PLC控制系统概述

PLC控制系统方案PLC（可编程逻辑控制器）控制系统是一种广泛应用于工业自动化领域的控制技术，具有可编程、可扩展、模块化等特点，可实现对工艺过程、生产线等设备的自动控制和监测。

以下是关于PLC控制系统方案的一些详细介绍。

首先，PLC控制系统方案的设计要根据具体应用场景进行。

比如，对于一个工业生产线而言，PLC控制系统方案可以包括对原材料输送、加工过程、质量检测、成品包装等各个环节的控制。

而对于一个楼宇自动化系统而言，PLC控制系统方案可以包括对照明、空调、安防等设备的控制。

其次，PLC控制系统方案的设计需要考虑到自动化程度、可靠性和安全性。

自动化程度指的是系统能够实现的自动化功能，比如自动调节温度、自动控制流程等。

可靠性指的是系统的稳定性和故障容忍能力，需要保证系统的长时间稳定运行。

安全性指的是系统运行过程中保证人员和设备的安全，比如与其他安全系统的联动等。

另外，PLC控制系统方案的设计需要考虑到控制逻辑的编写。

PLC控制系统的核心是控制逻辑的编写，可以通过PLC编程软件进行编写。

在编写控制逻辑时，需要根据实际需求进行功能模块的设计和模块间的逻辑关系的梳理，以实现预期的功能和控制。

编写控制逻辑时还需注意设置安全保护措施，比如设定警报和故障诊断等功能，以保证系统稳定和安全。

此外，PLC控制系统方案的设计还需要考虑到人机界面的设计。

人机界面是PLC控制系统与人员交互的界面，可以通过触摸屏、终端等设备来实现。

在界面设计上，需要根据用户的习惯和需求进行界面布局、菜单设计和交互操作等。

合理的人机界面设计可以提高操作人员的工作效率和用户体验。

最后，PLC控制系统方案的实施还需要进行系统测试和调试。

在系统实施过程中，需要对控制逻辑进行测试和调试，以确保系统的正常运行和达到预期效果。

此外，还需要对系统进行技术培训，使操作人员熟悉系统的使用和维护，以提高系统的可用性和稳定性。

综上所述，PLC控制系统方案是一个综合性的设计过程，需要根据具体应用场景进行设计，考虑到自动化程度、可靠性和安全性，并进行控制逻辑的编写、人机界面的设计、系统测试和调试等工作才能实施。

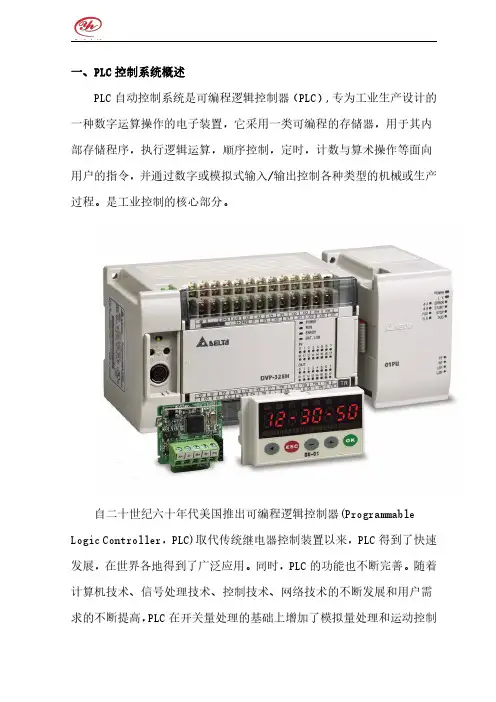

一、PLC控制系统概述
PLC自动控制系统是可编程逻辑控制器（PLC）,专为工业生产设计的一种数字运算操作的电子装置，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

是工业控制的核心部分。

自二十世纪六十年代美国推出可编程逻辑控制器(Programmable Logic Controller，PLC)取代传统继电器控制装置以来，PLC得到了快速发展，在世界各地得到了广泛应用。

同时，PLC的功能也不断完善。

随着计算机技术、信号处理技术、控制技术、网络技术的不断发展和用户需求的不断提高，PLC在开关量处理的基础上增加了模拟量处理和运动控制
等功能。

今天的PLC不再局限于逻辑控制，在运动控制、过程控制等领域也发挥着十分重要的作用。

二、基本架构
PLC控制系统实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同。

中央处理单元(CPU)是PLC控制器的控制中枢。

它按照PLC控制器系统程序赋予的功能接收并存储从编程器键入的用户程序和数据;检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。

当PLC控制器投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。

等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。

plc是什么?什么是plc控制系统?PLC的核心理念 - plcplc这个词我想很少人会听过，既然这样。

下面就让我们简单地了解一下PLC，了解一下PLC的基本核心概念：早期的可编程控制器称作可编程逻辑控制器（Programmable Logic Controller,PLC），它主要用来代替继电器实现逻辑控制。

随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。

但是为了避免与个人计算机（Personal Computer）的简称混淆，所以将可编程序控制器简称PLC。

PLC自1969年美国数据设备公司（DEC）研制出现，现行美国、日本、德国的可编程序控制器质量优良，功能强大。

PLC可编程序控制柜采用工业级芯片作为控制核心，脉冲控制柜在印刷线路板上有明显的设置标志，可方便的进行控制箱的设置；脉冲控制柜输出侧设有各个输出点的工作指示，可快速判断输出点的状态；脉冲控制柜设有手动操作按钮，可方便的进行设备的调试、运行操作。

1.简单介绍一下PLC，了解PLC的产生和发展电气电路PLC――可编程序控制器，它的应用是建立在电气控制系统上的，也就是说是建立在继电器控制回路的基础上的。

这是一个电机启动/停止的控制回路：电路由选择开关SW建立了手动操作和自动启动两种启动方式，接触器KM是电机电源输送的执行器件；当操作方式中的手动启动或者是自动启动条件满足时，KM线圈导通将电机供电回路接通，使其运转。

其中手动启动/停止电机操作是通过直接用启动按钮SB2和停止按钮SB1控制电机运行的；那么自动时，根据限位（在这里是HL高液位启动电机，LL低液位停止电机）延时后对电机控制操作。

对于这样一个简单的电气控制回路，如果再增加一些功能，比如在关键的应用场所，要保证电机的长期运行，考虑到泵的可能出现故障和运行维护保养等状况，要停止电机运行，那么就要增加一台泵来备用。

PLC控制系统结构及工作原理
一、系统结构
PLC控制系统主要由以下几个部分组成：
1. 电源模块：提供系统所需的电能。

2. 中央处理单元（CPU）：进行逻辑运算、算术运算和顺序控制等，实现各种数据操作。

3. 输入输出模块：实现外部信号的采集和输出，与外部设备进行数据交换。

4. 存储器：存储用户程序和数据。

5. 通信接口：实现PLC与外部设备的通信。

二、工作原理
PLC控制系统的工作原理可以概括为“输入-处理-输出”的过程。

首先，通过输入模块采集外部设备的信号，这些信号可以是开关状态、传感器读数等。

然后，这些信号被送到CPU进行处理。

在CPU中，根据预先编写好的程序，对这些信号进行逻辑运算、算术运算等处理。

处理完成后，输出模块将这些结果输出到外部设备，如马达、灯泡等。

三、控制功能实现
PLC控制系统的控制功能主要由用户程序实现。

用户程序可以根据实际需求进行编写，包括各种逻辑运算、算术运算、顺序控制等。

通过输入模块采集的信号，可以触发用户程序执行相应的操作。

这样，PLC控制系统就可以实现对外部设备的精确控制。

四、控制性能分析
PLC控制系统的控制性能主要取决于以下几个因素：
1. 硬件性能：包括CPU的处理能力、存储器的容量、输入输出模块的精度等。

2. 软件设计：包括用户程序的编写、程序结构的合理性、运算速度等。

3. 环境因素：包括温度、湿度、电磁干扰等环境因素对PLC控制系统性能的影响。

总的来说，PLC控制系统具有结构简单、运行可靠、操作方便等优点，因此在工业自动化领域得到了广泛应用。

plc控制系统毕业设计论文PLC控制系统毕业设计论文引言：在现代工业领域中，PLC（可编程逻辑控制器）控制系统已经成为一种不可或缺的技术。

PLC控制系统通过使用可编程的指令集，能够实现对工业过程的自动化控制。

本篇论文将探讨PLC控制系统在毕业设计中的应用，并分析其在工业领域中的重要性和优势。

1. PLC控制系统的概述PLC控制系统是一种专门用于工业自动化控制的计算机控制系统。

它采用了可编程的逻辑控制器，能够根据预先设定的指令集，对工业过程进行自动化控制。

PLC控制系统具有高度可靠性、灵活性和可扩展性的特点，因此被广泛应用于工业生产中。

2. PLC控制系统在毕业设计中的应用在毕业设计中，PLC控制系统可以应用于各种不同的项目。

例如，它可以用于控制机械装置的运行，监测和调节温度、湿度等环境参数，以及实现对生产线的自动化控制等。

通过使用PLC控制系统，可以提高毕业设计的效率和可靠性，并且能够实现更复杂的功能。

3. PLC控制系统的优势与传统的控制系统相比，PLC控制系统具有许多优势。

首先，PLC控制系统具有高度可靠性，能够在恶劣的工作环境下正常运行。

其次，PLC控制系统具有灵活性，可以根据实际需求进行定制和调整。

此外，PLC控制系统还具有可扩展性，可以随着工业生产的需求进行升级和扩展。

最重要的是，PLC控制系统具有较低的维护成本和较短的故障修复时间，从而提高了工业生产的效率和可靠性。

4. PLC控制系统的挑战与应对尽管PLC控制系统具有许多优势，但在实际应用中也面临一些挑战。

例如，PLC控制系统的编程和调试需要一定的专业知识和技能。

此外，PLC控制系统的安全性也是一个重要的问题，需要采取相应的措施来保护系统免受恶意攻击。

为了应对这些挑战，毕业设计中的PLC控制系统需要合理的设计和规划，以确保其安全、可靠和高效的运行。

结论：PLC控制系统在毕业设计中的应用具有重要的意义。

通过使用PLC控制系统，可以提高毕业设计的效率和可靠性，并且能够实现更复杂的功能。

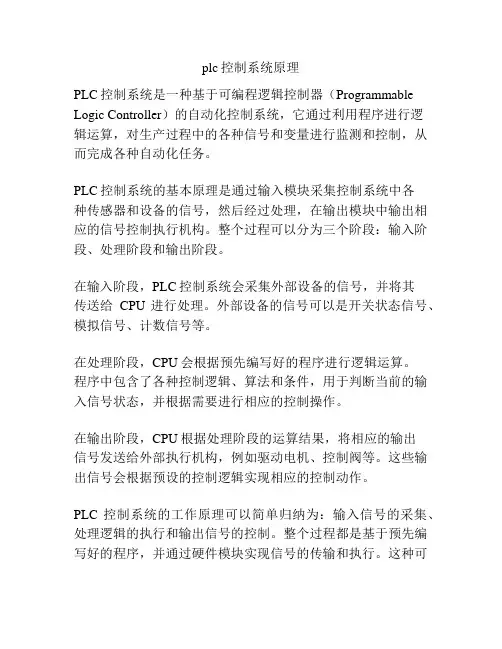

plc控制系统原理
PLC控制系统是一种基于可编程逻辑控制器（Programmable Logic Controller）的自动化控制系统，它通过利用程序进行逻
辑运算，对生产过程中的各种信号和变量进行监测和控制，从而完成各种自动化任务。

PLC控制系统的基本原理是通过输入模块采集控制系统中各
种传感器和设备的信号，然后经过处理，在输出模块中输出相应的信号控制执行机构。

整个过程可以分为三个阶段：输入阶段、处理阶段和输出阶段。

在输入阶段，PLC控制系统会采集外部设备的信号，并将其
传送给CPU进行处理。

外部设备的信号可以是开关状态信号、模拟信号、计数信号等。

在处理阶段，CPU会根据预先编写好的程序进行逻辑运算。

程序中包含了各种控制逻辑、算法和条件，用于判断当前的输入信号状态，并根据需要进行相应的控制操作。

在输出阶段，CPU根据处理阶段的运算结果，将相应的输出
信号发送给外部执行机构，例如驱动电机、控制阀等。

这些输出信号会根据预设的控制逻辑实现相应的控制动作。

PLC控制系统的工作原理可以简单归纳为：输入信号的采集、处理逻辑的执行和输出信号的控制。

整个过程都是基于预先编写好的程序，并通过硬件模块实现信号的传输和执行。

这种可
编程性使得PLC控制系统具有灵活性和可扩展性，能够适应各种复杂的自动化控制需求。

简述plc控制系统设计的基本内容标题：探索PLC控制系统设计的基本内容一、引言在工业自动化领域，PLC（可编程逻辑控制器）控制系统扮演着至关重要的角色。

PLC控制系统的设计是工业自动化领域的核心内容之一，它涉及到许多方面的知识和技术。

本文将从简述PLC控制系统设计的基本内容开始，深入探讨其深度和广度，帮助读者更全面地理解这一重要主题。

二、PLC控制系统的基本构成在讨论PLC控制系统设计的基本内容之前，首先需要了解PLC控制系统的基本构成。

PLC控制系统一般包括输入模块、中央处理器、输出模块和通信模块四大基本组成部分。

其中，输入模块用于接收各种传感器和开关的信号，中央处理器负责对输入信号进行逻辑运算和处理，输出模块则向执行器发送控制信号，而通信模块则用于PLC与其他设备或系统进行通信。

这些基本构成部分共同构成了一个完整的PLC控制系统，为工业自动化系统的运行提供了基础支持。

三、PLC控制系统的基本设计要点1. 硬件设计PLC控制系统的硬件设计是其设计的重要部分之一。

在硬件设计中，需要考虑的因素包括控制系统的可靠性、稳定性、实用性以及成本等因素。

还需要根据不同的控制要求来选择合适的输入模块、输出模块和中央处理器，以及合理的布局和连接方式，确保整个硬件系统能够满足工业自动化系统的具体需求。

2. 软件设计除了硬件设计之外，软件设计也是PLC控制系统设计的重要组成部分。

在软件设计中，需要编写PLC的控制程序，根据具体的控制逻辑和算法来实现系统的自动化控制。

还需要考虑软件的可维护性、可扩展性以及与其他系统的兼容性等因素，确保控制系统能够稳定可靠地运行。

3. 系统集成在PLC控制系统设计中，系统集成也是至关重要的一环。

系统集成包括将PLC控制系统与其他设备或系统进行无缝连接和协同工作，使整个工业自动化系统能够实现统一的控制和管理。

在系统集成中，需要考虑不同设备或系统之间的通信协议、数据格式以及信息交换方式等因素，确保系统能够实现高效、可靠的集成运行。

PLC控制系统PLC是指可编程逻辑控制器。

它是一种电子设备，可以以程序的形式对生产和工业机器进行控制，是一种应用广泛的工业自动化控制工具。

PLC控制系统是指以PLC为核心的自动化系统，它广泛应用于生产线、自动化设备、机器人等各种行业，是现代工业自动化控制的重要组成部分。

PLC控制系统由以下几个基本组成部分组成：1.中央处理器（CPU）中央处理器是PLC控制系统的“大脑”，是控制系统的核心。

它根据输入设备的数据进程处理，通过接口模块将处理结果发送给输出设备，控制整个系统的运行。

2.输入/输出模块（I/O模块）I/O模块是PLC控制系统与外部设备之间的连接，用于输入外部信号和控制外部设备。

I/O模块分为数字和模拟两类。

数字输入模块可以捕捉数字信号，而模拟输入模块可以捕捉模拟信号。

数字输出模块可以控制开关、电机等数码设备，而模拟输出模块可以调节电压、电流大小等模拟设备。

3.程序存储器（EPROM或FLASH）程序存储器中存储着PLC程序的代码，是PLC系统中不可或缺的一个组成部分。

它可以在不需要外部电源的情况下保留程序，并在需要时将程序载入CPU中运行。

4.电源部分电源部分为PLC控制系统提供电源，保证整个系统稳定运行。

它一般包括直流电源和交流电源两部分。

PLC控制系统的工作原理是将输入信号进行数字化和处理，然后输出到输出信号，控制各个设备的运转。

PLC控制系统在运行时，首先需要通过输入设备（如传感器、按钮、开关等）获取实时信息，然后通过I/O模块将信息传输给中央处理器CPU。

CPU在接收到这些信号后，根据程序存储器中的程序来进行处理，并对各个设备进行控制。

几乎所有PLC系统都采用了类似的控制思路。

输入设备的信息首先在I/O模块中转换为二进制数字信号，再通过CPU进行处理得到控制输出信号。

输出信号再通过I/O模块变成适合各设备的信号，最后控制设备的运转和工作。

1.灵活性高。

PLC控制程序可以根据实际需求进行修改，且程序的修改和调整过程比较简单。

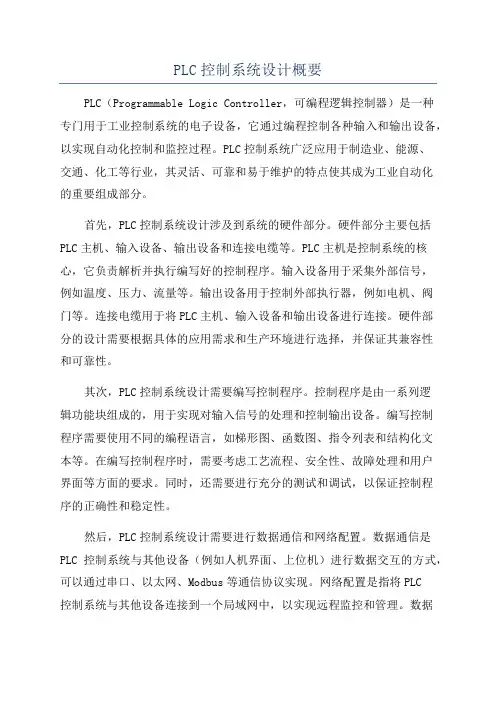

PLC控制系统设计概要PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业控制系统的电子设备，它通过编程控制各种输入和输出设备，以实现自动化控制和监控过程。

PLC控制系统广泛应用于制造业、能源、交通、化工等行业，其灵活、可靠和易于维护的特点使其成为工业自动化的重要组成部分。

首先，PLC控制系统设计涉及到系统的硬件部分。

硬件部分主要包括PLC主机、输入设备、输出设备和连接电缆等。

PLC主机是控制系统的核心，它负责解析并执行编写好的控制程序。

输入设备用于采集外部信号，例如温度、压力、流量等。

输出设备用于控制外部执行器，例如电机、阀门等。

连接电缆用于将PLC主机、输入设备和输出设备进行连接。

硬件部分的设计需要根据具体的应用需求和生产环境进行选择，并保证其兼容性和可靠性。

其次，PLC控制系统设计需要编写控制程序。

控制程序是由一系列逻辑功能块组成的，用于实现对输入信号的处理和控制输出设备。

编写控制程序需要使用不同的编程语言，如梯形图、函数图、指令列表和结构化文本等。

在编写控制程序时，需要考虑工艺流程、安全性、故障处理和用户界面等方面的要求。

同时，还需要进行充分的测试和调试，以保证控制程序的正确性和稳定性。

然后，PLC控制系统设计需要进行数据通信和网络配置。

数据通信是PLC控制系统与其他设备（例如人机界面、上位机）进行数据交互的方式，可以通过串口、以太网、Modbus等通信协议实现。

网络配置是指将PLC控制系统与其他设备连接到一个局域网中，以实现远程监控和管理。

数据通信和网络配置的设计需要考虑传输速度、数据安全性和网络稳定性等因素。

最后，PLC控制系统设计需要进行系统的调试和优化。

调试是指对整个系统进行功能测试和性能评估，以验证系统的功能和性能是否符合设计要求。

优化是指对系统进行性能和效率的提升，例如减少响应时间、降低能耗等。

调试和优化的过程中，需要与现场工程师和操作人员进行密切协作，了解实际需求和问题，并及时解决。

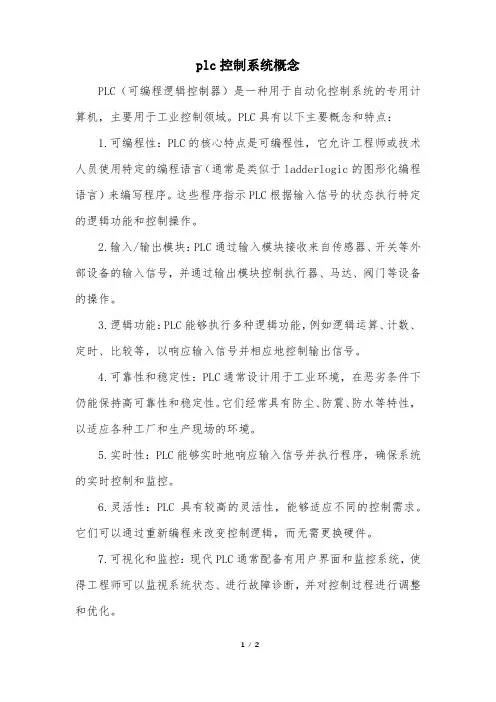

plc控制系统概念
PLC（可编程逻辑控制器）是一种用于自动化控制系统的专用计算机，主要用于工业控制领域。

PLC具有以下主要概念和特点：
1.可编程性：PLC的核心特点是可编程性，它允许工程师或技术人员使用特定的编程语言（（通常是类似于ladderlogic的图形化编程语言）来编写程序。

这些程序指示PLC根据输入信号的状态执行特定的逻辑功能和控制操作。

2.输入/输出模块：PLC通过输入模块接收来自传感器、开关等外部设备的输入信号，并通过输出模块控制执行器、马达、阀门等设备的操作。

3.逻辑功能：PLC能够执行多种逻辑功能，例如逻辑运算、计数、定时、比较等，以响应输入信号并相应地控制输出信号。

4.可靠性和稳定性：PLC通常设计用于工业环境，在恶劣条件下仍能保持高可靠性和稳定性。

它们经常具有防尘、防震、防水等特性，以适应各种工厂和生产现场的环境。

5.实时性：PLC能够实时地响应输入信号并执行程序，确保系统的实时控制和监控。

6.灵活性：PLC具有较高的灵活性，能够适应不同的控制需求。

它们可以通过重新编程来改变控制逻辑，而无需更换硬件。

7.可视化和监控：现代PLC通常配备有用户界面和监控系统，使得工程师可以监视系统状态、进行故障诊断，并对控制过程进行调整和优化。

PLC广泛应用于制造业、自动化生产线、工厂控制系统、机械设备等领域，用于自动化控制、监控和管理各种工业过程。

它们为工业自动化提供了可靠且灵活的解决方案，提高了生产效率、质量和安全性。
