拖车式电控消防水炮的性能参数说明

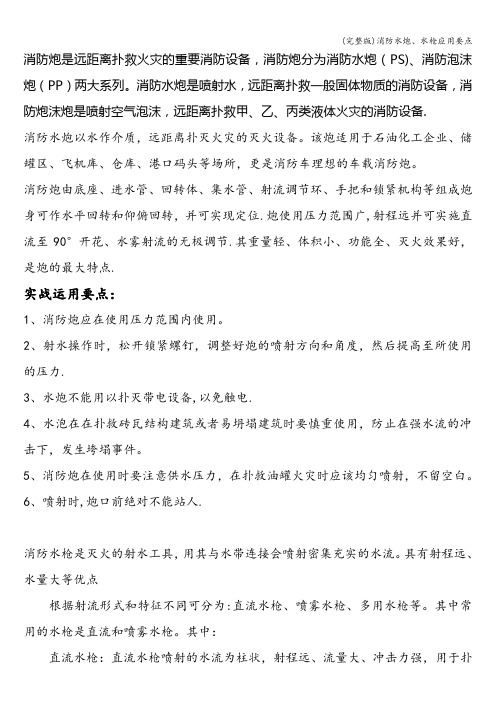

消防炮是远距离扑救火灾的重要消防设备，消防炮分为消防水炮（PS)、消防泡沫炮（PP）两大系列。

消防水炮是喷射水，远距离扑救一般固体物质的消防设备，消防炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备.消防水炮以水作介质，远距离扑灭火灾的灭火设备。

该炮适用于石油化工企业、储罐区、飞机库、仓库、港口码头等场所，更是消防车理想的车载消防炮。

消防炮由底座、进水管、回转体、集水管、射流调节环、手把和锁紧机构等组成炮身可作水平回转和仰俯回转，并可实现定位.炮使用压力范围广,射程远并可实施直流至90°开花、水雾射流的无极调节.其重量轻、体积小、功能全、灭火效果好，是炮的最大特点.实战运用要点：1、消防炮应在使用压力范围内使用。

2、射水操作时，松开锁紧螺钉，调整好炮的喷射方向和角度，然后提高至所使用的压力.3、水炮不能用以扑灭带电设备,以免触电.4、水泡在在扑救砖瓦结构建筑或者易坍塌建筑时要慎重使用，防止在强水流的冲击下，发生垮塌事件。

5、消防炮在使用时要注意供水压力，在扑救油罐火灾时应该均匀喷射，不留空白。

6、喷射时,炮口前绝对不能站人.消防水枪是灭火的射水工具，用其与水带连接会喷射密集充实的水流。

具有射程远、水量大等优点根据射流形式和特征不同可分为:直流水枪、喷雾水枪、多用水枪等。

其中常用的水枪是直流和喷雾水枪。

其中：直流水枪：直流水枪喷射的水流为柱状，射程远、流量大、冲击力强，用于扑救一般固体物质火灾,以及灭火时的辅助冷却等。

一般可分为普通直流水枪降开关直流水枪。

开关直流水枪是增加球阀开关等部件组成可以通过开关控制水流。

喷雾水枪：喷射雾状水流的水枪，对建筑室内火灾具有很强的灭火能力,还可扑救带电设备火灾、可燃粉尘火灾及部分油品火灾等.多用水枪：即可以喷身直流射流，又可喷射雾状射流，有的还可以喷射水幕，并且几种水流可以互相较换，组合使用，机动性能好，对火场适应性好。

可调式无后坐力多功能消防水枪：该水枪具有反作用力小，一遇操作，可以根据灭火需要调节流量和射流状态，便于理顺水带扭曲打结现象等优点。

天雨ZSS-25自动扫描射水高空水炮灭火装置2.2.1 工作原理ZSS-25自动扫描射水高空水炮工作是将红外传感技术、信号处理技术、通讯控制技术、计算机技术、机械传动技术和视频传输技术有机地结合在一起，能全天候自动监测保护范围内的火灾。

一旦发生火灾，装置立即启动，对火源进行水平方向和垂直方向的二维扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。

同时，又可以根据现场的图象信号，人工操作灭火装置进行火情控制。

本装置的射水形式为柱形射水，射程远，保护范围广，灭火能力非常强大。

适合在体育运动场馆展览馆等大空间场所应用。

2.4.2 外观尺寸及主要技术指标（ 外观尺寸、安装接口如图2.4.2.1、图2.4.2.2）508.5260天雨智能灭火TIANYU TIANYUZHINENGMIEHUO图2.4.2.1图2.4.2.2主要技术指标出线定义（13根导线）●工作电压：~220V±10% ①~220V电源线：2根（红：火线，黑：零线）●功耗：监视≤3W，扫描≤17W ②保护地线：1根（黄绿）●标准工作压力：0.6MPa ③报警线（无源触点，给信号模块）：2根（白）●标准射水流量：5L/s ④联动控制线（无源触点，给通用模块）：2根（蓝）●保护半径：20m ⑤调试总线：4根（2对双绞线。

红：A，黄：B）●启动时间：≤25s ⑥视频传输线: 2 根(红蓝双绞线：红：信号线，蓝：信号地线)●安装高度范围：6—35m注意：●应将装置与通用模块配合使用。

详见第3章第3.3节有关内容；●设立2对调试双绞线的目的是为了最大限度地减小“T”型抽头的长度，调试总线应从其中的1对双绞线进入装置，再从另外1对双绞线引到其它装置。

如果是调试总线上的末端装置，只利用1对双绞线即可，另外1对处理好接线头后引到接线盒备用。

消防救援装备移动式消防水炮使用应知应会
一、器材名称：移动式消防水炮
二、用途：适用于石化企业，有罐区，大型仓库，输油码头，机库，进行灭火，冷却及化学污染的洗消等。

三、性能三、参数
1.将上炮体回转插口处挡板收回。

将上炮体插入下炮体，将滑板按下规定
炮体。

2.将下炮体两拔销拔起，把固定脚向前扳到位，固定销自动弹下，反之收回。

3.接上水带，调整好角度，回转角0°—254°仰角—60°—85°，当垂直旋转至35°时有锁定装置固定。

4.使用结束，按下滑板上圆挡销，拔起滑板收回挡板，即可将上炮体分开。

5.转动手轮，炮口做俯仰运动。

6．松开锁紧扳手，推动上炮体，炮口做回转运动，调整好角度后扳下锁紧扳手锁定上炮体。

7.将安全带大环套的一端套在或系在牢靠的固定物体上，另一端钩于炮座上。

五、注意事项：
1.设立移动水炮阵地要选择在平坦牢固的位置。

2.使用时必须轻拿轻放、炮口禁止对准人。

3.供水操作时不得超过额定工作压力。

六、维护保养：
1.使用后将消防炮内余水放尽。

2.经常在消防炮上炮体与下炮体结合部和各转动部分涂少许黄油。

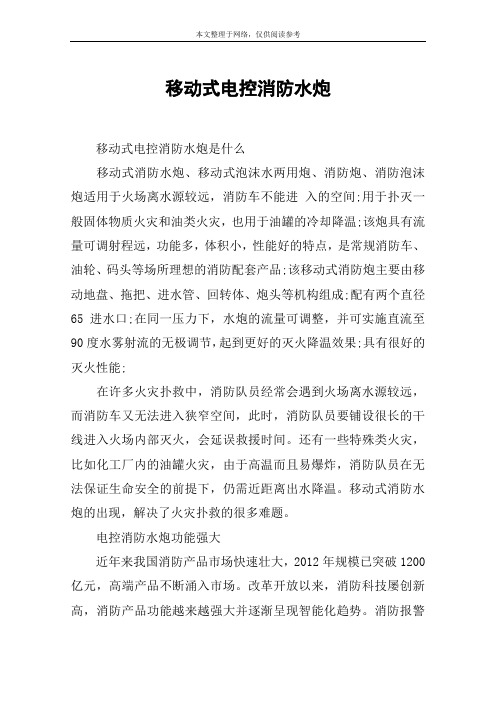

移动式电控消防水炮移动式电控消防水炮是什么移动式消防水炮、移动式泡沫水两用炮、消防炮、消防泡沫炮适用于火场离水源较远，消防车不能进入的空间;用于扑灭一般固体物质火灾和油类火灾，也用于油罐的冷却降温;该炮具有流量可调射程远，功能多，体积小，性能好的特点，是常规消防车、油轮、码头等场所理想的消防配套产品;该移动式消防炮主要由移动地盘、拖把、进水管、回转体、炮头等机构组成;配有两个直径65进水口;在同一压力下，水炮的流量可调整，并可实施直流至90度水雾射流的无极调节，起到更好的灭火降温效果;具有很好的灭火性能;在许多火灾扑救中，消防队员经常会遇到火场离水源较远，而消防车又无法进入狭窄空间，此时，消防队员要铺设很长的干线进入火场内部灭火，会延误救援时间。

还有一些特殊类火灾，比如化工厂内的油罐火灾，由于高温而且易爆炸，消防队员在无法保证生命安全的前提下，仍需近距离出水降温。

移动式消防水炮的出现，解决了火灾扑救的很多难题。

电控消防水炮功能强大近年来我国消防产品市场快速壮大，2012年规模已突破1200亿元，高端产品不断涌入市场。

改革开放以来，消防科技屡创新高，消防产品功能越来越强大并逐渐呈现智能化趋势。

消防报警产品首当其冲走在智能化潮流前头，纵观国内外火灾报警产品的特点，智能化和采用检索查询技术，使报警控制器走向联动型，从根本上解决火灾报警系统的误报和漏报。

消防装备技术在信息化及智能化趋势之间也在快速提升，产品展现出全新功能。

百安消防追求创新，自主研发创新产品，引领消防智能化潮流，生产集信息化、智能化为一体的多功能产品，致力打造”百安”品牌。

百安消防炮是一种耐高压，高强度材料组合的新型多功能消防设备，该不锈钢炮头采用导流式原理设计，流量大，水流集中，射程远，功能多，即可做泡沫炮又可做水炮用的多功能炮，流量可根据要求在(20-60l/s)范围内调节，操作灵活方便，炮身即可水平回转又可仰俯回转，并可实现定位锁紧等功能，有利于操作人员撤离现场，实施无人操作。

1 术语和定义下列术语和定义适用于本标准。

1.1自动跟踪定位射流灭火系统 Auto Seeking And Setting Jet Suppression System 自动跟踪定位射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。

系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。

灭火装置分为自动跟踪定位消防炮灭火装置（以下简称自动消防炮灭火装置）和自动跟踪定位射流灭火装置（以下简称自动射流灭火装置）。

1.2定位时间 Locating Time试验火开始燃烧至系统开始射流的时间。

1.3射流半径 Jet Radius灭火装置至最远喷射落点水平投影的长度或是最大喷洒保护范围的地平面圆形投影的半径。

1.4最大保护半径 Maximum Protection Radius灭火装置至最远喷射落点水平投影的长度的90％或是有效喷洒保护范围的地平面圆形投影的半径。

1.5监控半径 Monitory Radius灭火装置的探测组件至能有效探测的试验火的中心点水平投影的长度。

1.6工作压力 Working Pressure灭火装置额定的出口压力。

2 分类与型号2.1 分类2.1.1 按流量大小可分为：a)额定流量大于16 L/s, 自动消防炮灭火装置；b)额定流量不大于16 L/s, 自动射流灭火装置。

2.1.2 对于自动射流灭火装置，按射流方式可分为：a)射流方式为喷射的,喷射型自动射流灭火装置；b)射流方式为喷洒的,喷洒型自动射流灭火装置。

3 性能要求3.1 外观、结构、水平回转角和俯仰回转角灭火装置外表应无腐蚀、起泡、剥落现象，无明显划痕等机械损伤，紧固部位无松动，其回转机构启动和停止灵活，安全可靠。

水平回转角应不小于180度，最小俯角应不大于-90度，最大仰角应不小于+30度。

3.2 性能参数灭火装置的性能参数应符合表1的规定。

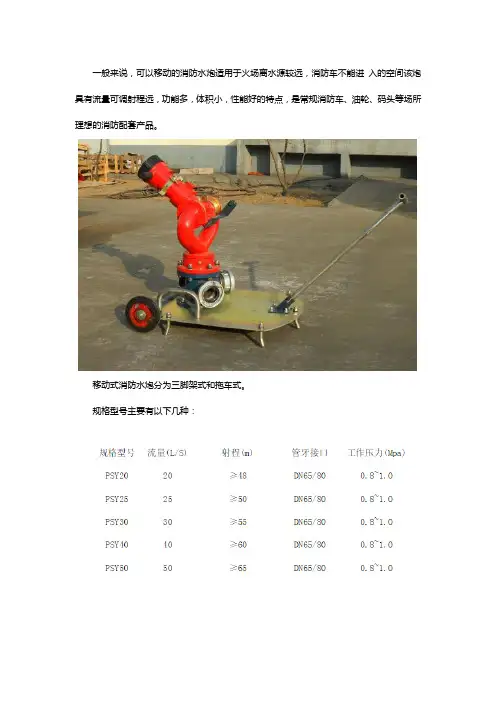

一般来说，可以移动的消防水炮适用于火场离水源较远，消防车不能进入的空间该炮具有流量可调射程远，功能多，体积小，性能好的特点，是常规消防车、油轮、码头等场所理想的消防配套产品。

移动式消防水炮分为三脚架式和拖车式。

规格型号主要有以下几种：
以上就是相关内容的介绍，更多问题详情请咨询南京睿实消防安全设备有限公司，是一家专门从事高压细水雾灭火系统、智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的专业生产制造企业。

移动式电控消防水炮PSKDY40一、产品性能特点A、本装置是我公司新开发的移动式电控消防炮，具有上下、左右移动以及直流、喷雾功能。

B、采用集成电路芯片控制，过电流保护定位，设计新颖，性能可靠。

C、两种电源工作方式。

D、三种操作方式（手动、控制箱、遥控）。

二、主要技术指标A、名称：移动式电控消防炮B、型号：PSKDY40C、电源：DC24VD、消耗功率：10WE、重量：29KGF、工作压力：0.8-1.0MpaG、流量：40L/SH、射程：≥60MI、回转角度120度J、俯仰角度＋90－＋30度三、操作使用方法及注意事项3.1产品主要部件介绍：1.底座（支架）2.炮身3.上下移动、左右移动操作制动杆4、电气控制箱5、压力表6、开关电源7、遥控发射器3.2操作方法操作程序：A、电控箱面板手动使用操作a、打开控制箱面板上的电源开关。

工作指示灯亮。

b、然后根据需要按动作功能按钮，（注意不能同时按二个功能按钮。

）c、使用完毕后，按一下控制箱面板上的关按钮。

B、遥控操作a、打开控制箱面板上的开关，电源打开，电源指示灯亮。

b、旋出遥控器上的蘑菇按钮使其弹出，按一下发射器下部的开关按钮，将对应的遥控发射器的电源打开。

控制箱上遥控指示灯停止闪动，此时遥控器处于工作状态。

c、然后根据需要分别按上、下、在、右、直流、喷雾功能按钮，功能按钮不分先后顺序，但不能同时按二个功能按钮。

d、要求消防炮自摆时，根据需要按下控制箱自摆按钮，或者遥控器自摆按钮，开始进入自摆程序，无级调幅，在自摆状态下，往右摆动时，根据需要设定右边界，往左摆动时，根据需要设定左边界，然后自摆范围就在设定范围自摆。

（主要：设定左边界时只能按左按钮有效，设定右边界时只能按右按钮有效。

）e、使用完毕后，按左右键转动炮体使其处于大致中间位置。

按下发射器上部的蘑菇头按钮，此时遥控器停止工作，控制箱上遥控指示灯按一下控制箱面板的电源关按钮，指示灯熄灭。

f、遥控操作是基本操作方式。

消防水炮系统技术特点介绍消防水炮系统是一种用于灭火的重要工具，它可以高效地将大量水柱喷射到火场，迅速降低温度和抑制火势的发展。

消防水炮系统具有以下几个技术特点。

首先，消防水炮系统具备较大的喷射距离和喷射高度。

这一特点主要得益于水炮系统的设计和工作原理。

消防水炮系统通常采用高压水泵将水从水源中吸入，并通过流道和喷嘴将水喷射出去。

水泵的设计和选材能够使得水炮系统的喷射距离和高度较大，能够满足不同场景下的需求。

例如，在高楼大厦或复杂工业设施的灭火过程中，消防水炮系统可以通过调整喷射角度和喷射强度，将水柱喷射到较高的位置，以达到灭火的效果。

这一技术特点使得消防人员可以在火场外面操作水炮系统，有效避免了进入危险区域。

其次，消防水炮系统具备较大的流量和喷射速度。

流量和喷射速度是衡量水炮性能的重要指标，也是决定水炮抑制火势的关键特点。

消防水炮系统通常采用高效的水泵和流道设计，在提供大流量和高喷射速度的同时，保证系统的稳定性和可靠性。

例如，消防水炮系统可以在几秒钟内喷射出几十米的水柱，并形成较强的喷射动能，能够有效地阻止火势的扩大。

这一技术特点使得消防人员可以快速响应火情，迅速降低火场温度，为其他灭火手段提供时间和条件。

此外，消防水炮系统具备较好的可控性和灵活性。

消防水炮系统通常可以通过控制系统和传感器自动调节喷射角度、喷射强度和水流形式。

这意味着消防人员可以根据具体情况调整水炮系统的工作状态，使其适应不同的灭火场景。

例如，在火场的高温和烟雾环境下，消防人员可以通过遥控器或自动控制系统操作水炮系统，调整水流的形状和强度，使水柱更容易渗透到火源附近，达到降温和熄灭火源的效果。

这一技术特点不仅提高了消防人员的操作灵活性，也能够最大限度地减少对火场的二次损害。

最后，消防水炮系统具备较强的抗风性能和运行稳定性。

由于火场环境的特殊性，消防水炮系统在工作过程中经常会受到风力的影响。

为了保证系统正常工作，消防水炮系统通常采用优化的结构设计和材料选择，以增加系统的稳定性和抗风性能。
