消防水炮安装技术要求

消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间一、系统设置1.1一般规定1.1.1供水管道应与生产、生活用水管道分开。

1.1.2供水管道不宜与泡沫混合液的供给管道合用。

寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。

管道设计应满足设计流量、压力和开启至喷射的时间等要求。

1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。

该容量可减去规定灭火时间和冷却时间内补充的水量。

1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。

1.1.5灭火剂及加压气体的补给时间不宜大于48h。

1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。

1.2消防炮布置1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。

室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。

设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。

1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。

1.消防炮应设置在被保护场所常年主导风向的上风向；2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。

1.3.水炮系统1.3.1水炮的设计射程和流量应符合下列规定：1.水炮的设计射程符合消防炮布置得要求。

室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。

2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。

3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。

消防水炮方案施工方案一、项目背景消防水炮是一种重要的消防设备，用于灭火、救援和应对紧急情况。

为了确保消防水炮的正常运行和有效使用，施工方案的制定和实施至关重要。

本文将详细介绍消防水炮方案的施工方案，以确保其顺利实施。

二、施工目标1. 安装消防水炮，并确保其按照像关法律法规和标准进行布置和连接；2. 确保消防水炮的功能正常，能够在紧急情况下迅速启动并提供足够的水压和喷射距离；3. 安装消防水炮的位置合理，能够覆盖到建造物的各个部份，以提供全面的消防保护。

三、施工步骤1. 施工准备a. 确定消防水炮的安装位置，根据建造物的结构和消防需求进行布置；b. 准备所需的材料和工具，包括水炮、水源连接管道、支架、螺栓等；c. 检查材料和工具的质量和数量，确保其符合相关标准和要求；d. 制定施工计划，包括施工时间、人员安排和施工顺序。

2. 安装水炮支架a. 根据消防水炮的尺寸和分量，选择合适的支架，并确保其稳固可靠；b. 将支架固定在建造物的适当位置，使用螺栓和固定件进行连接；c. 检查支架的稳定性和水平度，确保其能够承载水炮的分量。

3. 连接水源管道a. 根据建造物的水源情况，选择合适的连接方式，如直接连接给水管道或者使用水泵；b. 安装水源管道，确保其与消防水炮的连接坚固，并采取防漏措施；c. 检查水源管道的流量和压力，确保其满足消防水炮的要求。

4. 安装消防水炮a. 将消防水炮安装在支架上，并确保其与支架的连接稳固；b. 连接消防水炮的控制系统和电源，确保其能够远程控制和启动；c. 检查消防水炮的喷射距离和角度，调整喷嘴的方向和角度，以覆盖到建造物的各个部份。

5. 测试和调试a. 启动消防水炮，检查其运行情况和性能表现；b. 测试消防水炮的喷射距离和水压，确保其满足设计要求；c. 检查消防水炮的控制系统和电源，确保其正常工作；d. 调整消防水炮的喷嘴和角度，以适应不同的消防需求。

四、安全措施1. 在施工过程中，严格遵守安全操作规程，确保人员和设备的安全；2. 使用符合标准和要求的材料和工具，确保施工质量和安全性；3. 在施工现场设置明显的警示标志，防止他人误入；4. 在施工现场设置暂时防护措施，防止意外伤害和损坏；5. 做好施工现场的清理工作，确保施工过程的整洁和安全。

一、水炮安装要求
本工程消防水炮设置应符合以下各项要求
1、其安装高度应保证消防水炮射流不受阻挡并应保证2门水
炮的水流能同时达到被保护区的任一部位。

2、现场手动控制盘应设置在水炮附近，并能观察到水炮动作，
且靠近出口便于疏散的地方。

3、消防水炮的俯仰角和水平回转角应满足使用要求。

4、在没有护栏平台上设置的消防水炮的俯角均不应大于50°
回转角不宜大于220°。

5、消防水炮的固定支架或安装平台应能满足水炮喷射反作用
力的要求，并应保证其支架不影响水炮的旋转动作。

二、消防水炮阀组安装要求
1、消防水炮阀组安装宜在给水管网试压冲洗合格后进行。

2、消防水炮安装应牢固，并应保证喷水时射流不受阻挡。

3、阀组宜安装在距水炮入口10m以内的水平管道上，阀门启、
闭应灵活密封可靠。

4、水流指示器应垂直安装在水平管道上，其指示动作应与水流
方向一致。

5、水炮电动阀和水流指示器调试检修时，应先关闭检修阀。

三、水炮给水系统试压和冲洗要求
1、管网安装完毕后，应进行强度试验、严密性试验、和冲洗，
并应符合现行国家标准《自动喷水灭火系统施工及验收规
范》GB50261相关规定要求。

2、强度试验和严密性试验宜用水进行，强度试验压力应为设计
工作压力加0.4mpa,严密试验压力应为设计工作压力，并应
稳压24h无泄漏。

3、管网冲洗的水流流速、流量不应小于设计要求，冲洗宜分区
分段进行，当水平管网冲洗时，排水管位置应低于配水支管。

当出水口处的水流颜色透明度与入水口水质颜色基本一致
时方可结束。

水炮安装规范水炮安装规范水炮作为一种常见的消防设备，其正确的安装和使用对于保障火灾应急救援工作具有非常重要的意义。

为了确保水炮的正常工作和使用效果，以下是水炮安装规范的一些要点。

一、安装位置1. 水炮应安装在能够提供稳定支撑的基础上，确保其稳固牢固。

2. 水炮的喷射方向要能够覆盖到消防现场的各个方位，并且不受任何遮挡物的影响。

3. 确保水炮的安装位置到达的现场可以提供足够的水源供给，例如消防水压力和水量的要求。

4. 禁止将水炮安装在易受用火、爆炸等危险因素影响的位置。

二、管道连接1. 确保水炮管道和连接件的材料符合消防设施相关标准的要求，确保防腐、耐压和耐用。

2. 管道连接应采用有效的密封和固定方法，确保连接处不漏水、不松动。

3. 水炮的进水口应设置旋转接头，以便将进水管固定，同时保持水炮的灵活性。

4. 水炮的出水口应设置合适的喷嘴，以便根据需要调节水流大小。

三、电气连接1. 水炮如果有电控部分，应按照相关电气标准进行安装和布线。

2. 水炮的电气连接应采用防水、防护的电缆和连接器，并正确接地，确保安全可靠。

3. 如果水炮需要与其他消防设备进行联动，确保其联动设备的电气连接正确无误。

四、操作控制1. 安装好的水炮应设置明显的操作控制装置，便于操作人员操作和控制水炮。

2. 水炮应配备明显的启动/关闭标志，便于快速启动或关闭水炮。

3. 水炮的操作控制装置应设有明显的操作说明和标示，便于操作人员正确使用水炮。

五、常规维护1. 水炮的管道和连接件应定期进行检查，发现问题及时修复或更换，确保其正常工作。

2. 对于电控部分的水炮，应定期检查电气设备的工作状态，保证其稳定可靠。

3. 水炮的操作部分，如喷嘴、旋转接头等，应定期润滑和清洗，确保其灵活性和正常使用。

4. 水炮设备的安装和维护应有专业人员进行，确保操作正确和安全可靠。

综上所述，水炮的安装规范是确保其正常工作和使用效果的重要保障。

配合正确的安装位置、管道连接、电气连接、操作控制和常规维护等要求，能够保证水炮达到最佳的消防效果，最大限度地减少火灾事故的危害。

消防水炮系统施工方案1. 项目背景消防水炮系统是一种重要的消防设施，用于灭火和控制火势。

施工方案的制定将保证系统的高效运行，提高灭火效果。

2. 设计方案2.1 水炮类型选择根据消防需求和场地特点，选择适合的水炮类型。

常见的水炮类型有旋转式水炮、手动调节式水炮和固定式水炮等。

2.2 水炮位置确定根据场地布局和消防需求，在合适的位置安装水炮。

水炮应能够覆盖到待保护区域，并能够方便调节水炮角度和射程。

2.3 管道布局设计根据水炮位置和消防水源，设计合理的管道布局。

管道应尽量短，减少压力损失，并确保水炮供水稳定。

2.4 水源供应确定消防水炮所需的水源。

水源可以是消防水箱、消防栓或直接连接给水管道等。

2.5 水炮控制系统设计设计水炮控制系统，包括开关控制和水炮角度控制。

可以使用手动开关控制或自动控制系统，方便操作和控制。

3. 施工步骤3.1 准备工作在施工前，需要对工地进行清理和规划，并准备好所需的材料和设备。

3.2 水炮及管道安装按照设计方案，安装水炮和管道。

确保水炮可以稳固地安装在合适的位置，并与管道连接紧密。

3.3 连接水源根据设计方案，将水炮与水源相连。

确保连接处无漏水，并增加连接的可靠性。

3.4 安装控制系统根据设计方案，安装水炮控制系统，包括开关控制和水炮角度控制。

确保系统能够正常工作，并方便操作。

3.5 系统测试完成施工后，进行系统测试。

测试包括水源供应测试、水炮角度和射程调试以及控制系统的功能测试。

4. 施工注意事项4.1 安全注意在施工过程中，要注意消防安全和人员安全。

使用工具和设备时要注意防护，确保施工过程安全。

4.2 设备维护保养定期对消防水炮系统进行维护保养，保持系统的良好运行状态。

定期检查水炮和控制系统的工作状况，并及时修理和更换故障设备。

4.3 系统培训在施工完成后，对使用人员进行系统操作培训，确保能够正确操作和控制消防水炮系统。

5. 总结通过制定消防水炮系统施工方案，可以确保消防设施的高效运行。

消防水炮安装规范消防水炮安装规范是为了确保消防水炮在安装过程中能够达到预期的使用效果，并在火灾事故发生时能够及时、有效地进行灭火救援。

以下是消防水炮安装的一些规范要求：1. 安装位置选择：消防水炮应安装在高楼建筑、厂房、仓库等重点防火单位的建筑物顶部或露天场所。

安装位置要避开建筑物的阴影和遮挡物，并应能够对火灾现场全方位喷射水柱。

2. 安装基础：消防水炮的安装基础应具备足够的强度和稳定性，以确保水炮在使用时不发生倾覆和抖动。

基础的尺寸和深度应符合设计要求，并要考虑地质情况、场地平整度和承重能力。

3. 喷射距离和角度：消防水炮的喷射距离和角度应符合设计要求。

一般来说，消防水炮的喷射距离应大于等于火灾现场的最远距离，角度应能够覆盖火场的全范围。

喷射角度一般为45°~60°，具体应根据实际情况进行调整。

4. 引水管道：消防水炮的引水管道应采用非可燃材料，如钢管等，并应采取防护措施，避免外部破坏和损坏。

引水管道应经过必要的斜度设计，以确保顺畅的水流，并应安装阀门进行控制。

5. 电源供应：消防水炮的电源供应应符合相关电气安全规范要求，并应采用可靠的电源接线设施。

电源线路与水炮控制系统的连接应严格按照产品说明书进行。

6. 控制系统：消防水炮的控制系统应具备可靠的性能，并应能够远程控制和手动控制两种方式，确保在火灾现场人员无法接近或遭到困难时能够正常操作。

同时，控制系统的操作按钮和操作示意图应清晰明确，方便操作人员使用。

7. 维护保养：安装消防水炮后，需要定期进行维护保养工作。

维护保养包括清洗喷头、检查管路、电气连接等，并应定期进行运行试验，确保水炮在火灾发生时能够正常工作。

8. 安全措施：在消防水炮安装过程中，应加强安全管理，确保工作人员的安全。

必要时，应采取安全防护措施，如安全带、安全网等，以防止人员因意外事故而造成伤害。

以上是一些关于消防水炮安装规范的要求，具体的安装过程和细节可以根据不同的规范标准和产品说明进行操作。

消防水炮安装规范消防水炮是消防车上的主要设备之一，它能够快速将大量水流喷射到火灾现场，起到扑灭火势，降低火灾蔓延的作用。

为了确保消防水炮的正常运行和有效扑灭火灾，安装规范是非常重要的。

本文将介绍消防水炮的安装规范。

1. 安装位置选择消防水炮的安装位置应尽量选择在消防车辆上的高处，以提高喷射水流的射程和覆盖面积。

一般来说，水炮应安装在消防车辆的顶部或后部。

同时，水炮应与消防车辆的重心保持一致，以确保车辆在进行喷射操作时保持稳定。

2. 安装固定架设为了确保水炮的稳定性，需要在消防车辆上安装固定架设。

固定架设可以由金属材料制成，并通过螺栓紧固在消防车辆上。

在安装过程中，应确保固定架设牢固，并进行适当的加固，以防止水炮在行驶过程中产生晃动。

3. 连接水源管道水炮的安装需要连接水源管道，以确保水流的供给。

在连接过程中，应根据消防车辆的实际情况选择合适的连接方式，可以采用软管连接或直接连接水带。

水源管道的选择应考虑供水稳定，能够满足水炮的喷射需求。

4. 安装可调节喷射角度和射程装置为了适应不同的扑灭火灾需求，水炮需要安装可调节喷射角度和射程的装置。

这样可以根据火灾现场的具体情况来调整水炮的喷射角度和射程，提高扑灭火灾的效果。

喷射角度和射程装置可以通过电控或手动操作进行调整。

5. 连接电控系统为了方便操作，水炮应连接电控系统。

电控系统可以实现水炮的远程控制，包括调整喷射角度、射程、水流大小等功能。

电控系统应与消防车辆的控制台连接，方便消防人员进行操作，并确保操作的安全性和稳定性。

6. 安装防护装置为了保护水炮在不使用时不受损坏，应安装防护装置。

防护装置可以包括水炮罩、防护网等，以防止水炮受到外部环境的影响和碰撞。

防护装置应牢固可靠，能够承受一定的冲击和压力。

7. 进行测试和调试在安装完成后，应进行测试和调试，确保水炮的正常运行。

测试和调试包括检查水炮的连接是否牢固、电控系统是否正常、喷射角度和射程装置是否灵活等。

消防水炮灭火系统技术规范一、规范和标准《固定消防炮灭火系统设计规范》（GB50338-2003）《自动跟踪定位射流灭火系统》（GB25204-2010）《大空间智能型主动喷水灭火系统技术规程》（CECS 263：2009）《建筑设计防火规范》（GB50016-2006）《高层民用建筑设计防火规范》（GB50045-2005）《火灾自动报警系统设计规范》（GB50116-2013）《火灾自动报警系统施工及验收规范》（GB50166-2007）《自动喷水灭火系统施工及验收规范》（GB50261-2005）《自动喷水灭火系统设计规范》（GB50084-2005）《远控消防炮系统通用技术条件》（GB19157-2003）《消防炮通用技术条件》（GB19156-2003）《民用闭路监视电视系统工程技术规范》（GB50198-2011）《低压配电装置及线路设计规范》（GBJ54-83）《固定消防炮灭火系统施工与验收规范》（GB50498-2009）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《低压流体输送用焊接钢管》（GB/T3091-2008）《输送流体用无缝钢管》（GB/T8163-2008）《可锻铸铁管路连接件》（GB/T3287-2000）《锻钢制螺纹管件》（GB/T14626-1993）《自动喷水灭火系统第11部分：沟槽式管接件》（GB 5135.11-2006）《钢制管法兰、法兰盖及法兰用垫片》（GB9112-9131）以上规范和标准均应采用最新版本，如上述规范和标准之间，或它们与本技术规范书之间有原则性冲突时，应按较高标准执行。

二、总则1.本技术文件中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，承包单位应提供一套满足本文件和所列标准要求的全新的高质量产品及其相应服务。

严禁采用国家公布的淘汰产品，同时必须满足国家的有关工程质量、安全、工业卫生、消防、环保等强制性法规、标准的要求。

消防水炮方案施工方案一、项目背景消防水炮是消防系统中的重要设备之一，用于灭火和控制火势蔓延。

在建造物、工厂、码头等场所，消防水炮的施工方案至关重要，直接关系到火灾事故的防控效果和人员安全。

本文将详细介绍消防水炮方案的施工流程、施工要点和施工安全措施。

二、施工流程1. 前期准备在正式施工前，需要进行详细的方案设计和施工准备。

包括场地勘测、施工图纸设计、材料准备等工作。

2. 场地准备在施工现场，需要进行场地清理和平整，确保施工区域的安全和整洁。

3. 安装基础根据设计方案，对消防水炮的安装基础进行施工。

包括挖掘基坑、浇筑混凝土基础等工作。

4. 安装水炮将消防水炮按照设计要求进行安装，并进行固定和连接。

确保水炮的稳固和正常工作。

5. 连接管道将消防水炮与消防水源进行管道连接。

确保水炮能够及时获取水源，并保证水源的充足和稳定。

6. 调试测试完成水炮的安装后，进行调试测试，确保水炮的各项功能正常。

包括喷射距离、喷射角度、旋转速度等。

7. 施工验收完成施工后，进行施工验收。

包括对施工质量、安全措施等进行检查和评估，确保施工符合相关标准和要求。

三、施工要点1. 设计合理在进行消防水炮方案的施工前，需要进行详细的设计，确保方案的合理性和可行性。

考虑到消防水炮的使用环境和实际需求，设计出合适的方案。

2. 材料选择在施工中，需要选择符合国家标准的消防水炮和相关管道材料。

确保材料的质量和性能符合要求，能够满足消防需求。

3. 安装规范在安装消防水炮时，需要按照像关规范进行操作。

确保水炮的安装位置合理，固定可靠，连接管道坚固。

4. 调试测试完成水炮的安装后，进行调试测试。

通过测试，确保水炮的喷射距离、喷射角度、旋转速度等参数符合设计要求。

5. 施工质量控制在施工过程中，需要进行施工质量的控制。

包括对基础施工、水炮安装、管道连接等环节进行检查和监督，确保施工质量符合要求。

四、施工安全措施1. 安全防护在施工现场，需要设置安全警示标志，明确施工区域，并设置安全防护措施，确保施工人员的人身安全。

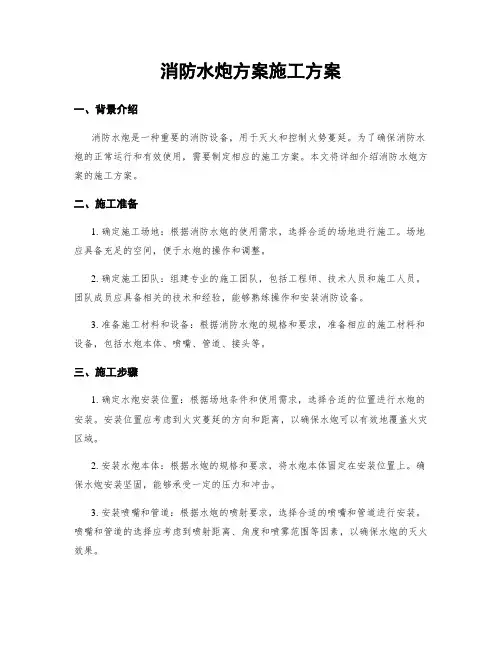

消防水炮方案施工方案一、背景介绍消防水炮是一种重要的消防设备，用于灭火和控制火势蔓延。

为了确保消防水炮的正常运行和有效使用，需要制定相应的施工方案。

本文将详细介绍消防水炮方案的施工方案。

二、施工准备1. 确定施工场地：根据消防水炮的使用需求，选择合适的场地进行施工。

场地应具备充足的空间，便于水炮的操作和调整。

2. 确定施工团队：组建专业的施工团队，包括工程师、技术人员和施工人员。

团队成员应具备相关的技术和经验，能够熟练操作和安装消防设备。

3. 准备施工材料和设备：根据消防水炮的规格和要求，准备相应的施工材料和设备，包括水炮本体、喷嘴、管道、接头等。

三、施工步骤1. 确定水炮安装位置：根据场地条件和使用需求，选择合适的位置进行水炮的安装。

安装位置应考虑到火灾蔓延的方向和距离，以确保水炮可以有效地覆盖火灾区域。

2. 安装水炮本体：根据水炮的规格和要求，将水炮本体固定在安装位置上。

确保水炮安装坚固，能够承受一定的压力和冲击。

3. 安装喷嘴和管道：根据水炮的喷射要求，选择合适的喷嘴和管道进行安装。

喷嘴和管道的选择应考虑到喷射距离、角度和喷雾范围等因素，以确保水炮的灭火效果。

4. 连接水源和电源：将水炮与消防水源和电源进行连接。

确保水炮能够及时获取足够的水源，并能够正常工作。

5. 调试和测试：完成水炮的安装后，进行调试和测试。

确保水炮的各项功能正常，喷射距离和喷射角度符合要求，能够有效地灭火。

6. 安全防护措施：在施工过程中，要注意安全防护措施的落实。

施工人员应佩戴安全帽、防护眼镜和手套，确保施工过程的安全。

四、施工验收1. 施工质量检查：进行施工质量检查，确保施工过程符合相关的标准和规范。

检查内容包括水炮的安装坚固性、喷嘴和管道的连接质量、电源和水源的正常供应等。

2. 功能测试：对已安装的水炮进行功能测试，包括喷射距离、喷射角度、喷雾范围和调节灵便性等。

测试结果应符合设计要求和规范要求。

3. 安全检查：进行安全检查，确保施工过程中没有存在安全隐患。
