风机液压系统图

目前在市场上比较常见的动叶调节轴流风机厂商有：豪顿华工程公司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂；豪顿华工程公司和沈阳鼓风机厂是使用同一种调节技术，其技术主要是来自丹麦，且目前的专利是属于英国豪顿公司，上海鼓风机厂的技术主要是来自德国TLT公司，成都电力设备总厂的技术主要是来自德国KKK公司，三种形式的调节机构都有各自的特点和优缺点，下面详细介绍三种调节形式的油路走向以及调节原理。

豪顿华、沈鼓液压调节机构（一次风机、送风机液压缸）：1-拉叉 2-旋转油封 3-拉叉接头 4-限位螺栓 5-调节阀阀芯 6-调节臂部 7-错油孔 8-错油孔 9-弹簧 10-活塞 11-液压缸缸体 12-詛油孔 13-液压缸连接盘 14-调节盘 15-滑动衬套 16-旋转油封连接螺栓 17-端盖 18-连接螺栓 19-调节阀阀体 20-风机机壳21-连接螺栓2-（增压风机、引风机液压缸):此液压缸分为三部分：旋转油封、调节阀芯、主缸体，其功能主要如下：旋转油封：其作用是将高压油（P）、回油（O）、润滑油（T）引出或引入高速旋转的缸体，由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的，其精度很高，内泄不能太大，长期运行温度不能超过滚动轴承的承受温度。

国产的旋转油封使用寿命大概在2～3年左右，豪顿进口的旋转油封，其内部有W形弹簧垫片，可以保证旋转油封的轴向串动，此弹簧垫为豪顿专利，目前国内无法生产，只有豪顿公司可以生产，而且弹簧垫可以提高旋转油封的寿命，故进口的旋转油封价格高于国产旋转油封的10倍以上。

3-调节阀芯：它是一负遮盖换向阀。

在正常状态下（动叶不动），进油路（P）常开而回油路（O）常闭，润滑油路（T）常开；负遮盖方式使回油路有一很小的开口量，因而有一定的回油量来循环冷却缸体，此开口量的大小决定了在平衡状态下，液压油的油压；目前国产液压缸，由于加工精度的原因，无法在加工上实现，所以基本是在加工好液压缸后，通过使用来决定开口的大小，以保证工作油压；而豪顿生产的液压缸，其加工精度可以实现在机械加工上直接开口，此即为国产缸与进口缸直接的区别，在国产缸的调阀第二道槽的上边缘有一个小开口，为后期磨出来的，如果大家看到了，不要以为是加工缺陷或者磨损掉的，那个开口是故意留出来的，进口缸就不存在。

机液压系统学习采用HYDAC----型液压站，1、液压动力元件：液压泵，单向定量，叶片泵，其流量等于Q=3.1L/MIN,功率等于P=1.1KW,其转速为N=1500 1/MIN,750机液压泵的职能符号：液压系统是以液压泵作为向系统提供一定的流量和压力的动力元件，液压泵由电动机带动将液压油从油箱吸上来，并以一定的压力输送出去，使执行元件推动负载作功。

液压泵的好坏直接影响到液压系统的工作性能和可靠性，在液压系统中占有其重要的地位。

液压泵按结构分为齿轮泵，螺杆泵，叶片泵，柱塞泵，其中以柱塞泵的效率最高，750机所使用为叶片泵，这种泵的优点为运转平稳，压力脉动小，噪音小，结构紧凑，流量大，但对油液要求高，如油液中有杂质，则叶片容易卡死，叶片泵适用在低压液压系统中。

2、液压执行元件：叶尖油缸，偏航闸，高速闸。

其中叶尖油缸和偏航闸同属于单作用无弹簧式液压缸，而高速闸为弹簧式液压缸。

750机叶尖油缸的职能符号：液压执行元件是把液体的压力能转换成机械能的装置，它驱动机构作直线往复运动或旋转运动，其输出为力和速度或转矩和转速。

对于单作用式液压缸，液压油出入口一般设在缸筒底部，放气栓塞一般设在缸筒的最高处，这样在液压缸结构上能及时排除缸内留存的空气。

3．液压辅助元件：蓄能器，滤油器750机蓄能器(蓄压罐)为叶尖蓄能器130，P0=90BAR,系统蓄能器260，P0=125BAR, 蓄能器职能符号：蓄能器是液压系统中的一种储存油液压力能的装置，其主要的作用为系统保压和补充泄漏吸收压力冲击和消除压力波动，蓄能器按结构分为弹簧式，重锤式，充气式，750机液压系统使用蓄能器为充气式中的一种为皮囊式。

滤油器：750风机液压系统共有三个滤油器，其中两个为10UM的滤油网络，一个为主回路滤油器，精度为20UM，滤油器的职能符号：滤油器主要是滤除液压管中油品的污物，当混入油中的的污物（杂质）大于滤芯时，杂质被阻隔而滤清出来，若滤芯使用磁性材料时，则可吸附油中能被磁化的铁粉杂质。

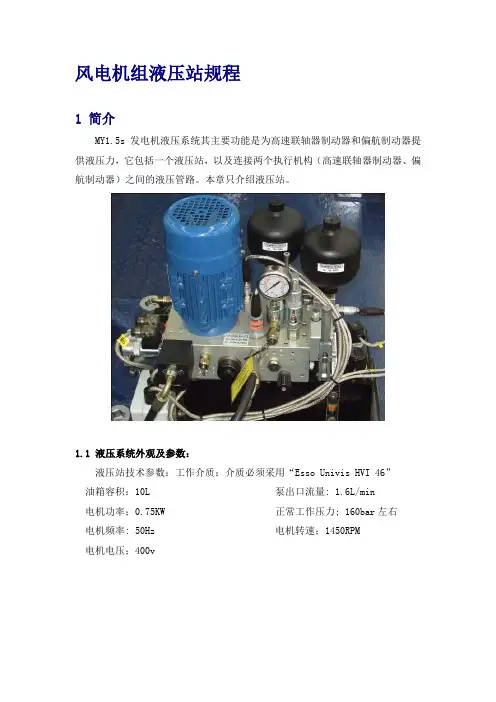

风电机组液压站规程1 简介MY1.5s发电机液压系统其主要功能是为高速联轴器制动器和偏航制动器提供液压力，它包括一个液压站，以及连接两个执行机构（高速联轴器制动器、偏航制动器）之间的液压管路。

本章只介绍液压站。

1.1 液压系统外观及参数：液压站技术参数：工作介质：介质必须采用“Esso Univis HVI 46”油箱容积：10L 泵出口流量: 1.6L/min电机功率；0.75KW 正常工作压力; 160bar左右电机频率: 50Hz 电机转速；1450RPM电机电压；400v1.2各部件作用说明液压站系统示意图见下面《液压原理图》液位计（序号20）上的视窗用于直接目测油箱里面液位高低的情况；液温发讯器（序号21）用于实时监制油量的高低，当油温度超过70℃C时候，开关点断开报警；空气滤清器（序号30）用于油与空气交换，旋开盖帽可用作系统加油口和油液取样口；压力表组件（序号290）可灵活测量各个测压点的压力值，其本身并不和任何油路相贯通；进油过滤器（序号110）当过滤器外部指示器颜色由绿色变为红色，应及时更换滤芯以保证系统的正常运行；单向阀（序号120）其开启压力为0.5bar，用于对工作介质流向控制；溢流阀（序号130）其设定值为190bar，用于保护系统的最高压力不超过190bar，作为安全阀使用；手动泵（序号270）在电机不正常启动的紧急情况下使用，其配套的手柄放置油箱后侧，使用时插入手柄前后拉动数次以提升系统压力后与蓄能器（序号150）共同保持系统压力在一段时间内的稳定。

压力传感器（序号160）由1个模拟量（4-20mA）和2个开关量组成，模拟量用于实时检测系统压力值，2个开关量其上限值设定为160bar，下限值设定为140bar；蓄能器（序号150）正常情况下通过把液压能转化成弹性势能储存起来，当系统瞬时需要大量或系统压力出现波动时候，释放之前所储存的能量，另外当泵因停电或损坏时可以做为紧急动力源，起到系统保压的功能；溢流阀（序号250）其整定压力值为200bar，出厂时候已经铅封，现场不必再另行调节；截止阀（序号260），此阀正常工作时候为全关状态，打开即系统卸荷；减压阀（序号180），此阀为二通型减压阀，出口压力设定值为95bar。

风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。

#7、8炉送风机也采用动叶可调轴流式风机。

为了充分掌握动叶可调轴流式风机的动叶调节机构和工作原理，首先我们要了解动叶可调轴流式风机的有关特性。

一.引、送风机的结构：引、送风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。

二.引送风机的工作原理：引送风机的工作原理是基于机翼型理论：当气体以一个攻角α进入叶轮，在翼背上产生一个升力，同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。

与此同时，风机进口处由于差压的作用，使气体不断地被吸入。

动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差越大，风量则小。

当攻角达到临界值时，气体将离开翼背的型线而发生涡流，此时风机压力大，幅度下降，产生失速现象。

三.引送风机相关参数：四.引、送风机液压油系统图：五.引、送风机动叶调节机构工作原理：从液压调节机构来看，液压调节结构可分为两部分：一部分为控制头，它不随轴转动。

另一部分为油缸及活塞，它们与叶轮一起旋转，但活塞没有轴向位移，叶片装在叶柄的外端。

每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一定角装设，两者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。

液压调节机构的调节原理大致如下：1.当讯号从控制轴输入要求“+”向位移时分配器左移、压力油从进油管A经过通路2送到活塞左边的油缸，由于活塞无轴向位移，油缸左侧的油压就上升，使油缸向左移动，带动调节连杆偏移，使动叶片向“+”向位移。

与此同时，调节杆（反馈杆）也随着油缸左移，而齿条将带动控制轴的扇齿轮反时针转动，但分配器带动的齿条却要求控制轴的扇齿做顺时针转动因而调节杆就起到“弹簧”的限位作用。

当调节力大时，“弹簧”限不住位置，所以叶片仍向“+”向位移，即为叶片调节正终端位置，但由于“弹簧”的牵制作用，在一定时间后油缸的位移自动停止，由此可以避免叶片调节过大，防止小流量时风机进入失速区。

绍结机构介风力发电风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电该机组通过风力推动叶轮旋转，塔架和基础等组成。

机、控制与安全系统、机舱、有效的将风能转再通过传动系统增速来达到发电机的转速后来驱动发电机发电，化成电能。

风力发电机组结构示意图如下。

1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

叶轮的转动是风作用在叶片上产生的升力导致。

由叶片、轮毂、变桨系统组成。

每个叶片有一套独立的变桨机构，主动对叶片进行调节。

叶片配备雷电保护系统。

风机维护时，叶轮可通过锁定销进行锁定。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

发电机是将叶轮转动的机械动能转换为电能的部件。

明阳）发电机4（．1.5s/se机组采用是带滑环三相双馈异步发电机。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

轮箱转速比：）发电机：（41550kw 发电机额定功率：发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动。

动叶调节原理目前在市场上比较常见的动叶调节轴流风机厂商有：豪顿华工程公司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂；豪顿华工程公司和沈阳鼓风机厂是使用同一种调节技术，其技术主要是来自丹麦，且目前的专利是属于英国豪顿公司，上海鼓风机厂的技术主要是来自德国TLT公司，成都电力设备总厂的技术主要是来自德国KKK公司，三种形式的调节机构都有各自的特点和优缺点，下面详细介绍三种调节形式的油路走向以及调节原理。

豪顿华、沈鼓液压调节机构（一次风机、送风机液压缸）：1-拉叉 2-旋转油封 3-拉叉接头 4-限位螺栓 5-调节阀阀芯 6-调节臂部 7-错油孔 8-错油孔 9-弹簧 10-活塞 11-液压缸缸体 12-詛油孔 13-液压缸连接盘14-调节盘 15-滑动衬套 16-旋转油封连接螺栓 17-端盖 18-连接螺栓 19-调节阀阀体 20-风机机壳 21-连接螺栓（增压风机、引风机液压缸):此液压缸分为三部分：旋转油封、调节阀芯、主缸体，其功能主要如下：旋转油封：其作用是将高压油（P）、回油（O）、润滑油（T）引出或引入高速旋转的缸体，由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的，其精度很高，内泄不能太大，长期运行温度不能超过滚动轴承的承受温度。

国产的旋转油封使用寿命大概在2～3年左右，豪顿进口的旋转油封，其内部有W 形弹簧垫片，可以保证旋转油封的轴向串动，此弹簧垫为豪顿专利，目前国内无法生产，只有豪顿公司可以生产，而且弹簧垫可以提高旋转油封的寿命，故进口的旋转油封价格高于国产旋转油封的10倍以上。

调节阀芯：它是一负遮盖换向阀。

在正常状态下（动叶不动），进油路（P）常开而回油路（O）常闭，润滑油路（T）常开；负遮盖方式使回油路有一很小的开口量，因而有一定的回油量来循环冷却缸体，此开口量的大小决定了在平衡状态下，液压油的油压；目前国产液压缸，由于加工精度的原因，无法在加工上实现，所以基本是在加工好液压缸后，通过使用来决定开口的大小，以保证工作油压；而豪顿生产的液压缸，其加工精度可以实现在机械加工上直接开口，此即为国产缸与进口缸直接的区别，在国产缸的调阀第二道槽的上边缘有一个小开口，为后期磨出来的，如果大家看到了，不要以为是加工缺陷或者磨损掉的，那个开口是故意留出来的，进口缸就不存在。

风电机组液压站规程1 简介MY1.5s发电机液压系统其主要功能是为高速联轴器制动器和偏航制动器提供液压力，它包括一个液压站，以及连接两个执行机构（高速联轴器制动器、偏航制动器）之间的液压管路。

本章只介绍液压站。

1.1 液压系统外观及参数：液压站技术参数：工作介质：介质必须采用“Esso Univis HVI 46”油箱容积：10L 泵出口流量: 1.6L/min电机功率；0.75KW 正常工作压力; 160bar左右电机频率: 50Hz 电机转速；1450RPM电机电压；400v1.2各部件作用说明液压站系统示意图见下面《液压原理图》液位计（序号20）上的视窗用于直接目测油箱里面液位高低的情况；液温发讯器（序号21）用于实时监制油量的高低，当油温度超过70℃C时候，开关点断开报警；空气滤清器（序号30）用于油与空气交换，旋开盖帽可用作系统加油口和油液取样口；压力表组件（序号290）可灵活测量各个测压点的压力值，其本身并不和任何油路相贯通；进油过滤器（序号110）当过滤器外部指示器颜色由绿色变为红色，应及时更换滤芯以保证系统的正常运行；单向阀（序号120）其开启压力为0.5bar，用于对工作介质流向控制；溢流阀（序号130）其设定值为190bar，用于保护系统的最高压力不超过190bar，作为安全阀使用；手动泵（序号270）在电机不正常启动的紧急情况下使用，其配套的手柄放置油箱后侧，使用时插入手柄前后拉动数次以提升系统压力后与蓄能器（序号150）共同保持系统压力在一段时间内的稳定。

压力传感器（序号160）由1个模拟量（4-20mA）和2个开关量组成，模拟量用于实时检测系统压力值，2个开关量其上限值设定为160bar，下限值设定为140bar；蓄能器（序号150）正常情况下通过把液压能转化成弹性势能储存起来，当系统瞬时需要大量或系统压力出现波动时候，释放之前所储存的能量，另外当泵因停电或损坏时可以做为紧急动力源，起到系统保压的功能；溢流阀（序号250）其整定压力值为200bar，出厂时候已经铅封，现场不必再另行调节；截止阀（序号260），此阀正常工作时候为全关状态，打开即系统卸荷；减压阀（序号180），此阀为二通型减压阀，出口压力设定值为95bar。
