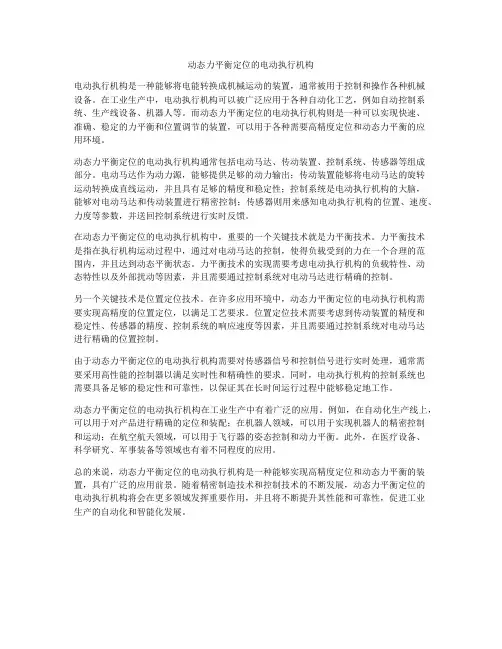

电动执行机构

多回转电机执行机构
多回转电机执行机构是一种输出超过360°的电动执行机构，可用于控制各类闸板阀、截止阀以及高温高压阀和减温水调节阀或需要多圈转动的其它调节阀。

其工作原理是电动执行机构由三相异步电动机驱动，通过蜗轮蜗杆减速，带动空心输出轴输出转矩。

当切换手柄处于手动位置时，手轮通过离合器带动空心输出轴转动；电动操作时，切换机构将自动回落至电动位置，离合器和蜗轮啮合，由三相电机驱动空心输出轴转动。

多回转电机执行机构有多种类型和应用，如PWMON系列电动执行器专门为控制要求多回转的设备（如闸阀及其它类似设备）而设计，具有位置控制器、换向开关、相序保护器、过载保护器和BAM电子刹车等功能。

还有专门为控制各类闸板阀、截止阀以及高温高压阀和减温水调节阀或需要多圈转动的其它调节阀而设计的多回转式电动执行机构。

此外，多回转电机执行机构具有多种技术特点，如液晶显示窗口和具有汉字显示的对话说明式红外遥控器，断电显示等。

这些技术特点可以提高设备的易用性和可维护性，使其更加适应各种复杂的应用场景。

综上所述，多回转电机执行机构是一种广泛应用于各种工业领域的设备，具有多种类型和应用，以及多种技术特点。

电动执行机构讲义一、工作原理1.电动机通过电源供电，将电能转换为旋转运动；2.旋转运动通过减速器传递到执行器，将其转化为线性运动或旋转运动；3.控制电路控制电动机的启停、速度和方向，从而控制执行机构的工作。

二、应用领域1.工业自动化：电动执行机构广泛应用于自动化生产线、机械加工设备等领域。

它能够实现高速、高精度的运动控制，提高生产效率和产品质量。

2.机械控制系统：电动执行机构常被用于实现机械装置的运动控制，如机械手臂、传送带、门窗开启装置等。

通过控制电动机的运动，可以精确地实现机械部件的运动和位置控制。

3.智能家居：电动执行机构还广泛应用于智能家居领域，如智能开关、窗帘控制、家庭影院设备等。

通过手机或遥控器等方式，可以方便地控制家居设备的开关和位置。

三、优缺点1.操作方便：通过控制电路可以远程、精确地控制电动执行机构的运动，提高了操作的便利性和精确性。

2.可编程性强：电动执行机构可以通过编程实现自动化控制，实现复杂的运动模式和协同工作。

3.节能环保：电动执行机构在不需要工作时可以停止供电，节省能源。

并且由于不需要使用传统的润滑油和液压装置，减少了对环境的污染。

然而，电动执行机构也存在一些缺点：1.价格较高：相比传统的机械执行机构，电动执行机构的成本较高。

这主要是由于其包含较复杂的电路控制系统和精细的执行机构。

综上所述，电动执行机构是一种高效、便捷、可编程的机械执行机构，广泛应用于工业自动化、机械控制系统和智能家居等领域。

尽管存在一些缺点，但其优点使其成为现代自动化控制领域的重要组成部分。

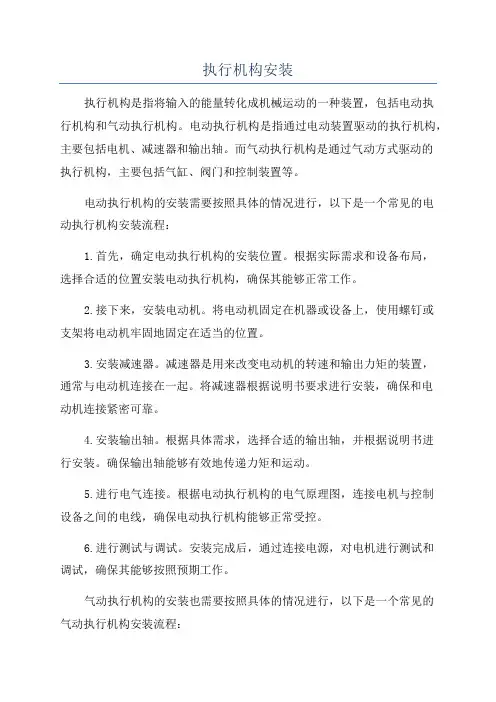

执行机构安装执行机构是指将输入的能量转化成机械运动的一种装置，包括电动执行机构和气动执行机构。

电动执行机构是指通过电动装置驱动的执行机构，主要包括电机、减速器和输出轴。

而气动执行机构是通过气动方式驱动的执行机构，主要包括气缸、阀门和控制装置等。

电动执行机构的安装需要按照具体的情况进行，以下是一个常见的电动执行机构安装流程：1.首先，确定电动执行机构的安装位置。

根据实际需求和设备布局，选择合适的位置安装电动执行机构，确保其能够正常工作。

2.接下来，安装电动机。

将电动机固定在机器或设备上，使用螺钉或支架将电动机牢固地固定在适当的位置。

3.安装减速器。

减速器是用来改变电动机的转速和输出力矩的装置，通常与电动机连接在一起。

将减速器根据说明书要求进行安装，确保和电动机连接紧密可靠。

4.安装输出轴。

根据具体需求，选择合适的输出轴，并根据说明书进行安装。

确保输出轴能够有效地传递力矩和运动。

5.进行电气连接。

根据电动执行机构的电气原理图，连接电机与控制设备之间的电线，确保电动执行机构能够正常受控。

6.进行测试与调试。

安装完成后，通过连接电源，对电机进行测试和调试，确保其能够按照预期工作。

气动执行机构的安装也需要按照具体的情况进行，以下是一个常见的气动执行机构安装流程：1.首先，确定气动执行机构的安装位置。

根据实际需求和设备布局，选择合适的位置安装气动执行机构，确保其能够正常工作。

2.将气缸进行安装。

根据气缸的尺寸和结构特点，选择合适的固定方式，如螺丝固定或安装支架等。

将气缸牢固地安装在设备或机器上。

3.连接气缸与控制装置。

使用适当的软管或管道，将气缸与气动控制装置（如压缩空气源和阀门）进行连接。

确保连接紧密可靠，防止漏气。

4.安装执行机构。

根据实际需求，将需要通过气动执行机构控制的设备连接到气缸的输出端，确保连接牢固可靠。

5.进行气路连接。

按照气动系统的设计图纸，连接压缩空气源、气缸和控制装置之间的气路。

确保气路畅通，无泄漏现象。

常用电动执行机构工作原理及调试方法常用的电动执行机构有电动推杆、电动滑块、电动阀门、电动门窗等。

它们的工作原理是通过电动机驱动，将电能转化为机械能，从而实现工作效果。

在这些电动执行机构中，最常见的是电动推杆，下文将以电动推杆为例，介绍其工作原理及调试方法。

电动推杆是一种能够实现线性运动的电动执行机构，在工业生产和自动控制中被广泛应用。

其主要由电动机、减速器、导杆、导套、推杆和限位开关组成。

电动推杆的工作原理如下：1.电动推杆的驱动器通常是电动机，电能被转化为机械能，驱动推杆的运动。

2.电动机通过减速器减速后，传动到推杆上，使其进行线性运动。

3.导杆和导套位于推杆的两侧，保证推杆的线性运动路径。

4.限位开关用于控制推杆的行程，当推杆达到预定位置时，限位开关会自动停止推杆的运动。

调试电动推杆的方法如下：1.检查电源及控制回路：确认电源和控制线路的连接是否正常，检查是否有断线或短路等情况。

2.检查电动执行机构的机械部分：检查推杆、导杆、导套等机械部件是否有松动、卡滞或磨损等情况，需要及时修复或更换。

3.检查减速器：检查减速器的齿轮、油封等部件是否正常，需要及时润滑或更换。

4.检查限位开关：检查限位开关的位置和调整是否准确，需要确保其在推杆达到预定位置时能够及时切断电源。

5.调试运动轨迹：根据实际需要，调整电动推杆的运动轨迹，保证其在工作过程中的准确性和稳定性。

6.检查电机：检查电机的工作是否正常，如有问题，需要进行修理或更换。

总之，电动执行机构在自动化控制中起着至关重要的作用。

了解其工作原理和调试方法，能够帮助我们更好地进行安装、维护和故障排除。

在实际应用中，需要根据具体情况选择适合的电动执行机构，并合理调试，以保证其正常运行，提高生产效率。

电动执行机构原理一、电动执行机构概述执行机构，又称执行器，是一种自动控制领域的常用机电一体化设备（器件），是自动化仪表的三大组成部分（检测设备、调节设备和执行设备）中的执行设备。

主要是对一些设备和装置进行自动操作，控制其开关和调节，代替人工作业。

按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。

由于用电做为动力有其它几类介质不可比拟的优势，因此电动型近年来发展最快，应用面较广。

电动型按不同标准又可分为：组合式结构、机电一体化结构，电器控制型、电子控制型、智能控制型（带HART、 FF协议），数字型、模拟型，手动接触调试型、红外线遥控调试型等。

它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的。

•早期的工业领域，有许多的控制是手动和半自动的，在操作中人体直接接触工业设备的危险部位和危险介质（固、液、气三态的多种化学物质和辐射物质），极易造成对人的伤害，很不安全；•设备寿命短、易损坏、维修量大；•采用半自动特别是手动控制的控制效率很低、误差大，生产效率低下。

基于以上原因，执行机构逐渐产生并应用于工业和其它控制领域，减少和避免了人身伤害和设备损坏，极大的提高了控制精确度和效率，同时也极大提高了生产效率。

今年来随着电子元器件技术、计算机技术和控制理论的飞速发展，国内外的执行机构都已跨入智能控制的时代。

ROTORKLIMITORQUE、天津二通二、工作原理及结构（一）电动执行机构目前，电动执行机构主要有：罗托克（ROTORK）、西博斯（SIPOS‐SIEMENS Positioner的缩写）、瑞基(RAGA)、奥马（AUMA）、ABB、上仪ROTORK、利米托克（L IMITORQUE ）等各种电动执行机构。

电动执行机构由伺服放大器和执行机构二个结构上相互独立的整体构成。

执行机构为现场就地安装式结构，在减速器箱体上装有交流伺服电机和位置发送器。

阀门执行机构分类阀门执行机构是阀门的关键组成部分，它负责控制阀门的开启和关闭，以及调节介质的流量和压力。

根据其工作原理和结构特点，阀门执行机构可以分为以下几类。

一、手动执行机构手动执行机构是最简单、最常见的一种执行机构，它通过人工操作来控制阀门的开启和关闭。

手动执行机构通常由手轮、手柄或手柄等组成，通过人工转动这些部件来实现阀门的操作。

手动执行机构的优点是结构简单、操作方便，但缺点是操作力大、响应速度慢，适用于一些流量和压力要求不高的场合。

二、电动执行机构电动执行机构是一种通过电动机驱动的执行机构，它可以实现对阀门的远程控制。

电动执行机构通常由电动机、传动装置和控制电路等部分组成，通过电动机驱动传动装置来实现阀门的开启和关闭。

电动执行机构的优点是操作力小、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。

电动执行机构又可以分为直接电动执行机构和间接电动执行机构两种。

直接电动执行机构是一种将电动机直接与阀门连接的执行机构，通过电动机驱动阀门的开启和关闭。

直接电动执行机构的优点是结构简单、响应速度快，但缺点是体积较大、对电源要求较高。

间接电动执行机构是一种通过传动装置将电动机与阀门连接的执行机构，通过电动机驱动传动装置来实现阀门的开启和关闭。

间接电动执行机构的优点是体积较小、对电源要求较低，但缺点是响应速度相对较慢。

三、气动执行机构气动执行机构是一种通过气源驱动的执行机构，它可以实现对阀门的远程控制。

气动执行机构通常由气动缸、气源装置和控制电路等部分组成，通过气源驱动气动缸来实现阀门的开启和关闭。

气动执行机构的优点是操作力小、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。

四、液动执行机构液动执行机构是一种通过液压驱动的执行机构，它可以实现对阀门的远程控制。

液动执行机构通常由液压缸、液源装置和控制电路等部分组成，通过液压驱动液压缸来实现阀门的开启和关闭。

液动执行机构的优点是操作力大、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。

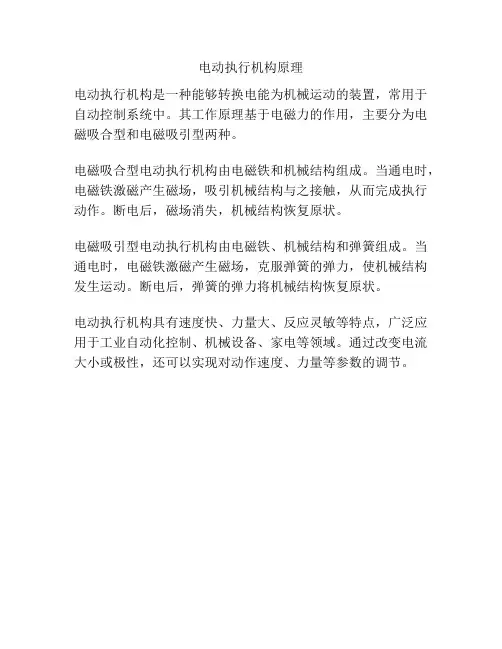

电动执行机构原理
电动执行机构是一种能够转换电能为机械运动的装置，常用于自动控制系统中。

其工作原理基于电磁力的作用，主要分为电磁吸合型和电磁吸引型两种。

电磁吸合型电动执行机构由电磁铁和机械结构组成。

当通电时，电磁铁激磁产生磁场，吸引机械结构与之接触，从而完成执行动作。

断电后，磁场消失，机械结构恢复原状。

电磁吸引型电动执行机构由电磁铁、机械结构和弹簧组成。

当通电时，电磁铁激磁产生磁场，克服弹簧的弹力，使机械结构发生运动。

断电后，弹簧的弹力将机械结构恢复原状。

电动执行机构具有速度快、力量大、反应灵敏等特点，广泛应用于工业自动化控制、机械设备、家电等领域。

通过改变电流大小或极性，还可以实现对动作速度、力量等参数的调节。

阀门执行机构分类阀门执行机构是工业自动化控制系统中的重要组成部分，它负责根据控制信号实现阀门的开启、关闭及调节等功能。

根据不同的工作原理和结构特点，阀门执行机构可以分为以下几类。

一、电动执行机构电动执行机构是通过电动机驱动实现阀门的开关和调节的装置。

它具有动作速度快、控制精度高、可靠性好等优点，广泛应用于各个行业的工业自动化控制系统中。

电动执行机构根据电动机驱动方式的不同，又可分为直接驱动型和间接驱动型。

直接驱动型电动执行机构是将电动机的输出轴直接与阀门连接，通过电动机的正反转来实现阀门的开启和关闭。

直接驱动型电动执行机构具有结构简单、动作迅速等特点，适用于小口径和中小流量的阀门。

间接驱动型电动执行机构是通过电动机的输出轴与阀门之间通过传动装置（如齿轮传动、链条传动等）相连接，通过传动装置的运动来实现阀门的开启和关闭。

间接驱动型电动执行机构具有扭矩大、结构紧凑等特点，适用于大口径和大流量的阀门。

二、气动执行机构气动执行机构是通过气压驱动实现阀门的开启、关闭和调节的装置。

它主要由气压执行器和气源组成，气压执行器根据工作原理的不同又可分为气缸式和膜片式。

气缸式气动执行机构是通过气压驱动活塞的运动来实现阀门的开启、关闭和调节。

气缸式气动执行机构具有动作速度快、控制精度高、承载能力强等特点，适用于各类阀门的控制。

膜片式气动执行机构是通过气压驱动膜片的运动来实现阀门的开启、关闭和调节。

膜片式气动执行机构具有结构简单、密封性好等特点，适用于一些对密封性要求较高的阀门。

三、液动执行机构液动执行机构是通过液压驱动实现阀门的开启、关闭和调节的装置。

它主要由液压执行器和液源组成，液压执行器根据工作原理的不同又可分为液压缸式和液压马达式。

液压缸式液动执行机构是通过液压驱动活塞的运动来实现阀门的开启、关闭和调节。

液压缸式液动执行机构具有承载能力大、结构紧凑等特点，适用于大口径和大流量的阀门。

液压马达式液动执行机构是通过液压驱动马达的运动来实现阀门的开启、关闭和调节。

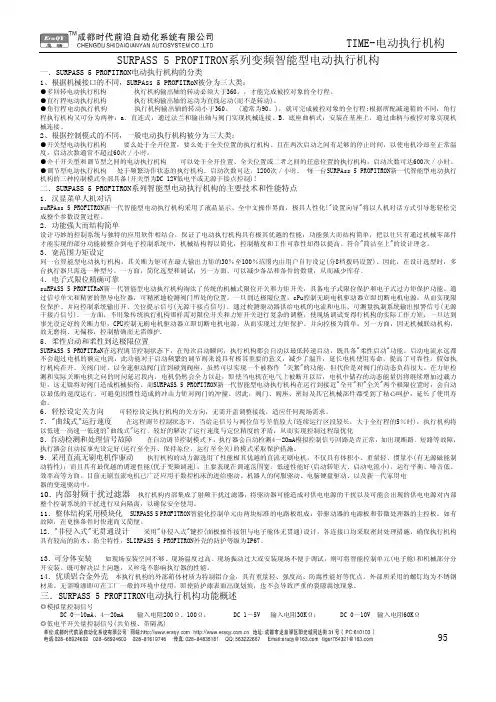

SURPASS 5 PROFITRON系列变频智能型电动执行机构一．SURPASS 5 PROFITRON电动执行机构的分类1、根据机械接口的不同，SURPAss 5 PROFITRoN被分为三大类：●多回转电动执行机构 执行机构输出轴的转动必须大于360。

，才能完成被控对象的全行程。

●直行程电动执行机构 执行机构输出轴的运动为直线运动(而不是转动)。

●角行程电动执行机构 执行机构输出轴的转动小于360。

(通常为90。

)，就可完成被控对象的全行程;根据所配减速箱的不同，角行程执行机构又可分为两种：a．直连式：通过法兰和输出轴与阀门实现机械连接。

B．底座曲柄式：安装在基座上，通过曲柄与被控对象实现机械连接。

2、根据控制模式的不同，一般电动执行机构被分为三大类：●开关型电动执行机构 要么处于全开位置，要么处于全关位置的执行机构。

且在两次启动之间有足够的停止时间，以使电机冷却至正常温度。

启动次数通常不超过60次／小时。

●介于开关型和调节型之间的电动执行机构 可以处于全开位置、全关位置或二者之间的任意位置的执行机构。

启动次数可达600次／小时。

●调节型电动执行机构 处于频繁动作状态的执行机构。

启动次数可达。

1200次／小时。

每一台SURPAss 5 PROFITRON新一代智能型电动执行机构的三种控制模式全部具备(开关型为DC 12V低电平或无源干接点控制)!二．SURPASS 5 PROFITRON系列智能型电动执行机构的主要技术和性能特点1．汉显菜单人机对话suRPAss 5 PROFITRON新一代智能型电动执行机构采用了液晶显示、全中文操作界面，极具人性化!"设置向导"将以人机对话方式引导您轻松完成整个参数设置过程。

2．功能强大而结构简单设计巧妙的控制系统与独特的应用软件相结合，保证了电动执行机构具有极其优越的性能：功能强大而结构简单，把以往只有通过机械零部件才能实现的部分功能被整合到电子控制系统中，机械结构得以简化，控制精度和工作可靠性却得以提高。
