过电压保护与接地(二)

发电厂防雷接地与过电压保护一、雷电放电云层受强气流作用，内部剧烈的相对运动使云各部分带有不同极性的电荷，形成雷云。

雷云中的电荷分布不均匀，一般为密集的中心。

当雷云中电荷密集处的场强达到25〜30V/cm时，就会发生放电。

大部分只发生在云间，只有小部分对地放电，对地放电的雷云90%是负极性的。

雷云放电分三个阶段：先导放电、主放电和余光放电。

先导放电延续几毫秒，从雷云开始，以游离方式逐级向下发展，形成一条高温、高电导、高电位的通道（先导通道）伸向大地。

沿先导通道充满密集的电荷，当向下延伸的先导通道与大地接近而将空气间隙击穿短接时，开始主放电，通道产生突发的明亮，并有巨大的雷响，大量电荷对地放电，产生幅值很大的冲击电流（一般几十万安培），时间短，一般不超过0.1毫秒。

然后剩余的电荷沿通道继续放电，亮光很小，称为余光放电，大约再持续几毫秒。

雷过电压又称为大气过电压，分直击雷过电压和感应雷过电压。

二、避雷针与避雷线保护为防止直击雷的破坏，电气设备要采取防雷措施，避雷针和避雷线。

避雷针用于保护发电厂和变电所。

分接闪器（针头）、引下线和接地体。

针头为10mm以上、长1到2m的圆钢制作，引下线不小于10mm的圆钢，接地体2.5m长的钢管或角钢。

避雷线是悬挂线在空中的水平接地导线，也叫架空地线，保护架空线路。

1避雷针的保护范围单支避雷针：当hx N h/2时，rx=(h-hx)p(m)；当hx<h/2时，rx=(1.5h-2hx)p(m)；式中：h为避雷针高度（m）;P为高度影响系数，当h W30m时，p=1；30<h W120m时，p=5.5/限双支避雷针：两支避雷针的保护范围，按经过两个避雷针顶点连线中间的下方一点的圆弧来确定，该点的高度计算如下：=h-D/7phD为避雷针间的距离(m);p与单支的形容一致。

2避雷线避雷线顶部的保护夹角为25°，比避雷针45°小，计算公式为：当hx N h/2时，rx=0.47(h-hx)p(m)；当hx<h/2时，rx=(h-1.53hx)p(m)；式中：h为避雷针高度(m);P为高度影响系数，当h W30m时，p=1；30<h W120m时，p=5.5/Vh o双避雷线保护：=h-D/4ph三、避雷器限制过电压，保护电气设备的一种装置。

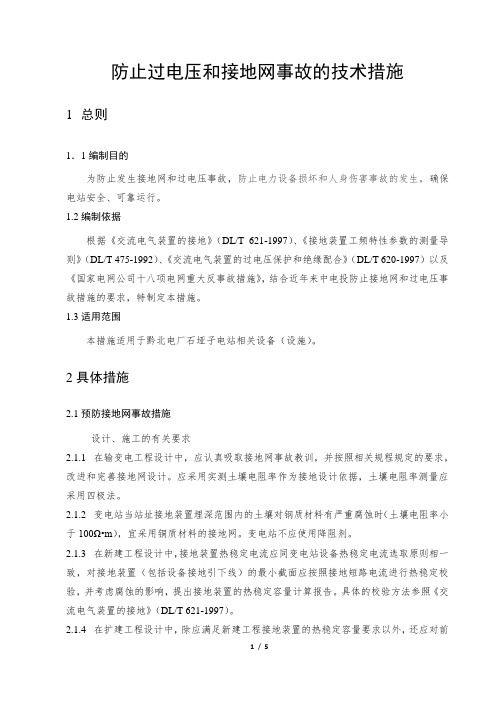

防止过电压和接地网事故的技术措施1总则1．1编制目的为防止发生接地网和过电压事故，防止电力设备损坏和人身伤害事故的发生，确保电站安全、可靠运行。

1.2编制依据根据《交流电气装置的接地》（DL/T 621-1997）、《接地装置工频特性参数的测量导则》（DL/T 475-1992）、《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）以及《国家电网公司十八项电网重大反事故措施》，结合近年来中电投防止接地网和过电压事故措施的要求，特制定本措施。

1.3适用范围本措施适用于黔北电厂石垭子电站相关设备（设施）。

2具体措施2.1预防接地网事故措施设计、施工的有关要求2.1.1 在输变电工程设计中，应认真吸取接地网事故教训，并按照相关规程规定的要求，改进和完善接地网设计。

应采用实测土壤电阻率作为接地设计依据，土壤电阻率测量应采用四极法。

2.1.2 变电站当站址接地装置埋深范围内的土壤对钢质材料有严重腐蚀时（土壤电阻率小于100Ω•m），宜采用铜质材料的接地网。

变电站不应使用降阻剂。

2.1.3 在新建工程设计中，接地装置热稳定电流应同变电站设备热稳定电流选取原则相一致，对接地装置（包括设备接地引下线）的最小截面应按照接地短路电流进行热稳定校验，并考虑腐蚀的影响，提出接地装置的热稳定容量计算报告。

具体的校验方法参照《交流电气装置的接地》（DL/T 621-1997）。

2.1.4 在扩建工程设计中，除应满足新建工程接地装置的热稳定容量要求以外，还应对前期已投运的接地装置进行热稳定容量校核，不满足要求的必须在现期的基建工程中一并进行改造。

2.1.5 变压器中性点应有两根与主地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。

重要设备及设备构架宜有两根与主地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。

连接引线应便于定期进行检查测试。

2.1.6 施工单位应严格按照设计要求进行施工，预留设备、设施的接地引下线必须经确认合格，隐蔽工程必须经监理、运行和建设单位共同验收合格后方可回填土。

电气设备的防雷与过电压保护随着科技的不断发展，电气设备在我们的生活中扮演着越来越重要的角色。

然而，雷击和过电压问题成为我们在使用电气设备时需要面对的挑战之一。

本文将讨论如何有效地进行电气设备的防雷与过电压保护。

一、防雷保护雷击是指由于大气激发电荷不平衡而产生的电流放电现象。

电气设备一旦遭受雷击，会造成严重的损坏甚至失效。

因此，防雷保护是至关重要的。

1. 接地系统接地系统是防雷保护中的关键措施之一。

通过将设备的金属外壳或导体与地下的导体相连接，可以将雷击引流至大地，并减少对设备的损坏。

接地系统应该保持良好的导电性能，确保电流能够有效地通过地下导体流入地面。

2. 避雷针避雷针是传统的防雷保护工具之一。

它通常安装在高架建筑物的顶部，可以吸引雷电，并通过导线将电流引入地下。

避雷针的安装应符合相关的安全规范，并经常进行检查和维护，确保其正常工作。

3. 避雷器避雷器是一种可以吸收和分散过电压的设备。

它通常安装在电气设备的输入端，当遭遇过电压时，避雷器会迅速反应，将电压分散到接地系统中，从而保护设备免受损坏。

二、过电压保护过电压是指系统中超过额定电压的电压波动。

过电压可能是由于雷击、电力系统故障或其他原因引起的。

过电压会对电气设备造成严重的损坏，因此过电压保护也是非常重要的。

1. 过电压保护器过电压保护器是专门用于保护电气设备免受过电压的损害。

它可以迅速检测到过电压，并通过自动切断或分散电压的方式来保护设备。

过电压保护器应根据系统的需求进行适当选择，并定期检查和更换以确保其正常工作。

2. 断路器断路器是一种用于保护电气设备免受过电压的开关装置。

当系统中出现过电压时，断路器会自动切断电流，防止电流超过设备的承受能力。

选择合适的断路器对于过电压保护至关重要，并应根据设备的负载和额定电压进行合理设置。

3. 绝缘保护绝缘保护是通过绝缘材料和绝缘设备来预防过电压。

合适的绝缘材料可以减少电压波动对设备的影响，并保护设备免受过电压的损害。

防止接地网和过电压事故(1)防止接地网事故：1)设计基建应依据有关要求对接地网进行改进和完善化设计和施工，注意接地装置的选材，新建工程对接地引下线进行远期热稳定电流考虑，扩建工程满足远期热稳定电流要求并校核前期投运的接地装置。

注意变压器中性点接地引下线数量和主接地网格连接点的控制，确认预留设备、设施的接地引下线合格，特别是隐蔽工程监理和验收。

严格控制施工质量和标准，对高土壤电阻率地区（场所）采取完善的均压和隔离措施，合格后方可投运。

变电站控保室独立敷设二次等电位接地网并与主接地网紧密连接。

2)运行中每年校核接地装置的热稳定容量，进行接地引下线导通检测和分析，定期通过开挖检查确定接地网的腐蚀（铜质材料除外），发现问题及时处理。

(2)防止雷电过电压事故：1)设计时因地制宜进行防雷设计。

敞开式变电站llOkV(66kV)进出线入口根据雷电活动强度、线路运行方式、雷电波入侵造成设备损坏等因素，加装金属氧化物避雷器；架空线路的防雷措施应按照线路在电网中的重要程度、线路走廊雷电活动强度、地形地貌及线路结构的不同进行差异化防雷配置。

2)高土壤电阻率地段，采取增加接地体、接地带、改变接地形式、换土、加装接地模块等有效措施。

3)加强避雷线运维工作，定期检查避雷线与杆塔接地连接的可靠性，严禁在避雷针、变电站架构，带避雷线的杆塔上搭挂其他线物（低压线、通信线、广播线、电视天线等）。

(3)防止变压器过电压事故：1)操作投切有效接地系统（llOkV及以上）中性点不接地的空载变压器时应先将中性点临时接地。

不接地变压器的中性点采用棒间隙和避雷器保护并校核间隙距离及与避雷器参数的配合，间隙动作后进行烧损情况检查并校核间隙距离。

2)变压器低压侧要装设避雷器保护。

(4)防止谐振过电压事故：1)通过运行方式和操作方式控制，防止llOkV（及以上）断路器断口均压电容与电磁式母线电压互感器发生谐振，新建、改造应采用电容式电压互感器。

2)选用励磁特性饱和点高的电压互感器，采取在其中性点串接消谐电阻、在零序电压互感器或开口三角绕组加阻尼等措施限制互感器铁磁谐振。

电气设备保护规范要求保护电气设备是确保电力系统安全稳定运行的关键步骤之一。

为了保障人员的安全以及设备的正常运行，制定电气设备保护规范是非常必要的。

本文将从线路保护、过电压保护和接地保护三个方面，介绍电气设备保护的规范要求。

一、线路保护线路保护是指对电力系统中各类线路进行防护的一种措施。

合理的线路保护措施可以有效地避免由于线路故障引起的电弧故障和电力系统的过负荷，保证电力系统的正常运行。

下面是线路保护的规范要求：1. 过载保护过载保护是防止电路负载超过其额定电流而引起设备和线路短路的一种保护方式。

按照国家标准，每个电气设备都应该配备相应的过载保护装置，以确保设备和线路在额定电流范围内正常工作。

2. 短路保护短路是指两个相通电势不同的回路产生直接连接。

为了避免短路故障对设备和线路的破坏，必须设置短路保护装置。

常见的短路保护装置包括熔断器、断路器等。

3. 地故障保护地故障是指电力系统中的导线与设备中的大地之间发生的电流故障。

为了避免地故障对人身安全和设备的损坏，应当配置地故障保护装置。

常用的地故障保护装置有保护继电器和不平衡电流保护装置。

二、过电压保护电力系统中的过电压是指电力系统的电压超过额定值的瞬间现象，可导致设备损坏或系统崩溃。

过电压保护是保障电设备正常运行的重要措施，以下是过电压保护的规范要求：1. 绝缘电阻测试绝缘电阻测试是衡量设备绝缘性能的一种重要手段。

每隔一段时间，应对设备进行绝缘电阻测试，以确保设备的绝缘性能在安全范围内。

2. 避雷器的应用避雷器是用来保护电气设备免受雷电引起的过电压损害。

在电气设备中配置避雷器是一种常见的过电压保护措施，可以有效地保护设备的安全运行。

三、接地保护接地保护是为了保障设备和人员的安全，当设备或线路故障时，电流能够快速地流向大地，避免触电事故的发生。

以下是接地保护的规范要求：1. 设备接地设备接地是指将设备的金属外壳或零线通过导线与大地相连接，以达到保护人身安全和设备的目的。
