暴风电视拆机图解 内部结构究竟是怎样的

现在暴风电视机出现的故障那么多，到底如何维修好一点呢？看了就知道了。

电视运行过程中有明显电流声1、关掉音量观察声音是扬声器还是机器内部发出。

2、如果内部发出多数是高压元器件发出。

3、如果扬声器发出，则声音控制调整合适不要太高，太高伴音失真而且有交流声。

电视有杂音—画面正常，但声音伴有杂音1、检查信号线是否接好存在接触不良，重新调整连接。

2、检查声音制式是否正确。

中国大陆为DK制式，应设置在DK或自动状态。

3、对该频道进行微动调整。

4、检查信号线是否有老化情况，更换优质的信号线。

5、电视插座上存在多种电器设备（DVD、功放、机顶盒等）共用一个电源插排，最好是分开不要共用。

6、检查电视附近是否存在其他电子设备干扰，例：剃须刀、电磁炉等，请移除电子设备或将电视换个房间、位置观察。

7、电视在工作的过程中，机器外表面发出是热胀冷缩导致机壳发出“咔嚓”响声。

如果是内部发出啪啪声连续并伴随着图像和伴音有异常则需要马上关机不能收看。

画面正常，但声音较小或者失真1、检查声音制式是否正确。

重新设置到DK或自动状态。

2、检查信号线是否接好存在接触不良，重新调整连接。

3、检查信号线是否有老化情况，更换优质的信号线。

4、电视插座上存在多种电器设备（DVD、功放、机顶盒等）共用一个电源插排，最好是分开不要共用。

5、检查电视附近是否存在其他电子设备干扰，例：剃须刀、电磁炉等，请移除电子设备或将电视换个房间、位置观察。

啄木鸟家庭维修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

法律说明商标Pantum和Pantum标识是珠海赛纳打印科技股份有限公司注册的商标。

Microsoft、Windows、Windows server和Windows Vista是微软公司在美国和/或其他国家注册的商标和注册商标。

对于本手册涉及的软件名称，其所有权根据相应的许可协议由所属公司拥有。

本手册涉及的其他产品和品牌名称为其相应所有者的注册商标、商标或服务标志。

版权本手册版权归珠海赛纳打印科技股份有限公司所有。

未经珠海赛纳打印科技股份有限公司事先书面同意，禁止以任何手段或形式对本手册进行复印、翻译、修改和传送。

版本：V 1.0免责声明珠海赛纳打印科技股份有限公司保留对本手册作出更改的权利。

如有更改，恕不另行通知。

用户未按手册操作而产生的任何损害，由用户本人承担。

同时，珠海赛纳打印科技股份有限公司除了在产品维修手册或服务承诺作出的明示担保外，未对本手册（包括排版或文字）作出任何明示或默示的担保或保证。

本产品被用于某些文档或图像的复印、打印、扫描或其他形式时，可能违反您所在地的法律。

您如果无法确定该使用是否符合所在地法律时，应向法律专业人士咨询后进行。

I安全信息在开始维修工作之前，请仔细阅读并理解下述安全和警告事项。

重要注意事项由于可能出现非专业人员维修而损坏本产品的风险，奔图公司强烈建议：应由经过奔图公司培训的技术人员来维修。

在维修本手册中规定的产品或零部件时，用户必须承担人身伤害和损坏本产品的风险，因此，在进行维修工作之前，须仔细阅读本维修手册，以便能够正确的操作和维护本产品。

请妥善保管本维修手册，以备将来维修之用。

警告、注意和注释的说明：* 请遵守警告，以防造成人身伤害。

* 请遵守警告，正确维修打印机，以防损坏。

* 当维修打印机时请注意和相关提示。

* 以下列出的是本手册中的各种“警告”信息。

II将本设备放置在一个平整、牢固而不易振动和受到撞击的表面上，如桌面。

将设备放置在标准的、已接地的电源插座附近。

教你怎样[拆解]液晶显示器---附图液晶显示器内部构造好久没有为大家献上液晶显示器的拆解了，在这新年之际，我们将为各位爱好液晶显示器的朋友，带来意想不到的“拆解大餐”。

可以说以往的拆解相比这一次都是小打小闹，跟随我们，将让您看到泡泡网小编怎样暴力拆解到液晶的“背光灯管”。

准备看小编暴力拆解三星首款26吋宽屏2693HM这次被我们开刀，还是一个非常抢眼的角色——三星首款26吋宽屏2693HM。

下面大家就跟随小编看看三星2693HM华丽的外表下到底都有什么装备……三星2693HM支架与屏幕靠4颗螺丝固定我们首先将支架上的螺丝卸下将屏幕与支架分离，下面就可以拆解屏幕了三星2693HM屏幕背部拥有4颗螺丝固定，都集中在底部背部的4颗螺丝已经全部拧下，不过该机缝合还是比较严实，将后盖揭开还真不易从屏幕底边突破，通过一个细缝，将其前后外壳分离初次拆机，一个人显得有些困难，多一个助手要轻松一些，LCD 频道主编王竹岩老师不幸成了小编的助手^_^由于怕把该机的卡扣处跷坏，拆机时我们格外细心，费了九牛二虎之力终于把前后壳掀开哈哈！拆解第一阶段告破，后盖已经打开，三星2693HM采用什么面板即将揭晓……本以为拆开后壳，就能够看到该机的面板型号，可以我们错了，还有一层需要揭开上图中，最上一层凸起的屏蔽罩下就是三星2693HM的供电模组和信号接收处理单元。

而大家所关心的面板型号埋在这个屏蔽罩下面……现将连接线拔下，上图中左侧为按键单元与电路板的接口，右侧为音箱的接口这里是供电模组与背光灯管供电单元的连接右上图中的电路是用来驱动液晶面板的关键部分而左上图则是其与信号处理单元连接的接口，此接口拔出很费劲，并且不是防反插设计将各个接口拔下之后，终于可以将上层拿开了，面板型号就在下面找到了！中华映管25.5吋TN液晶面板CLAA260WU01从三星2693HM确认为25.5吋宽屏之后，我们就已经知道了其采用的并不是三星液晶面板，因为三星SDI仅有比25.5吋大0.5吋的26吋TN液晶面板。

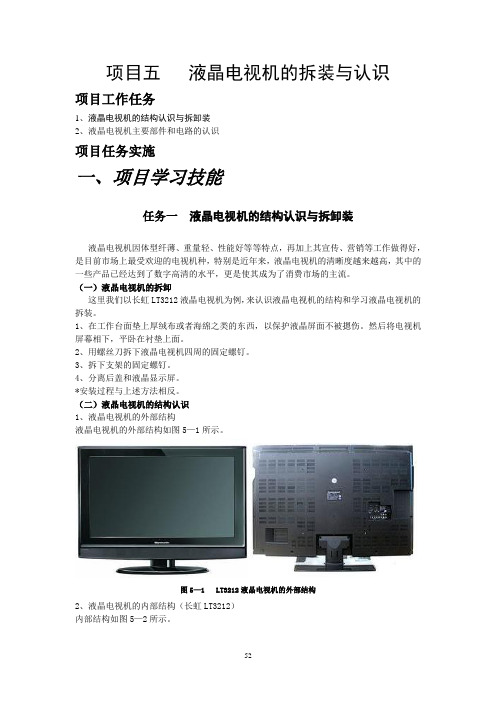

项目五液晶电视机的拆装与认识项目工作任务1、液晶电视机的结构认识与拆卸装2、液晶电视机主要部件和电路的认识项目任务实施一、项目学习技能任务一液晶电视机的结构认识与拆卸装液晶电视机因体型纤薄、重量轻、性能好等等特点，再加上其宣传、营销等工作做得好，是目前市场上最受欢迎的电视机种，特别是近年来，液晶电视机的清晰度越来越高，其中的一些产品已经达到了数字高清的水平，更是使其成为了消费市场的主流。

（一）液晶电视机的拆卸这里我们以长虹LT3212液晶电视机为例，来认识液晶电视机的结构和学习液晶电视机的拆装。

1、在工作台面垫上厚绒布或者海绵之类的东西，以保护液晶屏面不被摁伤。

然后将电视机屏幕相下，平卧在衬垫上面。

2、用螺丝刀拆下液晶电视机四周的固定螺钉。

3、拆下支架的固定螺钉。

4、分离后盖和液晶显示屏。

*安装过程与上述方法相反。

（二）液晶电视机的结构认识1、液晶电视机的外部结构液晶电视机的外部结构如图5—1所示。

图5—1 LT3212液晶电视机的外部结构2、液晶电视机的内部结构（长虹LT3212）内部结构如图5—2所示。

（a ） LT32510内部结构实物图（b ） LT32510内部结构方框图图5—1 LT3212内部结构图（三）任务学习评价（四）课后学习探究 评价内容配分 自评 互评 师评 得分 基础知识能识别液晶电视机的电路板 10 操作技能正确熟练的拆装液晶电视机 70 职业态度认真严肃的学习态度 5 严谨条理的操作态度 5 安全文明素养 文明拆装液晶电视机，操作结束后清理现场，保证不漏装、错装元器件和螺钉 10查询网络，认识、了解更多液晶电视机的外部、内部结构和组成。

任务二液晶电视机主要部件和电路的认识（一）液晶电视机主要部件和电路的认识液晶电视机主要部件包括逆变器、逻辑驱动板、电源板、按键板和主板等。

我们以长虹LS15机芯为例，对液晶电视机的实物图、方框、电路图、功能作用和各部分可能发起的故障等进行学习探究。

暴风超体电视开箱体验家里的电视也很久没有更新了，最近互联网电视的势头很大，刚好看到了一款叫做“暴风超体电视”的互联网电视，卤煮可是暴风影音的忠实用户，并且对它所推出的分体设计很有兴趣，在趁着组活动，就果断购入了55吋的暴风超体电视。

物流还是很快的，昨晚下的单，今天就送到了。

只想很大，但是送来的时候是没有压痕的。

背面上写着“犒赏奋斗的青春”。

箱子上有写安装步骤（不过我忘了拍），按照步骤来操作，基本一个人就可以把电视从箱子里拿出来。

一打开就可以看到玫瑰金的机身了，还是很好看的。

这个是电视的两个底座，安装非常简单，只要拧几颗螺丝就可以了，一个人基本就可以完成整个安装。

安装后的样子，虽然看上去很小，但是三角形的结构，还是比较有稳定性的，用风扇对着吹也不会怎么打晃。

跟玫瑰金的手机对比一下~感觉暴风超体电视的颜色更饱满。

接下来说说这个TVkit（电视主机）。

当初也是冲着这个可插拔式分体结构买的，可以进行单独升级，不必整机升级还是可以省下不少钱的。

而且造型上小巧，外观上也比较一体、完整。

只要插到电视背后就可以使用啦，即插即用，无需关机~东西都装好啦可以开机了~ UI看起来分简洁，屏幕背景是动态的，操作时画面切换也让人觉得很舒服，并且运行速度很快，没有卡机现象。

暴风超体电视是配置了2G+16G的大内存，可以同时缓存很多影片这一点让人很心水。

还有资源这方面，略微的搜索了一下，前段时间刚上线的大片，综艺啥的，暴风里基本都有了，比如《精灵旅社2》、《万万没想到》、《奇葩来了》等等。

关于暴风说的会针对用户观影习惯，推荐他们喜欢影片这一点，由于我也刚拿到手，所以还不好说，等我多使用一段时间看看怎么样。

这是我第一次购买使用互联网电视，就目前看来，暴风超体电视还是没有让我失望的。

为了对液晶显示器部也有个更加深入的了解，特地选择了一款具有代表性，并且较为畅销的消费级液晶显示器，把它大卸八块，仔细瞧瞧它的内部构造。

这款LCD 显示器采用了超窄边框和超薄机身设计，体积小，结构紧密，不禁让我们想到拆卸一定不会容易（事实证明也是如此）。

液晶显示器的标签上一般都会有“为避免触电，请勿自行打开后盖。

若需服务，请与专业或授权人员联系。

”的说明，所以请DIY们一定不要私自拆卸液晶显示器。

由于LCD 内部构造非常精密，今天的主角随时存在着“牺牲”的可能性，所以请大家务必记住她的芳名——纯净界EZ15D 。

拆下塑料背板以后会看见金属屏蔽罩，它的作用主要是防止电磁波对内部电路板的干扰，当然对散热也有帮助。

上图为数据线接口处的一层金属覆盖物，用于接口处的防干扰，可见纯净界在细微之处也做的一丝不苟。

拆下金属屏蔽罩后，就可以清楚的看见内部的电路板了。

它们是用螺丝固定在屏蔽罩上的，把它们拆下来看的更清楚些。

这是两块电路板。

左边的为整个液晶显示器的核心。

显示卡的模拟信号就是传输到这里，经过LCD 控制芯片处理后转成数字信号，再输出到LCD 液晶显示面板上的。

其上的主控芯片为MRT （晶捷），目前三星、现代、明基、瑞轩、光威等多家厂商都在使用这款芯片。

右边的电路板叫高压单元。

由于采用的是四灯管背光源设计，所以和一般的LCD 显示器的电压控制电路板有些不同，其两端各有一对连接灯管的接口（上图白色的长方条），可以给LCD 的四根灯管同时提供稳定的电源。

采用四灯管技术的优势在于，能均匀的补充屏幕光源，避免屏幕灰暗现象的存在，同时还可以增加色彩的表现力。

这是拆下金属屏蔽盖后的EZ15D 的照片，可以清楚看见左边四条灯管的电源接线，中间的两条为数据线。

中间白色的就是反光板和玻璃基板，四周用金属边框和塑料边框牢牢固定。

我们接着往下拆。

这就是大家经常看见的液晶显示屏。

它的两边压合了集成电路板（PCBA），用于让面板电路和控制电路连接，传递电信号。

电视作为生活中的娱乐方式之一，家家户户都必备电视，家里的暴风TV 电视偶尔出现故障该怎么做呢，下面咱们来看看电源板的介绍，电视出现故障时的简单处理维修技巧：所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu 供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压（400V左右），接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。

其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路（高压板）供电。

保护电路，在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358。

过流过压保护电路，在维修时可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用。

然后再进行维修。

1.开机前，先确认有无炸件、电容鼓包现象，如有应先更换并把相关的器件全部都测量一遍。

建议更换所有损坏器件后试机时，最好把原机保险丝除掉，接上一个220V/100W的灯泡，这样可以有效防止再次炸件。

2.主开关电压+24V或+12V的输出电流较大，对整流二极管要求较高，一般采用低压差的大功率肖特基二极管，不能用普通的整流二极管替换。

另外接负载后，电压反而上升，多属于电源滤波不好引起。

3.电源带负载能力差，首先要测一下PFC电压是否正常（380v），如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。

4.电源板上，贴有**三角形标记的散热片以及散热片下面的电路，均为热地。

严谨直接用手接触！注意任何检测设备，都不能直接跨接在热地和冷地之间！以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

型号：VPCS118EC/B这型号就是SR系列的后期产品，外观布局都和SR类似。

现在的SONY电脑大部分都是从后面拆开。

机器上面都有提示的，非常好拆了，现在SONY机器比以前好拆多了。

拆1颗螺丝，可以见到内存，内存是2根2GB DDR3 1066 劲永牌然后2颗螺丝，打开硬盘盖，看到硬盘固定硬盘的螺丝有3颗（红圈注明），提示3个点的2颗螺丝卸下，可以把光驱取出（蓝圈注明）卸下硬盘，光驱，我们可以看到硬盘是TOSHIBA 320GB 菲律宾制造光驱型号：AD-7930H 2009.12.22马来西亚生产然后是键盘了，和此前的键盘设计几乎是一样的，CW系列一样，1颗螺丝藏在盖子里面；CS,CR等都是3颗螺丝固定键盘。

有经验的人一下就知道怎么操作。

卸下3颗螺丝（红线标明），然后顶一下键盘（蓝圈标明），键盘就起来了。

拆下键盘后，我们再来看电脑正面把背面剩下的17颗螺丝全部拆掉(注意硬盘处的4颗螺丝，E型接口处隐藏了1颗螺丝)把后盖掀起，我们再看底壳上也有几个地方可以继续拆我们可以看几处细节情况再看主机了，按照上面的提示，5颗螺丝可以拆下风扇，细看风扇，是Panasonic的。

自从SONY CS系列风扇开始出问题后，SONY电脑上面的TOSHIBA风扇就很少出现了。

绝大部分都是Panasonic的。

之前都是用日系列的产品，可能是和TOSHIBA关系蛮好的。

日系列产品互相支持。

再看主板要拆主板还要先把主板上面的一块小板子拆掉，按照那小板子上面箭头的提示把相关的9颗螺丝卸下,正面要把无线网卡的线拔掉这种无线网卡是新的，Intel Centrino 6200这块小板上面有E型接口，我们可以称它为E口板。

E口板上面有2个USB接口，网口，无线网卡，电池接口。

这块E口板非常重要，相信如果没有这块小板，电脑肯定无法开机拆下E口板，我们再来看电脑这下我们就可以拆主板了，主板上面有3颗螺丝，但是正面还有1颗螺丝。

当然正反两面和主板连接的线要拔掉。

cdy-tn20拆机教程
一、拆卸CDY- TN20电视机后盖
1.首先要关闭电源,以免操作时静电击穿电路板;
2.用螺丝刀或镊子轻撬开后壳上的卡扣;
3.然后就可以看到后面板了;
4.最后只需要取下后盖即可。

二、清理主板
1.用螺丝刀或者镊子从底部往外翘;
2.拿出内存条,拔掉电源线;
3.打开屏蔽罩和电容器(注意不能碰坏其他元件),并小心翼翼地将屏蔽罩与电容器分离;
4.把显示器连接线和电源线也都拔掉;
5.这样整个电脑主板就基本被拆解完成了,只剩下电源部分了;
6.在电源上有一块小小的电路板,里面集成了各种电子元件,还有电阻电容等,我们直接用手指甲将它扣起来即可。

7.用吹风筒吹干净主板表面的灰尘,如果有必要的话,还应该再用刷子刷一遍,然后晾干;
8.然后将新买回来的电源按照原位置装好,拧紧所有的螺丝钉,插入电源的连接线,并且固定好。

9.检查所有的连接线是否正确无误,并重新给主板通电测试,一切正常后就大功告成啦!三、安装电源1.电源连接线连接到电源上;2.按照原来的连接顺序,依次插入电源线,电源插头,信号线,视频线;3.按照原来的连接方式,依次将各种电源线连接到对应的接口上,并且固定好;4.给电源加电,进行通电测试,看看电源是否工作正常。

暴风电视拆机图解内部结构究竟是怎样的 继乐视、小米之后，国内另一家互联网公司--暴风影音也发布了旗下的智能电视产品，而且同样是分体式设计。

而今天我们就来看看爱玩客带来的暴风电视的内部结构究竟是怎样的。

 同样是分体式设计，暴风电视的思路与小米电视3略有不同，其主机跟电脑硬盘差不多大，无需线路连接，只要插进电视背部的凹槽即可使用。

而这个主机更像是单独的电脑或者盒子，简单来说就是承载了智能系统部分，而音响还是集成在电视显示器上，从结构来说，这是暴风与小米的主要区别。

  拆解之初遇到了一些小麻烦，暴风电视背部下方保护盖的螺丝槽都比较深，拆手机用的螺丝刀长度不够，还好最终通过延长部件解决了这个问题，看来无论iFixit还是国内的老A工具，拆大件时仍多少有些局限。

 打开保护盖后，可以看到暴风电视内部结构还是比较规整的，每块主板都有相应的螺丝固定，一些比较长的线路规划有相应的走线槽，避免出现凌乱的情况，之前拆解一些品牌的电视时，经常会出现各种胶带密布、线路乱七八糟的情况。

电视的整体供电部分，做了相应的散热处理，包括正面类似显卡的金属片散热，以及背部的石墨散热板。

 中间部分则是液晶模组控制芯片，它有单独的金属保护罩，芯片上还有硅脂散热。

我们拆解的这台是55英寸版本的暴风电视，其屏幕分辨率达到了4K级别，面板供应商为LG，是在售三个尺寸中配置最高的，这块屏幕刷新率为60Hz，采用蓝光芯片+RG高色域荧光粉技术，最高可达89% NTSC色域，可视角度为178°，动态响应8ms，亮度达到了350尼特。

 拿下金属保护罩之后，可以看到该机液晶模组控制芯片为LG生产，而这块液晶面板也是LG的产品。

至于42英寸和50英寸版本，根据官网信息，均采用群创光电的面板。

另外，机身下边框内是侧入式ELED背光模组，想进一步拆解就要拿掉这里的固定金属板。

 整体来看，暴风电视内部的拆解比较轻松，但是由于零部件和螺丝比较多，还是花了不少时间，同时对于记忆力要求比较高，不同种类的螺丝用在什幺地方，每个部件装在什幺位置，包括先后顺序，这些都要记下来，难度相较大部分手机要高很多。

液晶电视机各部件图解液晶电视机的整机结构如图1-1所示，它主要包括四大部分：分别是电源板（提供电压）、高压板（点灯用）、驱动板（处理信号）、逻辑板（处理驱动板送过来的信号变成液晶屏可以识别的信息）。

图1-1其它结构的液晶电视内部如图1-2所示，可以看出，虽然和第一台机器不完全一样，但是大同小异，都有四大部分所构成，这个机器是一台超高清的机器，因此它有一块120HZ的倍频板，主要用来提高扫描频率，提高清晰度，再一个就是这个机器支持读取USB设备里的图片、音乐、视频等资料，属于比较先进的机型。

图1-2倍频板如图1-3所示，倍频板主要作用是提高扫描频率，用来提高清晰度，扫描频率可以达到120HZ，这样就可以在很大的程度上去提高清晰度。

图1-3液晶电视机的灯管如图1-4所示，它和液晶显示器是不一样的，液晶显示器的灯管一般在背光板的上面和下面分布，而液晶电视由于屏幕尺寸大，因此它的灯管会全部分布在液晶屏的后面，从上到下，规则排列。

接下来我们来看一下各种电源板，电源板基本都可以通代的，代换原则是大代小，也就是说，大屏幕尺寸的电源板可以代替小屏幕的，大电流的电源板可以代替小电流的电源板。

32寸的电源板如图1-6所示。

37寸的电源板如图1-8所示，可以看到，它的体积比32寸的要大，也就是说，越大尺寸的液晶电视，它的电源板的功率也就越大，相应的体积也就越大。

42寸的液晶电视电源如图1-10所示，这个电源在图中看的可能比较小，而实际上这个电源的体积是非常大的。

图1-10它的接口电路如图1-11所示，它的输出电压主要有24V、12V、5V、5VSB、ON/OFF，其中待机时只有5VSB在工作，只要ON/OFF 得到主板反馈过来的5V或者直接将5VSB短接到ON/OFF脚上，这个电源才可以启动液晶电视的高压板液晶电视的高压板，基本是24V的，这一点是和显示器不同的，显示器（24寸或以下）的高压板一般是12V的，24V的电源直接来源于液晶电视的开关电源，还有一点和液晶显示器不同的是，液晶电视的灯管接口，一个口是管2个灯，而显示器的高压板，一个口是管一个灯，和液晶显示器相同的是：液晶显示器和液晶电视的高压板都有大口和小口之分，如图1-13所示，这是一款12灯大口的通用型液晶电视高压板。
