【2-3】已知直线AD和点C、B的两面投影，判别C、B是否在 AD上，已知点E在AD上，AE:ED为3：5，作出AD的侧面投影 和点E的三面投影。
【2-4】作直线AB的真长及其对投影面H、V的倾角α 、β ，在AB 上作与点A相距25mm的点C的两面投影。
【2-5】求作直线CD的真长及与投影面V、W的倾角α 、β 。
【7-6】求作一直线IJ垂直于△ABC，与直线DE、FG都相交。
【8-1】求作直线AB的真长和倾角α 、β 。
【8-2】求作点A与直线BC间的真实距离。
【8-3】求作吸气罩相邻壁面之间夹角的真实大小。
【8-4】求作两平行线AB、CD所确定平面的倾角α 和β 。
【8-5】求作正垂面平行四边形ABCD的真形
【4-7】作图检验点D和直线AE是否在△ABC平面上。
【5-1】在平行四边形ABCD平面上取一点E，使其距离V面25mm， 距离W面10mm，求作点E的两面投影。
【5-2】已知矩形平面ABCD上的△EFG的水平投影，作出其正面 投影。
【5-3】补全平面图形ABCDEFG的正面投影。
【5-4】已知平行四边形ABCD上有一个直角等腰三角形△EFG，FG 为水平线，直角顶点E在FG的后上方，求作平面ABCD的α 倾角， 并完成直角等腰△EFG的两面投影。
【8-6】求作∠ABC的真实大小。
【8-7】已知直线AB的端点B比A高，AB的真长为35mm，补全AB的 正面投影。
【8-8】补全矩形ABCD的水平投影。
【8-9】求作△ABC与正面V的倾角β ，并过点D作△ABC的垂线DE， 作出垂足E，注明点D与△ABC的真实距离。
【8-10】已知∠ABC＝45°，点C在直线AB的前方，补全∠ABC的 水平投影。
【2-6】已知直线AB对投影面H的倾角α ＝30°，补全它的正平 投影，并回答有几解，图中任求一解。
【2-7】通过作图检验直线AB、CD、EF的相对位置。
【3-1】检验直线AB、CD的相对位置。
【3-2】已知一直线与直线AB、CD都相交，且与直线EF交于分线 段EF成2：3的点，求作该直线的两面投影。
【6-4】检查下列直线与平面或平面与平面的相对位置。
【7-1】作图检验下列直线与平面或平面与平面的相对位置。
【7-3】过点A作直线与直线BC、OX轴都相交。
【7-4】已知等腰△ABC的底边BC,顶点A在BC的前方，补全△ABC 的水平投影。
【7-5】求作一直线与AB平行，与CD、EF都相交。
【1-6】已知点A(40,20,60)；点B(0,0,50)；点C在点A的正前方 10mm；点D在点A之下50mm、之右15mm，且在V面上；点E在点D的 正左方20mm。作诸点的两面投影，并表明可见性。
【2-1】判别下列直线对投影面的相对位置。
【2-2】过点A作下列直线的三面投影。⑴一般位置直线AB，B在 A之上5mm、A之左20mm、A之后10mm;⑵正平线AC，C在A的右上方 ，α＝30°，长25mm;⑶正垂线AD，D在A之正前方15mm;⑷侧平 线AE，E在A的后下方，β＝45°,长20mm。
【1-4】已知点A与W面距离为20mm；点B距点A12mm；点C与点A是 对V面的重影点，在点A的正前方15mm；点D在点A的正下方20mm 。补全诸点的三面投影，并表明可见性。
【1-5】已知点A与H、V面等距，点B在V面上，与点A是对V面的 重影点；点C在点A之右55mm、之后15mm、之下10mm；点 D(40,20, 30)；点E在点D的正下方20mm。作出点A的水平投影， 以及点B、C、D、E的两面投影，并表明可见性。
【5-5】已知正垂面△DEF,求作下列平面和直线：(1)过点A作平 面P∥△DEF；(2)过正垂线BC作平面Q∥△DEF(3)IJ∥△DEF，补 全直线IJ的正面投影；(4)过点K作正平线KL∥△DEF，长度任意 。
【5-6】已知◇EFGH,求作下列平面和直线：(1)过点A作平面∥◇ EFGH；(2)△BCD∥◇EFGH，补全△BCD的正面投影；(3)IJ∥◇ EFGH，补全直线IJ的侧面投影；(4)过直线KL∥◇EFGH上的侧平 线的平面。
【3-3】求作与直线AB、CD、EF都相交的正平线。
【3-4】求作直线EF，使EF与直线CD交于V面之前20mm的E点，且 EF∥AB，EF的真长为15mm。
【3-5】已知两交叉线AB、CD的水平投影和正面投影，求作它们 的侧面投影，并标注三对重影点的三面投影及可见性。
【3-6】求作点A到直线BC的垂线、垂足和真实距离。
画法几何及土木工程制图习题集答案武汉理工 大学出版社_图文.ppt

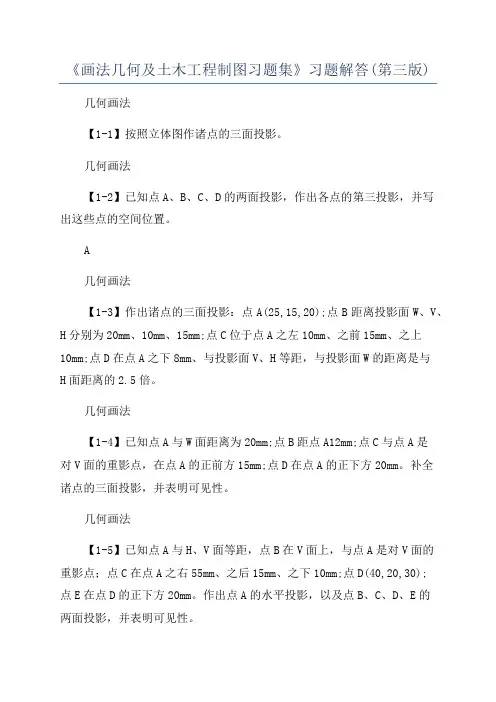

【1-2】已知点A、B、C、D的两面投影，作出各点的第三投影， 并写出这些点的空间位置。
A
Hale Waihona Puke 【1-3】作出诸点的三面投影：点A(25,15,20)；点B距离投影面 W、V、H分别为20mm、10mm、15mm；点C位于点A之左10mm、之前 15mm、之上10mm；点D在点A之下8mm、与投影面V、H等距，与投 影面W的距离是与H面距离的2.5倍。
【5-7】求作下列直线与平面的交点，并判别其可见性。
【6-1】求作下列两平面的交线，并判别其可见性。
【6-2】已知平面△ABC和直线DE，求作下列直线或平面。 ⑴过点F作直线FG⊥△ABC；⑵过直线IJ作平面IJK⊥△ABC；⑶过 点P作平面PQR⊥DE。
【6-3】已知平面P、Q，直线AB、CD，求作下列直线或平面。 ⑴过点E作直线EF⊥平面P，直线EG⊥平面Q；⑵过直线IJ作平面 IJK⊥平面P,过直线IJ作平面R⊥平面Q；⑶过点U作平面S⊥AB， 作平面T⊥CD。
【4-4】已知正垂面P的正面迹线PV以及其上的△ABC的水平投影， 补全正垂面的正面迹线和水平迹线，以及△ABC的三面投影。
【4-5】已知平面P上的正方形ABCD的一条对角线AC为侧垂线，平 面P与水平面H的倾角为45°，顶点B在AC的后上方，完成正方形 的三面投影。
【4-6】已知正方形ABCD的后边AB为正平线，且AB的侧面投影及 正方形的正面投影，补全正方形的侧面投影。
【3-7】作两交叉线AB、CD的公垂线，并表明AB、CD之间的真实 距离。
【4-1】按下列平面对投影面的相对位置，分别填写它们的名称 和角度。
【4-2】过点A作正平面P;过点B作侧垂面Q和R，β ＝60°；过CD 作正垂面T。
β
【4-3】已知AB为正方形ABCD铅垂面的左后边，β ＝60°,补全 其两面投影；已知水平面正三角形EFG的顶点E的两面投影，后 边FG为侧垂线，边长为20mm，补全其两面投影。
