逻辑运算指令

逻辑运算指令
逻辑运算指令是计算机中用于执行逻辑运算的指令。

逻辑运算指令通常用于判断条件、控制程序流程和实现逻辑运算等操作。

常见的逻辑运算指令包括：
1. 与运算（AND）：将两个操作数的对应位进行逻辑与运算，结
果为1的位表示相应位置的两个操作数都为1，否则为0。

2. 或运算（OR）：将两个操作数的对应位进行逻辑或运算，结果为1的位表示相应位置的两个操作数中至少一个为1，否则为0。

3. 非运算（NOT）：对一个操作数进行逻辑非运算，将其每个位
取反，即1变为0，0变为1。

4. 异或运算（XOR）：将两个操作数的对应位进行逻辑异或运算，结果为1的位表示相应位置的两个操作数中只有一个为1，否则为0。

5. 移位运算：包括逻辑左移、逻辑右移、算术左移和算术右移
等操作，用于将操作数的位向左或向右移动指定的位数。

6. 条件运算（IF）：用于判断给定的条件是否成立，如果条件成立，则执行一段指定的代码，否则执行另一段指定的代码。

这些逻辑运算指令在计算机中被广泛应用于控制流程、条件判断、位操作、加密算法等场景。

根据不同的计算机体系结构和编程语言，具体的逻辑运算指令以及操作符可能会有所不同。

引言概述：单片机指令是嵌入式系统设计中至关重要的一部分，它们定义了单片机的功能和操作。

本文是单片机指令大全系列的第二部分，旨在提供更多全面的单片机指令信息，帮助读者更好地理解和应用单片机指令。

正文内容：一、移位指令1.逻辑左移指令:将操作数的每一位向左移动一位，并且最低位填充0。

2.逻辑右移指令:将操作数的每一位向右移动一位，并且最高位填充0。

3.算术右移指令:将操作数的每一位向右移动一位，并且最高位保持不变。

4.循环左移指令:将操作数的每一位向左循环移动一位，即最高位移动到最低位。

5.循环右移指令:将操作数的每一位向右循环移动一位，即最低位移动到最高位。

二、逻辑运算指令1.逻辑与指令:对操作数进行逻辑与运算，将两个二进制数对应位上的值进行逻辑与操作。

2.逻辑或指令:对操作数进行逻辑或运算，将两个二进制数对应位上的值进行逻辑或操作。

3.逻辑非指令:对操作数进行逻辑非运算，将二进制数的每一位取反。

4.逻辑异或指令:对操作数进行逻辑异或运算，将两个二进制数对应位上的值进行逻辑异或操作。

5.逻辑移位指令:将操作数进行逻辑左移或右移。

三、算术运算指令1.加法指令:对操作数进行加法运算，并将运算结果保存到指定的寄存器或存储器中。

2.减法指令:对操作数进行减法运算，并将运算结果保存到指定的寄存器或存储器中。

3.乘法指令:对操作数进行乘法运算，并将运算结果保存到指定的寄存器或存储器中。

4.除法指令:对操作数进行除法运算，并将运算结果保存到指定的寄存器或存储器中。

5.移位指令:对操作数进行移位运算，包括算术左移、算术右移、循环左移和循环右移。

四、输入输出指令1.读取输入指令:从指定的输入设备读取数据，并将数据保存到指定的寄存器或存储器中。

2.输出显示指令:将指定的数据从寄存器或存储器中读取，并显示到指定的输出设备上。

3.端口输入指令:从指定的端口读取数据，并将数据保存到指定的寄存器或存储器中。

4.端口输出指令:将指定的数据从寄存器或存储器中读取，并输出到指定的端口上。

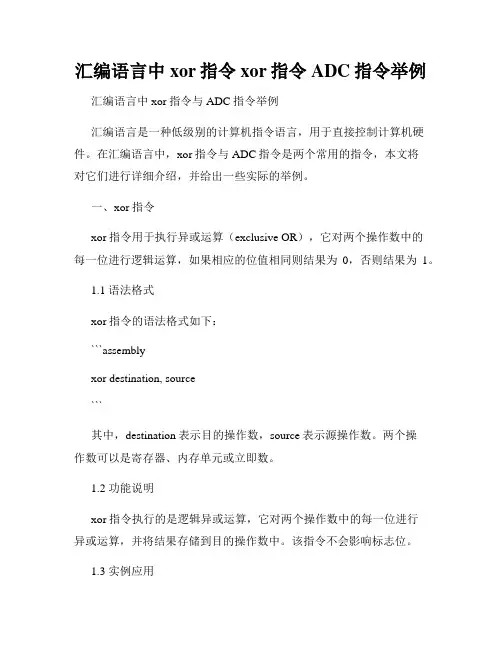

汇编语言中xor指令xor指令ADC指令举例汇编语言中xor指令与ADC指令举例汇编语言是一种低级别的计算机指令语言，用于直接控制计算机硬件。

在汇编语言中，xor指令与ADC指令是两个常用的指令，本文将对它们进行详细介绍，并给出一些实际的举例。

一、xor指令xor指令用于执行异或运算（exclusive OR），它对两个操作数中的每一位进行逻辑运算，如果相应的位值相同则结果为0，否则结果为1。

1.1 语法格式xor指令的语法格式如下：```assemblyxor destination, source```其中，destination表示目的操作数，source表示源操作数。

两个操作数可以是寄存器、内存单元或立即数。

1.2 功能说明xor指令执行的是逻辑异或运算，它对两个操作数中的每一位进行异或运算，并将结果存储到目的操作数中。

该指令不会影响标志位。

1.3 实例应用下面是一些使用xor指令的实际应用示例：例1：将寄存器AX清零```assemblyxor ax, ax```上述示例中，将寄存器AX与自身进行异或运算，结果为0，相当于将AX寄存器清零。

例2：两个数交换```assemblymov ax, 5mov bx, 10xor ax, bxxor bx, axxor ax, bx```上述示例中，通过使用xor指令，可以实现两个变量的值交换，无需使用额外的寄存器。

二、ADC指令ADC指令用于执行带进位的加法运算（add with carry）。

在执行ADD指令时，如果标志位中的进位标志CF为1，则ADC指令会将该进位加入到运算中。

2.1 语法格式ADC指令的语法格式如下：```assemblyadc destination, source```其中，destination表示目的操作数，source表示源操作数。

两个操作数可以是寄存器、内存单元或立即数。

2.2 功能说明ADC指令执行的是带进位的加法运算，它相当于源操作数与目的操作数之和再加上进位标志CF的值。

汇编指令百科名片汇编指令是汇编语言中使用的一些操作符(如mov,inc,loop)和助记符,还包括一些伪指令(如assume,end)。

用于告诉汇编程序如何进行汇编的指令，它既不控制机器的操作也不被汇编成机器代码，只能为汇编程序所识别并指导汇编如何进行。

目录一、数据传输指令二、算术运算指令三、逻辑运算指令四、串指令五、程序转移指令六、伪指令编辑本段一、数据传输指令它们在存贮器和寄存器、寄存器和输入输出端口之间传送数据。

1. 通用数据传送指令MOV 传送字或字节.MOVSX 先符号扩展,再传送.MOVZX 先零扩展,再传送.PUSH 把字压入堆栈.POP 把字弹出堆栈.PUSHA 把AX,CX,DX,BX,SP,BP,SI,DI依次压入堆栈.POPA 把DI,SI,BP,SP,BX,DX,CX,AX依次弹出堆栈.PUSHAD 把EAX,ECX,EDX,EBX,ESP,EBP,ESI,EDI依次压入堆栈.POPAD 把EDI,ESI,EBP,ESP,EBX,EDX,ECX,EAX依次弹出堆栈.BSWAP 交换32位寄存器里字节的顺序XCHG 交换字或字节.( 至少有一个操作数为寄存器,段寄存器不可作为操作数) CMPXCHG 比较并交换操作数.( 第二个操作数必须为累加器AL/AX/EAX )XADD 先交换再累加.( 结果在第一个操作数里)XLAT 字节查表转换.── BX 指向一张256 字节的表的起点, AL 为表的索引值(0-255,即0-FFH); 返回AL 为查表结果. ( [BX+AL]->AL )2. 输入输出端口传送指令.IN I/O端口输入. ( 语法: IN 累加器, {端口号│DX} )OUT I/O端口输出. ( 语法: OUT {端口号│DX},累加器)输入输出端口由立即方式指定时, 其范围是0-255; 由寄存器DX 指定时, 其范围是0-65535.3. 目的地址传送指令.LEA 装入有效地址.例: LEA DX,string ;把偏移地址存到DX.LDS 传送目标指针,把指针内容装入DS.例: LDS SI,string ;把段地址:偏移地址存到DS:SI.LES 传送目标指针,把指针内容装入ES.例: LES DI,string ;把段地址:偏移地址存到ES:DI.LFS 传送目标指针,把指针内容装入FS.例: LFS DI,string ;把段地址:偏移地址存到FS:DI.LGS 传送目标指针,把指针内容装入GS.例: LGS DI,string ;把段地址:偏移地址存到GS:DI.LSS 传送目标指针,把指针内容装入SS.例: LSS DI,string ;把段地址:偏移地址存到SS:DI.4. 标志传送指令.LAHF 标志寄存器传送,把标志装入AH.SAHF 标志寄存器传送,把AH内容装入标志寄存器.PUSHF 标志入栈.POPF 标志出栈.PUSHD 32位标志入栈.POPD 32位标志出栈.编辑本段二、算术运算指令ADD 加法.ADC 带进位加法.INC 加 1.AAA 加法的ASCII码调整.DAA 加法的十进制调整.SUB 减法.SBB 带借位减法.DEC 减 1.NEC 求反(以0 减之).CMP 比较.(两操作数作减法,仅修改标志位,不回送结果).AAS 减法的ASCII码调整.DAS 减法的十进制调整.MUL 无符号乘法.IMUL 整数乘法.以上两条,结果回送AH和AL(字节运算),或DX和AX(字运算), AAM 乘法的ASCII码调整.DIV 无符号除法.IDIV 整数除法.以上两条,结果回送:商回送AL,余数回送AH, (字节运算);或商回送AX,余数回送DX, (字运算).AAD 除法的ASCII码调整.CBW 字节转换为字. (把AL中字节的符号扩展到AH中去)CWD 字转换为双字. (把AX中的字的符号扩展到DX中去)CWDE 字转换为双字. (把AX中的字符号扩展到EAX中去)CDQ 双字扩展. (把EAX中的字的符号扩展到EDX中去)编辑本段三、逻辑运算指令AND 与运算.or 或运算.XOR 异或运算.NOT 取反.TEST 测试.(两操作数作与运算,仅修改标志位,不回送结果).SHL 逻辑左移.SAL 算术左移.(=SHL)SHR 逻辑右移.SAR 算术右移.(=SHR)ROL 循环左移.ROR 循环右移.RCL 通过进位的循环左移.RCR 通过进位的循环右移.以上八种移位指令,其移位次数可达255次.移位一次时, 可直接用操作码. 如SHL AX,1.移位>1次时, 则由寄存器CL给出移位次数.如MOV CL,04SHL AX,CL编辑本段四、串指令DS:SI 源串段寄存器:源串变址.ES:DI 目标串段寄存器:目标串变址.CX 重复次数计数器.AL/AX 扫描值.D标志0表示重复操作中SI和DI应自动增量; 1表示应自动减量.Z标志用来控制扫描或比较操作的结束.MOVS 串传送.( MOVSB 传送字符. MOVSW 传送字. MOVSD 传送双字. )CMPS 串比较.( CMPSB 比较字符. CMPSW 比较字. )SCAS 串扫描.把AL或AX的内容与目标串作比较,比较结果反映在标志位.LODS 装入串.把源串中的元素(字或字节)逐一装入AL或AX中.( LODSB 传送字符. LODSW 传送字. LODSD 传送双字. )STOS 保存串.是LODS的逆过程.REP 当CX/ECX<>0时重复.REPE/REPZ 当ZF=1或比较结果相等,且CX/ECX<>0时重复.REPNE/REPNZ 当ZF=0或比较结果不相等,且CX/ECX<>0时重复.REPC 当CF=1且CX/ECX<>0时重复.REPNC 当CF=0且CX/ECX<>0时重复.编辑本段五、程序转移指令1>无条件转移指令(长转移)JMP 无条件转移指令CALL 过程调用RET/RETF过程返回.2>条件转移指令(短转移,-128到+127的距离内)( 当且仅当(SF XOR OF)=1时,OP1<OP2 )JA/JNBE 不小于或不等于时转移.JAE/JNB 大于或等于转移.JB/JNAE 小于转移.JBE/JNA 小于或等于转移.以上四条,测试无符号整数运算的结果(标志C和Z).JG/JNLE 大于转移.JGE/JNL 大于或等于转移.JL/JNGE 小于转移.JLE/JNG 小于或等于转移.以上四条,测试带符号整数运算的结果(标志S,O和Z).JE/JZ 等于转移.JNE/JNZ 不等于时转移.JC 有进位时转移.JNC 无进位时转移.JNO 不溢出时转移.JNP/JPO 奇偶性为奇数时转移.JNS 符号位为"0" 时转移.JO 溢出转移.JP/JPE 奇偶性为偶数时转移.JS 符号位为"1" 时转移.3>循环控制指令(短转移)LOOP CX不为零时循环.LOOPE/LOOPZ CX不为零且标志Z=1时循环.LOOPNE/LOOPNZ CX不为零且标志Z=0时循环.JCXZ CX为零时转移.JECXZ ECX为零时转移.4>中断指令INT 中断指令INTO 溢出中断IRET 中断返回5>处理器控制指令HLT 处理器暂停, 直到出现中断或复位信号才继续.WAIT 当芯片引线TEST为高电平时使CPU进入等待状态. ESC 转换到外处理器.LOCK 封锁总线.NOP 空操作.STC 置进位标志位.CLC 清进位标志位.CMC 进位标志取反.STD 置方向标志位.CLD 清方向标志位.STI 置中断允许位.CLI 清中断允许位.编辑本段六、伪指令DW 定义字(2字节).PROC 定义过程.ENDP 过程结束.SEGMENT 定义段.ASSUME 建立段寄存器寻址.ENDS 段结束.END 程序结束.七、处理机控制指令：标志处理指令CLC（进位位置0指令）CMC（进位位求反指令）STC（进位位置为1指令）CLD（方向标志置1指令）STD（方向标志位置1指令）CLI（中断标志置0指令）STI（中断标志置1指令）NOP（无操作）HLT（停机）WAIT（等待）ESC（换码）LOCK（封锁）。

逻辑运算指令逻辑运算指令 1．ANL类指令（6条） ANL类是逻辑与指令，其功能是将源操作数作数内容和目的操作数内容按位相与，结果存入目的操作数指定单元中，源操作数不变。

 ANL A, Rn ；A&cap;Rn&rarr;A ANL A, direct ；A&cap;(direct) &rarr;A ANL A, @Ri ；A&cap;(Ri) &rarr;A ANL A, #data ；A&cap;data&rarr;A ANL direct, A ；(direct)&cap;A&rarr;(direct) ANL direct, #data ；(direct)&cap;data&rarr;(direct) 例设A=F6H,(30H)=0FH 执行ANL A, 30H ；A&cap; (30H) &rarr;A 操作如下： 11110110 （F6H） &cap; 00001111 （0FH）注意：按位相与 00000110 （06H） 结果：A=06H, 30H地址内容不变，即（30H）=0FH 若执行ANL 30H, A ；(30H)&cap; A&rarr;(30H) 操作同上，结果放在30H地址中，A中内容不变，即（30H）=06H,A=F6H。

 2．ORL类指令（6条） ORL类指令是逻辑或指令，其功能是将源操作数作数内容和目的操作数内容按位逻辑或，结果存入目的操作数指定单元中，源操作数不变。

 ORL A, Rn ；A&cup;Rn&rarr;A ORL A,direct ；A&cup;(direct) &rarr;A ORL A, @Ri ；A&cup;(Ri) &rarr;A ORL A, #data ；A&cup;data&rarr;A ORL direct, A ；(direct)&cup;A&rarr;(direct) ORL direct, #data ；(direct)&cup;data&rarr;(direct) 或运算和与运算过程类似，这里不再举例。

plc基本逻辑指令及编辑方法
PLC的基本逻辑指令及编辑方法包括以下几个部分：
1. LD（读取）：表示一个与输入母线相连的常开接点指令，用于常开接点接到母线上的逻辑运算起始。

2. LDI（读取反）：表示一个与输入母线相连的常闭接点指令，用于常闭接点接到母线上的逻辑运算起始。

3. AND（与指令）：用于单个常开接点的串联。

4. ANI（与非指令）：用于单个常闭接点的串联。

5. OR（或指令）：用于单个常开接点的并联。

6. ORI（或非指令）：用于单个常闭接点的并联。

7. OUT：输出指令，目标元件是Y,M,S,T,C。

8. SET（置位指令）：使动作保持。

9. RST（复位指令）：使操作保持复位。

10. PLS（输入信号上升沿产生脉冲输出）：目标元件为Y,M，但特殊辅助继电器不能作为目标元件。

11. PLF（输入信号下降沿产生脉冲输出）：目标元件为Y,M，但特殊辅助继电器不能作为目标元件。

12. INV：该指令用于运算结果的取反。

此外，还有NOP（无操作指令）和END（结束指令）等基本逻辑指令。

以上信息仅供参考，如需了解更多信息，建议查阅PLC编程相关书籍或咨询专业人士。

单片机指令的逻辑运算与位操作技巧在单片机编程中，逻辑运算和位操作是非常常见的操作。

通过逻辑运算和位操作，我们可以对数据进行逻辑判断、位取反和位移等操作，极大地提高了程序的效率和灵活性。

本文将介绍一些常用的单片机指令的逻辑运算与位操作技巧。

一、逻辑运算技巧1. 与运算与运算是指将两个二进制数的对应位进行逻辑与运算，结果为1则输出1，否则输出0。

与运算常用于屏蔽和提取二进制数的某些位，可以通过逻辑与运算将不需要的位屏蔽掉。

例如，要将一个8位二进制数的低4位置零保留高4位，可以使用与运算。

2. 或运算或运算是指将两个二进制数的对应位进行逻辑或运算，结果为1则输出1，否则输出0。

或运算常用于将某些位设置为1，可以通过逻辑或运算将需要的位设为1。

例如，要将一个8位二进制数的低4位置1保留高4位，可以使用或运算。

3. 非运算非运算是指将一个二进制数的每一位取反，即1变为0，0变为1。

非运算常用于位的取反操作。

例如，要将一个8位二进制数的低4位取反，可以使用非运算。

4. 异或运算异或运算是指将两个二进制数的对应位进行逻辑异或运算，结果为1则输出1，否则输出0。

异或运算常用于判断两个二进制数的对应位是否相同。

例如，可以通过异或运算判断一个8位二进制数的低4位是否全为0。

二、位操作技巧1. 位取反位取反是指将一个二进制数的某些位取反，可以使用逻辑非运算实现。

位取反常用于将某些位翻转，即1变为0，0变为1。

例如，要将一个8位二进制数的低4位取反，可以使用位取反操作。

2. 位与操作位与操作是指将两个二进制数的对应位进行逻辑与运算，结果为1则输出1，否则输出0。

位与操作常用于屏蔽和提取二进制数的某些位。

例如，要提取一个8位二进制数的低4位，可以使用位与操作。

3. 位或操作位或操作是指将两个二进制数的对应位进行逻辑或运算，结果为1则输出1，否则输出0。

位或操作常用于将某些位设置为1。

例如，要将一个8位二进制数的低4位设置为1，可以使用位或操作。

汇编orrne指令
汇编orrne指令是一种用于逻辑位运算的指令。

该指令用于将两个操作数进行按位或运算，并将结果存储到目标操作数中。

在汇编语言中，orrne指令的使用需要三个操作数：目标操作数，源操作数1
和源操作数2。

目标操作数是一个寄存器或者内存位置，用于存储运算结果。

源操作数1和源操作数2可以是寄存器或者立即数。

orrne指令的作用是将源操作数1和源操作数2进行按位或运算，并将结果存储到目标操作数中。

如果结果为非零值，则不会修改标志寄存器的Z位，否则会将Z 位设置为1。

以下是orrne指令的使用示例：
```
ORRNE R0, R1, #10
```
上述指令将将R1寄存器中的内容与立即数10进行按位或运算，并将结果存储到R0寄存器中。

如果运算结果非零，则不会修改标志寄存器的Z位。

orrne指令在逻辑位运算中非常常用，可以用于设置或清除特定位，进行位掩码操作等。

但需要注意的是，orrne指令只能对一个字节或者一个字进行按位或运算，无法对更大的数据进行操作。

在实际使用中，需要根据需求选择适当的操作数和目标操作数。
