逻辑运算指令
逻辑运算指令是计算机中用于执行逻辑运算的指令。
逻辑运算指令通常用于判断条件、控制程序流程和实现逻辑运算等操作。
常见的逻辑运算指令包括：
1. 与运算（AND）：将两个操作数的对应位进行逻辑与运算，结
果为1的位表示相应位置的两个操作数都为1，否则为0。
2. 或运算（OR）：将两个操作数的对应位进行逻辑或运算，结果为1的位表示相应位置的两个操作数中至少一个为1，否则为0。
3. 非运算（NOT）：对一个操作数进行逻辑非运算，将其每个位
取反，即1变为0，0变为1。
4. 异或运算（XOR）：将两个操作数的对应位进行逻辑异或运算，结果为1的位表示相应位置的两个操作数中只有一个为1，否则为0。
5. 移位运算：包括逻辑左移、逻辑右移、算术左移和算术右移
等操作，用于将操作数的位向左或向右移动指定的位数。
6. 条件运算（IF）：用于判断给定的条件是否成立，如果条件成立，则执行一段指定的代码，否则执行另一段指定的代码。
这些逻辑运算指令在计算机中被广泛应用于控制流程、条件判断、位操作、加密算法等场景。
根据不同的计算机体系结构和编程语言，具体的逻辑运算指令以及操作符可能会有所不同。
引言概述：单片机指令是嵌入式系统设计中至关重要的一部分，它们定义了单片机的功能和操作。
本文是单片机指令大全系列的第二部分，旨在提供更多全面的单片机指令信息，帮助读者更好地理解和应用单片机指令。
正文内容：一、移位指令1.逻辑左移指令:将操作数的每一位向左移动一位，并且最低位填充0。
2.逻辑右移指令:将操作数的每一位向右移动一位，并且最高位填充0。
3.算术右移指令:将操作数的每一位向右移动一位，并且最高位保持不变。
4.循环左移指令:将操作数的每一位向左循环移动一位，即最高位移动到最低位。
5.循环右移指令:将操作数的每一位向右循环移动一位，即最低位移动到最高位。
二、逻辑运算指令1.逻辑与指令:对操作数进行逻辑与运算，将两个二进制数对应位上的值进行逻辑与操作。
2.逻辑或指令:对操作数进行逻辑或运算，将两个二进制数对应位上的值进行逻辑或操作。
3.逻辑非指令:对操作数进行逻辑非运算，将二进制数的每一位取反。
4.逻辑异或指令:对操作数进行逻辑异或运算，将两个二进制数对应位上的值进行逻辑异或操作。
5.逻辑移位指令:将操作数进行逻辑左移或右移。
三、算术运算指令1.加法指令:对操作数进行加法运算，并将运算结果保存到指定的寄存器或存储器中。
2.减法指令:对操作数进行减法运算，并将运算结果保存到指定的寄存器或存储器中。
3.乘法指令:对操作数进行乘法运算，并将运算结果保存到指定的寄存器或存储器中。
4.除法指令:对操作数进行除法运算，并将运算结果保存到指定的寄存器或存储器中。
5.移位指令:对操作数进行移位运算，包括算术左移、算术右移、循环左移和循环右移。
四、输入输出指令1.读取输入指令:从指定的输入设备读取数据，并将数据保存到指定的寄存器或存储器中。
2.输出显示指令:将指定的数据从寄存器或存储器中读取，并显示到指定的输出设备上。
3.端口输入指令:从指定的端口读取数据，并将数据保存到指定的寄存器或存储器中。
4.端口输出指令:将指定的数据从寄存器或存储器中读取，并输出到指定的端口上。
![微机原理4[1].4逻辑运算及串操作指令](https://uimg.taocdn.com/d0b0e287d4d8d15abe234ebc.webp)
位逻辑指令逻辑运算结果用英文简写位逻辑指令是计算机中常用的一种指令类型，用于对二进制位进行逻辑运算。
在计算机科学中，位逻辑指令的逻辑运算结果通常使用英文简写来表示。
本文将介绍几种常见的位逻辑指令及其逻辑运算结果的英文简写。
首先，我们来介绍与运算（AND）指令。
与运算是指对两个二进制位进行逻辑与操作，只有当两个位都为1时，结果才为1，否则为0。
与运算的英文简写是AND。
例如，对于两个二进制位A和B，它们的与运算结果可以表示为A AND B。
接下来，我们来介绍或运算（OR）指令。
或运算是指对两个二进制位进行逻辑或操作，只要两个位中有一个为1，结果就为1，否则为0。
或运算的英文简写是OR。
例如，对于两个二进制位A和B，它们的或运算结果可以表示为A OR B。
除了与运算和或运算，还有异或运算（XOR）指令。
异或运算是指对两个二进制位进行逻辑异或操作，当两个位不相同时，结果为1，否则为0。
异或运算的英文简写是XOR。
例如，对于两个二进制位A和B，它们的异或运算结果可以表示为A XOR B。
另外，还有取反运算（NOT）指令。
取反运算是指对一个二进制位进行逻辑取反操作，将1变为0，将0变为1。
取反运算的英文简写是NOT。
例如，对于一个二进制位A，它的取反运算结果可以表示为NOT A。
最后，我们来介绍移位运算（Shift）指令。
移位运算是指将一个二进制数的所有位向左或向右移动一定的位数。
移位运算的英文简写是Shift。
例如，对于一个二进制数A，它的向左移位运算结果可以表示为A << n，其中n表示要移动的位数；它的向右移位运算结果可以表示为A >> n。
综上所述，位逻辑指令的逻辑运算结果可以用英文简写来表示。
与运算的英文简写是AND，或运算的英文简写是OR，异或运算的英文简写是XOR，取反运算的英文简写是NOT，移位运算的英文简写是Shift。
这些英文简写在计算机科学中被广泛使用，方便了人们对位逻辑指令的理解和应用。
逻辑运算指令逻辑运算指令 1．ANL类指令（6条） ANL类是逻辑与指令，其功能是将源操作数作数内容和目的操作数内容按位相与，结果存入目的操作数指定单元中，源操作数不变。
ANL A, Rn ；A∩Rn→A ANL A, direct ；A∩(direct) →A ANL A, @Ri ；A∩(Ri) →A ANL A, #data ；A∩data→A ANL direct, A ；(direct)∩A→(direct) ANL direct, #data ；(direct)∩data→(direct) 例设A=F6H,(30H)=0FH 执行ANL A, 30H ；A∩ (30H) →A 操作如下： 11110110 （F6H） ∩ 00001111 （0FH）注意：按位相与 00000110 （06H） 结果：A=06H, 30H地址内容不变，即（30H）=0FH 若执行ANL 30H, A ；(30H)∩ A→(30H) 操作同上，结果放在30H地址中，A中内容不变，即（30H）=06H,A=F6H。
2．ORL类指令（6条） ORL类指令是逻辑或指令，其功能是将源操作数作数内容和目的操作数内容按位逻辑或，结果存入目的操作数指定单元中，源操作数不变。
ORL A, Rn ；A∪Rn→A ORL A,direct ；A∪(direct) →A ORL A, @Ri ；A∪(Ri) →A ORL A, #data ；A∪data→A ORL direct, A ；(direct)∪A→(direct) ORL direct, #data ；(direct)∪data→(direct) 或运算和与运算过程类似，这里不再举例。
and指令用法AND指令是计算机指令的一种，用于逻辑运算。
它能够对指定的位进行逻辑与运算，并根据运算结果的真假来进行相应的操作。
在程序设计和计算机体系结构中，AND指令都是非常重要的。

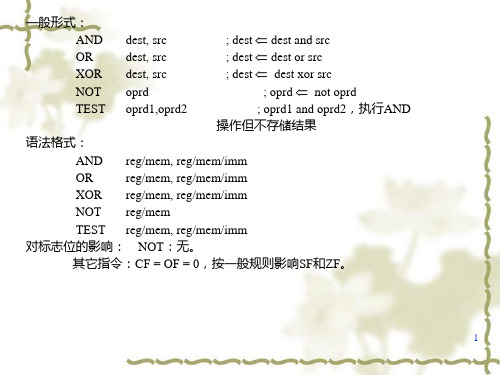

一、AND指令的基本语法和用法AND指令是一种逻辑运算指令，基本语法如下：AND 操作数1, 操作数2其中，操作数1和操作数2可以是寄存器、内存地址或者立即数。
AND指令的作用是对操作数1和操作数2中的每一位进行逻辑与操作，将结果存放在一个称为目的操作数的地方。
例如，AND指令可以这样使用：AND AX, BX二、AND指令的运算原理AND指令的运算原理非常简单。
对于每一对操作数1和操作数2的对应位，只有当两个位都为1时，AND运算结果才为1，否则结果为0。
例如，如果操作数1的二进制表示为101010，操作数2的二进制表示为110011，那么进行AND运算的结果将是100010。
三、AND指令的作用和应用场景1. 位掩码操作：AND指令常用于位掩码操作。
通过将某个操作数的特定位设置为0，可以屏蔽或关闭这些位。
这在处理一些硬件状态寄存器、标志位或者控制位时非常有用。
2. 清零操作：当需要将某个操作数中的特定位设置为0时，可以使用AND指令。
通过将操作数2中指定位置为0，然后执行AND操作，即可实现清零操作。
3. 数据过滤和校验：AND指令还常常用于数据过滤和校验。
通过将操作数1和操作数2中的相应位与运算，可以筛选出符合某种条件的数据或者做简单的校验。
四、使用实例下面是一些AND指令在实际应用中的使用示例。
1. 位掩码操作示例：假设我们有一个8位的寄存器，我们需要将寄存器的低3位设置为0，并将高5位保持不变。
可以使用AND指令进行位掩码操作。
AND AL, 0F8h2. 清零操作示例：假设我们有一个16位的寄存器AX，我们需要将AX寄存器中的低8位设置为0，可以使用AND指令进行清零操作。
AND AX, 0FF00h3. 数据过滤和校验示例：假设我们有一个存储器单元，存储了一组数据。
