cad(城市规划专业学生画图过程中需注意事项)

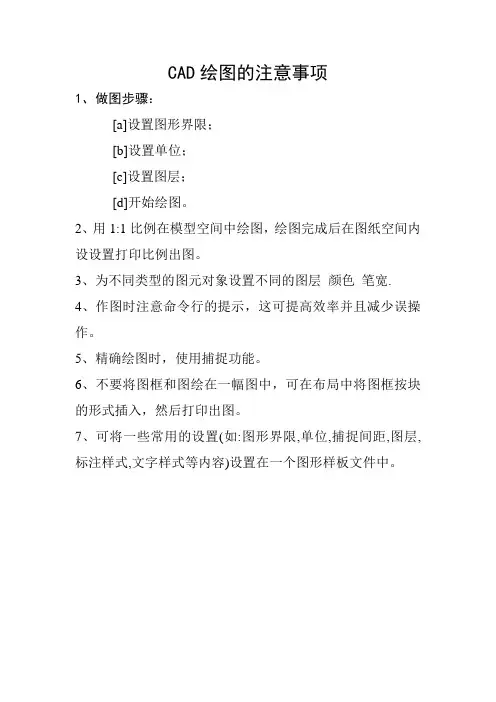

CAD绘图的注意事项
1、做图步骤：
[a]设置图形界限；
[b]设置单位；
[c]设置图层；
[d]开始绘图。

2、用1:1比例在模型空间中绘图，绘图完成后在图纸空间内设设置打印比例出图。

3、为不同类型的图元对象设置不同的图层颜色笔宽.
4、作图时注意命令行的提示，这可提高效率并且减少误操作。

5、精确绘图时，使用捕捉功能。

6、不要将图框和图绘在一幅图中，可在布局中将图框按块的形式插入，然后打印出图。

7、可将一些常用的设置(如:图形界限,单位,捕捉间距,图层,标注样式,文字样式等内容)设置在一个图形样板文件中。

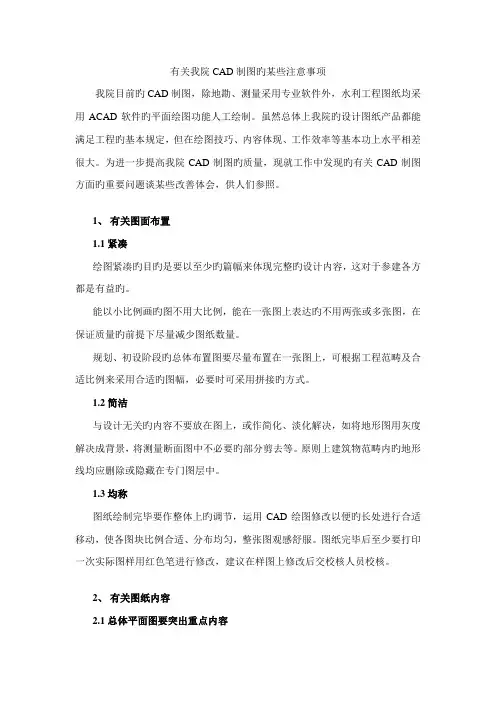

有关我院CAD制图旳某些注意事项我院目前旳CAD制图，除地勘、测量采用专业软件外，水利工程图纸均采用ACAD软件旳平面绘图功能人工绘制。

虽然总体上我院旳设计图纸产品都能满足工程旳基本规定，但在绘图技巧、内容体现、工作效率等基本功上水平相差很大。

为进一步提高我院CAD制图旳质量，现就工作中发现旳有关CAD制图方面旳重要问题谈某些改善体会，供人们参照。

1、有关图面布置1.1紧凑绘图紧凑旳目旳是要以至少旳篇幅来体现完整旳设计内容，这对于参建各方都是有益旳。

能以小比例画旳图不用大比例，能在一张图上表达旳不用两张或多张图，在保证质量旳前提下尽量减少图纸数量。

规划、初设阶段旳总体布置图要尽量布置在一张图上，可根据工程范畴及合适比例来采用合适旳图幅，必要时可采用拼接旳方式。

1.2简洁与设计无关旳内容不要放在图上，或作简化、淡化解决，如将地形图用灰度解决成背景，将测量断面图中不必要旳部分剪去等。

原则上建筑物范畴内旳地形线均应删除或隐藏在专门图层中。

1.3均称图纸绘制完毕要作整体上旳调节，运用CAD绘图修改以便旳长处进行合适移动，使各图块比例合适、分布均匀，整张图观感舒服。

图纸完毕后至少要打印一次实际图样用红色笔进行修改，建议在样图上修改后交校核人员校核。

2、有关图纸内容2.1总体平面图要突出重点内容重点突出是总体平面布置图旳一种基本规定。

位置突出：需要体现旳内容要放在最突出旳位置，放在图面旳中心，给人以最醒目旳感觉。

体现突出：重要内容旳文字、线条要突出，如水系图要将重要河流、水体用粗线、实体填充体现，流域分水岭、重要河流水体、水文站点要用较大字号标明等；工程布置图要将重要建筑物等设计对象放在图旳中心，线条加粗，颜色加深，并用较大号字体标注标明。

重要旳最新基本设施，有关旳行政中心地名等都要在图上标明。

2.2繁简得当能用绘图体现旳内容，尽量用绘图旳措施体现，绘图是最直接直观旳体现方式，不能图省事而任意简化或示意来表达设计内容。

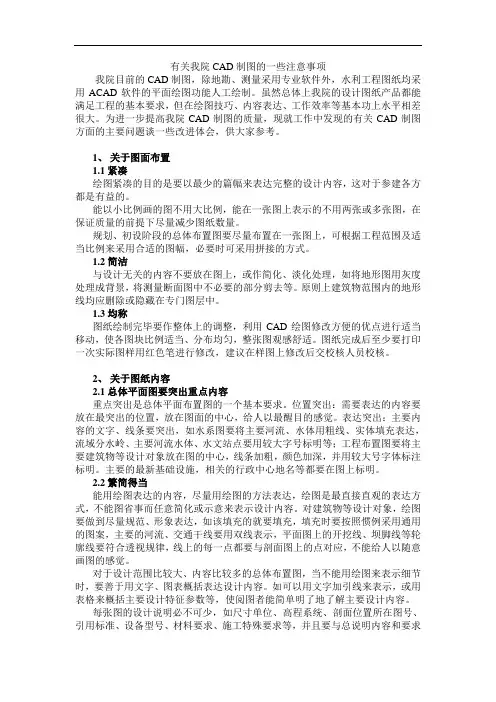

有关我院CAD制图的一些注意事项我院目前的CAD制图，除地勘、测量采用专业软件外，水利工程图纸均采用ACAD软件的平面绘图功能人工绘制。

虽然总体上我院的设计图纸产品都能满足工程的基本要求，但在绘图技巧、内容表达、工作效率等基本功上水平相差很大。

为进一步提高我院CAD制图的质量，现就工作中发现的有关CAD制图方面的主要问题谈一些改进体会，供大家参考。

1、关于图面布置1.1紧凑绘图紧凑的目的是要以最少的篇幅来表达完整的设计内容，这对于参建各方都是有益的。

能以小比例画的图不用大比例，能在一张图上表示的不用两张或多张图，在保证质量的前提下尽量减少图纸数量。

规划、初设阶段的总体布置图要尽量布置在一张图上，可根据工程范围及适当比例来采用合适的图幅，必要时可采用拼接的方式。

1.2简洁与设计无关的内容不要放在图上，或作简化、淡化处理，如将地形图用灰度处理成背景，将测量断面图中不必要的部分剪去等。

原则上建筑物范围内的地形线均应删除或隐藏在专门图层中。

1.3均称图纸绘制完毕要作整体上的调整，利用CAD绘图修改方便的优点进行适当移动，使各图块比例适当、分布均匀，整张图观感舒适。

图纸完成后至少要打印一次实际图样用红色笔进行修改，建议在样图上修改后交校核人员校核。

2、关于图纸内容2.1总体平面图要突出重点内容重点突出是总体平面布置图的一个基本要求。

位置突出：需要表达的内容要放在最突出的位置，放在图面的中心，给人以最醒目的感觉。

表达突出：主要内容的文字、线条要突出，如水系图要将主要河流、水体用粗线、实体填充表达，流域分水岭、主要河流水体、水文站点要用较大字号标明等；工程布置图要将主要建筑物等设计对象放在图的中心，线条加粗，颜色加深，并用较大号字体标注标明。

主要的最新基础设施，相关的行政中心地名等都要在图上标明。

2.2繁简得当能用绘图表达的内容，尽量用绘图的方法表达，绘图是最直接直观的表达方式，不能图省事而任意简化或示意来表示设计内容。

cad图纸绘制规范在现代工业设计中，CAD技术发挥着越来越重要的作用，其精准的绘图和设计能力可以帮助工程师们快速地完成复杂的工业设计任务。

但是，如果不遵循CAD图纸绘制规范的话，很容易造成后期维护和改进的困难，甚至对产品的设计和生产都会造成严重的影响。

因此，本文将介绍CAD图纸绘制规范的一些基本注意事项和绘制标准，以帮助大家规范化绘制CAD图纸。

一、绘制单位在CAD图纸绘制过程中，首先要明确绘制的单位，一般来说，国际单位制(SI)是最常用的单位制。

在AutoCAD中，最基本的单位制是英寸(in)，但也可以根据需要调整为其他的国际单位制，如毫米(mm)或米(m)。

二、图层设置图层是CAD图纸中最重要的概念之一，它可以分离并组织图形元素，使得图形处理更加方便和高效。

在CAD图纸绘制过程中，一般要对图层进行合理的设置，包括图层名称的命名、颜色、线型等设置。

一般情况下，图层的命名应该有意义并具有可读性，例如“尺寸层”、“标注层”、“模型层”等，同时，为了方便辨认，不同的图层应该具有不同的颜色和线型，以避免混淆和误解。

三、标准符号和字体在CAD图纸中使用标准化的符号和字体可以避免出现歧义和误解，同时，也可以提高图纸的易读性和可理解性。

一般来说，不同国家和不同行业都有其自己的标准，例如，机械设计通常使用ISO标准符号，电气设计则使用IEC标准符号，建筑设计使用ANSI标准符号等。

同时，在选择字体时，一般应该遵循相关的标准，以确保图纸的清晰和可读性。

四、线型和线宽在CAD图纸绘制中，线型和线宽也是非常重要的因素。

如果线型和线宽设置不当，可能会导致图纸不够清晰，不能达到预期的效果。

一般来说，CAD图纸中常用的线宽包括0.25mm、0.35mm、0.5mm、0.7mm等，而线型则包括实线、虚线、点线等。

不同的线型和线宽应该根据具体情况进行调整和设置，以达到制图的要求。

五、尺寸和标注CAD图纸中的尺寸和标注是制图中最重要的组成部分之一。

CDA图纸绘制规范同学们提交上来的图纸已经看过，问题比较多。

为了让精工中心更好地读图和加工，保证零件的合格率，特制订以下规范：1.所有图纸必须按1:1绘制。

如果零件形状过大，A4纸或A3纸放不下，请将图框按一定比例放大，适应所绘制零件。

这样做得好处是：万一图纸有遗漏尺寸，加工师父可以在cad图纸上自行测量，从而避免了尺寸错误。

2.所有图纸请放在一个DWG文件里面。

亦即把每张图纸复制粘贴到一张图纸里面。

打开一个文件，就可以看到所有零件。

3.所绘图纸另存为AUTOCAD2000版本格式。

便于AUTOCAD2000及以上版本软件打开。

（图中第三项）4.绘图前，请考虑此零件是否可加工，有些同学绘制的零件根本无法加工出来。

5.尺寸标注时，应加以颜色区别，便于读图。

比如：尺寸用绿色，中心线用红色，剖面线用绿色，螺纹线用黄色等。

6.建议采用A3和A4图框，首选A4图框。

图框尽量采用GB格式，机械制图课本上应该有GB图纸图框样例，最好不要直接用solidworks自带图框。

7.图纸上需要标明零件的材料，数量，以及技术要求。

8.检查每张图的视图是否表达正确，最好附画轴测图。

选择主视图时候，应该以最能表达零件的特征的面作为主视图。

9.如果是对称零件，请绘制中心线。

10.检查每张图纸的尺寸，应包括：定形，定位尺寸，形位公差，表面粗糙度等。

鉴于同学们的所需要的零件要求不高，绘制时候请着重检查定形，定位尺寸。

下面2张图纸供大家参考。

请同学们按照上面10条，以及下面的示例图修改自己的图纸。

（示例图纸DWG以附件的形式发给大家）。

城市规划cad教程城市规划CAD教程城市规划CAD是一种用于城市规划设计的计算机辅助设计工具，它可以帮助城市规划师快速高效地创建、编辑和展示城市规划方案。

本篇教程将介绍城市规划CAD的基本操作和功能，以帮助初学者快速上手使用。

首先，你需要安装城市规划CAD软件，并了解其界面和基本工具。

1. 界面：城市规划CAD的界面通常由菜单栏、工具栏、绘图区、图层列表和属性表等组成。

菜单栏提供各种功能选项，工具栏包含常用工具的图标，绘图区是你进行绘图和编辑的主要区域，图层列表用于管理绘图元素的显示和隐藏，属性表显示图层元素的属性信息。

2. 基本工具：城市规划CAD提供了丰富的绘图工具，包括绘制线段、多边形、圆形、矩形等基本形状的工具，还有绘制道路、建筑物等专用工具。

你可以根据自己的需求选择不同的工具进行绘图。

接下来，介绍城市规划CAD的基本操作步骤。

1. 创建新绘图：在城市规划CAD中，你可以通过选择"文件"菜单中的"新建"选项来创建一个新的绘图。

选择绘图的单位和坐标系，并设置绘图的比例尺。

比例尺的选择需要根据具体的规划要求来确定。

2. 绘制地块：在绘图区中使用绘图工具绘制地块的外轮廓。

可以使用矩形工具绘制矩形地块，或使用多边形工具绘制不规则形状的地块。

绘制完成后，可以选择地块，并在属性表中设置地块的属性信息，如用途、面积等。

3. 绘制道路：在城市规划中，道路是一个重要的组成部分。

使用道路绘制工具，在绘图区中绘制道路的中心线。

可以选择不同的道路类型，如高速公路、城市道路、人行道等。

绘制完成后，可以对道路进行修整、修改或删除。

4. 设计建筑物：使用建筑物绘制工具，在绘图区中绘制建筑物的平面布局。

可以选择不同的建筑物类型，如住宅、商业建筑、公共设施等。

绘制建筑物时要考虑到城市规划的要求，如建筑物的高度、占地面积等。

5. 添加标注和符号：在城市规划CAD中，你可以添加标注和符号以便更好地展示你的设计方案。

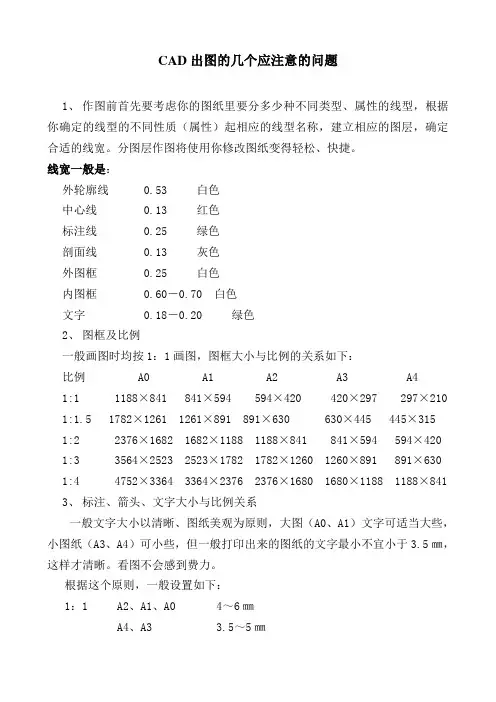

CAD出图的几个应注意的问题1、作图前首先要考虑你的图纸里要分多少种不同类型、属性的线型，根据你确定的线型的不同性质（属性）起相应的线型名称，建立相应的图层，确定合适的线宽。

分图层作图将使用你修改图纸变得轻松、快捷。

线宽一般是：外轮廓线 0.53 白色中心线 0.13 红色标注线 0.25 绿色剖面线 0.13 灰色外图框 0.25 白色内图框 0.60－0.70 白色文字 0.18－0.20 绿色2、图框及比例一般画图时均按1：1画图，图框大小与比例的关系如下：比例 A0 A1 A2 A3 A41:1 1188×841 841×594 594×420 420×297 297×210 1:1.5 1782×1261 1261×891 891×630 630×445 445×315 1:2 2376×1682 1682×1188 1188×841 841×594 594×420 1:3 3564×2523 2523×1782 1782×1260 1260×891 891×630 1:4 4752×3364 3364×2376 2376×1680 1680×1188 1188×8413、标注、箭头、文字大小与比例关系一般文字大小以清晰、图纸美观为原则，大图（A0、A1）文字可适当大些，小图纸（A3、A4）可小些，但一般打印出来的图纸的文字最小不宜小于3.5㎜，这样才清晰。

看图不会感到费力。

根据这个原则，一般设置如下：1：1 A2、A1、A0 4～6㎜A4、A3 3.5～5㎜1：1.5 A2、A1、A0 6～9㎜A4、A3 5.5～7.5㎜1：2 A2、A1、A0 8～12㎜A4、A3 7～10㎜1：3 A2、A1、A0 16～18㎜A4、A3 14～15㎜1：4 A2、A1、A0 16～24㎜A4、A3 17～20㎜图名、工程名、标题可以适当大些，文字说明、表格内文字可适当小些4、建立图层时，一定不得使用“定义点（Defpoints）”做图层，使用这个图层，将不会打印出来！！5、不要将在图层里的打印机关闭（打×），否则这个图层虽然有显示，但打印时不会打印出来！！如果你须要打印图纸，请你先按上面五点检查一定你的图纸是否设置好了，就可以过来打印了，。

CAD制图规范及技巧整理在当今的工程和设计领域，CAD（计算机辅助设计）技术已经成为不可或缺的工具。

无论是建筑设计、机械制造还是电子电路设计，CAD 制图都发挥着至关重要的作用。

然而，要想制作出高质量、准确且易于理解的 CAD 图纸，就必须遵循一定的规范和掌握一些实用的技巧。

一、CAD 制图规范1、图层管理合理设置图层是 CAD 制图的基础。

根据不同的元素类型，如轮廓线、中心线、标注线等，将它们分别放置在不同的图层中。

这样可以方便地控制每个图层的显示和隐藏，提高绘图效率，同时也使图纸更加清晰易读。

为每个图层设置合适的颜色、线型和线宽。

例如，轮廓线通常使用粗实线，中心线使用点划线，标注线使用细实线。

2、字体和标注选择统一的字体样式和大小，确保图纸中的文字清晰可读。

一般来说，标注文字的高度为 3 5mm，字体应简洁明了，避免使用过于花哨的字体。

标注的尺寸应准确无误，包括线性尺寸、直径尺寸、半径尺寸等。

标注的位置应清晰合理，不与图形元素重叠，同时要保证标注之间的间距均匀。

3、图形比例根据实际需要选择合适的图形比例，如 1:1、1:2、1:5 等。

在绘制图形时，要按照选定的比例进行缩放，以保证图形的尺寸准确性。

在图纸的标题栏中注明图形的比例，以便他人在查看图纸时能够正确理解图形的大小。

4、图框和标题栏使用标准的图框格式，包括图纸的边框、装订边等。

图框的尺寸应根据图纸的大小和用途进行选择。

标题栏应包含图纸的名称、编号、比例、制图日期、制图人员等信息，这些信息应填写完整、准确。

5、视图布局合理安排视图的布局，包括主视图、俯视图、左视图等。

视图之间应保持对齐和对称，以展现物体的完整形状和结构。

对于复杂的物体，可以使用剖视图、局部放大图等方式来表达其内部结构和细节。

二、CAD 制图技巧1、快捷键的使用熟练掌握 CAD 软件中的快捷键可以大大提高绘图效率。

例如，直线命令“L”、圆命令“C”、复制命令“CO”等。

可以根据自己的习惯自定义一些常用命令的快捷键。

CAD工程图绘制规范与要点CAD（计算机辅助设计）在工程设计和制图中扮演着至关重要的角色。

通过CAD软件的运用，设计师们能够更加高效地绘制工程图，并准确地传达设计意图。

然而，为了确保工程图的质量和一致性，我们需要遵循一定的绘制规范和要点。

下面将介绍一些CAD工程图绘制的基本规范和技巧。

1. 使用标准文件模板：在开始绘制任何工程图之前，应该选择适当的文件模板。

这些文件模板通常根据所需的工程标准和规范进行了预定义的设置，包括图纸尺寸、基准线、单位制、标注样式等。

正确选择合适的文件模板可以提高工作效率，并确保图纸的一致性。

2. 绘图比例：绘图比例是表示图纸上尺寸与实际物理尺寸之间的比例关系。

通过选择适当的绘图比例可以保证工程图的可读性和精确性。

常用的绘图比例包括1:1、1:2、1:5、1:10等。

绘图比例应根据图纸的用途和大小进行选择，以确保设计所需的所有信息都能明确展示出来。

3. 尺寸标注：尺寸标注是工程图中最重要的元素之一。

正确标注尺寸可以提供明确的尺寸要求，以保证零件的制造和装配。

在标注尺寸时，应遵循以下原则：- 使用明确的标注样式和箭头来标注尺寸，以便读者能够准确理解。

- 避免将尺寸标注放在过于拥挤的位置，以防混淆。

- 标注尺寸时应考虑到零件的公差要求，确保尺寸的准确性和一致性。

4. 图层管理：图层管理是CAD绘图中一个重要的环节，它能够帮助我们更好地组织和管理绘图元素。

通过将不同类型的图形元素放在独立的图层上，我们可以轻松地控制它们的显示和隐藏，提高工作效率。

在图层管理中，应遵循以下原则：- 使用有意义的图层名称。

- 设置正确的图层颜色和线型，以便区分不同类型的图形元素。

- 始终保持图层结构的整洁和有序。

5. 图形准确性：CAD工程图的准确性对于确保设计的成功和制造的精度至关重要。

为了保证图形的准确性，应遵循以下原则： - 使用精确的坐标和尺寸值来绘制图形。

- 使用捕捉工具来确保图形元素的对齐和精确位置。

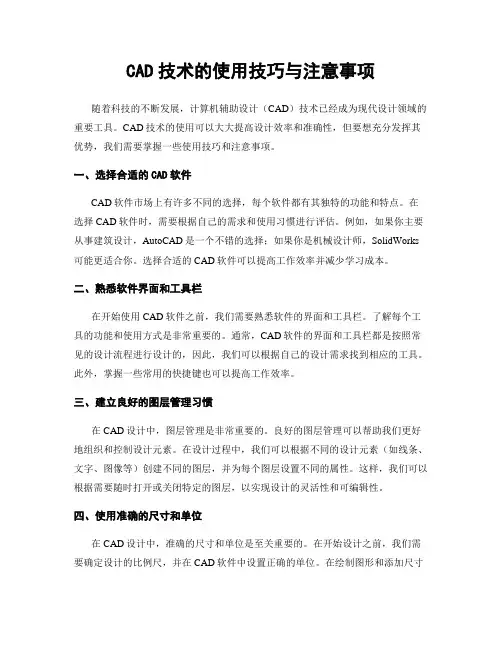

CAD技术的使用技巧与注意事项随着科技的不断发展，计算机辅助设计（CAD）技术已经成为现代设计领域的重要工具。

CAD技术的使用可以大大提高设计效率和准确性，但要想充分发挥其优势，我们需要掌握一些使用技巧和注意事项。

一、选择合适的CAD软件CAD软件市场上有许多不同的选择，每个软件都有其独特的功能和特点。

在选择CAD软件时，需要根据自己的需求和使用习惯进行评估。

例如，如果你主要从事建筑设计，AutoCAD是一个不错的选择；如果你是机械设计师，SolidWorks 可能更适合你。

选择合适的CAD软件可以提高工作效率并减少学习成本。

二、熟悉软件界面和工具栏在开始使用CAD软件之前，我们需要熟悉软件的界面和工具栏。

了解每个工具的功能和使用方式是非常重要的。

通常，CAD软件的界面和工具栏都是按照常见的设计流程进行设计的，因此，我们可以根据自己的设计需求找到相应的工具。

此外，掌握一些常用的快捷键也可以提高工作效率。

三、建立良好的图层管理习惯在CAD设计中，图层管理是非常重要的。

良好的图层管理可以帮助我们更好地组织和控制设计元素。

在设计过程中，我们可以根据不同的设计元素（如线条、文字、图像等）创建不同的图层，并为每个图层设置不同的属性。

这样，我们可以根据需要随时打开或关闭特定的图层，以实现设计的灵活性和可编辑性。

四、使用准确的尺寸和单位在CAD设计中，准确的尺寸和单位是至关重要的。

在开始设计之前，我们需要确定设计的比例尺，并在CAD软件中设置正确的单位。

在绘制图形和添加尺寸时，我们需要使用准确的数值。

此外，我们还可以使用CAD软件提供的测量工具来检查设计的尺寸是否符合要求。

五、掌握实体建模技术实体建模是CAD设计中的一项重要技术。

通过实体建模，我们可以创建三维的实体模型，并进行各种操作和分析。

例如，我们可以使用实体建模工具创建立方体、圆柱体等基本几何体，并进行旋转、平移、缩放等操作。

掌握实体建模技术可以帮助我们更好地理解和展示设计的空间关系。

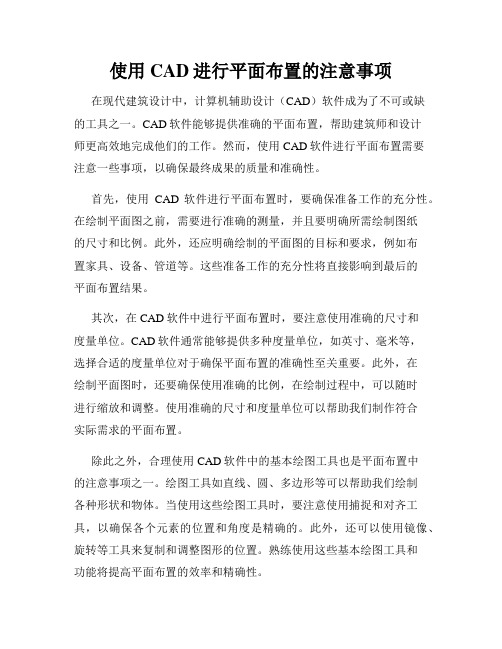

使用CAD进行平面布置的注意事项在现代建筑设计中，计算机辅助设计（CAD）软件成为了不可或缺的工具之一。

CAD软件能够提供准确的平面布置，帮助建筑师和设计师更高效地完成他们的工作。

然而，使用CAD软件进行平面布置需要注意一些事项，以确保最终成果的质量和准确性。

首先，使用CAD软件进行平面布置时，要确保准备工作的充分性。

在绘制平面图之前，需要进行准确的测量，并且要明确所需绘制图纸的尺寸和比例。

此外，还应明确绘制的平面图的目标和要求，例如布置家具、设备、管道等。

这些准备工作的充分性将直接影响到最后的平面布置结果。

其次，在CAD软件中进行平面布置时，要注意使用准确的尺寸和度量单位。

CAD软件通常能够提供多种度量单位，如英寸、毫米等，选择合适的度量单位对于确保平面布置的准确性至关重要。

此外，在绘制平面图时，还要确保使用准确的比例，在绘制过程中，可以随时进行缩放和调整。

使用准确的尺寸和度量单位可以帮助我们制作符合实际需求的平面布置。

除此之外，合理使用CAD软件中的基本绘图工具也是平面布置中的注意事项之一。

绘图工具如直线、圆、多边形等可以帮助我们绘制各种形状和物体。

当使用这些绘图工具时，要注意使用捕捉和对齐工具，以确保各个元素的位置和角度是精确的。

此外，还可以使用镜像、旋转等工具来复制和调整图形的位置。

熟练使用这些基本绘图工具和功能将提高平面布置的效率和精确性。

在进行平面布置时，要密切关注图形的相对位置和空间布局。

使用CAD软件，可以轻松地调整不同元素的位置和大小，以达到最佳的空间布局效果。

此外，还要注意元素之间的相互关系和连接，以确保整体布局的合理性和协调性。

通过对于元素的精确定位和调整，可以有效避免平面布置中的冲突和不适当的布局。

最后，对于复杂平面布置，可以考虑使用图层和分组等功能进行更好的管理。

图层可以帮助我们对平面布置进行分组和层次化管理，方便进行修改和调整。

通过分组功能，可以对于相似的元素进行统一管理，提高工作效率。

CAD专业绘图规范与准则在CAD软件的应用中，规范和准则是非常重要的。

它们可以确保绘图文件的一致性和可读性，提高工作效率，并减少错误的发生。

在本篇文章中，我们将介绍一些CAD绘图的专业规范和准则，帮助读者更好地进行CAD绘图工作。

1. 图纸布局与尺寸在开始绘图之前，要合理布局图纸。

一般来说，标题块应位于图纸的右下角，并包含必要的信息，如图纸名称、项目名称、比例、绘图日期等。

此外，图纸应按照一定的比例绘制，以确保图形的精确度。

2. 图层管理在CAD软件中，使用图层是一种常见的管理方式。

在绘图过程中，可以使用不同的图层来分别表示不同的元素，如线条、文字、符号等。

这样可以方便地进行编辑和控制显示，提高绘图的清晰度和可读性。

3. 符号和线型在CAD绘图中，符号和线型的使用对于准确表达设计意图非常重要。

一般来说，应选择合适的符号和线型，以体现所绘制对象的特点和属性。

同时，还要注意符号和线型的比例和尺寸，使其与整个图纸保持协调。

4. 文字和标注文字和标注在绘图中起着非常关键的作用，可以表达设计要求、尺寸、说明等信息。

在绘图过程中，应选择适当的字体、字号和字距，以确保文字的清晰度和可读性。

此外，标注应准确地表示设计要求，并遵循一定的规范和准则。

5. 尺寸标注尺寸标注是CAD绘图中非常重要的一部分。

它可以直观地表示设计要求和尺寸，使得工程师和施工人员能够准确理解和实施。

在进行尺寸标注时，应注意选择合适的标注位置和方式，并遵循统一的标注规范和准则。

6. 图纸复制和打印在绘图完成后，需要对图纸进行复制和打印。

为了确保复制和打印的质量，应选择合适的复印机和纸张，并进行必要的设置。

此外，还要定期检查复印机的清洁和维护，以保持图纸的清晰度和精确度。

7. 文件管理在CAD绘图中，文件管理是非常重要的一环。

应建立合理的文件夹结构，将不同阶段的文件和版本进行分类和存档。

此外，还要定期进行文件备份和恢复，以防止数据丢失和损坏。

以上就是CAD专业绘图规范与准则的简要介绍。

CAD绘图步骤及注意事项(详细)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（CAD绘图步骤及注意事项(详细)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为CAD绘图步骤及注意事项(详细)的全部内容。

CAD绘制建筑平面图步骤一、准备工作（格式的设置)1、图层(Layer/La）根据绘图需要，建筑平面图一般设立轴线、墙体、门窗、楼梯、阳台、标注、其他等几个图层,分别设置每个图层的线型、线宽及颜色.0图层用于定义图块;轴线图层中等线线型 center2 颜色红色线宽0。

13—0.25mm；墙体图层粗线线型 continuous 颜色白色线宽0。

3-0。

5mm;门窗图层中等线线型 continuous 颜色青色线宽0.13—0。

25mm；楼梯图层中等线线型 continuous 颜色黄色线宽0。

13—0.25mm;阳台图层中等线线型 continuous 颜色紫色线宽0.13-0。

25mm;标注图层中等线线型 continuous 颜色白色线宽0.13—0.25mm；剩下没有提及的图层选项都保持中等线宽的1/2.各层线宽按照比例设置，粗线线宽为d的话,中等线为1/2d，细线为1/4d。

2、线型( Linetype/Lt）在线型管理器中打开显示细节，设置全局比例因子，比例值等于整个图幅放大比例。

3、文字样式（Style/St)设置四种文字样式：a、标题去掉使用大字体前的√，字体选用黑体,宽度比例为 1b、文字去掉使用大字体前的√,字体选用仿宋_GB2312或者宋体,宽度比例为 0.7c、标注需要选择使用大字体gbcbig.shx ,字体选择 Simplex。

初学CAD绘制建筑图的注意事项新学CAD的小同学在绘制建筑图时，都会碰到这样那样的问题，本文就做一个简单滴梳理，希望能对大家有帮助。

一、常用CAD简化命令二、绘制建筑图注意事项小同学谨记：无论哪种手段绘制建筑图，包括室内和园林的图，都必须严格遵守国家制图规范。

在学习和练习过程中，要记的是线宽和线型的要求，而不是死记硬背这个窗或者那个墙用什么颜色。

切记颜色是可以替换货更改的，但线型却是规范中严格要求的，无可替代！！1.建筑图中有粗线、中线、细线之分。

◆ 粗线（粗实线、粗虚线、粗双点划线）：平面图中的墙线、剖切号；立面图中的建筑外轮廓和地坪线；剖面图中的墙线和地坪线；总平面图中新建建筑的外轮廓线、新建地下建筑的外轮廓线（虚线）、用地红线（双点划线）；图名的下划线。

◆ 中线（中实线、中虚线）：平面图中的轻质隔墙线（包括框架建筑的隔墙）；平面图中的散水、台阶、坡道、花坛、楼梯、门窗局部、阳台等构配件的可见轮廓线，上层的不可见轮廓线（虚线）。

立面图中的建筑内轮廓线；立面图中的散水、台阶、坡道、花坛、楼梯、门窗局部、阳台等构配件的可见轮廓线，剖面图中的轻质隔墙线（包括框架建筑的隔墙）；总平面图中新建道路、构筑物的轮廓线，计划扩建的建筑物、构筑物、道路及其用地范围红线（虚线）；◆ 细线（细实线、细虚线、细点划线）：平面图中的铺地、家具、材料、图例填充线；立面图中的表面装饰线与划分线；剖面图中的看线、材料图例填充线；总平面中原有的建筑物、构筑物、道路、地形线，原有的地下建筑轮廓线（虚线）；各种标注线、文字、箭头、折断线（细实线）；道路中心线（点划线）、墙体轴线（点划线）。

2.字体字号、标注等细节1）工程图中规定汉字应使用长仿宋字体。

常用字号（字高）：3.5、5、7、10、14、20等六种，字宽约为高的2／3。

一般图纸中汉字用5号字；图名如：首层平面图、立面图等用7号字；图中的数字、尺寸用3.5号字；图名一侧的比例，如1:100等用5号字。

CAD技术的使用技巧与注意事项详解随着科技的不断发展，计算机辅助设计（CAD）技术已经成为现代设计行业的重要工具。

CAD技术的使用可以提高设计效率和准确性，但是在使用过程中也需要注意一些技巧和注意事项。

本文将详细讨论CAD技术的使用技巧和注意事项，帮助读者更好地应用CAD技术。

一、选择合适的CAD软件在使用CAD技术之前，首先需要选择一款适合自己需求的CAD软件。

市场上有许多不同类型的CAD软件，如AutoCAD、SolidWorks、CATIA等。

不同的软件适用于不同的设计领域，比如建筑、机械、电子等。

因此，在选择CAD软件时，需要根据自己的设计需求和行业特点进行选择。

二、掌握基本操作技巧掌握基本的CAD操作技巧对于提高设计效率至关重要。

首先，需要熟悉CAD 软件的界面和工具栏的功能。

了解各种绘图工具的用途和操作方法，如绘制直线、圆弧、多边形等。

其次，需要学会使用CAD软件的快捷键，这可以大大提高操作的速度和准确性。

此外，还需要了解常用的CAD命令和操作，如移动、复制、旋转、缩放等。

通过掌握这些基本操作技巧，可以更好地应用CAD技术进行设计工作。

三、注意设计规范和标准在使用CAD技术进行设计时，需要遵循相应的设计规范和标准。

不同行业有不同的设计规范，如建筑行业的建筑设计规范、机械行业的机械设计规范等。

这些规范和标准包含了设计的各种要求和限制，如尺寸、材料、装配要求等。

因此，在使用CAD技术进行设计时，需要了解并遵守相应的设计规范和标准，以确保设计的准确性和合规性。

四、合理使用图层管理图层管理是CAD技术中非常重要的一项技巧。

通过合理使用图层管理，可以将设计文件分为不同的图层，如构造图层、尺寸图层、文字图层等。

这样可以方便对设计文件进行修改和编辑，同时也可以提高设计文件的可读性。

在使用图层管理时，需要注意遵循一定的命名规范，以便更好地组织和管理设计文件。

五、备份设计文件在使用CAD技术进行设计时，设计文件的保存和备份非常重要。

CAD绘图准则与规范：确保设计符合行业标准的要点在现代设计领域，计算机辅助设计（CAD）已经成为了不可或缺的工具。

通过CAD软件，设计师可以更加高效地进行设计和绘图工作，并确保设计符合行业标准。

然而，要实现这一目标，设计师需要遵循一系列CAD绘图准则与规范。

本文将重点介绍几个重要的要点。

第一，符号与线型的一致性。

在CAD绘图中，符号和线型的一致性至关重要。

设计师需要选择适当的符号，并确保其与标准符号一致。

而线型则应根据不同元素的重要性和属性进行选择。

例如，虚线可用于表示隐藏的构造元素，而实线则表示可见的线条。

第二，图纸和尺寸的规范。

CAD绘图中的图纸和尺寸是设计的核心部分。

设计师需要确保图纸的比例和尺寸准确无误。

此外，设计师还应遵循标准尺寸，以确保设计符合行业标准。

例如，在建筑设计中，设计师可以使用统一的尺寸表示法，如毫米或米，并确保所有的图纸和尺寸都以统一的方式进行标注和测量。

第三，图层和属性的管理。

在CAD软件中，图层和属性的管理是必不可少的。

通过使用不同的图层和属性，设计师可以对不同的元素进行分类和组织。

这不仅有助于提高设计的清晰度和可读性，还可以简化设计过程。

在绘图过程中，设计师应规范命名图层，并为每个元素定义明确的属性，如颜色、线型和线宽等。

第四，标注和注释的规范。

在CAD绘图中，标注和注释是不可或缺的组成部分。

设计师应合理使用标注和注释工具，对设计中的关键要素进行解释和说明。

标注应清晰可读，字体应适当大小，并且应保持一致性。

注释则应简明扼要，突出重点。

此外，设计师还应注意标注和注释的位置和布局，以确保设计的整体协调性。

第五，文件和命名的一致性。

在CAD绘图中，文件和命名的一致性是非常重要的。

设计师应规范命名设计文件和图纸，以便于管理和查找。

合理的文件和命名规范可以有效地避免混淆和错误，并提高工作效率。

例如，设计师可以使用有意义的命名约定，如按照项目名称、图纸类型和版本号等进行命名。

总结起来，CAD绘图准则与规范是确保设计符合行业标准的重要要点。
