永久性抗静电剂

抗静电剂　塑料具有很高的体积电阻和表面电阻率。

这种高电阻性能，使其在应用过程中会携带大量来自其它介质的静电荷，从而：干扰加工过程的进行；因放电影响产品的美观和卫生，损坏产品的性能甚至造成严重的事故。

　添加抗静电剂可降低聚合物材料的带电能力，解决上述静电给塑料制品带来的问题。

抗静电剂具有吸湿性，它迁移至塑料表面，吸收大气中的水分而形成一层很薄的导电薄膜，使静电迅速消除。

　抗静电剂一般都由表面活性剂组成。

按结构可分为阴离子型、阳离子型、非离子型、两性离子型和高分子型等；按使用方法有外涂型和内添加型两大类。

　抗静电剂或其组分应具备以下条件：用量小但抗静电作用大；抗静电效果持久；对光、热稳定；与聚合物相容性良好；不降低聚合物的性能；不影响成型加工性能；耐化学品；无毒；廉价。

抗静电剂的选用和最佳添加量取决于聚合物的性质、加工方式、加工条件、其它助剂的种类和多少、相对湿度和聚合物的最终用途。

　?.　阴离子型　１　化学名　烷基磷酸酯二乙醇胺盐（抗静电剂Ｐ）　　英文名　Ａｌｋｙｌ　ｐｈｏｓｐｈａｔｅ　ｄｉｅｔｈａｎｏｌａｍｉｎｅ　ｓａｌｔ　结构式　性质　棕黄色粘稠膏状物。

易溶于水及有机溶剂。

有一定的吸湿性，应密封贮存于阴凉干燥处。

有机磷含量　６．５－８．５％，ｐＨ（２０℃）　８－９。

　用途　可用于塑料工业中作抗静电剂和润滑剂。

　生产厂家 上海助剂厂 天津助剂厂　辽宁化学工业研究院 旅顺化工厂　２　化学名　醇醚磷酸单酯　　英文名　Ａｌｃｏｈｏｌ　ｐｏｌｙｏｘｙｅｔｈｙｌ　ｅｔｈｅｒ　ｐｈｏｓｐｈｏｒｉｃ　ｍｏｎｏｅｓｔｅｒ　结构式　性质　无色或淡黄色粘稠液体，总活性物　＞９５％，单酯含量　＞８０％，ｐＨ值（１０％水溶性）＜　２　用途　可用作化纤、塑料工业的抗静电剂。

　生产厂家 深圳威莉化学品公司 河北邢台日化厂　上海合成洗涤剂厂 丹东市化学厂　南京市溧水县永寿表面活性剂厂　?.　阳离子型　３　化学名　硬脂酰胺丙基二甲基－β－羟乙基铵硝酸盐，抗静电剂ＳＮ　　英文名　Ｓｔｅａｒａｍｉｄｏｐｒｏｐｙｌｄｉｍｅｔｈｙｌ－β－ｈｙｄｒｏｘｙｅｔｈｙｌ　ａｍｍｏｎｉｕｍ　ｎｉｔｒａｔｅ　结构式　性质　商品形式是含本品５０～６０％的异丙醇－水溶液，呈淡黄色或琥珀色。

橡胶抗静电剂
E-XCB基本参数:
1、主要成份：聚氧乙烯类高分子聚合物
2、外观: 无色透明液体
3、产品用途：E-XCB永久性抗静电剂可运用于丁晴橡胶、天然橡胶、顺丁橡胶、丁苯橡胶、丁基橡胶、三元乙丙橡胶等产品.
4、产品特点：E-XCB是一种高分子聚合物，当抗静电剂在聚合物中形成网
络，制品才能有最佳的抗静电性。

通常需要添加1-3%的浓度，永久性抗静
电剂对环境的湿度不存在依赖性，能确保在苛刻的条件下使用，无迁移的抗
静电剂,不影响制品的物性。

5、使用方法及抗静电参数：E-XCB永久性抗静电剂一般添加到橡胶内与各种
助剂混炼均匀即可。

★配合导电碳黑使用,抗静电剂E-XCB 5份,导电碳黑8～12份.导电效果在2.2×103
6、产品包装及储存：塑胶桶包装，每桶净重25/200kg。

室温储存，存放于干爽、阴凉的地方,在不使用时应将容器密封好。

开发出具有出色清洁性能的永久性抗静电剂“PELECTRON LIP”不易发生逸气与离子溶出，适用于精密电子零件关于半永久性防止塑料静电的低阻抗型永久性抗静电剂“PELECTRON”系列产品，三洋化成工业株式会社（总公司：日本京都市东山区、总经理：安藤孝夫）研发出了不易发生逸气、离子溶出，具有出色的清洁性能的“PELECTRON LIP”产品。

“PELECTRON LIP”还可用于传统难以使用永久性抗静电剂、易导致热稳定性恶化的POM、PVC。

另外，与传统产品相比，由于其接近于PMMA 的折射率，因此即便用于对透明度有要求的PMMA，也能确保足够的可视性。

【开发详情】＜背景＞由于塑料具有优异的电绝缘性，所以存在易积累静电的缺点。

因此，在电子设备、精密电子零件的生产工序中，不仅要防止发生灰尘吸附、还要防止静电引起的误动作和电子线路损坏等问题，必须对所用塑料部件采取防静电措施。

为此，本公司推出了不会发生防静电剂游离或脱落、可永久保持防静电性能的高分子型永久性抗静电剂“PELESTAT”与“PELECTRON”系列，深受客户好评。

但是，在精密电子零件细微化、高密度化的加速发展中，对质量的要求越来越严格，在此环境下，防静电措施及清洁措施的重要性日益突显。

与此同时，污染性较少的材料备受青睐，这不仅指主原料塑料，还包括抗静电剂等添加剂。

＜PELECTRON LIP＞本公司为满足这些需求，研发出了不易发生逸气、离子溶出，具有出色清洁性能的永久性抗静电剂“PELECTRON LIP”。

它是硬链段为尼龙、软链段为聚醚的嵌段共聚物，具有导电性高（表面固有电阻值为 107Ω）的特点，按10〜15％混合在树脂中后，几乎不会降低树脂拉伸强度等物理特性，同时可将表面固有电阻值降到几乎不带电的范围内（1010Ω以下）。

由于其除下述①的清洁特性外，还具有下述②、③的特点，因此其用途将不局限于电气、电子相关领域，有望应用于广泛领域。

摩擦生电是众所周知的自然现象，静电在某些方面是有益的，如静电植绒等，而在某些方面又是有害的。

其在纺织染整加工中的危害主要表现在:由于静电的作用，造成纤维间抱合性差、易卷绕罗拉、绕皮辊粘卷及断头等质量问题，影响纺纱的顺利进行。

织造过程中静电会影响顺利开车;染整加工中,织物烘干后易吸附在金属体上,造成织物卷缠在滚筒上。

落布时,因织物带相同静电而互斥,造成落布不整齐,折叠歪斜。

印花时如有带静电粉末则会堵塞筛网而使印花无法进行，衣服穿用过程中产生的静电易沾灰尘，缠贴身体及穿着不舒适等。

可见,静电现象在纺、织、染加工中必须采取有效办法加以解决。

抗静电的方法，一方面是控制其起电,另一方面是把产生的电荷迅速泄漏掉。

泄漏电荷主要采取提高环境湿度和增加纤维材料的导电率2种办法。

而增加纤维导电率中最重要也是最有效的办法就是使用抗静电剂，即利用其在纤维表面形成具有电导性的离子层。

★抗静电剂的作用机理抗静电剂的作用机理主要有2种。

其一认为抗静电剂能够形成电导性的连续膜,即能赋予纤维表面具有定吸湿性与离子性的薄膜,进而使电导度得到提高,以达到抗静电的目的。

其二对表面活性剂而言,认为表面活性剂的吸附性和定向性是决定其具有抗静电效果的重要因素,吸湿性并不起支配作用。

因表面活性剂大多是由长碳链的疏水基和离子性的亲水基组成，在处理纤维时疏水基和纤维的表面相结合，亲水基则处于纤维表面的最外层,所以导电性能良好。

一、抗静电剂种类抗静电剂有多种。

按作用的耐久性分,包括暂时性抗静电剂和耐久性抗静电剂。

一般用于合成纤维的纺丝、纺纱、织造用的抗静电剂多为外部用、暂时性抗静电剂,而作为织物成品后整理用的多为耐久性抗静电剂。

1、暂时性抗静电剂广义来说，具有吸湿性及离子性的化合物均可用作暂时性抗静电剂。

多元醇类有机物能赋予纤维一定的吸湿性,但是其导电性不是很好;而具有吸湿性和离子性的电解质虽吸湿导电性好,但易使机件生锈并刺激皮肤.--般不用作抗静电剂。

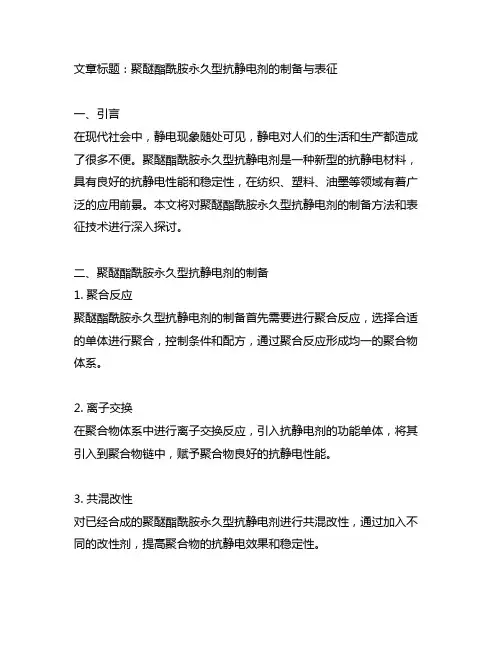

文章标题：聚醚酯酰胺永久型抗静电剂的制备与表征一、引言在现代社会中，静电现象随处可见，静电对人们的生活和生产都造成了很多不便。

聚醚酯酰胺永久型抗静电剂是一种新型的抗静电材料，具有良好的抗静电性能和稳定性，在纺织、塑料、油墨等领域有着广泛的应用前景。

本文将对聚醚酯酰胺永久型抗静电剂的制备方法和表征技术进行深入探讨。

二、聚醚酯酰胺永久型抗静电剂的制备1. 聚合反应聚醚酯酰胺永久型抗静电剂的制备首先需要进行聚合反应，选择合适的单体进行聚合，控制条件和配方，通过聚合反应形成均一的聚合物体系。

2. 离子交换在聚合物体系中进行离子交换反应，引入抗静电剂的功能单体，将其引入到聚合物链中，赋予聚合物良好的抗静电性能。

3. 共混改性对已经合成的聚醚酯酰胺永久型抗静电剂进行共混改性，通过加入不同的改性剂，提高聚合物的抗静电效果和稳定性。

三、聚醚酯酰胺永久型抗静电剂的表征1. 表面电阻测试通过表面电阻测试仪对聚醚酯酰胺永久型抗静电剂进行表面电阻测试，评估其抗静电性能。

2. 热性能测试通过热重分析仪和差示扫描热量仪对聚醚酯酰胺永久型抗静电剂进行热性能测试，了解其在高温环境下的稳定性。

3. 红外光谱分析利用红外光谱仪对聚醚酯酰胺永久型抗静电剂进行红外光谱分析，确认其结构和功能基团的引入情况。

四、总结与展望通过制备方法和表征技术的研究，我们对聚醚酯酰胺永久型抗静电剂有了更深入的了解。

未来，我们可以进一步优化制备方法，提高抗静电剂的性能，拓展其在更多领域的应用。

个人观点：聚醚酯酰胺永久型抗静电剂的研究和应用具有重要的意义，它可以有效解决静电对人们生活和生产带来的问题。

通过持续的研究和探索，相信聚醚酯酰胺永久型抗静电剂将在未来得到更广泛的应用。

以上是对聚醚酯酰胺永久型抗静电剂的制备与表征的深入探讨，希望能够对您有所帮助。

聚醚酯酰胺永久型抗静电剂是一种具有良好抗静电性能和稳定性的新型材料，其在纺织、塑料、油墨等领域具有广泛的应用前景。

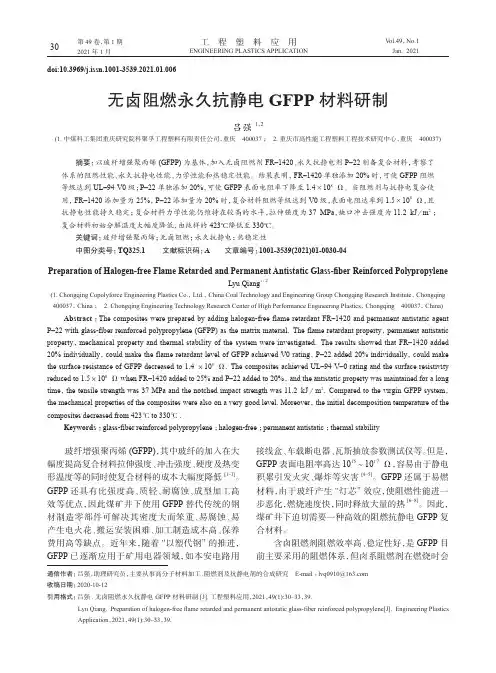

工 程 塑 料 应 用ENGINEERING PLASTICS APPLICATION第49卷，第1期2021年1月V ol.49，No.1Jan. 202130doi:10.3969/j.issn.1001-3539.2021.01.006无卤阻燃永久抗静电GFPP 材料研制吕强1，2(1.中煤科工集团重庆研究院科聚孚工程塑料有限责任公司，重庆 400037； 2.重庆市高性能工程塑料工程技术研究中心，重庆 400037)摘要：以玻纤增强聚丙烯(GFPP)为基体，加入无卤阻燃剂FR–1420、永久抗静电剂P–22制备复合材料，考察了体系的阻燃性能、永久抗静电性能、力学性能和热稳定性能。

结果表明，FR–1420单独添加20%时，可使GFPP 阻燃等级达到UL–94 V0级；P–22单独添加20%，可使GFPP 表面电阻率下降至1.4×108 Ω。

当阻燃剂与抗静电复合使用，FR–1420添加量为25%，P–22添加量为20%时，复合材料阻燃等级达到V0级，表面电阻达率到1.5×108 Ω，且抗静电性能持久稳定；复合材料力学性能仍维持在较高的水平，拉伸强度为37 MPa ，缺口冲击强度为11.2 kJ ／m 2；复合材料初始分解温度大幅度降低，由纯样的423℃降低至330℃。

关键词：玻纤增强聚丙烯；无卤阻燃；永久抗静电；热稳定性中图分类号：TQ325.1 文献标识码：A 文章编号：1001-3539(2021)01-0030-04Preparation of Halogen-free Flame Retarded and Permanent Antistatic Glass-fiber Reinforced PolypropyleneLyu Qiang 1，2(1. Chongqing Copolyforce Engineering Plastics Co.， Ltd.， China Coal Technology and Engineering Group Chongqing Research Institute ， Chongqing 400037， China ； 2. Chongqing Engineering Technology Research Center of High Performance Engineering Plastics ， Chongqing 400037，China)Abstract ：The composites were prepared by adding halogen-free flame retardant FR–1420 and permanent antistatic agent P–22 with glass-fiber reinforced polypropylene (GFPP) as the matrix material. The flame retardant property ，permanent antistatic property ，mechanical property and thermal stability of the system were investigated. The results showed that FR–1420 added 20% individually ，could make the flame retardant level of GFPP achieved V0 rating ，P–22 added 20% individually ，could make the surface resistance of GFPP decreased to 1.4 ×108 Ω. The composites achieved UL–94 V–0 rating and the surface resistivity reduced to 1.5×108 Ω when FR–1420 added to 25% and P–22 added to 20%，and the antistatic property was maintained for a long time ，the tensile strength was 37 MPa and the notched impact strength was 11.2 kJ ／m 2. Compared to the virgin GFPP system ，the mechanical properties of the composites were also on a very good level. Moreover ，the initial decomposition temperature of the composites decreased from 423℃to 330℃.Keywords ：glass-fiber reinforced polypropylene ；halogen-free ；permanent antistatic ；thermal stability玻纤增强聚丙烯(GFPP)，其中玻纤的加入在大幅度提高复合材料拉伸强度、冲击强度、硬度及热变形温度等的同时使复合材料的成本大幅度降低[1–3]。

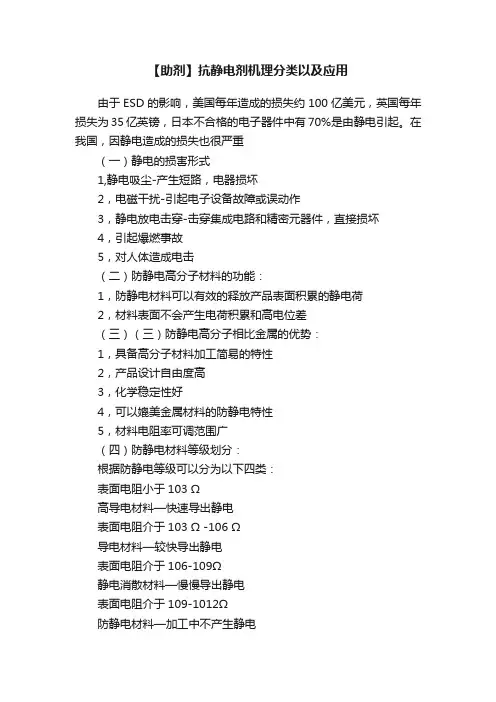

【助剂】抗静电剂机理分类以及应用由于ESD的影响，美国每年造成的损失约100亿美元，英国每年损失为35亿英镑，日本不合格的电子器件中有70%是由静电引起。

在我国，因静电造成的损失也很严重（一）静电的损害形式1,静电吸尘-产生短路，电器损坏2，电磁干扰-引起电子设备故障或误动作3，静电放电击穿-击穿集成电路和精密元器件，直接损坏4，引起爆燃事故5，对人体造成电击（二）防静电高分子材料的功能：1，防静电材料可以有效的释放产品表面积累的静电荷2，材料表面不会产生电荷积累和高电位差（三）（三）防静电高分子相比金属的优势：1，具备高分子材料加工简易的特性2，产品设计自由度高3，化学稳定性好4，可以媲美金属材料的防静电特性5，材料电阻率可调范围广（四）防静电材料等级划分：根据防静电等级可以分为以下四类：表面电阻小于103 Ω高导电材料—快速导出静电表面电阻介于103 Ω -106 Ω导电材料—较快导出静电表面电阻介于106-109Ω静电消散材料—慢慢导出静电表面电阻介于109-1012Ω防静电材料—加工中不产生静电（五）根据颜色分类：1，不可着色防静电高分子这类主要就是黑色防静电，也属于永久性防静电，也是大家最熟悉的，比如导电炭黑填充，导电石墨填充，碳纤维增强，这类大家比较了解，不详细介绍，有需要了解的可以跟帖。

2，可着色防静电高分子这类的优点是产品颜色可控，根据客户的需求，可以随意配色，此外根据产品的定位和需求，可以分为非永久性抗静电和永久性抗静电，详细介绍这部分。

可着色抗静电助剂的作用机理：1，抗静电基的亲水基增加制品表面的吸湿性,形成一个单分子的导电膜。

2，离子型抗静电剂增加制品表面的离子浓度,从而增加导电性。

3，介电常数大的抗静电剂可增加摩擦体间隙的介电性。

4，增加制品表面的平滑性,降低其摩擦因数。

A，非永久性抗静电剂：-有机小分子抗静电剂，有以下几类1，阳离子型-季铵盐类2，阴离子型-磷酸盐类3，非离子型-脂肪酸多元醇酯类4，两性型-内铵盐类具体用法：1，外涂型：此方法使用时以阳离子型表面活性剂效果最好2，内加型：最常采用的方法，可以使抗静电剂均匀地分布在聚合物内，此方法使用时非离子表面活性剂应用最多。

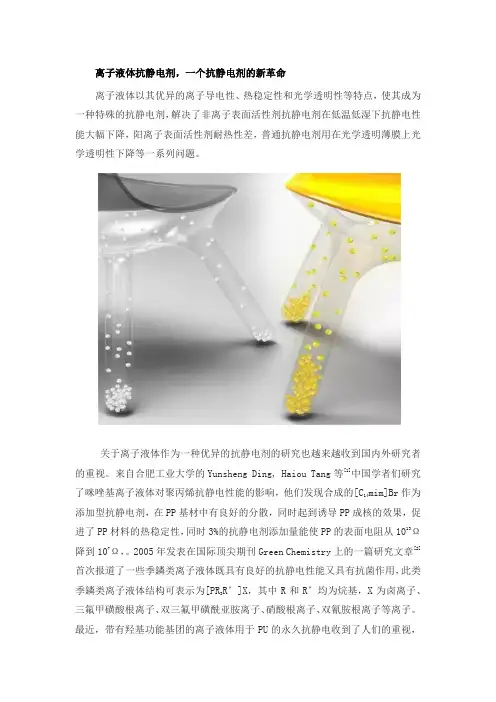

离子液体抗静电剂，一个抗静电剂的新革命离子液体以其优异的离子导电性、热稳定性和光学透明性等特点，使其成为一种特殊的抗静电剂，解决了非离子表面活性剂抗静电剂在低温低湿下抗静电性能大幅下降，阳离子表面活性剂耐热性差，普通抗静电剂用在光学透明薄膜上光学透明性下降等一系列问题。

关于离子液体作为一种优异的抗静电剂的研究也越来越收到国内外研究者的重视。

来自合肥工业大学的Yunsheng Ding, Haiou Tang等[1]中国学者们研究mim]Br作为了咪唑基离子液体对聚丙烯抗静电性能的影响，他们发现合成的[C14添加型抗静电剂，在PP基材中有良好的分散，同时起到诱导PP成核的效果，促进了PP材料的热稳定性，同时3%的抗静电剂添加量能使PP的表面电阻从1013Ω降到107Ω，。

2005年发表在国际顶尖期刊Green Chemistry上的一篇研究文章[2]首次报道了一些季鏻类离子液体既具有良好的抗静电性能又具有抗菌作用，此类R’]X，其中R和R’均为烷基，X为卤离子、季鏻类离子液体结构可表示为[PR3三氟甲磺酸根离子、双三氟甲磺酰亚胺离子、硝酸根离子、双氰胺根离子等离子。

最近，带有羟基功能基团的离子液体用于PU的永久抗静电收到了人们的重视，Takuya Iwata和Akiko Tsurumaki等先后在国际期刊Polymer[3]和Electrochimica Acta [4]上发表了他们的最新研究成果，他们通过合成一种带有末端羟基功能基团的季铵盐，将聚醚多元醇和制备好后的离子液液体混合均匀后，再和4,4’-二苯基甲烷二异氰酸酯聚合物、催化剂混合反应得到PU，最后制备成膜，即得到离子液体掺杂的PU膜，加入1000ppm的离子液体，可以将PU膜表面电阻从1012Ω降至109Ω，表面电阻在低湿度下仍具有较好的抗静电性，并且对水洗和溶剂处理有高度的稳定性。

然而，离子液体作为一种优异抗静电剂，不仅仅停留在研究上，很多国内外化学公司已经推出了自己的相关产品。
