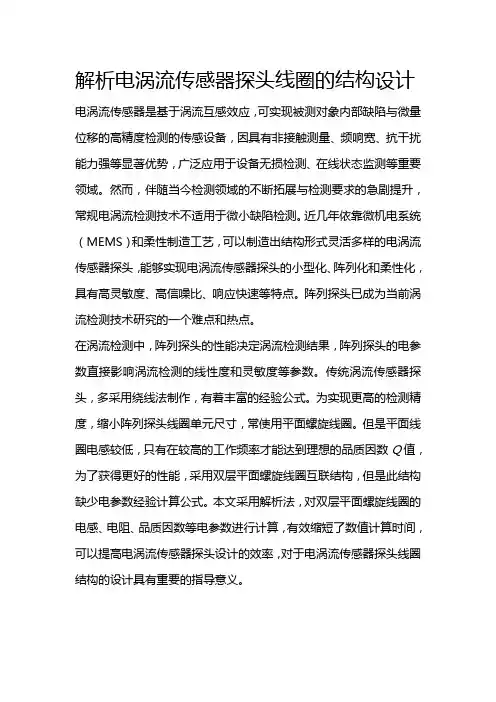

解析电涡流传感器探头线圈的结构设计电涡流传感器是基于涡流互感效应，可实现被测对象内部缺陷与微量位移的高精度检测的传感设备，因具有非接触测量、频响宽、抗干扰能力强等显著优势，广泛应用于设备无损检测、在线状态监测等重要领域。
然而，伴随当今检测领域的不断拓展与检测要求的急剧提升，常规电涡流检测技术不适用于微小缺陷检测。
近几年依靠微机电系统（MEMS）和柔性制造工艺，可以制造出结构形式灵活多样的电涡流传感器探头，能够实现电涡流传感器探头的小型化、阵列化和柔性化，具有高灵敏度、高信噪比、响应快速等特点。
阵列探头已成为当前涡流检测技术研究的一个难点和热点。
在涡流检测中，阵列探头的性能决定涡流检测结果，阵列探头的电参数直接影响涡流检测的线性度和灵敏度等参数。
传统涡流传感器探头，多采用绕线法制作，有着丰富的经验公式。
为实现更高的检测精度，缩小阵列探头线圈单元尺寸，常使用平面螺旋线圈。
但是平面线圈电感较低，只有在较高的工作频率才能达到理想的品质因数Q值，为了获得更好的性能，采用双层平面螺旋线圈互联结构，但是此结构缺少电参数经验计算公式。
本文采用解析法，对双层平面螺旋线圈的电感、电阻、品质因数等电参数进行计算，有效缩短了数值计算时间，可以提高电涡流传感器探头设计的效率，对于电涡流传感器探头线圈结构的设计具有重要的指导意义。
基于光纤传感技术的温度传感器设计与制作随着科技的发展，光纤传感技术在各行各业中被广泛应用。
光纤传感技术的优势在于对环境的侵扰小、可靠性高，同时具有灵敏度高、线性好等特点，可以实现对各种参数的高精度测量。
其中之一的应用就是温度传感技术。
基于光纤传感技术的温度传感器不仅可以实现高精度测量，还具有抗干扰能力强等优势，成为工业领域中常用的一种传感技术。
一、基本原理及光纤温度传感技术的特点基于光纤传感技术的温度传感器原理是利用光纤的光学特性，将传感器与被测物体相连，当被测温度发生变化时，通过光纤的传输，产生不同的光学信号，通过分析这些信号的变化，即可得到被测物体的温度值。
与传统温度测量技术相比，基于光纤传感技术的温度传感器具有以下特点：1. 高精度：光纤传感技术可以实现高精度的温度测量，达到0.1℃的测量精度。
2. 可靠性高：光纤传感器不易受到电磁波等外部干扰，具有较高的抗干扰能力，并且可以在高温和高压的环境下正常工作。
3. 多路传感：光纤传感技术可以实现多路温度传感，一个系统中可以同时测量不同位置的温度。
4. 线性优良：基于光纤传感技术的温度传感器具有线性好的特点，可以实现稳定的测量结果。
5. 远程监控：基于光纤传感技术的温度传感器可以实现远程监控，可以将多个传感器的数据通过网络传输到控制中心，方便管理和处理。
二、基于光纤传感技术的温度传感器设计方案1. 光纤传感层设计传感层是光纤传感器的关键结构，主要包括光纤、保护层、镀金层和高温隔离层。
在选用光纤时，需要选择具有高纯度、高抗拉强度、低吸水率的光纤。
保护层主要是为了保护光纤免受外部损伤，一般采用耐腐蚀性能较好的镀铝层或氧化锌保护膜。
高温隔离层主要用于隔离光纤传感层和被测物体之间的温度，同时也起到保护光纤不受高温侵袭的作用。
2. 光纤耦合器设计光纤耦合器主要用于将光纤传感层中的光信号转换成电信号，以方便后续的数据处理。
光纤耦合器包括探头、光耦合引线、探头基座和分光器。
基于传感器的毕业设计题目1. 应变式容器内液体重量传感器的设计内容要求:设计液体重量传感器的结构（CAD绘制）及测量电路（PROTEL 绘制）等有必要的相关计算说明、精度分析等（传感器与检测技术徐科军）2. 应变式加速度传感器的设计内容要求:设计加速度传感器的结构（CAD绘制）及测量电路（PROTEL绘制）等各种精度指标、测量电路（PROTEL绘制）等3. 应变式容器内液体重量传感器的设计内容要求:设计液体重量传感器的结构（CAD绘制）及测量电路（PROTEL 绘制）等有必要的相关计算说明、精度分析等（传感器与检测技术徐科军）4. 应变式称重传感器的设计内容要求:量程0-1kg，设计称重传感器的结构（CAD绘制）称重传感器的各种精度指标测、试测量电路（PROTEL绘制）等应用所设计的称重传感器设计一个电子称5. 螺管式差动变压器的设计内容要求:给出螺管式差动变压器的结构图完善理论分析与电路设计，要求给出详细的计算过程尽量消除差动变压器的各种误差6. 电容式液位计的设计内容要求:要求量程0.5-15m侧重于理论分析与电路设计，要求给出详细的计算过程分析所设计的传感器各种性能指标7. 电容式差压变送器的设计内容要求:电容式差压变送器的结构原理图使用二级管环形检波电路输出电流信号，给出电路图分析所设计的传感器各种性能指标8. 接近开关的设计内容要求:设计电容、电感或霍尔式（三者任选其一）接近开关绘制工作原理图及电路设计图，完成相关的理论计算（传感器及应用，王煜东）9. 电涡流位移传感器的设计内容要求:设计电涡流传感器探头，绘制探头结构图（CAD绘制）设计电涡流传感器的谐振电路、调频式测量电路（PROTEL绘制）等有必要的相关计算说明、精度分析等10. 压电式加速度传感器的设计内容要求:利用压电片设计一个加速度传感器，绘制结构图（CAD绘制）设计压电式传感器的测量电路（PROTEL绘制）等有必要的相关计算说明、精度分析等11. 压电式压力传感器的设计利用压电片设计一个测压传感器，绘制结构图（CAD绘制）设计压电式传感器的测量电路（PROTEL绘制）等有必要的相关计算说明、精度分析等12. 热电偶温度传感器的设计内容要求:设计测量温度范围为-100~500℃的热电偶传感器选用合适的热电偶材料，设计测温电路，冷端补偿电路，解决误差等问题有热电偶的结构图（CAD绘制）、电路图（PROTEL绘制）、选型与必要的相关计算说明、精度分析等（参考资料：教材与传感器的理论与设计基础及其应用）13. 光纤温度传感器的设计内容要求:设计半导体吸收式光纤测温式传感器光学系统设计：发光二极管、光电二极管、光纤等设计或选型相关电路设计14. 光纤位移检测系统的设计设计反射式传光型光纤位移检测系统光学元件选型及光路设计光电测试系统选型或设计光路图电路图及相关的分析计算说明，特性参数等15. 光栅位移传感器的设计内容要求:光栅位移传感的测量原理及光路图，给出变相电路的原理图采用细分技术提高分辨力16. 光纤式压力、温度复合传感器的设计内容要求:给出传感器的设计结构图侧重于理论分析与电路设计，要求给出详细的计算过程分析所设计的传感器各种性能指标17. 汽车踏板力传感器的设计内容要求:汽车踏板力传感器的探头结构要求给出信号检测电路分析所设计的传感器测力原理18. 磁电式汽车轮速传感器的设计内容要求:轮速传感器的结构图要求给出信号处理电路分析所设计的传感器测试原理19. 电容式燃油性质传感器的设计内容要求:设计传感器电极的结构，包括电感与感应电动势的测量原理传感器控制电路和信号分析20. 光学式燃油性质传感器的设计内容要求:给出传感器的构成方案与结构原理图传感器控制电路框图对其基本性能、耐久性等进行分析（传感器设计与应用实例刘少强）21. 洗衣机的位移传感器的设计内容要求:传感器的设计和测量原理，包括电感与感应电动势的测量原理传感器控制电路和信号分析22. 恒定光源混浊度传感器的设计内容要求:给出传感器的结构原理图建立混浊度对应关系选择混浊度标准物传感器控制电路与调试23. 同时测量位移和角度的电容式传感器的设计内容要求:设计同时测量位移和角度的电容式传感器的结构（CAD绘制）对其进行特性分析并给出脉宽调制给出消除误差的方法等（传感器设计与应用实例刘少强）24. 电容式膨胀尺寸传感器的设计内容要求:设计电容式膨胀尺寸传感器的结构（CAD绘制）给出电压转换电路、提高转换精度的方法及调试步骤等。
传感器项目设计范文
一、引言
传感器是一种对物理量进行测量的仪器，它可以提供各种物理量的可
测量信号，并将信号转换成有用的电子信号。
传感器在各种应用中发挥着
重要作用，如自动控制系统、空间技术和生物识别等。
本文介绍了一种新
型传感器的设计，它可以实现对温度、压力和湿度等物理量的测量和监测。
二、传感器介绍
新型传感器是一种新型的传感器，它可以实现对温度、压力和湿度等
物理量的测量和监控。
传感器采用热电堆传感技术，具有良好的精度、可
靠性和特殊性能等优势。
传感器由传感器本体、传感器头和信号处理模块等部件组成。
它采用
双重温度调节结构，能够有效地检测温度的微小变化，测量精度高，最大
测量范围可达-200℃～+900℃。
它使用的湿度传感器采用全铁磁技术，能
够测量精度高，最大测量范围可达5%～95%；压力传感器采用金属密封技术，能够测量精度高，最大测量范围可达-1～400Kpa。
此外，传感器具有
高敏感度、快速响应、电源稳定性高等特点。
三、硬件结构
新型传感器包括传感器本体、传感器头和信号处理模块等部件。
传感
器本体采用铝合金材料，具有良好的抗腐蚀和耐热性能，防止外界信号干扰，保证测量精度。
压力传感器设计范文一、工作原理常见的压力传感器工作原理有电阻式、电容式和压力敏感半导体等。
电阻式传感器通过控制电阻的变化来测量压力，电容式传感器则通过控制电容的变化来实现测量，而压力敏感半导体传感器则是利用半导体材料在受到压力时电阻发生变化这一特性来进行压力测量。
二、测量范围和精确度在设计压力传感器时，首先需要确定需要测量的压力范围。
不同应用场景下，压力范围的要求可能不同，需要根据具体情况选择合适的传感器。
同时，传感器的精确度也是一个重要的考量因素。
传感器的精确度越高，测量结果越可靠，但相应的成本也会增加。
三、可靠性和稳定性传感器的可靠性和稳定性是设计中必须考虑的因素。
传感器在实际应用中可能受到较大的外界干扰，如温度变化、振动和湿度等。
因此，传感器应具备较好的抗干扰能力，并具备长期稳定性，确保测量结果准确可靠。
四、环境适应性不同的应用环境对传感器的要求也会有所不同。
例如，工业领域中常会遇到高温或腐蚀性环境，此时需要选用耐高温或耐腐蚀的材料来保证传感器的稳定性和寿命。
而在一些特殊应用中，如水下测量、高海拔环境等，传感器还需要具备相应的防水和防尘性能。
五、输出信号和接口根据不同的应用需求，压力传感器可以选择合适的输出信号和接口。
常见的输出信号有电压信号、电流信号和数字信号等，而接口可以选择模拟输出或数字输出。
六、可定制性和成本有些应用场景可能需要定制特殊的压力传感器。
因此，压力传感器的设计应具备一定的可定制性，以满足各种不同需求。
同时，成本也是设计中需要考虑的一个因素，需要在满足要求的前提下尽量控制成本，提高传感器的竞争力。
在压力传感器的设计过程中，需要对以上因素进行综合权衡和考虑。
通过合理的设计和选择，可以满足不同应用场景下对压力测量的需求，提高系统的可靠性和稳定性。

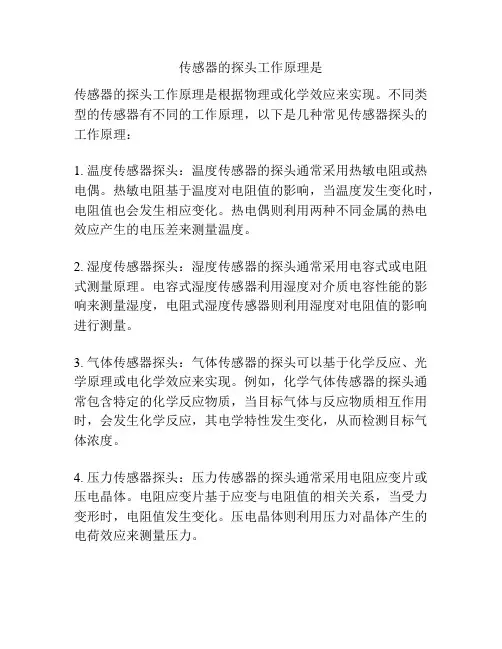

传感器的探头工作原理是
传感器的探头工作原理是根据物理或化学效应来实现。
不同类型的传感器有不同的工作原理，以下是几种常见传感器探头的工作原理：
1. 温度传感器探头：温度传感器的探头通常采用热敏电阻或热电偶。
热敏电阻基于温度对电阻值的影响，当温度发生变化时，电阻值也会发生相应变化。
热电偶则利用两种不同金属的热电效应产生的电压差来测量温度。
2. 湿度传感器探头：湿度传感器的探头通常采用电容式或电阻式测量原理。
电容式湿度传感器利用湿度对介质电容性能的影响来测量湿度，电阻式湿度传感器则利用湿度对电阻值的影响进行测量。
3. 气体传感器探头：气体传感器的探头可以基于化学反应、光学原理或电化学效应来实现。
例如，化学气体传感器的探头通常包含特定的化学反应物质，当目标气体与反应物质相互作用时，会发生化学反应，其电学特性发生变化，从而检测目标气体浓度。
4. 压力传感器探头：压力传感器的探头通常采用电阻应变片或压电晶体。
电阻应变片基于应变与电阻值的相关关系，当受力变形时，电阻值发生变化。
压电晶体则利用压力对晶体产生的电荷效应来测量压力。
总之，传感器的探头工作原理多样，根据不同的物理或化学效应来实现对目标参数的测量。

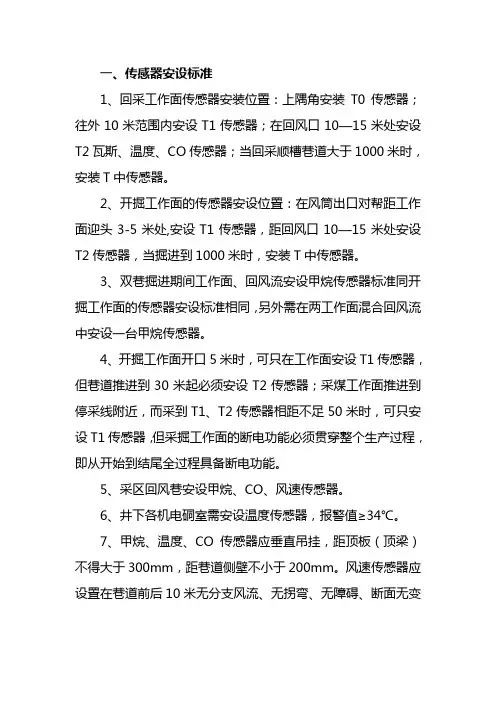

一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米范围内安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。
2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。
3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。
4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距不足50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。
5、采区回风巷安设甲烷、CO、风速传感器。
6、井下各机电硐室需安设温度传感器，报警值≥34℃。
7、甲烷、温度、CO传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。
风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。
8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。
9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。
（2）采区主要进回风巷道中的主要风门必须设置风门传感器。
当两道风门同时打开时，发出声光报警信号。
（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。
（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。
二、职责划分1、开掘队组负责本队施工巷道范围内（从巷道开口位置到工作面之间）的设备看管、工作面50米范围内线缆的规范吊挂及其管理；信息中心负责工作面线缆延长、回风流传感器的规范吊挂和巷道内所有传感器的标校及故障处理。
物联网中的温度传感器设计随着物联网市场的快速发展，越来越多的设备联网，形成了一个庞大的智能化系统。
其中，温度传感器是不可或缺的组成部分之一。
温度传感器在物联网系统中的作用十分重要，它能够获取环境温度信息，并将这些信息传输到云平台或其他设备中，帮助企业或个人做出更好的决策。
本文将探讨物联网中温度传感器的设计。
一、传感器类型物联网中使用的温度传感器种类繁多，按照工作原理，可以分为接触式和非接触式两种类型。
其中，接触式传感器通过接触物体来测量它的温度，比如像温度计一样的产品；而非接触式传感器通过辐射、对流等方式来测量温度，比如红外线传感器。
根据应用场景的不同，我们需要选择不同类型的传感器。
二、选型原则选型是温度传感器设计的重要环节，选择合适的温度传感器能够有效地提高系统的可靠性和稳定性。
从选型的角度来看，温度范围、响应时间、精度和稳定性是关键的考虑因素。
当设计探头时，我们应该根据实际应用场景进行设计考虑，探头的应用环境会对其性能有非常大的影响，如模块间的空间限制、高温环境下探头材料的耐受性等因素都需要考虑。
三、电路设计温度传感器通常不会直接输出温度值，因此需要将传感器的输出信号通过电路处理，并转换为温度值。
关于电路设计方面，我们需要注意以下几点：1.防干扰设计：温度传感器的信号很小，很容易受到电磁干扰的影响，因此我们需要根据具体的需求进行电磁屏蔽设计。
2.电源设计：温度传感器需要供电，可以采用外部电源或者是自己产生能量的独立电源。
3.放大器和滤波器：传感器输出的信号需要经过放大和滤波等处理，以便更好地获取温度值。
四、通信协议在物联网系统中，温度传感器会将温度数据上传到云平台或其他设备中进行处理。
因此，温度传感器需要遵循特定的通信协议，如WiFi、ZigBee、LoRa等。
温度传感器与其他设备的通信不能出现丢包、延迟等现象，因此我们需要通过通信协议来保证其稳定性和可靠性。
五、安全设计物联网中，数据的安全性也非常重要，特别是一些涉及隐私的数据。
大气工程中的气象传感器设计在大气工程中，气象传感器设计是至关重要的一环。
它们被广泛应用于气象观测、天气预报、环境监测等领域。
气象传感器的设计要考虑各种气象因素的影响，并能准确、可靠地获取数据。
本文将探讨大气工程中气象传感器的设计要点和技术难点。
首先，气象传感器设计需要考虑测量范围和精度。
不同气象因素的测量范围各不相同，如温度传感器需要在-50℃到70℃范围内工作，而风速传感器则需要在0到60 m/s范围内准确测量。
此外，传感器的精度也是至关重要的，它决定了数据的准确性。
为了提高传感器的精度，可以采用传感元件的数字化校准技术，通过对传感器输出值进行修正和校准，提高测量的精度和可靠性。
其次，气象传感器设计还需要考虑传感器的响应时间和动态特性。
在大气环境中，气象因素的变化非常快速，传感器需要快速响应并准确采集数据。
传感器的响应时间取决于传感器的结构和材料特性，设计者可以通过优化传感器的结构和选用高灵敏度的材料来提高传感器的响应速度。
此外，传感器的动态特性也应得到关注，如传感器的线性度、稳定性、滞后性等。
这些特性对于气象数据的准确度和可靠性起着重要的作用。
另外，气象传感器设计还需要考虑传感器与外界环境的适应性。
大气工程的气象传感器往往需要在极端的气候条件下工作，如高寒地区、沙漠地带等。
传感器的设计要能够适应不同的气候环境，保证传感器的稳定性和可靠性。
为此，可以采用防护措施，如密封设计、保温设计等，以抵御恶劣的气候条件对传感器的影响。
此外，气象传感器的电源和通信系统也是设计中需要考虑的重要因素。
传感器的电源设计要能够满足长时间的连续工作需求，如太阳能电池板、电池组等。
而通信系统的设计则需要选择适当的通信方式和协议，以实现传感器和数据采集中心的无线通信。
同时，为了提高系统的可靠性和数据的完整性，也需要考虑数据传输的安全性和容错性。
综上所述，大气工程中的气象传感器设计需要考虑测量范围和精度、响应时间和动态特性、适应性以及电源和通信系统等因素。
水质检测传感器的设计和制备一、概述水是生命之源，具有广泛的应用范围，如日常生活、农业灌溉、工业制造等。
但是，由于各种原因，水污染现象越来越普遍，其对人类健康、生态环境乃至经济发展造成很大的威胁。
因此，水质检测变得至关重要。
而水质检测传感器的设计和制备则是关键环节之一。
二、水质检测传感器的种类1. 光学传感器光学传感器利用水中污染物所产生的色彩或荧光等性质，通过光学检测来判断水质是否合格。
例如，利用荧光分析水中的化学氧化需求量（COD）、氨氮（NH3-N）等。
2. 电化学传感器电化学传感器是利用荧光分析和电化学分析来检测水中的物质。
例如，电化学传感器可用于检测水中的溶解氧（DO）、氧化还原电位（ORP）、总有机碳（TOC）等。
3. 气体传感器利用气体传感器可以检测水中的气体成分，例如氧气、二氧化碳等。
在水质检测中，气体传感器也可以用于检测水中溶解氧（DO）的含量。
4. 离子选择性传感器离子选择性传感器是一种将离子的选择性识别和传感器技术相结合的传感器。
其工作原理是通过膜结构中的离子交换膜，在水中检测特定离子的浓度。
三、设计与制备1. 光学传感器光学传感器的核心部分是荧光试剂。
荧光试剂的选择应根据仪器的需要，确定测试的水质指标。
例如，需要检测水中COD浓度，可选用DAPI试剂。
光学传感器的结构由光源、荧光检测器、光线收集装置和信号放大器等组成，具体如图1所示。
图1 光学传感器的结构2. 电化学传感器电化学传感器的核心部分是电极。
电极的种类决定了其检测的水质指标。
例如，检测溶解氧可以选用氧气电极、检测总有机碳可以选用TOC电极。
电化学传感器的结构由电极、信号放大器及相关电路组成，具体如图2所示。
图2 电化学传感器的结构3. 气体传感器气体传感器的核心部分是传感器头。
传感器头的种类决定了其检测的气体种类。
例如，检测溶解氧可选用氧气传感器头。
气体传感器的结构由传感器头、信号放大器及相关电路组成，具体如图3所示。
电容传感器探头设计
1.选材与加工
温度变化会使电容传感器各部分的几何尺寸和介电常数发生变化，而湿度也会影响某些介质的介电常数和绝缘电阻值，因此必须进行正确的选材以及采用精细的加工工艺，以减小环境温度,湿度等变化产生的影响，保证绝缘材料的绝缘性能。
一般的,电容传感器的金属电极选用温度系数低的铁镍合金或陶瓷等材料，也可在陶瓷或石英等非金属材料上喷镀金或银，传感器内电极应加以密封，以防尘防，传感器电极的支架应具有一定的机械强度和稳定性能，并要有较高的绝缘电阻，如石英、云母及陶瓷等。
另外，传感器的电介质宜采用空气或云母等介电常数的温度系数近似为零的电介质。
2.消除减小边缘效应
边缘效应会影响电容传感器的灵敏度和线性度，必须尽量消除或减小，为了减小边缘效应，可以通过减小极间距来实现，使传感器的极板直径远大于极板间距，但这种方法容易产生击穿，而且会限制测量范围"目一前常用的消除边缘效应的方法是使用等位环技术。
并且在测量过程中应尽量避免极板间的振动，以保证测量结果的正确性。
3.探头设计
在设计电容传感器探头时，首先需要考虑探头极板的形状，根据对平板电容电场边缘效应的研究，对四种面积相等而形状不同的平板电容缘效应进行比较，其从大到小的顺序为：正三角形、正方形、正六边形、圆形。
因此可知圆形电极的极板边缘效应最小，故在本设计中使用圆形的探头结构。
等位环
图1容传感器探头平面结构图
图1为本设计的电容传感器探头平面结构图，探头表面由一个圆形测量极板和两个同心金属圆环组成。
两个同心圆环分别为等位保护环和地屏蔽环，三部分通过绝缘层相隔。
等位保护环利用了等位技术，使其与中心测量极板等电位，转移了边缘效应，保证了测量极板内的电势分布均匀。
地屏蔽环利用了法拉第屏蔽原理，即如果导体笼内部存在电荷时，将导体接地，与地球相连接，成为一个大导体，则导体笼的表面所感应的电荷几乎不受内部电荷的影响，从而隔绝了内外电场之间的影响，避免外界的电磁干扰。
电容传感器的机械尺寸决定了薄膜测厚仪的分辨率及抗干扰特性。
因此，在进行机械设计时，首先要选定传感器的基本参数：。
