数字电子技术基础CMOS图像传感器设计习题数字电子技术是现代电子科学与技术的重要组成部分，它在各个领域都有着广泛的运用。
其中，CMOS图像传感器作为数字摄像技术的核心之一，被广泛应用于手机、数码相机、安防监控等领域。
本文将从图像传感器的基本原理出发，探讨CMOS图像传感器的设计习题。
一、CMOS图像传感器的基本原理CMOS图像传感器是利用CMOS工艺制造的集成电路，它通过光电转换将光信号转化为电信号，并通过模拟数字转换器将模拟信号转换为数字信号。
其基本原理如下：1. 光电转换CMOS图像传感器的感光元件是一种光敏材料，当光线照射到感光元件上时，光子会激发其中的电子，使得电子从价带跃迁至导带。
该过程中产生的电子-空穴对将通过电场分离，并在感光元件上形成电荷。
这些电荷的积累量与光照强度呈正比关系。
2. 信号放大在感光元件周围，采用MOS场效应晶体管来放大感光元件产生的电荷信号。
这里的MOS晶体管被称为源随器（source follower），它能将输入信号放大并保持电流不变，提高信号传输的质量。
3. 数字信号处理放大后的模拟信号经过模数转换器（ADC）转化为数字信号，通过数字电路对图像信号进行处理、存储和传输。
二、CMOS图像传感器设计习题举例接下来，我们来解答几道关于CMOS图像传感器设计的习题，以加深对其原理和设计要点的理解。
1. 习题一设计一个128*128像素的CMOS图像传感器，要求采样频率为10MHz，图像传感器的面积限制为2mm*2mm。
请给出电路设计方案，并计算电路中所需的晶体管数目。
解答：为实现高采样频率，我们采用一种并行读取像素的方式。
我们将图像传感器划分为多个区域，每个区域包含若干像素。
为了满足面积限制，我们选择4个区域，每个区域的面积为1mm*1mm。
根据采样频率和像素数目，我们可以得知每个像素的采样时间为Ts = 1/（10MHz * 128 * 128）。
根据电路面积的限制，我们采用互补MOS（CMOS）结构作为像素感光元件和源随器。
CMOS图像传感器的基本结构2.1.1CMOS图像传感器的框图一个典型的CMOS图像传感器结构如图2.1所示。
这个结构包括由有源像素传感器（APS）构成的像素阵列、垂直扫描电路、每一列像素共享的列读出通道和列选择开关、模拟图像信号放大器、模数转换器和图像数据输出等。
控制器控制各个图像信息获取部件，进行所需要的曝光-读出同步操作。
控制数据由外部通过串行数据输入端口输入，并存储在控制数据存储器中。
图2.1CMOS图像传感器结构框图CMOS图像传感器的像素为有源像素传感器APS，每个像素中有一个光电二极管作为基本的光电转换元件，如图2.1左上角的方框所示。
在每个像素中还包括由若干个MOS晶体管有源器件组成的电路，把光子在光电二极管PN结上激发的载流子电荷信号转换成电压信号，并由模拟开关控制光电二极管的曝光操作和信号输出。
在大多数阵列设计中，像素几何形状采取正方形，像素在阵列中正交排列。
像素阵列示意在图 2.1框图的中央，水平排列的像素构成行（Row），每行由M个像素组成，垂直方向的像素构成列（Column），整个阵列由M列和N行像素构成，阵列的总像素数为M×N。
像素阵列的主要操作就是曝光和读出，因为阵列中一般的曝光和读出是按行进行的，所以垂直扫描实际上就是实现按行操作阵列的曝光和读出。
水平扫描操作实际上是当某一行执行读出时，顺序扫描读出这一行中的每个像素的信号，水平扫描是由列模拟开关依次开启来执行的。
垂直和水平扫描系统就是用于按行和列顺序，控制和操作整个阵列的曝光和读出。
阵列中每一列的像素共享一个列读出通道，在有M列像素的阵列中有M个完全相同的通道电路，对信号进行放大和模拟处理，以获取和改善一列像素的图像信号。
经过列选择的图像信号通过可变增益的宽带模拟放大器，然后输入到高速模拟数字转换电路。
模拟图像信号在模数转换电路上变换成数字图像数据，以串行或并行格式输出到集成电路芯片的引脚上。
整个像素阵列的曝光和读出过程，由一个控制器按事先设计的时序和输入的指令同步操作，操作时序由像素阵列的曝光和读出的方式和速率所决定。
CMOS图像传感器的原理和技术发展一、 CMOS图像传感器基本结构1,基本概念CMOS(Complementary Metal-Oxide-Semiconductor)，中文学名为互补金属氧化物半导体，它本是计算机系统内一种重要的芯片，保存了系统引导最基本的资料。
CMOS的制造技术和一般计算机芯片没什么差别，由PMOS和NMOS 管共同构成，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带-电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
由于CMOS中一对MOS组成的门电路在瞬间要么PMOS导通，要么NMOS导通，要么都截止，所以比三极管效率高得多。
因此功耗很低。
CMOS技术及其工艺广泛应用于计算机领域并且非常成熟,后来发现CMOS经过加工也可以作为数码摄影中的图像传感器，CMOS传感器也可细分为被动式像素传感器(Passive Pixel Sensor CMOS)与主动式像素传感器(Active Pixel Sensor CMOS)。
CMOS和CCD一样同为在数码相机中可记录光线变化的半导体。
CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
然而，CMOS的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。
除了CCD和CMOS之外，还有富士公司独家推出的SUPER CCD，SUPER CCD并没有采用常规正方形二极管，而是使用了一种八边形的二极管，像素是以蜂窝状形式排列，并且单位像素的面积要比传统的CCD大。
将像素旋转45度排列的结果是可以缩小对图像拍摄无用的多余空间，光线集中的效率比较高，效率增加之后使感光性、信噪比和动态范围都有所提高。

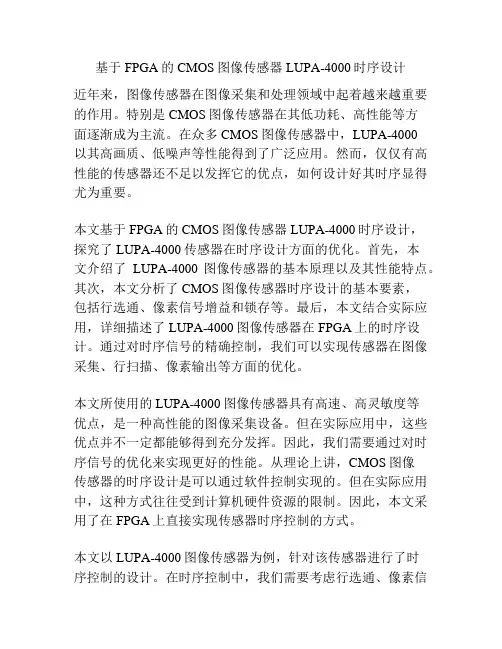

基于FPGA的CMOS图像传感器LUPA-4000时序设计近年来，图像传感器在图像采集和处理领域中起着越来越重要的作用。
特别是CMOS图像传感器在其低功耗、高性能等方面逐渐成为主流。
在众多CMOS图像传感器中，LUPA-4000以其高画质、低噪声等性能得到了广泛应用。
然而，仅仅有高性能的传感器还不足以发挥它的优点，如何设计好其时序显得尤为重要。
本文基于FPGA的CMOS图像传感器LUPA-4000时序设计，探究了LUPA-4000传感器在时序设计方面的优化。
首先，本文介绍了LUPA-4000图像传感器的基本原理以及其性能特点。
其次，本文分析了CMOS图像传感器时序设计的基本要素，包括行选通、像素信号增益和锁存等。
最后，本文结合实际应用，详细描述了LUPA-4000图像传感器在FPGA上的时序设计。
通过对时序信号的精确控制，我们可以实现传感器在图像采集、行扫描、像素输出等方面的优化。
本文所使用的LUPA-4000图像传感器具有高速、高灵敏度等优点，是一种高性能的图像采集设备。
但在实际应用中，这些优点并不一定都能够得到充分发挥。
因此，我们需要通过对时序信号的优化来实现更好的性能。
从理论上讲，CMOS图像传感器的时序设计是可以通过软件控制实现的。
但在实际应用中，这种方式往往受到计算机硬件资源的限制。
因此，本文采用了在FPGA上直接实现传感器时序控制的方式。
本文以LUPA-4000图像传感器为例，针对该传感器进行了时序控制的设计。
在时序控制中，我们需要考虑行选通、像素信号增益和锁存等多个控制信号的精确控制。
通过对这些信号的控制，我们能够实现传感器在图像采集、行扫描、像素输出等方面的优化。
在具体实现中，我们采用了Verilog语言编写FPGA的设计文件，并通过Vivado软件进行实现。
仿真结果显示，本文所设计的时序控制方案在控制信号精度、采样精度和数据处理速度等方面均得到了较好的优化。
总之，本文基于FPGA的CMOS图像传感器LUPA-4000时序设计探讨了传感器时序优化的重要性。

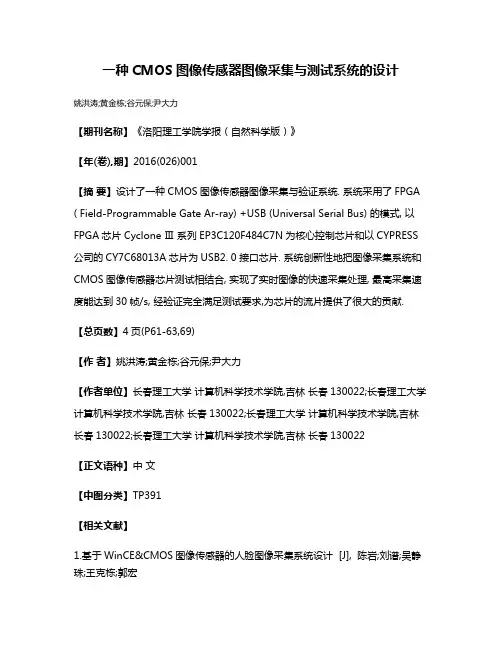

一种CMOS图像传感器图像采集与测试系统的设计姚洪涛;黄金栋;谷元保;尹大力【期刊名称】《洛阳理工学院学报（自然科学版）》【年(卷),期】2016(026)001【摘要】设计了一种CMOS图像传感器图像采集与验证系统. 系统采用了FPGA ( Field-Programmable Gate Ar-ray) +USB (Universal Serial Bus) 的模式, 以FPGA芯片Cyclone Ⅲ 系列EP3C120F484C7N为核心控制芯片和以CYPRESS 公司的CY7C68013A芯片为USB2. 0接口芯片. 系统创新性地把图像采集系统和CMOS图像传感器芯片测试相结合, 实现了实时图像的快速采集处理, 最高采集速度能达到30帧/s, 经验证完全满足测试要求,为芯片的流片提供了很大的贡献.【总页数】4页(P61-63,69)【作者】姚洪涛;黄金栋;谷元保;尹大力【作者单位】长春理工大学计算机科学技术学院,吉林长春130022;长春理工大学计算机科学技术学院,吉林长春130022;长春理工大学计算机科学技术学院,吉林长春130022;长春理工大学计算机科学技术学院,吉林长春130022【正文语种】中文【中图分类】TP391【相关文献】1.基于WinCE&CMOS图像传感器的人脸图像采集系统设计 [J], 陈岩;刘谱;吴静珠;王克栋;郭宏2.基于CMOS数字图像传感器的图像采集系统的设计 [J], 李桂英;陈磊3.一种基于CMOS传感器的图像采集系统设计 [J], 杜江;林慧贞;胡东亮4.基于CMOS图像传感器的高实时远程图像采集系统设计 [J], 严明;李刚;杨少华;高帅;郭明安;李斌康5.ARM下的CMOS数字图像传感器图像采集系统设计 [J], 邓小云因版权原因，仅展示原文概要，查看原文内容请购买。

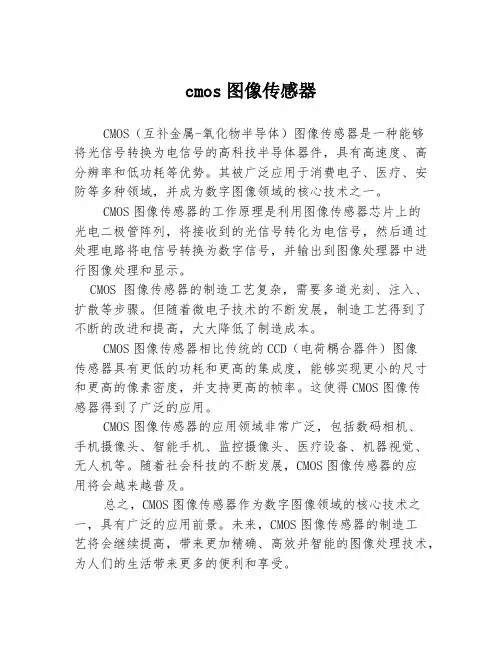

cmos图像传感器
CMOS（互补金属-氧化物半导体）图像传感器是一种能够
将光信号转换为电信号的高科技半导体器件，具有高速度、高分辨率和低功耗等优势。
其被广泛应用于消费电子、医疗、安防等多种领域，并成为数字图像领域的核心技术之一。
CMOS图像传感器的工作原理是利用图像传感器芯片上的
光电二极管阵列，将接收到的光信号转化为电信号，然后通过处理电路将电信号转换为数字信号，并输出到图像处理器中进行图像处理和显示。
CMOS图像传感器的制造工艺复杂，需要多道光刻、注入、扩散等步骤。
但随着微电子技术的不断发展，制造工艺得到了不断的改进和提高，大大降低了制造成本。
CMOS图像传感器相比传统的CCD（电荷耦合器件）图像
传感器具有更低的功耗和更高的集成度，能够实现更小的尺寸和更高的像素密度，并支持更高的帧率。
这使得CMOS图像传
感器得到了广泛的应用。
CMOS图像传感器的应用领域非常广泛，包括数码相机、
手机摄像头、智能手机、监控摄像头、医疗设备、机器视觉、无人机等。
随着社会科技的不断发展，CMOS图像传感器的应
用将会越来越普及。
总之，CMOS图像传感器作为数字图像领域的核心技术之一，具有广泛的应用前景。
未来，CMOS图像传感器的制造工
艺将会继续提高，带来更加精确、高效并智能的图像处理技术，为人们的生活带来更多的便利和享受。
