cmos图像传感器原理CMOS图像传感器原理。
CMOS图像传感器是一种集成了图像传感器和信号处理电路的器件，它是数字摄像头和手机摄像头中最常用的一种传感器。
CMOS图像传感器具有低功耗、集成度高、成本低等优点，因此在数字摄像头、手机摄像头、监控摄像头等领域得到了广泛应用。
CMOS图像传感器的工作原理主要包括光电转换、信号放大和数字输出三个步骤。
首先，当光线照射到CMOS图像传感器上时，光子被转换成电子，并被储存在每个像素的电容中。
然后，通过信号放大电路将电荷信号转换成电压信号，并进行放大处理。
最后，经过A/D转换器将模拟信号转换成数字信号，输出给后续的图像处理电路。
CMOS图像传感器的核心部件是像素阵列，它由许多个像素单元组成。
每个像素单元包括光电转换器、信号放大器和采样保持电路。
当光线照射到像素阵列上时，每个像素单元都会产生对应的电荷信号，然后通过列选择线和行选择线的控制，将信号读取出来，并传输给信号放大电路进行放大处理。
CMOS图像传感器的优势在于集成度高、功耗低、成本低、易于制造等特点。
与传统的CCD图像传感器相比，CMOS图像传感器不需要额外的模拟信号处理电路，因此在集成度上有很大的优势。
另外，CMOS图像传感器的功耗较低，适合于移动设备和便携式设备的应用。
此外，CMOS图像传感器的制造工艺相对简单，成本较低，可以大规模生产，满足市场需求。
在实际应用中，CMOS图像传感器不仅应用于数字摄像头和手机摄像头中，还广泛应用于医疗影像、工业检测、安防监控等领域。
随着科技的不断进步，CMOS图像传感器的分辨率、灵敏度和集成度将会不断提高，为各种应用领域带来更加优质的图像传感器解决方案。
总的来说，CMOS图像传感器作为一种集成度高、功耗低、成本低的图像传感器，具有广泛的应用前景。
随着技术的不断进步，它将会在数字摄像头、手机摄像头、医疗影像、工业检测、安防监控等领域发挥越来越重要的作用。

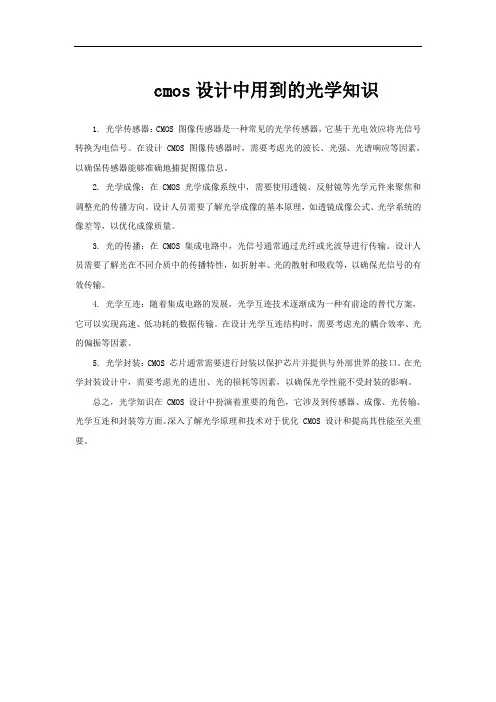

cmos设计中用到的光学知识
1. 光学传感器：CMOS 图像传感器是一种常见的光学传感器，它基于光电效应将光信号转换为电信号。
在设计 CMOS 图像传感器时，需要考虑光的波长、光强、光谱响应等因素，以确保传感器能够准确地捕捉图像信息。
2. 光学成像：在 CMOS 光学成像系统中，需要使用透镜、反射镜等光学元件来聚焦和调整光的传播方向。
设计人员需要了解光学成像的基本原理，如透镜成像公式、光学系统的像差等，以优化成像质量。
3. 光的传播：在 CMOS 集成电路中，光信号通常通过光纤或光波导进行传输。
设计人员需要了解光在不同介质中的传播特性，如折射率、光的散射和吸收等，以确保光信号的有效传输。
4. 光学互连：随着集成电路的发展，光学互连技术逐渐成为一种有前途的替代方案，它可以实现高速、低功耗的数据传输。
在设计光学互连结构时，需要考虑光的耦合效率、光的偏振等因素。
5. 光学封装：CMOS 芯片通常需要进行封装以保护芯片并提供与外部世界的接口。
在光学封装设计中，需要考虑光的进出、光的损耗等因素，以确保光学性能不受封装的影响。
总之，光学知识在 CMOS 设计中扮演着重要的角色，它涉及到传感器、成像、光传输、光学互连和封装等方面。
深入了解光学原理和技术对于优化 CMOS 设计和提高其性能至关重要。
CMOS图像传感器在数码相机中的应用简介人们使用胶卷照相机已经上百年了，20世纪80年代以来，人们利用高新技术，发展了不用胶卷的CCD数码相机。
使传统的胶卷照相机产生了根本的变化。
电可写可控的廉价FLASH ROM的出现，以及低功耗、低价位的CMOS摄像头的问世。
为数码相机打开了新的局面，数码相机框图如图所示。
从图中可以看出，数码相机的内部装置已经和传统照相机完全不同了，彩色CMOS摄像头在电子快门的控制下，摄取一幅照片存于DRAM中，然后再转至FLASH ROM中存放起来。
根据FLASH ROM的容量和图像数据的压缩水平，可以决定能存照片的张数。
如果将ROM换成PCMCIA卡，就可以通过换卡，扩大数码相机的容量，这就像更换胶卷一样，将数码相机的数字图像信息转存至PC机的硬盘中存贮，这就大大方便了照片的存贮、检索、处理、编辑和传送。
图像传感器是将光信号转换为电信号的装置，在数字电视、可视通信市场中有着广泛的应用。
60年代末期，美国贝尔实脸室发现电荷通过半导体势阱发生转移的现象，提出了固态成像这一新概念和一维CCD(Charge-Coupled Device电荷耦合器件)模型器件。
到90年代初，CCD技术已比较成热，得到非常广泛的应用。
但是随着CCD应用范围的扩大，其缺点逐渐暴露出来。
首先，CCD技术芯片技术工艺复杂，不能与标准工艺兼容。
其次，CCD技术芯片需要的电压功耗大，因此CCD技术芯片价格昂贵且使用不便。
目前，最引人注目，最有发展潜力的是采用标准的CMOS(Complementary Metal Oxide Semiconductor 互补金属氧化物场效应管)技术来生产图像传感器，即CMOS图像传感器。
CMOS图像传感器芯片采用了CMOS工艺，可将图像采集单元和信号处理单元集成到同一块芯片上。
由于具有上述特点，它适合大规模批量生产，适用于要求小尺寸、低价格、摄像质量无过高要求的应用，如保安用小型、微型相机、手机、计算机网络视频会议系统、无线手持式视频会议系统、条形码扫描器、传真机、玩具、生物显微计数、某些车用摄像系统等大量商用领域。

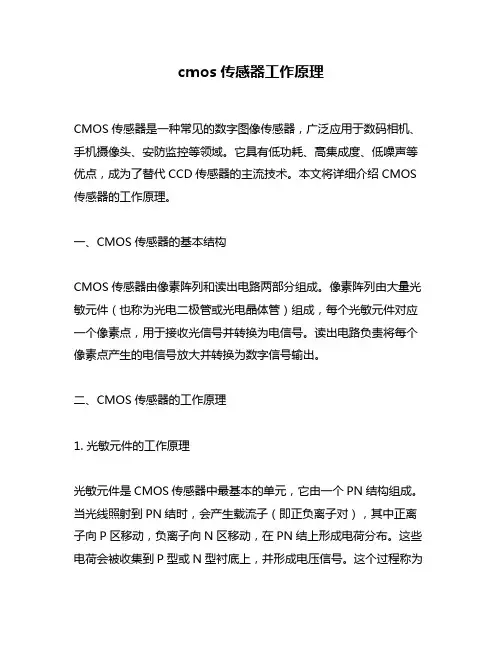

cmos传感器工作原理CMOS传感器是一种常见的数字图像传感器，广泛应用于数码相机、手机摄像头、安防监控等领域。
它具有低功耗、高集成度、低噪声等优点，成为了替代CCD传感器的主流技术。
本文将详细介绍CMOS 传感器的工作原理。
一、CMOS传感器的基本结构CMOS传感器由像素阵列和读出电路两部分组成。
像素阵列由大量光敏元件（也称为光电二极管或光电晶体管）组成，每个光敏元件对应一个像素点，用于接收光信号并转换为电信号。
读出电路负责将每个像素点产生的电信号放大并转换为数字信号输出。
二、CMOS传感器的工作原理1. 光敏元件的工作原理光敏元件是CMOS传感器中最基本的单元，它由一个PN结构组成。
当光线照射到PN结时，会产生载流子（即正负离子对），其中正离子向P区移动，负离子向N区移动，在PN结上形成电荷分布。
这些电荷会被收集到P型或N型衬底上，并形成电压信号。
这个过程称为光电转换。
2. 像素点的输出原理每个像素点都有一个对应的读出电路，用于将光敏元件产生的电信号放大并转换为数字信号输出。
读出电路通常由放大器、采样器和模数转换器等组成。
其中，放大器负责将微弱的电信号放大到一定程度，采样器负责对放大后的信号进行采样，模数转换器将采样后的模拟信号转换为数字信号输出。
3. CMOS传感器的工作流程当光线照射到CMOS传感器上时，每个像素点都会产生一个电荷，并通过读出电路被转化为数字信号输出。
具体流程如下：（1）曝光阶段：当快门打开时，光线进入镜头并照射到CMOS传感器上。
此时，每个像素点会产生一定数量的电荷。
（2）清除阶段：曝光结束后，需要将所有像素点中残留的电荷清零。
这个过程称为清除。
（3）读出阶段：在清除完成后，开始进行读出操作。
每个像素点中产生的电荷会被读出并通过放大、采样和模数转换等步骤转化为数字信号输出。
三、CMOS传感器的优缺点1. 优点（1）低功耗：CMOS传感器采用的是基于MOSFET的读出电路，功耗比CCD传感器低得多。
CMOS传感器的工作原理CMOS传感器是一种常用于数码相机和手机摄像头中的图像传感器。
它有着更高的集成度和更低的功耗，因此在数字图像捕捉和处理方面具有广泛的应用。
本文将详细介绍CMOS传感器的工作原理。
一、基本结构CMOS传感器是由许多微小的像素组成的，每个像素都包含了光电二极管、放大器和模数转换器。
下面详细介绍这些组成部分的工作原理。
1. 光电二极管光电二极管是CMOS传感器最基本的部分。
当光线照射到光电二极管上时，光子会与半导体材料发生相互作用，产生电子-空穴对。
其中的电子会被电场引力吸引到一侧，形成电流。
2. 放大器放大器的作用是放大光电二极管产生的微弱电流。
CMOS传感器中的每个像素都配备了一个放大器，使得从不同像素中获取的电流能够被放大并进一步处理。
3. 模数转换器模数转换器（ADC）将模拟电流转换为数字信号。
模数转换器将连续的模拟电流转换为离散的数字信号，以便进一步的数字信号处理和存储。
二、工作原理当光线照射到CMOS传感器上时，每个像素中的光电二极管会产生微弱的电流。
这些电流被放大器放大，并通过模数转换器将其转换为数字信号。
在CMOS传感器中，每个像素都有自己的感光区域和存储电容。
感光区域用来接收光线，而存储电容则存储感光区域产生的电荷。
存储电容的大小决定了每个像素的感光能力。
当光线照射到感光区域时，感光区域产生电荷并储存在存储电容中。
随后，通过控制电路将电荷从存储电容中读取出来，并将其转化为电流信号。
这个电流信号经过放大器放大后，经过模数转换器转换为数字信号。
三、优势CMOS传感器相对于传统的CCD传感器具有以下优势：1. 集成度高：CMOS传感器可以与其他电路集成在一起，形成一个更紧凑、更高性能的图像处理系统。
2. 低功耗：CMOS传感器由于结构特点以及使用的工作电压较低，功耗相对较低。
3. 快速读取：CMOS传感器可以实现快速的图像读取，适用于高速拍摄和连拍模式。
4. 强大的信号处理：CMOS传感器所集成的信号处理电路使其能够在传感器上对图像进行预处理，提高图像质量。
简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件，可以将光学图像转换成数字图像，其工作原理是基于光电效应和集成电路技术。
CMOS图像传感器由图像传感单元阵列和信号处理单元组成。
图像传感单元阵列由大量的光敏单元组成，每个光敏单元具有一个光感受器和一个电荷积累器，用于将光信号转换为电荷，并对图像进行采样。
每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。
信号处理单元负责将电荷转换为电压、放大、采样和数字化。
CMOS图像传感器的工作原理如下：当光照射到光敏单元上时，光敏单元中的光感受器将光信号转化为电荷。
电荷通过电场的作用从光感受器向电荷积累器偏移，并在电荷积累器中积累。
一旦接收到光信号并完成电荷积累后，将在传感器的特定位置产生电压信号。
然后，信号处理单元会将电荷转换为电压，并对图像进行放大、采样和数字化处理。
最后，图像传感器将数字图像通过数据接口发送给外部设备。
CMOS图像传感器具有以下几个优点：1. 集成度高：CMOS图像传感器可以集成在单个芯片上，因此可以实现小尺寸和轻量化，适合于集成在各种移动设备中。
2. 低功耗：CMOS图像传感器的功耗相对较低，可以延长设备的电池寿命。
3. 成本低：相比于传统的CCD图像传感器，CMOS图像传感器的制造工艺更简单，成本更低。
4. 高速读取：CMOS图像传感器可以实现高速连续拍摄，适用于高速摄影和视频录制等应用。
5. 可编程性强：CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化，实现更灵活的图像处理。
CMOS图像传感器在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 摄像头和视频监控：CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域，实现图像和视频的捕捉和处理。
2. 机器视觉和工业自动化：CMOS图像传感器可以应用于机器视觉系统中，用于图像的识别、测量和检测，广泛应用于工业自动化、智能制造等领域。
简述CMOS图像传感器的工作原理及应用1. 工作原理CMOS图像传感器（CMOS Image Sensor）作为一种常见的图像采集装置，在各种电子设备中被广泛应用。
它的工作原理主要包括以下几个步骤：1.1 光电转换当光线照射到CMOS图像传感器上时，光子会与图像传感器中的感光单元发生相互作用。
每个感光单元由一个光电二极管和一个储存电荷的电容器组成。
光电二极管的特殊结构使得它能够将光子转化为电荷。
1.2 电荷收集当感光单元吸收到光子后，光电二极管中的电子将被释放出来并存储在电容器中。
这个过程称为电荷收集。
光线越强，释放的电子就越多，储存在电容器中的电荷也就越多。
1.3 信号放大和采集为了确保图像的准确性和清晰度，接下来对储存的电荷进行放大和采集。
在CMOS图像传感器中，每个感光单元都有相应的输出线路，将电荷转化为电压信号，并经过放大电路进行信号放大。
1.4 数字转换放大后的模拟信号需要经过模数转换器（ADC）进行转换，将模拟信号转化为数字信号。
数字信号可以直接处理、存储和传输。
1.5 数据处理经过数字转换后，图像数据可以进行相关处理，如去噪、增强、压缩等。
处理后的图像可以输出到显示屏、存储设备或其他外部设备进行应用。
2. 应用2.1 摄像头CMOS图像传感器在摄像头中得到了广泛应用。
由于其低功耗、高集成度和成本效益等特点，CMOS图像传感器取代了传统的CCD图像传感器，成为主流的图像采集技术。
摄像头的应用领域包括智能手机、监控摄像机、数码相机等。
2.2 自动驾驶CMOS图像传感器在自动驾驶系统中发挥着重要的作用。
它可以捕捉到路面上的图像信息，识别道路标志、车辆、行人等障碍物，并将这些数据传输给自动驾驶系统进行处理和决策，从而实现自动驾驶功能。
2.3 医学影像在医学影像领域，CMOS图像传感器可以用于X光成像、透视成像和内窥镜等诊断设备中。
它可以高效地捕捉和记录患者的影像信息，帮助医生进行疾病的诊断和治疗。
基于CMOS图像传感器的多光谱遥感成像系统几个关键问题研究一、本文概述随着遥感技术的快速发展，多光谱遥感成像系统在环境监测、资源调查、灾害预警等领域的应用越来越广泛。
CMOS图像传感器作为一种新兴的成像器件，具有低功耗、低成本、高集成度等优点，因此在多光谱遥感成像系统中具有广阔的应用前景。
然而，基于CMOS图像传感器的多光谱遥感成像系统在设计和实现过程中面临着一系列关键技术问题，这些问题直接影响着系统的成像质量和性能。
本文旨在深入研究基于CMOS图像传感器的多光谱遥感成像系统中的几个关键问题，包括光谱滤波器的设计与优化、光谱图像的校正与融合、以及系统噪声的抑制等。
通过对这些问题的系统分析和研究，本文旨在提出有效的解决方案，为基于CMOS图像传感器的多光谱遥感成像系统的进一步发展提供理论支持和实际应用指导。
具体而言，本文将首先分析CMOS图像传感器在多光谱遥感成像系统中的应用优势与挑战，然后重点探讨光谱滤波器的设计与优化方法，以提高光谱分辨率和成像质量。
接着，本文将研究光谱图像的校正与融合技术，旨在消除光谱图像间的失真和偏差，提高图像的整体质量和信息提取精度。
本文将关注系统噪声的抑制问题，通过算法优化和硬件设计等手段，降低噪声对成像质量的影响。
通过本文的研究，我们期望能够为基于CMOS图像传感器的多光谱遥感成像系统的设计和实现提供有益的参考和指导，推动该技术在各领域的广泛应用和持续发展。
二、CMOS图像传感器的基本原理与特性CMOS图像传感器，全称为互补金属氧化物半导体图像传感器，是现代数字摄影技术的核心组件之一。
它利用光电转换效应将光信号转换为电信号，进而生成数字图像。
与传统的电荷耦合器件（CCD）相比，CMOS图像传感器在制造工艺、功耗、集成度等方面具有显著优势。
基本原理：CMOS图像传感器的基本工作原理基于光电二极管或光电晶体管的光电转换效应。
当光照射到传感器上时，光子被传感器内的光电二极管或晶体管吸收，导致电子从价带跃迁到导带，从而产生光生电流或光生电压。
CMOS图像传感器的工作原理及研究摘要：介绍了CMOS图像传感器的工作原理，比较了CCD图像传感器与CMOS图像传感器的优缺点，指出了CMOS图像传感器的技术问题和解决途径，综述了CMOS图像传感器的现状和发展趋势。
1 引言自从上世纪60年代末期，美国贝尔实验室提出固态成像器件概念后，固体图像传感器便得到了迅速发展，成为传感技术中的一个重要分支，它是PC机多媒体不可缺少的外设，也是监控中的核心器件。
互补金属氧化物半导体（CMOS）图像传感器与电荷耦合器件（CCD）图像传感器的研究几乎是同时起步，但由于受当时工艺水平的限制，CMOS图像传感器图像质量差、分辨率低、噪声降不下来和光照灵敏度不够，因而没有得到重视和发展。
而CCD器件因为有光照灵敏度高、噪音低、像素少等优点一直主宰着图像传感器市场。
由于集成电路设计技术和工艺水平的提高，CMOS图像传感器过去存在的缺点，现在都可以找到办法克服，而且它固有的优点更是CCD器件所无法比拟的，因而它再次成为研究的热点。
70年代初CMOS传感器在NASA的Jet Propulsion Laboratory(JPL)制造成功，80年代末，英国爱丁堡大学成功试制出了世界第一块单片CMOS型图像传感器件，1995年像元数为（128×128）的高性能CMOS有源像素图像传感器由喷气推进实验室首先研制成功[1]，1997年英国爱丁堡VLSI Version公司首次实现了CMOS图像传感器的商品化，就在这一年，实用CMOS技术的特征尺寸已达到0.35mm，东芝研制成功了光敏二极管型APS，其像元尺寸为5.6mm×5.6mm，具有彩色滤色膜和微透镜阵列，2000年日本东芝公司和美国斯坦福大学采用0.35mm技术开发的CMOS-APS已成为开发超微型CMOS摄像机的主流产品。
2 技术原理CCD型和CMOS型固态图像传感器在光检测方面都利用了硅的光电效应原理，不同点在于像素光生电荷的读出方式。
CMO基本原理及设计要点1. 基本原理从某一方面来说，CMOS图像传感器在每个像素位置内都有一个放大器，这就使其能在很低的带宽情况下把离散的电荷信号包转换成电压输出，而且也仅需要在帧速率下进行重置。
CMOS图像传感器的优点之一就是它具有低的带宽，并增加了信噪比。
由于制造工艺的限制，早先的CMOS图像传感器无法将放大器放在像素位置以内。
这种被称为PPS的技术，噪声性能很不理想，而且还引来对CMO图像传感器的种种干扰。
然而今天，随着制作工艺的提高，使在像素内部增加复杂功能的想法成为可能。
现在，在像素位置以内已经能增加诸如电子开关、互阻抗放大器和用来降低固定图形噪声的相关双采样保持电路以及消除噪声等多种附加功能。
实际上，在Conexant 公司（前Rockwell 半导体公司）的一台先进的CMO摄像机所用的CMO S传感器上，每一个像素中都设计并使用了6个晶体管，测试到的读出噪声只有1 均方根电子。
不过，随着像素内电路数量的不断增加，留给感光二极管的空间逐渐减少，为了避免这个比例（又称占空因数或填充系数）的下降，一般都使用微透镜，这是因为每个像素位置上的微小透镜都能改变入射光线的方向，使得本来会落到连接点或晶体管上的光线重回到对光敏感的二极管区域。
因为电荷被限制在像素以内，所以CMOS S像传感器的另一个固有的优点就是它的防光晕特性。
在像素位置内产生的电压先是被切换到一个纵列的缓冲区内，然后再被传输到输出放大器中，因此不会发生传输过程中的电荷损耗以及随后产生的光晕现象。
它的不利因素是每个像素中放大器的阈值电压都有细小的差别，这种不均匀性就会引起固定图像噪声。
然而，随着CMOS像传感器的结构设计和制造工艺的不断改进，这种效应已经得到显著弱化。
这种多功能的集成化，使得许多以前无法应用图像技术的地方现在也变得可行了，如孩子的玩具，更加分散的保安摄像机、嵌入在显示器和膝上型计算机显示器中的摄像机、带相机的移动电路、指纹识别系统、甚至于医学图像上所使用的一次性照相机等，这些都已在某些设计者的考虑之中。
CMOS图像传感器的原理和技术发展一、 CMOS图像传感器基本结构1,基本概念CMOS(Complementary Metal-Oxide-Semiconductor)，中文学名为互补金属氧化物半导体，它本是计算机系统内一种重要的芯片，保存了系统引导最基本的资料。
CMOS的制造技术和一般计算机芯片没什么差别，由PMOS和NMOS 管共同构成，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带-电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
由于CMOS中一对MOS组成的门电路在瞬间要么PMOS导通，要么NMOS导通，要么都截止，所以比三极管效率高得多。
因此功耗很低。
CMOS技术及其工艺广泛应用于计算机领域并且非常成熟,后来发现CMOS经过加工也可以作为数码摄影中的图像传感器，CMOS传感器也可细分为被动式像素传感器(Passive Pixel Sensor CMOS)与主动式像素传感器(Active Pixel Sensor CMOS)。
CMOS和CCD一样同为在数码相机中可记录光线变化的半导体。
CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
然而，CMOS的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。
除了CCD和CMOS之外，还有富士公司独家推出的SUPER CCD，SUPER CCD并没有采用常规正方形二极管，而是使用了一种八边形的二极管，像素是以蜂窝状形式排列，并且单位像素的面积要比传统的CCD大。
将像素旋转45度排列的结果是可以缩小对图像拍摄无用的多余空间，光线集中的效率比较高，效率增加之后使感光性、信噪比和动态范围都有所提高。
cmos设计中用到的光学知识-回复在CMOS设计中使用了光学知识，并将其应用于传感器和图像处理器的设计中。
光学知识在CMOS图像传感器的感光元件、滤波器、镜头等方面发挥着重要作用。
接下来，我将逐步回答关于CMOS设计中应用光学知识的相关问题。
第一部分：CMOS图像传感器的光学原理1.1 什么是CMOS图像传感器？CMOS图像传感器是一种用于捕捉、转换和存储光电信号的器件。
它由感光元件阵列、信号处理器和存储单元组成。
其中，感光元件阵列是光学器件，能够将光能转换为电能。
1.2 CMOS图像传感器的感光原理是什么？CMOS图像传感器的感光原理基于光电效应。
感光元件阵列中的每个像素都包含一个光敏元件和一个转换电路。
当入射光照射在感光元件上时，光将激发出电子，并通过转换电路转化为电压信号。
这些电压信号经过放大和处理后，就可以得到图像信息。
1.3 如何提高CMOS图像传感器的感光性能？为了提高CMOS图像传感器的感光性能，需要考虑以下几个因素：- 光量：增加入射光的光量可以提高传感器的感光性能。
可以通过增加摄像头的光圈大小或增加光源的亮度来实现。
- 传感器结构：改变传感器的结构可以增加感光元件的数量和面积，从而提高感光能力。
- 增益和放大电路：增加放大电路的放大倍数和增益可以提高信号的强度。
- 降低噪声：降低传感器内部和外部的噪声可以提高图像的清晰度和质量。
第二部分：滤光器在CMOS设计中的应用2.1 为什么需要在CMOS图像传感器中使用滤光器？滤光器在CMOS图像传感器中的应用是为了选择性地传递或阻挡特定波长的光。
滤光器可以帮助传感器只接收感兴趣的光谱范围，提高图像的色彩准确性和对比度。
2.2 常见的滤光器类型有哪些？常见的滤光器类型包括RGB滤光片、红外滤光片和低通滤波器。
RGB 滤光片是用于传感器的颜色滤光片，可以选择性地传递红、绿、蓝三原色的光线。
红外滤光片可以阻挡红外光的入射，避免干扰。
低通滤波器可以通过选择性地阻挡高频分量来降低噪声。
CMOS图像传感器工艺与性能优化摘要：本文将重点讨论CMOS（互补金属氧化物半导体）图像传感器的工艺优化和性能优化。
首先，介绍了CMOS图像传感器的基本原理和结构。
然后，详细描述了CMOS图像传感器的制造工艺，并探讨了常见的工艺优化方法。
最后，讨论了CMOS图像传感器的性能评估指标和常见的性能优化策略。
1. 引言CMOS图像传感器是现代数字相机和移动设备中最常用的图像捕捉技术。
它具有低功耗、高集成度和成本效益等优势，因此被广泛应用于消费电子、医疗影像和工业视觉等领域。
为了提高CMOS图像传感器的图像质量和性能，工艺优化和性能优化成为重要的研究方向。
2. CMOS图像传感器的基本原理和结构CMOS图像传感器的基本原理是利用光的电子激发效应将光信号转换为电荷信号，进而转化为数字信号。
它由图像阵列、存储电路和信号处理电路组成。
图像阵列是由光敏元件（光感受器）组成的二维阵列，每个光敏元件对应着图像的一个像素。
存储电路负责收集和储存每个像素的电荷值，而信号处理电路则负责将电荷信号转化为数字信号并进行后续的处理。
3. CMOS图像传感器的制造工艺CMOS图像传感器的制造工艺包括前端工艺和后端工艺。
前端工艺用于制造图像阵列和存储电路，而后端工艺则用于制造信号处理电路和封装。
前端工艺包括晶体管的制造和图像传感器的微光栅的制作。
常见的工艺优化方法包括布线优化、光罩设计和掺杂剂优化等。
后端工艺包括金属线的制造和芯片封装。
常见的工艺优化方法包括金属线的材料选择和封装材料的优化。
4. CMOS图像传感器的工艺优化方法4.1 布线优化布线优化是通过优化线宽、线距和层次来提高信号的传输效果。
合理的布线规则和电磁兼容（EMC）设计可以减少噪音和串扰，并提高信号的稳定性和可靠性。
4.2 光罩设计光罩设计是创建图像传感器的微光栅和晶体管。
通过优化光罩的设计，可以提高图像传感器的分辨率和响应速度，降低噪音和失真。
4.3 掺杂剂优化掺杂剂优化是调控晶体管的电导性能和响应特性。
cmos图像传感器原理CMOS图像传感器原理。
CMOS图像传感器是一种集成电路芯片，它可以将光信号转换成电信号，是数字摄像机和数码相机中最重要的部件之一。
它的原理和工作方式对于理解数字摄影和图像处理有着重要的意义。
本文将从CMOS图像传感器的原理入手，详细介绍其工作原理和特点。
CMOS图像传感器是由光敏元件和信号处理电路组成的集成电路芯片。
在光敏元件方面，CMOS图像传感器采用了光电二极管（Photodiode）作为光敏元件，当光线照射到光电二极管上时，光子的能量会激发电子从价带跃迁到导带，产生电荷。
这些电荷会根据光照的强弱而积累在光电二极管中，形成电荷包。
而在信号处理电路方面，CMOS图像传感器采用了大量的晶体管和传输栅来控制和读取光电二极管中的电荷包，将其转换成数字信号输出。
CMOS图像传感器相比于传统的CCD图像传感器有着许多优势。
首先，CMOS图像传感器的集成度高，可以集成更多的功能单元，如模拟信号处理单元、数字信号处理单元等，使得整个系统更加紧凑和高效。
其次，CMOS图像传感器的功耗低，因为它可以采用CMOS工艺制造，功耗较低，适合于便携式设备。
此外，CMOS图像传感器的读取速度快，可以实现高速连续拍摄，适合于高速摄影和视频拍摄。
在实际的应用中，CMOS图像传感器有着广泛的应用领域。
在数码相机中，CMOS图像传感器可以实现高分辨率的拍摄，并且可以实现高速连拍和视频拍摄。
在智能手机中，CMOS图像传感器可以实现快速对焦和高清拍摄。
在工业领域，CMOS图像传感器可以实现机器视觉和自动化生产。
在医学领域，CMOS图像传感器可以实现医学影像的获取和分析。
总之，CMOS图像传感器是一种重要的光电转换器件，它的原理和工作方式对于理解数字摄影和图像处理有着重要的意义。
它的优势在于集成度高、功耗低、读取速度快，应用领域广泛。
随着科技的不断发展，CMOS图像传感器将会在更多的领域得到应用，为人们的生活和工作带来更多的便利和效益。
CMOS图像传感器的基本原理及设计考虑1、引言20世纪70年代，CCD图像传感器和CMOS图像传感器同时起步。
CCD图像传感器由于灵敏度高、噪声低，逐步成为图像传感器的主流。
但由于工艺上的原因，敏感元件和信号处理电路不能集成在同一芯片上，造成由CCD图像传感器组装的摄像机体积大、功耗大。
CMOS图像传感器以其体积小、功耗低在图像传感器市场上独树一帜。
但最初市场上的CMOS图像传感器，一直没有摆脱光照灵敏度低和图像分辨率低的缺点，图像质量还无法与CCD图像传感器相比。
如果把CMOS图像传感器的光照灵敏度再提高5倍～10倍，把噪声进一步降低，CMOS图像传感器的图像质量就可以达到或略微超过C CD图像传感器的水平，同时能保持体积小、重量轻、功耗低、集成度高、价位低等优点，如此，CMOS图像传感器取代CCD图像传感器就会成为事实。
由于CMOS图像传感器的应用，新一代图像系统的开发研制得到了极大的发展，并且随着经济规模的形成，其生产成本也得到降低。
现在，CMOS图像传感器的画面质量也能与CCD图像传感器相媲美，这主要归功于图像传感器芯片设计的改进，以及亚微米和深亚微米级设计增加了像素内部的新功能。
实际上，更确切地说，CMOS图像传感器应当是一个图像系统。
一个典型的CMOS图像传感器通常包含：一个图像传感器核心（是将离散信号电平多路传输到一个单一的输出，这与CCD图像传感器很相似），所有的时序逻辑、单一时钟及芯片内的可编程功能，比如增益调节、积分时间、窗口和模数转换器。
事实上，当一位设计者购买了CM OS图像传感器后，他得到的是一个包括图像阵列逻辑寄存器、存储器、定时脉冲发生器和转换器在内的全部系统。
与传统的CCD图像系统相比，把整个图像系统集成在一块芯片上不仅降低了功耗，而且具有重量较轻，占用空间减少以及总体价格更低的优点。
2、基本原理从某一方面来说，CMOS图像传感器在每个像素位置内都有一个放大器，这就使其能在很低的带宽情况下把离散的电荷信号包转换成电压输出，而且也仅需要在帧速率下进行重置。
CMOS图像传感器的优点之一就是它具有低的带宽，并增加了信噪比。
由于制造工艺的限制，早先的CMOS图像传感器无法将放大器放在像素位置以内。
这种被称为PPS的技术，噪声性能很不理想，而且还引来对CMOS图像传感器的种种干扰。
然而今天，随着制作工艺的提高，使在像素内部增加复杂功能的想法成为可能。
现在，在像素位置以内已经能增加诸如电子开关、互阻抗放大器和用来降低固定图形噪声的相关双采样保持电路以及消除噪声等多种附加功能。
实际上，在Conexant公司（前Rockwell半导体公司）的一台先进的CMOS摄像机所用的CMOS图传感器上，每一个像素中都设计并使用了6个晶体管，测试到的读出噪声只有1均方根电子。
不过，随着像素内电路数量的不断增加，留给感光二极管的空间逐渐减少，为了避免这个比例（又称占空因数或填充系数）的下降，一般都使用微透镜，这是因为每个像素位置上的微小透镜都能改变入射光线的方向，使得本来会落到连接点或晶体管上的光线重回到对光敏感的二极管区域。
因为电荷被限制在像素以内，所以CMOS图像传感器的另一个固有的优点就是它的防光晕特性。
在像素位置内产生的电压先是被切换到一个纵列的缓冲区内，然后再被传输到输出放大器中，因此不会发生传输过程中的电荷损耗以及随后产生的光晕现象。
它的不利因素是每个像素中放大器的阈值电压都有细小的差别，这种不均匀性就会引起固定图像噪声。
然而，随着CMOS图像传感器的结构设计和制造工艺的不断改进，这种效应已经得到显著弱化。
这种多功能的集成化，使得许多以前无法应用图像技术的地方现在也变得可行了，如孩子的玩具，更加分散的保安摄像机、嵌入在显示器和膝上型计算机显示器中的摄像机、带相机的移动电路、指纹识别系统、甚至于医学图像上所使用的一次性照相机等，这些都已在某些设计者的考虑之中。
3设计考虑然而，这个行业还有一个受到普遍关注的问题，那就是测量方法，具体指标、阵列大小和特性等方面还缺乏统一的标准。
每一位工程师在比较各种资料一览表时，可能会发现在一张表上列出的是关于读出噪声或信噪比的资料，而在另一张表上可能只是强调关于动态范围或最大势阱容量的资料。
因此，这就要求设计者们能够判断哪一个参数对他们最重要，并且尽可能充分利用多产品的CMOS图像传感器家族。
一些关键的性能参数是任何一种图像传感器都需要关注的，包括信噪比、动态范围、噪声（固定图形噪声和读出噪声）、光学尺寸以及电压的要求。
应当知道并用来对比的重要参数有：最大势阱容量、各种工作状态下的读出噪声、量子效率以及暗电流，至于信噪比之类的其它参数都是由那些基本量度推导出来的。
对于像保安摄像机一类的低照度级的应用，读出噪声和量子效应最重要。
然而对于象户外摄影一类的中、高照度级的应用，比较大的最大势阱容量就显得更为重要。
动态范围和信噪比是最容易被误解和误用的参数。
动态范围是最大势阱容量与最低读出噪声的比值，它之所以引起误解，是因为读出噪声经常不是在典型的运行速度下测得的，而且暗电流散粒噪声也常常没有被计算在内。
信噪比主要决定于入射光的亮度级（事实上，在亮度很低的情况下，噪声可能比信号还要大）。
所以，信噪比应该将所有的噪声源都考虑在内，有些资料一览表中常常忽略散粒噪声，而它恰恰是中、高信号电平的主要噪声来源。
而S NRDARK得到说明，实际上与动态范围没有什么两样。
数字信噪比或数字动态范围是另一个容易引起混淆的概念，它表明的只是模拟/数字（A/D）转换器的一个特性。
虽然这可能很重要，但它并不能精确地描述图像的质量。
同时我们也应清楚地认识到，当图像传感器具有多个可调模拟增益设置时，模拟/数字转换器的分辨率不会对图像传感器的动态范围产生限制。
光学尺寸的概念的模糊，是由于传统观念而致。
使用光导摄像管只能在部分范围内产生有用的图像。
它的计算包括度量单位的转换和向上舍入的方法。
采用向上舍入的方法，先以毫米为单位测量图像传感器的对角线除以16，就能得到以英寸为单位的光学尺寸。
例如0.97cm的尺寸是1.27cm而不是0.85cm。
假如你选择了一个光学尺寸为0.85cm的图像传感器，很可能出现图像的四周角落上的映影（阴影）现象。
这是因为有些资料一览表欺骗性地使用了向下舍入的方法。
例如，将0.97c m的尺寸称为0.85cm,理由很简单：0.85cm光学尺寸的图像传感器的价格要比1.27cm光学尺寸的图像传感器的价格低得多，但是这对系统工作性能产生不利影响。
所以，设计者应该通过计算试用各种不同的图像传感器来得到想要的性能。
CMOS图像传感器的一个很大的优点就是它只要求一个单电压来驱动整个装置。
不过设计者仍应谨慎地布置电路板驱动芯片。
根据实际要求，数字电压和模拟电压之间尽可能地分离开以防止串扰。
因此良好的电路板设计，接地和屏蔽就显得非常重要。
尽管这种图像传感器是一个CMOS装置并具有标准的输入/输出（I/O）电压，但它实际的输入信号相当小，而且对噪声也很敏感。
到目前为止，已设计出高集成度单芯片CMOS图像传感器。
设计者力求使有关图像的应用更容易实现多功能，包括自动增益控制（AG C）、自动曝光控制（AEC）、自动平衡（AMB）、伽玛样正、背景补偿和自动黑电平校正。
所有的彩色矩阵处理功能都集成在芯片中。
CM OS图像传感器允许片上的寄存器通过I2C总线对摄像机编程，具有动态范围宽、抗浮散且几乎没有拖影的优点。
4、CMOS APS的潜在优点和设计方法4．1CMOS APS胜过CCD图像传感器的潜在优点CMOS APS胜过CCD图像传感器的潜在优点包括[1]～[5]：1）消除了电荷反复转移的麻烦，免除了在辐射条件下电荷转移效率（C TE）的退化和下降。
2）工作电流很小，可以防止单一振动和信号闭锁。
3）在集成电路芯片中可进行信号处理，因此可提供芯迹线，模/数转换的自调节，也能提供由电压漂移引起的辐射调节。
与硅探测器有关，需要解决的难题和争论点包括[1]～[2]：1）在体材料界面由于辐射损伤而产生的暗电流的增加问题。
2）包括动态范围损失的阈值漂移问题。
3）在模/数转换电路中，定时和控制中的信号闭锁和单一扰动问题。
4．2CMOS APS的设计方法CMOS APS的设计方法包括：1）为了降低暗电流而进行研制创新的像素结构。
2）使用耐辐射的铸造方法，再研制和开发中等尺寸“dumb”（哑）成像仪（通过反复地开发最佳像素结构）。
3）研制在芯片上进行信号处理的器件，以适应自动调节本身电压Vt的漂移和动态范围的损失。
4）研制和开发耐辐射（单一扰动环境）的定时和控制装置。
5）研制和加固耐辐射的模/数转换器。
6）寻找低温工作条件，以便在承受最大幅射强度时，找到并证实最佳的工作温度。
7）研制和开发大尺寸、全数字化、耐辐射的CMOSAPS，以便生产。
8）测试、评价和鉴定该器件的性能。
9）引入当代最高水平的组合式光学通信/成像系统测试台。
5、像素电路结构设计目前，已设计的CMOS图像传感器像素结构有：空隙积累二极管（HAD）型结构、光电二极管型无源像素结构、光电二极管型有源像素结构、对数变换积分电路型结构、掩埋电荷积累和敏感晶体管阵列（B CAST）型结构、低压驱动掩埋光电二极管（LV－BPD）型结构、深P 阱光电二极管型结构、针型光电二极管（PPD）结构和光栅型有源像素结构等。
5．1CMOS PPS像素结构设计光电二极管型CMOS无源像素传感器（CMOS PPS）的结构自从1967年Weckler首次提出以来实质上一直没有变化，其结构如图1所示。
它由一个反向偏置的光敏二极管和一个开关管构成。
当开关管开启时，光敏二极管与垂直的列线连通。
位于列线末端的电荷积分放大器读出电路保持列线电压为一常数，并减小KTC噪声。
当光敏二极管存贮的信号电荷被读出时，其电压被复位到列线电压水平，与此同时，与光信号成正比的电荷由电荷积分放大器转换为电荷输出。
单管的PD CMOS PPS允许在给定的像素尺寸下有最高的设计填充系数，或者在给定的设计填充系数下，可以设计出最小的像素尺寸。
另外一个开关管也可以采用，以实现二维的X Y寻址。
由于填充系数高且没有许多CCD中多晶硅叠层，CMOS PPS像素结构的量子效率较高。
但是，由于传输线电容较大，CMOSPPS读出噪声较高，典型值为250个均方根电子，这是致命的弱点。
5．2 CMOS APS的像素结构设计几乎在CMOS PPS像素结构发明的同时，科学家很快认识到在像素内引入缓冲器或放大器可以改善像素的性能。
虽然CMOS图像传感器的成像装置将光子转换为电子的方法与CCD相同，但它不是时钟驱动，而是由晶体三极管作为电荷感应放大器。
在一些CMOS图像传感器中，每组像素的顶端有一个放大器，每个像素只有一个作为阈值电流值开关的三极管。
