磁翻板液位计详细介绍

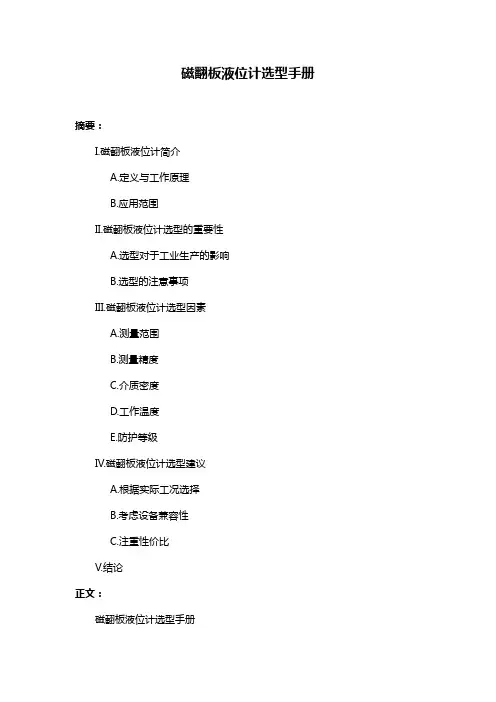

磁翻板液位计选型手册摘要：I.磁翻板液位计简介A.定义与工作原理B.应用范围II.磁翻板液位计选型的重要性A.选型对于工业生产的影响B.选型的注意事项III.磁翻板液位计选型因素A.测量范围B.测量精度C.介质密度D.工作温度E.防护等级IV.磁翻板液位计选型建议A.根据实际工况选择B.考虑设备兼容性C.注重性价比V.结论正文：磁翻板液位计选型手册磁翻板液位计是一种常用的液位测量仪器，其工作原理是利用浮力原理和磁耦合技术，通过浮球的上下移动来反映液位的高低。

磁翻板液位计具有结构简单、安装方便、测量范围广等特点，被广泛应用于石油、化工、电力等领域。

在工业生产中，选择合适的磁翻板液位计对于保证生产过程的稳定性和安全性至关重要。

因此，在进行磁翻板液位计选型时，需要充分考虑各种因素，以确保选型的准确性和合理性。

首先，要考虑磁翻板液位计的测量范围。

根据实际工况，选择合适的测量范围可以保证液位计的测量精度，避免因测量范围过大或过小而导致的测量误差。

其次，测量精度也是选型的关键因素。

磁翻板液位计的测量精度直接影响到生产过程的监控效果，因此需要根据实际需求选择合适的测量精度。

此外，介质密度、工作温度和防护等级也是磁翻板液位计选型的重要因素。

在选择磁翻板液位计时，需要确保其适用于所测介质的密度、工作温度等条件，同时要考虑磁翻板液位计的防护等级，以保证其在恶劣环境下的使用寿命和稳定性。

在磁翻板液位计选型过程中，还需要考虑设备兼容性。

在实际应用中，磁翻板液位计往往与其他设备连接使用，因此需要确保其与其他设备的接口兼容，以保证整个生产系统的正常运行。

总之，在磁翻板液位计选型时，需要充分考虑各种因素，结合实际情况进行综合分析。

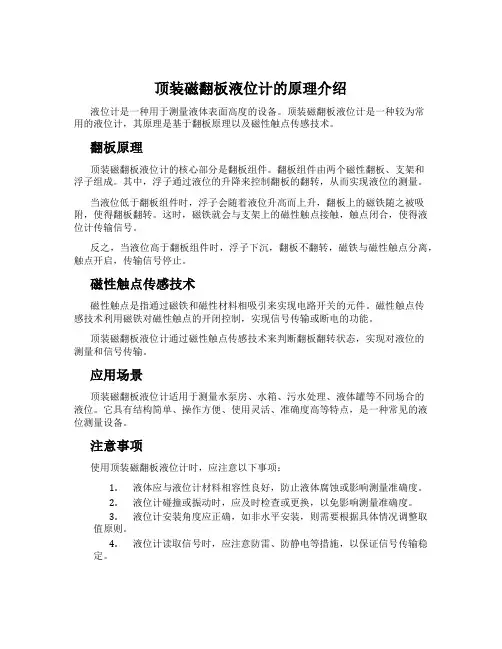

顶装磁翻板液位计的原理介绍液位计是一种用于测量液体表面高度的设备。

顶装磁翻板液位计是一种较为常用的液位计，其原理是基于翻板原理以及磁性触点传感技术。

翻板原理顶装磁翻板液位计的核心部分是翻板组件。

翻板组件由两个磁性翻板、支架和浮子组成。

其中，浮子通过液位的升降来控制翻板的翻转，从而实现液位的测量。

当液位低于翻板组件时，浮子会随着液位升高而上升，翻板上的磁铁随之被吸附，使得翻板翻转。

这时，磁铁就会与支架上的磁性触点接触，触点闭合，使得液位计传输信号。

反之，当液位高于翻板组件时，浮子下沉，翻板不翻转，磁铁与磁性触点分离，触点开启，传输信号停止。

磁性触点传感技术磁性触点是指通过磁铁和磁性材料相吸引来实现电路开关的元件。

磁性触点传感技术利用磁铁对磁性触点的开闭控制，实现信号传输或断电的功能。

顶装磁翻板液位计通过磁性触点传感技术来判断翻板翻转状态，实现对液位的测量和信号传输。

应用场景顶装磁翻板液位计适用于测量水泵房、水箱、污水处理、液体罐等不同场合的液位。

它具有结构简单、操作方便、使用灵活、准确度高等特点，是一种常见的液位测量设备。

注意事项使用顶装磁翻板液位计时，应注意以下事项：1.液体应与液位计材料相容性良好，防止液体腐蚀或影响测量准确度。

2.液位计碰撞或振动时，应及时检查或更换，以免影响测量准确度。

3.液位计安装角度应正确，如非水平安装，则需要根据具体情况调整取值原则。

4.液位计读取信号时，应注意防雷、防静电等措施，以保证信号传输稳定。

总结顶装磁翻板液位计是一种常用的液位测量设备，其操作简单、准确度高，适用于不同场合的液位测量。

其翻板原理和磁性触点传感技术实现了对液位的测量与信号传输，具有结构简单、稳定性高等优点。

在使用时应注意预防液体腐蚀、种类相容性、安装角度、碰撞和振动等因素，以保证测量的准确性和信号传输的稳定性。

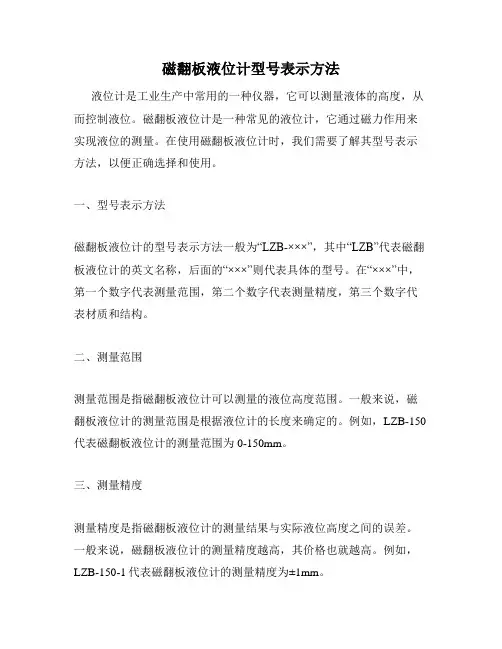

磁翻板液位计型号表示方法液位计是工业生产中常用的一种仪器，它可以测量液体的高度，从而控制液位。

磁翻板液位计是一种常见的液位计，它通过磁力作用来实现液位的测量。

在使用磁翻板液位计时，我们需要了解其型号表示方法，以便正确选择和使用。

一、型号表示方法磁翻板液位计的型号表示方法一般为“LZB-×××”，其中“LZB”代表磁翻板液位计的英文名称，后面的“×××”则代表具体的型号。

在“×××”中，第一个数字代表测量范围，第二个数字代表测量精度，第三个数字代表材质和结构。

二、测量范围测量范围是指磁翻板液位计可以测量的液位高度范围。

一般来说，磁翻板液位计的测量范围是根据液位计的长度来确定的。

例如，LZB-150代表磁翻板液位计的测量范围为0-150mm。

三、测量精度测量精度是指磁翻板液位计的测量结果与实际液位高度之间的误差。

一般来说，磁翻板液位计的测量精度越高，其价格也就越高。

例如，LZB-150-1代表磁翻板液位计的测量精度为±1mm。

四、材质和结构材质和结构是指磁翻板液位计的主要材料和结构形式。

磁翻板液位计的主要材料一般为不锈钢或塑料，结构形式则有侧装式、顶装式、法兰式等。

例如，LZB-150-1-S代表磁翻板液位计的主要材料为不锈钢，结构形式为侧装式。

五、总结磁翻板液位计是一种常见的液位计，其型号表示方法为“LZB-×××”，其中“×××”代表测量范围、测量精度、材质和结构。

在选择和使用磁翻板液位计时，我们需要根据实际需求选择合适的型号，并注意其安装和使用方法，以确保其正常工作。

磁翻板液位计原理及常见故障处理
磁翻板液位计是一种测量液体液位高度的新型仪表，由一个带有液面调节片的玻璃管、一个可安装在液位检测仪表上的翻板组件以及一个电子控制仪表组成。

其原理是，当被测
液位发生变化时，调节片会改变液位，从而改变翻板组件的位置，使液位仪表上相应的磁
舵杆旋转，电子控制仪表可以读出液位的变化值，从而显示出液位的变化值。

正常工作时，磁翻板液位计的大致工作流程为：将液位检测仪表已安装于液位检测地点，调节液位调节片的位置，使液位仪表上的磁舵杆与液位翻板相互吻合，检测液位高度，将液位值显示到电子仪表上。

在使用过程中，可能会出现一些常见的故障，如翻板无法旋转、液位调节片位置调整
不当等。

对这些故障可采取以下处理措施：
1、翻板无法旋转：检查翻板组件的安装及电磁铁的连接是否正确，确认电磁铁的螺
钉是否接触翻板是否紧固。

2、液位调节片位置调整不当：检查液位调节片是否处于恰当的位置，如果不正确，
可通过调整调节片的位置来调整液位。

3、杂质阻挡：检查仪表管内部是否有任何杂质存在，如有，应尽快清除，以避免影
响仪表正常工作。

磁翻板液位计是一种精确、可靠的仪表，用于测量液位高度，在工业现场的液位测量
中都被广泛使用。

要想解决上述故障，必须注意安装工作、定期维护和充分检查，以确保
精确测量液位，确保正常工作。

磁翻板液位原理
磁翻板液位原理是一种常用于测量液体容器内液位的方法。

它基于液位的高低将磁翻板（也称为磁力翻板）翻转，在液面以下或以上的位置，使得磁铁可以吸附在液位计上。

磁翻板液位计由液位计杆、套筒、显示装置和磁翻板组成。

液位计杆由多个磁铁组成，而套筒则包含一个磁环以及液位上下限位置的磁石。

当液位高于磁翻板液位计时，磁铁被磁力吸引并将磁翻板推动到液位以下的位置。

相反，当液位低于磁翻板液位计时，磁铁被吸引到磁环上，将磁翻板拉向液位以上的位置。

这样，通过观察磁翻板的位置，可以确定液位的高低。

具体来说，当液位高于磁翻板液位计时，磁力将磁翻板牢固地吸附在液位计上。

此时，显示装置会显示液位较高的信息。

当液位低于磁翻板液位计时，磁力将磁铁拉向磁环上，造成磁翻板在液位上方位置。

此时，显示装置会显示液位较低的信息。

通过使用磁翻板液位原理，我们能够快速准确地测量液体容器的液位，这在工业生产中十分重要。

此外，磁翻板液位计的结构简单，使用方便，且具有较高的可靠性和耐用性。

因此，它被广泛应用于各种场合，如石油、化工、制药、食品等行业中的储罐、槽罐和其他液体容器的液位测量。

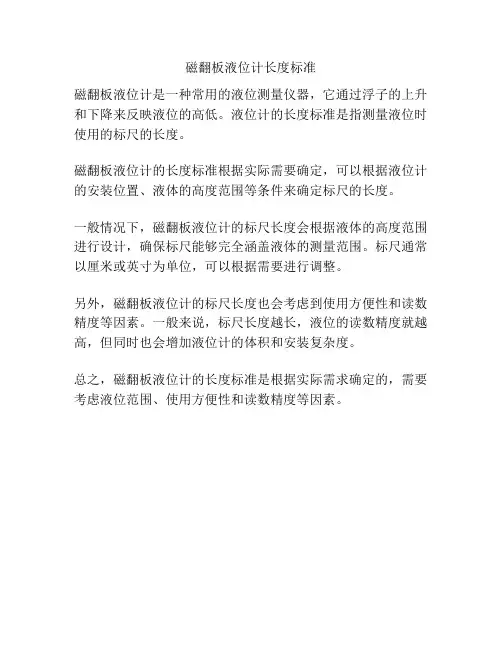

磁翻板液位计长度标准
磁翻板液位计是一种常用的液位测量仪器，它通过浮子的上升和下降来反映液位的高低。

液位计的长度标准是指测量液位时使用的标尺的长度。

磁翻板液位计的长度标准根据实际需要确定，可以根据液位计的安装位置、液体的高度范围等条件来确定标尺的长度。

一般情况下，磁翻板液位计的标尺长度会根据液体的高度范围进行设计，确保标尺能够完全涵盖液体的测量范围。

标尺通常以厘米或英寸为单位，可以根据需要进行调整。

另外，磁翻板液位计的标尺长度也会考虑到使用方便性和读数精度等因素。

一般来说，标尺长度越长，液位的读数精度就越高，但同时也会增加液位计的体积和安装复杂度。

总之，磁翻板液位计的长度标准是根据实际需求确定的，需要考虑液位范围、使用方便性和读数精度等因素。

磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。

这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。

●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。

另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

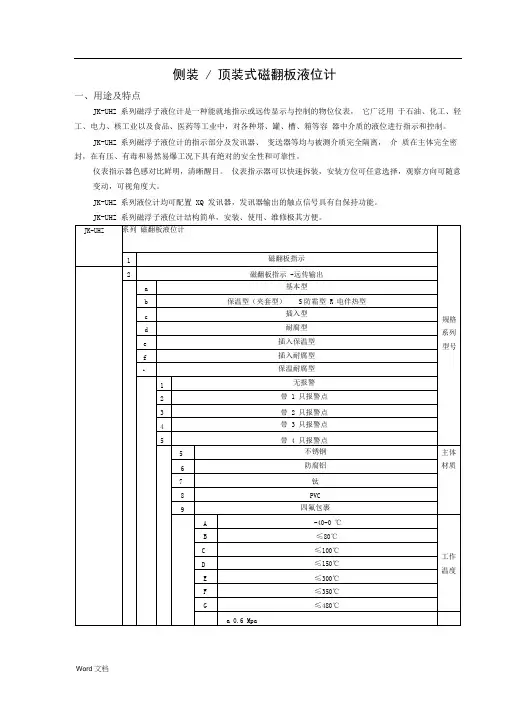

侧装/ 顶装式磁翻板液位计一、用途及特点JK-UHZ 系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ 系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ 系列液位计均可配置 XQ 发讯器，发讯器输出的触点信号具有自保持功能。

JK-UHZ 系列磁浮子液位计结构简单，安装、使用、维修极其方便。

b 1.0 Mpa实际 工作 压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf6.3 Mpag10 Mpah 16 Mpai22 Mpaj32 Mpal 介质比重 （g/ ㎡）l测量长度 l输出信号 4-20mA ⋯、组成JK-UHZ 系列磁浮子液位计包括： JK-UHZ 一 1 型磁浮子翻板液位计， JK-UHZ--3 型电 远传液位计， JK-UHZ 一 1／ 3D 型插人浮球液位计， JK-UHZ 一 1／3W 型保温式液位计， JK-UHZ 一 1／3J 型耐强腐蚀液位计及配套装置 XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体（与容器相通 ），随被测介质液位的升降而上下浮动， 利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地浮子运动方向翻转，翻板一面红色，一面黑色，红色表 示液相部分，黑色表示气相部分，红黑界线为被测介质 液位高度。

指示出被测容器的液位变化。

三、安装（见 JK-UHZ 系列安装示意图 ）要求：首先查看液位 计标牌数据与订货要否相符。

距液位计 80mm 围无吸磁材料。

主体安装必须垂直，误差 <3 度。

HSUHZ系磁翻板液位计——使用说明书北京合世自动化科技有限公司目录一、产品概括 (1)二、产品特点 (1)三、技术参数 (1)四、仪表选型表 (2)五、工作原理 (3)六、仪表安装 (5)七、使用 (6)八、维护保养 (6)一、产品概括HSUHZ系列磁翻版液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、箱等容器中介质的液位进行指示和控制。

HSUHZ系列磁翻版液位计，根据浮力原理制作，磁浮子在主体内（与容器相通），随被测介质液位的升降二上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

HSUHZ系列磁翻版液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易燃易爆工况下具有绝对的安全性和可靠性。

二、产品特点■适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

■指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

■测量范围大，不受储罐高度限制。

■指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

■耐高温，可采用不褪色陶瓷翻柱。

■结构简单，安装方便，维护费低。

三、技术参数四、仪表选型表HSUHZ-磁翻板液位计仪表类型(法兰中心距)C普通型mm D顶装式mm B保温型mm DR耐腐性mm Y电远传式mm输出信号O无输出UB4～20mA输出材质B不锈钢F聚四氟乙烯衬里V PVC,ABS,PP-R介质压力1PN0.6MPa 2PN1.0MPa 3PN1.6MPa 4PN2.5MPa 5PN4.0MPa 6PN6.3MPa 7PN10.0MPa 8PN32.0MPa报警回路O无报警A带上限报警B带下限报警C带上、下限报警电源装置D24VDC A220VAC防爆等级P普通型I本安型D隔爆型温度组别L普通型（-40～120℃）H高温型（120～450℃）五、工作原理1、HSUHZ系列普通型液位计（图1）磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色、一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

磁翻板液位计的结构原理1. 概述磁翻板液位计是一种常用的液位检测装置，它利用磁性原理来测量液位高度。

其结构简单、可靠性高，因此广泛应用于化工、石油、制药等领域。

本文将介绍磁翻板液位计的结构原理。

2. 结构磁翻板液位计主要由以下部分组成：2.1 磁翻板磁翻板是磁性材料制成的矩形薄片，固定在容器内部。

当液位升高，磁翻板会被液体浸泡，由于液体的浮力作用，磁翻板会翻转，最终与磁簧相接触。

2.2 磁簧磁簧也是磁性材料制成的，呈弯曲状。

当磁簧受到磁场作用时，会发生磁矩偏转，从而使两端产生不同的磁极性。

2.3 机械结构机械结构主要包括固定磁翻板和磁簧的底座、固定在容器上的法兰、连接器、平衡调节器等。

3. 原理磁翻板液位计的原理是基于磁簧的磁性特性和液体对于磁翻板的浮力作用。

当液位升高，液体将会浸泡到磁翻板上，磁翻板受到液体浮力作用会转动。

当磁翻板翻转到一定角度，它的末端会与磁簧相接触，此时磁簧的磁性发生变化。

液位升高，磁翻板继续翻转，使磁极性发生变化，磁簧收到相反的磁场作用，从而使磁簧发生弯曲，产生信号。

这个信号可以通过电路处理，将液位高度转换为电信号。

4. 特点磁翻板液位计具有以下特点：4.1 精度高磁翻板液位计测量精度高，一般误差在1%以内。

4.2 进口材料磁翻板液位计的主要零部件均进口材料，质量有保证。

4.3 结构简单、维护方便磁翻板液位计的结构简单，基本上不存在维护问题。

5. 应用范围磁翻板液位计广泛应用于各种容器的液位测量和控制，目前已广泛应用于化工、石油、制药等领域，对于液体、液固体等各种介质有很好的测量效果。

6. 结论磁翻板液位计是一种结构简单、可靠性高、测量精度高的液位检测装置。

它能够广泛应用于液位测量和控制领域，如化工、石油、制药等行业，具有非常重要的应用价值。

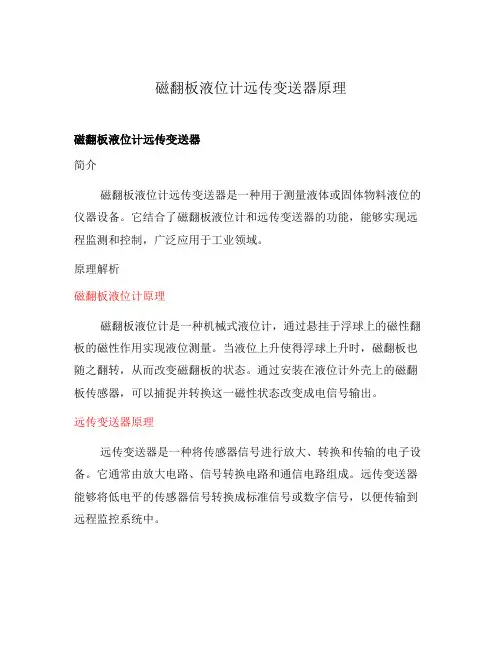

磁翻板液位计远传变送器原理磁翻板液位计远传变送器简介磁翻板液位计远传变送器是一种用于测量液体或固体物料液位的仪器设备。

它结合了磁翻板液位计和远传变送器的功能，能够实现远程监测和控制，广泛应用于工业领域。

原理解析磁翻板液位计原理磁翻板液位计是一种机械式液位计，通过悬挂于浮球上的磁性翻板的磁性作用实现液位测量。

当液位上升使得浮球上升时，磁翻板也随之翻转，从而改变磁翻板的状态。

通过安装在液位计外壳上的磁翻板传感器，可以捕捉并转换这一磁性状态改变成电信号输出。

远传变送器原理远传变送器是一种将传感器信号进行放大、转换和传输的电子设备。

它通常由放大电路、信号转换电路和通信电路组成。

远传变送器能够将低电平的传感器信号转换成标准信号或数字信号，以便传输到远程监控系统中。

磁翻板液位计远传变送器工作原理磁翻板液位计远传变送器将磁翻板液位计和远传变送器进行结合，实现了远程液位测量与控制。

1.磁翻板液位计测量液位，并转换成磁性状态信号。

2.磁性状态信号通过磁翻板传感器传输到远传变送器中。

3.远传变送器中的放大电路对磁性状态信号进行放大，并转换为标准信号或数字信号。

4.转换后的信号通过通信电路传输到远程监控系统中。

5.远程监控系统接收到信号后，对液位进行监测和控制。

特点与应用场景特点•磁翻板液位计远传变送器实现了远程液位测量与控制，提供了便利性和实用性。

•它具有高精度、稳定性好的特点，能够满足工业生产中对液位测量的要求。

•磁翻板液位计远传变送器结构简单、可靠性高，易于安装和维护。

应用场景•石油化工行业：用于储罐、化工槽等石油化工设备的液位监测和控制。

•食品饮料行业：用于食品饮料生产过程中的液位检测和控制。

•污水处理行业：用于沉淀池、反应池等污水处理设备的液位测量和控制。

总结磁翻板液位计远传变送器是一种集液位测量、远程监测与控制功能于一体的仪器设备。

它通过磁翻板液位计和远传变送器的配合，实现了液位数据的远程传输与控制。

在工业领域的应用中，它具有高精度、稳定性好的特点，能够满足不同行业对液位测量的需求。

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

a 0.6 Mpa 实际工作压力b 1.0 Mpac 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20mA …二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地指示出被测容器的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要否相符。

距液位计80mm 围无吸磁材料。

主体安装必须垂直，误差<3度。

测量围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做压试验时，应将磁浮子取出。

对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

uhz磁翻板液位计说明书
UHZ磁翻板液位计是一种常用的液位测量仪表，适用于各种液体的液位测量和控制。

以下是UHZ磁翻板液位计的主要内容：
1. 产品概述
UHZ磁翻板液位计是一种基于磁极耦合原理和浮力定律的液位测量仪表，适用于各种液体的液位测量和控制，如水、油、酸碱等。

2. 产品特点
UHZ磁翻板液位计具有以下特点：
- 测量范围广，可测量高达20米的液位；
- 测量精度高，可达到±10mm的精度；
- 可靠性强，采用磁耦合原理和浮力定律，不受外界干扰；
- 安装方便，可水平或垂直安装，也可根据需要进行调整。

3. 产品参数
UHZ磁翻板液位计的主要参数如下：
- 测量范围：0-20m；
- 测量精度：±10mm；
- 输出信号：4-20mA或0-10V；
- 供电电压：DC24V或AC110V/220V；
- 安装方式：水平或垂直安装。

4. 产品应用
UHZ磁翻板液位计广泛应用于各种液体的液位测量和控制，如水、油、酸碱等。

具体应用范围包括：
- 工业生产：如石油、化工、冶金、电力等行业中的储罐、反应釜等；- 环保领域：如污水处理、废水处理等；
- 食品饮料：如啤酒、饮料、酱油等行业中的储罐、发酵罐等；
- 医药行业：如制药、生物制品等行业中的储罐、发酵罐等。

以上是UHZ磁翻板液位计的主要内容。

在使用过程中，应严格按照厂家提供的技术要求进行操作，确保产品的安全和稳定运行。

UHZ-SS 磁性浮子翻板液位计一、 基本原理UHZ-SS 翻板式就地显示磁性浮子液位计是UHZ 系列液位计中最常用、最基本的型式。

它主要由主管、磁性浮子与翻板液位指示器等组成，见图1。

主管通过法兰与储罐连接，翻板指示器用抱箍捆绑在主管外上。

磁性浮球装在主管内，随液位上下升降，磁感应使管子外边指示器内翻板片跟随翻转。

翻板片正面为白色，反面红色，储罐中无液体时翻板片显示为白色，当液位上升，翻板片受管子内部上升的磁性浮球吸引翻转180度变为红色。

反之，液位下降，浮球下落，磁性感应使色片反过来转动180度后复位成白色，所以正常工作状态下，翻板液位指示面板上显示有液体部分为红色，无液体部分为白色。

红白色界限分明，一目了然。

翻板指示器与液体完全隔离，拆装方便，安全可靠。

整个液位计无任何易碎件，坚固耐用。

且整个液体高度指示过程为磁感应运动后双色显示高度变化，无需通电，安全可靠，可长期使用而无需维护！二、 基本结构三、 主要技术指标图四、安装1．安装前最好清除容器内的垃圾，尤其是法兰对接处的铁磁性垃圾，以免铁屑等磁性物质随液体流入液位计，吸附在磁性浮球上阻碍磁性浮球的正常运动。

安装如图2、图3所示。

卧 罐2．为防止运输途中丢失磁性浮球，，浮球出厂已安装在液位计管子内部，第一次安装步骤如下，打开液位计底部的浮球安装入口，按照浮球上的箭头方向( 箭头朝上 )将浮子装入液位计，上紧螺丝。

后期维护时还可以根据浮球重的一头即有磁性吸力的一头朝上塞入安装。

3．在液位计与贮槽之间一般均应安装球阀或截止阀,以便检修与更换液位计。

4．首次安装液位计需要把液位计拿在手里稍微倾斜抖动一下，使管子里面的磁性浮子慢慢往复运动一次，把面板颜色全部翻转成白色再安装，这样在首次调试的时候，液位进去后会慢慢上升翻转成红色，也可以用附带的调整棒复位指示器颜色。

5．翻板指示器松绑后可在270°范围内任意旋转，调节安装角度后固定。

以方便监测人员观察！五、调试与维护1.零点位置：将液位计和浮子按说明安装后，液位计内部无液体，此时翻板显示应在零位。

磁翻板液位计说明书
磁翻板液位计是一种常用的液位检测仪器，广泛应用于石油、化工、食品、医药等工业领域，其优点在于结构简单、可靠性高、使用方便等。

磁翻板液位计的主体部分由上下两个翻板和磁钢组成。

当液位上升，浮子随之上浮，翻板也会跟着上翻，磁钢相应的位置也会改变，装置内部的磁感应开关就会自动触动，输出开关量信号，实现液位的检测和控制。

在使用磁翻板液位计时，需要注意以下几点：首先要检查仪器的安装是否牢固，确保测量结果准确可靠；其次是液位计的选择，应根据介质的性质和工作环境的特点来选择适合的型号和规格；还要定期进行维护和保养，及时清洗浮子和磁极，保证仪器的正常工作。

总之，磁翻板液位计是一种非常实用的液位检测仪器，在工业应用中具有很高的应用价值。

通过科学的选择、正确的安装和使用，可以最大程度优化液位控制系统，提高生产效率，降低安全风险，为企业的发展做出贡献。

磁翻板液位计工作原理
磁翻板液位计是一种常用于测量液体表面高度的仪器。

它的工作原理基于磁铁的吸引力和磁场对液体位置的影响。

磁翻板液位计由一个长而窄的导管和一个测量杆组成。

导管上安装有一个磁铁，而测量杆上则有若干个磁翻板。

当液体充满导管时，测量杆中的磁翻板会被磁铁吸引，磁翻板会沿着导管中的液体上升直至与磁铁连接。

当液位下降时，磁翻板会受到重力的作用而向下翻转。

这时，液体与磁铁之间产生的磁场会消失，导致磁翻板与磁铁断开连接。

利用这个原理，可以通过观察翻板的位置，来确定液体的高度。

通常，液位计的测量范围会标注在测量杆上，以便操作人员能够直观地读取液位。

需要注意的是，磁翻板液位计适用于各种液体，包括有腐蚀性和高温的液体。

但是对于浑浊的液体来说，由于悬浮物的存在可能导致测量误差，因此需进行适当的处理。

另外，由于磁铁和磁翻板之间的吸引力较强，不推荐在液体表面经常有气泡冒出的情况下使用磁翻板液位计，以免产生误测。

总之，磁翻板液位计基于磁铁的吸引力和磁场对液体位置的影响来进行液位测量。

由于其简单可靠的工作原理，广泛应用于工业生产和仪表控制等领域。

UHZ磁性翻板液位计一．功能与适用范围UHZ型磁性翻柱液位计（以下简称液位计）。

适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。

能就地显示各种液体的工作情况和液位高度。

配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。

液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。

尤其适用于易燃、易爆和腐蚀有毒液体的液位的检测。

从而使原复杂环境的液位检测手段变得简单和可靠安全。

液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。

设备少开孔，显示清晰，标志醒目，读数直观等优点。

当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

二．工作原理液位计是利用其内部的磁性浮子随液位变化产生磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。

当浮子上升时，磁翻柱则白色转为红色，当浮子下降时，由红色转为白色，红色始终表示液位的高低。

三．特点1．适用于容器内液体介质的液位测量除现场显示外，可配远传变送器、液位控制器等功能2．显示直观醒目，显示方向可根据用户要求改变显示方向。

3．测量范围大，不受容器高度限制。

4．显示器组件与被测介质完全隔离，故密封性好可靠安全。

5．结构简单，安装方便，维修简易。

6．耐腐蚀，防爆。

四．主要技术参数1．测量范围：0-12000mm2．测量精度：+10mm3．介质密度：≥0.5g/cm34．工作压力：1.0 1.6 2.5 10Mpa5．工作温度：80℃120℃200℃400℃6．介质粘度：≤0.4Pa.S（对粘度大或低温易结晶介质要选用夹套型）7．测量界位比重差：0.15g/cm38．本厂出厂连接法兰尺寸：DN20 PN2.5（公制管）连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。

若采用其它法兰标准请用户在订货时注明。

远传型磁翻板液位计的那些功能介绍远传型磁翻板液位计是一种可以用于液体计量、液位监测的设备。

它具有准确、可靠的特点，适用于在危险或者其他特定环境下使用。

在本文中，我们将介绍远传型磁翻板液位计的功能。

1. 液位监测远传型磁翻板液位计可以有效监测液体的液位。

传感器位于液体表面上方，当液位上升到预定高度时，磁性浮子会跟随液位上升，并利用翻板机构以传递液位信号。

在安装磁翻板液位计时，可以根据需要设置液位的高度阈值。

当液位在阈值以下时，传感器将继续监控液位。

如果液位上升到阈值以上，则传感器将发出信号。

2. 实时反馈远传型磁翻板液位计能够实现即时反馈液位数据。

液位数据可以通过远程监测设备传输到中控室或者云平台，实现远程实时监测。

在一些需要实时监测的场合，如石化、化工和制药等领域，远传型磁翻板液位计可以提供足够的数据支持。

当液位数据变化异常时，它会及时发出警报信号，以及时减轻安全风险。

3. 耐腐蚀性优良磁翻板液位计由于是安装在容器内部，因此需要具有一定的耐腐蚀性能。

远传型磁翻板液位计选用了优质的材料，并通过液位检测实验进行了验证，其材质可以有效抵御常见的化学腐蚀，从而保证了其长期稳定的性能。

4. 现场显示除了实时远程监测外，远传型磁翻板液位计还可以设置现场液位数据显示屏。

当出现如断掉网络等网络异常的情况时，现场液位数据显示屏可以及时提供液位监测数据，以确保控制员可以正常看到实时液位数据。

5. 防误报警报远传型磁翻板液位计能够有效识别与液面相接的其它物质。

当有杂物或气体等假液位时，会出现误报警情况，而出现误报警会会增加工作人员消耗不必要的时间和精力。

在此类情况下，远传型磁翻板液位计会通过量程预处理算法，防止出现误报警情况，提高工作效率。

6. 远程控制远传型磁翻板液位计还可以与控制系统进行互联并远程控制。

当控制中心希望监测或操纵液位时，可以远程接入远传型磁翻板液位计进行操控。

总之，远传型磁翻板液位计具有多种功能与特点，可以满足不同的工业领域的需求，使得被监测到的液体具有更加安全、可靠、高效的运行性能。
