1-1 机械制图国家标准的基本规定

1-1 机械制图国家标准的基本规定

1-1 机械制图国家标准的基本规定图样是工程界的技术语言，也是铁道运输、轨道交通行业表达和交流技术思想的重要工具，是指导全行业生产运营的重要技术文件。

国家标准对图样的绘制和阅读作了统一的规定。

每个从事铁道运输、轨道交通生产运营的工作人员都必须掌握并严格执行这些国家标准（简称国标）。

以下简要介绍机械制图国家标准的基本规定。

一、图纸幅面和格式（GB/T 14689——2008）1、图纸幅面绘制机械图样时，应优先采用国家标准规定的图纸基本幅面，如表1-1所示。

基本幅面共五种，其尺寸关系如图1-1所示。

必要时，也可选用国家标准中所规定的加长幅面，加长幅面的尺寸应为基本幅面的短边整数倍增加后得出。

表1-1 图纸幅面（单位：mm）图1-1 基本幅面的尺寸关系（单位：mm）2、图框格式图1-2 留装订边的图框格式图纸上必须用粗实线绘出图框，其格式分为留装订边和不留装订边两种，如图1-2、图1-3所示。

同一产品的图样只能采用同一种格式。

图1-3不留装订边的图框格式二、标题栏（GB/T 10609.1——2008）每张图样都必须绘制标题栏。

国家标准对标题栏的内容、格式和尺寸作了统一规定。

本书建议教学中采用简化的标题栏格式，如图1-4所示。

标题栏一般绘制在图纸右下角，如图1-2、图1-3所示。

图1-4 标题栏格式（简化版）三、比例（GB/T 14690——1993）比例是指图样中图形与其实物相应要素的线性尺寸之比。

绘图时，应选择国家标准规定的比例，如表1-2所示。

注意：不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与绘图比例、图形大小无关。

表1-2 比例系列四、字体（GB/T 14691——1993）国家标准对图样上的字体作了详细的规定，如表1-3所示。

在图样上书写汉字、字母和数字时，必须做到“字体工整、笔画清楚、间隔均匀、排列整齐”。

书写长仿宋体字的要领是：横平竖直不连笔，结构匀称长方形。

表1-3 字体示例五、图线（GB/T 17450——1998； GB/T 4457.4——2002）国家标准规定了图样中采用的9种图线，其名称、型式、宽度和应用如表1-4所示。

(完整版)机械制图常用规范

(完整版)机械制图常用规范

字体书写必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
字体号数（h）的公称尺寸系列为（mm）：1.8，2.5，3.5，5，7，10，14，20。汉字高h不小于3.5mm，上下标的字体高度应比正常字体小一号。
汉字应采用长仿宋体（字宽～0.7h），和国家正式公布推行的简化字。
字母和数字分A型和B型，A型字体的笔画宽度为h/14、B型字体的笔画宽度为h/10；字母和数字的书写有直体和斜体。同一张图样的字体型式和书写方法应一致。

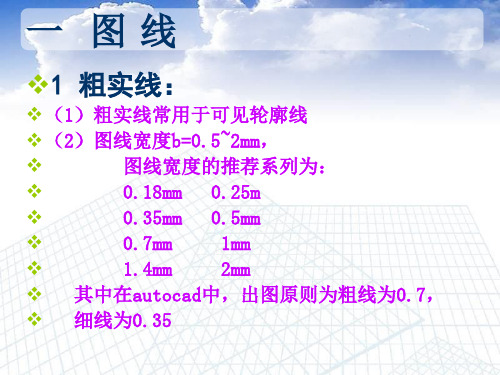

3.1图线（GB/T 17450-1998《技术制图图线》）
图线宽度（d）系列为（mm）：0.13，0.18，0.25，0.35，0.5，0.7，1，1.4，2.0。应用时应根据图形大小、复杂程度和缩放复制要求确定。
表1-3常用基本线型及其应用
机械图样上的图线宽度一般分粗线和细线两种，粗线与细线的宽度比为2：1，通常粗线宽为
3.1
3.2形位公差表示法
形状和位置公差的标注方法应遵循GB/T 1182《形状
和位置公差通则、定义、符号和图样表示法》。
3.3装配图上的序号图1-3序号和指引线
装配图中的每一种零、部件均应编号。一个部件可以编写一个序号，同一种零、部件用一般标注一次，必要时可以重复标注。装配图中零、部件的序号，应与明细栏（表）中的序号一致。
（1：2.5）
（1：2.5×10n）
（1：3）
（1：3×10n）
（1：4）
（1：4×10n）
1：5
1：5×10n
（1：6）
（1：6×10n）
1：10
放大
2：1
2×10n：1
（2.5：1）
（2.5×10n：1）
（4：1）
（4×10n：1）
机械制图相关标准

机械制图相关标准


幅面
幅面
分区和更改文件号合为一栏
幅面
幅面
• •
•
• • • • •
2、如何选择图纸幅面？ 设计人员在绘图前，首先要选择好用哪一种规格的图纸幅面， 因为图纸幅面的正确选择对图面的布局以及充分利用图纸是密切 相关的。 在优先选用基本幅面的前提下，按照图形构成情况，允许选用 加幅尺寸幅面。 在选择幅面大小时应该考虑的因素： 1）图样结构的大小和复杂程度； 2）图样所必需的视图数量； 3）图样所采用的比例； 4）经过缩小和放大后图样的最大尺寸以及图样需要注写技术 要求和附注的位置。
尺寸界线
•
•
3）、在光滑过度处标注尺寸时，应用细实线将轮廓线 延长，从他们的交点处引出尺寸界线。（如上图所示） 4）、标注角度的尺寸界线应沿径向引出（图1）；标 注弦长的尺寸界线应平行于该弦的垂直平分线（图2）； 标注弧长的尺寸界线应平行于该弧所对圆心角的角平 分线（图3），但弧度较大时，可沿径向引出（图4）。
尺寸标注
• •
•
•
•
一、基本规则 1、机件的真实大小应以图样上所注的尺寸数值为依据， 与图样的大小及绘制的准确度无关。 2、图样中（包括技术要求及其他说明）的尺寸，以毫 米为单位时，不需要注单位符号（或名称），如采用 其他单位，则应注明相应的单位符号。 3、图样中所标注的尺寸，为该图样所示机件的最后完 工尺寸，否则应另加说明。 4、机件的每一尺寸，一般只标注一次，并应标注在反 应该结构最清晰的图样上。
幅面
•
3、幅面的类型
留装订边的图框格式
幅面
不留装订边的图框格式
幅面
比例
•
• • • •
二、比例
1、比例定义 比例是指图纸中图形与其实物相应要素的线性尺寸之比。 2、如何选择图样比例？ 由于机件的形状的大小各不相同，结构复杂程度也有差别， 为了在图纸上能清晰的表达机件的形状、结构、标注尺寸和公差 以及技术要求等，同时考虑合理的利用图纸，应根据不同情况选 择合适的比例。如果机件的局部结构较为复杂或不易标注尺寸和 公差等符号时，可采用局部放大画出，此时不宜将全部图形用较 大比例画出。
机械制图标准

机械制图标准


（3） 标注角度的尺寸界线应沿径向引出
（4） 标注弦长的尺寸界线应平行于该弦的垂直平 分线
（5）标注弧长的尺寸界线应平行于该弧所对圆心 角的角平分线
（6）但当弧度较大时，可沿径向引出
2
尺寸线及终端
（1）尺寸线用细实线绘制
（2） 尺寸线的终端有两种形式：箭头和斜线
其中：斜线仅用于尺寸线与尺寸界线 垂直的情况
必要时，为了书写好看
（4）尺寸数字不可被任何图线所通过，否则 应将该图线断开
（5）标注直径时，应在尺寸数字前加注符号标φ 半径时，应在尺寸数字前加注符号R 标注球面的直径或半径时，应在符号φ 或 R前再加注符号“S"
（6）对于轴 、螺杆、铆钉以及手柄等的端部，在
不致引起误解的情况下可省略符号“S"
或者小于半圆的圆弧标注半径尺寸
注：当圆弧的半径过大或在图纸范围内无法标出其 圆心位置时 若不需要标出其圆心位置时的形式标注时
（6）标注线性尺寸时，尺寸线应与所标注的线段 平行，尺寸线不能用其他图线代替，一般也不得与 其他图线重合或画在其延长线上 （7）标注角度时，尺寸线应画成圆弧，其圆心是 该角的顶点 （8）当对称机件的图形只画出一半或略大于一半 时，尺寸线应略超过对称中心线或断裂处的边界， 此时仅在尺寸线的一端画出箭头
（2）线性尺寸数字的方向，有以下两种注写方法：
（i）方法 1: 数字应按图所示的方向注写，并尽 可能避免在图示30度范围内标注尺寸，
当无法避免时，向左倾斜30度范围内的尺寸 数字的注写
（ii）方法2: 对于非水平方向的尺寸，其数字可水 平地注写在尺寸线的中断处
非水平方向的尺寸标注
（3）角度的数字一律写成水平方向，一般注写在 尺寸线的中断处
机械制图要求规范-国家标准-20211114104801

机械制图要求规范-国家标准-20211114104801

机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。

制图时，应根据实际需要选择合适的图纸幅面。

2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。

栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。

二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。

实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。

制图时，应根据实际需要选择合适的线条。

2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。

尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。

制图时，应按照国家标准正确使用符号。

三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。

制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。

2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。

制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。

四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。

绘图时，应保证图纸清晰、整洁。

2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。

制图时，应按照规范要求进行绘图。

3. 图纸审核：机械制图完成后，应进行审核。

审核内容包括图纸的完整性、准确性、一致性等。

审核通过后，方可进行后续的制造、加工等环节。

机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。

机械制图标准

机械制图标准

l1
l2
l3
A
0.5
3
5
1
4
2
1～2
0.7
4
1.5
5
2.5
2～3
0.75
6
6
0.8
5
1
6
8；10；14；16；18
2
7
3.5
2.5～4
1.25
8
12
2.5
9
4
1.5
10
14；16；18；20；22；24；27；30；33
3
10
4.5
3.5～5
1.75
12
3.5
13
5.5
2
14;16
24；27；30；33；36；39；45；48；52
1：5×10n
2：1
2.5：1
4：1
5：1
10×n：1

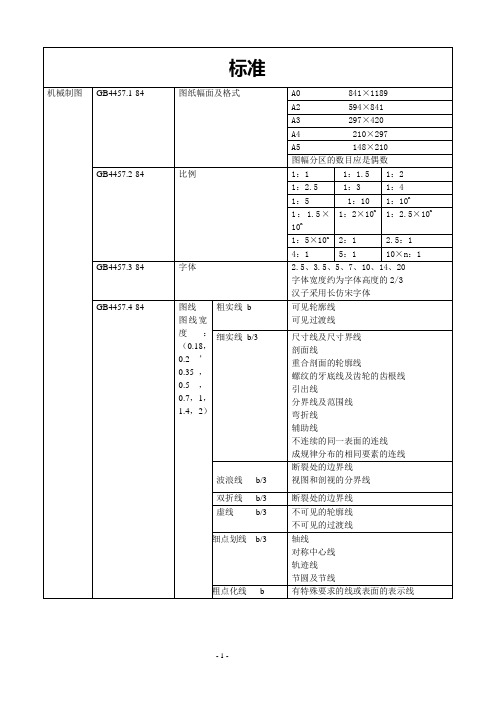

GB4457.3-84
字体
2.5、3.5、5、7、10、14、20
字体宽度约为字体高度的2/3
汉子采用长仿宋字体
GB4457.4-84
图线
图线宽度：（0.18，0.2’0.35，0.5，0.7，1，1.4，2）
粗实线b
可见轮廓线
可见过渡线
细实线b/3
DE-36(55、80、100、120、160、180、225、275)
YB-208
放油螺母
FYLM-18(22、33、42)
YB-209
排油螺母
PYLM-18(22、33)
YB-210
管式冷却器用锥管接头体
R3/4-15、R3/4-20、R1-20、R1-25、R11/4-25、R11/4-32、R11/2-32、R11/2-40
机械制图国家标准

机械制图国家标准


4）连接两内、外接圆弧 已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定切 点K1、K2； c）光滑连接。
第三节 平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大小 和相对位置、以及各线段的性质，才能正确、顺 利地完成图形的绘制。
一． 平面图形分析
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
只有定形尺寸、没有定位尺寸的线段。
如两个R30。
经分析得知： 只有定形、定位尺寸都具备的线段才可以直接 画出，否则需要借助于相邻的几何关系。 已知线段的作图条件都齐备，可直接画出。 中间线段需要借助于一个相邻几何关系画出。 连接线段需要借助于两个相邻几何关系才能画 出。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线， 高度方向尺寸基准是矩形的下边线。
10号 字
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
见图3-8。
图 3-8 图线注意事项
国家标准机械制图的部分规定

国家标准机械制图的部分规定


上 节
国家标准 《机械制图》 的部分规定
1.1
图纸幅面 与格式
1.2 比例
1.3 字体
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
上 节
尺寸的组成
尺寸线
尺寸界线
t10
20
2-10
R12
36 60
5
尺寸线终端 尺寸数字
2~3
国家标准 《机械制图》 的部分规定
尺寸界线
1.1
图纸幅面 与格式
上 节
图线画法
虚线和点划线的格式
虚线、点划线等相交处画法 圆的中心线画法
1.5 国家标准
《机械制图》
尺寸标注的基本方法
的部分规定
GB4458.4-84
1.1
图纸幅面 与格式
基本规则
1.2 比例
1.3 字体
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
机件实际大小以所标尺寸数值为准 毫米为所标尺寸的默认单位 所标尺寸应为机件最后完工尺寸 机件的每一尺寸，只应在反映该 结构最清晰的图形上标注一次。
字体
(GB/T
14691-93)
的部分规定
1.1
图纸幅面 与格式
1.2 比例
基本要求
书写字体必须做到:字体工整、笔画清楚、 间隔均匀、排列整齐.
1.3 字体
书写规格按字体号数（= 字体高度）选取
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
字体高度的公称尺寸系列(mm)
1.8 2.5 3.5 5 7 10 14 20
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
机械制图标准

机械制图标准

第一节国家标准中对制图的一般规定一图纸的幅面和格式(GB/T 14689—1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。

（1）应优先选用基本幅面(表1－1）.（2）必要时，允许选用加长幅面。

但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出.表1－1 图纸幅面尺寸2 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

3 标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GB／T10609。

1—1989的规定.当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸.二比例1 术语（1)比例：图与实物相应要素的线性尺寸之比.（2）原值比例：比值为1的比例,即1：1.（3）放大比例:比值大于1的比例,如2：1。

（4）缩小比例：比值小于1的比例，如1：4.2 比例系列绘制图样是，应根据需要按表1－2中规定的优选选择系列中选取适当的比例。

为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。

3 标注方法（1）比例符号应以“:"表示，如1：1，2:1等。

（2)比例一般标注在标题栏中的比例栏内。

不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。

三字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐"。

2字体高度(h)的公称尺寸系列为：1。

8，2.5，3。

5,5,7,10，14,20mm。

如果需要书写更大的字,其字体高度应按的比例递增。

字体高度代表字体的号数.3汉字应写成长仿宋体字，并应在用国家正式公布的简化字h不应小于3。

5mm，字体高度一般为h/ 。

4字母和数字可写成斜体和直体。

中华人民共和国-机械制图国家标准

中华人民共和国-机械制图国家标准

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

机械制图国家标准

机械制图国家标准

示。
≥ 6d
d h
图9 尺寸线终端的箭头
45° 图 10 尺 寸 线 终 端 的 斜 线
当尺寸线的终端采用 斜线形式时，尺寸线与尺 寸界线应相互垂直，如图 11所示。
机械图样中一般采 用箭头作为尺寸线的终端。
当尺寸线与尺寸界 线相互垂直时，同一张图 纸中只能采用一种尺寸线 终端的形式。
25
20
100×6
3.2 相邻的辅助零件与特定区域
。
图 7 相 邻 辅 助 零 件 的 表 示 (一 )
图 8 相 邻 辅 助 零 件 的 表 示 (二 )
(铭牌) 图9 轮廓表示
3.3 表面交线
图10 相贯线的画法
相贯线的简化画法按GB/T16675.1的规定，见 图11。但当使用简化画法会影响对图形的理解 时，则应避免使用。
2. 图线宽度和图线组别
在机械制图中采用粗细两种线宽，它们之间 的比例为2：1
线型组别
与线型代码对应的线型宽度 01.2,02.2,04.2 01.1,02.1,04.1,05.1
0.25
0.25
0.13
0.35
0.35
0.18
0.5*
0.5*
0.25
0.7*
0.7*
0.35
1
1
0.5
1.4
1.4
图26 较小锥度的画法
图27 较小斜度的画法
3.11 透明件
透明材料制成的零件应按不透明绘制，见图28。
在装配图中，供观察用的透明材料后的零件按可 见轮廓线绘制，见图29。
图28 透明件的画法
图29 供观察用的透明件的表示
3.12 运动件
图30 运动件的表示
3.13 成型零件和毛坯件

机械制图必看的标准

序号标准名称1 GB/T 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法2 GB/T 145-2001 中心孔3 GB/T 148-1997 印刷、书写和绘图纸幅面尺寸4 GB/T 157-2001 产品几何量技术规范(GPS) 圆锥的锥度与锥角系列5 GB/T 192-2003 普通螺纹基本牙型6 GB/T 193-2003 普通螺纹直径与螺距系列7 GB/T 197-2003 普通螺纹公差8 GB/T 324-1988 [-2008] 焊缝符号表示法9 GB/T 1031-1995 表面粗糙度参数及其数值10 GB/T 1144-2001 矩形花键尺寸、公差和检验11 GB/T 1182-2008 (GB/T 1183-1980) 产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注12 GB/T 1184-1996 形状和位置公差未注公差值13 GB/T 1252-1989 图形符号箭头及其应用14 GB/T 1800.1-1997 极限与配合基础第1部分：词汇15 GB/T 1800.2-1998 极限与配合基础第2部分：公差、偏差和配合的基本规定16 GB/T 1800.3-1998 极限与配合基础第3部分：标准公差和基本偏差数值17 GB/T 1800.4-1999 极限与配合基础第4部分：标准公差等级和孔轴极限偏差表18 GB/T 1801-1999 (GB/T 1802-1979) 极限与配合公差带和配合的选择19 GB/T 1804-2000 (GB/T 11335-1989) 一般公差未注公差的线性和角度尺寸的公差20 GB/T 1805-2001 弹簧术语21 GB/T 1840-1989 圆弧圆柱齿轮模数22 GB/T 1958-2004 产品几何量技术规范(GPS) 形状和位置公差检测规定23 GB/T 2516-2003 普通螺纹极限偏差24 GB/T 2821-2003 齿轮几何要素代号25 GB/T 3099-1982 [GB/T 3099.1-200X 修订后标准号] 螺栓、螺钉、螺母及附件名词术语26 GB/T 3099.2-2004 紧固件术语盲铆钉27 GB/T 3374-1992 齿轮基本术语28 GB/T 3375-1994 焊接术语29 GB/T 3478.1-1995 圆柱直齿渐开线花键模数基本齿廓公差30 GB/T 3505-2000 产品几何技术规范表面结构轮廓法表面结构的术语、定义及参数31 GB/T 4096-2001 产品几何量技术规范(GPS) 棱体的角度和斜度系列32 GB/T 4249-1996 [GB/T 4249-2008] 公差原则33 GB/T 4457.2-2003 技术制图图样画法指引线和基准线的基本规定34 GB/T 4457.4-2002 机械制图图样画法图线35 GB/T 4457.5-1984 机械制图剖面符号36 GB/T 4458.1-2002 机械制图图样画法视图37 GB/T 4458.2-2003 机械制图装配图中零、部件序号及其编排方法38 GB/T 4458.3-1984 机械制图轴测图39 GB/T 4458.4-2003 机械制图尺寸注法40 GB/T 4458.5-2003 机械制图尺寸公差与配合注法41 GB/T 4458.6-2002 机械制图图样画法剖视图和断面图42 GB/T 4459.1-1995 机械制图螺纹及螺纹紧固件表示法43 GB/T 4459.2-2003 机械制图齿轮表示法44 GB/T 4459.3-2000 机械制图花键表示法45 GB/T 4459.4-2003 机械制图弹簧表示法46 GB/T 4459.5-1999 机械制图中心孔表示法47 GB/T 4459.6-1996 机械制图动密封圈表示法48 GB/T 4459.7-1998 机械制图滚动轴承表示法49 GB/T 4460-1984 机械制图机构运动简图符号50 GB/T 4656.1-2000 [-2008] 技术制图棒料、型材及其断面的简化表示法51 GB/T 5185-2005 焊接及相关工艺代号方法52 GB/T 5276-1985 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注53 GB/T 5371-2004 极限与配合过盈配合的计算和选用54 GB/T 6062-2002 产品几何量技术规范(GPS)表面结构轮廓法接触(触针)式仪器的标称特性55 GB/T 6403.1-1986 球面半径56 GB/T 6403.2-1986 润滑槽57 GB/T 6403.4-1986 零件倒圆与倒角58 GB/T 6930-2002 滚动轴承词汇59 GB/T 10609.1-2008 技术制图标题栏60 GB/T 10609.2-1989 技术制图明细栏61 GB/T 10609.3-1989 技术制图复制图的折叠方法62 GB/T 10609.4-1989 技术制图对缩微复制原件的要求63 GB/T 10610-1998 产品几何技术规范表面结构轮廓法评定表面结构的规则和方法64 GB/T 11334-2005 产品几何量技术规范(GPS) 圆锥公差65 GB/T 12212-1990 技术制图焊缝符号的尺寸、比例及简化表示法66 GB/T 12360-2005 产品几何量技术规范(GPS) 圆锥配合67 GB/T 12759-1991 双圆弧圆柱齿轮基本齿廓68 GB/T 13319-2003 产品几何量技术规范(GPS) 几何公差位置度公差注法69 GB/T 13361-1992 技术制图通用术语70 GB/T 14665-1998 机械工程CAD制图规则71 GB/T 14689-2008 (GB/T 4457.1-1984) 技术制图图纸幅面和格式72 GB/T 14690-1993 (GB/T 4457.2-1984) 技术制图比例73 GB/T 14691-1993 (GB/T 4457.3-1984) 技术制图字体74 GB/T 14692-1993 [-2008] 技术制图投影法75 GB/T 14791-1993 (GB/T 2515-1981) 螺纹术语76 GB/T 15049.1-1994 CAD标准件图形文件编制总则77 GB/T 15049.10-1997 CAD标准件图形文件几何图形和特性规范键78 GB/T 15049.11-1997 CAD标准件图形文件几何图形和特性规范滚动轴承79 GB/T 15049.2-1994 CAD标准件图形文件几何图形和特性规范A类图形构件80 GB/T 15049.3-1996 CAD标准件图形文件几何图形和特性规范铆钉81 GB/T 15049.4-1996 CAD标准件图形文件几何图形和特性规范销82 GB/T 15049.5-1996 CAD标准件图形文件几何图形和特性规范螺母83 GB/T 15049.6-1996 CAD标准件图形文件几何图形和特性规范螺栓84 GB/T 15049.7-1996 CAD标准件图形文件几何图形和特性规范螺钉85 GB/T 15049.8-1996 CAD标准件图形文件几何图形和特性规范挡圈86 GB/T 15049.9-1996 CAD标准件图形文件几何图形和特性规范垫圈87 GB/T 15565-1995 [-2008] 图形符号术语88 GB/T 15751-1995 技术产品文件计算机辅助设计与制图词汇89 GB/T 15752-1995 圆弧圆柱齿轮基本术语90 GB/T 15753-1995 圆弧圆柱齿轮精度91 GB/T 15754-1995 技术制图圆锥的尺寸和公差注法92 GB/T 15755-1995 圆锥过盈配合的计算和选用93 GB/T 15756-1995 [-2008] 普通螺纹极限尺寸94 GB/T 15757-2002 表面缺陷术语、定义及参数95 GB/T 15758-1995 花键基本术语96 GB/T 16273.1-1996 [-2008] 通用符号97 GB/T 16273.4-2003 带有箭头的符号98 GB/T 16273.6-2003 设备用图形符号第6部分：运输、车辆检测及装载机械通用符号99 GB/T 16671-1996 形状和位置公差最大实体要求、最小实体要求和可逆要求100 GB/T 16675.1-1996 技术制图简化表示法第1部分：图样画法101 GB/T 16675.2-1996 技术制图简化表示法第2部分：尺寸注法102 GB/T 16892-1997 形状和位置公差非刚性零件注法103 GB/T 16900-1997 [-2008] (GB/T 7093.1-1986) 图形符号表示规则总则104 GB/T 16901.1-1997 [-2008] (GB/T 7093.2-1986) 图形符号表示规则技术文件用图形符号第1部分：基本规则105 GB/T 16901.2-2000 图形符号表示规则产品技术文件用图形符号第2部分：图形符号（包括基准符号库中的图形符号）的计算机电子文件格式规范及其交换要求106 GB/T 16901.3-2003 图形符号规则技术文件用图形符号第3部分：连接点，网络及编码的分类107 GB/T 16902.1-2004 图形符号表示规则设备用图形符号第1部分：原形符号108 GB/T 16903.1-1997 [-2008] (GB/T 7093.4-1986) 图形符号表示规则标志用图形符号第1部分：图形标志的形成109 GB/T 16948-1997 (GB/T 14692-1993 术语部分) 技术产品文件词汇投影法术语110 GB/T 17450-1998 技术制图图线111 GB/T 17451-1998 技术制图图样画法视图112 GB/T 17452-1998 技术制图图样画法剖视图和断面图113 GB/T 17453-2005 技术制图图样画法剖面域的表示法114 GB/T 17773-1999 形状和位置公差延伸公差带及其表示法115 GB/T 17851-1999 形状和位置公差基准和基准体系116 GB/T 17852-1999 形状和位置公差轮廓的尺寸和公差注法117 GB/T 18135-2000 [-2008] 电气工程CAD制图规则118 GB/T 18229-2000 CAD工程制图规则119 GB/T 18594-2001 技术产品文件字体拉丁字母、数字和符号的CAD字体120 GB/T 18618-2002 产品几何量技术规范(GPS)表面结构轮廓法图形参数121 GB/T 18776-2002 公差尺寸英寸和毫M的互换算122 GB/T 18777-2002 产品几何量技术规范(GPS)表面结构轮廓法相位修正滤波器的计量特性123 GB/T 18778.1-2002 产品几何量技术规范(GPS)表面结构轮廓法具有复合加工特征的表面第1部分：滤波和一般测量条件124 GB/T 18778.2-2003 产品几何量技术规范(GPS)表面结构轮廓法具有复合加工特征的表面第2部分：用线性化的支承率曲线表征高度特性125 GB/T 18778.3-2006 产品几何技术规范(GPS)表面结构轮廓法具有复合加工特征的表面第3部分用概率支承率曲线表征高度特性126 GB/T 18779.1-2002 产品几何量技术规范(GPS) 工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则127 GB/T 18779.2-2004 产品几何量技术规范(GPS)工件与测量设备的测量检验第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南128 GB/T 18780.1-2002 产品几何量技术规范(GPS) 几何要求第1部分：基本术语和定义129 GB/T 18780.2-2003 产品几何量技术规范(GPS) 几何要素第2部分圆柱面和圆锥面的提取中心线、平行平面的提取中心面、提取要素的局部尺寸130 GB/T 19067.1-2003 产品几何量技术规范(GPS) 表面结构轮廓法测量标准第1部分：实物测量标准131 GB/T 19067.2-2004 产品几何量技术规范(GPS) 表面结构轮廓法测量标准第2部分：软件测量标准132 GB/T 19096-2003 技术制图图样画法未定义形状边的术语和注法133 GB/T 19600-2004 产品几何量技术规范(GPS)表面结构轮廓法接触(触针)式仪器的校准。

机械制图标准

机械制图标准机械制图是机械工程设计中非常重要的一步，它是将设计师的想法转化为可实施的工程图纸的过程。

为了确保制图的准确性和统一性，国际上制定了一系列的机械制图标准，其中最重要的是ISO和GB标准。

下面将介绍ISO和GB标准所涵盖的内容。

ISO标准是国际标准化组织制定的机械制图标准，其目的是建立统一的制图规范，提高制图的可读性和准确性。

ISO标准包括了图纸布局、尺寸标注、符号与图例等方面的规定。

其中最常用的标准是ISO 128系列，它规定了机械制图的一般原则和布局要求。

ISO 128系列包括了标准字体、线型和线宽、尺寸标注和符号的规范。

此外，ISO标准还规定了机械零件的协调尺寸制图、螺纹标记和齿轮制图等专门的标准。

GB标准是中国国家标准制定的机械制图标准，它参考了国际ISO标准，并结合了中国国情进行了修订和补充。

GB标准也包括了图纸布局、尺寸标注、符号与图例等方面的规定。

最常用的标准是GB/T 3104-2008，它规定了机械制图的一般要求和布局规范。

与ISO标准相比，GB标准更加注重对图纸布局和尺寸标注的详细规定，具有更强的针对性和实用性。

机械制图标准的应用可以确保图纸的一致性和规范性，减少误解和错误产生的可能性，提高设计和制造的效率和质量。

此外，标准化的机械制图还有助于不同厂家之间的交流和合作，便于制图的比对和修改。

总之，机械制图标准是机械工程设计中十分重要的一环，它提供了统一的规范和标准，确保图纸的准确性和可读性，提高设计和制造效率。

机械制图标准主要包括ISO和GB标准，它们规定了图纸布局、尺寸标注、符号与图例等方面的要求。

制图人员应该熟悉这些标准，并严格按照标准要求进行制图，确保图纸的质量和可靠性。

国家标准《机械制图》基本规定


1.6.2 尺寸要素
四要素：尺寸界线； 尺寸线；尺寸线终端（箭头）；尺寸数字
(1）尺寸界线 尺寸界线表示尺寸的 起止范围 。 (2)尺寸线 尺寸线表示尺寸度量的方 向，用细实线绘制。 (3)尺寸数字 尺寸数字表示所注机件 的实际大小。 (4)尺寸线终端 尺寸线终端有两种形 式，箭头或细斜线，如图左所示。
尺寸数字
数字方向
水平 垂直 倾斜
字头朝上 字头朝左 字头有朝上的趋势
数字加注：圆“φ” 、球面“Sφ” 、多个圆“n- φ或 n×φ”
⑷ 圆弧尺寸的注法（不包括狭小部位）
尺寸界线 一般是圆弧轮廓线代替
尺寸线 起于圆心止于圆周的带箭头的细实线(连接圆弧除外)
书写部位
标注在尺寸线上方
尺寸数字
数字方向 数字加注
图样上的汉字应写成长仿宋体，并应采用国家正式公布 推行的简化字。汉字的高度不应小于3.5mm,其字宽一般约为 字高的2/3 。 ２) 数字和字母
数字和字母分为A型和B型。字体的笔画宽度用d表示。 A型字体的笔画宽度d=h/14, B型字体的笔画宽度d=h/10。在 同一图样上，只能采用一种型式的字体。数字和字母可写成 斜体和直体。斜体字字头向右倾斜，与水平基准线成75 。 长仿宋体汉字示例、A型斜体拉丁字母和数字示例，如下图 所示。
尺寸数字
书写部位 一般标注在尺寸线的中断处(允许写在外面或引出标注) 数字方向 一律水平方向书写
⑶ 圆尺寸的注法（不包括狭小部位）
尺寸界线 一般由圆形轮廓线代替
尺寸线
通过圆心并止于圆周的带箭头的细实线 不得与图线重合 对于局部视图中断开的圆只画一个箭头，但尺寸线应超过圆心
书写部位 标注在尺寸线上方
作业简化标题栏格式 图号 JJSY2005——00
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.螺纹的基本知识 螺纹的基本知识
不论是生产上还是在人们的日常生活中， 不论是生产上还是在人们的日常生活中，螺纹的使用 非常普遍。 非常普遍。 螺纹：指在圆柱或圆锥表面上， 螺纹：指在圆柱或圆锥表面上，沿螺旋线所形成的具有 相同剖面的连续凸起，一般称其为“ 相同剖面的连续凸起，一般称其为“牙”。
外螺纹： 形成的螺纹。 外螺纹：在圆柱或圆锥外表面上 形成的螺纹。 内螺纹： 形成的螺纹。 内螺纹：在圆柱或圆锥内孔表面上 形成的螺纹。
3.螺钉连接
各种螺钉的绘图比例见 教材P205 P205。 教材P205。
螺钉连接 （点击图形演示动画） 点击图形演示动画） 定位螺钉
各种螺钉的连接画法： 各种螺钉的连接画法：
紧定螺钉连接画法如图示： 紧定螺钉连接画法如图示：
螺纹有左旋和右旋之分。 ⑸旋向 螺纹有左旋和右旋之分。
左旋螺纹
使用的螺纹绝大多数是右旋螺纹，即顺时针旋转为拧紧。 使用的螺纹绝大多数是右旋螺纹，即顺时针旋转为拧紧。
右旋螺纹
上述螺纹的五个基本要素决定了螺纹的尺寸和规格。 上述螺纹的五个基本要素决定了螺纹的尺寸和规格。五个 要素相同的内、外螺纹才能够旋合使用。 要素相同的内、外螺纹才能够旋合使用。 为了便于设计和加工，国家标准对螺纹作了规定。 为了便于设计和加工，国家标准对螺纹作了规定。 牙型、 标准螺纹 牙型、直径和螺距符合标准 牙型符合标准， 特殊螺纹 牙型符合标准，而直径或螺距不符合标准 非标准螺纹 牙型不符合标准
螺栓连接的画法： 螺栓连接的画法：
⑴当剖切平面通过 螺纹紧固件轴线时应 按不剖绘制 ⑵两零件的接触表 面只画一条轮廓线 ⑶两相邻零件的剖 面线方向应相反 ⑷L值的计算 L≈δ1+δ2+h+m+a 再查标准取接近值
螺栓连接的作图步骤： 螺栓连接的作图步骤：
2.螺柱连接
螺柱连接适用于被连接件之一较厚或不能钻成通孔的 情况。 情况。 螺柱的两头均加工有螺纹，一端旋入被连接件， 螺柱的两头均加工有螺纹，一端旋入被连接件，称为 旋入端。拧螺母的一端称为紧固端。 旋入端。拧螺母的一端称为紧固端。
在以后的金工实训中同学们会亲手加工螺纹
2.螺纹的基本要素 螺纹的基本要素
螺纹的要素：有牙型、直径、螺距、 螺纹的要素：有牙型、直径、螺距、线数和旋向 ⑴牙型 在通过螺纹轴线的剖面上螺纹的轮廓形状
螺纹的用途： 螺纹的用途：螺纹主要用于连接和传动 三角形螺纹称为普通螺纹， 三角形螺纹称为普通螺纹，用于连接 梯形螺纹一般用于承受双向载荷的传动 锯齿形螺纹用于承受单向载荷的传动 管螺纹用于管道连接
说明： 说明： M—普通螺纹代号 12— 12—螺纹大径 80— 80—螺栓杆长
（点击图形演示动画） 点击图形演示动画）
螺栓、垫圈和螺母的画法： 螺栓、垫圈和螺母的画法： 通常采用比例画法绘制各螺纹紧固件， 通常采用比例画法绘制各螺纹紧固件，即各部分 尺寸均与螺纹大径成一定的比例关系而近似画出。 尺寸均与螺纹大径成一定的比例关系而近似画出。
说明： 说明： 管螺纹的尺寸代号不是螺纹的大径， 管螺纹的尺寸代号不是螺纹的大径，而是管子的近似孔 单位为英寸。螺纹的大径可从标准中查得。 径，单位为英寸。螺纹的大径可从标准中查得。 标注管螺纹的尺寸指引线应指向螺纹大径。 标注管螺纹的尺寸指引线应指向螺纹大径。
二、螺纹紧固件
螺纹紧固件：通过螺纹起连接作用的各种零件。 螺纹紧固件：通过螺纹起连接作用的各种零件。 螺纹紧固件的种类很多，如螺栓、螺母、螺钉、 螺纹紧固件的种类很多 ， 如螺栓 、 螺母 、 螺钉 、 螺 柱、垫圈等，大都为标准件。 垫圈等，大都为标准件。 这部分内容主要介绍螺纹紧固件的标注方法和规定画法。 这部分内容主要介绍螺纹紧固件的标注方法和规定画法。
使用时，将内、外螺纹旋合在一起。 使用时，将内、外螺纹旋合在一起。
螺纹的加工方法：加工螺纹的方法比较多， 螺纹的加工方法：加工螺纹的方法比较多，常见的是用车 床加工，或用丝锥、板牙加工螺纹。 床加工，或用丝锥、板牙加工螺纹。
车床加工外螺纹
车床加工内螺纹
板牙加工外螺纹
丝锥加工内螺纹
（点击图形演示动画） 点击图形演示动画）
⑶内、外螺纹旋合的规定画法 注意： 注意： 1. 表 示 内 、 外 螺 纹大、 纹大 、 小径的细实 线和粗实线应分别 对齐。 对齐。 2. 不 通 螺 孔 中 的 钻孔锥角应画成 120° 120°。 3. 剖 面 线 应 画 到 粗实线上， 粗实线上 ， 且螺杆 按不剖绘制。 按不剖绘制。
（点击钻为顶径， 外螺纹的大径和内螺纹的小径称为顶径，螺纹的大径 为螺纹的公称尺寸。 为螺纹的公称尺寸。 内、外螺纹的三个直径
⑶螺纹的线数
螺纹有单线和多线之分。 螺纹有单线和多线之分。
沿两条或两条以上在轴向等距分布的螺旋线所形成 的螺纹称为多线螺纹。 的螺纹称为多线螺纹。 单线螺纹 双线螺纹
单线螺纹： 公称直径× 单线螺纹： 公称直径×螺距 多线螺纹： 公称直径×导程（螺距） 多线螺纹： 公称直径×导程（螺距）
⑶管螺纹的标注
Rc、Rp） 管螺纹分为螺纹密封管螺纹（ 管螺纹分为螺纹密封管螺纹（R、Rc、Rp）和非螺纹 密封管螺纹（ 密封管螺纹（G）。 密封管螺纹： 尺寸代号— 密封管螺纹： 特征代号 尺寸代号—旋向 尺寸 公差 非密封管螺纹： 非密封管螺纹： 特征代号 — 旋向 代号 等级 代号
⑵内螺纹的规定画法
螺纹大径（ 螺纹大径（D）— 细实线 螺纹小径 — 粗实线 注意：只画3/4个圆 注意：只画3/4个圆 3/4 螺纹终止线— 螺纹终止线—粗实线 注意： 85D 注意： D1≈0.85D 剖面线画到粗实线
⑶内、外螺纹旋合的规定画法 在剖视图中 ， 内 、 外螺纹旋合部分应按 外螺纹的规定画法绘 制 。 其余部分则按各 自规定画法绘制。 自规定画法绘制。
§8 — 1 螺纹及螺纹紧固件
标准件： 生产实际中， 标准件： 生产实际中，国家对 于需用量大且使用广泛的零件制订 了专门的标准， 了专门的标准，此类零件统称为标 准件。 准件。 常见的标准件有：螺钉、螺栓、螺母、垫圈、键等。 常见的标准件有：螺钉、螺栓、螺母、垫圈、键等。 常用件： 像齿轮、滚动轴承、弹簧等在机械设备中使 常用件： 像齿轮、滚动轴承、 用较多的零部件称为常用件。 用较多的零部件称为常用件。常用件的一些结 构也是标 准化的。 准化的。 本章主要介绍标准件和常用 件的基本知识、 件的基本知识、规定画法以及 代号等的标注方法。 代号等的标注方法。这些内容 与生产实际有着紧密联系。 与生产实际有着紧密联系。
3.螺纹的分类 3.螺纹的分类
⑴ 按螺纹的标准化程度分类 分为：标准螺纹、 分为：标准螺纹、特殊螺纹和非标准螺纹 ⑵ 按螺纹的用途分类 分为： 分为：连接螺纹和传动螺纹 连接螺纹：普通螺纹 粗牙、 连接螺纹：普通螺纹(M)—粗牙、细牙 粗牙 管螺纹(G、 、 、 管螺纹 、R、Rc、Rp) 传动螺纹：梯形螺纹 传动螺纹：梯形螺纹(Tr)、锯齿形螺纹 、锯齿形螺纹(B)
旋入端长度 bm与被旋 与被旋 入零件的材料有关： 入零件的材料有关： 钢 铸铁 铝合金
（点击图形演示动画） 点击图形演示动画）
bm=d bm=1.25~0.5d bm=2d
螺柱连接的画法： 螺柱连接的画法：
螺柱公称长度L的计算： 螺柱公称长度 的计算：L≈δ+h+m+（0.2~0.3）d 的计算 （ ） 再查标准取接近值
螺钉常用于受力不大的连接和定位。 螺钉常用于受力不大的连接和定位。 连接螺钉由头部和螺钉杆组成。螺钉头部有沉头、盘头、 连接螺钉由头部和螺钉杆组成。螺钉头部有沉头、盘头、 内六角圆柱头等多种形状。紧定螺钉前端的形状有锥端、 内六角圆柱头等多种形状。紧定螺钉前端的形状有锥端、 平端和长圆柱端等。 平端和长圆柱端等。
⑴普通螺纹的标注
中径、 中径、 顶径 公 旋合 特征代号 公称直径×螺距 旋向— 差带代— 长度 公称直径× 旋向— 代号 号 例如： 例如： M30×2 LH — 5g 6g — S ×
说明： 说明：1.粗牙普通螺纹不标螺距 右旋螺纹不标旋向， 2.右旋螺纹不标旋向， 左旋螺纹的旋向标注 LH 旋合长度代号分为S( S(短 中长） 3.旋合长度代号分为S(短）、N（中长）和L（长） 三种，如是N 中长） 三种，如是N （中长）则可省略
各种螺纹的用途： 各种螺纹的用途：
梯形螺纹
三角形螺纹
圆柱管螺纹 锯齿形螺纹
（点击图形演示动画） 点击图形演示动画）
在我们周围的环境中都可观察到螺纹的这两种用途。 在我们周围的环境中都可观察到螺纹的这两种用途。
⑵螺纹的直径
螺纹有大径（外螺纹用d 内螺纹用D 螺纹有大径（外螺纹用d，内螺纹用D 表示）、小径和中径之分。 ）、小径和中径之分 表示）、小径和中径之分。
⑷螺距P 导程S 螺距是指相邻两牙在中径线上对应点间 螺距P 导程S 的轴向距离，导程是指在同一条螺旋线 的轴向距离，导程是指在同一条螺旋线 上的相邻两牙在中径线对应点间的轴向 距离。 距离。
单线螺纹：导程 多线螺纹：导程=螺距 螺距× 单线螺纹：导程= 螺距 多线螺纹：导程 螺距×线数
单线螺纹
双线螺纹
国家标准规定了螺纹的画法， 国家标准规定了螺纹的画法，绘图时应按规定作出螺 纹的图形。 纹的图形。
4.螺纹的规定画法 4.螺纹的规定画法
⑴外螺纹的规定画法
螺纹大径（ 螺纹大径（d）— 粗实线 螺纹终止线 — 粗实线
螺纹小径 — 细实线 注意： 注意： d1≈0.85d 画入倒角 只画3/4个圆 只画3/4个圆 3/4
⑴普通螺纹的标注
中径、 中径、 顶径 公 旋合 特征代号 公称直径×螺距 旋向— 差带代— 长度 公称直径× 旋向— 代号 号 例如： 例如： M30×2 LH — 5g 6g — S ×
⑵ 梯形螺纹和锯齿形螺纹的标注
梯形螺纹和锯齿形螺纹的标注形式相同。 梯形螺纹和锯齿形螺纹的标注形式相同。 梯形螺纹的牙型代号“Tr” 梯形螺纹的牙型代号“Tr” 锯齿形螺纹的牙型代号为“ 锯齿形螺纹的牙型代号为“B”
