XX压力管道检验员取证培训课件工业管道的设计

XX压力管道检验员取证培训课件工业管道的设计

XX压力管道检验员取证培训课件工业管道的设计
n 在外管架（廊）上敷设管道时，管架边缘至建筑物或其他设施的水平距离除按以下要求外，还应符合现行国家标准《石油化工企业设计防火规范》 GB50160、《工业企业总平面设计规范》 GB50187及《建筑设计防火规范》GBJ16 的规定。
XX压力管道检验员取证培训课件工业管道的设计
XX压力管道检验员取证培训课件工业管道的设计
布置图、管段图（空视图）、管件图、管架图等。施工图设计阶段先绘制详细的管道流程图和设备布置图再设计管道平立面布置图，对温度较高等重要管道进行应力计算，绘制单管图、管口方位图、蒸汽伴热管系图等。
7）编制说明书 n 编制管道设计说明书、施工安装说明书、管道
n 各种管沟底均应有不小于2/1000的纵向坡度，满足排水要求。
n 管道布置应在满足施工、操作、维修方便的前提下，统一规划，力求整齐美观，达到安全可靠、经济合理的要求。各种介质的管道在不同的规范中均有一些特殊的要求，因此，仅提出一般的布置原则。
（3）地上管道布置 1）地上管道布置的一般规定 ①压力管道布置时应满足工艺及管道和仪表流程
3）地上管道布置的一般要求 GB 50316-2000《工业金属管道设计规范》 8.1 Ⅲ a．多层管廊的层间距离应满足管道的安装要求。
腐蚀性强的管道应布置在下层。高温管道应布置在对电缆没有影响的下方位置。 b．沿地面敷设的管道穿越人行通道时，必须设跨越桥。 c．在道路、铁路上方的管道不应安装阀法兰、螺纹接头及带有填料的补偿器等可能泄漏的组成件。
XX压力管道检验员取证培训课件工业管道的设计
4、压力管道的分类和分级
关于工业管道（1）工业管道的范围：工业管道的使用范围仅限于企业、

压力管道检验师培训课件

压力管道检验师培训课件

检验过程
检验师采用超声波检测、射线检测等检测方法，对管道的焊缝、弯头等应力集中部位进行了重点检查。同时，还对管道的支吊架、膨胀节等附件进行了检查。
案例三：某电站压力管道检验案例
输入标题：某污水处理厂压力管道检验案例
某污水处理厂的输水管承担着城市污水输送和处理任务，需确保管道的正常运行。检验师对管道进行了定期检测，发现潜在的安全隐患。
定期对压力管道进行检验，可以及时发现并修复管道的腐蚀、磨损等问题，延长管道的使用寿命。
延长寿命
通过定期检验，可以及时发现并处理问题，避免因小问题积累而导致的重大事故，从而降低维护成本。
降低维护成本
压力管道检验的重要性
如《压力管道安全技术监察规程》、《压力管道规范》等。
国家标准
如《石油化工压力管道设计规范》、《电力设备监检规程》等。
超声检测
射线检测
磁粉检测
涡流检测
实时监测管道内的压力变化，判断是否出现异常。
压力监测
监测管道的温度变化，及时发现异常温升或温降。
温度监测
通过振动传感器监测管道的振动情况，判断是否有疲劳或共振现象。
振动监测
利用传感器监测管道周围的气体或液体泄漏，及时发现泄漏点。
泄漏监测
压力管道的在线监测技术
建立压力管道检验的数据库，实现检验数据的存储、查询和分析。
根据检测结果，检验师建议对严重腐蚀和裂纹的管道段进行更换或修复，对渗漏的接口进行紧固或更换，并加强管道的阴极保护和日常维护保养。
检验师发现管道存在多处腐蚀和裂纹，部分接口渗漏。
检验师采用声发射检测、漏磁检测等检测方法，对管道的腐蚀和裂纹进行了快速扫描。同时，还对管道的接口、三通等部位进行了重点检查。
案例概述

XXXX压力管道检验员取证培训课件课本第六章

XXXX压力管道检验员取证培训课件课本第六章

Your site here
6.2 工业管道、公用管道的组成及管道系统
管道组成件
视镜：安装在设备上或管道上的流体窥视设备
平板视镜
直通视镜
根据输送介质的化学性质，物理状态及工艺对视镜功能的要求来选用
Your site here
6.2 工业管道、公用管道的组成及管道系统
管道支撑件
管道支撑件管道载荷传递到管架结构上去的元件。包括：吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动支架、管吊、吊（支）耳、卡环、管夹、U形夹和紧固夹板等附着件。
Your site here
工业管道、公用管道设备
工业管道存在的主要问题
3）压力管道的管子、管件、阀门、法兰等产品制造质量低劣，大量伪劣产品进入市场，成为管道事故的隐患；
4）压力管道的安装队伍混乱，管理不严，对压力管道竣工验收管理不严格，致使在用压力管道焊缝中存在大量的超标缺陷；
5）压力管道安全管理和安全操作基础薄弱，原始资料不齐。
液化石油气管道特点
液化石油气管道输送运行安全可靠、便于管理、输送费
用低，但一次投资较大、管材耗量多。适用输送量大或输送量虽然不大但输送距离较近的情况。
液化石油气管道输送系统
由起点站储罐、计量站、中间泵站、管道及终点站储罐等组成。
Your site here
工业管道、公用管道设备
工业管道定义TSG D0001
同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道：
基本条件： • 介质最高工作压力 P≥0.1MPa（表压）； • 管道规格 DN＞25mm； • 输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。

XX压力管道检验员取证培训课件燃气管道的设计

XX压力管道检验员取证培训课件燃气管道的设计

n
高强度的球墨铸铁管正逐渐代替普通铸铁管，其抗拉强度由250MPa提高到400MPa，相当于钢管的性能。
使用这种铸铁管时，极少发生管道的折断或破裂事故
，提高了运行的可靠性。在接口形式上也出现了很多
柔性机械接口，提高了管道的抗震能力。
XX压力管道检验员取证培训课件燃气管道的设计
3）聚乙烯（PE）等塑料管。硬质聚氯乙烯和聚乙烯塑料管具有质轻、抗腐蚀、摩擦阻力小、接口严密、抗拉强度较大以及施工简便等一系列优点，广泛应用在中、低压燃气管网中，缺点是老化问题；
（2）常用的术语 n 城镇燃气
城市、乡镇或居民点中，从地区性的气源点，通过输配系统供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户公用性质的，且符合本规范燃气质量要求的燃气。城镇燃气一般包括天然气、液化石油气和人工煤气（人工煤气又简称为煤气）。
XX压力管道检验员取证培训课件燃气管道的设计
n 压缩天然气储配站 CNG distribution station 压缩天然气用汽车拖挂气瓶车或运输气瓶组至
XX压力管道检验员取证培训课件燃气管道的设计
本站，在此卸气、加热、调压、储存、计量、加臭后，送入城镇燃气输配管道。
压缩天然气瓶组供应站
压缩天然气用汽车运输气瓶组至本站，采用气瓶组作为储气设施，在此卸气、调压、计量和加臭后，送入城镇燃气输配管道。
n 引入管 service pipe 指从室外配气支管引向用户室内燃气总阀门（当无总阀门时，指室内地面 1m 高处）之间的管道。
XX压力管道检验员取证培训课件燃气管道的设计
2．相关标准对燃气管道设计的基本要求
（1）设计压力选定 n 城镇燃气输配系统一般由门站、燃气管网、储

压力管道检验员取证培训课件

压力管道检验员取证培训课件

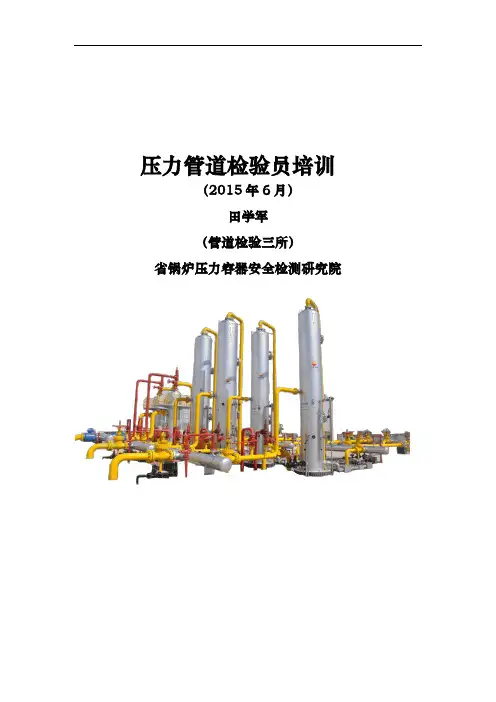

压力管道检验员培训（2015年6月）田学军（管道检验三所）省锅炉压力容器安全检测研究院目录6、工业管道、公用管道设备6.1 综合知识6.1.1 工业管道综合知识6.1.2 公用管道综合知识6.2 工业管道、公用管道系统6.2.1 工业管道的组成6.2.2 燃气管道的组成6.2.3 热力管道的组成10、工业管道定期检验10.1 工业管道的定期检验10.1.1 综合知识10.1.2 在线检验10.1.3 全面检验管道检验程序及方法技能培训（工业管道）附件B-2、B-3、B-4中有关工业管道的容10.2 公用管道的定期检验10.2.1 综合知识10.2.2 年度检查10.2.3 全面检验与合于使用评价10.2.4 全面检验报告、合于使用评价报告与问题处理管道检验程序及方法技能培训（公用管道）附件B-2、B-3、B-4中有关公用管道的容压力管道检验员(GD-1)取证培训6、工业管道、公用管道设备6.1 综合知识一、特种设备概述《中华人民国特种设备安全法》（主席令第四号）２０１３年６月２９日通过，自２０１４年１月１日起施行特种设备，是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）专用机动车辆，以及法律、行政法规规定适用本法的其他特种设备。

（一）特种设备的分类1、承压类特种设备：锅炉、压力容器（含气瓶）、压力管道；2、机电类特种设备：电梯、起重机械、客运索道、大型游乐设施和场（厂）机动车辆。

（二）特种设备的安全特性对人身和财产安全有较大危险性。

（《条例》：涉及生命安全、危险性较大）。

1）承压类特种设备的安全特性：是承载压力的密闭设备，具有爆炸、燃烧、有毒或有腐蚀性介质泄漏等危险性。

2）机电类特种设备的安全特性：具有失稳、失效、倒塌等危险性。

（三）特种设备事故（失效）的后果严重性可造成人员伤亡、财产损失、特种设备严重损坏或者中断运行、人员滞留、人员转移等突发事件。

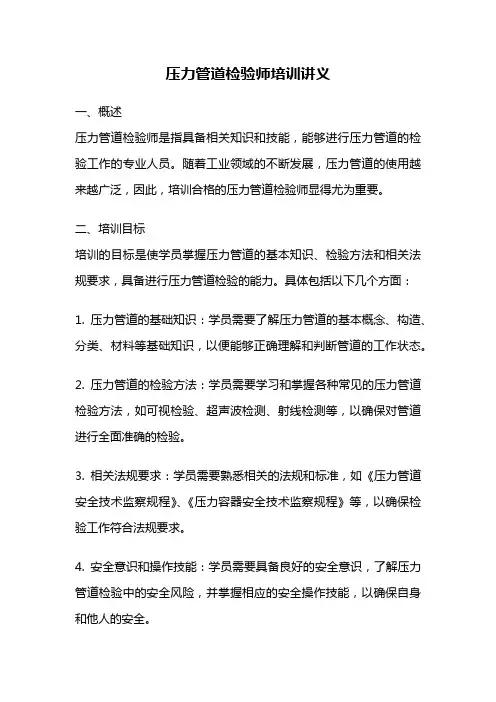

压力管道检验师培训讲义

压力管道检验师培训讲义

压力管道检验师培训讲义一、概述压力管道检验师是指具备相关知识和技能，能够进行压力管道的检验工作的专业人员。

随着工业领域的不断发展，压力管道的使用越来越广泛，因此，培训合格的压力管道检验师显得尤为重要。

二、培训目标培训的目标是使学员掌握压力管道的基本知识、检验方法和相关法规要求，具备进行压力管道检验的能力。

具体包括以下几个方面：1. 压力管道的基础知识：学员需要了解压力管道的基本概念、构造、分类、材料等基础知识，以便能够正确理解和判断管道的工作状态。

2. 压力管道的检验方法：学员需要学习和掌握各种常见的压力管道检验方法，如可视检验、超声波检测、射线检测等，以确保对管道进行全面准确的检验。

3. 相关法规要求：学员需要熟悉相关的法规和标准，如《压力管道安全技术监察规程》、《压力容器安全技术监察规程》等，以确保检验工作符合法规要求。

4. 安全意识和操作技能：学员需要具备良好的安全意识，了解压力管道检验中的安全风险，并掌握相应的安全操作技能，以确保自身和他人的安全。

三、培训内容培训的内容应包括以下几个方面：1. 压力管道的基本知识1.1 压力管道的定义和分类1.2 压力管道的构造和材料1.3 压力管道的工作原理和工作条件2. 压力管道的检验方法2.1 可视检验：包括外观检查、壁厚测量等2.2 超声波检测：包括探伤、测厚等2.3 射线检测：包括X射线和γ射线的应用2.4 磁粉检测：包括湿法和干法的应用2.5 涡流检测：包括涡流探伤和涡流测厚的应用3. 相关法规要求3.1 《压力管道安全技术监察规程》：包括法规的基本内容、适用范围、检验要求等3.2 《压力容器安全技术监察规程》：包括法规的基本内容、适用范围、检验要求等3.3 其他相关法规和标准：根据具体需求进行学习和了解4. 安全意识和操作技能4.1 安全意识培养：包括安全知识的学习、事故案例的分析等4.2 安全操作技能：包括个人防护装备的使用、安全操作规程的掌握等四、培训方法培训可以采用多种形式进行，如理论讲解、实践操作、案例分析、小组讨论等。

压力管道检验员取证培训压力管道设计和内容和

压力管道检验员取证培训压力管道设计和内容和

压力管道检验员取证培训压力管道设计和内容和
1.压力管道设计的目的：
-为了保证压力管道在正常运行和异常情况下的安全性；
-为了提高压力管道的可靠性和经济性。

2.压力管道设计的基本原则：
-符合国家法律法规的要求，遵循压力管道的技术标准；
-根据具体的工程要求，考虑设计时所处的地理环境和气候条件等因素；
-保障设计的科学性、合理性和适用性；
-关注设计的可行性和可操作性。

3.压力管道设计的内容：
-管道系统的选择和布置：根据工程要求选择适宜的管道系统和材料，并合理布置管道线路，保证流体在管道中的正常传输；
-管道尺寸和参数的选定：根据工艺要求和流体特性，选择适当的管
道尺寸和参数，包括直径、壁厚等参数；
-管道支承和固定：确保管道的稳定性和可靠性，在设计中考虑管道
的支承方式和位置、固定件的设计和选取等；
-弯头和阀门的设计：在设计中考虑弯头和阀门的种类、数量和尺寸等，保障管道系统的正常运行；
-断面验算和强度校核：对管道进行断面验算，包括内压、外压、弯曲应力等的计算和校核，确保管道结构的强度符合要求；
-管道的排水和排气：考虑管道系统的排水和排气，以避免气体积聚和液体滞留，保证流体的正常流动；
-管道的密封设计：确保管道的密封性，设计适当的密封件和连接方式，以防止泄漏和损坏。

压力管道设计是一个综合性的工作，需要多方面的知识和经验。

对于压力管道检验员取证培训来说，学习和了解压力管道设计的相关知识是非常重要的。

只有对设计原理和内容有充分的了解，才能更好地进行压力管道的检验工作，确保压力管道的安全运行。

压力管道检验员取证培训课件安全

压力管道检验员取证培训课件安全

压力表
种类：弹簧管式压力表、电容式压力表、电阻式压力表等
作用：用于测量管道中介质的压力，是压力管道中重要的安全附件之一
工作原理：通过压力敏感元件感受管道中介质的压力，将压力转换成电信号或机械信号输出
使用注意事项：定期校准、维护保养，确保其准确性和可靠性
爆破片
定义：一种在压力管道中使用的安全附件，当管道内的压力超过预定值时，爆破片会破裂并释放压力，保护管道和其他附件不受损坏。
添加标题
保障人员安全：安全附件的主要功能是保障人员的安全，因此在选用安全附件时，应优先考虑人员的安全，选择可靠、易于维护和使用的附件。
安全附件的安装要求
安装位置应便于操作、维修，件应与管道系统中的其他设备或部件协调一致，以确保安全性能。
在安装过程中，应遵循制造商提供的安装指南和要求，确保正确安装。
安全阀失效：可能是由于弹簧断裂或疲劳、密封件老化或堵塞等原因
添加标题
添加标题
添加标题
添加标题
阀门泄漏：可能是由于密封件老化或损坏、阀体或阀盖裂纹等原因
压力表失灵：可能是由于表盘玻璃破裂、指针脱落或松动等原因
安全附件故障处理方法
阀门故障：定期检查阀门是否正常工作，如有问题及时更换压力表故障：定期校准压力表，如有问题及时更换安全阀故障：定期检查安全阀是否正常工作，如有问题及时更换管道泄漏故障：定期检查管道是否有泄漏，如有问题及时修补或更换管道
安全附件故障预防措施
定期检查安全附件的完好性，确保其正常工作
及时更换磨损、老化或损坏的安全附件
加强安全附件的维护保养，保持其清洁、润滑
严格按照操作规程使用安全附件，避免超载或超压

压力管道检验师培训课件

压力管道检验师培训课件

压力管道检验师培训课件
通过本培训课件，您将学习压力管道检验的关键知识和技能，了解不同类型管道的设计、安装、运行和维护，掌握非破坏性检测技术和常见缺陷的识别方法。
压力管道检验简介
1
管道检验的重要性
了解压力管道检验的背景和重要性，提高压力管道的安全性和合规定要求。
2 安全操作规程
介绍压力管道检验的安全操作规程，包括安全标志、工作许可和紧急预案等。
3 环境保护
讨论压力管道检验对环境的影响和保护措施，确保检验过程的可持续性。
实践检验练习
通过一系列实践检验练习，巩固所学知识和技能，提高压力管道检验的实际操作能力。
3
检验过程
概述压力管道检验的流程和步骤，理解每个阶段的目的和要求。
压力管道材料和设计
常用材料
介绍常用的压力管道材料，包括钢、铜、塑料等，以及各自的特性和适用场景。
管道设计原则
讨论压力管道的设计原则，如管道直径、壁厚、支撑和补偿等，确保管道满足安全性和功能性要求。
安装和施工
介绍管道的安装方法和施工过程，包括焊接、螺纹连接和支承等，确保管道安装质量和密封性。
压力管道非破坏性检测技术
超声波检测
介绍超声波检测的原理和应用，用于检测管道内部的缺陷和腐蚀。
涡流检测
探讨涡流检测的原理和技术，用于检测表面裂纹和金属疲劳。
射线检测
介绍射线检测的原理和应用，用于检测隐蔽的焊缝和内部结构。
常见压力管道缺陷和损伤
腐蚀
详细讨论压力管道腐蚀的原因、类型和影响，以及预防和修复的方法。
压力管道运行和维护
1 运行条件和参数
讨论管道运行的条件和参数，如温度、压力和流速，了解其对管道的影响和要求。

压力管道检验员取证培训课件压力管道设计内容和基本要求PPT文档共108页

压力管道检验员取证培训课件压力管道设计内容和基本要求PPT文档共108页

23、一切节省，归根到底都归结为时间的节省。——马克思 24、志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
压力管道检验员取证培训课件压力管道设计内容和基本要求
16、自己选择的路、跪着也要把它走完。 17、一般情况下)不想三年以后的事，只想现在的事。现在有成就，以后才能更辉煌。
18、敢于向黑暗宣战的人，心里必须充满光明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈

XXXX压力管道检验员取证培训课件燃气管道的设计

XXXX压力管道检验员取证培训课件燃气管道的设计

高压燃气管道采用的钢管管材和管道附件材料应符合下列要求：
1）燃气管道所用钢管、管道附件材料的选择，应根据管道的使用条件（设计压力、温度、介质、特性、使用地区等）、材料的焊接性能等因素，经技术经济比较后确定。
2）高压燃气管道选用的钢管，应符合现行的国家标准《石油天然气工业输送钢管交货技术条件第1 部分：A 级钢管》GB/T9711.1（L175 级钢管除外）
6.3.2 燃气管道的设计
肖晖河南省锅炉压力容器安全检测研究院
1．基础知识
GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或
民用的燃气管道和热力管道。分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。基本特征：敷设于城镇地下；一般压力较低；
选线条件复杂、困难。
关于公用管道（1）公用管道的范围：指敷设在城市或乡镇区域内的管道，区别于长输管道的敷设范
2）机械接口球墨铸铁管应符合现行的国家标准《水及燃气管道用球墨铸铁管、管件和附件》 GB/T13295 的规定；
3）钢管采用焊接钢管、镀锌钢管或无缝钢管时，应分别符合现行的国家标准《低压流体输送用焊接钢管》GB/T3091、《输送流体用无缝钢管》GB/T8163 的规定；
4）钢骨架聚乙烯塑料复合管应符合国家现行标准《燃气用钢骨架聚乙烯塑料复合管》 CJ/T125和《燃气用钢骨架聚乙烯塑料复合管件》CJ/T126 的规定。
与较大口径的管件连接时，常用法兰连接。钢管上的法兰盘，可以用焊接、螺纹、胀接等多种方法与管道连成一体。当采用焊接方法时，在管道工作压力为 (0.245~0.981)MPa时，一般采用平焊法兰连接形式。
管道与法兰连接之后，再将一对法兰紧固，便连成管道。紧固时，要在一对法兰之间衬以软质垫圈，以保证连接的气密性。当输送焦护煤气时用石棉橡胶垫付圈；输送液化石油气和天然气时，常用耐油橡胶垫圈，以防止介质浸蚀垫圈破坏管道的气密性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4、压力管道的分类和分级
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。特征：介质单一，性质明确、压力与温度较高的输送管道；
5、工业管道（GC类）的条件
1）GC1级的条件：
输送GB5044《职业性接触毒物危害程度分级》中规定
的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；
4、压力管道的分类和分级
➢ GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
4、压力管道的分类和分级
➢ GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。分级：分为GB1和GB2两级，GB1级为燃气管道。 GB2级为热力管道。基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
（1）GA1级涵盖GA2 （2）GC1级涵盖GC2、GC3 （3）GD1级涵盖GD2
8、压力管道输送介质的说明
甲类可燃气体：特征：爆炸下限<10％的气体代表物：氢气、甲烷、环氧乙烷、天然气、水煤气、液化
石油气、硫化氢、氯乙烯等乙类可燃（助燃）气体：特征：爆炸下限≥10％的气体和助燃气体代表物：氨气、氧气等其它气（汽）体：特征：不属上述两类的气体代表物：水蒸汽、压缩空气、氮气、二氧化碳等
4、压力管道的分类和分级
关于工业管道（1）工业管道的范围：工业管道的使用范围仅限于企业、
事业单位内部，（包括延伸出工厂边界线，但归属于企、事业单位管辖的工艺管道）主要有别于公用管道。分三类：工艺管道、公用工程管道、辅助管道；（2）工业管道的服务对象：服务对象强调的是为企业、事业单位的生产服务。（3）工业管道的属性：这类压力管道为企、事业单位所有，属于单位管辖。（4）介质特性：介质种类多、压力温度范围大。
输送 GB50160《石油化工企业设计防火规范》及 GB50016《建筑设计防火规范》中规定的火灾危险性
为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P≥ 4.0MPa的管道；输送流体介质并且设计压力 P≥10.0MPa ，或者 P≥4.0MPa 并且设计力管道是指属于《特种设备安全法》监察范围内的管道，见《特种设备目录》；
压力管道属于特种设备的范畴；压力管道设计属于特种设备生产范畴和源头；
3、压力管道的定义
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于 0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
4、压力管道的分类和分级
GC类－－工业管道：
定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
4、压力管道的分类和分级
关于公用管道
（1）公用管道的范围：指敷设在城市或乡镇区域内的管道，区别于长输管道的敷
设范围。（2）公用管道的服务对象：
指公用事业或民用这样的两类用户，有别于工业用户。（3）公用管道输送介质种类：
城镇燃气：代表物：天然气、液化石油气、人工煤气等城镇热力：代表物：高温热水、蒸汽、蒸汽凝结水等（4）管道的属性公共性：公用管道具备了市政工程管道的某些特征。商品性：是为公共事业或民用提供燃料或热量的特殊商品。
5、工业管道（GC类）的条件
2）GC2级的条件：除规定的GC3级管道外，介质毒性危害程度、火灾
危险性（可燃性）、设计压力和设计温度小于规定的GC1级的管道。
3）GC3级的条件：
输送无毒、非可燃流体介质，设计压力P≤1.0MPa，设计温度−20 ℃ < T < 185℃的管道。
6、动力管道（GD类）的条件
管道定义：由管道组成件装配而成，用于输送、分配、混合、
分离、排放、计量或控制流体流动。管道组成件：
管道标准件、管道特殊件、管道支撑件管道。特点：
管道属于长细比大的设备，易失稳、受力情况复杂；管内介质种类复杂；管内流体状态复杂，运行条件变化多；管道组成件种类繁杂、各有特点; 管道布置、安装及检验要求复杂。
8、压力管道输送介质的说明
甲类可燃液体特征：闪点<28℃的液体代表物：苯、甲苯、二甲苯、甲醇、乙醇、醋酸乙酯、丙
1）GD1级的条件：
输送设计压力 P≥6.3MPa ，或者设计温度 T≥ 400℃的管道。
2）GD2级的条件：
➢ 输送设计压力P< 6.3MPa，并且设计温度T< 400℃的管道。
7、压力管道级别之间设计许可的涵盖关系
不同类别管道之间的涵盖关系《压力容器压力管道设计许可规则》TSGR1001－2008 规定，具备高一级的压力管道设计许可的单位及审批人员，同时也具有相应低等级的设计、审批资格。
压力管道设计的内容和基本要求
肖晖河南省锅炉压力容器安全检测研究院
一、压力管道的基本概念
1、管道含义及特征 2、压力管道的概念 3、压力管道的定义 4、压力管道的分类和分级 5、工业管道的条件 6、动力管道的条件 7、压力管道级别之间设计许可的涵盖关系 8、压力管道输送介质的说明
1、管道含义及特征
