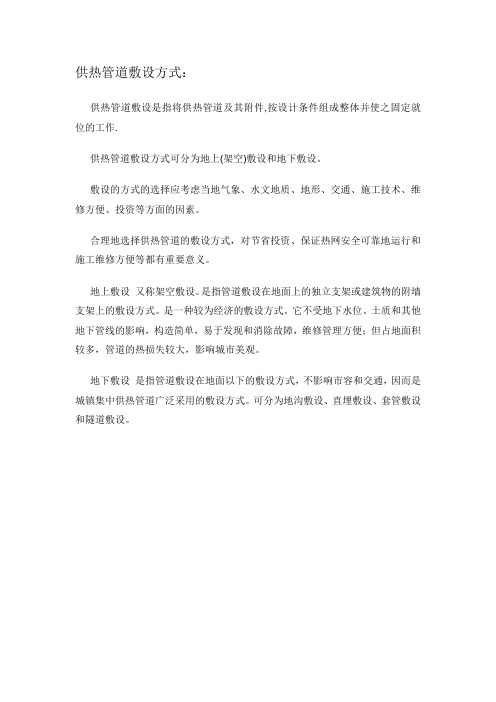

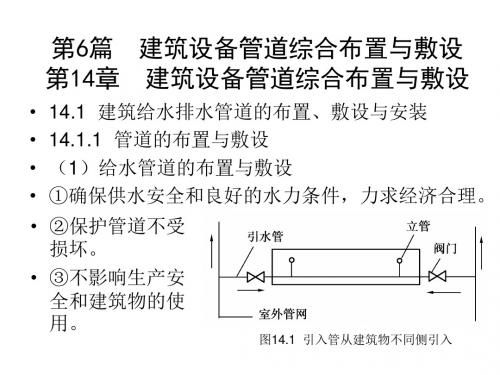

供热管道敷设方式：供热管道敷设是指将供热管道及其附件,按设计条件组成整体并使之固定就位的工作.供热管道敷设方式可分为地上(架空)敷设和地下敷设。
敷设的方式的选择应考虑当地气象、水文地质、地形、交通、施工技术、维修方便、投资等方面的因素。
合理地选择供热管道的敷设方式，对节省投资、保证热网安全可靠地运行和施工维修方便等都有重要意义。
地上敷设又称架空敷设。
是指管道敷设在地面上的独立支架或建筑物的附墙支架上的敷设方式。
是一种较为经济的敷设方式。
它不受地下水位、土质和其他地下管线的影响，构造简单，易于发现和消除故障，维修管理方便；但占地面积较多，管道的热损失较大，影响城市美观。
地下敷设是指管道敷设在地面以下的敷设方式，不影响市容和交通，因而是城镇集中供热管道广泛采用的敷设方式。
可分为地沟敷设、直埋敷设、套管敷设和隧道敷设。
一辈子活得就是这一颗人心！但是善良，要有个度，因为总有人利用你的善良伤害你。
人善，人欺，天不欺；人好，心好，有好报为人行善，你把善良给对了人，别人就会对你感恩；为人行善，你把善良给错了人，那么别人就会让你寒心。
真心待人，你把心软给对了人，别人会感谢你情深意重；真心待人，你把心软给错了人，那就会让你痛心疾首。
心软做人，你把宽容给对了人，别人会对你热忱款待；心软做人，你把宽容给错了人，别人就会让你窝心难受。
人善，人欺，天不欺；人好，心好，有好报你做人谦让可以，但要看情况，如果遇到善解人意的人，那么就会各退一步；如果遇到得寸进尺的人，那么就会更近一步。
你待人善良可以，但要看什么样的人，如果遇到有良心的人，他就会知恩图报；如果遇到没良心的人，他就会卸磨杀驴。
人善，人欺，天不欺；人好，心好，有好报现实这么的残酷，别想拿什么装无辜。
改变不了的事就别太在意，太在意只会让自己更伤心，留不住的人就试着学会放弃，强行留下，也是留下人，却留不住心，受了伤的心就尽力自愈，没有人会替你治疗，活在世上，除了生死，都是小事，别为难自己。

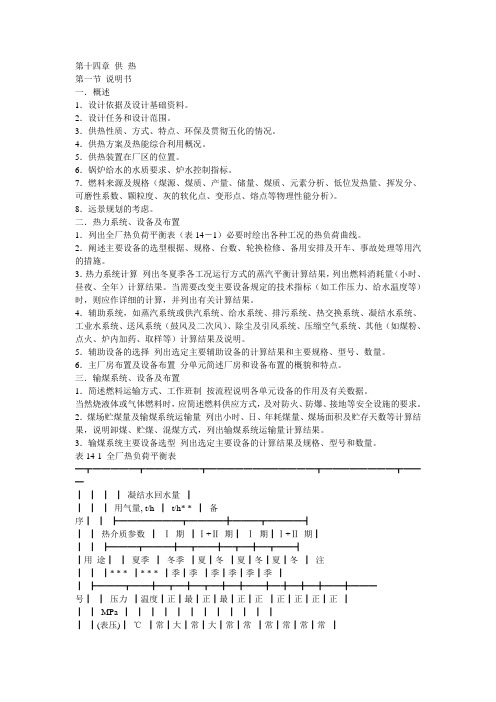

第十四章供热第一节说明书一．概述1．设计依据及设计基础资料。
2．设计任务和设计范围。
3．供热性质、方式、特点、环保及贯彻五化的情况。
4．供热方案及热能综合利用概况。
5．供热装置在厂区的位置。
6．锅炉给水的水质要求、炉水控制指标。
7．燃料来源及规格（煤源、煤质、产量、储量、煤质、元素分析、低位发热量、挥发分、可磨性系数、颗粒度、灰的软化点、变形点、熔点等物理性能分析）。
8．远景规划的考虑。
二．热力系统、设备及布置1．列出全厂热负荷平衡表（表14－1）必要时绘出各种工况的热负荷曲线。
2．阐述主要设备的选型根据、规格、台数、轮换检修、备用安排及开车、事故处理等用汽的措施。
3．热力系统计算列出冬夏季各工况运行方式的蒸汽平衡计算结果，列出燃料消耗量（小时、昼夜、全年）计算结果。
当需要改变主要设备规定的技术指标（如工作压力、给水温度等）时，则应作详细的计算，并列出有关计算结果。
4．辅助系统，如蒸汽系统或供汽系统、给水系统、排污系统、热交换系统、凝结水系统、工业水系统、送风系统（鼓风及二次风）、除尘及引风系统、压缩空气系统、其他（如煤粉、点火、炉内加药、取样等）计算结果及说明。
5．辅助设备的选择列出选定主要辅助设备的计算结果和主要规格、型号、数量。
6．主厂房布置及设备布置分单元简述厂房和设备布置的概貌和特点。
三．输煤系统、设备及布置1．简述燃料运输方式、工作班制按流程说明各单元设备的作用及有关数据。
当然烧液体或气体燃料时，应简述燃料供应方式，及对防火、防爆、接地等安全设施的要求。
2．煤场贮煤量及输煤系统运输量列出小时、日、年耗煤量、煤场面积及贮存天数等计算结果，说明卸煤、贮煤、混煤方式，列出输煤系统运输量计算结果。
3．输煤系统主要设备选型列出选定主要设备的计算结果及规格、型号和数量。
表14-1 全厂热负荷平衡表━┳━━━━━┳━━━━━━┳━━━━━━━━━━━━┳━━━━━━━━┳━━━┃┃┃┃凝结水回水量┃┃┃┃用气量, t/h ┃t/h* * ┃备序┃┃┣━━━━━━━┳━━━━╋━━━┳━━━━┫┃┃热介质参数┃Ⅰ期┃Ⅰ+Ⅱ期┃Ⅰ期┃Ⅰ+Ⅱ期┃┃┃┣━━━┳━━━╋━┳━━╋━┳━╋━┳━━┫┃用途┃┃夏季┃冬季┃夏┃冬┃夏┃冬┃夏┃冬┃注┃┃┃* * * ┃* * * ┃季┃季┃季┃季┃季┃季┃┃┣━━━┳━━╋━┳━╋━┳━╋━╋━━╋━╋━╋━╋━━╋━━━号┃┃压力┃温度┃正┃最┃正┃最┃正┃正┃正┃正┃正┃正┃┃┃MPa ┃┃┃┃┃┃┃┃┃┃┃┃┃┃(表压)┃℃┃常┃大┃常┃大┃常┃常┃常┃常┃常┃常┃━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━╋━━━1┃2 ┃3 ┃4 ┃5 ┃6 ┃7 ┃8 ┃9 ┃10 ┃11┃12┃13┃14 ┃15━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━╋━━━1┃生产* ┃┃┃┃┃┃┃┃┃┃┃┃┃注出间━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━┫断、连2┃采暧通风┃┃┃┃┃┃┃┃┃┃┃┃┃续用汽━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━┫量及不3┃生活┃┃┃┃┃┃┃┃┃┃┃┃┃同时使━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━┫用系数4┃小计┃┃┃┃┃┃┃┃┃┃┃┃┃━┻━━━━━┻━━━┻━━┻━┻━┻━┻━┻━┻━━┻━┻━┻━┻━━┻━━━━┳━━━━━┳━━━━━━┳━━━━━━━━━━━━┳━━━━━━━━┳━━━┃┃┃┃凝结水回水量┃┃┃┃用气量, t/h ┃t/h* * ┃备序┃┃┣━━━━━━━┳━━━━╋━━━┳━━━━┫┃┃热介质参数┃Ⅰ期┃Ⅰ+Ⅱ期┃Ⅰ期┃Ⅰ+Ⅱ期┃┃┃┣━━━┳━━━╋━┳━━╋━┳━╋━┳━━┫┃用途┃┃夏季┃冬季┃夏┃冬┃夏┃冬┃夏┃冬┃注┃┃┃* * * ┃* * * ┃季┃季┃季┃季┃季┃季┃┃┣━━━┳━━╋━┳━╋━┳━╋━╋━━╋━╋━╋━╋━━╋━━━号┃┃压力┃温度┃正┃最┃正┃最┃正┃正┃正┃正┃正┃正┃┃┃MPa ┃┃┃┃┃┃┃┃┃┃┃┃┃┃(表压)┃℃┃常┃大┃常┃大┃常┃常┃常┃常┃常┃常┃━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━╋━━━5┃副产蒸汽量┃┃┃┃┃┃┃┃┃┃┃┃┃━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━╋━━━6┃合计┃┃┃┃┃┃┃┃┃┃┃┃┃注出间━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━┫断、连7┃管道损失┃┃┃┃┃┃┃┃┃┃┃┃┃续用汽━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━┫量及不8┃对外供汽量┃┃┃┃┃┃┃┃┃┃┃┃┃同时使━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━┫用系数9┃自用蒸汽量┃┃┃┃┃┃┃┃┃┃┃┃┃━╋━━━━━╋━━━╋━━╋━╋━╋━╋━╋━╋━━╋━╋━╋━╋━━┫10┃实际供汽量┃┃┃┃┃┃┃┃┃┃┃┃┃━┻━━━━━┻━━━┻━━┻━┻━┻━┻━┻━┻━━┻━┻━┻━┻━━┻━━━* 生产热负荷按车间或工段列出细目。

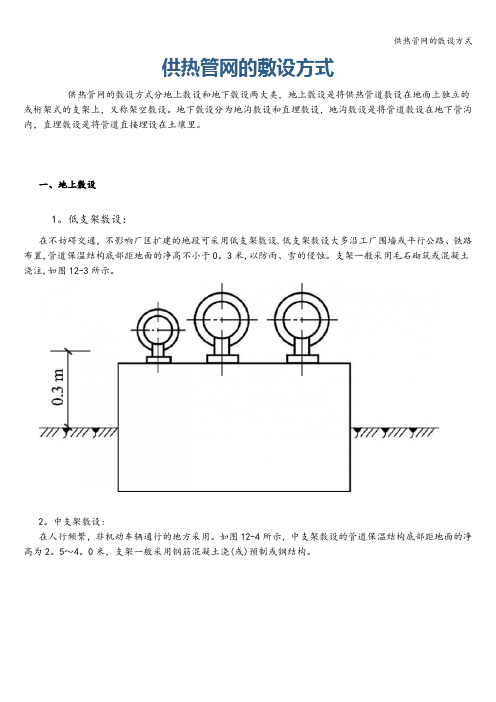

供热管网的敷设方式供热管网的敷设方式分地上敷设和地下敷设两大类，地上敷设是将供热管道敷设在地面上独立的或桁架式的支架上，又称架空敷设。
地下敷设分为地沟敷设和直埋敷设，地沟敷设是将管道敷设在地下管沟内，直埋敷设是将管道直接埋设在土壤里。
一、地上敷设1。
低支架敷设：在不妨碍交通，不影响厂区扩建的地段可采用低支架敷设.低支架敷设大多沿工厂围墙或平行公路、铁路布置,管道保温结构底部距地面的净高不小于0。
3米,以防雨、雪的侵蚀。
支架一般采用毛石砌筑或混凝土浇注,如图12-3所示。
2。
中支架敷设:在人行频繁，非机动车辆通行的地方采用。
如图12-4所示，中支架敷设的管道保温结构底部距地面的净高为2。
5～4。
0米，支架一般采用钢筋混凝土浇(或)预制或钢结构。
3。
高支架敷设在管道跨越公路或铁路时采用。
如图12-5所示，高支架敷设的管道保温结构底部距地面的净高为4.5～6. 0米,支架通常采用钢结构或钢筋混凝土结构。
u地上敷设的管道不受地下水位和土质的影响，使用寿命长，管道坡度易于保证，所需的放水、排气设备少，可充分使用工作可靠、构造简单的方形补偿器，且土方量小，维护管理方便,但占地面积大，管道热损失大，不够美观。
二、地沟敷设将管道敷设在地沟内,使管道不受外力的作用和水的侵袭,保护管道的保温结构，并使管道能自由伸缩。
管道的地沟底板采用素混凝土或钢筋混凝土结构,沟壁采用砖砌结构或毛石砌筑，地沟盖板为钢筋混凝土结构。
供热管道的地沟按其功用和结构尺寸，分通行地沟、半通行地沟和不通行地沟。
1。
通行地沟通行地沟是工作人员可自由通过,并能保证检修、更换管道等操作的地沟.其土方工程量大,建设投资高，仅在特殊或必要场合采用。
通行地沟的净高不低于1.8m，人行通道净宽不小于0.6m，如图12—6所示。
2。
半通行地沟半通行地沟是工作人员能弯腰行走，进行一般管道维修工作的地沟。
地沟净高不小于1。
4m，人行通道净宽不小于0。
5～0。
7m，如图12-7所示。
第二节室外供热管道的敷设方式室外供热管网是集中供热系统中投资份额较大，施工最繁重的部分。
合理地选择供热管道的敷设方式以及做好管网的定线工作，对节省投资、保证热网安全可靠地运行和施工维修方便等，都有重要的意义。
供热管道敷设是指将供热管道及其附件按设计要求组成整体并使之就位的工作。
供热管道的敷设型式，分为地上(架空)敷设和地下敷设两类。
一、地上敷设管道敷设在地面上或附墙支架上的敷设方式。
按照支架的高度不同，可有以下三种地上敷设型式：(—)低支架(图14-2)在不妨碍交通，不影响厂区扩建的场合，可采用低支架敷设。
通常是沿着工厂的围墙或平行于公路或铁路敷设。
为了避免雨雪的侵袭，低支架敷设，供热管道保温结构底距地面净高不得小于0.3m。
低支架敷设可以节省大量土建材料、建设投资小、施工安装方便、维护管理容易，但其适用范围太窄。
(二)中支架(图14-3)在人行频繁和非机动车辆通行地段，可采用中支架敷设。
管道保温结构底距地面净高为2.0~4.0m。
(三)高支架(图14-3)管道保温结构底距地面净高为4m以上，一般为4.0~6.0m。
在跨越公路、铁路或其它障碍物时采用。
地上敷设的供热管道可以和其它管道敷设在同—支架上，但应便于检修，且不得架设在腐蚀性介质管道的下方。
图14-2低支架示意图图14-3中、高支架示意图二、地下敷设地下敷设不影响市容和交通，因而地下敷设是城镇集中供热管道广泛采用的敷设方式。
（一）地沟敷设地沟是地下敷设管道的围护构筑物。
地沟的作用是承受土压力和地面荷载并防止水的侵入。
地沟分砌筑、装配和整体等类型。
砌筑地沟采用砖、石或大型砌体砌筑墙体，配合钢筋混凝土预制盖板。
装配式地沟—般用钢筋混凝土预制构件现场装配，施工速度较快。
整体式地沟用钢筋混凝土现场灌筑而成，防水性能较好。
地沟的横截面常做成矩形或拱形。
根据地沟内人行通道的设置情况，分为通行地沟、半通行地沟和不通行地沟。
1.通行地沟通行地沟是工作人员可以在地沟内直立通行的地沟。
