供热管网敷设方式的对比分析摘要：供热管网是集中供热系统中工程量最大、投资最多、施工任务最重、综合影响因素最多的一个环节，选择合理的敷设方式对管网设计及节能具有重要意义。

该文对管网的不同敷设方式进行对比分析，并计算不同方式敷设方式的管道热损失。

关键词：供热管网敷设方式管道热损失1 管网的主要敷设方式集中供热系统供热管网敷设形式分为地上敷设和地下敷设两种。

其中以地下敷设为主，主要方式有直埋敷设和地沟敷设，地上敷设主要为架空敷设。

直埋敷设是指将热力管道直接敷设于土壤中，是目前供热系统中应用最多的一种敷设方式，工程中直埋敷设的管道一般选用聚氨酯预制直埋保温管。

地沟敷设是将热力管道敷设在围护结构内，利用围护结构来承受外界的荷载，并防止水腐蚀热力管道的保温材料。

架空敷设是在地面上，利用支架或支墩来敷设热力管线的一种方式。

2 不同敷设方式需要注意的问题分析2.1 直埋敷设直埋敷设管道选择热力管线路由力求短直，尽量靠近热负荷相对集中的位置，管道要尽量利用自然补偿，通过合理选择固定支架的位置来减少固定支架的推力，从而减少管网的危险点及初投资。

直埋敷设的管道为了减少摩擦力，管道周围需要进行填沙，填沙量不小于200?mm。

2.2 地沟敷设尽量避免其他管道与热力管道同沟敷设，如特殊情况下热力管道与其他管道同沟敷设时，要做好其他管道的保温。

通行地沟应设置通风，使地沟内温度不超过40?℃，并按照规范要求设置事故人孔。

当采用地沟型预制保温管道时，地沟内支架处管道的保温需要做特殊处理，做好地沟的防水工作。

3 不同敷设方式优缺点对比分析不同敷设方式优缺点对比分析表见表1，通过对比表中各种敷设方式的优缺点，可以看出直埋敷设无论从施工工程量，还是管网的建设投资都是最优选择方案。

4 直埋敷设与地沟敷设管道热损失计算热源在输送过程中，很大一部分热量损耗在于管道的散热损失，因此在选择管网的敷设方式时，管道的热损失是重要的参考因素。

目前城市集中供热系统中以直埋敷设和地沟敷设为主要方式，因此本文以直埋和地沟敷设的管道为计算对象，分析两种敷设方式的管道热损失情况。

供热管道施工与安装要求一、供热管道敷设与既有建筑(构)筑物及其他管线的距离要求(1)地下敷设热力管沟的外表面、直埋敷设热水管道与建筑物、构筑物、道路、铁路、电缆、架空电线和其他管线的最小水平净距、垂直净距要求见表 1K415022-1。

供热管道对于植物生长也有一定的影响，因此，不同的管道对其距离也有相应的要求。

(2)直埋敷设供热蒸汽管道与其他设施的最小净距见表1K415022-2，钢外护管真空复合保温管的布置要求同此表。

(3)地上架空敷设热力管道与建(构)筑物的最小距离见表1K415022-3。

(4)其他注意事项：1)不同的标准对净距的要求有所差异，在实际施工过程中，尚应符合相关专业设施、管道的标准要求，同时应尊重其产权单位的意见，当保证净距确有困难时，可以采取必要的措施，经设计单位同意后，按设计文件的要求执行。

2)热力管沟内不得穿过燃气管道，当热力管沟与燃气管道交叉的垂直净距小于300mm，必须采取可靠措施，防止泄漏的燃气进入管沟。

3)管沟敷设的热力网管道进入建筑物或穿过构筑物时，管道穿墙处应封堵严密。

4)地上敷设的供热管道同架空输电线路或电气化铁路交叉时，管道金属部分和交叉点5m范围内钢筋混凝土结构的钢筋应接地，接地电阻不大于10Ω。

二、供热管道施工准备要求(一)技术准备(1)施工单位应在施工前取得设计文件、工程地质和水文地质等资料，组织工程技术人员熟悉施工图纸，进行图纸会审并参加设计交底会。

(2)应根据工程的规模、特点和施工环境条件，进行充分的项目管理策划，并组织编制施工组织设计和施工方案，履行相关的审批手续。

危险性较大的分部分项工程施工单位应编制安全专项施工方案。

对于超过一定规模的危险性较大分部分项工程，经专家论证通过，并经建设单位和监理单位审批后方可组织施工。

(3)根据建设单位提供的地下管线及建(构)筑物资料，组织技术及测量人员对施工影响范围内的建(构)筑物、地下管线等设施状况进行探查，确定与热力管道的位置关系，与管线产权单位协商加固或拆改移方案。

目录一、工程概况及编制依据 (2)（一）、工程概况 (2)（二）、编制依据 (3)二、主要施工方法 (3)第一节直埋敷设管道土方工程 (3)（一）、开挖准备 (3)（二）、管沟开挖 (4)第二节管道安装 (5)（一）施工过程及工艺要求： (5)（二）采暖管道安装注意事项 (6)（三）管道水压试压 (7)(四)管线预热: (7)(五)系统冲洗 (7)第三节管道的防腐与保温 (8)（一）、管道的防腐 (8)（二）、管道的保温 (8)（一）.技术措施 (11)（二）、质量保证组织措施 (19)（一）、安全生产保证措施 (27)（二）、文明施工措施 (28)（三）、雨天施工措施 (29)一、工程概况及编制依据（一）、工程概况1.工程名称：2.建设单位：3.设计单位：4.工程地点：5.本工程主要特点：（1）主管线位于（2）该工程工期长,为17个月。

管道种类多包括φ820×10mm、φ630×8mm、φ478×7、φ377×7mm、φ273×6mm。

管道总长1.7万米，管道焊接要求质量高,直管段随机抽样探伤，探伤比例为20%，阀门管件100%探伤。

（3）管道管材采用螺旋焊接钢管预制保温管，主干管采用无补偿直埋敷设，支管采用有补偿直埋敷设。

（4）地区属多风、寒冷气候，施工时根据气候特点须采取必要的防护措施,冬季回填土前管道需进行70℃预热工艺。

夏季应注意防雨。

6.工程内容：（1）.本工程占新城中集中供热工程的1/4。

（2）.主要工程内容是沟槽开挖、沟槽铺砂、管道保温、管线的敷设与安装，砼支墩制作、管道预热、管周埋砂、管沟回填及余土外运。

（3）.系统参数：供热介质：130℃/70℃热水。

工作压力:1.6Mpa 试验压力:强度试验2.4Mpa，严密性试验2 .0Mpa。

（二）、编制依据本施工组织设计是根据建设单位提供施工图及有关施工说明，结合我方现场勘察进行编制。

（一）管道敷设的方式1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。

a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。

架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。

架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。

b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。

c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。

管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

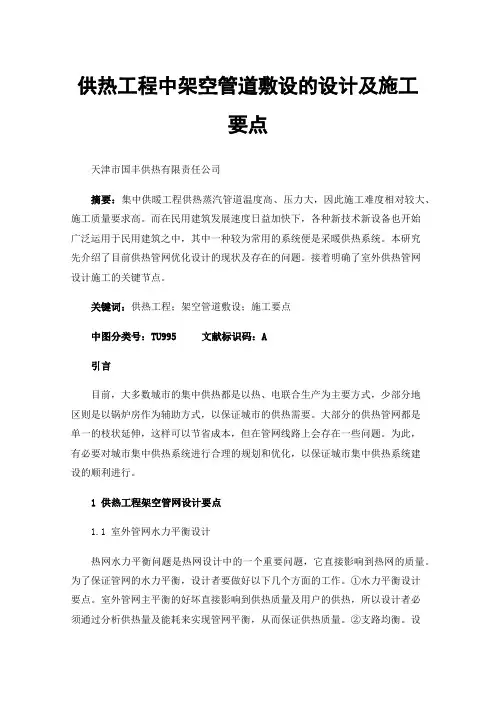

供热工程中架空管道敷设的设计及施工要点天津市国丰供热有限责任公司摘要：集中供暖工程供热蒸汽管道温度高、压力大，因此施工难度相对较大、施工质量要求高。

而在民用建筑发展速度日益加快下，各种新技术新设备也开始广泛运用于民用建筑之中，其中一种较为常用的系统便是采暖供热系统。

本研究先介绍了目前供热管网优化设计的现状及存在的问题。

接着明确了室外供热管网设计施工的关键节点。

关键词：供热工程；架空管道敷设；施工要点中图分类号：TU995 文献标识码：A引言目前，大多数城市的集中供热都是以热、电联合生产为主要方式，少部分地区则是以锅炉房作为辅助方式，以保证城市的供热需要。

大部分的供热管网都是单一的枝状延伸，这样可以节省成本，但在管网线路上会存在一些问题。

为此，有必要对城市集中供热系统进行合理的规划和优化，以保证城市集中供热系统建设的顺利进行。

1 供热工程架空管网设计要点1.1 室外管网水力平衡设计热网水力平衡问题是热网设计中的一个重要问题，它直接影响到热网的质量。

为了保证管网的水力平衡，设计者要做好以下几个方面的工作。

①水力平衡设计要点。

室外管网主平衡的好坏直接影响到供热质量及用户的供热，所以设计者必须通过分析供热量及能耗来实现管网平衡，从而保证供热质量。

②支路均衡。

设计者应根据用户要求，计算出主管线与支线的失衡比率，并对平衡阀进行合理的控制，消除支线内残余压力，使管网内水力平衡。

③排水放空的设计要点。

设计者在设计过程中，应对泄水阀、检查井等进行合理布置，并安装相应阀门，为以后的水力平衡控制打下基础。

1.2 管网平衡的设计优化在供热系统中，热媒是由封闭的管道输送到各个用户的。

要保证设计的合理，就必须在供热系统中按计工况进行操作，使得每个用户都能得到对应的设计流量，这样才能保证供热系统的正常工作。

在完成网络均衡时，必须根据规范的水力均衡计算，以保证每个回路的流量满足设计的需求；在室外每一回路及建筑物入口的供热给水管线上都装有一个平衡阀门或其它水力均衡部件。

供热工程中架空管道敷设的设计及施工要点摘要：目前，国内外市政供热管道的敷设方式主要有几种形式：①架空敷设；②地下直埋敷设；③综合管廊。

本文针对上述这3种敷设形式，逐一进行分析，并给出合理结论。

关键词：供热管道；管道敷设；设计施工引言冬季的雾霾问题已经成为我国城市发展的一个重大难题，尤其是我国北方城市开始供暖后，雾霾问题更是有增无减。

热电联产、长距离大管径传输和集中供热逐渐成为解决我国北方城市冬季供暖问题的方法。

我国北方地区多处于山地丘陵地貌，平原较少。

在长距离大管径供热工程中往往受到自然地理环境的影响，不得不面对山川、河流、高速公路和铁路等客观条件的限制。

在综合考虑施工环境、施工成本和环境评价的基础上，供热工程也逐渐开始选择遇水架桥，见山开路的方式进行设计施工。

在供热管线的敷设中以架空敷设为主，架空管线给设计和施工工作都带来了难度，随之对设计和施工水平也提出了更高的要求。

本文对架空供热管线的设计和施工要点进行探讨。

1供热管道安装施工的形式1.1架空敷设架空敷设方法不必在地面上进行挖掘和回填，可以根据架空高度的不同进行划分，采用低、中、高3种架空方式。

供热管道位于地上，可以随时对其进行检查和维修。

但是露天环境下易受到外部温度的影响，使管道内部热量流失，所以一定要加强架空管道的保温性能。

若管道的保温性较差，则将会增加后期的维护成本。

1.2地下直埋敷设地下直埋敷设是指将供热管道直接敷设于土壤中，土壤与管道的外保温层或外保护层直接接触。

此种方式目前最常用，只要地质状况良好，地下有管位，且与其他障碍物保持一定的防护距离时，均可采用此方式。

地下直埋敷设的市政供热管道通常采用成品的预制直埋保温管，其中，热水管道通常采用的是工作管、保温层和保护外壳三者紧密粘结的结构形式，保护外壳一般是硬质聚乙烯，保温层一般是聚氨酯；蒸汽管道通常采用的是工作管、保温层和保护外壳三者组成的结构形式，保温层与保护外壳之间留有空气层，保护外壳一般是钢管，保温层一般是岩棉、硅酸铝、离心玻璃棉、气凝胶等材料。

供热管线施工组织设计热力管线施工组织设计主要包括施工方案、施工组织机构设置、施工方法及施工进度计划等内容。

以下是一个供热管线施工组织设计的示例，供参考：一、施工方案（一）施工目标：根据工程要求，按照规范和标准进行热力管线施工，确保施工质量和工程进度。

（二）施工内容：1.进行工程场地勘察和土建准备工作。

2.安装支架和管道敷设。

3.进行焊接和绝缘工作。

4.进行压力测试和泄漏检测。

5.进行消防设备安装和防护装置安装。

6.进行管道清洗和试运行工作。

7.进行工程验收和竣工报告编制。

（三）施工方法：1.土建准备工作：根据设计要求，进行现场土建准备工作，包括场地整理、基坑开挖、基础灌浆等工作。

2.管道敷设：按照设计图纸和工程要求，进行管道敷设，包括地下管道和室内管道的敷设。

3.焊接和绝缘：根据规范和要求，进行焊接和绝缘工作，确保管道连接牢固和隔热效果良好。

4.压力测试和泄漏检测：对已敷设完成的管道进行压力测试和泄漏检测，确保管道密封性和安全性。

5.消防设备和防护装置安装：按照规范和设计要求，进行消防设备和防护装置的安装工作。

6.管道清洗和试运行：对已安装完成的管道进行清洗和试运行，确保管道畅通无阻和正常运行。

7.工程验收和竣工报告编制：进行工程验收工作，并撰写竣工报告，完成工程移交。

（四）安全措施：1.根据施工现场实际情况，制定并落实安全措施，确保施工过程中的安全。

2.对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。

3.配备必要的安全设施和防护装备，确保施工人员的人身安全。

4.加强现场巡查和安全检查，发现问题及时处理和纠正。

二、施工组织机构设置（一）施工组织机构：1.项目经理：负责施工组织、协调各方联络、监督施工进度等工作。

3.现场施工人员：包括管道工、焊接工、绝缘工、试压工等，负责具体施工工作。

（二）施工组织机构职责：1.项目经理：负责项目的计划、协调和监督工作，确保工程按计划进行并顺利完成。

3.现场施工人员：负责具体施工工作，按照规范和要求进行作业，确保施工质量。

供热工程中架空管道敷设的设计及施工要点摘要：供热管道的敷设方式应根据气象、水文、地质、地形等条件以及施工、运行、维护等因素确定。

室外供热管道一般敷设在地下和架空。

本研究主要探讨了供热管道敷设的几个技术性问题, 希望为以后的施工提供参考。

关键词：供热工程；架空管道；敷设；设计；施工要点1 架空敷设室外架空管道可用于地下水位高或年降雨量大、土质差、腐蚀性强、河流和铁路穿越等情况。

厂区地下管道密集。

如果有给水、排水、燃气、电缆等工业管道，一般采用架空管道，防止管道穿越和绕行。

架空管道敷设的优点是可以节省大量工程量，降低工程成本，不受地下水影响，施工中的管道穿越问题也容易解决。

其缺点是供热管道的热损失大。

例如，在气候寒冷的黑龙江省采用这种铺设形式时，应采取有效的防冻措施。

由于风、沙、雨、雪的侵蚀，管道保温层需要维护或更换，使用寿命短。

施工过程中管道吊装和高空作业不方便，有时还会影响交通和建筑美观。

特别是厂区内的输气管道，采用架空敷设。

即使存在一定的燃气泄漏风险，燃气管道的管径也很大，架空敷设也非常合适。

1.1地面架空敷设的分类1.1.1低支撑的铺设山区施工尽量采用低支撑敷设。

管道保温层外表面与地面的净距离一般保持在0.50~1.00m。

管道穿越铁路、公路时，采用三维II型管道高支撑敷设。

管道扩张器宜采用II型管道，在管道最高处设置弹簧支架和放气装置，在管道最低点设置排水装置。

有低砖、钢筋混凝土等。

低支撑铺设是最经济的。

其优点之一是，除了固定支撑材料所需的钢材或钢筋混凝土外，滑动支撑材料还可以用大量砖块或碎石建造。

因此，应使用当地材料，并可大大降低管道工程的成本。

二是支架铺设量小，施工维护方便，可以节省资金投资，缩短施工周期，降低维护成本。

三是对于热水管道，应使用套筒膨胀机代替方形膨胀机，以节省钢材，降低管道流体阻力，降低循环水泵的功耗。

应定期检查和维护，以避免因管道频繁膨胀而导致密封填料磨损和泄漏。

采油厂、石化厂、发电厂等工业区的供热管道一般采用低支架敷设，可沿厂区敷设。

城市建设规划中的热力管网布置方案来源:2024-02-05 15:09:55摘要：在城市集中供热管网敷设中，地下敷设是城市热力管网敷设的主要形式。

地下敷设方式减少了架空敷设对城市市容的影响。

目前，应用较多的地下敷设又分为直埋敷设和有沟敷设两种。

有沟敷设是将管线敷设在地沟内，这样的方式减少了管道的荷载，有效保障了管道的安全。

直埋敷设是将管道直接埋设在土壤中。

这样的敷设方式使的管道需要承受来自地面的荷载。

两种方式总，直埋敷设方式一起施工简便、造价低的特点在我国城市热网建设中有着广泛热力管网，也称为热力管道，是城市集中供热系统中的重要组成部分，它负责将热能从热源（如锅炉房、直燃机房、供热中心等）输送到建筑物的热力入口。

热力管网由多个供热管道组成，这些管道根据热媒的不同可以分为蒸汽热网和热水热网。

蒸汽热网通常用于高压、中压和低压蒸汽供热，而热水热网则根据供水温度分为高温热水热网（T≥100摄氏度）和低温热水热网（T≤95摄氏度）。

热力管网的设计和施工需要遵循一定的技术标准和水质标准。

一、城市热力管网布置及敷设类型在现代城市建设中，热力管网的布置应根据城市供热负荷的需求、发展规划以及具体地形等因素进行确定。

在我国多年的热网管线布局及敷设中，枝状管网设计是应用最为广泛的一种结构。

通过枝状管网结构为现代城市供热提供可靠、灵活的热源输热干线。

通过枝状管网结构减少供热半径及接粮损耗，以此提高供热效率。

在城市热力管网敷设中，地上敷设和地下敷设是主要的敷设方式。

地上敷设主要应用于工业园区，而地下敷设主要应用于城市小区供热。

地下敷设能够有效减少敷设施工对城市交通的影响，减少架空敷设对城市市容的影响。

在现代城市规划建设中地下敷设是城市热力管网建设的主要方式。

二、热力管网敷设的基本规范城市街道上和居住区内的热力网管道宜采用地下敷设,优先采用直埋敷设,穿越不允许开挖检修的地段时,应采用通行管沟敷设,当采用通行管沟困难时,可采用半通行管沟敷设。

市政热力管道直埋敷设技术市政热力管道是城市供热系统的重要组成部分，直埋敷设技术是市政热力管道敷设工程中常用的一种施工技术。

直埋敷设技术能够有效保护管道，减少对市容的影响，提高施工效率，因此在城市供热系统建设中得到了广泛应用。

本文将介绍市政热力管道直埋敷设技术的原理、工艺流程及其在城市供热建设中的应用。

一、市政热力管道直埋敷设技术原理市政热力管道直埋敷设技术是指将热力管道直接埋入地下，通过铺设保护层和温度控制层来保护管道，并采取一定的防腐措施，以确保管道在地下长期稳定运行。

该技术具有以下几个特点：1. 简化施工流程：相比于架空敷设和地埋敷设，直埋敷设技术更加简单方便，施工工艺相对较为简化，既可以减少人力物力的投入，又能够提高施工效率。

2. 保护管道安全：通过铺设保护层和温度控制层，可以有效地保护管道，减少外界环境对管道的影响，提高管道的使用寿命。

3. 减少对市容的影响：直埋敷设技术能够将管道埋入地下，减少对市容的影响，使城市道路更加整洁美观。

二、市政热力管道直埋敷设技术工艺流程市政热力管道直埋敷设技术的工艺流程一般包括以下几个步骤：1. 确定敷设线路：在进行直埋敷设前，首先需要确定管道的敷设线路，需要考虑地形地貌、地下管线、建筑物、交通状况等因素，制定合理的敷设方案。

2. 地面开挖：确定好敷设线路后，需要进行地面开挖作业，将管道敷设所需的地下通道开挖出来。

3. 管道铺设：在完成地面开挖后，进行管道的铺设工作，根据设计要求将管道铺设在地下通道中。

4. 管道保护层和温度控制层施工：管道铺设完成后，需要进行保护层和温度控制层的施工，保护层主要是起到防腐、防潮、支撑管道的作用，温度控制层则是用来控制管道的温度，保证管道在地下稳定运行。

5. 管道封闭和地面修复：在进行完保护层和温度控制层的施工后，需要对地下通道进行封闭，并对地面进行修复，恢复地面交通的正常通行。

市政热力管道直埋敷设技术是一种较为先进、简化、有效的管道敷设技术，在城市供热建设中具有重要的应用价值。

热力管道布置及敷设原则是什么
热力管道布置及敷设原则如下。

1）热力管道一般采用枝状布置。

对于任何情况下不允许停止供热的用户，可采用双管供热。

在一些小型工厂，热力管网也可采用辐射状布置，即从热源分别引出管线送往每个用户。

管线引出处设截断阀门。

2）热水、热力网宜采用闭式双管制。

3）蒸汽热力网是否设置凝结水管道，应根据用户凝结水质量、回水率、管道投资等因素进行技术经济比较确定。

当不设置凝结水管道时，应在用户内对凝结水及其热量充分利用。

4）地沟敷设管道，在分支处、阀门处及100~150m距离内无分支的直管段宜设置检查井或人孔。

5）蒸汽管道在最低点、垂直升高管段前的低点及直管段每隔100~150m距离内应设置疏水阀。
