供热管线敷设工程与构造

供热管道施工与安装要求一、供热管道敷设与既有建筑(构)筑物及其他管线的距离要求(1)地下敷设热力管沟的外表面、直埋敷设热水管道与建筑物、构筑物、道路、铁路、电缆、架空电线和其他管线的最小水平净距、垂直净距要求见表 1K415022-1。

供热管道对于植物生长也有一定的影响，因此，不同的管道对其距离也有相应的要求。

(2)直埋敷设供热蒸汽管道与其他设施的最小净距见表1K415022-2，钢外护管真空复合保温管的布置要求同此表。

(3)地上架空敷设热力管道与建(构)筑物的最小距离见表1K415022-3。

(4)其他注意事项：1)不同的标准对净距的要求有所差异，在实际施工过程中，尚应符合相关专业设施、管道的标准要求，同时应尊重其产权单位的意见，当保证净距确有困难时，可以采取必要的措施，经设计单位同意后，按设计文件的要求执行。

2)热力管沟内不得穿过燃气管道，当热力管沟与燃气管道交叉的垂直净距小于300mm，必须采取可靠措施，防止泄漏的燃气进入管沟。

3)管沟敷设的热力网管道进入建筑物或穿过构筑物时，管道穿墙处应封堵严密。

4)地上敷设的供热管道同架空输电线路或电气化铁路交叉时，管道金属部分和交叉点5m范围内钢筋混凝土结构的钢筋应接地，接地电阻不大于10Ω。

二、供热管道施工准备要求(一)技术准备(1)施工单位应在施工前取得设计文件、工程地质和水文地质等资料，组织工程技术人员熟悉施工图纸，进行图纸会审并参加设计交底会。

(2)应根据工程的规模、特点和施工环境条件，进行充分的项目管理策划，并组织编制施工组织设计和施工方案，履行相关的审批手续。

危险性较大的分部分项工程施工单位应编制安全专项施工方案。

对于超过一定规模的危险性较大分部分项工程，经专家论证通过，并经建设单位和监理单位审批后方可组织施工。

(3)根据建设单位提供的地下管线及建(构)筑物资料，组织技术及测量人员对施工影响范围内的建(构)筑物、地下管线等设施状况进行探查，确定与热力管道的位置关系，与管线产权单位协商加固或拆改移方案。

目录一、工程概况及编制依据 (2)（一）、工程概况 (2)（二）、编制依据 (3)二、主要施工方法 (3)第一节直埋敷设管道土方工程 (3)（一）、开挖准备 (3)（二）、管沟开挖 (4)第二节管道安装 (5)（一）施工过程及工艺要求： (5)（二）采暖管道安装注意事项 (6)（三）管道水压试压 (7)(四)管线预热: (7)(五)系统冲洗 (7)第三节管道的防腐与保温 (8)（一）、管道的防腐 (8)（二）、管道的保温 (8)（一）.技术措施 (11)（二）、质量保证组织措施 (19)（一）、安全生产保证措施 (27)（二）、文明施工措施 (28)（三）、雨天施工措施 (29)一、工程概况及编制依据（一）、工程概况1.工程名称：2.建设单位：3.设计单位：4.工程地点：5.本工程主要特点：（1）主管线位于（2）该工程工期长,为17个月。

管道种类多包括φ820×10mm、φ630×8mm、φ478×7、φ377×7mm、φ273×6mm。

管道总长1.7万米，管道焊接要求质量高,直管段随机抽样探伤，探伤比例为20%，阀门管件100%探伤。

（3）管道管材采用螺旋焊接钢管预制保温管，主干管采用无补偿直埋敷设，支管采用有补偿直埋敷设。

（4）地区属多风、寒冷气候，施工时根据气候特点须采取必要的防护措施,冬季回填土前管道需进行70℃预热工艺。

夏季应注意防雨。

6.工程内容：（1）.本工程占新城中集中供热工程的1/4。

（2）.主要工程内容是沟槽开挖、沟槽铺砂、管道保温、管线的敷设与安装，砼支墩制作、管道预热、管周埋砂、管沟回填及余土外运。

（3）.系统参数：供热介质：130℃/70℃热水。

工作压力:1.6Mpa 试验压力:强度试验2.4Mpa，严密性试验2 .0Mpa。

（二）、编制依据本施工组织设计是根据建设单位提供施工图及有关施工说明，结合我方现场勘察进行编制。

（一）管道敷设的方式1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。

a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。

架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。

架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。

b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。

c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。

管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

室外供热管道安装施工方案《建筑工程施工质量验收统一原则》GB50300-《建筑给水排水及采暖工程施工质量验收规范》GB50242-1、工程概况本工程为让胡路站室外热水供暖管网工程,热水温度为95-70℃,采用无赔偿直埋敷设,采暖入口处采用砼地沟敷设。

2、施工准备2.1材料规定2.1.1管材：无缝钢管应有产口合格证,管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。

2.1.2管件符合现行原则,有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。

2.1.3各类阀门有出厂合格证,规格、型号、强度和严密性试验符合设计规定。

丝扣无损伤,铸造无毛刺、无裂纹,开关灵活严密,手轮无损伤。

2.1.4附属装置：减压器、疏水器、过滤器、法兰等应符合设计规定应有产品合格证及阐明书。

2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计规定。

2.2重要机具：2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2.2.2工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

2.3作业条件：2.3.1安装无地沟管道,必须在沟底找平扎实,沿管线铺设位置无杂物,沟宽及沟底标高尺寸复核无误。

2.3.2安装地沟内地干管,应在管沟砌完后,盖沟盖板前,安装好托吊卡架。

2.3.3安装架空地干管,应先搭好脚手架,稳装好管道支架后进行。

3、操作工艺3.1工艺流程：3.1.1直埋：3.1.2管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→赔偿器安装→水压试验→防腐保温→盖沟盖板→回填土3.1.3架设：放线定位→卡架安装→管道安装→赔偿器安装→水压试验→防腐保温3.2直埋管道安装：3.2.1根据设计图纸地位置,进行测量,打桩、放线、挖土、地沟垫层处理等。

3.2.2为便于管道安装,挖沟时应将挖出来地土堆放在沟边一侧,土堆底边应与沟边保持0.6～1m地距离,沟底规定找平扎实,以防止管道弯曲受力不均。

第1篇一、工程概况1. 项目名称：XX市供热长输管线工程2. 项目地点：XX市XX区3. 项目规模：全长XX公里，设计供热能力XX万千瓦4. 工程特点：该工程是XX市供热系统的重要组成部分，承担着为市区提供集中供热的任务。

管线沿途地形复杂，跨越河流、道路等多处障碍。

二、施工组织与管理1. 施工组织机构- 项目经理部：负责整个工程的施工组织、协调和管理工作。

- 工程技术部：负责施工图纸的审核、技术指导和施工方案的编制。

- 质量安全管理部：负责施工过程中的质量控制和安全监督。

- 物资设备部：负责施工材料的采购、供应和管理。

- 施工班组：负责具体的施工任务。

2. 施工管理- 施工进度管理：根据工程进度计划，合理安排施工工序，确保工程按期完成。

- 质量管理：严格执行国家相关标准和规范，确保工程质量。

- 安全管理：加强安全教育和培训，严格执行安全操作规程，确保施工安全。

- 成本管理：合理控制施工成本，提高经济效益。

三、施工方案1. 施工准备- 现场调查：对施工现场进行详细调查，了解地质、水文、交通等情况。

- 施工图纸会审：组织施工图纸会审，明确施工要求和技术标准。

- 材料设备准备：根据施工进度计划，提前准备所需材料设备。

- 施工队伍培训：对施工人员进行技术培训和安全教育。

2. 施工工艺（1）管线敷设- 开挖沟槽：采用人工开挖和机械开挖相结合的方式，确保沟槽尺寸符合设计要求。

- 基础处理：对沟槽底部进行夯实，铺设砂垫层，确保基础稳定。

- 管道安装：采用预制管道安装，确保管道接口严密，无泄漏。

- 回填压实：分层回填，分层压实，确保回填质量。

（2）穿越工程- 河流穿越：采用管道穿越施工，确保管道安全稳定。

- 道路穿越：采用顶管或暗挖施工，确保道路畅通。

（3）保温隔热- 保温材料选择：选用符合国家标准的保温材料。

- 保温施工：按照保温施工规范进行，确保保温效果。

3. 施工质量控制- 原材料检验：对进场材料进行严格检验，确保材料质量。

供热工程中架空管道敷设的设计及施工要点天津市国丰供热有限责任公司摘要：集中供暖工程供热蒸汽管道温度高、压力大，因此施工难度相对较大、施工质量要求高。

而在民用建筑发展速度日益加快下，各种新技术新设备也开始广泛运用于民用建筑之中，其中一种较为常用的系统便是采暖供热系统。

本研究先介绍了目前供热管网优化设计的现状及存在的问题。

接着明确了室外供热管网设计施工的关键节点。

关键词：供热工程；架空管道敷设；施工要点中图分类号：TU995 文献标识码：A引言目前，大多数城市的集中供热都是以热、电联合生产为主要方式，少部分地区则是以锅炉房作为辅助方式，以保证城市的供热需要。

大部分的供热管网都是单一的枝状延伸，这样可以节省成本，但在管网线路上会存在一些问题。

为此，有必要对城市集中供热系统进行合理的规划和优化，以保证城市集中供热系统建设的顺利进行。

1 供热工程架空管网设计要点1.1 室外管网水力平衡设计热网水力平衡问题是热网设计中的一个重要问题，它直接影响到热网的质量。

为了保证管网的水力平衡，设计者要做好以下几个方面的工作。

①水力平衡设计要点。

室外管网主平衡的好坏直接影响到供热质量及用户的供热，所以设计者必须通过分析供热量及能耗来实现管网平衡，从而保证供热质量。

②支路均衡。

设计者应根据用户要求，计算出主管线与支线的失衡比率，并对平衡阀进行合理的控制，消除支线内残余压力，使管网内水力平衡。

③排水放空的设计要点。

设计者在设计过程中，应对泄水阀、检查井等进行合理布置，并安装相应阀门，为以后的水力平衡控制打下基础。

1.2 管网平衡的设计优化在供热系统中，热媒是由封闭的管道输送到各个用户的。

要保证设计的合理，就必须在供热系统中按计工况进行操作，使得每个用户都能得到对应的设计流量，这样才能保证供热系统的正常工作。

在完成网络均衡时，必须根据规范的水力均衡计算，以保证每个回路的流量满足设计的需求；在室外每一回路及建筑物入口的供热给水管线上都装有一个平衡阀门或其它水力均衡部件。

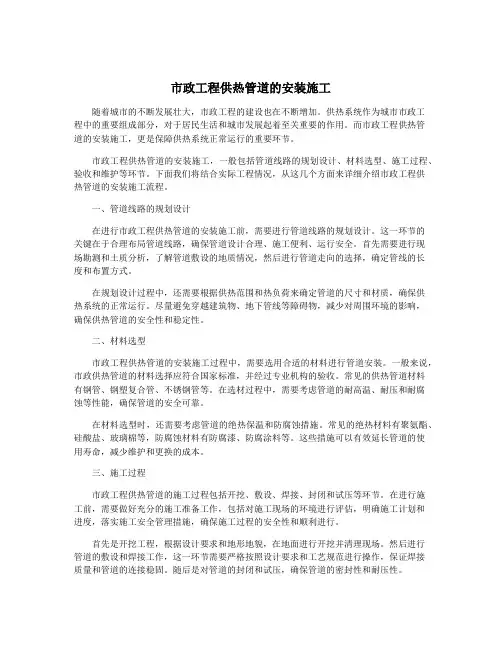

市政工程供热管道的安装施工随着城市的不断发展壮大，市政工程的建设也在不断增加。

供热系统作为城市市政工程中的重要组成部分，对于居民生活和城市发展起着至关重要的作用。

而市政工程供热管道的安装施工，更是保障供热系统正常运行的重要环节。

市政工程供热管道的安装施工，一般包括管道线路的规划设计、材料选型、施工过程、验收和维护等环节。

下面我们将结合实际工程情况，从这几个方面来详细介绍市政工程供热管道的安装施工流程。

一、管道线路的规划设计在进行市政工程供热管道的安装施工前，需要进行管道线路的规划设计。

这一环节的关键在于合理布局管道线路，确保管道设计合理、施工便利、运行安全。

首先需要进行现场勘测和土质分析，了解管道敷设的地质情况，然后进行管道走向的选择，确定管线的长度和布置方式。

在规划设计过程中，还需要根据供热范围和热负荷来确定管道的尺寸和材质，确保供热系统的正常运行。

尽量避免穿越建筑物、地下管线等障碍物，减少对周围环境的影响，确保供热管道的安全性和稳定性。

二、材料选型市政工程供热管道的安装施工过程中，需要选用合适的材料进行管道安装。

一般来说，市政供热管道的材料选择应符合国家标准，并经过专业机构的验收。

常见的供热管道材料有钢管、钢塑复合管、不锈钢管等。

在选材过程中，需要考虑管道的耐高温、耐压和耐腐蚀等性能，确保管道的安全可靠。

在材料选型时，还需要考虑管道的绝热保温和防腐蚀措施。

常见的绝热材料有聚氨酯、硅酸盐、玻璃棉等，防腐蚀材料有防腐漆、防腐涂料等。

这些措施可以有效延长管道的使用寿命，减少维护和更换的成本。

三、施工过程市政工程供热管道的施工过程包括开挖、敷设、焊接、封闭和试压等环节。

在进行施工前，需要做好充分的施工准备工作，包括对施工现场的环境进行评估，明确施工计划和进度，落实施工安全管理措施，确保施工过程的安全性和顺利进行。

首先是开挖工程，根据设计要求和地形地貌，在地面进行开挖并清理现场。

然后进行管道的敷设和焊接工作，这一环节需要严格按照设计要求和工艺规范进行操作，保证焊接质量和管道的连接稳固。

供热管线施工组织设计热力管线施工组织设计主要包括施工方案、施工组织机构设置、施工方法及施工进度计划等内容。

以下是一个供热管线施工组织设计的示例，供参考：一、施工方案（一）施工目标：根据工程要求，按照规范和标准进行热力管线施工，确保施工质量和工程进度。

（二）施工内容：1.进行工程场地勘察和土建准备工作。

2.安装支架和管道敷设。

3.进行焊接和绝缘工作。

4.进行压力测试和泄漏检测。

5.进行消防设备安装和防护装置安装。

6.进行管道清洗和试运行工作。

7.进行工程验收和竣工报告编制。

（三）施工方法：1.土建准备工作：根据设计要求，进行现场土建准备工作，包括场地整理、基坑开挖、基础灌浆等工作。

2.管道敷设：按照设计图纸和工程要求，进行管道敷设，包括地下管道和室内管道的敷设。

3.焊接和绝缘：根据规范和要求，进行焊接和绝缘工作，确保管道连接牢固和隔热效果良好。

4.压力测试和泄漏检测：对已敷设完成的管道进行压力测试和泄漏检测，确保管道密封性和安全性。

5.消防设备和防护装置安装：按照规范和设计要求，进行消防设备和防护装置的安装工作。

6.管道清洗和试运行：对已安装完成的管道进行清洗和试运行，确保管道畅通无阻和正常运行。

7.工程验收和竣工报告编制：进行工程验收工作，并撰写竣工报告，完成工程移交。

（四）安全措施：1.根据施工现场实际情况，制定并落实安全措施，确保施工过程中的安全。

2.对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。

3.配备必要的安全设施和防护装备，确保施工人员的人身安全。

4.加强现场巡查和安全检查，发现问题及时处理和纠正。

二、施工组织机构设置（一）施工组织机构：1.项目经理：负责施工组织、协调各方联络、监督施工进度等工作。

3.现场施工人员：包括管道工、焊接工、绝缘工、试压工等，负责具体施工工作。

（二）施工组织机构职责：1.项目经理：负责项目的计划、协调和监督工作，确保工程按计划进行并顺利完成。

3.现场施工人员：负责具体施工工作，按照规范和要求进行作业，确保施工质量。

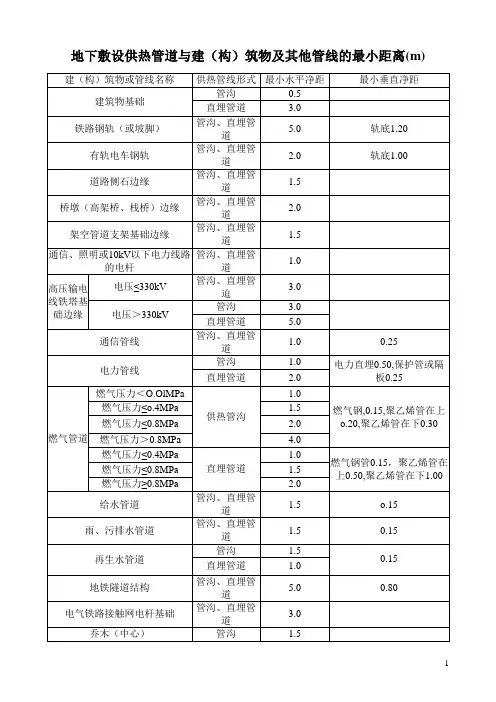

地下敷设供热管道与建（构）筑物及其他管线的最小距离(m)
1 直埋敷设蒸汽管道与其他管线交叉时，蒸汽管道的管路附件距交叉部位的水平净距宜大于3m；
2 当供热管道的埋设深度大于建（构）筑物基础深度时，最小水平净距应按士壤内摩擦角计算确定；
3 供热管道与电力电缆平行敷设时，电缆处的土壤温度与月平均土壤自然温度比较，全年任何时候对于电压l0kV的电缆不高出10°C,对于电压35kV~ll0kV的电缆不高出5℃时，可减小表中所列距离；
4 在不同深度并列敷设各种管道时，各种管道间的水平净距不应小于其深度差；
5 供热管道检查室、方形补偿器壁龛与燃气管道最小水平净距亦应符合表中规定；
6 在条件不允许时，可采取有效技术措施，可以减小表中规定的距离，或采用埋深较大的非开挖法施工。

市政热力管道直埋敷设技术市政热力管道是城市供热系统的重要组成部分，直埋敷设技术是市政热力管道敷设工程中常用的一种施工技术。

直埋敷设技术能够有效保护管道，减少对市容的影响，提高施工效率，因此在城市供热系统建设中得到了广泛应用。

本文将介绍市政热力管道直埋敷设技术的原理、工艺流程及其在城市供热建设中的应用。

一、市政热力管道直埋敷设技术原理市政热力管道直埋敷设技术是指将热力管道直接埋入地下，通过铺设保护层和温度控制层来保护管道，并采取一定的防腐措施，以确保管道在地下长期稳定运行。

该技术具有以下几个特点：1. 简化施工流程：相比于架空敷设和地埋敷设，直埋敷设技术更加简单方便，施工工艺相对较为简化，既可以减少人力物力的投入，又能够提高施工效率。

2. 保护管道安全：通过铺设保护层和温度控制层，可以有效地保护管道，减少外界环境对管道的影响，提高管道的使用寿命。

3. 减少对市容的影响：直埋敷设技术能够将管道埋入地下，减少对市容的影响，使城市道路更加整洁美观。

二、市政热力管道直埋敷设技术工艺流程市政热力管道直埋敷设技术的工艺流程一般包括以下几个步骤：1. 确定敷设线路：在进行直埋敷设前，首先需要确定管道的敷设线路，需要考虑地形地貌、地下管线、建筑物、交通状况等因素，制定合理的敷设方案。

2. 地面开挖：确定好敷设线路后，需要进行地面开挖作业，将管道敷设所需的地下通道开挖出来。

3. 管道铺设：在完成地面开挖后，进行管道的铺设工作，根据设计要求将管道铺设在地下通道中。

4. 管道保护层和温度控制层施工：管道铺设完成后，需要进行保护层和温度控制层的施工，保护层主要是起到防腐、防潮、支撑管道的作用，温度控制层则是用来控制管道的温度，保证管道在地下稳定运行。

5. 管道封闭和地面修复：在进行完保护层和温度控制层的施工后，需要对地下通道进行封闭，并对地面进行修复，恢复地面交通的正常通行。

市政热力管道直埋敷设技术是一种较为先进、简化、有效的管道敷设技术，在城市供热建设中具有重要的应用价值。
