螺杆空压机培训教材ppt课件

螺杆空压机培训教材ppt课件

螺杆压缩机常见故障排除
• 故障现象:机组排气压力过高 ·进气阀故障； ·液压缸故障； ·负载电磁阀(1SV)故障； ·压力设置太高； ·压力传感器故障(Intellisys控制机组)； ·压力表故障(继电器控制机组)； ·压力开关故障(继电器控制机组)。
螺杆压缩机的日常保养
每日保养内容： 1.检查空滤芯和冷却剂液位； 2.检查软管和所有管接头是否有泄漏情况； 3.检查记录，如果易耗件已经到了更换周期必须停机 予以更换； 4.检查记录，当主机排气温度达到或接近98°C，必 须清洗油冷却器； 5.检查记录，若发现分离器压差达到0.6BAR以上(极 限1BAR)或压差开始有下降趋势时应停机更换分离芯 ； 6.检查冷凝水排放情况，若发现排水量太小或没有冷 凝水排放，必须停机清洗水分离器；
吸附式干燥机的保养
每年保养内容： 1.关闭连接干燥机进/出口的截至阀，完全打开旁通管 路，彻底将干燥机系统降压，打开干燥剂充填口，采 样检查干燥剂，如果干燥剂被油污染和粉碎，请更换 干燥剂。 2.拆下并检查出口单向阀。维修和根据情况进行更换。 3.拆下并检查进口气动阀和再生排气阀，清洗和替换磨 损的阀座和密封圈。 4.检查气动阀门气缸是否泄漏或密封件是否磨损。 5.维修检查升压阀门。 6.维修检查控制气路电磁阀。 7.校准露点探头(若配有露点仪)。 8.检查消声器是否被油或粉尘堵塞，回压超过0.35bar 应更换。
螺杆压缩机的日常保养
每月保养内容： 1.检查油冷却器表面，必要时予以清洗； 2.清洗后冷却器； 3.清洗水分离器； 4.检查所有电线连接情况并予以紧固； 5.检查交流接触器触头； 6.清洁电机吸风口表面和壳体表面的灰尘； 7.清洗回油过滤器；
螺杆压缩机的日常保养
每季度保养内容： 1.主电机加注润滑脂； 2.清洁主电机和风扇电机； 3.更换冷却剂； 4.更换油过滤芯； 5.清洁油冷却器； 6.检查最小压力阀； 7.检查传感器。

开山螺杆空压机说明书

开山螺杆空压机说明书

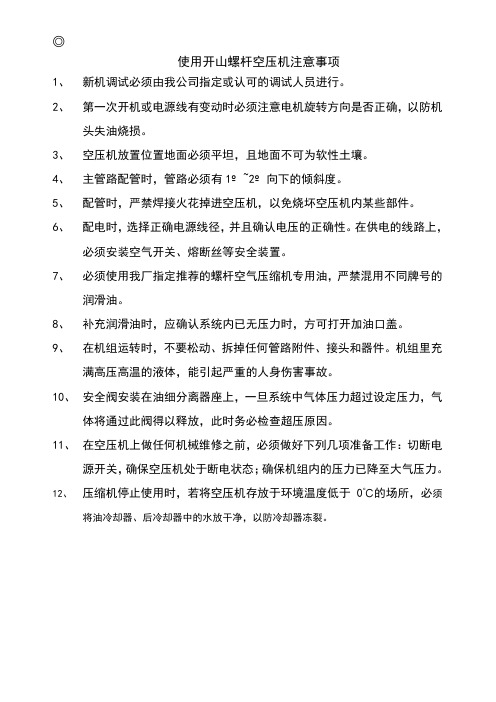

◎使用开山螺杆空压机注意事项1、新机调试必须由我公司指定或认可的调试人员进行。

2、第一次开机或电源线有变动时必须注意电机旋转方向是否正确，以防机头失油烧损。

3、空压机放置位置地面必须平坦，且地面不可为软性土壤。

4、主管路配管时，管路必须有1º~2º向下的倾斜度。

5、配管时，严禁焊接火花掉进空压机，以免烧坏空压机内某些部件。

6、配电时，选择正确电源线径，并且确认电压的正确性。

在供电的线路上，必须安装空气开关、熔断丝等安全装置。

7、必须使用我厂指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。

8、补充润滑油时，应确认系统内已无压力时，方可打开加油口盖。

9、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。

机组里充满高压高温的液体，能引起严重的人身伤害事故。

10、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。

11、在空压机上做任何机械维修之前，必须做好下列几项准备工作：切断电源开关，确保空压机处于断电状态；确保机组内的压力已降至大气压力。

12、压缩机停止使用时，若将空压机存放于环境温度低于0℃的场所，必须将油冷却器、后冷却器中的水放干净，以防冷却器冻裂。

目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (2)1、喷油螺杆空压机简介 (2)2、喷油螺杆空压机机体构造 (2)3、喷油螺杆空压机工作原理 (2)第三章空压机的安装 (4)1、安装 (4)2、配管、基础及冷却系统注意事项 (5)3、电器一般规范及安全规范 (6)第四章系统流程及各另部件功能 (7)1、系统流程图 (7)2、系统流程 (7)1）空气流程 (7)2）润滑油流程 (9)3）冷却系统 (11)3、安全保护系统及报警装置 (12)4、控制系统及电器线路 (13)第五章操作 (17)1、试车、开机与停机 (17)2、每次开机前的检查 (17)3、运转中注意事项 (18)4、长期停机的处理方式 (18)第六章保养与检查 (19)1、润滑油的规范及使用保养 (19)2、仪表盘 (20)3、压力系统的调整 (20)4、油细分离器更换步骤 (21)第七章日常保养及故障排除 (22)1、日常保养 (22)2、故障排除表 (23)3、开山牌螺杆空压机运转记录表 (27)☆以上为固定式螺杆机技术参数；移动式技术参数同上（重量与外形尺寸除外）。

《螺杆式空压机组》PPT课件

《螺杆式空压机组》PPT课件

空压机油空压机润滑油更换标准及使用要求
空压机油选择的标准 1）用油选择：矿物油，半合成油，合成油（合成油主要是PAO系列）都可 2）倾点：≤-10℃ 3）闪点：≥180℃ 4）酸值：0.2 5）性能要求：抗氧化性、抗乳化性要好，残碳少 6）根据压缩机油的设计类型、环境条件、操作负荷选择空压机油的类型，一般情况下，长期高温环 境(>30℃)下，选用合成油，高速水冷或低压、小压缩比的压缩机可选用低粘度压缩机油 压缩机的换油指标 一般情况下，运行中的压缩机油应定期取样，观察油品颜色和清洁度，定期分析油品粘度、酸值、 正戊烷不溶物等理化性能。即出现下列情况之一者应考虑换油。 油品已发绿，色号加深4级；②酸 值超过0.5mgKOH/g；③粘度变化超过±15％；④正戊烷不溶物超过0.5％。 轻负荷喷油回转式空气 压缩机专用油换油指标为SH/T0538－93 空压机润滑油失效分析 一：润滑油成分分析 1）.矿物油基础油成分复杂，有烷烃、环烷烃、芳烃组成，其中烷烃和环烷烃是饱和烃，芳烃是不 饱和烃。烷烃的分子结构是链状，粘度指数高，化学性能也稳定，是发动机油最理想的组分。而环 烷烃的结构有环状和链状结合而成，粘度指数很低，会使发动机低温启动困难，而且蒸发损失也大， 化学性能也不是很稳定，不是发动机油的理想组分。芳烃是不饱和烃，是发动机油最不理想的组分， 高温时容易裂解变质。 2）.全合成机油和合成机油，指的是机油使用的基础油是全合成或合成基础油，除了基础油，机油 中大概还有10%到25%左右的添加剂。 基础油，不饱和烃含量一般只有不到百分0.5%，烷烃含量超 过80%，粘度指数都在120以上，具有很好的低温启动性，热及氧化安定性也非常好。粘度指数在 120以下，烷烃含量在80%以下的一般加氢油，由于加氢反应的程度浅，一般也不能叫做合成油。

螺杆压缩机空压机培训-PPT精选

螺杆压缩机空压机培训-PPT精选

弹簧垫圈
输出
进气
起动/加载 小于4bar
ON-LOAD 加载
OFF-LOAD
卸
载
停机 - 无空气压力
气路
后冷
气路
后冷:
冷却离开机组的压缩空气 使得多达70% 的水含量至冷凝析出
后冷 C.T.D.
85ºC
环境 20ºC
28/32ºC
水分离器
作用： 将气路中的冷凝水外排 进一步降低压缩空气中的水分等杂质
设定，若压力开关的压力改变，调节压 力应重新设定
压力调节器
膜片
方头螺钉
保护螺帽
（内有调节螺钉）
锁紧螺帽
液压缸
作用:控制蝶阀动作 属易损件,控制模式的选择是否恰当,
将直接影响液压缸的使用寿命.
负载电磁阀 (1SV)
进气蝶阀
液压缸
调节电磁阀 (2SV)
压力调节器
进气蝶阀
作用:控制进气量
在压缩机运行一段时间仍亮，说明需更 换滤芯 空气滤清器维修指示灯—如该指示灯亮 ，应清洁或更换滤芯 自动起动-停机指示灯—说明压缩机已自 动停机并且还会自动起动
压缩机不能起动
有无控制电
有
压
无
检查熔丝 1RD 及 2RD 是否断，如 断查明原因
控制继电器
有
ICR 有无动
作
无
控制继电器
否
两端有无电
温控阀 (AMOT)
BYPASS
B
旁通
C
COOLER 油冷却器
A
AIREND 主机
温控阀 (AMOT)
旁通
B
C
冷却器
A 主机
FILTERS

开山螺杆空压机说明书

开山螺杆空压机说明书

◎使用开山螺杆空压机注意事项1、新机调试必须由我公司指定或认可的调试人员进行。

2、第一次开机或电源线有变动时必须注意电机旋转方向是否正确，以防机头失油烧损。

3、空压机放置位置地面必须平坦，且地面不可为软性土壤。

4、主管路配管时，管路必须有1º~2º向下的倾斜度。

5、配管时，严禁焊接火花掉进空压机，以免烧坏空压机内某些部件。

6、配电时，选择正确电源线径，并且确认电压的正确性。

在供电的线路上，必须安装空气开关、熔断丝等安全装置。

7、必须使用我厂指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。

8、补充润滑油时，应确认系统内已无压力时，方可打开加油口盖。

9、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。

机组里充满高压高温的液体，能引起严重的人身伤害事故。

10、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。

11、在空压机上做任何机械维修之前，必须做好下列几项准备工作：切断电源开关，确保空压机处于断电状态；确保机组内的压力已降至大气压力。

12、压缩机停止使用时，若将空压机存放于环境温度低于0℃的场所，必须将油冷却器、后冷却器中的水放干净，以防冷却器冻裂。

目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (2)1、喷油螺杆空压机简介 (2)2、喷油螺杆空压机机体构造 (2)3、喷油螺杆空压机工作原理 (2)第三章空压机的安装 (4)1、安装 (4)2、配管、基础及冷却系统注意事项 (5)3、电器一般规范及安全规范 (6)第四章系统流程及各另部件功能 (7)1、系统流程图 (7)2、系统流程 (7)1）空气流程 (7)2）润滑油流程 (9)3）冷却系统 (11)3、安全保护系统及报警装置 (12)4、控制系统及电器线路 (13)第五章操作 (17)1、试车、开机与停机 (17)2、每次开机前的检查 (17)3、运转中注意事项 (18)4、长期停机的处理方式 (18)第六章保养与检查 (19)1、润滑油的规范及使用保养 (19)2、仪表盘 (20)3、压力系统的调整 (20)4、油细分离器更换步骤 (21)第七章日常保养及故障排除 (22)1、日常保养 (22)2、故障排除表 (23)3、开山牌螺杆空压机运转记录表 (27)第一章螺杆空压机产品规范☆型号后带“G”字母的表示齿轮直联传动，其余为皮带传动。

开山永磁变频螺杆空压机PPT精选文档

开山永磁变频螺杆空压机PPT精选文档

2 确定螺杆空气压缩机的能效水平有4大因素
开山1 高速永磁变2频节能压缩机 3
4
螺杆主机 要求高效
配套电机 要求高效
浙系要阻江统求力开设高小山压计 效缩机股份控 的有限制 先公系 进司 统 性
结构合理
5
Date | 5
2.1.1开山高速永磁螺杆主机的优点 I
开山适高应配高套速转高速永效的的磁最主佳变机型频线 节能压缩机采压用缩一机体主式机集与成电设机计
转用矩率在大3于6903度%中，任远意超角市度场补上偿不，同实变现频完器美。的浙转江矩开控山制压。缩母机线股电份压有利限公司
永磁变频控制技术优势三
高度集成控制。实现变频器和螺杆空气压缩机控制系统的合二为一， 采用先进的PID控制算法，加快了控制速度，提高了控制精度，为 客户提供更稳定的供气压力。
12
3.03-3.99
3.03-3.99
4.15-5.45
4.15-5.45
5.18-6.81
5.18-6.81 6.75-68..7857-8.87
8.71-81.17.14-611.46
12.3152-1.365.-2146.24
14.6144-1.694.-2159.25
17.8137-2.833.4-253.45
高精度的加工与检测工艺，确保实现设计要浙求江。开山压缩机股份有限公司
众多优点造就
7
Date | 7
2.2.1永磁同步电机与普通电机相比的优点
1.结构紧凑，体积小，极低的噪音（无冷却风扇结构）
2.效率高：采用稀土永磁材料，磁场强度大，永磁同步电机转子为永 磁体，无需励磁，因此减少了定子电流和定子电阻的损耗。
2.4开山高速永磁螺杆机控制系统的优点

空压机培训ppt课件完整版

国内空压机市场规模不断扩大，但竞争也日趋激烈，国内外品牌众 多，市场集中度逐渐提高。
国外空压机市场概况
国外空压机市场相对成熟，知名品牌占据主导地位，技术水平和产 品质量较高。
国内外市场差异
国内外市场在技术水平、产品品质、价格等方面存在一定差异，国内 品牌需不断提升自身竞争力。
新型空压机技术发展趋势
气路保养
检查气路系统是否漏气 ，定期清洗或更换空气
滤清器。
电气Байду номын сангаас养
检查电气系统是否正常 ，定期紧固接线端子。
空压机故障排除与应急处理
01
常见故障
包括排气量不足、压力不正常、温度过高、异响等。
02
故障排除
根据故障现象，分析原因并采取相应的排除措施，如清洗或更换滤清器
、调整压力开关等。
03
应急处理
在空压机发生严重故障时，应立即停机并切断电源，然后进行紧急处理
• 排气过程：当转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出， 直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程 ），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行。
