热电偶温度变送器原理说明介绍

热电偶温度变送器原理
热电偶温度变送器是一种常用的温度测量仪器，它利用热电偶原理来将温度信号转换为电压信号输出。

热电偶原理是基于两种不同材料的导电性差异引起的温度差异。

热电偶由两种不同金属导线组成，它们以一端相连接，而另一端分开。

当两个连接点之间存在温度差异时，这个差异将导致热电偶产生一个微小的电压。

热电偶温度变送器的工作原理是将热电偶连接到测量对象上，并与一个测量电路相连接。

当温度变化时，热电偶产生的微小电压也相应变化。

测量电路通过放大和补偿这个微小电压，将其转换成标准信号（如0-10V或4-20mA），以便传输给计算机、控制系统或显示设备。

为了确保精确测量，热电偶温度变送器通常需要进行冷端补偿。

冷端补偿是指热电偶的连接点与环境温度之间的温度差异。

由于环境温度的变化可能会影响测量结果，冷端补偿可通过将一个冷端参考点连接到环境温度上来消除这个影响。

总之，热电偶温度变送器通过利用热电偶原理将温度信号转换为电压信号，从而实现温度的准确测量和传输。

这种温度传感器广泛应用于工业控制、自动化、热处理以及实验室测量等领域。

PT100/热电偶温度变送器产品使用说明佛山市普量电子有限公司2020-V1.0●欢迎选购佛山市普量电子有限公司产品。

●佛山市普量电子有限公司保留所有权利。

●产品订购和使用前请详细阅读《PT100/热电偶温度变送器使用说明书》。

●产品使用后，请保留《使用说明》，以便产品维护及售后服务。

一、产品外观及组成1、进口PT100铂电阻/J、K、E型热电偶温度芯体；2、高精度、稳定、数字标定调节、放大集成电路，具有零点、满量程补偿、温度补偿；3、输出信号类型广泛，4-20mA/0-20mA/0-5V/10V/RS485-RTU及低功耗RS485；4、产品响应快速，反应灵敏，精度高；5、结构多样化：螺纹安装式、铠装式、贴片式、插入式、法兰式等；6、电气连接IP65/68，二线/三芯/四芯屏蔽温度补偿线；7、304/316/制定材料外壳，探杆长度/直径/螺纹规格/法兰尺寸可制定；8、温度范围：-198℃～-40℃～0～100℃～500℃～1000℃；二、使用时注意事项安装使用请，核对产品标牌及合格证相关参数与使用工况是否相符合；热电阻/热电偶安装时，其插入深度不小于热电阻保护管外径的8倍～10倍；尽可能使热电阻/热电偶受热部分增长；热电阻/热电偶尽可能垂直安装，以防在高温下弯曲变形。

热电阻/热电偶使用中为了减小误差，应尽量使保护套管表面和被测介质温度接近；产品安装时，受力部位为“过程连接六方扳手位”，扳手规格与六方相对应；严禁被测系统的介质温度、压力量程、激励电压超过变送器的额定使用范围；注意保护传感器/变送器电缆线或补偿导线；尽量避免直接接近引起干扰的用户装置或电器；三、产品质量保证免责范围维修服务1、品质保证服务（1）产品质量实行三包：质保期以交货之日起计算，为期13个月。

在质保期内，如因产品本身质量问题，我公司提供免费维修、更换和退货服务。

1）、产品一般零部件、元器件失效，更换后即能恢复使用要求的，免费按期修复；2）、产品主要零部件、元器件失效，不能按期修复的，更换同规格的合格产品；3）、产品因设计、制造等原因造成主要功能不符合企业标准和合同规定的要求，客户要求退货时，收回故障产品，退回客户货款。

仪表工看过来，温度变送器的工作原理和接线图，你get到了
吗？
温度变送器主要分为热电偶和热电阻；主要应用于石油、化工、化纤、纺织、橡胶、建材、电力、冶金、医药、食品等工业领域现场测温过程控制，然后一般和仪表配套使用。

一、温度变送器工作原理
温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。

它通常和显示仪表、记录仪表以及各种控制系统配套使用。

温度传感器温度影响产生电阻或电势效应，经转换产生一个差动电压信号。

此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA的电流信号。

通俗来讲就是，现场通过采集热电阻或热电偶的信号并放大，继而转换成4-20mA或0-10mA的输出电流,或0～5V的输出电压。

二、关于热电偶和热电阻
简单点说，热电偶一般用于中高温的测量，而热电阻主要是低温的测量；热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。

热电偶测温基本原理，将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

热电偶就是利用这一效应来工作的；热电阻是中低温区最常用的一种温度检测器。

热电阻测温原理，热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

完这篇文章，。

1、2两点的温度不同时，回路中就会产生热电势，因而•就有电流产生，电流表就会•发生偏转，这一现象称为热•电效应（塞贝克效应），产生的电势、电流分别叫热电•势、热电流。

热电偶温度计属于接触式温度测量仪表。

是根据热电效应即塞贝克效应原理来测量温度的，是温度测量仪表中常用的测温元件。

将不同材料的导体A、B接成闭合回路,接触测温点的一端称测量端,一端称参比端。

若测量端和参比端所处温度t和t0 不同,则在回路的A、B之间就产生一热电势EAB(t，t0 ),这种现象称为塞贝克效应，即热电效应。

EAB大小随导体A、B的材料和两端温度t和t0 而变,这种回路称为原型热电偶。

在实际应用中，将A、B的一端焊接在一起作为热电偶的测量端放到被测温度t处，而将参比端分开，用导线接入显示仪表，并保持参比端接点温度t0稳定。

显示仪表所测电势只随被测温度而t变化。

第一节热电偶的测温原理在1821年德国医生塞贝克在实验中发现热电效应以来，经珀尔帖、汤姆逊以及开尔文等科学家的大量研究，热电效应理论得到了不断的发展，并日趋完善。

热电偶是热电效应的具体应用之一，它在温度测量中得到了广泛的应用，热电偶具有结构简单、容易制造、使用方便和测量精度高等优点。

可用于快速测温、点温测量和表面测量等，但是热电偶也存在着不足的地方，如使用的参考端温度必须恒定，否则将歪曲测量结果；在高温或长期使用中，因受被测介质或气氛的作用（如氧化、还原等）而发生劣化，降低使用寿命。

尽管如此，热电偶仍在工业生产和科研活动中起着举足轻重的作用。

下面我们从三个热电效应的阐述中来讨论热电偶的测温原理。

一、塞贝克效应和塞贝克电势热电偶为什么能用来测量温度呢？这就是从热能和电能的相互转化的热电现象说起。

在1821年，塞贝克通过实验发现一对异质金属A、B组成的闭合回路（如图1-1）中，如果对接点a加热，那么，a,b两接点的温度就会不同，温度不同，就会有电流产生，使得接在电路中的电流表发生偏转。

热电偶(热电阻)一体化温度变送器温度变送器的概述SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

温度变送器的主要特点·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；温度变送器的工作原理热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

温度变送器的原理及应用实验1. 温度变送器的概述温度变送器是一种用于测量和转换温度信号的设备。

它可以将温度信号转换为标准的电流信号或电压信号，从而方便传输和处理。

温度变送器通常由温度传感器和信号转换器组成，具有广泛的应用领域，包括工业自动化、仪器仪表、环境监测等。

2. 温度变送器的工作原理温度变送器的工作原理基于热电效应、热敏效应或热电阻效应，具体取决于所采用的温度传感器的类型。

以下是几种常见的温度传感器及其工作原理：2.1 热电偶热电偶是利用两种不同金属导线的热电效应产生电压差来测量温度的传感器。

当两根不同金属导线的连接处温度发生变化时，由于两种金属的热电特性不同，会在连接处产生热电势。

通过测量这个热电势的大小，可以确定温度的变化情况。

2.2 热敏电阻热敏电阻是一种根据材料电阻随温度变化的特性来测量温度的传感器。

当温度发生变化时，热敏电阻的电阻值也会发生变化。

通过测量热敏电阻的电阻值，可以推断出温度的变化情况。

2.3 热电阻热电阻是一种利用材料电阻随温度变化的特性来测量温度的传感器。

与热敏电阻类似，当温度发生变化时，热电阻的电阻值也会发生变化。

热电阻常用的材料有铜、铂等，其中铂电阻常常被用作温度变送器的传感器。

3. 温度变送器的应用实验为了更好地理解温度变送器的原理和应用，可以进行一些实验来验证其性能和功能。

下面是一些常见的应用实验：3.1 温度测量实验在这个实验中，我们可以使用温度变送器来测量不同介质的温度。

首先，选择一个合适的温度传感器（如热电偶或热敏电阻），将其与温度变送器连接。

然后，将传感器放置在要测量温度的介质中，并记录变送器输出的电流或电压信号。

通过比较变送器的输出信号和已知温度值，可以评估温度变送器的准确性和精度。

3.2 温度控制实验在这个实验中，我们可以利用温度变送器来控制一个加热或冷却设备，以使温度保持在预定的范围内。

首先，将温度传感器和温度变送器连接，并将变送器的输出信号与控制装置（如PLC或PID控制器）连接。

热电偶变送器是一种将温度信号转化为电流、电压等可传输信号的装置。

以下是其工作原理的简要说明：
1. 热电偶测量原理：基于塞贝克效应（Seebeck effect），即两种不同材料之间通过温差产生电压的现象。

当测量端（热端）与冷端（参考端）之间存在温差时，热电偶会产生毫伏特或微伏特的电压信号。

2. 热电偶变送器输入部分：这部分主要负责采集热电偶产生的电压信号。

同时，为了确保变送器的正常工作，还需要提供一定的冷端补偿。

3. 热电偶变送器处理部分：这一部分是将采集到的电压信号进行放大、滤波和线性化处理，使其更适合后续的转换和传输。

同时，根据用户的需求（如电流、电压或电阻输出形式），进行A/D转换，将模拟信号转换为数字信号，以便进行存储、传输或进一步处理。

4. 热电偶变送器输出部分：这一部分将处理后的数字信号转化为适合应用的输出形式（如电流、电压或电阻）。

同时，为了确保系统的安全稳定，可能还需要加入一些保护措施，如过流保护、过压保护等。

5. 温度补偿：热电偶变送器通常会配备一些电子元件，如热敏电阻、恒温控制等，用于补偿冷端（参考端）的温度变化，确保测量结果的准确性。

总的来说，热电偶变送器的工作原理就是通过采集热电偶的电压信号，经过一系列处理和补偿，将其转化为适合传输和应用的数字信号，从而实现对温度的测量和控制。

需要注意的是，以上描述是基于传统的热电偶变送器工作原理，随着技术的发展，一些新型的热电偶变送器可能会采用更先进的信号处理技术和控制算法，以提高测量精度和稳定性。

温度变送器工作原理温度变送器是一种用于测量和转换温度信号的仪器，它将温度信号转换成标准信号输出，通常是4-20mA电流信号或0-10V电压信号。

温度变送器的工作原理主要包括传感器、信号调理、A/D转换、微处理器和输出等几个方面。

首先，传感器是温度变送器的核心部件，它可以将温度信号转换成电信号。

常见的传感器有热电偶、热敏电阻和半导体温度传感器等。

热电偶是利用两种不同材料的导电性能产生的温差电动势来测量温度的传感器，热敏电阻则是利用材料的电阻随温度变化而变化来测量温度的传感器，而半导体温度传感器则是利用半导体材料的电阻随温度变化而变化来测量温度的传感器。

其次，传感器输出的信号需要经过信号调理模块进行放大、滤波和线性化处理。

在这个过程中，信号调理模块可以将传感器输出的微弱信号放大成标准信号，同时对信号进行滤波处理，去除干扰信号，还可以进行线性化处理，使输出信号与温度成线性关系。

然后，经过信号调理模块处理后的信号需要经过A/D转换器转换成数字信号。

A/D转换器是将模拟信号转换成数字信号的装置，它可以将信号转换成微处理器可以处理的数字信号，从而进行后续的处理。

接着，微处理器对数字信号进行处理，包括对信号进行滤波、线性化校正、温度补偿等操作。

微处理器可以根据预设的算法对信号进行处理，从而得到准确的温度数值。

最后，经过微处理器处理后的信号通过输出模块输出，通常是4-20mA电流信号或0-10V电压信号。

这些信号可以直接送入控制系统或显示仪表，从而实现对温度的测量和控制。

总的来说，温度变送器的工作原理是通过传感器将温度信号转换成电信号，经过信号调理、A/D转换、微处理器处理和输出模块输出，最终实现对温度信号的测量和转换。

温度变送器在工业自动化控制系统中具有广泛的应用，可以满足各种工业场合对温度测量和控制的需求。

一体化热电偶温度变送器概述一体化热电偶温度变送器是一种集热电偶信号采集、测量和电信号输出等功能于一体的温度变送器。

它主要由仪表头、转换电路、数字化部分和输出部分组成。

一体化热电偶温度变送器常常用于工业自动化领域的温度测量和控制中。

原理热电偶温度传感器根据热电效应转化被测温度为电信号，即热电偶电动势。

一体化热电偶温度变送器用于将热电偶信号转换为标准的电流输出信号，方便将其送到显示仪表、记录仪或控制器中进行处理。

一体化热电偶温度变送器通过放大器将热电偶产生的微弱电信号放大到合适的范围。

然后，将放大后的电信号通过硬件和软件电路转换成标准信号进行输出，以便连接到其他设备中。

设计一体化热电偶温度变送器的设计主要根据以下几个方面：1. 精度和稳定性在热电偶温度传感器中，信号放大精度和稳定性是关键因素。

因为这将最终影响标准信号的精度和稳定性。

因此，在设计一体化热电偶温度变送器时，必须考虑计算和校准的精度和稳定性，以保持信号精度和稳定性。

2. 工作环境在实际的工业环境中，可能存在一些极端条件，例如高温、低温、振动、潮湿等情况。

因此，一体化热电偶温度变送器必须能够在不同的环境下工作，并且必须符合相应的工业标准。

3. 电源和输出一体化热电偶温度变送器通常以4-20mA的电流输出信号形式输出。

它可以使用24VDC或220VAC电源供电。

当热电偶温度传感器的电信号经过一系列的转换和处理后，其输出电流会随着温度的变化而变化。

4. 安装和运行一体化热电偶温度变送器可以安装在不同位置，例如管道、板、壳等。

用户可以通过参数设置和校准来实时监测被测温度值。

一体化热电偶温度变送器通常具有易于操作的用户界面，用户可以通过操作界面进行参数设置和调整。

应用一体化热电偶温度变送器广泛应用于各种工业自动化领域的温度测量和控制中，例如：•石油和化学工业•汽车制造业•电力工业•冶金和钢铁工业•食品和饮料工业此外，一体化热电偶温度变送器还可以应用于各种不同的自动控制系统中，例如数据采集、PLC、DCS等自动控制系统。

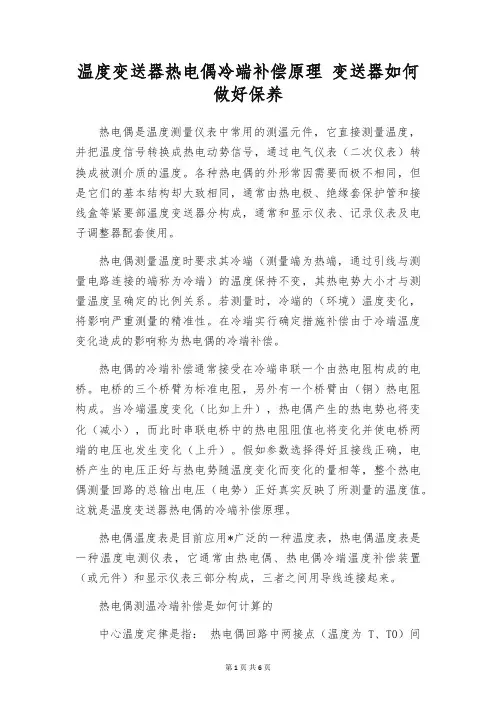

温度变送器热电偶冷端补偿原理变送器如何做好保养热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。

各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等紧要部温度变送器分构成，通常和显示仪表、记录仪表及电子调整器配套使用。

热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈确定的比例关系。

若测量时，冷端的（环境）温度变化，将影响严重测量的精准性。

在冷端实行确定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。

热电偶的冷端补偿通常接受在冷端串联一个由热电阻构成的电桥。

电桥的三个桥臂为标准电阻，另外有一个桥臂由（铜）热电阻构成。

当冷端温度变化（比如上升），热电偶产生的热电势也将变化（减小），而此时串联电桥中的热电阻阻值也将变化并使电桥两端的电压也发生变化（上升）。

假如参数选择得好且接线正确，电桥产生的电压正好与热电势随温度变化而变化的量相等，整个热电偶测量回路的总输出电压（电势）正好真实反映了所测量的温度值。

这就是温度变送器热电偶的冷端补偿原理。

热电偶温度表是目前应用*广泛的一种温度表，热电偶温度表是一种温度电测仪表，它通常由热电偶、热电偶冷端温度补偿装置（或元件）和显示仪表三部分构成，三者之间用导线连接起来。

热电偶测温冷端补偿是如何计算的中心温度定律是指：热电偶回路中两接点（温度为T、T0）间的热电势，等于热电偶两节点在温度为T、Tn时的热电势与在温度为Tn、T0时的热电势的代数和。

其中Tn称中心温度。

中心温度定律的应用：当冷端温度不为0摄氏度时，不能利用已知回路实际热电势E（t,t0）直接查表求取热端温度值。

更不能利用已知回路实际热电势E（t,t0）直接查表求取的温度值，再加上冷端温度值确定热端被测温度值，而需要按中心温度定律进行修正。

温度变送器的原理及应用1. 概述温度变送器是一种用于测量和转换温度信号的仪器，它能将被测温度转换为标准的电压、电流或数字信号，以便于在各种自动化控制系统中进行处理和监测。

本文将介绍温度变送器的工作原理以及其在实际应用中的重要性。

2. 工作原理温度变送器的工作原理基于热电效应和电阻效应。

常见的温度变送器主要有热电偶和热电阻两种类型。

2.1 热电偶热电偶是利用两种不同金属在不同温度下产生的电动势差来测量温度的装置。

它由两个不同材料的金属导线组成，这两个导线的一端连接在一起，形成热电偶的测量点。

当热电偶的测量点与被测温度接触时，两种金属导线产生的电动势会因温度差异而产生微弱的电压信号，这个信号会经过放大、滤波和线性化处理，最终转换为标准的电流或电压信号输出。

2.2 热电阻热电阻是利用导体的电阻随温度变化的特性来测量温度的一种装置。

常见的热电阻材料有铂、镍和铜等金属。

温度变送器中采用的热电阻一般为铂热电阻。

当铂热电阻与被测温度接触时，它的电阻值会随温度的变化而发生相应改变。

通过测量热电阻的电阻值，可以得到被测温度的准确数值。

3. 应用温度变送器在工业自动化、环境监测等领域有着广泛的应用。

3.1 工业自动化在工业生产过程中，温度的监测和控制是至关重要的。

温度变送器可以实时测量和监测各种工业设备和流体的温度，如炉温、液体浴温、冷却水温度等，并将这些温度信息转换为标准信号，供PLC控制器或DCS系统进行处理和控制。

温度变送器能够帮助工业企业提高生产效率和产品质量，并确保系统的安全运行。

3.2 环境监测温度变送器也广泛应用于环境监测领域。

在气象观测、农业温室、实验室等场所，温度变送器可以测量和记录环境温度的变化情况。

这对于气象预测、农作物种植和科学研究都非常重要。

同时，温度变送器可与其他传感器相结合，如湿度传感器、光电传感器等，实现多参数综合监测及数据记录。

3.3 制药、食品行业在制药和食品行业中，温度的精确控制对于产品质量的保证至关重要。

温度变送器工作原理
温度变送器是一种用来测量温度并将其转换成标准信号输出的仪器，它在工业自动化控制领域中起着至关重要的作用。

本文将介绍温度变送器的工作原理，以帮助读者更好地理解和应用这一设备。

温度变送器的工作原理主要基于热敏电阻和热电偶两种传感元件。

热敏电阻是一种电阻随温度变化而变化的元件，它的电阻值随温度的升高而降低，反之亦然。

而热电偶则是由两种不同金属材料焊接在一起形成的一种温度传感器，当两种金属材料的焊点处温度发生变化时，会产生电动势，从而实现温度的测量。

在温度变送器中，传感元件感知到的温度信号首先会经过放大电路进行放大，然后经过线性化处理电路将其转换成与温度成线性关系的标准信号输出，如4-
20mA电流信号或0-10V电压信号。

这样的标准信号可以方便地传输到控制室或PLC等设备中，实现对温度的准确监测和控制。

除了传感元件和信号处理电路外，温度变送器还包括了冷端补偿电路、线性补偿电路和标定电路等部分。

冷端补偿电路用于补偿热电偶中的冷端温度影响，线性补偿电路用于对传感元件输出信号进行线性化处理，而标定电路则用于对温度变送器进行校准，以确保输出信号的准确性和稳定性。

总的来说，温度变送器的工作原理可以概括为，传感元件感知温度信号，经过放大、线性化处理和补偿等环节后，将其转换成标准信号输出。

这一过程实现了温度的准确测量和可靠传输，为工业生产过程中的温度控制提供了重要的支持。

总之，温度变送器作为工业自动化控制领域中不可或缺的一部分，其工作原理的理解对于工程技术人员来说至关重要。

通过本文的介绍，相信读者对温度变送器的工作原理已有了更清晰的认识，希望能对大家的工作和学习有所帮助。

温度变送器的工作原理
温度变送器是一种常用的工业自动化仪表，用于测量和转换温度信号。

它的工作原理是基于热电偶、热电阻或半导体温度传感器的信号转换原理，通过将温度信号转换成标准信号输出，实现对温度的准确测量和控制。

首先，让我们来了解一下温度变送器的构成。

温度变送器通常由温度传感器、信号调理电路和输出电路组成。

温度传感器负责采集被测介质的温度信号，信号调理电路用于对传感器输出的信号进行放大、滤波和线性化处理，输出电路则将处理后的信号转换成标准信号输出，如4-20mA电流信号或0-10V电压信号。

其次，让我们来了解一下温度变送器的工作原理。

当温度传感器接触到被测介质时，根据热电偶、热电阻或半导体温度传感器的特性，产生相应的电压或电阻信号。

这个信号会经过信号调理电路进行放大、滤波和线性化处理，以保证输出的信号符合标准的输入输出关系。

最后，输出电路将处理后的信号转换成标准信号输出，供给给控制系统或显示仪表进行显示和控制。

在实际应用中，温度变送器通常与温度显示仪表、温度控制器
或PLC等设备配合使用，实现对温度的实时监测和控制。

它被广泛应用于化工、电力、冶金、石油、制药等领域，对生产过程中的温度进行监测和控制，保证生产过程的稳定性和安全性。

总的来说，温度变送器的工作原理是基于温度传感器的信号转换原理，通过信号调理和输出电路的处理，将温度信号转换成标准信号输出，实现对温度的准确测量和控制。

它在工业自动化控制中起着重要的作用，是保证生产过程稳定运行的重要仪表设备。

温度变送器工作原理温度变送器是一种常见的工业控制设备，用于将温度信号转换为标准的电流、电压或数字信号输出，以便于监测和控制系统对温度的实时反馈。

温度变送器的工作原理是基于热敏元件的特性和信号转换电路的原理。

热敏元件是温度变送器的核心部件，常见的热敏元件有热电偶、热敏电阻和热敏电容等。

这些热敏元件都具有随温度变化而改变电阻、电压或电容的特性，利用这些特性可以实现温度的测量和转换。

热电偶是由两种不同金属导线焊接在一起而成，当焊点处温度发生变化时，两种金属导线的热电势也会发生变化，从而产生微小的电压信号。

温度变送器通过放大和滤波这个微小的电压信号，将其转换为标准的电流或电压输出，以便于监测和控制系统的使用。

热敏电阻是一种随温度变化而改变电阻值的元件，常见的热敏电阻有铂金热敏电阻和镍铬热敏电阻等。

温度变送器通过将热敏电阻接入一个恒流源电路中，测量电阻值的变化，然后将其转换为标准的电流或电压输出。

热敏电容是一种随温度变化而改变电容值的元件，温度变送器通过测量电容值的变化，并将其转换为标准的电流或电压输出。

除了热敏元件外，温度变送器还包括信号转换电路和补偿电路。

信号转换电路用于放大、滤波和线性化热敏元件的信号，以便于得到稳定和准确的输出信号。

补偿电路用于对热敏元件的非线性特性进行补偿，以确保输出信号与实际温度之间的准确对应关系。

在实际应用中，温度变送器通常还包括温度补偿和线性化补偿功能。

温度补偿是指根据环境温度对热敏元件的影响进行补偿，以确保输出信号与实际温度之间的准确对应关系。

线性化补偿是指根据热敏元件的非线性特性进行补偿，以确保输出信号与实际温度之间的线性关系。

总的来说，温度变送器的工作原理是基于热敏元件的特性和信号转换电路的原理，通过测量、放大和转换热敏元件的信号，实现温度的测量和转换。

同时，通过温度补偿和线性化补偿，确保输出信号与实际温度之间的准确对应关系。

温度变送器在工业控制系统中起着至关重要的作用，广泛应用于化工、电力、冶金、石油、制药等领域。

热电阻热电偶工作原理热电阻热电偶是一种用来检测温度的测量装置，根据变温把热能转变成电能，从而实现对温度的测量。

它具有测量范围宽、精度高等特点，主要有热电偶、固定电阻器和变送器三部分组成。

一、热电阻热电偶的工作原理1、热电偶工作原理：热电偶是一种把温度变化转换为相应的电特性变化的变温元件，包括两种不同类型的金属或其他材料搭接成的结构，将热能变为电能的原理是热电效应。

其中一个材料的电阻率随温度的变化比另一种材料的电阻率变化更快，即有一个更快的温度系数，当温度发生变化时，电阻比关系也随之改变，测量这一变化，从而推算出原例温度值。

2、固定电阻器工作原理：固定电阻器是通过不断变换两端电源给定电压和当前环境温度，来测量环境温度变化的。

电压在测量过程中是固定的，热电阻的零点变换率ΔR/R也是固定的，而固定电阻器电阻值（R）就随着温度的变化而发生变化。

所以根据固定电阻器的变化情况，就可以推算出温度的变化状况。

3、变送器工作原理：变送器是以电压、电流或其它有意义的量表达测量参数的装置，它主要功能是把热电阻的输出的电流或电压信号转变为标准的测量信号，可以用来调节热电偶的温度测量精度和范围，并分解温度变化的细微信息。

二、热电偶的优点1、热电偶的测量范围宽，可以测量-200℃到3000℃之间的温度，比普通计温器大得多。

2、测量精度高，热电偶可以实现非常精确的测量，其高分辨率可以达到0.1℃。

3、热电偶的信号换算、处理都非常容易，具有较强的可靠性和适用性。

4、单件成本低，热电偶的单件价格比一般的温度计低很多。

5、低功耗，热电偶功率低，只需要很小的电源，可以节省能源。

6、抗磁性能强，热电偶呈抗磁性，可以抵御外界磁场的干扰，可以很好的保证温度测量精度。

总之，热电阻热电偶对温度测量是一个比较理想的选择，其具有测量范围宽、精度高，单件成本低、功耗低、抗磁性能强等特点，得到了广泛的应用，是现代温度测量中的重要计算仪器。

试述热电偶测温的基本原理和基本定律1. 热电偶的基础知识热电偶，这个名字听起来是不是有点高深莫测？其实它就像是你厨房里的温度计，只不过更高级一点。

热电偶由两种不同的金属线连接而成，这两种金属在加热或者冷却时会产生一种电压。

这电压可不是随便的电压，它跟温度的变化紧密相连，真的是温度和电压之间的“亲密关系”。

所以，你只需要测量这个电压，就能知道温度到底是多少，真是简单又实用。

热电偶的工作原理其实就像是朋友之间的默契，彼此之间的配合极其重要。

当你把热电偶的一端放在高温的地方，比如锅里煮水时，而另一端则放在相对冷的地方，比如空气中。

热电偶就开始“发声”了，产生电压。

这种电压跟温差有直接关系，就像温度越高，电压越“激动”，温差越大，电压就越“亢奋”。

所以，热电偶就像是温度的“侦探”，通过它的小电压告诉你大秘密。

2. 热电偶的基本定律2.1 赛贝克效应热电偶的“神奇”之处在于它的工作原理——赛贝克效应。

这个名字听起来像个科学怪人，其实是一个很简单的道理。

就是当两种不同的金属接触并形成闭合回路时，如果它们的两端处于不同的温度，就会在这个回路里产生电压。

你想啊，就像夏天里冰淇淋和阳光的关系，冰淇淋在太阳下会化掉，但在冰箱里就能保持原样。

这里的温度差就是让电压产生的动力。

2.2 热电动势再说说热电动势，听起来也不复杂。

其实它就是由温度差引起的电动势。

你可以把它想象成两种金属的“比赛”，看谁能更快地“跑出”电压。

温度差越大，热电动势就越强，仿佛是给它们加了个“油”。

这种电压不仅能够直接转换成电能，还能帮助我们精准测量温度，真是温度测量界的小能手。

3. 热电偶的应用3.1 日常生活中的热电偶热电偶在我们的日常生活中随处可见。

比如说，你在烤箱里烤蛋糕的时候，热电偶正默默地监视着温度，确保蛋糕不会烤焦。

它就像是一位贴心的小助手，时刻关注着温度的变化，帮你把美味的蛋糕呈现到桌上。

此外，在一些高温工业生产中，热电偶也是不可或缺的工具，保证温度的稳定性，就像一位忠诚的卫士。

热电偶温度计的基本原理温度计工作原理热电偶温度计属于接触式温度测量仪表。

是根据热电效应即塞贝克效应原理来测量温度的，是温度测量仪表中常用的测温元件。

将不同材料的导体A、B接成闭合回路，接触测温点的一端称为测量端（或工作端），另一端称为参比端（或自由端）。

若测量端和参比端所处温度t和t0不同，则在回路的A、B之间就产生一热电势EAB（t，t0），这种现象称为塞贝克效应，即热电效应。

EAB大小随导体A、B的材料和两端温度t和t0而变，这种回路称为原型热电偶。

在实际应用中，将A、B的一端焊接在一起作为热电偶的测量端放到被测温度t处，而将参比端分开，用导线接入显示仪表，并保持参比端接点温度t0稳定。

显示仪表所测电势只随被测温度而t 变化。

在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。

因此，在热电偶测温时，可接入测量仪表，测得热电势后，即可知道被测介质的温度。

根据热电势与温度函数关系。

可制成热电偶分度表。

分度表是在自由端温度To=0℃的条件下得到的。

不同的热电偶具有不同的分度表。

从理论上讲，任何两种导体都可以配制成热电偶，但实际上并不是所有材料都能制作热电偶，故对热电极材料必须满足以下几点：（1）热电偶材料受温度作用后能产生较高的热电势，热电势和温度之间的关系可以呈线性或近似线性的单值函数关系；（2）能测量较高的温度，并在较宽的温度范国内应用，经长期使用后，物理、化学性能及热电特性保持稳定；（3）要求材料的电阻温度系数要小，电阻率高，导电性能好，热容量要小；复现性要好，便于大批生产和互换，便于制定统一的分度表；（4）机械性能好，材质均匀；（5）资源丰富，价格便宜。

为了保证热电偶可靠和稳定地工作对热电偶有如下要求：（1）组成热电偶的两个热电极的焊接必须牢固；（2）两个热电极彼此之间应很好地绝缘，以防短路；（3）补偿导线与热电偶自由端的连接要方便可靠；（4）保护套管应能保证热电极与有害介质充分隔离。

温度变送器的工作原理
温度变送器是一种用于测量、转换和传输温度信号的仪器。

它可以将温度信号转换为标准的电信号，以便在远距离传输或作为其他设备的输入。

温度变送器工作原理如下：
1. 温度感应器：温度变送器通常配备了温度感应器，常见的有热电阻和热电偶。

热电阻是利用金属电阻随温度的变化而变化，而热电偶则是通过两种不同金属之间的热电效应来测量温度。

2. 信号转换：温度感应器读取环境的温度，并将其转换为电信号。

这些信号可以是电压信号或电流信号。

在一些情况下，温度变送器还会进行一些增益或补偿操作，以确保输出信号的准确性。

3. 信号调理：温度变送器会对转换后的信号进行调理，以便进行传输或作为其他设备的输入。

这可能涉及到放大、滤波和线性化等操作，以确保信号的稳定性和可靠性。

4. 输出信号：最后，温度变送器会将调理后的信号输出给接收方。

这可以是一条传输线路、一个数据记录器或者其他需要温度输入的设备。

总的来说，温度变送器的工作原理是将温度感应器读取到的温度信号转换为标准的电信号，并经过调理后输出给其他设备使
用。

这样，温度变送器可以在工业控制、自动化系统等领域中起到重要作用。

1、2两点的温度不同时，回路中就会产生热电势，因而•就有电流产生，电流表就会•发生偏转，这一现象称为热•电效应（塞贝克效应），产生的电势、电流分别叫热电•势、热电流。

热电偶温度计属于接触式温度测量仪表。

是根据热电效应即塞贝克效应原理来测量温度的，是温度测量仪表中常用的测温元件。

将不同材料的导体A、B接成闭合回路,接触测温点的一端称测量端,一端称参比端。

若测量端和参比端所处温度t和t0 不同,则在回路的A、B之间就产生一热电势EAB(t，t0 ),这种现象称为塞贝克效应，即热电效应。

EAB大小随导体A、B的材料和两端温度t和t0 而变,这种回路称为原型热电偶。

在实际应用中，将A、B的一端焊接在一起作为热电偶的测量端放到被测温度t处，而将参比端分开，用导线接入显示仪表，并保持参比端接点温度t0稳定。

显示仪表所测电势只随被测温度而t变化。

第一节热电偶的测温原理在1821年德国医生塞贝克在实验中发现热电效应以来，经珀尔帖、汤姆逊以及开尔文等科学家的大量研究，热电效应理论得到了不断的发展，并日趋完善。

热电偶是热电效应的具体应用之一，它在温度测量中得到了广泛的应用，热电偶具有结构简单、容易制造、使用方便和测量精度高等优点。

可用于快速测温、点温测量和表面测量等，但是热电偶也存在着不足的地方，如使用的参考端温度必须恒定，否则将歪曲测量结果；在高温或长期使用中，因受被测介质或气氛的作用（如氧化、还原等）而发生劣化，降低使用寿命。

尽管如此，热电偶仍在工业生产和科研活动中起着举足轻重的作用。

下面我们从三个热电效应的阐述中来讨论热电偶的测温原理。

一、塞贝克效应和塞贝克电势热电偶为什么能用来测量温度呢？这就是从热能和电能的相互转化的热电现象说起。

在1821年，塞贝克通过实验发现一对异质金属A、B组成的闭合回路（如图1-1）中，如果对接点a加热，那么，a,b两接点的温度就会不同，温度不同，就会有电流产生，使得接在电路中的电流表发生偏转。
