初三物理电磁继电器知识点一、电磁继电器的结构。
1. 主要部件。
- 电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点等部分组成。
- 电磁铁是电磁继电器的核心部件，它由线圈和铁芯组成。
当线圈中有电流通过时，电磁铁会产生磁性。
- 衔铁可以被电磁铁吸引，衔铁的运动带动动触点与静触点的接通或断开。
- 弹簧的作用是当电磁铁失去磁性时，将衔铁拉回原来的位置，使触点恢复到初始状态。
二、电磁继电器的工作原理。
1. 基本原理。
- 电磁继电器是利用电磁铁控制工作电路通断的开关。
- 当电磁铁线圈中有较小的电流通过时，电磁铁产生磁性，吸引衔铁，使动触点与静触点接触（或分离），从而接通（或断开）工作电路。
- 例如，在水位自动报警器中，当水位上升到一定高度时，控制电路中的水位传感器使电磁铁所在电路接通，电磁铁产生磁性吸引衔铁，工作电路中的警铃电路被接通，警铃发声报警。
2. 控制电路与工作电路。
- 控制电路：由电磁铁、电源、开关等组成，通常是一个低压、弱电流的电路。
这个电路的通断决定了电磁铁是否有磁性。
- 工作电路：由用电器（如电动机、灯泡、警铃等）、电源、动触点和静触点等组成，是一个高压、强电流的电路。
电磁继电器起到了用低电压、弱电流电路来控制高电压、强电流电路的作用。
三、电磁继电器的应用。
1. 实现自动控制。
- 在自动控制设备中广泛应用，如温度自动控制系统。
当温度升高到一定值时，温度传感器使控制电路中的电磁铁工作，从而控制工作电路中的制冷设备启动，降低温度。
2. 远距离操作。
- 可以实现远距离控制。
例如，在大型工厂中，操作人员可以在控制室通过控制电路中的开关，利用电磁继电器来控制工作电路中的大型机器设备的启动和停止，避免操作人员直接接触高电压、强电流设备，保障人身安全。
3. 用低电压控制高电压。
- 在电力系统中，利用电磁继电器，用安全的低电压电路控制高电压电路的通断。
如变电站中的一些控制操作，通过电磁继电器可以方便、安全地控制高压线路的连接和断开。
电磁继电器基础知识2011年7月提纲：1、继电器概念；2、继电器零部件用材；3、继电器的分类及应用；4、电磁继电器常用的技术参数；5、继电器标识；6、继电器装配问题点分析。
一、继电器概念什么是继电器：输入:X输出:YYaXa Xb 继电器的定义：当它的控制系统中输入的某信号(输入量)，如电、磁、光、热等物理量，达到某一规定值时，能使输出回路的被控制量(输出量)跳跃式的由零变化到一定值(或由一定位突跳到零)。
我们把这种能自动使被控制量发生跳跃变化的控制元件称为继电器。
继电器， 英语写作Relay ，有接力的意思。
通俗地说，继电器就是一种接力自动开关。
通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
红外线接收红外信号AC 220V空调机空调机工作按下遥控器继电器吸合便捷、安全性提高继电器基本结构 磁路系统由线圈与闭合磁路（铁芯、轭铁、衔铁）等构成的实现电磁能转换的组件。
该系统是一种工作气隙和衔铁将电磁能转变为机械能的转换组件。
附属部件：起固定、传递、保护作用的零件。
零件包括：外壳、推动卡、安装架等。
接触系统：输出电路的执行机构。
磁路系统 接触系统 附属部件 继电器继电器动作原理复原弹簧衔铁动簧片动触点灯负载电源线圈电源开关S 外部电路内部电路铁心轭铁线圈静触点继电器的工作原理：当继电器线圈通电后，在轭铁、铁心、衔铁及工作气隙所组成的磁路内就产生磁通，由此产生电磁吸力，吸引衔铁向铁心的极靴面靠近。
当线圈中的电流达到一定值（吸合值），吸力足以克服复原弹簧和接触簧片产生的反力时，衔铁被吸引到极靴面贴紧处的位置。
装在衔铁绝缘座的动簧上的动触点与静触点闭合，使被控电路接通。
线圈断电后，电磁吸力消失，衔铁在复原弹簧作用下返回初始位置，触点也跟着恢复原来状态，完成继电器的一次工作过程。
二、继电器零部件用材触点理想的触点材料应具有如下特征：导电性好、导热性好、耐热性好、高熔点、防止材料转移、高蒸发温度防止飞溅和减少电弧重燃，良好塑性，柔软减少触点回跳、抗氧化和腐蚀。
物理电磁继电器知识点
电磁继电器是一种利用电磁原理工作的电器装置，它常用于电路的控制和保护。
以下
是关于物理电磁继电器的一些知识点：
1. 基本构造：电磁继电器主要由铁芯、线圈、触点、弹片等组成。
通常包括一个固定
铁芯和一个铁芯可移动的活动部件。
2. 工作原理：当继电器的线圈通电时，它会产生一个磁场，使活动部件受到磁力作用
而移动，从而使触点闭合或断开，实现电路的控制。
3. 触点：继电器的触点是实现电路连接或断开的关键部件。
通常分为主触点和辅助触点，可以根据需要具有不同的触点形式和额定电流容量。
4. 分类和用途：根据工作方式和触点类型的不同，电磁继电器可以分为常开继电器、
常闭继电器、接触器、时间继电器等。
它们广泛应用于控制电机、电炉、灯光、电磁阀、报警器等设备或系统。
5. 额定参数：继电器的工作参数包括额定电压、额定电流、额定功率等，这些参数决
定了继电器适用的电路负载范围。
6. 动作时间和释放时间：动作时间是指继电器触点闭合所需的时间，释放时间是指触
点断开所需的时间。
这些时间的快慢会影响继电器的响应速度和可靠性。
7. 接线和保护：继电器需要正确接线，以保证工作可靠并防止故障。
此外，继电器通
常会配备保护装置，如过载保护、灭弧装置等，以延长继电器的寿命和保护电路安全。
以上是关于物理电磁继电器的一些基本知识点，希望能对您有所帮助。
如果有更详细
的问题，您可以提出来，我会尽力回答。
电磁继电器基本知识介绍
触点是电磁继电器的关键部件，它分为主触点和辅助触点。
主触点是
控制电路的开关，通常用于控制电流较大的电器设备或负载。
辅助触点主
要用于信号传输、控制回路等辅助功能，如指示灯、报警装置等。
交流继电器适用于工作电压为交流电的场合，直流继电器适用于工作
电压为直流电的场合。
接触型继电器的触点与负载直接接触，通过闭合或
断开触点实现电路的开关控制。
非接触型继电器通过电磁感应原理，利用
磁场的变化来实现开关控制，避免了触点接触磨损和电弧的产生。
热继电器是一种利用热敏材料的热作用来实现开关动作的继电器，通
常用于电动机保护和断路器的过载保护。
磁继电器是一种利用电磁力来实
现开关动作的继电器，通常用于中小功率的交流设备控制。
但是电磁继电器也存在一些不足之处，如电磁继电器的开关速度较慢，不能满足高速电控系统的要求；容易受到外界磁场或振动的影响，可能导
致误动作或故障；触点接触表面易受氧化、灰尘等污染影响，造成触点电
阻增加、接触不良等问题。
为了克服这些缺点，现代电气控制系统更常采用固态继电器、电子继
电器等新型电器元件来实现开关控制，但电磁继电器在一些场合仍然具有
独特的优势和广泛的应用前景。
总的来说，电磁继电器是一种基础的电气控制元件，通过线圈产生的
电磁力来控制触点开关，实现电路的开关控制。
它在工业自动化、电力系统、交通运输等领域具有重要的应用价值，是电气控制领域不可或缺的一
部分。

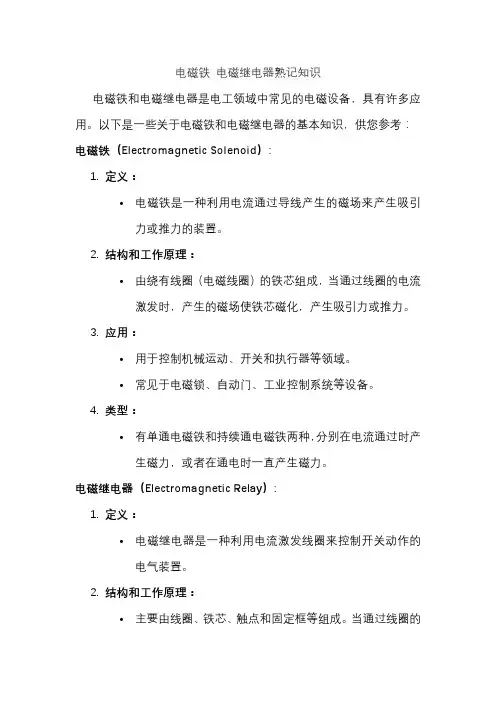

电磁铁电磁继电器熟记知识电磁铁和电磁继电器是电工领域中常见的电磁设备，具有许多应用。
以下是一些关于电磁铁和电磁继电器的基本知识，供您参考：电磁铁（Electromagnetic Solenoid）:1.定义：•电磁铁是一种利用电流通过导线产生的磁场来产生吸引力或推力的装置。
2.结构和工作原理：•由绕有线圈（电磁线圈）的铁芯组成，当通过线圈的电流激发时，产生的磁场使铁芯磁化，产生吸引力或推力。
3.应用：•用于控制机械运动、开关和执行器等领域。
•常见于电磁锁、自动门、工业控制系统等设备。
4.类型：•有单通电磁铁和持续通电磁铁两种，分别在电流通过时产生磁力，或者在通电时一直产生磁力。
电磁继电器（Electromagnetic Relay）:1.定义：•电磁继电器是一种利用电流激发线圈来控制开关动作的电气装置。
2.结构和工作原理：•主要由线圈、铁芯、触点和固定框等组成。
当通过线圈的电流激发时，产生的磁场使铁芯吸引或推开触点，从而实现电路的开闭。
3.应用：•用于自动控制电路，实现远距离的开关控制。
•在电气系统、电动机保护、自动化系统等方面广泛应用。
4.类型：•有通用继电器、时间继电器、保护继电器等不同类型，根据不同的应用需求选择。
5.特点：•具有隔离、放大、控制信号的功能，用于实现低功率控制高功率的电路。
熟记注意事项：•电流与磁场关系：电流通过电磁铁或继电器的线圈时，产生的磁场是触发吸引或推开机械部件的关键。
•触点和电气耐久性：电磁继电器的触点需要具备良好的电气耐久性，因为它们在开闭过程中会经历电弧和磨损。
•适用环境：考虑到电磁设备的使用环境，如温度、湿度等因素，以确保其正常可靠工作。
请注意，这仅仅是电磁铁和电磁继电器的基础知识，实际应用和设计涉及更多细节和专业知识。
电磁继电器基础知识第一篇电磁继电器一般知识1.继电器概述2.继电器一般结构3.继电器的一般性能参数4.专业术语一: 继电器概述1.1 继电器的定义:继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
(继电器是一种’开关’,只是这种开关的动力不是手,而是电、磁、声、光、热等. ) (图1参考)1.2继电特性:继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放.[其实就是继电器的动作(置位)/释放(复位)特性] (图2参考)图1:图2: 继电特性二: 电磁继电器的一般结构2.1 电磁继电器:用电磁铁为驱动动力,实现回路的开闭(通断).2.2电磁继电器的系统构成:2.3电磁继电器的基本部件:2.4电磁继电器的动作原理:继电器的线圈通电后,产生磁力,从而推动可动接触片,实现负载系统的断开或闭合.电磁原理N S2.5电磁继电器的动作过程:2.5.1 线圈没有通电的情况下,继电器处于复位状态,常闭侧的灯泡发光.三: 电磁继电器的一般性能参数【基本的参数项目】3.1 接触电阻Contact Resistance .3.2 动作(置位)电压/ 释放(复位)电压Operate-Voltage (Set-Voltage)/ Release-Voltage (Reset-Voltage ).3.3 动作(置位)时间/ 释放(复位)时间Operate-Time (Set-Time)/ Release-Time(Reset-Time ).Strength)3.4 绝缘电阻(Insulation-Resistance)/ 耐电压(Dielectric-Strength3.5 额定电压(Rated Voltage)/额定电流(Rated Current)3.6 容许施加电压(Permissible voltage range)3.1 接触电阻CR ＝Contact Resistance:一个导体分成二段后形成的电接触、具有比原导体大得多的电阻，此电阻称为接触电阻。

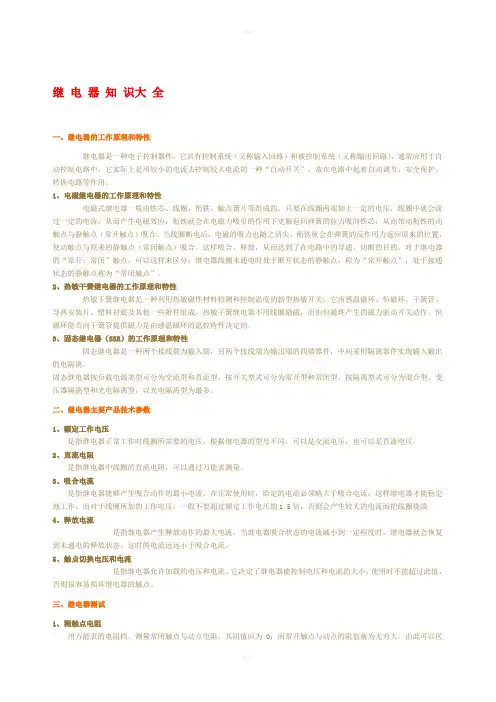

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
九年级电磁继电器知识点电磁继电器是一种电气开关设备，广泛应用于各行各业。
它是由线圈和磁芯组成的，通过电流在线圈中产生的磁场来控制磁芯的位置，从而实现开关的闭合和断开。
电磁继电器具有大容量、远距离控制以及可靠性高等优点，因此被广泛用于电力系统、自动控制系统等方面。
本文将介绍九年级电磁继电器的相关知识点。
1. 电磁继电器的原理电磁继电器的工作原理是基于电磁感应现象。
当通过线圈的电流发生变化时，会产生磁场，这个磁场会吸引或排斥磁芯，使磁芯发生位移。
当线圈中的电流达到一定阈值时，磁芯会位移到触点处，从而闭合开关。
当电流变为零或变小到一定程度时，磁芯会回到初始位置，开关断开。
2. 电磁继电器的结构电磁继电器主要由线圈、磁芯、触点和保护壳组成。
线圈是继电器的核心部件，通过线圈中的电流产生磁场来控制触点的开合。
磁芯是线圈中心的部分，它的位置会随着线圈中的电流变化而变化，从而控制触点的状态。
触点是负责实际开关操作的部件，通过闭合和断开来实现电流的通断。
保护壳则是保护线圈、磁芯和触点，防止受到外界环境的影响。
3. 电磁继电器的分类根据使用的目的和工作方式，电磁继电器可以分为信号继电器和功率继电器。
信号继电器通常用于控制电路的开闭，如自动化控制系统中的逻辑控制。
功率继电器则用于控制大电流的通断，如电力系统中的开关设备。
在实际应用中，电磁继电器还根据触点数目、安装方式以及额定工作电源的特点进行分类。
4. 电磁继电器的应用电磁继电器广泛应用于电力系统、自动化控制系统、通信系统等方面。
在电力系统中，电磁继电器常被用作电力设备的控制和保护装置，如电动机起动器和断路器等。
在自动化控制系统中，电磁继电器可以实现复杂的逻辑控制，将各个子系统连接起来。
在通信系统中，电磁继电器被用来进行信号调制和解调、开关信号转换等操作。
5. 电磁继电器的特点和优势电磁继电器具有容量大、寿命长、操作可靠等特点。
由于电磁继电器的线圈和触点是独立的部件，因此电磁继电器能够承受较大的电流和电压。
