电子元器件基础知识—继电器

继电器用途
继电器是一种常用的电器元器件，由一个开关继电器和一个芯片组成，可以控制按照一定的规律自动熔断或者断开接触，它的作用是控制多种电器的电路，改变电路的开关状态，从而实现对电器的控制。

继电器的用途非常广泛，它可以用于工业自动化控制、家用电器控制、航空航天及船舶电控、仪器仪表控制、汽车电子控制，以及智能家居等多个领域，采用继电器可以有效改变电路的开关状态，控制各种电器设备的启停。

首先，继电器用于工业自动化控制，它可以实现对设备电路的远程控制，使设备的运行具有智能化特性，使无需工作人员的触碰控制。

由于继电器的强大功能，它可以实现自动控制、故障检测、脉冲输出和其他功能，使工厂能够有效提升生产效率，同时降低能耗。

其次，继电器用于家用电器控制，例如电热水器、电冰箱、电风扇、电视机等电器的定时开关和节能控制都可以采用继电器来实现，可以使家用电器的操作变得更加便捷，改善用电安全性，减少对电器的损耗。

此外，继电器还可以用于航空航天及船舶电控，它可以实现对航天器和船舶的远程控制，使它们能够按照一定的规则自动开关，实现安全航行和节能控制。

此外，它还可以用于仪器仪表控制，实现仪表的定时启停和报警监测，提高仪器仪表的安全性和精确度，提高仪表的安全性、效率和精确性。

最后，继电器还用于智能家居，可以实现各种家居设备的无线控
制，改变家居电器的电路状态，实现家居自动化控制，实现一键操控，使家居智能化，提升家居生活质量。

总之，继电器是一种重要的电气元器件，它在工业自动化控制、家用电器控制、航空航天及船舶电控、仪器仪表控制、汽车电子控制及智能家居等多个领域都有重要的应用，它的使用可以给人们带来无尽的便利，使用电气设备的效率、安全性和精度大大提升。

MOS管光耦继电器是一种常用的电子元器件，它结合了MOS管、光耦和继电器的特性，具有控制方便、响应速度快、可靠性高等优点。

下面将详细介绍MOS管光耦继电器的原理、应用和注意事项。

一、原理MOS管光耦继电器主要由MOS管、光耦和继电器组成。

MOS管负责开关控制，光耦起到光电隔离的作用，继电器则是实现电接触的通断。

当控制信号输入时，MOS管导通或截止，光耦随之动作，将输入信号与负载隔离，同时通过继电器实现电接触的通断。

二、应用1. 电源电路保护：MOS管光耦继电器可以用于电源电路的保护，当电源输入端受到干扰或异常时，MOS管导通，光耦将干扰隔离，同时继电器触点的闭合或断开将干扰隔离在负载端，避免了对整个系统的损害。

2. 开关控制：MOS管光耦继电器可以作为开关使用，实现对负载的通断控制。

它具有响应速度快、控制方便的特点，适合用于频繁开关的场合。

3. 隔离控制：光耦可以实现输入输出信号的电气隔离，提高了系统的抗干扰能力。

MOS管光耦继电器结合了光耦和继电器的特性，适用于需要高可靠性和高安全性的场合。

三、注意事项1. 输入电压范围：MOS管光耦继电器需要确保输入电压在合理的范围内，避免超出MOS 管的导通电压而损坏器件。

2. 输出触点的容量：继电器的输出触点具有一定的电容量，选择MOS管光耦继电器时，需要根据负载的电容量选择合适的触点容量。

3. 工作温度：MOS管光耦继电器的工作温度会影响其性能和可靠性。

在选择和使用时，需要根据环境温度合理选择耐高温的型号。

4. 负载类型：MOS管光耦继电器适用于对控制精度要求不高的场合，负载通常是电磁线圈、电动机等感性负载。

对于电阻性负载或纯开关型负载，可以考虑使用其他类型的开关器件。

5. 确保可靠安装：继电器和MOS管需要正确安装，避免接触不良或短路等问题。

同时，还需要注意器件的防水、防尘等防护措施。

总之，MOS管光耦继电器是一种功能强大的电子元器件，具有控制方便、响应速度快、可靠性高等优点。

常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。

电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。

电阻器的单位是欧姆（Ω）。

二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。

电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。

电容器的单位是法拉（F）。

三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。

电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。

电感器的单位是亨利（H）。

四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。

晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。

五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。

二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。

六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。

集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。

常用电子元器件大全七、运算放大器运算放大器是一种高增益的电子元器件，它的主要作用是放大微弱的电信号。

运算放大器的种类有很多，包括单通道运算放大器、双通道运算放大器、四通道运算放大器等。

八、稳压器稳压器是一种保持输出电压稳定的电子元器件，它的主要作用是保持电路中的电压稳定。

稳压器的种类有很多，包括线性稳压器、开关稳压器、低压差稳压器等。

九、变压器变压器是一种改变电压的电子元器件，它的主要作用是改变电路中的电压。

变压器的种类有很多，包括电源变压器、音频变压器、隔离变压器等。

十、继电器继电器是一种控制电路开关的电子元器件，它的主要作用是控制电路的开关。

继电器的种类有很多，包括电磁继电器、固态继电器、时间继电器等。

十一、传感器传感器是一种将非电信号转换为电信号的电子元器件，它的主要作用是检测和转换各种物理量。

时间继电器是一种特殊的继电器，其主要特点是能够在加入（或去掉）输入的动作信号后，其输出电路需要经过规定的准确时间才会产生跳跃式变化（或触头动作）。

这种继电器通常被用于较低的电压或较小电流的电路上，以接通或切断较高电压、较大电流的电路。

时间继电器是电气控制系统中非常重要的元器件，广泛应用于各种保护和自动控制线路中。

通过使用时间继电器，可以实现延时控制，使得被控元件的动作得到可调节的延时。

这种继电器有多种类型，包括空气阻尼型、电动型和电子型等。

时间继电器的触点动作情况有两种主要类型：通电延时型和断电延时型。

通电延时型的触点在吸引线圈通电后立即动作，其延时触点在经过一定延时后再动作；而断电延时型的触点在吸引线圈通电后立即动作，但当吸引线圈断电后，其瞬动触点立即复位，延时触点则经过一定延时后再复位。

时间继电器的结构和原理多种多样，但一般都包括输入部分、延时部分和输出部分。

其中，延时部分是实现延时功能的关键部分，通常采用电磁原理、机械原理或电子技术来实现。

总之，时间继电器是一种重要的电气控制元件，通过利用其延时特性，可以在许多控制系统中实现精确的延时控制。

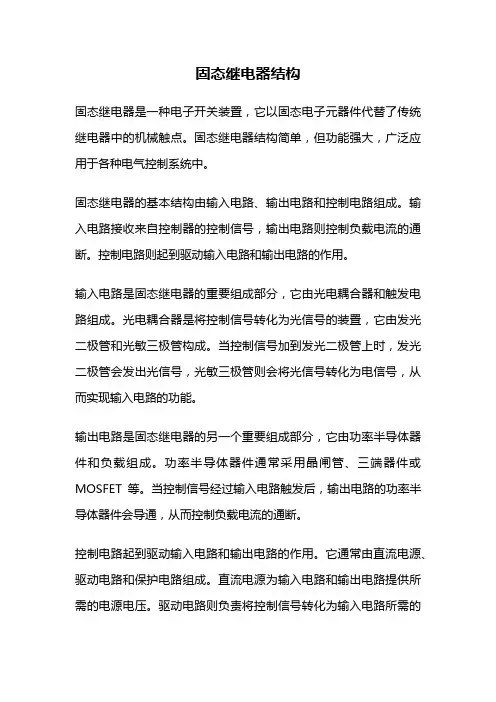

固态继电器结构固态继电器是一种电子开关装置，它以固态电子元器件代替了传统继电器中的机械触点。

固态继电器结构简单，但功能强大，广泛应用于各种电气控制系统中。

固态继电器的基本结构由输入电路、输出电路和控制电路组成。

输入电路接收来自控制器的控制信号，输出电路则控制负载电流的通断。

控制电路则起到驱动输入电路和输出电路的作用。

输入电路是固态继电器的重要组成部分，它由光电耦合器和触发电路组成。

光电耦合器是将控制信号转化为光信号的装置，它由发光二极管和光敏三极管构成。

当控制信号加到发光二极管上时，发光二极管会发出光信号，光敏三极管则会将光信号转化为电信号，从而实现输入电路的功能。

输出电路是固态继电器的另一个重要组成部分，它由功率半导体器件和负载组成。

功率半导体器件通常采用晶闸管、三端器件或MOSFET等。

当控制信号经过输入电路触发后，输出电路的功率半导体器件会导通，从而控制负载电流的通断。

控制电路起到驱动输入电路和输出电路的作用。

它通常由直流电源、驱动电路和保护电路组成。

直流电源为输入电路和输出电路提供所需的电源电压。

驱动电路则负责将控制信号转化为输入电路所需的电流或电压信号。

保护电路则起到保护固态继电器的作用，防止过流、过压等异常情况对固态继电器造成损害。

固态继电器结构的优势在于其可靠性和寿命长。

由于固态继电器不含有机械触点，因此不存在触点磨损、接触不良等问题，大大提高了继电器的可靠性。

同时，固态继电器的寿命通常比传统继电器长，可达到数十万次的开关寿命。

固态继电器结构还具有体积小、重量轻、响应速度快等特点。

由于采用了固态电子元器件，固态继电器的体积和重量相对较小，适合于空间有限的场合。

而且，固态继电器的开关速度通常在毫秒级别，比传统继电器快得多，能够满足高速控制的需求。

在实际应用中，固态继电器结构的设计也会根据不同的应用场景进行优化。

例如，一些固态继电器还会加入隔离电路，以提高其继电器的绝缘性能。

此外，还有一些特殊结构的固态继电器，如双通道继电器、双控制继电器等，用于满足特殊的控制需求。

继电器的分类方式
继电器是一种电子元件，用于控制电路的开合。

它们通常由一个电磁铁和一组开关组成，当电磁铁通电时，开关会打开或关闭，从而控制电路的电流。

继电器的分类方式有很多种，以下是其中几种常见的分类方式：
1. 按功能分类：继电器可以根据其功能分为多种类型，例如常开继电器、常闭继电器、延时继电器、双稳态继电器等。

2. 按控制方式分类：继电器可以根据其控制方式分为多种类型，例如电磁继电器、固态继电器、光继电器等。

3. 按工作原理分类：继电器可以根据其工作原理分为多种类型，例如电磁继电器、固态继电器、热继电器等。

4. 按安装方式分类：继电器可以根据其安装方式分为多种类型，例如插拔式继电器、贴片式继电器、插件式继电器等。

5. 按外壳材料分类：继电器可以根据其外壳材料分为多种类型，例如塑料继电器、金属继电器等。

总之，继电器的分类方式有很多种，每种分类方式都有其特点和适用范围。

在选择继电器时，需要根据具体的应用场景和需求，选择合适的类型和规格。

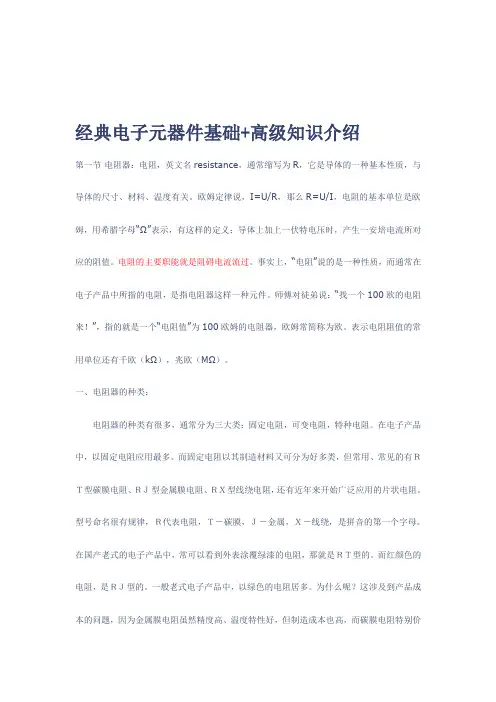

经典电子元器件基础+高级知识介绍第一节电阻器：电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类：电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

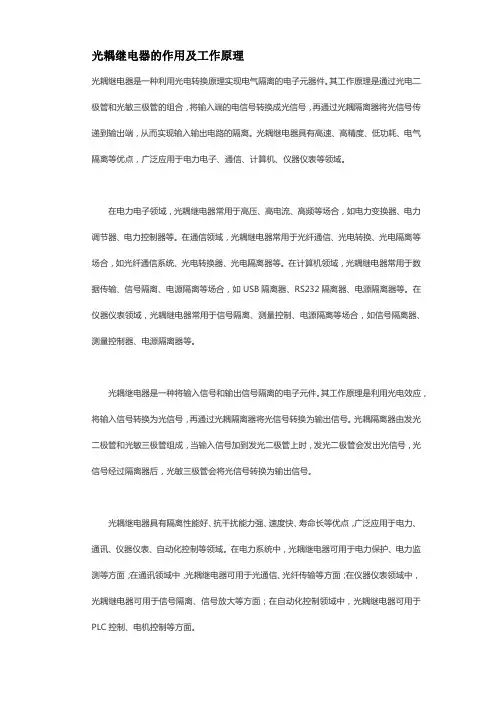

光耦继电器的作用及工作原理
光耦继电器是一种利用光电转换原理实现电气隔离的电子元器件。

其工作原理是通过光电二极管和光敏三极管的组合，将输入端的电信号转换成光信号，再通过光耦隔离器将光信号传递到输出端，从而实现输入输出电路的隔离。

光耦继电器具有高速、高精度、低功耗、电气隔离等优点，广泛应用于电力电子、通信、计算机、仪器仪表等领域。

在电力电子领域，光耦继电器常用于高压、高电流、高频等场合，如电力变换器、电力调节器、电力控制器等。

在通信领域，光耦继电器常用于光纤通信、光电转换、光电隔离等场合，如光纤通信系统、光电转换器、光电隔离器等。

在计算机领域，光耦继电器常用于数据传输、信号隔离、电源隔离等场合，如USB隔离器、RS232隔离器、电源隔离器等。

在仪器仪表领域，光耦继电器常用于信号隔离、测量控制、电源隔离等场合，如信号隔离器、测量控制器、电源隔离器等。

光耦继电器是一种将输入信号和输出信号隔离的电子元件。

其工作原理是利用光电效应，将输入信号转换为光信号，再通过光耦隔离器将光信号转换为输出信号。

光耦隔离器由发光二极管和光敏三极管组成，当输入信号加到发光二极管上时，发光二极管会发出光信号，光信号经过隔离器后，光敏三极管会将光信号转换为输出信号。

光耦继电器具有隔离性能好、抗干扰能力强、速度快、寿命长等优点，广泛应用于电力、通讯、仪器仪表、自动化控制等领域。

在电力系统中，光耦继电器可用于电力保护、电力监测等方面；在通讯领域中，光耦继电器可用于光通信、光纤传输等方面；在仪器仪表领域中，光耦继电器可用于信号隔离、信号放大等方面；在自动化控制领域中，光耦继电器可用于PLC控制、电机控制等方面。

电子元器件知识大全，一文了解所有基本元器件！作为一名专业的电子元器件采购和销售，元器件有些基本知识是必须要懂的，这篇文章为大家整理了常见的电子元器件的知识，一文就可以了解所有哦！一、电阻器※电阻：导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

※电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）①主称②材料③分类④序号※电阻器的分类：①线绕电阻器②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器③实心电阻器④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

※电阻器阻值标示方法：1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号：DFGJKM，允许偏差分别为：±0.5%、±1%、±2%、±5%、±10%、±20%。

3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

当电阻为五环时，最後一环与前面四环距离较大。
