2009.9.8 超声波测厚仪校准方法

超声波测厚仪操作规程正式版一、适用范围本操作规程适用于超声波测厚仪的使用及维护，以确保测量结果准确可靠，保证设备的正常运行。

二、操作前准备1.确保超声波测厚仪的电源已连接并接通电源。

2.检查超声波测厚仪的传感器是否完好无损，如有损坏需要更换后才能使用。

3.按照超声波测厚仪的说明书正确设置超声波波速和传感器频率。

4.准备好需要测量的物体，并清理干净以确保测量结果准确。

三、操作步骤1.将超声波测厚仪的传感器紧贴待测物体表面。

2.打开超声波测厚仪，并在屏幕上选择相应的测量模式。

3.调节仪器的增益和闸门，以确保接收到的超声波信号清晰可见。

4.按下开始测量的按钮，保持仪器稳定并等待测量结果。

5.读取测量结果并记录，如有需要可以进行多次测量以确保准确性。

6.结束测量后，关闭超声波测厚仪并断开电源。

7.清洁超声波测厚仪的传感器和仪器表面，确保干净整洁。

四、注意事项1.在操作过程中，应避免超声波测厚仪发生碰撞和震动，以免影响测量结果。

2.使用过程中，应注意保持传感器与待测物体表面的紧密贴合，避免空气隙导致测量不准确。

3.在测量前应预热超声波测厚仪一段时间，以确保稳定的工作状态。

4.定期检查超声波测厚仪的传感器和仪器是否有损坏或老化，如有需要及时更换。

5.避免在高温、高湿度或腐蚀性环境中使用超声波测厚仪，以免影响仪器的工作性能和寿命。

6.如有需要，可以进行校准和调试操作，以确保测量结果的准确性和可靠性。

五、维护保养1.使用完毕后，清理传感器和仪器表面的污垢，确保干净整洁。

2.定期对超声波测厚仪进行检查和维护，如有需要及时修理或更换。

3.保持超声波测厚仪存放的环境干燥、通风，并避免阳光直射。

总结：超声波测厚仪操作规程的目的是保证测量结果的准确性和可靠性，确保设备的正常运行。

本规程通过详细的操作步骤和注意事项，为用户提供了清晰的操作指导和维护保养要求。

用户在使用超声波测厚仪时应严格按照规程操作，并定期进行维护保养，以延长设备的使用寿命并保障测量结果的准确性。

超声波测厚仪校准方法嘿，朋友们！今天咱们来聊聊超声波测厚仪的校准，这就像是给一个超级挑剔的美食家准备菜肴，差一点都不行呢！首先啊，你得把这个超声波测厚仪想象成一个想要减肥的小胖子。

校准块呢，那就是它的减肥教练。

这个校准块有各种精确的厚度，就像是教练身上那一块块精准的肌肉，每一块都代表着不同的训练强度。

当我们开始校准的时候，就像是把这个小胖子带到了减肥训练营。

我们要小心翼翼地把测厚仪的探头放在校准块上，这动作得轻得像给小猫咪顺毛一样。

要是太粗鲁了，那可就像在减肥营里直接把小胖子给推倒了，这测量出来的数据肯定就乱七八糟啦，就像小胖子在减肥营里偷吃东西长胖了，数据完全不按套路出牌。

然后呢，这个仪器会发出超声波，这超声波就像一群超级小的快递员，在测厚仪和校准块之间跑来跑去，传递着厚度的信息。

如果这些小快递员迷路了，或者是被什么东西干扰了，那测量出来的厚度就像小胖子减肥的时候称体重，秤坏了一样，完全不靠谱。

我们还得调整仪器的设置，这就好比是给小胖子制定减肥计划。

要是计划定得太宽松了，那测量的精度就像小胖子减肥的速度，慢得像蜗牛爬；要是定得太严格了，又会像让小胖子一下子跑马拉松，根本做不到，仪器可能就会罢工，直接给你个错误提示，就像小胖子躺在地上打滚说“我不干了”。

在这个过程中，环境也很重要哦。

如果周围有太多的噪音或者震动，那就像是在减肥营旁边开了个摇滚音乐会，小快递员们都被震得晕头转向，测量结果肯定是错得离谱，就像小胖子在音乐会的吵闹中暴饮暴食，体重又蹭蹭往上涨。

有时候啊，你可能会发现测厚仪怎么都校准不好，这就像小胖子怎么都减不下来肥一样让人头疼。

可能是探头脏了，这就像小胖子的眼睛被蒙住了，看不清路，自然就不知道怎么减肥了。

擦干净探头，就像给小胖子洗了个脸，让他能看清方向，这时候再校准，可能就成功了。

总之呢，超声波测厚仪的校准虽然有点像哄小胖子减肥那么麻烦，但只要我们有耐心，就像陪着小胖子慢慢减肥一样，总能让这个测厚仪变得精准无比，让它像一个训练有素的运动员一样，准确地测量出各种物体的厚度。

1目的本规程用于超声波测厚仪的检定和校准。

2适用范围本规程适用于新制的、使用中和修理后的数显式超声波测厚仪的校准。

3 依据技术规范JJF 1126-2004《超声波测厚仪校准规范》。

4 技术要求及检定/校准条件室内温度为（20±10）℃；仪器预热时间：分辨率为0.1mm的仪器为15min，分辨率为0.01mm的仪器为30min。

5 使用的仪器设备超声波测厚仪用标准厚度块和标准圆筒进行校正。

6 操作方法与步骤：6.1 打开被检仪器预热不少于30min。

6.2 检查仪器外观和相互作用。

6.3 将仪器的声速设置为5900m/s。

6.4 检定仪器的示值变动性：将探头接插到仪器本体上，再将耦合剂（如医用甘油、机油）涂敷在9.99mm标准厚度块的被测端面，用探头测量标准厚度块测量面中心位置的厚度。

重复对该位置连续测量10次，记下每次的示值，其最大值与最小值之差即为示值变动性。

6.5 示值误差首先根据说明书要求选用适当的标准厚度块对仪器进行示值校正，如无说明书则选择一块9.99mm和一块为仪器测量上限1/2的标准厚度块作仪器高低两端的示值校正。

测量范围分为若干档的仪器，其示值校正应在每档分别进行。

校正完毕后，按表1规定的受检点检定仪器的示值误差。

检定时，将探头放置在标准厚度块的中心位置上连续测量三次。

取算术平均值作为仪器在该点的示值。

表1 （mm）注：测量范围细分为若干档的仪器，没档按相应段的受检点进行检定。

示值误差δH按下式计算：δH=H′- H式中：H′——仪器示值；H ——标准厚度块的标称值。

各点的示值误差应符合表2的规定。

表2 (mm)注：表中H为被测厚度，单位mm。

6.6 曲面壁厚测量的下限及准确度按检定示值误差的方法将仪器校正好,然后根据表3的规定，测量与其尺寸相对应的标准圆管的壁厚。

测量时,手持探头以圆管表面任一素线为轴轻微摆动并观察示值，取最小的稳定的示值为测量结果，其准确度应符合表3的规定。

超声波测厚仪操作规程
超声波测厚仪操作规程
一．本机须熟悉超声波测厚仪的性能、操作和安全要求者进行操作。

二．操作前的准备工作。

1．检查各部件无损坏，按规定连接超声波探头。

2．声速预置：在声速开关上预置被测工件的声速值，钢的声速通常取为5900m/s，其它材料的声速值参见说明书。

3．对试件表面的进行预处理，露出金属光泽，保证有良好的接触面。

三．使用方法
1．接通电源后，观察液晶屏数字显示是否正常。

2．在测厚点上涂少量耦合剂，将探头垂直放于测点上，稳定几秒种后，读取厚度数值。

四．使用注意事项
1．每次使用前必须进行校准。

2．工件表面的涂层、油污、氧化皮必须清除干净。

3．探头必须垂直被测表面，注意液晶屏上是否出现回波的标志。

五．正常关机步骤
1．停用五分钟以上，仪器电源自动关闭。

2．将仪器清理干净放入保护套中。

3．若较长时间不用，必须取出机内干电池。

六．做好设备运行记录。

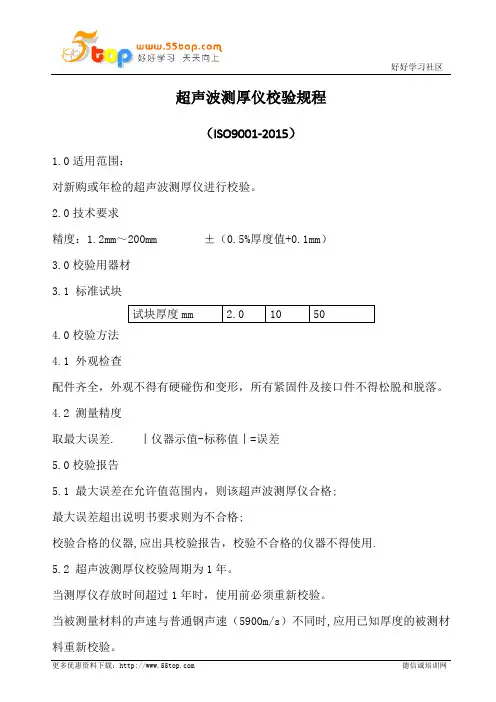

超声波测厚仪校验规程
（ISO9001-2015）
1.0适用范围：
对新购或年检的超声波测厚仪进行校验。

2.0技术要求
精度：1.2mm～200mm ±（0.5%厚度值+0.1mm）
3.0校验用器材
3.1 标准试块
4.0校验方法
4.1 外观检查
配件齐全，外观不得有硬碰伤和变形，所有紧固件及接口件不得松脱和脱落。

4.2 测量精度
取最大误差. ︱仪器示值-标称值︱=误差
5.0校验报告
5.1 最大误差在允许值范围内，则该超声波测厚仪合格;
最大误差超出说明书要求则为不合格;
校验合格的仪器,应出具校验报告，校验不合格的仪器不得使用.
5.2 超声波测厚仪校验周期为1年。

当测厚仪存放时间超过1年时，使用前必须重新校验。

当被测量材料的声速与普通钢声速（5900m/s）不同时,应用已知厚度的被测材料重新校验。

6.0参考文件
6.1《量规仪器管理校验程序》
6.2《超声波测厚仪使用手册》
JJF 1071国家计量校准规范编写规则
JJF 1001 通用计量术语及定义
GBT/T 8170 数值修约规则与极限数值的表示和判定7.0记录表格
《超声波测厚仪校验记录》。

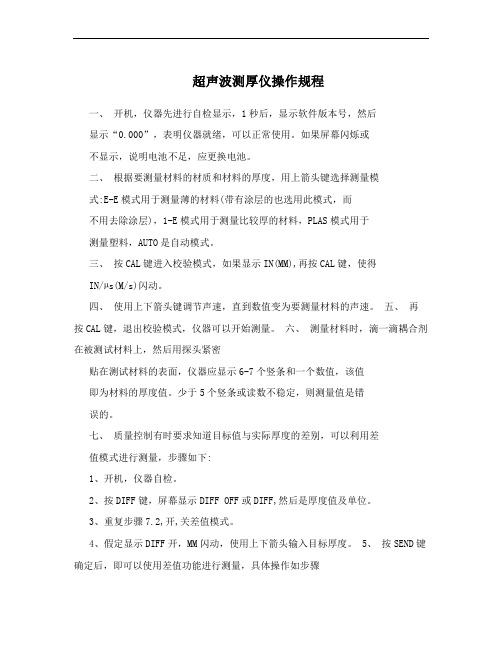

超声波测厚仪操作规程
一、开机，仪器先进行自检显示，1秒后，显示软件版本号，然后
显示“0.000”，表明仪器就绪，可以正常使用。

如果屏幕闪烁或
不显示，说明电池不足，应更换电池。

二、根据要测量材料的材质和材料的厚度，用上箭头键选择测量模
式:E-E模式用于测量薄的材料(带有涂层的也选用此模式，而
不用去除涂层)，1-E模式用于测量比较厚的材料，PLAS模式用于
测量塑料，AUTO是自动模式。

三、按CAL键进入校验模式，如果显示IN(MM),再按CAL键，使得
IN/µs(M/s)闪动。

四、使用上下箭头键调节声速，直到数值变为要测量材料的声速。

五、再按CAL键，退出校验模式，仪器可以开始测量。

六、测量材料时，滴一滴耦合剂在被测试材料上，然后用探头紧密
贴在测试材料的表面，仪器应显示6-7个竖条和一个数值，该值
即为材料的厚度值。

少于5个竖条或读数不稳定，则测量值是错
误的。

七、质量控制有时要求知道目标值与实际厚度的差别，可以利用差
值模式进行测量，步骤如下:
1、开机，仪器自检。

2、按DIFF键，屏幕显示DIFF OFF或DIFF,然后是厚度值及单位。

3、重复步骤7.2,开,关差值模式。

4、假定显示DIFF开，MM闪动，使用上下箭头输入目标厚度。

5、按SEND键确定后，即可以使用差值功能进行测量，具体操作如步骤
6。

6、要解除差值模式，再按SEND键。

八、每次测量完毕后，关机。

用干净的细布将探头上粘的耦合剂擦拭干净。

超声波测厚仪校准方法嘿，你要是在工业检测或者材料测量领域混过，那肯定听说过超声波测厚仪这玩意儿。

这就好比医生的听诊器，是我们了解材料厚度的得力助手呢。

今天呀，我就来给你唠唠这超声波测厚仪的校准方法，这可重要得很呐！咱先得知道，为啥要校准这测厚仪呢？你想啊，如果这个测厚仪不准，就像你拿了个不准的秤去称东西，那得出的结果肯定是错得离谱啊。

在工业生产里，材料厚度的数据不准确，那可能就会导致整个工程出大问题，这可绝不是闹着玩的！那校准这超声波测厚仪得有些啥准备呢？首先得有标准试块。

这标准试块就像是一把标准的尺子，专门用来衡量测厚仪准不准的。

而且这试块的厚度得是精确知道的，就像我们知道1米到底有多长一样精确。

我有个朋友小李，他刚开始搞这个超声波测厚仪校准的时候，就没太重视标准试块，随便拿了个不太靠谱的试块，结果校准出来的数据那叫一个乱啊，自己还纳闷儿怎么回事呢。

这就是告诉我们，标准试块可是校准的关键，可不能马虎对待。

拿到标准试块后，就开始动手校准啦。

把测厚仪的探头擦干净，这就好比你要写字，得先把笔擦干净一样。

要是探头上有脏东西，就像有东西挡着眼睛一样，那测出来的数据肯定不准啊。

然后在标准试块上涂上适量的耦合剂。

耦合剂这东西就像是一个桥梁，把探头和试块连接起来，让超声波能顺利地在它们之间传播。

你要是耦合剂涂得太多或者太少，就像桥修得歪歪扭扭的，超声波传输就会受影响。

我记得有次和老张一起校准的时候，他就涂耦合剂涂得太多了，结果测出来的数据波动很大。

老张还嘟囔着：“这是咋回事啊？”我就跟他说：“你看你，耦合剂都快成糊了，能测准才怪呢！”探头放在标准试块上的时候也要注意姿势哦。

要放得平稳、垂直，就像盖房子打地基得打得平平整整一样。

要是探头歪了，那超声波传播的路径就不对了，就像你开车走歪路一样，肯定到不了正确的目的地。

我有次看到一个新手小王校准的时候，探头就没放好，测出来的数据跟标准值差了好多。

我就跟他说：“小王啊，你这探头放得就像个醉汉似的，怎么能测准呢？”接下来就是调整测厚仪的参数了。

超声波测厚仪校验规程1.0目的规范超声波测厚仪的校准操作，确保超声波测厚仪的有效性和准确性。

2.0范围对新购或年检的超声波测厚仪进行校验。

3.0技术要求精度：1.2mm～200mm ±（0.5%厚度值+0.1mm）4.0应用器材4.1 标准试块试块厚度mm 2.0 10 505.0校验方法5.1 外观检查配件齐全，外观不得有硬碰伤和变形，所有紧固件及接口件不得松脱和脱落。

5.2 测量精度取最大误差. ︱仪器示值-标称值︱=误差5.3校验报告最大误差在允许值范围内，则该超声波测厚仪合格;最大误差超出说明书要求则为不合格;校验合格的仪器,应出具校验报告，校验不合格的仪器不得使用.5.4超声波测厚仪校验周期为1年。

当测厚仪存放时间超过1年时，使用前必须重新校验。

当被测量材料的声速与普通钢声速（5900m/s）不同时,应用已知厚度的被测材料重新校验。

6.0参考文件JJF1071国家计量校准规范编写规则JJF1001通用计量术语及定义GBT/T8170数值修约规则与极限数值的表示和判定超声波测厚仪使用手册。

7.0记录表格超声波测厚仪校验记录超声波测厚仪校验报告超声波测厚仪校验记录仪器型号生产厂家出厂编号使用单位校验规程：超声波测厚仪校验规程外观□完好；□损坏测试（mm）标称值 2.0 10.0 50.0 最大误差：mm 仪器示值检验员：复核：校验日期：年月日超声波测厚仪校验报告仪器型号生产厂家出厂编号使用单位校验规程：超声波测厚仪校验规程外观□完好；□损坏测试误差（mm）小于0.5T % +0.1mm最大误差：mm结论：□合格；□不合格.注：1）有效期1年。

2）当测厚仪存放时间超过1年时，使用前必须重新校验。

3）当被测量材料的声速与普通钢声速（5900m/s）相差较大时时,应用已知厚度的被测材料重新校验检验员：审批：校验日期：年月日曝光曲线试验记录管电压KV KV KV 曝光量mA分 5 10 15 25 5 10 15 25 5 10 15 25 对应厚度mm注：焦距600mm；显影20℃ 5分钟；胶片： T3 型；铅增感屏0.03/0.1；底片黑度：3.0。

超声波测厚仪使用方法
超声波测厚仪是一种用于测量物体厚度的仪器，其使用方法如下：
1. 准备工作：打开测厚仪的电源开关，并根据需要调节仪器的工作模式和参数。

2. 对准测量位置：将测厚仪的传感器对准需要测量的物体表面，确保传感器与物体保持垂直，并且传感器覆盖范围内没有任何障碍物。

3. 调整参数：根据需要调整测厚仪的工作参数，比如声速、模式、增益等。

这些参数的调整会影响测量结果的准确性和灵敏度。

4. 进行测量：按下测量按钮或触摸屏上的测量指令，测厚仪会发射超声波信号，并通过接收器接收回波信号。

根据回波信号的特征，测厚仪能够计算出物体的厚度。

5. 记录和分析结果：将测量结果记录下来，并根据需要进行进一步的分析和处理。

某些测厚仪具备数据存储和传输功能，可以将测量结果保存到计算机或其他设备中。

6. 清理和维护：使用完毕后，及时清理测厚仪的传感器和外壳，以保持其工作性能和寿命。

定期进行校准和维护，以确保测厚仪的准确性和可靠性。

需要注意的是，超声波测厚仪在使用过程中应遵循相关操作规范和安全措施，以确保使用安全和测量结果的准确性。

不同型号和品牌的测厚仪可能具有不同的使用方法和特点，因此在具体操作时，应参考测厚仪的说明书或咨询相关专业人士的指导。

测厚仪校正的使用方法概述说明以及解释1. 引言1.1 概述本篇文章旨在介绍测厚仪校正的使用方法，解释其重要性，并提供详细的步骤和注意事项。

测厚仪是一种用于测量物体厚度的仪器，广泛应用于工业生产、质量控制以及材料研究等领域。

为了确保测量结果的准确性和可靠性，对测厚仪进行校正是必不可少的。

通过本篇文章的阅读，读者将能够全面了解如何正确地进行测厚仪校正，避免误差和干扰因素对测量结果产生影响。

1.2 文章结构本文分为五个主要部分，包括引言、测厚仪校正的使用方法、正文部分一（例如测厚仪校正步骤详解）、正文部分二（例如测厚仪常见问题及解决办法）以及结论。

引言部分将对本篇文章进行概述并给出文章结构说明。

1.3 目的本篇文章的目的在于：- 提供一个全面且清晰的指南，介绍测厚仪校正的使用方法；- 解释为何测厚仪校正对于保证测量准确性的重要性；- 提供详细的步骤和注意事项，以帮助读者正确进行测厚仪校正；- 解答常见问题，并给出相应的解决办法；- 结论部分总结文章内容，探讨主题意义和使用前景展望，并指出未来进一步研究的方向。

2. 测厚仪校正的使用方法2.1 什么是测厚仪校正测厚仪校正是指通过对测厚仪进行一系列的操作和调整，使其能够准确地测量物体的厚度，并保证测量结果与实际情况相符。

校正过程通常需要使用专门的校准块或标准样品来验证和调整测厚仪的性能。

2.2 测厚仪校正的重要性测厚仪的校正是确保其精确度和可靠性的关键步骤。

由于时间、环境等因素可能导致测厚仪产生偏差，未经过及时和准确的校正将会导致误差累积，并对测量结果产生不可忽视的影响。

适时对测厚仪进行校正可以提高测试结果的精度，确保测试数据与实际情况相符，从而为科学研究、工程设计以及质量控制提供可靠依据。

2.3 测厚仪校正的步骤和注意事项测厚仪校正通常包括以下步骤：首先，确认所用校准块或标准样品与被测物体具有相似的特性和材质。

如果可能，最好使用与实际应用相同或更接近的样品进行校准。
