悬臂施工

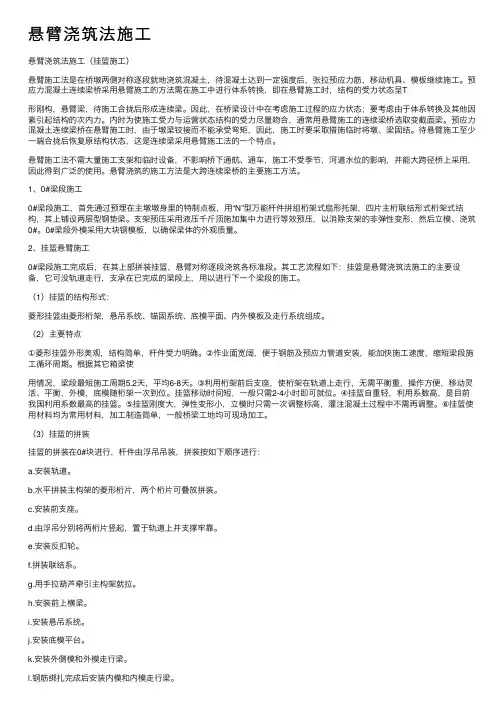

悬臂浇筑法施⼯悬臂浇筑法施⼯（挂篮施⼯）悬臂施⼯法是在桥墩两侧对称逐段就地浇筑混凝⼟，待混凝⼟达到⼀定强度后，张拉预应⼒筋，移动机具、模板继续施⼯。

预应⼒混凝⼟连续梁桥采⽤悬臂施⼯的⽅法需在施⼯中进⾏体系转换，即在悬臂施⼯时，结构的受⼒状态呈T形刚构，悬臂梁，待施⼯合拢后形成连续梁。

因此，在桥梁设计中在考虑施⼯过程的应⼒状态；要考虑由于体系转换及其他因素引起结构的次内⼒。

内时为使施⼯受⼒与运营状态结构的受⼒尽量吻合，通常⽤悬臂施⼯的连续梁桥选取变截⾯梁。

预应⼒混凝⼟连续梁桥在悬臂施⼯时，由于墩梁铰接⽽不能承受弯矩，因此，施⼯时要采取措施临时将墩、梁固结。

待悬臂施⼯⾄少⼀端合拢后恢复原结构状态，这是连续梁采⽤悬臂施⼯法的⼀个特点。

悬臂施⼯法不需⼤量施⼯⽀架和临时设备，不影响桥下通航、通车，施⼯不受季节，河道⽔位的影响，并能⼤跨径桥上采⽤，因此得到⼴泛的使⽤。

悬臂浇筑的施⼯⽅法是⼤跨连续梁桥的主要施⼯⽅法。

1、0#梁段施⼯0#梁段施⼯，⾸先通过预埋在主墩墩⾝⾥的特制点板，⽤“N”型万能杆件拼组桁架式扇形托架，四⽚主桁联结形式桁架式结构，其上铺设两层型钢垫梁。

⽀架预压采⽤液压千⽄顶施加集中⼒进⾏等效预压，以消除⽀架的⾮弹性变形，然后⽴模、浇筑0#。

0#梁段外模采⽤⼤块钢模板，以确保梁体的外观质量。

2、挂篮悬臂施⼯0#梁段施⼯完成后，在其上部拼装挂篮，悬臂对称逐段浇筑各标准段。

其⼯艺流程如下：挂篮是悬臂浇筑法施⼯的主要设备，它可没轨道⾛⾏，⽀承在已完成的梁段上，⽤以进⾏下⼀个梁段的施⼯。

（1）挂篮的结构形式：菱形挂篮由菱形桁架，悬吊系统、锚固系统、底模平⾯、内外模板及⾛⾏系统组成。

（2）主要特点①菱形挂篮外形美观，结构简单，杆件受⼒明确。

②作业⾯宽阔，便于钢筋及预应⼒管道安装，能加快施⼯速度，缩短梁段施⼯循环周期。

根据其它箱梁使⽤情况，梁段最短施⼯周期5.2天，平均6-8天。

③利⽤桁架前后⽀座，使桁架在轨道上⾛⾏，⽆需平衡重，操作⽅便，移动灵活、平衡，外模，底模随桁架⼀次到位。

悬臂施工工艺流程
《悬臂施工工艺流程》
悬臂施工是一种常见的建筑工程施工工艺，它适用于需要在高空或水面上进行施工的项目，如桥梁、船坞等。

悬臂施工工艺流程包括以下步骤：
1. 确定施工计划：在进行悬臂施工之前，首先需要根据工程的要求确定施工计划，包括施工的时间、地点、工作内容等。

2. 安装悬臂设备：施工现场需要搭建悬臂设备，包括悬臂机、吊装设备等。

在安装悬臂设备时，需要根据工程的实际情况进行布置，确保设备的稳定和安全。

3. 悬挑悬臂：在悬臂设备安装完成后，需要进行悬挑悬臂的工作。

这一步需要严格按照设计要求和安全规范进行操作，确保悬挑悬臂的稳固和安全。

4. 进行施工作业：一旦悬臂设备安装完成并通过验收，就可以进行施工作业了。

在进行施工作业时，需要严格按照工艺流程和安全规范进行操作，确保施工的质量和安全。

5. 拆除悬臂设备：当施工作业完成后，需要拆除悬臂设备。

在进行拆除悬臂设备时，同样需要严格按照安全规范进行操作，确保拆除过程的安全。

悬臂施工工艺流程是一个比较复杂的工程施工过程，需要施工
人员具备丰富的经验和专业的知识。

只有严格按照工艺流程进行操作，才能确保施工的质量和安全。

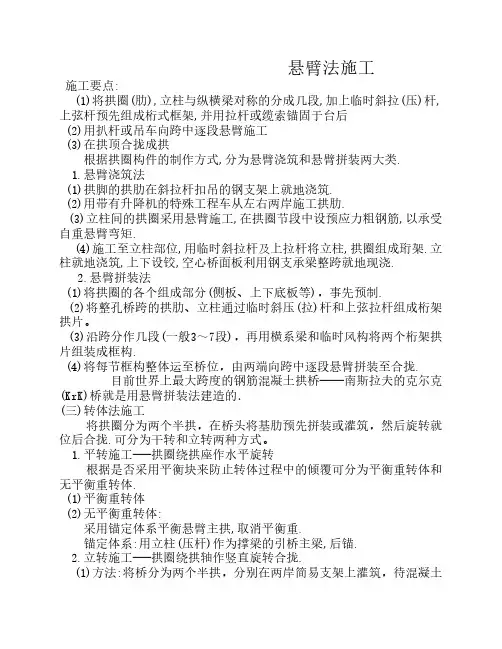

悬臂法施工施工要点:(1)将拱圈(肋),立柱与纵横梁对称的分成几段,加上临时斜拉(压)杆,上弦杆预先组成桁式框架,并用拉杆或缆索锚固于台后(2)用扒杆或吊车向跨中逐段悬臂施工(3)在拱顶合拢成拱根据拱圈构件的制作方式,分为悬臂浇筑和悬臂拼装两大类.1.悬臂浇筑法(1)拱脚的拱肋在斜拉杆扣吊的钢支架上就地浇筑.(2)用带有升降机的特殊工程车从左右两岸施工拱肋.(3)立柱间的拱圈采用悬臂施工,在拱圈节段中设预应力粗钢筋,以承受自重悬臂弯矩.(4)施工至立柱部位,用临时斜拉杆及上拉杆将立柱,拱圈组成珩架.立柱就地浇筑,上下设铰,空心桥面板利用钢支承梁整跨就地现浇.2.悬臂拼装法(1)将拱圈的各个组成部分(侧板、上下底板等)，事先预制.(2)将整孔桥跨的拱肋、立柱通过临时斜压(拉)杆和上弦拉杆组成桁架拱片。

(3)沿跨分作几段(一般3～7段)，再用横系梁和临时风构将两个桁架拱片组装成框构.(4)将每节框构整体运至桥位，由两端向跨中逐段悬臂拼装至合拢.目前世界上最大跨度的钢筋混凝土拱桥——南斯拉夫的克尔克(KrK)桥就是用悬臂拼装法建造的．(三)转体法施工将拱圈分为两个半拱，在桥头将基肋预先拼装或灌筑，然后旋转就位后合拢.可分为干转和立转两种方式。

1.平转施工---拱圈绕拱座作水平旋转根据是否采用平衡块来防止转体过程中的倾覆可分为平衡重转体和无平衡重转体.(1)平衡重转体(2)无平衡重转体:采用锚定体系平衡悬臂主拱,取消平衡重.锚定体系:用立柱(压杆)作为撑梁的引桥主梁,后锚.2.立转施工---拱圈绕拱轴作竖直旋转合拢.(1)方法:将桥分为两个半拱，分别在两岸简易支架上灌筑，待混凝土结硬后，在半拱两端拉一钢索为临时系杆以承受推力,然 后借复式滑车和钢丝绳使两个半拱在立面上旋转合拢.(2)问题:跨径增大后拱肋过长,竖向转动不易控制,只适合于中小跨径的桥.(四)劲性骨架法1.方法:用劲性材料(如型钢、钢管等)在桥位上先用无支架方法架设以形成钢骨架拱，然后围绕骨架浇筑混凝土，即把劲性骨架作为混凝土的钢筋骨架，埋入混凝土中。

悬臂施工方案1. 引言悬臂施工是一种常用的施工方法，广泛应用于桥梁、高层建筑等工程中。

本文将介绍悬臂施工的基本原理、施工步骤以及相关的安全措施。

2. 悬臂施工的基本原理悬臂施工是指在施工过程中，将悬臂架设在已建成的部分结构上，利用悬挑臂向前延伸，逐步建设未完成的部分结构。

这种施工方法主要依靠悬挑片的强度和稳定性来保证施工的安全进行。

3. 悬臂施工的施工步骤3.1. 准备工作在进行悬臂施工前，需要进行一系列的准备工作。

首先，需要对施工现场进行勘测和测量，确保施工平面的精确度。

其次，需要进行悬臂设备和材料的准备，包括悬臂机、起重设备、施工材料等。

最后，根据悬挑片的设计和施工要求制定详细的施工方案。

3.2. 安装悬臂设备在悬臂施工开始前，需要先安装悬臂设备。

悬臂机是悬挑片的主要承载设备，它需要通过脚手架或者起重机将悬挑臂吊装到预定位置。

在安装过程中，需要保证设备的稳定性和安全性。

3.3. 安装模板和施工钢筋在悬臂施工开始前，需要先安装模板和施工钢筋。

模板是悬挑片的支撑结构，需要根据悬挑片的形状和尺寸进行设计和制作。

施工钢筋是悬挑片的主要受力元件，需要按照设计要求进行布置和焊接。

3.4. 浇筑混凝土在模板和钢筋安装完成后，可以进行混凝土浇筑。

混凝土的配制和浇注需要按照相关规范和要求进行。

在浇筑过程中，需要控制好混凝土的流动性和坍落度，并及时排除气泡和空洞。

3.5. 悬臂施工移动当混凝土达到一定强度后，可以进行悬臂施工的移动。

移动的过程中需要注意保持整体的平衡和稳定，及时对施工现场进行调整和加固。

3.6. 清理和总结悬臂施工结束后，需要对施工现场进行清理和总结。

清理工作包括清除残留的模板、钢筋和混凝土等材料，保持施工现场的整洁。

总结工作包括对施工过程中的问题和经验进行总结和归纳，为后续施工提供参考。

4. 悬臂施工的安全措施在悬臂施工过程中，需要注意以下安全措施：•施工现场应设置警示标志，明确指示施工区域，确保人员和设备的安全。

悬臂施工法的概念
悬臂施工法是一种在建筑工程中常用的施工方法，它主要用于在无支撑的情况下进行横向或纵向的施工。

该方法通过在建筑物上悬挂一定长度的悬臂梁或悬挑梁，利用悬挂点的支撑力来承担施工过程中的荷载，并实现施工操作。

悬臂施工法的主要特点包括以下几点：
1. 无需临时支撑：悬臂施工法能够在无支撑的情况下进行施工，减少了对临时支撑结构的需求，提高了施工效率。

2. 节约材料和人力：由于无需搭建临时支撑结构，悬臂施工法能够减少对支撑材料和人力的需求，降低了施工成本。

3. 灵活性高：悬臂施工法适用于不同类型的建筑工程，可以根据具体情况进行调整和改变，具有较高的灵活性。

4. 施工范围广：悬臂施工法适用于大跨度、高层建筑、桥梁等各种工程项目，能够满足不同施工需求。

总之，悬臂施工法通过利用悬挂点的支撑力来实现无支撑的施工，具有节约材料和人力、灵活性高等优点，是一种常用的施工方法。

8.3 悬臂施工法悬臂施工法是从桥墩开始对称地、不断悬出接长的施工方法。

悬臂施工法一般分为悬臂浇筑法和悬臂拼装法，悬臂浇筑是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后，张拉预应力筋，移动机具、模板继续施工。

悬臂拼装法则是将预制节段块件，从桥墩两侧依次对称安装节段，张拉预应力筋，使悬臂不断接长，直至合拢。

预应力混凝土连续梁桥采用悬臂施工的方法需在施工中进行体系转换，即在悬臂施工时，结构的受力状态呈T形刚构，悬臂梁，待施工合拢后形成连续梁。

因此，在桥梁设计中要考虑施工过程的应力状态，要考虑由于体系转换及其它因素引起结构的次内力。

预应力混凝土连续梁桥在悬臂施工时，由于墩梁铰接而不能承受倾覆弯矩，因此，施工时要采取措施临时将墩、梁固结，待悬臂施工至少一端合拢后恢复原结构状态，这是连续梁采用悬臂施工的一个特点。

悬臂施工法不需大量施工支架和临时设备，不影响桥下通航、通车，施工不受季节、河道水位的影响，并能在大跨径桥上采用，因此得到了广泛的使用。

悬臂法施工的推广应用，大大加快了桥梁向大跨、高难度发展的步伐。

目前不仅用于悬臂体系桥梁的施工，而且还广泛应用于大跨径预应力混凝土连续梁桥、预应力混凝土连续刚构桥桥、混凝土斜拉桥以及钢筋混凝土拱桥的施工，是大跨连续梁桥的主要施工方法。

8．3．1 悬臂浇筑法1．悬臂浇筑法的特点悬臂浇筑法(简称悬浇)适用于大跨径的预应力混凝土悬臂梁桥、连续梁桥、T型刚构桥、连续刚构桥等结构。

其施工特点是无须建立落地支架，无须大型起重与运输机具，主要设备是一对能行走的挂篮。

挂篮可在已经张拉锚固并与墩身连成整体的梁段上移动，绑扎钢筋、立模、浇筑混凝土、预施应力都在挂篮上进行。

完成本段施工后，挂篮对称向前各移动一节段，进行下一对梁段施工，如此循序前进，直至悬臂梁段浇筑完成。

悬浇施工方法特别适合于宽深河流和山谷，施工期水位变化频繁不宜水上作业河流，以及通航频繁且施工时需留有较大净空等河流上桥梁的施工。

悬臂施工法一、概述悬臂施工是在已建桥墩顶部，沿桥梁跨径方向，对称逐段施工的方法，所以也称为分段施工法。

每延伸一段，待混凝土达到强度后施加预应力与已成部分形成整体。

悬臂对称施工根据施工方法的不同可分为悬臂浇筑和悬臂拼装两类。

悬臂浇筑是在桥墩两侧利用挂篮，对称浇筑混凝土，待混凝土达到张拉强度后张拉预应力筋，而后移动挂篮继续下一段的悬臂浇筑。

悬臂拼装是利用吊机将预制块在桥墩两侧对称吊装，张拉预应力筋后使悬臂不断接长。

对预应力混凝土连续梁桥来讲，悬臂施工时墩和梁铰接，不能承受施工荷载产生的不平衡弯矩，因此，施工过程中墩和梁应临时固结，以承受施工荷载产生的不对称负弯矩，待悬臂施工至少一端合拢后恢复原状态。

悬臂施工时，结构呈T形刚架，待合拢后形成连续梁，因此采用悬臂施工时，在施工过程中存在体系转换。

预应力混凝土连续梁采用这种方法时，应考虑由于体系转换及其它因素引起的结构次内力及施工过程的应力状态，及时调整预应力以适应这一转换，同时，为使结构施工受力与运营状态的受力相吻合，悬臂施工的连续梁桥常选用变截面。

悬臂施工法最大的优点是施工不受季节、河道水位的影响，不影响桥下通航，不需大量的支架和临时设备，因此这种施工方法在国内外都得到了广泛的应用。

悬臂施工方法是大跨连续梁桥主要施工方法，其中悬臂浇筑法更具有竞争实力。

(一)悬臂拼装法悬臂拼装法利用移动式悬拼吊机将预制梁段起吊至桥位，然后采用环氧树脂胶及钢丝束预施应力连接成整体。

采用逐段拼装，一个节段张拉锚固后，再拼装下一节段。

悬臂拼装的分段，主要决定于悬拼吊机的起重能力，一般节段长2～5m。

节段过长则自重大，需要悬拼吊机起重能力大，节段过短则拼装接缝多，工期也延长。

一般在悬臂根部，因截面积较大，节段长度采用较短，以后向端部逐渐增长。

(二)悬臂浇筑法悬臂浇筑采用移动式挂篮作为主要施工设备，以桥墩为中心，对称向两岸利用挂篮逐段浇筑梁段混凝土，待混凝土达到要求强度后，张拉预应力束，再移动挂篮，进行下一节段的施工。

1悬臂施工法（定义+特点）p6定义：悬臂施工法是从桥墩开始向跨中不断接长梁体构件（包括拼装与现浇）的悬出架桥法。

有平衡悬臂施工和不平衡悬臂施工、悬臂浇筑施工和悬臂拼装施工之分。

主要特点：1桥梁在施工过程中，主梁或桥墩固接，或在桥墩附近支承，在主梁上将产生负弯矩。

因此，该施工法适用于运营状态下的结构受力与施工状态比较接近的桥梁，如连续梁、悬臂梁、刚构桥等。

2对非墩、梁固接的预应力混凝土梁桥，在施工时需采取措施，使墩、梁临时固接，保证施工期结构的稳定3对施工中墩梁固接的桥墩可能承受因施工而产生的弯矩。

悬臂浇筑施工简单，结构整体性好，施工中可不断调整位置；悬臂拼装施工速度快，桥梁上下部可平行作业，但施工精度要求比较高；悬臂施工法可不用或少用支架，施工不影响通航和桥下交通，节省施工费用，降低工程造价。

2悬臂梁和连续梁采用有支架现浇的方法p1481悬臂梁连续梁的上部结构在支架上浇筑好时，由于桥墩为刚性支点，桥跨下的支架为弹性支承，在混凝土浇筑时，支架会产生不均匀沉降。

因此，在浇筑混凝土应从跨中向两端墩台进行。

同时，其相邻跨也应从跨中或悬臂断向墩台进行，在桥墩处设置接缝，在支架沉降稳定后，再浇筑墩顶处的接缝混凝土。

2大跨径梁桥除在桥墩处设置接缝外，还可在支架的硬支点附近设置接缝。

梁端间的接缝一般宽0.8-1.0m，两端用模板隔开，并且留出分布加强钢筋的孔道。

浇筑时，先将两端浮浆除掉，凿毛，清洗，绑扎接缝的加强钢筋，浇筑接缝混凝土。

当悬臂梁设有挂梁时，须待悬臂梁混凝土强度达70%以上方可进行挂梁施工。

3在条件许可是，可在三跨及三跨以下连续梁按横向分两次进行浇筑。

两次施工的接触面设置工作缝，每次浇筑应按上述原则进行。

分段连续浇筑。

每一端连续施工混凝土浇筑时间要控制在初凝时间内。

3简支梁混凝土浇筑方法p149浇筑方法一般有：分层浇筑法、斜层浇筑法、单元浇筑法分层浇筑法：对于跨径不大的简支梁桥，可在钢筋全部绑扎完成后，沿一跨全长分层浇筑，在跨中合龙。
