第 １ 页 共 7 页专业班级____________ 考生姓名：____________ 学 号_______一． 选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A 、功率B 、电流C 、电能D 、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A 、相位B 、相序C 、频率D 、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

____d_____。

A 、380V B 、220V C 、110V D 、36V 以下 5．关于提高功率因数的说法，正确的是 （ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A ．频率失真B 、相位失真C 、波形过零时出现的失真D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。

A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。

a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈第 ２ 页 共 7 页∞9．单稳态触发器的输出状态有（ a ）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。

(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。

(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I（3）电压U R 和U L 。

一、填空题一、电路如图1所示，U= 伏。

答案：5V二、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。

答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，U AB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。

3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。

答案：I= 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。

4、如图4所示电路，那么B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 假设在A 、C 间加10V 的电压时，那么图中电流I= A 。

答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。

五、如图5为一实际的电压源，假设将它转换为电流源，那么电流源的I S = A ，R 0= Ω。

答案：I S = 10 A ，R 0= Ω。

六、如图6所示图中，假设U=10V ，I=2A ，那么元件A 的功率P A = W ，此元件是 （吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。

答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。

7、如图7所示的电路中，已知I 1=0.01A ，I 2=0.3A ，那么I 3= A 答案：I 3= A 。

八、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

九、有只额定值别离为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。

年国家开放大学电大《电工电子技术》复习题库1电工电子技术复习题及答案电工电子技术复习复习题 1 1一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1 1 、在图示电路中，已知 U S= 2 V， I S= 2 A。

A、B 两点间的电压 U AB为 ()。

(a) 3 V(b) 1 V(c) 2 V1 1 题2 2 题2 2 、在图示电路中， U S， I S均为正值，其工作状态是 ()。

(a) 电压源发出功率(b) 电流源发出功率 (c) 电压源和电流源都不发出功率3 3 、半导体二极管的主要特点是具有（）。

(a)电流放大作用(b)单向导电性(c)电压放大作用 4 4 、旋转磁场的转速 n 1与极对数 p和电源频率 f的关系是() 。

(a) nfp160(b) nfp1602(c) npf1605 5 、若把电路中原来电位为－2 V 的一点改为电位参考点，则改后的电路中，各点电位比原来()。

(a) 变高(b) 变低(c) 不能确定 6 6 、某三相电源的电动势分别为 e tA20 314 16 sin( ) V， e B= 20 sin (314 t －104 ) ， e tC V 20 314 136 sin( ) ，当t= 13 s时，该三相电动势之和为()。

(a) 20 V(b) 202 V(c) 0 V 7 7 、某三角形联接的纯电容负载接于三相对称电源上，已知各相容抗 _ C = 6 ，线电流为 10A，则三相视在功率 ()。

(a) 1 800 VA(b) 600 VA(c) 600 W 8 8 、图示电路中， R = _ L = _ C = 1 ，则电压表的读数为 ()。

(a) 0(b) 1(c) 2UISS+BAIU SS..1 1+ZjABCUR.c C LI._+－2 0jjLCR RVV__+－。

28 8 题9 9 题9 9 、图示正弦电路中， R _ L 10， U UAB BC，且 U与 I同相，则复阻抗Z为 ()。

一．判断正误：1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。

（错）6、正弦量可以用相量表示，因此可以说，相量等于正弦量。

（错）7、中线的作用就是使不对称Y接三相负载的端电压保持对称。

（对）8、电动机的额定功率指的是电动机轴上输出的机械功率。

（对）9、无论在任何情况下，三极管都具有电流放大能力。

（错）10组合逻辑电路的输出只取决于输入信号的现态。

（对）二、单项选择：1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A ．频率失真 B 、相位失真 C 、波形过零时出现的失真 D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。

A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。

a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈－＋∞+u Ou i9．双稳态触发器的输出状态有（ b ）A 、一个稳态、一个暂态B 、两个稳态，1态或0态C 、只有一个稳态D 、没有稳态10．和逻辑式AB 表示不同逻辑关系的逻辑式是（B ）。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

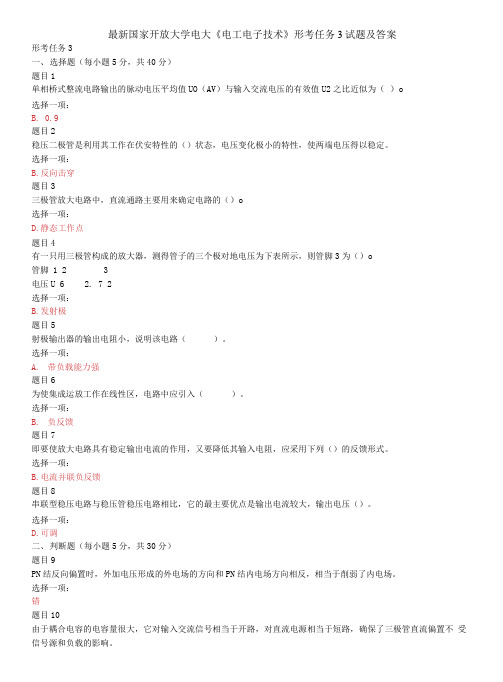

最新国家开放大学电大《电工电子技术》形考任务3试题及答案形考任务3一、选择题（每小题5分，共40分）题目1单相桥式整流电路输出的脉动电压平均值UO（AV）与输入交流电压的有效值U2之比近似为（）o选择一项：B. 0.9题目2稳压二极管是利用其工作在伏安特性的（）状态，电压变化极小的特性，使两端电压得以稳定。

选择一项：B.反向击穿题目3三极管放大电路中，直流通路主要用来确定电路的（）o选择一项：D.静态工作点题目4有一只用三极管构成的放大器，测得管子的三个极对地电压为下表所示，则管脚3为（）o管脚1 2 3电压U 6 2. 7 2选择一项：B.发射极题目5射极输出器的输出电阻小，说明该电路（）。

选择一项：A.带负载能力强题目6为使集成运放工作在线性区，电路中应引入（）。

选择一项：B.负反馈题目7即要使放大电路具有稳定输出电流的作用，又要降低其输入电阻，应采用下列（）的反馈形式。

选择一项：B.电流并联负反馈题目8串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压（）。

选择一项：D.可调二、判断题（每小题5分，共30分）题目9PN结反向偏置时，外加电压形成的外电场的方向和PN结内电场方向相反，相当于削弱了内电场。

选择一项：错题目10由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。

选择一项：错题目11甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。

选择一项：错题目12当电路引入深度负反馈时，放大倍数Af可以认为与原放大倍数A无关，它取决于反馈回路的反馈系数F的大小。

选择一项：对题目13集成运放的偏置电路主要为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。

选择一项：错题目14方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。

专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

a (A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。

(10分) 2．如图所示R－L 串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。

(10分)求：（1）阻抗Z L 及Z ； （2）电路电流I（3）电压U R 和U L 。

专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。

(10分)aI3b2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。

(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR 和UL。

U L URUI3、图示电路原已稳定，t = 0 时将开关S 闭合。

《电工电子技术基础》期末考试试卷(闭卷)的首端引出的三根导线叫做___相__线。

4、(1011)2=(11)10。

5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能____元件，电阻是__耗能____元件。

6、为了反映功率利用率把有功功率和视在功率的比值叫功率因数。

7、正弦交流电的三要素是振幅、频率和初相。

8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。

9、基本门电路有与门、或门和非门。

10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。

11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。

12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。

13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。

正弦交流电的三要素是指最大值、角频率、初相位。

14、工频电流的频率f=50Hz。

15、设u=311sin314tV，则此电压的最大值为311V，频率为50HZ，初相位为0。

16、在如图所示的电路，已知I1=1A，I2=3A，I5=4.5A，则I3=4A，I4=0.5A，则I6=3.5A。

17、半导体三极管是由发射极、基极、集电极三个电极，发射结、集电结两个PN结构成。

1819、但其输出特性较为复杂，可分为放大区外，还有截止区和饱和区。

20、二极管具有单相导电性特性。

二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（B）。

20KΩ20KΩ+30V-A．5VB.10VC.15VD.30V2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（D）。

A.线电压超前相电压300B.线电压滞后相电压300C.线电流超前相电流300D.线电流滞后相电流3003、叠加定理可以用在线性电路中不能叠加的是（C ）。

A 、电压B 、电流C 、功率D 、电动势4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i （C ）。

电大电工电子技术试题（三）期末复习考试资料电工电子技术模拟题（三）一、填空题(每空2分，共20分)1.稳压二极管有一个相对普通二极管较低的(反向击穿)电压。

在特性曲线上，其反向击穿特性曲线很陡，击穿后在安全的工作电流范围内，能够保证电压变化(很小)。

2.运放电路时常用到的三项理想化指标是开环差模电压放大倍数Aod为（无穷大）；差模输入电阻Rid（无穷大）；差模输出电阻Rod为（零）。

3.组合逻辑电路的特点是：从逻辑功能上看：（输出）只与（当时）输入的逻辑值有关，而与该时刻之前的输入及电路状态均（无关）。

4．D触发器1.具有（置位）、（复位）两种功能二、单项选择题（每题4分，共20分）1、图1所示电路中，电流表正负接线端用“+”、“-”号标出。

今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（C）正确。

A.I1=10A，U=-6VB.I1=-10A，U=6VC.I1=10A，U=12VA•3ΩUI1+-20V3Ω24V3Ω6Ω10Ω图12Ω2、图2所示电路中，判断电阻R中流通的电流及消耗的功率为（B）。

R+2V-A.0A，2W1AB.1A，2W图2C.1A，4W3、在正弦交流纯电容电路中，电压与电流的关系是（C）。

A.i=B.I=C.I=UωC4、已知电路某元件的电压u和电流i分别为u=141co（314t+600）V，i=7in（314t-1200）A，则该元件的性质是（A）。

A.电容B.电感C.电阻5、在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（C）。

A.4AB.12AC.0A三、计算题（每题15分，共30分）1、用戴维南定理求图3-1电路中R5所在支路的电流。

已知R1=R2=R4=R5=5Ω，BR3=10Ω，U=6.5V。

R3R1DAR5R4R2C+-U图3-1解：断开R5，求开路电压UO和入端电阻R0UBD=U≈4.33VUCD=U=3.25VUBC=UBD+UDC=UBD-UCD=1.08V将U短路R0=（R1//R3）+（R2//R4）≈5.83Ω求出电流I5为I5==≈0.1A2、一台三相异步电动机，磁极对数p=2，工作额定电压为380V，额定频率为50Hz，已知额定转速为1450r/min，求其同步转速和额定转差率？解：1）同步转速n1===1500r/min2）额定转差率N===0.033四、简答题（每题5分，共30分）1、负载增加的涵义是什么？在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小？负载增加意指电路的输出功率增加。
