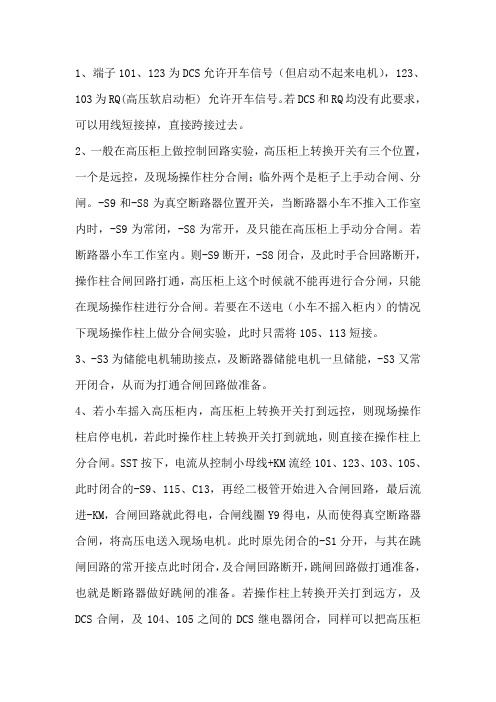

1、端子101、123为DCS允许开车信号（但启动不起来电机），123、103为RQ(高压软启动柜) 允许开车信号。
若DCS和RQ均没有此要求，可以用线短接掉，直接跨接过去。
2、一般在高压柜上做控制回路实验，高压柜上转换开关有三个位置，一个是远控，及现场操作柱分合闸；临外两个是柜子上手动合闸、分闸。
-S9和-S8为真空断路器位置开关，当断路器小车不推入工作室内时，-S9为常闭，-S8为常开，及只能在高压柜上手动分合闸。
若断路器小车工作室内。
则-S9断开，-S8闭合，及此时手合回路断开，操作柱合闸回路打通，高压柜上这个时候就不能再进行合分闸，只能在现场操作柱进行分合闸。
若要在不送电（小车不摇入柜内）的情况下现场操作柱上做分合闸实验，此时只需将105、113短接。
3、-S3为储能电机辅助接点，及断路器储能电机一旦储能，-S3又常开闭合，从而为打通合闸回路做准备。
4、若小车摇入高压柜内，高压柜上转换开关打到远控，则现场操作柱启停电机，若此时操作柱上转换开关打到就地，则直接在操作柱上分合闸。
SST按下，电流从控制小母线+KM流经101、123、103、105、此时闭合的-S9、115、C13，再经二极管开始进入合闸回路，最后流进-KM，合闸回路就此得电，合闸线圈Y9得电，从而使得真空断路器合闸，将高压电送入现场电机。
此时原先闭合的-S1分开，与其在跳闸回路的常开接点此时闭合，及合闸回路断开，跳闸回路做打通准备，也就是断路器做好跳闸的准备。
若操作柱上转换开关打到远方，及DCS合闸，及104、105之间的DCS继电器闭合，同样可以把高压柜合闸回路打通，从而合闸线圈得电，高压断路器合闸。
5、高压柜上转换开关打到远控，操作柱分闸，电流从控制小母线+KM 流经101、109、133、C12，在经二极管开始进入跳闸回路，最后流进-KM，跳闸回路就此得电，跳闸线圈Y1得电，从而使得真空断路器实现分闸，现场电机失电停运。
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
二次图内符号含义学习二次图前应该首先知道二次图内各符号所代表的含义或装置。
下面表格中列举了本图中一些常见符号：进线柜一次接线示意图进线开关柜交流电流回路1、计量回路计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。
检修或更换电度表时切记勿将电流互感器二次侧开路。
2、测量回路测量回路主要是将小电流传至综保装置，用于电流的检测。
后台显示的电流即取于此处。
3、线路保护回路此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。
4、母线保护回路同样是监控电流变化，达到故障设定值作用于跳闸或告警。
5、零序保护回路线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。
进线开关柜交流电压回路1、电度计量图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。
进线开关柜开入开出原理图1、综保装置外部开入开出接线图此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。
S为断路器储能触点，储能成功闭合，未储能断开。
QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。
6LP为开关柜上置检修状态压板。
2、综保装置内部开入开出接线图图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。
TWJ为跳位继电器，用于综保上跳位指示。
HWJ为合位继电器，用于综保上合位指示。
进线开关柜控制原理图上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。
QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。
二次图内符号含义
学习二次图前应该首先知道二次图内各符号所代表的含义或装置。
下面表格中列举了本图中一些常见符号：
进线柜一次接线示意图
进线开关柜交流电流回路
1、计量回路
计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。
检修或更换电度表时切记勿将电流互感器二次侧开路。
2、测量回路
测量回路主要是将小电流传至综保装置，用于电流的检测。
后台显示的电流即取于此处。
3、线路保护回路
此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。
4、母线保护回路
同样是监控电流变化，达到故障设定值作用于跳闸或告警。
5、零序保护回路
线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。
进线开关柜交流电压回路
1、电度计量
图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。
进线开关柜开入开出原理图
1、综保装置外部开入开出接线图
此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。
S为断路器储能触点，储能成功闭合，未储能断开。
QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。
6LP为开关柜上置检修状态压板。
2、综保装置内部开入开出接线图
图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。
TWJ为跳位继电器，用于综保上跳位指示。
HWJ为合位继电器，用于综保上合位指示。
进线开关柜控制原理图
上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。
QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸
线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。
合闸回路有两条，一条为就地手动合闸，一条为远方遥控合闸。
分闸回路有三条，一条为就地手动分闸，一条为远方遥控分闸，还有一条为保护回路分闸。
储能回路原理图
储能回路是断路器的动力部分，储能电机用于弹簧的储能。
智能状态显示器
上图为智能控制显示器的原理图，包括电缆室照明、加热，手车位置显示，断路器分合位显示，断路器储能指示和接地刀状态等。
智能控制显示器的作用就是能直观的看到各设备的状态，位置等信息，尤其对于倒闸操作方
面尤为重要。
总结：二次图对于运行人员来说很重要，设备机构、原理、工作方式等都可以从二次图中看到，看会了二次图也就说明你掌握了这个装置，在碰到问题的时候你可以有条不紊的去查找原因，缩短了故障处理时间。
