铝合金压铸件中气孔缺陷及压铸技术新发展
摘要：压铸铝合金有良好的使用性能和工艺性能，因此铝合金的压铸发展迅速，在各个工业部门中得到广泛的应用，用量远远高于其他有色合金，在压铸生产中占有极其重要的地位。铝合金压铸生产的工件常因气孔存在而导致报废。产生气孔的原因很多，在解决这一产品质量问题时常常无从下手，如何快速、正确地采取措施减少因气孔而造成的度品率，这是各铝合金压铸厂所关注的问题。
关键词：压铸铝合金；性能；气孔缺陷；精炼处理
1、压铸铝合金的性能及分类
长期以来,在我国由于压铸件本身中总是存在气孔的缺陷,所以它们经常地只是局限于一些装饰零件,受载荷不大的零件制造,故压铸铝合金的牌号发展一直停留在几个型号上。但是,随着生产的发展,压铸技术的掌握,人们在扩大压铸件的应用范围方面提出了更多的要求,如在自行车减轻自重的结构改进中,很重要的措施之一就是用铝合金代替钢材制作自行车的零件。
压铸铝合金除了应满足所制零件的工作性能要求外,为了能顺利地进行压力铸造,它还应具有如下的性能:
（1）在过热度不高,甚至处于固、液相线温度范围内时,它应有较好的塑性体流变性能,即在压力作用下,貌似粘稠的铝合金液仍具有优良的流动性,便于填充复杂的型腔,保证良好的压铸件表面质量,减少铸件内的收缩孔洞。同时改善压铸型的工作状况,提高其工作寿命；
（2）线收缩率小,并且有一定的高温强度,以免铸件产生裂纹和变形,提高铸件尺寸精度；
（3）结晶温度范围小，可以减少铸件中收缩孔洞产生的可能性；
（4）具有一定的高温固态强度，防止模具开模时推出铸件产生变形或破裂；（5）在常温下应具有一定的强度，以尽可能提高压铸件的机械强度和表面硬度；（6）与压铸型不发生化学反应,亲和力小,防止粘型和铸件、铸型相互合金化；（7）在高温熔融状态下不易吸气、氧化,以便能满足压铸时需长期保温的要求。
压铸铝合金有良好的使用性能和工艺性能，因此铝合金的压铸发展迅速，在各个工业部门中得到广泛的应用，用量远远高于其他有色合金，在压铸生产中占
有极其重要的地位。按所含基本元素可将铸造铝合金分为Al-Si合金、Al-Cu合金、Al-Mg合金、Al-Zn合金。
1.1 Al-Si合金
由于共晶Al-Si合金具有结晶温度间隔小、合金中硅相有很大的凝固潜热和较大的比热容、其线收缩系数也比较小的特点，因此其铸造性能一般要比其他铝合金的好，其充型性能也好，热裂、缩松倾向比较小。Al-Si共晶体中所含的脆性相(硅相)数量最少，质量分数仅为lO％左右，因而其塑性比其他铝合金好，组织中仅存的脆性相还可通过变质处理降低其脆性。实验表明Al-Si共晶体在其凝固点附近温度仍保持良好的塑性，这是其他铝合金所没有的。
铸造合金组织中常要有相当数量的共晶体，以保证其良好的铸造性能；共晶体数量的增加又会使合金变脆而降低力学性能，两者之间存在一定的矛盾。但是由于Al-Si共晶体有良好的塑性，能较好地兼顾力学性能和铸造性能两方面的要求，所以Al-Si合金是目前应用最为广泛的压铸铝合金。
我国压铸铝合金品种中，绝大多数以Al-Si合金为主，这类合金存在强度较低、切削性能不够好、螺纹加工困难等现象，所以近年来我国正在开发高强度合金。
1.2 Al-Zn合金
Al-Zn合金合金压铸件经自然时效后，可获得较高的力学性能。当其锌质量分数大于10％时，强度显著提高。此合金的缺点是耐腐蚀性差，有应力腐蚀的倾向，压铸时易热裂。常用的Y40l合金流动性好，易充满型腔，缺点是形成气孔的倾向性大，硅、铁含量较少时，易热裂。
1.3 Al-Mg合金
Al-Mg合金的性能特点是：室温力学性能好；抗蚀性强；铸造性能比较差；力学性能的波动和壁厚效应都比较大；长期使用时，有因时效作用而使合金的塑性下降，甚至压铸件出现开裂的现象；压铸件产生应力腐蚀裂纹的倾向也较大等。Al—Mg合金的缺点部分抵消了它的优点，使其在应用方面受到一定的影响。
1.4 特殊性能的压铸铝合金
国内外研制的特殊性能的压铸铝合金有：
装饰型Al—Mn合金：适用于阳极氧化处理和着色处理，伸长率高，还具有相当的耐蚀性。但其强度不高，收缩率大，易粘模。
热处理型Al一Si—Cu合金：可进行淬火后不完全人工时效和淬火后完全人工时效至最大硬度。
此外还有表面处理和热处理复合型的Al一Mn—zn合金、耐磨型过共晶Al—Si 合金和防爆防振型Al—zn合金等。另外还有压铸铝合金复合材料，目前尚未普遍生产与应用。
2、压铸件的气孔缺陷及产生原因
在铝合金压铸生产中，人们常笼统地把产品的孔洞称之为气孔，产生气孔的原因很多，归结起来可以分为以下几类，分别为由于精炼除气质量不良产生的气孔、因排气不良产生的气孔、因压铸参数不当造成卷气而产生的气孔、铝合金的缩气孔、因产品壁厚差过大而引起的气孔。现对其进行具体分析。
2.1 精炼除气质量不良产生的气孔
在铝合金压铸生产中，熔化了的铝液浇注温度一般常在6lO-660℃，在此温度下，铝液中溶解有大量的气体(主要是氢气)，铝合金氢气的溶解度与铝合金的温度密切相关，在660℃左右的液态铝液中约为O.69cm3/100g，而在660℃左右的固态铝合金中仅为0.036cm3/100g，此时液态铝液中含氢量约为固态的19-20倍。所以当铝合金凝固时，便有大量的氢析出以气泡的形态存在于铝合金压铸件中。
减少铝液中的含气量，防止大量的气体在铝合金凝固时析出而产生气孔，这就是铝合金熔炼过程中精炼除气的目的。如果在铝液中本来就减少了气体的含量，那么凝固时析出气体量就会减少，因而产生的气泡也显著减少。因此，铝合金的精炼是非常重要的工艺手段，精炼质量好，气孔必然少，精炼质量差，气孔必然多。保证精炼质量的措施是选用良好的精炼剂，良好的精炼剂是在660℃左右可以起反应产生气泡，所产生气泡不太剧烈，而是均匀不断的产生气泡，通过物理吸附作用，这些气泡与铝液充分接触，吸附了铝液中的氢将其带出液面。因此冒泡时间不宜过短，一般要有6～8min的冒泡时间。
当铝合金冷却到300℃时，氢在铝合金中的溶解度仅为0.00lcm3/100g以下，此时仅为液态时的l/700，这种凝固后氢气析出而产生的气孔是分散的，细小的
针孔，这不影响漏气和加工表面，肉眼基本看不见。
在铝液凝固时因氢气析出所产生的气泡比较大，多在铝液最后凝固的心部，虽然也分散，但这些气泡常常导致渗漏，严重时常导致工件报废。
2.2因排气不良产生的气孔
在铝合金压铸中，因模具的排气通道不畅，模具排气设计结构不良，压铸时型腔内的气体无法完全顺畅排出，造成在产品某些固定部位存在气孔。这种由模具型腔中气体形成的气孔时大时小，气孔的内壁呈铝与空气氧化的氧化色，与氢气析出产生的气孔不同，氢气析出气孔内壁不如空气孔光滑，没有氧化色，而是灰亮的内壁。对于因排气不良而产生的气孔，应改进模具的排气通道，及时清理模具排气通道上的残留铝皮就可以避免。
2.3因压铸参数不当造成卷气产生的气孔
在压铸生产中压铸参数选择不当，铝液压铸充型速度过快，使型腔中气体不能完全及时平稳的挤出型腔，而被铝液的液流卷入铝液中，因铝合金表面快速冷却，被包在凝固的铝合金外壳中，无法排出形成了较大的气孔。这种气孔往往在工件表面之下，铝液进口比最后汇合处少，呈梨形或椭圆状，在最后凝固处又多又大。对于这种气孔应调整充型速度，使铝合金液流平稳推进，不产生高速流动而卷气。
2.4铝合金的缩气孔
铝合金同其它材料一样，在凝固时产生收缩，铝合金的浇铸温度愈高，这种收缩就愈大，单一的因体积收缩产生的气孔是存在于合金最后凝固部位，呈不规则形状，严重时呈网状。往往在产品中，它与凝固时因氢气析出的气孔同时存在，在氢析出气孔或卷气孔的周围存在缩气孔，在气泡周围有伸向外部的丝状或网状气孔。
对于这种气孔，应从浇铸温度着手解决，在压铸工艺条件允许的情况下，尽量降低压铸时的铝液浇铸温度。这样可以减少铸件的体积收缩，减少缩气孔及缩松。如果常在加热部位出现这种气孔，可以考虑增加抽芯或冷铁，使其改变最后凝固部位，解决渗漏缺陷问题。
2.5 因产品壁厚差过大而引起的气孔
产品形状常有壁厚差过大问题，在壁厚中心是铝液最后凝固的地方，也是最易产生气孔的部位，这种壁厚处的气孔是析出气孔和收缩气孔的混合体，不是一般措施所能防止的。对产品的形状在设计时就应考虑尽量减少壁厚不均匀，或过厚的问题，采取空心结构，在模具设计上应考虑增设抽芯或冷铁，或水冷，或增加模具此处的冷却速度。在压铸生产中，要注意厚度大部位的过冷量，适当降低浇注温度等。
3、铝合金压铸件中因氢气产生气孔
在铝合金压铸生产中，大量来源于铝和水蒸气反应和金属炉料或回炉料带入的油污、有机物、盐类熔剂等与铝液反应生成的氢气溶解于铝合金液中，氢气的溶解度在液态和固态铝合金有相当大差异。铝合金液在冷却凝固过程中的某一时刻，氢的含量超过了其溶解度时即以气泡的形式析出，来不及上浮排出的氢气泡就在铸件凝固过程中形成细小分散的气孔，即平常我们所说的针孔。
氢气在液态铝中的溶解度比在固态铝中要高大约20倍。由于溶解度的不同，在凝固过程中，氢气就倾向于从熔液中逸出，当氢气压力大于表面张力和液体静压力时，即形成气泡，进而在铸件或铸锭中产生气孔。
3.1 铝液中的氢的来源
铝及其合金易与气体相互作用，这主要是因为铝是活泼金属。氢是唯一能大量溶解于铝熔体中的气体。根据测定，存在于铝合金中的气体，氢占了85%以上，其余是氮气、氧气、一氧化碳等。因而铝合金的“含气量”可以视为“含氢量”。溶入铝合金的氢并不来自炉气中的极微量氢，因为大气中氢的分压很低，约为 5×6-
10MPa，远比铝熔体中的氢分压低。根据热力学原理，溶于铝熔体中的氢是不稳定的，有强烈地自铝熔体中向大气扩散逸出的倾向。其次，研究结果表明，分子态的氢并不能直接溶入铝液中，只有离解成原子态氢才能溶入铝液中。这可以从在纯净氢气氛中熔炼铝液，铸件中并不出现针孔的实验中得到证明。可见，炉气中的氢分子不是形成气孔的根源。根据生产实践和科学实验证明，铝液中的氢和氧化夹杂主要来源于铝液与炉气中水汽的反应。
3.2 铝液中的夹杂
铝液中的夹杂物除来自炉料外，还来自熔化、浇注过程中铝与氧反应所生成
的氧化物32l O A 。另外还可能存在金属碳化物、氮化物等非金属夹杂和铁、硅等金属夹杂。但主要的夹杂还是32l O A ，占夹杂含量的95%以上。铝液表面有一层氧化膜，接近熔点时，不仅厚度增加，而且结构也发生变化，面向铝液的一面是致密的，对铝液有保护作用。但背向铝液的一面则是疏松的，背部形成大量微小的孔，并被氢气、空气和水汽所充满。如果将液膜搅入铝液中，不仅使铝液增加夹杂物，同时也增加气体。铝熔体中的金属夹杂除了由原材料带进的和由于洗炉不彻底、混料、电热材料掉入等人为因素造成的以外，主要是由于铝熔体和炉衬、工具、各种净化剂、添加剂接触的过程中产生各种化学反应而生成并混入的。
炉衬用的耐火材料通常是由各种氧化物的混合物组成的，当熔体与炉衬接触时，如果这些氧化物的生成热低于氧化铝的生成热，则炉衬将被分解，并析出比铝密度低的金属。
铝液中含氢量与夹杂物保持一定的关系。在含氢量相同的条件下，夹杂物含量越高，氢气从铝液中越难逸出，铸件形成气孔就越多；相反，当铝液中夹杂物的含量很低时，即使人为地向铝液中通入氢气，也会自动逸出，恢复原来的含氢量。铝液中气体与夹杂物之间存在着相互作用的关系：气体存在于夹杂物中，夹杂物吸附气体，排除夹杂物是排除气体的基础。
4、铝液的吸氢原理及除氢原理
要消除熔体中的气体缺陷，主要是降低其内部的含氢量。铝熔体的除氢原理是除气—吸气的动态过程，由铝液内部除氢过程和铝液表面氧化吸氢过程组成。除氢效果是由这两个方向相反过程的动态平衡所决定的。如果只重视除氢净化过程而忽视吸氢过程，即使采用好的除氢剂和除氢设备也达不到理想的除氢效果。
铝液除氢的动力学过程，是指溶于铝液中的原子态氢自铝液中析出、逸出的过程。这个过程包括：在铝液中形成气泡；铝液中的氢向气泡核及熔池表面迁移；气泡透过相界面逸出。氢从铝液中被去除有两种形式，即以气泡形式和扩散形式析出。以气泡形式析出是除氢过程的初期阶段，铝液中析出的这种微小气泡称为气泡核。
采用向铝液中通入惰性气体的方法，通过降低铝液中氢气的分压，从而降低 氢气在铝液中溶解的量，达到净化的目的。
如果向铝液中加入惰性气泡或不溶于铝液的活性气体气泡。则溶于铝液中的氢由于其化学位较高，可直接向这些初始无氢的气泡中迁移。然后进入净化气泡中的氢便随气泡在铝液中向上浮游而溢出铝液，如图 4.1所示。
图 4.1铝合金液除气原理图
上述铝液中的氢向外来初始无氢的气泡迁移的除氢动力学过程可分解成如下五个步骤：
①通过对流和扩散，铝液中的氢原子迁移到铝液与气泡的气-液界面；
②氢原子由溶解状态转变为吸附状态；
③气-液界面吸附的氢原子彼此相互作用缔结为氢分子，即 2[H]→
H；
2
④氢分子从气-液界面脱附；
⑤氢分子扩散进入气相，并随气泡上浮而逸出铝液。
随着迁移过程的进行，初始无氢的气泡变成了有氢的气泡，气泡内氢气分压PH2随之增大，直至与铝液中氢相平衡，迁移过程才停止。
5、压铸铝合金金属液的精炼处理
铸造铝合金在浇注前需要进行精炼处理,以净化合金液,但还没有得到足够的重视。造成忽视压铸铝合金精炼处理的主要原因在于压铸生产方式的特殊性,由于压铸生产合金液是在高压和激冷条件下成形,包卷空气所造成的气孔缺陷是主要的。因此,压铸铝合金对精炼处理的敏感度弱于其他铸造方法。由于包卷人的空气占绝大多数,对压铸来说,需要尽最大可能排除模具型腔内的空气,如在模具上开排溢槽等。
其他因素也易使人忽视压铸铝合金精炼处理的必要性,例如：
①对压铸件的质量要求不高；
②工厂所处地域气候干燥,铝锭的氧化物少；
③大批量正常生产,废料回炉比例小,回收率低,新锭的质量较好；
④熔化设备的熔化能力与压铸机的生产能力不匹配(即熔化量供不应求)； ⑤基于压铸件生产成本的考虑，传统习惯势力的影响。
随着对压铸件的内部、外部质量提出的要求越来越高,许多铸件都有了气密性和可加工性要求,因此,压铸铝合金的精炼处理对提高压铸件质量的作用不容再忽视。
在合金牌号、产品锭料质量、允许的杂质种类和含量、熔炼(重熔)设备及除精炼处理外的其他工艺已定的情况下,欲取得高质量的合金液的关键便是采用理想的、高效的“精炼剂”对合金液进行精炼处理,来最大限度地去除合金液中的气体和各种夹杂物,以达到净化合金液的目的。
精炼剂作用于铝合金液中氢气和夹杂物的数量取决于精炼处理时所要用的精炼剂和精炼方法。
若采用的精炼剂为氯气、氯化物,其“精炼”机理是浮游法,其化学反应式为:
32Cl +l 2A →23l l C A
2Cl +2[H]→2HCl
还有吹惰性气体等其他方式的精炼方法。
归纳起来,压铸铝合金的精炼处理的目的主要是针对合金液中的氢气和32l O A ,通过化学反应、吸附、过滤等方式减少它们的含量,从而提高压铸件的质量。
但由于压铸铝合金对精炼处理的敏感度弱于其他铸造铝合金,加上工艺规范没遵守,因此有时精炼处理的效果不是非常明显。
6、解决压铸件气孔采取的措施
（1）在选料过程中，为了避免水蒸气过多，应选用干燥、干净的合金料，熔炼铝合金时，要严格遵守操作规程，应该尽量避免气体的带入。控制熔炼温度，避免过热，选用良好的精炼剂或通入氮气等惰性气体，保证铝合金熔炼过程中精炼除气。选用的涂料挥发气体应少，挥发温度应低，涂刷均勺，避免涂并挥发的气体卷入合金液中。
（2）对于因排气不良而产生的气孔，应改进模具的排气通道，可改变浇口厚度、
浇口方向、在形成气孔的位置设置溢流槽、排气槽以利于气体有机会排出，溢流槽截面积总和不能小于内浇口截面积总和的60%，否则排渣效果差。
（3）充填速度根据压铸合金和铸件结构特性确定，既不能过高也不能偏低，在满足铸件成型的前提下在压铸工艺条件允许的情况下，尽量降低压铸时的铝液浇铸温度。这样可以减少铸件的体积收缩，减少缩气孔及缩松。
7、铝合金压铸技术的新发展
近年来，人们为了解决压铸件内部存在的气孔和缩孔问题，使之能生产出高强度、高致密性、可焊接、能进行热处理、可扭曲等各种性能的压铸件，在继续完善真空压铸以外又发展了挤压铸造和半固态压铸等新技术，并概括地称之为“高密度压铸法”。
7.1 真空压铸技术
真空压铸法是将型腔中的气体抽空或部分抽空，降低型腔中的气压，以利于充型和排除合金熔体中的气体，使合金熔体在压力作用下充填型腔，并在压力下凝固而获得致密的压铸件。
真空压铸需要特殊的设备—真空压铸机。真空压铸机的真空系统大致分为两类：
一类是在压铸模型腔内抽真空进行真空压铸,另一类是把压铸模置于真空罩内进行真空压铸；真空压铸实际上并非绝对真空压铸。通常真空、压铸所用的压力在50.7千帕至16千帕,过低的真空度达不到真空压铸效果,过高的真空度当然效果更好,但这使压铸速度降低。真空系统的密封是重要的,如果在压射室与铸型及压射室与压射活塞之间的连接处漏气,就会使压铸速度降低,真空效果减弱,甚至产生废品。真空压铸装置会使设备的复杂性增加,因而生产成本增高,但体可由真空压铸的优点得到补偿。
真空压铸最引人注意的优点是大大改善了表面光洁度及减少了精整处理的费用。再者真空过程使型腔被填充得更好,这就使得较薄的断面也能铸出,从而扩大了压铸的应用范围。第三个优点是真空压铸件的机械性能提高了,这对长期使用的零件是至关重要的,其原因在于真空条件改善了铸件的致密性,气孔的减少是真空压铸的重要特点之一。这对于排气困难的铸件和对于因金属流动情况而造成局部集中气泡的大型型腔,其优点是很明显的。
7.2 加氧压铸技术
加氧压铸是在铝合金液充填型腔前,用氧气充填压室和型腔而取代其中的空气。充填时,氧气一方面通过排气槽排出；另一方面由喷射的铝液与没有排出的氧气发生化学反应而产生氧化铝微粒,分散在压铸件内部,使压铸件内不产生气孔。加氧压铸的特点:消除或减少气孔,提高了铸件质量。其中提高机械强度达10%,延伸率为1.5~2倍。因压铸件内无气孔,可经热处理从而使强度进一步提高,屈服极限增加,冲击性能也显著提高；压铸件可在290~300e的环境中工作；加氧压铸与真空压铸相比,结构简单,操作方便投资少。
氧气加入方法有两种,即由压室加氧和由压铸模上设置的专用装置加氧。一般立式压铸机多采用从反料冲头通入氧气,而卧式压铸机上则多采用在压铸模上设置加氧孔加氧。加氧压铸中要严格控制加氧时间及加氧压力两个主要工艺因素。此外,还必须合理地设计浇注系统和排气系统,正确选择压射速度,选用不挥发的涂料,以保证压铸质量。加氧压铸可用于压铸高强度、高致密度及高温下使用的零件,是一种有发展前途的压铸工艺方法。
7.3 半固态压铸技术
半固态压铸是在液态金属凝固时进行搅拌，在一定冷却速度下获得约50％甚至更高固相组分的浆料，然后通过压铸使浆料成形的技术。目前，半固态压铸有两种工艺：即流变成形工艺和触变成形工艺。前者是将液态金属送人特殊设计的压射成形机筒中，由螺旋装置施加剪切使其冷却成半固态浆料，然后进行压铸。后者是将固态金属粒或碎屑送人螺旋压射成形机中，在加热和受剪切的条件下使半固态金属颗粒经压铸成形。
半固态压铸与全液态金属压铸相比有如下优点:
(1)由于半固态金属在搅拌时已有50%的熔化潜热散失悼,所以降低了浇注温度,大大减少了对压室、压铸型腔和压铸机的热冲击,因而可以提高压铸模的使用寿命。
(2)半固态金属粘度比液态金属大,内浇口处流速低,因而充填时少喷溅,无湍流,卷入的空气少；由于半固态金属收缩小,所以铸件不易出现疏松、缩孔,铸件质量高。
(3)半固态金属像软固体一样输送到压室,操作简单方便。
半固态压铸的出现为解决黑色金属压铸模寿命低的问题指出了新途径,且对提高铸件质量、改善压铸机压射系统的工作条件都有一定的作用。
7.4 挤压压铸技术
挤压压铸又称“液态金属模压”。其铸件致密性好，力学性能高，且无浇冒口。我国一些企业已将其应用于实际生产中。挤压压铸技术具有极好的工艺优势，它不仅能替代传统的压铸、挤压铸造、低压铸造、真空压铸工艺，还能对差压铸造、连铸连锻、半固态流变铸造工艺进行兼容。专家认为，挤压压铸技术是一项前沿性的新技术，横跨多个工艺领域，内涵丰富，创新性强，极具挑战性。
7.5 电磁泵低压铸造技术
电磁泵低压铸造是一种新崛起的低压铸造工艺，同气体式低压铸造技术相比，在加压方式方面与其完全不同。其采用非接触式的电磁力直接作用于液态金属，大大降低了由于压缩空气不纯及分压过高所带来的氧化和吸气等问题，实现了铝液的平稳输送和充型，可防止由于紊流造成的二次污染。另外电磁泵系统完全采用计算机数字元控制，工艺执行非常准确、重复性好，使这种工艺在成品率、力学性能、表面质量和金属利用率等方面都具有明显优势。随着研究的不断深入，这项工艺也愈来愈成熟。
8、结语
铝合金圆盘、圆筒压铸件由于其壁厚不均匀，容易产生气孔和缩气孔等压铸质量缺陷。通过不断的浇注试验，工程师可以寻求更优化的压铸工艺参数。这样既能选择合理的工艺参数，又能避免实际浇铸的成本浪费，为企业带来显著的经济效益。希望通过本课题能对实际生产有一定帮助，最终的目的是生产出合格的压铸件，满足企业实际生产的需求。从近年来的国内外压铸研究来看，随着理论研究方面工作的更加深入，尤其是计算机模拟技术的发展，使金属在填充型腔的流动形态、金属在型腔中的凝固过程、型腔内金属液体的流动压力、模具的温度梯度、模具的变形等方面有很大的理论突破。
参考文献：
[1] 刘新. 减少压铸件气孔的基本方法[J] . 特种铸造及有色合金，2002，(2): 109 -109.
[2]黄晓峰，田载友，朱凯，等．压铸铝合金及压铸技术的研究进展[J]．热加工工艺，2008，(17)：137一14I．
[3]黄良余,张少宗.铝合金精炼理论要点和工艺原则.特种铸造及有色合金,1998(2):40一42
[4] 冯德政铝合金压铸件气孔缺陷形成机理及其防止[J].实践经验39-41，43-43.
[5]赵浩峰．现代压力铸造技术[M]．北京：中国标准出版社，2003．
铝合金压铸件 1 范围 本标准规定了铝合金压铸件（以下简称压铸件）的材质、尺寸公差、角度公差、形位公差、工艺性要求和表面质量。 本标准适用于照相机、光学仪器等产品的铝合金压铸件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 11334—1989 圆锥公差 JIS H 5302—1990 压铸铝合金 3 压铸铝合金 3.1 压铸铝合金选用JIS H 5302—1990中的ADC10。 3.2 ADC10的化学成分表1给出。其中铜的含量控制在不大于2.8 %。 元素Si Cu Mn Mg Zn Fe Ni Sn Al 含量 ,% 7.5～9.5 2.0～4.0 ≤0.5 ≤0.3 ≤1.0 ≤1.3 ≤0.5 ≤0.3 余量 a )抗拉强度σ b ：245 MPa； b )伸长率δ5 ：2 %； c )布氏硬度HBS（5/250/30）：80。 4 铸件尺寸公差 4.1 压铸件尺寸公差的代号、等级及数值 压铸件尺寸公差的代号为CT。尺寸公差等级选用GB/T6414—1999中的CT3 ～ CT8。一般（未注）公差尺寸的公差等级基本规定为：照相机零件按CT6，其他产品零件按CT7。尺寸公差数值表2给出。 4.2 壁厚尺寸公差 壁厚尺寸公差一般比该压铸件的一般公差粗一级。例如：一般公差规定为CT7，壁厚公差则为CT8。当平均壁厚不大于1.2 mm时，壁厚尺寸公差则与一般公差同级，必要时，壁厚尺寸公差比一般公差精一级。 4.3 公差带的位置 尺寸公差带应相对于基本尺寸对称分布，即尺寸公差的一半为正值，另一半取负值。当有特殊要求时，也可采用非对称设置，此时应在图样上注明或在技术文件中规定。 对于有斜度要求的部位，其尺寸公差应沿斜面对称分布。
铝合金压铸件的标准公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
铝合金压铸件 1 范围 本标准规定了铝合金压铸件（以下简称压铸件）的材质、尺寸公差、角度公差、形位公差、工艺性要求和表面质量。 本标准适用于照相机、光学仪器等产品的铝合金压铸件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 11334—1989 圆锥公差 JIS H 5302—1990 压铸铝合金 3 压铸铝合金 压铸铝合金选用JIS H 5302—1990中的ADC10。 ADC10的化学成分表1给出。其中铜的含量控制在不大于 %。 ：245 MPa； a ) 抗拉强度σ b b ) 伸长率δ5 ：2 %； c ) 布氏硬度HBS（5/250/30）：80。 4 铸件尺寸公差 压铸件尺寸公差的代号、等级及数值 压铸件尺寸公差的代号为CT。尺寸公差等级选用GB/T 6414—1999中的CT3 ～ CT8。一般（未注）公差尺寸的公差等级基本规定为：照相机零件按CT6，其他产品零件按CT7。尺寸公差数值表2给出。 壁厚尺寸公差 壁厚尺寸公差一般比该压铸件的一般公差粗一级。例如：一般公差规定为CT7，壁厚公差则为CT8。当平均壁厚不大于 mm时，壁厚尺寸公差则与一般公差同级，必要时，壁厚尺寸公差比一般公差精一级。 公差带的位置 尺寸公差带应相对于基本尺寸对称分布，即尺寸公差的一半为正值，另一半取负值。当有特殊要求时，也可采用非对称设置，此时应在图样上注明或在技术文件中规定。 对于有斜度要求的部位，其尺寸公差应沿斜面对称分布。
铝合金压铸件中气孔缺陷及压铸技术新发展 摘要：压铸铝合金有良好的使用性能和工艺性能，因此铝合金的压铸发展迅速，在各个工业部门中得到广泛的应用，用量远远高于其他有色合金，在压铸生产中占有极其重要的地位。铝合金压铸生产的工件常因气孔存在而导致报废。产生气孔的原因很多，在解决这一产品质量问题时常常无从下手，如何快速、正确地采取措施减少因气孔而造成的度品率，这是各铝合金压铸厂所关注的问题。 关键词：压铸铝合金；性能；气孔缺陷；精炼处理 1、压铸铝合金的性能及分类 长期以来,在我国由于压铸件本身中总是存在气孔的缺陷,所以它们经常地只是局限于一些装饰零件,受载荷不大的零件制造,故压铸铝合金的牌号发展一直停留在几个型号上。但是,随着生产的发展,压铸技术的掌握,人们在扩大压铸件的应用范围方面提出了更多的要求,如在自行车减轻自重的结构改进中,很重要的措施之一就是用铝合金代替钢材制作自行车的零件。 压铸铝合金除了应满足所制零件的工作性能要求外,为了能顺利地进行压力铸造,它还应具有如下的性能: （1）在过热度不高,甚至处于固、液相线温度范围内时,它应有较好的塑性体流变性能,即在压力作用下,貌似粘稠的铝合金液仍具有优良的流动性,便于填充复杂的型腔,保证良好的压铸件表面质量,减少铸件内的收缩孔洞。同时改善压铸型的工作状况,提高其工作寿命； （2）线收缩率小,并且有一定的高温强度,以免铸件产生裂纹和变形,提高铸件尺寸精度； （3）结晶温度范围小，可以减少铸件中收缩孔洞产生的可能性； （4）具有一定的高温固态强度，防止模具开模时推出铸件产生变形或破裂；（5）在常温下应具有一定的强度，以尽可能提高压铸件的机械强度和表面硬度；（6）与压铸型不发生化学反应,亲和力小,防止粘型和铸件、铸型相互合金化；（7）在高温熔融状态下不易吸气、氧化,以便能满足压铸时需长期保温的要求。 压铸铝合金有良好的使用性能和工艺性能，因此铝合金的压铸发展迅速，在各个工业部门中得到广泛的应用，用量远远高于其他有色合金，在压铸生产中占
1、范围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料 UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1 供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。
3.1.1回炉料使用规定 3.1.1.1回炉料分类 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和 油污。 二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。 三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份 报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料： 一级回炉料最大使用量50%，二级回炉料最大使用量40%。 一级、二级回炉料混合使用： 回炉料总量不超过40%，其中二级回炉料最大使用量20%。 三级回炉料： 不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。 3.1.1.3加料循序 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例： 0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 3.5.2 铸件不加工表面的质量
铝合金压铸件检验标准 -CAL-FENGHAL-(YICAI)-Company One 1 铝合金压铸件检验标准 1.范国
本标准规左了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。 本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的英他发动机及其附件支架。 2.引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准岀版时， 所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1182形状和位置公差.通则.定义.符号.和图样表示法 GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 2829周期检査计数抽样程序及抽样表（适用于生产过程稳泄性的检查） GB/T 表而粗糙度比较样块铸造表面 GB/T 表而粗糙度比较样块抛光加工表而 GB/T 表而粗糙度比较样块抛（喷）丸，喷沙加工表面 GB 6414铸件尺寸公差 GB/T 11350铸件机械加工余量 GB/T 15114铝合金压铸件 GB/T 15115压铸铝合金 3.技术要求 化学成分 铝合金的化学成分应符GB/T15115的规定。 力学性能 3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。 3.2.2当采用圧铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。 3. 3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合零件图样的规左。 3.3.2压铸件的尺寸公差应按GB6414的规左执行。 3.3.3压铸件有形位公差要求时，可参照GB/T15114：英标注方法按GB/TH82的规泄。 3.3.4压铸件的尺寸公差不包括铸造斜度，英不加工表面：包容而以小端为基准，被包容而以大端为基准：待加工表而：包容而以大端为基准，被包容面以小端为基准。 3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规左执行。 压铸件质量要求 3.4.1压铸件应符合零件图样的规左。 3.4.2表而质量 3.4.2.1压铸件表而粗糙度应符合GB/的规能。 3.4.2.2压铸件表而不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。 3.4.23压铸件表而允许有擦伤、凹陷、缺肉和网状毛刺等缺陷。但缺陷必须符合表1规泄。

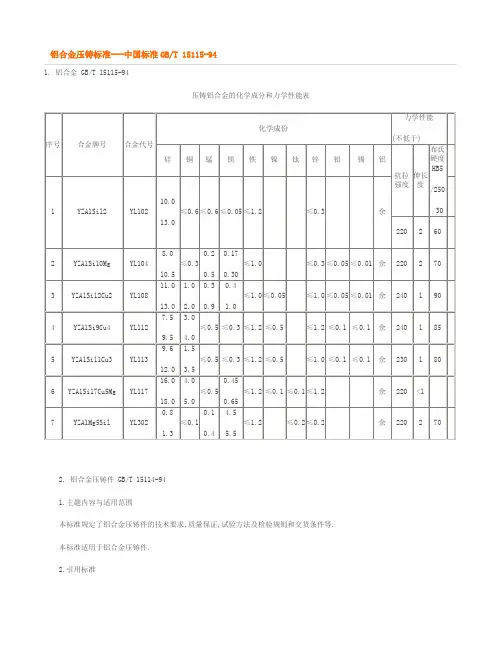

铝合金 GB/T 15115-94 压铸铝合金的化学成分和力学性能表 2. 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定
3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定. 4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始. 供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录. 5试验方法及检验规则 5.1化学成分 5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定. 5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定 5.2力学性能 5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定. 5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定. 5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定. 5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.
铝合金压铸件检验标准 1. 范围 本标准规定了铝合金压铸件A11-1001211、A11-1001411、A11-3412015、A11-3412021和A11-3412041的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。 本标准仅适用于铝合金压铸件A11-1001211、A11-1001411、 A11-3412015、A11-3412021和A11-3412041以及主机厂和供应商双方确认的其他发动机及其附件支架。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1182 形状和位置公差.通则. 定义.符号.和图样表示法 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T 6060.1 表面粗糙度比较样块铸造表面 GB/T 6060.4 表面粗糙度比较样块抛光加工表面 GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面 GB 6414 铸件尺寸公差 GB/T 11350 铸件机械加工余量 GB/T 15114 铝合金压铸件 GB/T 15115 压铸铝合金 更多免费资料下载请进：https://www.doczj.com/doc/0c12339885.html,好好学习社区
3.技术要求 3.1 化学成分 铝合金的化学成分应符合GB/T15115的规定。 3.2 力学性能 3.2.1 当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。 3.2.2 当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。 3. 3 压铸件尺寸 3.3.1 压铸件的几何形状和尺寸应符合零件图样的规定。 3.3.2 压铸件的尺寸公差应按GB6414的规定执行。 3.3.3 压铸件有形位公差要求时，可参照GB/T15114；其标注方法按 GB/T1182的规定。 3.3.4 压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。 3.3.5 压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。 3.4 压铸件质量要求 3.4.1 压铸件应符合零件图样的规定。 3.4.2 表面质量 3.4.2.1 压铸件表面粗糙度应符合GB/T6060.1的规定。 3.4.2.2 压铸件表面不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。3.4.2.3 压铸件表面允许有擦伤、凹陷、缺肉和网状毛刺等缺陷。但缺陷必须符合表1规定。 表1 压铸件表面质量要求 更多免费资料下载请进：https://www.doczj.com/doc/0c12339885.html,好好学习社区
铝合金压铸件资料 ADC-12（相当国内的ZL104）是压铸铝合金牌号，为脆性材料,易崩裂。性质类似铸铁,但有质轻和导热性好的优点。主要用于做高档望远镜外壳,相机三脚架云台,发动机外壳等。具体性能指标，可由铝合金压铸厂提供,或等我查资料后再告知。在广东省南海市有大量生产厂家。 数码相机的铝合金外壳的壁厚多少合理？表面是如何处理的？有没有加工此类产品的厂家？壁厚：1.2~1.5mm，表面：铬酸皮膜后喷涂； 铝合金压铸件的内部裂痕怎样检测？ 通过无损探伤来检测产品 1.超声波探伤 各类金属管材、板材、铸件、锻件和焊缝的超声波检测和超声波测厚. 当超声波在传播中遇到裂缝、空洞、离析等缺陷时，超声波的声速、振幅、频率等声学参数会因此改变。根据仪器测量这些改变，可以判断缺陷的存在，并能确定其具体位置. 超声波脉冲（通常为1.5MHz）从探头射人被检测物体，如果其内部有缺陷，缺陷与材料之间便存在界面，则一部分人射的超声波在缺陷处被反射或折射，则原来单方向传播的超声能量有一部分被反射，通过此界面的能量就相应减少。这时，在反射方向可以接到此缺陷处的反射波；在传播方向接收到的超声能量会小于正常值，这两种情况的出现都能证明缺陷的存在。在探伤中，利用探头接收脉冲信号的性能也可检查出缺陷的位置及大小。前者称为反射法，后者称为穿透法。 2.磁粉探伤 适宜于铁磁性材料如铸造、锻造和其它机加工部件的无损检测。 3.紫外线灯 价格低廉、可靠高和操作简单，各种管道的泄漏探查、涂镀层是否均匀的检验、杂质或污点的检测、半导体和生物领域、医疗、舞台特除艺术效果 4.射线探伤 射线探伤可以分为X射线、γ射线和高能射线探伤三种 X射线照相法探伤是利用射线在物质中的衰减规律和对某些物质产生的光化及荧光作用为基础进行探伤的。从射线强度的角度看，当照射在工件上射线强度为J0，由于工件材料对射线的衰减，穿过工件的射线被减弱至Jc。若工件存在缺陷时，因该点的射线透过的工件实际厚度减少，则穿过的射线强度Ja、Jb比没有缺陷的点的射线强度大一些。从射线对底片的光化作用角度看，射线强的部分对底片的光化作用强烈，即感光量大。感光量较大的底片经暗室处理后变得较黑。因此，工件中的缺陷通过射线在底片上产生黑色的影迹，这就是射线探伤照相法的探伤原理。 铝合金压铸件的结构设计经验 1。考虑壁厚的问题，厚度的差距过大会对填充带来影响 2。考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右 3。设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题 4。有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽5。在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等 6。对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，得，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0。8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。 7。再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了 8。铝合金没有弹性，要做扣位只有和塑料配合。 9。一般不能做深孔！在开模具时只做点孔，然后在后加工！ 10。如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！
铝合金压铸问题大全及解决办法 1、表面铸造缺陷 1.1 拉伤 (1)特征： ①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。 (2)产生原因： ①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡； ④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。 (3)处理方法： ①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。；⑥更换脱模剂： ⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。 1.2 气泡 (1)特征： 铸件表面有米粒大小的隆起表皮下形成的空洞. (2)产生原因
①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。 (3)处理方法 ①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。 1.3 裂纹 (1)特征： ①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。 (2)产生原因： ①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低； ⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大； ⑦顶出时受力不均匀。 (3)处理方法： ①正确控制合金成分，在某些情况下可在合金中加纯铝锭以降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量；②改变铸件结构，加角，改变出模斜度，
铝合金压铸件的标准 2010-01-25 10:08 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等. 本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸
3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执
压铸铝合金表面处理 内容来源网络，由“深圳机械展（11 万㎡，1100 多家展商，超10 万观众）”收集整理！更多cnc 加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D 打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
铝合金涂装前处理流程：脱脂-水洗-水洗-表调-磷化-水洗-（纯水洗），采用锌系磷化液， 方法与钢铁件的磷化基本一致。 如果不磷化，也可以采用六价铬钝化处理，但是此法不环保。或用三价铬钝化处理。 如果铝合金仅进行脱脂就涂装，附着力差，耐腐性也差。 磷化处理磷化处理就是工件在以磷酸或磷酸盐为主体的溶液中进行浸渍或采用喷枪进行 喷淋，使表面产生完整的磷酸盐保护膜层的表面处理技术。典型的处理规范如表 2 所示。 磷化处理液的成膜性不如铬化处理液的好，对工件的表面质量要求较高，通常不太适合于表 面质量差的薄壁压铸件（壁厚小于2mm ）的表面处理。磷化处理膜层的厚度较大，作为油漆底层，可使漆膜的粘附力、耐潮湿性和耐蚀能力提高几十倍至几百倍。镁合金磷化处理的研究较少，目前的应用十分有限。 1，压铸铝合金表面电镀彩锌，铝本身是两性金属，在酸或者碱性的溶液中都不稳定，加之 压铸铝合金本身组织疏松，有砂眼，气孔等缺陷，往往会影响电镀质量。经过适当的前处理 后，压铸件电镀锌变的容易，电镀10um 左右的锌层，然后进行钝化处理，可以成倍的提 高压铸铝合金的耐腐蚀性，为了防止彩锌变色，可以浸涂一层有机保护膜。 2，压铸铝合金表面进行铬酸盐处理，压铸铝合金经过喷砂处理后，可以直接进行铬酸盐处 理，从而表面可以获得一层钝化膜，根据需要这层膜可以是无色到黄色，并且不影响表面电 阻，为了达到产品三防的要求，可以在铬酸盐处理后，再进行喷涂。
压铸产品基本工艺流程 压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用 的过程。而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。 压铸工艺流程图示
1.11压铸工艺原理 压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。冷、热室压铸是压铸工艺的两种基本方式，其原理如图1-1所示。冷室压铸中金属液由手工或自动浇注装置浇入压室内，然后压射冲头前进，将金属液压入型腔。在热室压铸工艺中，压室垂直于坩埚内，金属液通过压室上的进料口自动流入压室。压射冲头向下运动，推动金属液通过鹅颈管进入型腔。金属液凝固后，压铸模具打开，取出铸件，完成一个压铸循环。 1.12压铸工艺的特点 优点 （1）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。。压铸件的尺寸精度较高，表面粗糙度达Ra0.8—3.2um，互换性好。 （2）材料利用率高。由于压铸件的精度较高，只需经过少量机械加工即可装配使用，有的压铸件可直接装配使用。生产效率高。由于高速充型，充型时间短，金属业凝固迅速，压铸作业循环速度快。方便使用镶嵌件。 （3）缺点 （1）由于高速填充，快速冷却，型腔中气体来不及排出，致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。不能进行热处理。 （2）压铸机和压铸模费用昂贵，不适合小批量生产。 （3）压铸件尺寸受到限制。压铸合金种类受到限制。主要用来压铸锌合金、铝合金、镁合金及铜合金。 1.13压铸工艺的应用范围 压铸生产效率高，能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件，故应用较广，发展较快。目前，铝合金压铸件产量较多，其次为锌合金压铸件。 第二章压铸合金
页号：1/8 1、范围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1
页号：2/8 供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。 3.1.1回炉料使用规定 3.1.1.1回炉料分类 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。 二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。 三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料： 一级回炉料最大使用量50%，二级回炉料最大使用量40%。 一级、二级回炉料混合使用： 回炉料总量不超过40%，其中二级回炉料最大使用量20%。 三级回炉料： 不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。
页号：3/8 3.1.1.3加料循序 小颗粒回炉料大块回炉料铝锭，如此循环。 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例：0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 3.5.2 铸件不加工表面的质量 3.5.2.1 不允许有裂纹,欠铸和任何穿透性缺陷。 3.5.2.2 由于模具组合镶拼或受分型面影响而形成铸件表面高低不平的偏差,不得超过有关尺寸公差。 3.5.2.3 推杆痕迹不得凸起,允许凹入铸件表面,深度不得超过该处壁厚的十分之一,并不超过0.4 mm。
湖北德科雷米公司编号：ES-301 条件术铝合金压铸件技版本：07产品规范 页号：1/8 、范围1 术要求、试验方法、检验规则、交货条件等。件的技铝合金压铸本标准规定了压铸件。合金端盖车发电机铝本标准适用于汽 准2、引用标 件尺寸公差铸GB6414 合金化学分析方法及铝GB6987.1-GB6987.16铝 法金属拉力试验GB288-87 试样压铸有色合金GB/T13822-92 吵加工表面)丸、喷较样块抛(喷GB6060.5表面粗造度比 要求3、技术 合金的牌号3.1压铸铝 ）ADC10（美国A380.0，日本压铸铝合金采用UNS－A03800 ）ADC12383.0，日本可选用材料UNS－A03830（美国 1化学成份见表 供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号， 需重新进行样件鉴定。
湖北德科雷米公司编号：ES-301 条件合金压铸件技术铝版本：范07产品规 页号：2/8 定回炉料使用规3.1.1 类回炉料分3.1.1.1 件，后加工次品等不含水分和油浇道、化学成份合格的废铸一级回炉料： 污。 天）过10二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超 级回炉料。的一 污的渣料、因化学成份报回炉料：飞边、溅屑、细小的碎料、带有油三级 铝粒。渣中捡出的废的铸件、从铝 回炉料使用比例3.1.1.2 回炉料：一某级使用单 。40%50%，二级回炉料最大使用量一级回炉料最大使用量 回炉料混合使用：级、二级一 。20%40%，其中二级回炉料最大使用量回炉料总量不超过 回炉料：三级 且化学成份分析合格后才能使用，其最不能直接使用，必须经过重熔、精炼 铝锭混合使用。10%，仅与大使用量 加料循序3.1.1.3 小颗粒回炉料大块回炉料铝锭，如此循环。 力学性能3.2 率度强≥240Mpa,伸长单铸采用拉力试样检验,其力学性能应满足抗拉 。（5/250/30）HB85≥1%， 试样》的规定。《压铸有色合金应试样尺寸及形状符合GB/T13822-92 件尺寸压铸3.3 规定。件的几何形状和尺寸压铸应符合铸件图的 头指向被加工面。标明，尖3.4待加工表面用符号“” 0.5mm表示该表面留有加工余量例：0.5
1.SCOPE 适用范围： This specification applies for aluminum-alloy die casting porosity definition. It based on original spec of ASTM E505, but not for substitute of original spec, it only provide more comprehensive interpretion, so as to use with original spec. The requirement would override the original spec when conflict. 本规范涵盖了所有铝合金压铸砂孔的要求。本规范参照美国材料实验协会标准ASTM E505的原始规范，但不取代原规范，仅提供更全面的说明，所以原规范必须使用。当本规范和原规范的内容矛盾时，本规范要求取代原规范内容。 2.SPECIFICATION 规范： Reference radiographs for aluminum-alloy die casting Casting Thickness 壁厚 (mm)Applicable Casting Thickness 可适用的壁 厚 (mm) Inside Porosity acceptable standard 内部砂孔可接受的标准 Radiographs : Scale 1:1 X射线照片：比例1：1 Surface Porosity acceptable standard 表面砂孔可接受的标准 Radiographs : Scale 1:1 X射线照片：比例1：1 Up to 3.2mm Over 3.2mm to 25.4mm
压铸产品基本工艺流程 压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。 压铸工艺流程图示 压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。 冷、热室压铸是压铸工艺的两种基本方式，其原理如图1-1所示。冷室压铸中金属液由手工或自动浇注装置浇入压室内，然后压射冲头前进，将金属液压入型腔。在热室压铸工艺中，压室垂直于坩埚内，金属液通过压室上的进料口自动流入压室。压射冲头向下运动，推动金属液通过鹅颈管进入型腔。金属液凝固后，压铸模具打开，取出铸件，完成一个压铸循环。 压铸工艺的特点 优点 （1） 可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。。压铸件的尺寸精度较 高，表面粗糙度达—，互换性好。
（2）材料利用率高。由于压铸件的精度较高，只需经过少量机械加工即可装配使用，有的压铸件可直接装配使用。生产效率高。由于高速充型，充型时间短，金属 业凝固迅速，压铸作业循环速度快。方便使用镶嵌件。 （3）缺点 （1）由于高速填充，快速冷却，型腔中气体来不及排出，致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。不能进行热处理。 （2）压铸机和压铸模费用昂贵，不适合小批量生产。 （3）压铸件尺寸受到限制。压铸合金种类受到限制。主要用来压铸锌合金、铝合金、镁合金及铜合金。 1.13压铸工艺的应用范围 压铸生产效率高，能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件，故应用较广，发展较快。目前，铝合金压铸件产量较多，其次为锌合金压铸件。 第二章压铸合金 压铸合金 压铸合金是压铸生产的要素之一，要生产优良的压铸件，除了要有合理的零件构造、设计完善的压铸模和工艺性能优越的压铸机外，还需要有性能良好的合金。压铸件的断面厚度取决于它承受的应力和合金材料本身的强度，具有较高强度是压铸合金的优点之一。选用压铸合金时，应充分考虑其使用性能、工艺性能、使用场合、生产条件和经济性等多种因素。 各类压铸铝合金 Al-Si 合金 由于Al-Si合金具有结晶温度间隔小、合金中硅相有很大的凝固潜热和较大的比热容、线收缩系数也比较小等特点，因此其铸造性能一般要比其他铝合金为好，其充型能力也较好，热裂、缩松倾向也都比较小。Al-Si合金是目前应用最为广泛的压铸铝合金。 Al-Mg 合金
1 主题内容与适用范围 本标准根据GB 1173及GB 9438的相关内容，规定了铝合金铸件的分类和铸件的外观质量、内在质量以及铸件修补等内容的技术要求与检验规则等。 本标准适用于铝硅系合金铸件的砂型铸造、特种铸造（不含压力铸造）。 2 一般规定 2．1 合金牌号 2．1．1 铸造铝合金牌号由铝及主要合金元素的化学成分符号组成。主要合金元素后面跟有表示其名义百分含量的数字（名义百分含量为该元素的平均百分含量的修约化整值）。如果合金化元素的名义百分含量不小于1，该数字用整数表示；如果合金化元素的名义百分含量小于1，一般不标数字，必要时可用一位小数表示。 在合金牌号前面冠以字母“Z”（“铸”字汉语拼音第一个字母）表示属于铸造合金。 2．1．2 若合金化元素多于两个，除对表示合金的本质特性是必不可少的外，不必把所有的合金化元素都列在牌号中。 2．1．3 杂质含量较一般合金低、性能高的优质合金，在其牌号后面附加字母“A”。 2．1．4 在牌号中主要合金化元素按名义百分含量的递减次序排列，当名义百分含量相等时，按其化学符号字母顺序排列。 2．2 合金代号 本标准中合金代号由字母“Z”、“L”（它们分别是“铸”、“铝”的汉语拼音第一个字母）及其后面的三个阿拉伯数字组成。“ZL”后面第一个数字表示合金系列，其中“1”表示铝硅系列合金，第二、三两个数字表示顺序号。 优质合金，在其代号后面附加字母“A”。 引用顾客提供的材料标准时，其代号按原用代号不变。 2．3 合金铸造方法、变质处理代号 S——砂型铸造 J——金属型铸造 R——熔模铸造 K——壳型铸造 B——变质处理 2．4 合金状态代号 F——铸态 T1——人工时效 T2——退火 T4——固溶处理＋自然时效 T5——固溶处理＋不完全人工时效 T6——固溶处理＋完全人工时效 T7——固溶处理＋稳定化处理 T8——固溶处理＋软化处理 2．5 数字修约规则 合金牌号中合金化元素的名义百分含量、合金化学成分、合金性能等数字修约按GB 中附录C规定。 3 铸件分类 根据工作条件、用途以及在使用过程中如果损坏，所能造成的危害程度，来确定铸件的类别。 3．1 铸件分三类，其定义及检验项目见表1： 表1 铸件分类的定义及检验项目
前言 本标准是参照工业标准化法第14条，以批准的第12条第1项的规定为基准，由社团法人日本压铸件协会（JDCA）/财团法人日本标准协会（JSA）提出申请，备齐工业标准草案，与应修订的日本工业标准的提议一起，经过日本工业标准调查会的审议，由经济产业大臣批准的日本工业标准。因此，JIS H 5302∶2000被修订，并被置换为本标准。 按照修订，对比日本工业标准和国际标准，为了易于制定与国际标准一致的日本工业标准，以及以日本工业标准为基础的国际标准草案提案，将ISO/FDIS 3522∶2006，铝及铝合金压铸件—化学合成物及机械性能作为基础使用。 作为本标准的一部分，提请读者注意有可能出现与具备了技术特性的专利权，申请公开后的专利请求，实用新型权力，以及申请公开后的实用新型呈请注册等相抵触的情况。经济产业大臣和日本工业标准调查会对于与有这样技术特性的专利权，申请公开后的专利请求，实用新型权力，以及申请公开后的实用新型呈请注册有关的确认，没有责任。 JIS H 5302有如下所示的附件。 附件1（参考）使用部件例 附件2（参考）与JIS对应的国际标准的对照表
目录 1．适用范围 (2) 2．引用标准 (2) 3．种类及记号 (3) 4．材料 (3) 5．质量 (4) 6．形状、尺寸 (4) 7．试验 (4) 7．1 分析试验 (4) 7．2 机械试验 (4) 8．检查 (4) 9．表示 (4) 10．报告 (4) 附件1（参考）使用部件例 (6) 附件2（参考）与JIS对应的国际标准的对照表 (8)
日本工业标准 （内部翻译，仅供参考） 铝合金压铸件 JIS H 5302∶2006 序言 本标准是翻译了2006年发行的ISO/FDIS 3522，铝及铝合金压铸件—化学合成物及机械性能，变更了技术内容后作成的日本工业标准。 然而，在本标准中，有边线或虚线下划线的地方，是变更原国际标准的地方。将变更一览表附带其说明如附件2（参考）所示。 1．适用范围 本标准是对使用铝合金的压铸件（以下称压铸件）进行了规定。 备注本标准对应的国际标准如下所示。 表示对应程度的记号是以ISO/IEC手册21为基准，IDT（一致），MOD（修订），NEQ（不等同）。 ISO/FDIS 3522∶2006，铝及铝合金压铸件—化学合成物及机械性能（MOD） 2．引用标准 由于下面列出的标准已被本标准引用，所以构成了本标准规定的一部分。这些引用标准适用于其最新版本（含追加补充部分）。 JIS B 0403 铸造品—尺寸公差方式及加工余量 JIS H 0321 有色金属材料的检查通则 JIS H 1305 铝及铝合金的发光光谱分析法 JIS H 1306 铝及铝合金的原子吸光分析法 JIS H 1307 铝及铝合金的电感藕合等离子发光光谱分析法 JIS H 1352 铝及铝合金中的硅(Si)定量方法 JIS H 1353 铝及铝合金中的铁(Fe)定量方法 JIS H 1354 铝及铝合金中的铜(Cu)定量方法 JIS H 1355 铝及铝合金中的锰(Mn)定量方法 JIS H 1356 铝及铝合金中的锌(Zn)定量方法 JIS H 1357 铝及铝合金中的镁(Mg)定量方法 JIS H 1358 铝及铝合金中的铬(Cr)定量方法 JIS H 1359 铝及铝合金中的钛(Ti)定量方法 JIS H 1360 铝及铝合金中的镍(Ni)定量方法 JIS H 1361 铝及铝合金中的锡(Sn)定量方法 JIS H 1366 铝及铝合金中的铅(Pb)定量方法 JIS H 2118 压铸件用铝合金基体 JIS H 2211 铸造物用铝合金基体
