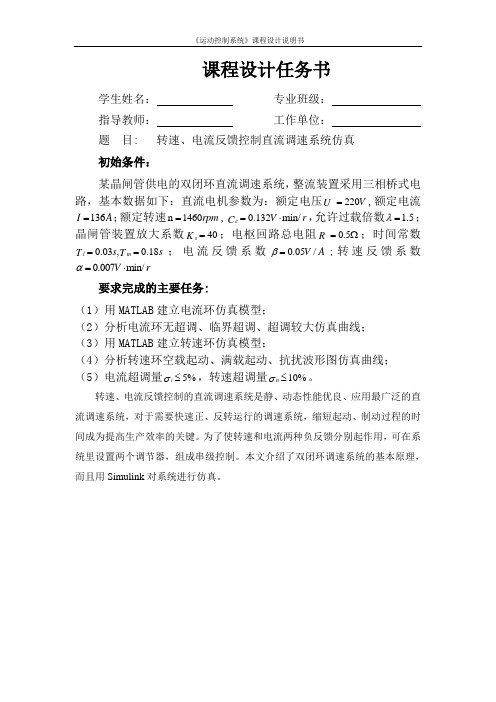

《运动控制系统》课程设计说明书课程设计任务书学生姓名： 专业班级： 指导教师： 工作单位：题 目: 转速、电流反馈控制直流调速系统仿真 初始条件：某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路，基本数据如下：直流电机参数为：额定电压220V U =,额定电流136I A =；额定转速n 1460rpm =,0.132min/e V r C =⋅，允许过载倍数 1.5λ=；晶闸管装置放大系数40s K =；电枢回路总电阻0.5R =Ω；时间常数0.03,0.18l m s s T T ==；电流反馈系数0.05/V A β=;转速反馈系数0.007min/V r α=⋅要求完成的主要任务:（1）用MATLAB 建立电流环仿真模型；（2）分析电流环无超调、临界超调、超调较大仿真曲线；（3）用MATLAB 建立转速环仿真模型；（4）分析转速环空载起动、满载起动、抗扰波形图仿真曲线；（5）电流超调量5%i σ≤，转速超调量10%n σ≤。
转速、电流反馈控制的直流调速系统是静、动态性能优良、应用最广泛的直流调速系统，对于需要快速正、反转运行的调速系统，缩短起动、制动过程的时间成为提高生产效率的关键。
为了使转速和电流两种负反馈分别起作用，可在系统里设置两个调节器，组成串级控制。
本文介绍了双闭环调速系统的基本原理，而且用Simulink 对系统进行仿真。
转速、电流反馈控制直流调速系统仿真 1 设计的初始条件及任务1.1概述本次仿真设计需要用到的是Simulink 仿真方法，Simulink 是Matlab 最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。
在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。
Simulink 具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink 已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。
电⼒拖动⾃动控制系统实验报告电⼒拖动⾃动控制系统实验实验⼀转速反馈控制直流调速系统的仿真⼀、实验⽬的1、了解MATLAB下SIMULINK软件的操作环境和使⽤⽅法。
2、对转速反馈控制直流调速系统进⾏仿真和参数的调整。
⼆、转速反馈控制直流调速系统仿真根据课本的操作步骤可得到如下的仿真框图：图 1 仿真框图1、运⾏仿真模型结果如下：图2 电枢电流随时间变化的规律图3 电机转速随时间变化的规律2、调节参数Kp=0.25 1/τ=3 系统转速的响应⽆超调但调节时间长3、调节参数Kp=0.8 1/τ=15 系统转速的响应的超调较⼤，但快速性较好实验⼩结通过本次实验初步了解了MATLAB下SIMULINK的基本功能，对仿真图的建⽴了解了相关模块的作⽤和参数设置。
并可将其⽅法推⼴到其他类型控制系统的仿真中。
实验⼆转速、电流反馈控制直流调速系统仿真⼀、实验⽬的及内容了解使⽤调节器的⼯程设计⽅法，是设计⽅法规范化，⼤⼤减少⼯作计算量，但⼯程设计是在⼀定近似条件下得到的，⽤MATLAB仿真可根据仿真结果对设计参数进⾏必要的修正和调整。
转速、电流反馈控制的直流调速系统是静、动态性能优良、应⽤最⼴泛的直流调速系统，对于需要快速正、反转运⾏的调速系统，缩短起动、制动过程的时间成为提⾼⽣产效率的关键。
为了使转速和电流两种负反馈分别起作⽤，可在系统⾥设置两个调节器，组成串级控制。
⼀、双闭环直流调速系统两个调节器的作⽤1)转速调节器的作⽤（1）使转速n跟随给定电压*mU变化，当偏差电压为零时，实现稳态⽆静差。
（2）对负载变化起抗扰作⽤。
（3）其输出限幅值决定允许的最⼤电流。
2)电流调节器的作⽤（1）在转速调节过程中，使电流跟随其给定电压*iU变化。
（2）对电⽹电压波动起及时抗扰作⽤。
（3）起动时保证获得允许的最⼤电流，使系统获得最⼤加速度起动。
（4）当电机过载甚⾄于堵转时，限制电枢电流的最⼤值，从⽽起⼤快速的安全保护作⽤。
当故障消失时，系统能够⾃动恢复正常。
实验1 转速反馈控制的直流调速系统仿真一、实验目的1.熟练使用MATLAB 下的SIMULINK 软件进行系统仿真。
2.学会用MATLAB 下的SIMULINK 软件建立转速反馈控制的直流调速系统的仿真模型和进行仿真实验的方法。
二、结构原理图设计图1 调试系统原理图图1为转速负反馈闭环调速系统仿真框图，各环节参数如下：直流电动机：额定电压N U =220V ，额定电流dN I =55A,额定转速N n =1000r/min,电动机电动势系数e C =0.192Vmin/r 。
假定晶闸管整流装置输出电流可逆，装置的放大系数s K =44，滞后时间常数s T =0.00167s 。
电枢回路总电阻R=0.1Ω，电枢回路电磁时间常数l T =0.00167s ，电力拖动系统机电时间常数m T =0.075s 。
转速反馈系数α=0.01Vmin/r 。
对应额定转速时的给定电压*n U =10V 。
三、仿真实验1. 搭建simulink 仿真实验图搭建完成如图2所示图2 simulink仿真实验图2.基础实验（1）考虑有反馈和无反馈对转速降落差的影响。
下图图3和图4分别为闭环和开环下的示波器显示图图3 闭环情况下的示波器显示图4 开环情况下的示波器显示结论：转速发生偏差时，有反馈系统能有效的抑制，并跟紧给定值；而没有反馈的系统偏差会越来越大。
（2）计算开环机械特性和闭环静特性。
（ss K K P ττ11+=比例积分环节）系统开环机械特性：ed e n S C RIC U K K n -=*1系统闭环静特性：()()K C RI K C U K K n e de n S +-+=*111（3）讨论P 调节、I 调节、PI 调节对快速性和静差的影响。
以下图5、图6分别是P 调节、I 调节的示波器显示图。
图5 P调节下的示波器显示图6 I调节下的示波器显示图根据3种情况下的对比可得以下结论：1.P调节响应速度快，调节动作敏捷，只能减小但无法消除静差。
运动控制系统仿真实验报告——转速、电流反馈控制直流调速系统的仿真双闭环直流调速系统仿真对例题3.8设计的双闭环系统进行设计和仿真分析,仿真时间10s 。
具体要求如下： 在一个由三相零式晶闸管供电的转速、电流双闭环调速系统中，已知电动机的额定数据为：60=N P kW , 220=N U V , 308=N I A , 1000=N n r/min , 电动势系数e C =0.196 V·min/r , 主回路总电阻R =0.18Ω,变换器的放大倍数s K =35。
电磁时间常数l T =0.012s,机电时间常数m T =0.12s,电流反馈滤波时间常数i T 0=0.0025s,转速反馈滤波时间常数n T 0=0.015s 。
额定转速时的给定电压(U n *)N =10V,调节器ASR ，ACR 饱和输出电压U im *=8V,U cm =7.2V 。
系统的静、动态指标为:稳态无静差,调速范围D=10,电流超调量i σ≤5% ,空载起动到额定转速时的转速超调量n σ≤10%。
试求：（1）确定电流反馈系数β(假设起动电流限制在1.3N I 以内)和转速反馈系数α。
（2）试设计电流调节器ACR.和转速调节器ASR 。
（3）在matlab/simulink 仿真平台下搭建系统仿真模型。
给出空载起动到额定转速过程中转速调节器积分部分不限幅与限幅时的仿真波形（包括转速、电流、转速调节器输出、转速调节器积分部分输出），指出空载起动时转速波形的区别，并分析原因。
（4）计算电动机带40%额定负载起动到最低转速时的转速超调量σn 。
并与仿真结果进行对比分析。
（5）估算空载起动到额定转速的时间，并与仿真结果进行对比分析。
（6）在5s 突加40%额定负载，给出转速调节器限幅后的仿真波形（包括转速、电流、转速调节器输出、转速调节器积分部分输出），并对波形变化加以分析。
（一）实验参数某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路，基本数据如下： • 直流电动机：220V ，136A ，1460r/min ，C e=0.132Vmin/r ，允许过载倍数λ=1.5； • 晶闸管装置放大系数：K s=40； • 电枢回路总电阻：R =0.5Ω ； • 时间常数：T i=0.03s ， T m=0.18s ；• 电流反馈系数：β=0.05V/A （≈10V/1.5I N ）。
实验三转速负反馈闭环调速系统的仿真一．实验目的熟练使用MATLAB下的SIMULINK软件进行系统仿真。
学会用MATLAB下的SIMULINK软件建立比例积分控制的直流调速系统的仿真模型和进行仿真实验的方法。
二．实验器材PC机一台，MATLAB软件三．实验参数采用比例积分控制的转速负反馈直流调速系统，结构框图参考教材P51的图2-45，其各环节的参数如下：直流电动机：额定电压UN = 220 V，额定电流IdN = 55 A，额定转速nN = 1000 r/min，电动机电势系数Ce= 0.192 V·min/r。
假定晶闸管整流装置输出电流可逆，装置的放大系数Ks = 44，滞后时间常数Ts = 0.00167 s。
电枢回路总电阻R =1.0 Ω，电枢回路电磁时间常数Tl = 0.00167 s，电力拖动系统机电时间常数Tm = 0.075 s。
转速反馈系数α= 0.01V·min/r。
对应额定转速时的给定电压Un*=10V。
电流负反馈采样电阻Rs = 0.1 Ω，临界截止电流Idcr=1.3IdN，比较电压Ucom = Idcr Rs。
四．实验内容1、根据所提供的系统参数，参考教材P51中图2-45建立采用比例积分控制的转速闭环调速系统的仿真模型。
图1比例积分控制的直流调速系统仿真图2、在理想空载下，改变比例积分控制器的比例系数K p 和积分系数K i （如表1所示），观察调速系统输出转速n 的响应曲线，记录转速的超调量、响应时间、稳态值等参数，以及电枢电流I d 的响应曲线，记录相关数据，并分析原因。
表1 比例积分系数表1不同比例系数K p 和积分系数K i 时的转速数据对比t/sn (r /m i n )不同比例系数Kp 和积分系数Ki 的转速n 曲线t/sI d /A不同比例系数Kp 和积分系数Ki 的电枢电流Id 曲线表2不同比例系数K p和积分系数K i时的电枢电流数据对比通过表1、2可得，当K p0.25，K i=3时，在响应阶段中转速变化比较慢且无超调，其稳态值999.55r/min，并且电枢电流比较小，波动范围也比较窄；当K p=0.56，Ki=11.43时，在响应阶段中转速变化比较快，其稳态值达到1000r/min，并且电枢电流较大，波动范围稍大一点，响应时间较短，约为0.26s；当Kp=0.8，Ki=15时，响应阶段中转速变化快，其稳态值达到1000r/min，响应时间短，约为0.2s，电枢电流大，波动范围大。
运动控制系统课程设计题目:转速电流双闭环直流调速系统仿真与设计转速电流双闭环直流调速系统仿真与设计1. 设计题目转速电流双闭环直流调速系统仿真与设计2. 设计任务已知某晶闸管供电的双闭环直流调速系统,整流装置采用三相桥式电路,基本数据如下：1）直流电动机：160V、120A、1000r/min、C e=r,允许过载倍数λ=2）晶闸管装置放大系数：K s=303）电枢回路总电阻：R=Ω4）时间常数：T l=,T m=,转速滤波环节时间常数T on取5）电压调节器和电流调节器的给定电压均为10V试按工程设计方法设计双闭环系统的电流调节器和转速调节器,并用Simulink建立系统模型,给出仿真结果;系统要求：1）稳态指标：无静差2）动态指标：电流超调量σi ≤5%；空载起动到额定转速时超调量σn ≤10%3. 设计要求根据电力拖动自动控制理论,按工程设计方法设计双闭环调速系统的步骤如下：1）设计电流调节器的结构和参数,将电流环校正成典型I型系统；2）在简化电流环的条件下,设计速度调节器的结构和参数,将速度环校正成典型II型系统；3）进行Simulink仿真,验证设计的有效性;4.设计内容1 设计思路：带转速负反馈的单闭环系统,由于它能够随着负载的变化而相应的改变电枢电压,以补偿电枢回路电阻压降的变化,所以相对开环系统它能够有效的减少稳态速降;当反馈控制闭环调速系统使用带比例放大器时,它依靠被调量的偏差进行控制的,因此是有静差率的调速系统,而比例积分控制器可使系统在无静差的情况下保持恒速,实现无静差调速;对电机启动的冲击电流以及电机堵转时的堵转电流,可以用附带电流截止负反馈作限流保护,但这并不能控制电流的动态波形;按反馈的控制规律,采用某个物理量的负反馈就可以保持该基本量基本不变,采用电流负反馈就应该能够得到近似的恒流过程;另外,在单闭环调速系统中,用一个调节器综合多种信号,各参数间相互影响,难于进行调节器的参数调速;例如,在带电流截止负反馈的转速负反馈的单闭环系统中,同一调节器担负着正常负载时的速度调节和过载时的电流调节,调节器的动态参数无法保证两种调节过程均具有良好的动态品质;按照电机理想运行特性,应该在启动过程中只有电流负反馈,达到稳态转速后,又希望只有转速反馈,双闭环调速系统的静特性就在于当负载电流小于最大电流时,转速负反馈起主要作用,当电流达到最大值时,电流负反馈起主要作用,得到电流的自动保护;2双闭环调速系统的组成：a.系统电路原理图图2-1为转速、电流双闭环调速系统的原理图;图中两个调节器ASR和ACR 分别为转速调节器和电流调节器,二者串级连接,即把转速调节器的输出作为电流调节器的输入,再用电流调节器的输出去控制晶闸管整流器的触发装置;电流环在内,称之为内环；转速环在外,称之为外环;两个调节器输出都带有限幅,ASR的输出限幅什U im决定了电流调节器ACR 的给定电压最大值U im,对就电机的最大电流；电流调节器ACR输出限幅电压U cm 限制了整流器输出最大电压值,限最小触发角α;图2－1 双闭环调速系统电路原理图b.系统动态结构图图2-2为双闭环调速系统的动态结构框图,由于电流检测信号中常含有交流分量,须加低通滤波,其滤波时间常数T oi按需要选定;滤波环节可以抑制反馈信号中的交流分量,但同时也给反馈信号带来了延滞;为了平衡这一延滞作用,在给定信号通道中加入一个相同时间常数的惯性环节,称作给定滤波环节;其作用是：让给定信号和反馈信号经过同样的延滞,使二者在时间上得到恰当的配合,从而带来设计上的方便;由测速发电机得到的转速反馈电压含有电机的换向纹波,因此也需要滤波,滤波时间常数用T on表示;根据和电流环一样的道理,在转速给定通道中也配上时间常数为T on的给定滤波环节;T oi—电流反馈滤波时间常数T on—转速反馈滤波时间常数图2－2双闭环调速系统的动态结构图3）按工程设计方法设计双闭环系统的ACR：设计多环控制系统的一般原则是：从内环开始,一环一环地逐步向外扩展;在这里是：先从电流环入手,首先设计好电流调节器,然后把整个电流环看作是转速调节系统中的一个环节,再设计转速调节器;a.确定时间常数整流滤波时间常数T s,三相桥式电路的平均失控时间T s=；电流滤波时间常数T oi,三相桥式电路每个波头的时间是,为了基本虑平波头,应有1～2Toi=,因此取Toi=2ms=；电流环小时间常数T∑i,按小时间常数近似处理,取T∑i=T s+T oi=;b.选择电流调节器结构由设计要求：σi%≤5%,并保证系统稳态电流无误差,因此可按典型I型系统设计,电流调节器选用PI 型,其传递函数为: W ACR s =isis Ki ττ1+ c.校验近似条件电流环截止频率11.135-==s KI ci ω； 晶闸管装置传递函数近似条件为：13ci sw T ≤=,满足近似条件； 忽略反电动势对电流环影响的条件为：ci w ≥满足近似条件； 小时间常数近似条件处理条件为：ci w ≤=, 满足近似条件;d.计算调节器电阻和电容电流调节器原理如图3－1所示,按所用运算放大器取R 0=40kΩ,各电阻和电容值计算如下：,取30k; ,取;-图3－1含给定滤波与反馈滤波的PI 型电流调节器按照上述参数,电流环可以达到的动态指标为：σi %=%<5%,满足设计4按工程设计方法设计双闭环系统的ASR ：a.确定时间常数电流环等效时间常数为20.0074i T s ∑=；转速滤波时间常数Ton ,根据所用测速发电机波纹情况,取Ton=； 转速环小时间常数n T ∑ 按小时间常数近似处理,取n T ∑=20.0174i T Ton s ∑+=;b ．选择转速调节器结构由于设计要求无静差,转速调节器必须含有积分环节；又根据动态要求,应按典型Ⅱ型系统设计速度环,故ASR 选用PI 调节器,其传递函数为：1()n ASR nn s W s K sττ+= c.计算速度调节器参数按跟随和抗干扰性能较好的原则,取h=5,则ASR 的超前时间常数为：50.01740.087n n hT s τ∑==⨯=,转速环开环增益： 2224.39621-∑=+=s T h h K nN 于是,ASR 的比例系数: =d.校验近似条件由转速截止频率：15.341-===s n KN KNcn τωω; 电流环传递函数简化条件： ,满足简化条件; 转速环小时间常数近似条件为： ,满足近似条件;e.计算调节器电阻和电容转速调节原理图如图3－2所示,取040R k =Ω,则,取550k; ,取;图3－2含给定滤波与反馈滤波的PI 型转速调节器-按照上述参数,电流环可以达到的动态指标为：当h=5时,查表得%,虽然不满足设计要求,而实际上,突加阶跃给定时,ASR 饱和,应按退饱和的情况重新计算超调量,实际%,满足设计要求;5内、外开环对数幅频特性的比较图4－1把电流环和转速环的开环对数幅频特性画在一张图上,其中各转折频率和截止频率依次为：13.2700037.011-==∑s i T ,151.570174.011-==∑s n T , 151.34-=s cn ω,15.11087.011-=s n τ; 以上频率一个比一个小,从计算过程可以看出,这是必然的规律;因此,这样设计的双闭环系统,外环一定比内环慢;一般来说,1150~100-=s ci ω,150~20-=s cn ω;从外环的响应速度受到限制,这是按上述方法设计多环控制系统时的缺点;然而,这样一来,每个环本身都是稳定的,对系统的组成和调试工作非常有利;总之,多环系统的设计思想是：以稳为主,稳中求快;L/dBO1/-s ωiT ∑1ciωnT ∑1cn ωnτ1InI-电流内环 n-转速外环图4－1又闭环系统内环和外环的开环对数幅频特性－20－40－20－406 晶闸管的电压、电流定额计算a.晶闸管额定电压U N晶闸管额定电压必须大于元件在电路中实际承受的最大电压Um ,考虑到电网电压的波动和操作过电压等因素,还要放宽2～3倍的安全系数,即按下式选取U N ＝2～3Um ,式中系数2～3的取值应视运行条件,元件质量和对可靠性的要求程度而定;b.晶闸管额定电流I N为使晶闸管元件不因过热而损坏,需要按电流的有效值来计算其电流额定值;即必须使元件的额定电流有效值大于流过元件实际电流的最大有效值;可按下式计算：I N =~2K fb I MAX ;式中计算系数K fb =Kf/由整流电路型式而定,Kf 为波形系数,Kb 为共阴极或共阳极电路的支路数;当α=0时,三相全控桥电路K fb =,故计算的晶闸管额定电流为I N =~2K fb I MAX =~2 ××220×=～,取200A;7平波电抗器计算由于电动机电枢和变压器存在漏感,因而计算直流回路附加电抗器的电感量时,要从根据等效电路折算后求得的所需电感量中,扣除上述两种电感量;a.电枢电感量L M 按下式计算)(2103mH I Pn U K L NN N D M ⨯=P —电动机磁极对数,K D —计算系数,对一般无补偿电机：K D =8~12; b.整流变压器漏电感折算到次级绕组每相的漏电感L B 按下式计算)(100%2mH I U U K L dK BB •= U 2—变压器次级相电压有效值,I d —晶闸管装置直流侧的额定负载电流,K B —与整流主电路形式有关的系数;c.变流器在最小输出电流I dmin 时仍能维持电流连续时电抗器电感量L 按下式计算min2d I U K L •=, K 是与整流主电路形式有关的系数,三相全控桥K 取则L ＝mH.6）进行Simulink 仿真,验证设计的有效性a. 电流闭环的仿真如下图：为了研究系统的参数对动态性能的影响,分别取K I T ∑i =、、、,此时K I 的值也会随之变化,运行仿真,即可得不同K I 值的阶跃响应曲线：图6-1 KT=的阶跃响应曲线图6-2KT=的阶跃响应曲线图6-3 KT=的阶跃响应曲线图6-4 KT=的阶跃响应曲线由曲线可以看出如果要求动态响应快,可取KT=；如果要求系统超调小,则应把KT 的值取小些,可取KT<;无特殊要求,取折中值KT=,,称为最佳二阶系统;图6-1~图6-4反映了PI 调节器的参数对系统品质的影响趋势,在工程设计中,可以根据工艺的要求,直接修改PI 调节器的参数,找到一个在超调量和动态响应快慢上都较满意的电流环调节器;b. 转速环的仿真设计在增加转速环调节后,转速环开环传递函数如下： )1()1()(n 2n N n ++=∑s T s s K s W τ 校正后的调速系统动态结构框图如下所示：其中me n n N T C R K K βτα=;在matlab中搭建好系统的模型,如下图：转速环的仿真设计为满足系统在不同需求下的跟随性与抗扰行能要求,取h的之分别为：3、5、7、9. 用matlab仿真结果如下：图7-1h=3时的阶跃响应曲线图7-2h=5时的阶跃响应曲线图7-3h=7时的阶跃响应曲线图7-4h=9时的阶跃响应曲线由图可以看出：h值越小,动态降落也越小,恢复时间、调节时间也短,抗扰性能也越好,但是,从h<5以后,由于震荡剧烈h越小,恢复时间反而延长,综合起来看,h=5是最佳选择,也即最佳三阶系统;对电流环与转速环都是根据实际需要调节参数的,对比Ⅰ型、Ⅱ型系统可以发现：Ⅰ型系统可以在跟随性上做到超调小,但抗扰性能差；而Ⅱ型系统超调却相对较大,抗扰性能较好;5.设计心得a.通过该次设计,更加熟悉掌握了电流转速双闭环直流调速系统的结构组成以及它的工作原理,加深了对开环、闭环有静差、无静差调速的理解---闭环结构保证系统的稳定性与抗干扰能力；无静差调速则保证系统有较低的稳态误差;b.由此也初步掌握双闭环调节器的整个设计过程,其基本思想是先内环再外环;在结构框图的处理过程中有多处近似处理,简化了传递函数,从而使问题得到简化,因此称为被称为“工程设计方法”,这意味着在实际的应用中,在可以大大简化分析过程却很小影响分析结果的方法是很有价值的;从开环到闭环、从闭环无静差到有静差、从单环到双环着一些列的变化显示人们人知的渐进性;仿真是自己临时捡起matlab课本重新回顾才完成的,仿真的直观的证明了最佳二阶、三阶系统的参数,并再一次体现了matlab在控制中的重要作用,的确是一个很强大的仿真工具;整个仿真过程也加深了自己对电力拖动控制相关知识理解程度,相当于也许经过证明的才是最可靠的;d.由于水平有限,设计中肯定有许多错误和不足的地方,敬请老师指正;6．参考文献【1】陈伯时,电力拖动自动控制系统;机械工业出版社;【2】李荣生,电气传动控制设计指导;;。
电力拖动自动控制系统仿真实验报告课程名称：电力拖动自动控制系统课程编号：年级/专业/班：姓名：学号：任课老师：实验总成绩：电力拖动自动控制系统仿真实验报告实验项目名称：转速反馈控制直流调速系统实验指导老师：一、实验目的：1、进一步学习利用MA TLAB下的SIMULINK来对控制系统进行仿真。
2、掌握转速、电流反馈控制直流调速系统的原理。
3、学会利用工程的方法设计ACR、ASR调节器的方法。
二、仿真实验电路模型：比例积分控制的无静差直流调速系统的仿真模型三、实验设备及使用仪器：安装windows系统和MATLAB软件的计算机一台四、仿真实验步骤（按照实际建模操作过程填写）：1、打开模型相关编辑窗口：通过单击SIMULINK工具栏中新模型的图标或选择File —New—Model菜单项实现。
复制相关原器件：双击所需要子模块图标，以鼠标左键选中所需的子模块，拖入模型编辑窗口。
2、模块连接：以鼠标左键单击起点模块输出端，拖动鼠标至终点模块输入端处，则在两模块间产生—>线。
修改相关参数：双击模型图案，则出现关于该图案的对话框，通过修改对话框内容来设定模块的参数。
3、仿真过程的启动：单击启动仿真工具的按钮或选择Simulation—Strat菜单栏，则可启动仿真过程，再双击Scope模块就可以显示仿真结果。
4、仿真参数的设置：为了清晰地观测仿真结果，需要对示波器显示格式作一个修改，对示波器的默认值注意改动，这里把Strat time和Stop time栏分别填写仿真的起始时间和结束时间，把默认时间从10.0s修改为0.6s。
重新启动仿真。
5、调节其参数的调整：根据工程的要求，选择一个合适的PI参数。
Kp=0.25,1/t=3,系统转速的相应无超调，但调节时间很长；当Kp=0.8，1/t=15，系统转速的相应的超调较大，但快速性较好。
五、实验数据、图表或计算等：修改控制参数后的仿真结果Kp=0.25,1/t=3,系统转速的相应无超调，但调节Kp=0.8，1/t=15，系统转速的相应的超调较大，但快速性较好。
综合训练项目一题目：转速、电流反馈控制直流调速系统的仿真学期：专业：班级：姓名：学号：指导教师：辽宁工程技术大学成绩评定表评定标准评定指标标准评定合格不合格调节器设计方案正确性仿真模型搭建参数选择仿真结果设计报告\答辩内容充实图表清晰答辩效果总成绩日期年月日综合训练项目一题目：转速、电流反馈控制直流调速系统的仿真目的：通过仿真，学生可以对各模块性能、电路连接情况有所了解并直观地看到仿真结果；通过对仿真参数进行调整，可以使学生了解参数变化对系统性能的影响。
要求：针对知识单元二的转速、电流双闭环直流调速系统的调节器工程设计方法，利用MATLAB/simulink 中的电力系统工具箱搭建系统仿真模型，验证调节器工程设计方法得到的参数并合理调节参数，利用该模型学生可以分析双闭环直流调速系统的启动性能、系统突加减变负载运行工况下的速度、电流及转矩变化情况以及系统抗电网电压等各种扰动下的速度响应。
任务:某晶闸管供电的双闭环直流调速系统,整流装置采用三相桥式电路，基本数据如下：直流电动机：220V ，136A ，1460r/min ，Ce=0.132V ·min/r,允许过载倍数 1.5λ=；晶闸管装置放大系数40s k =；电枢回路总电阻0.5R =Ω，0.0017s T s =，电磁时间常数0.03l T s =，机电时间常数0.18m T s =，电流反馈滤波时间常数0.002oi T s =，电流反馈系数0.05/V A β=，转速反馈系数0.05min/V r α=∙，要求转速无静差，空载起动到额定转速时的转速超调量10%n σ=。
1、采用工程设计方法设计电流调节器和速度调节器,建立各自的动态数学模型；2、用MATLAB/Simulink 仿真软件建立电流环仿真模型；3、分析电流环不同参数下的仿真曲线；4、用MATLAB 建立转速环仿真模型；5、分析转速环空载启动、满载启动、抗扰波形图仿真曲线；6、针对仿真模型进行演示答辩，考查其掌握程度转速、电流反馈控制直流调速系统的仿真工程设计方法来设计转速、电流双闭环调速系统的两个调节器。
按照设计多环控制系统先内环后外环的一般原则，从内环开始，逐步向外扩展，在双闭环系统中应该先设计电流调节器，然后再把整个电流环看做是转速调节器中的一个环节，在设计转速调节器。
双闭环调速系统结构框图如下图所示：增加了滤波环节：电流滤波、转速滤波和两个给定信号的滤波环节，由于电流检测信号中常含有交流分量，为了不使它影响到调节器的输入，需加低通滤波。
这样的滤波环节传递函数可用一阶惯性来表示其滤波时间常数oi T 按需要选定，以滤平电流检测信号为准，然而在抑制交流分量的同时滤波环节也延迟了反馈信号的作用，为了平衡这个延迟作用，在给定信号通道上加入一个同等时间常数的惯性环节，其意义是让给定信号和反馈信号经过相同的延时，使二者在时间上得到恰当的配合，从而带来设计上的方便。
一、电流调节器的设计：电流环化简后的结构框图（课本P77）其中i s oi T T T ∑=+（近似处理） 式 （1-1） 1、电流调节器结构的选择/(1)(1)s l K RT s T s β∑++*()i U s βASR综合训练项目一首先考虑把电流环校正成哪一类典型系统。
从稳态要求上看，希望电流无静差，以得到理想的堵转特性，由上图可以看出采用典型I 型就够了。
再从动态要求上看，实际系统不允许电枢电流突加控制时有太大的超调，以保证电流在动态过程中不超过允许值，而对电网电压波动的及时抗扰作用只是次要的因素。
为此，电流环应以跟随性能为主，即应选用典型I 系统。
电流环控制对象是双惯性型的，要校正成典型I 系统，显然应采用PI 型的电流调节器，其传递函数可以写成：(1)()i i ACR i K s W s sττ+=式 （1-2）式中 i K ----电流调节器的比例系数i τ-----电流调节器的超前时间常数。
为了让调节器零点与控制对象的大时间常数极点对消，选择i τ=l T （电磁时间常数） 式 （1-3）所以i τ=0.03另：i s I i K K K Rβτ=式（1-4） 有题意可知：s K =40； β=0.05； R=0.5； i τ=0.03； 所以 0.0075I i i I s K RK K K τβ== 式（1-5）1）、当超调量0%σ=时：0.25I i K T ∑= 式（1-6） 由式（1-1）得：i s oi T T T ∑=+=0.0017+0.002=0.0037 由式（1-5）和（1-6）得：0.25*0.0075i iK T ∑==0.507i τ=0.030.0150.507()0.03ACR s W s s+=仿真模型为：转速、电流反馈控制直流调速系统的仿真仿真波形为：可见图像是没有超调的；2）、当超调量 1.5%σ=时：0.39I i K T ∑= 式（1-7） 由式（1-1）得：i s oi T T T ∑=+=0.0017+0.002=0.0037 由式（1-5）和（1-7）得：0.39*0.0075i iK T ∑==0.791i τ=0.030.0240.791()0.03ACR s W s s+=仿真模型为：综合训练项目一仿真波形为：可见是有一点超调的；3）、当超调量 4.3%σ=时：0.50I i K T ∑= 式（1-8） 由式（1-1）得：i s oi T T T ∑=+=0.0017+0.002=0.0037 由式（1-5）和（1-8）得：0.50*0.0075i iK T ∑==1.014i τ=0.030.03 1.014()0.03ACR s W s s+=仿真模型为：转速、电流反馈控制直流调速系统的仿真仿真波形为：可见超调变大；4）、当超调量9.5%σ=时：0.69I i K T ∑= 式（1-9） 由式（1-1）得：i s oi T T T ∑=+=0.0017+0.002=0.0037 由式（1-5）和（1-9）得：0.69*0.0075i iK T ∑==1.399i τ=0.030.042 1.399()0.03ACR s W s s+=仿真模型为：综合训练项目一仿真波形为：可见超调变大；5）、当超调量16.3%σ=时： 1.0I i K T ∑= 式（1-9） 由式（1-1）得：i s oi T T T ∑=+=0.0017+0.002=0.0037 由式（1-5）和（1-9）得： 1.0*0.0075i iK T ∑==2.027i τ=0.030.061 2.027()0.03ACR s W s s+=仿真模型为：转速、电流反馈控制直流调速系统的仿真仿真波形为：可见超调变大； 二、转速调节器的设计 电流环等效闭环传递函数*2()1111()/11d cli i i I I II s W T U s s s s K K K β∑==≈+++接入转速环内，电流环等效环节的输入量应为*()i U s ，因此电流环在转速环中应等效为：*1()()1()1d cli i II s W s U s s K ββ=≈+取9.5%σ=时：0.69I i K T ∑= ；10.00536IK = 式（2-1）综合训练项目一转速环化简后的框图为：转速环化简后结构图（课本P81）其中 1n on IT T K ∑=+（小惯性环节近似计算）式（2-2） 为了实现转速无静差，在负载扰动作用点前必须有一个积分环节，它应该包含在转速调节器ASR 中，现在扰动作用点后面已经有了一个积分环节，因此转速环开环传递函数应共有两个积分环节，所以应该设计成典型II 型系统，这样的系统同时也能满足动态抗扰性能好的要求。
因此ASR 也应该采用PI 调节器，其传递函数为：(1)()n n ASR n K s W S sττ+=式 （2-3）式中 n K ----转速调节器的比例系数；n τ----转速调节器的超前时间常数。
