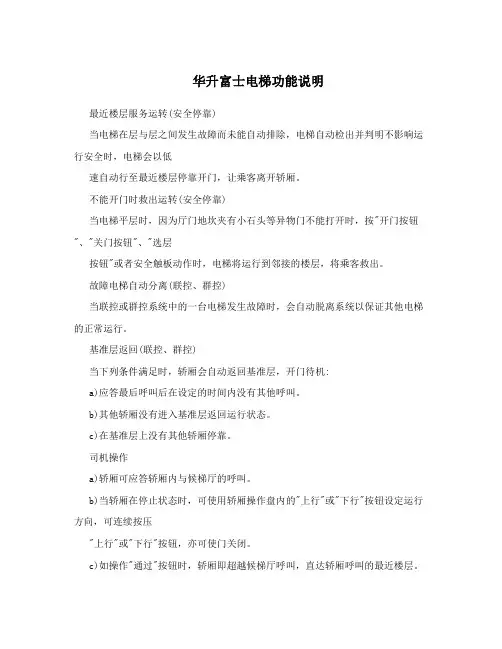

华升富士电梯功能说明最近楼层服务运转(安全停靠)当电梯在层与层之间发生故障而未能自动排除，电梯自动检出并判明不影响运行安全时，电梯会以低速自动行至最近楼层停靠开门，让乘客离开轿厢。
不能开门时救出运转(安全停靠)当电梯平层时，因为厅门地坎夹有小石头等异物门不能打开时，按"开门按钮"、"关门按钮"、"选层按钮"或者安全触板动作时，电梯将运行到邻接的楼层，将乘客救出。
故障电梯自动分离(联控、群控)当联控或群控系统中的一台电梯发生故障时，会自动脱离系统以保证其他电梯的正常运行。
基准层返回(联控、群控)当下列条件满足时，轿厢会自动返回基准层，开门待机:a)应答最后呼叫后在设定的时间内没有其他呼叫。
b)其他轿厢没有进入基准层返回运行状态。
c)在基准层上没有其他轿厢停靠。
司机操作a)轿厢可应答轿厢内与候梯厅的呼叫。
b)当轿厢在停止状态时，可使用轿厢操作盘内的"上行"或"下行"按钮设定运行方向，可连续按压"上行"或"下行"按钮，亦可使门关闭。
c)如操作"通过"按钮时，轿厢即超越候梯厅呼叫，直达轿厢呼叫的最近楼层。
专用运转轿厢操作盘上设有专用运转开关，打开此开关后电梯只应答轿厢内选层，不应答候梯厅的呼叫，此钥匙只能在退出专用运转状态后方能拔出。
开门报警电梯运行中或停止于平层区以外时，如果有人在轿厢里强行扒门，则蜂鸣器发出连续的报警声以示警告。
如果电梯运行中警告声已经响起，乘客却继续扒门，导致门被打开，则电梯将保护性停车，直到确认门关上后再启动。
超载报警超过电梯载重量110%时，轿厢蜂鸣器发出断续的警告声，并且轿厢操作盘显示"超载"，同时阻止轿厢的关门动作。
防捣乱功能如同时按下三个按钮或在短时间内按下四个以上按钮，或者即使轿厢内载重在100公斤以下，有4个以上的轿厢被呼叫时，则会取消所有轿厢呼叫。
控制器用户使用手册Version 4目录第一章简介....................................................... 1-1 1.1预期用途 ....................................................................................................................... 1-1 1.2版本信息 ....................................................................................................................... 1-1 1.3保修详情 ....................................................................................................................... 1-1 1.4退货信息 ....................................................................................................................... 1-1 1.5模具主产品或系统的移动或转售 ..................................................................... 1-1 1.6版权 ................................................................................................................................. 1-2 1.7计量单位和换算系数 .............................................................................................. 1-2 第二章全球支持 .................................................. 2-1 2.1生产基地及各办公室 .............................................................................................. 2-1 2.2国际代理机构 ............................................................................................................. 2-2 第三章安全....................................................... 3-1 3.1简介 ................................................................................................................................. 3-1 3.2安全隐患 ....................................................................................................................... 3-2 3.3操作危险 ....................................................................................................................... 3-5 3.4一般安全标识 ............................................................................................................. 3-7 3.5缆线检查 ....................................................................................................................... 3-8 3.6锁定安全 ....................................................................................................................... 3-9 3.7电气锁定 ..................................................................................................................... 3-10 3.8处理 ............................................................................................................................... 3-123.9E-Drive安全隐患 ................................................................................................... 3-133.10接地连接 ..................................................................................................................... 3-14 第四章概览....................................................... 4-14.1系统概览 ....................................................................................................................... 4-1 4.2触摸屏按钮 .................................................................................................................. 4-1 4.3配置 ................................................................................................................................. 4-1 4.4E-Drive驱动器型号 ................................................................................................ 4-1 4.5控制器正面 .................................................................................................................. 4-2 4.6控制器连接 .................................................................................................................. 4-3 4.7主界面 ............................................................................................................................ 4-4第五章设置....................................................... 5-1第六章操作....................................................... 6-16.1接通控制器电源 ........................................................................................................ 6-1 6.2登录 ................................................................................................................................. 6-1 6.3创建一个新项目 ........................................................................................................ 6-3 6.4设置系统限制 ............................................................................................................. 6-5 6.5启用伺服电机 ........................................................................................................... 6-10 6.6系统归位 ..................................................................................................................... 6-11 6.7查看驱动信息 ........................................................................................................... 6-17 6.8触发器 .......................................................................................................................... 6-18第七章用户访问和密码............................................ 7-1第八章故障排查 .................................................. 8-18.1报警信息 ....................................................................................................................... 8-2第一章 简介本手册的目的是帮助用户集成、操作和维护E-Drive 控制器。
电梯IC卡管理系统使用手册(V3.5)内选分层型电梯IC卡管理系统使用手册目录第一章系统组成及功能介绍31.1系统构成3.1.2系统组成列表3.1.3功能列表4.第二章控制器说明52.1控制器参数5.2.2接口说明5.第三章安装说明83.1控制器接线示意图83.2系统安装固定83.3发卡器与计算机连接9第四章调试运行104.1通电前准备104.2通电后检查104.3控制器配置104.4运行测试11第五章常见问题解答12附录一蜂鸣器提示音详解14附录二指示灯含义详解错误!未定义书签。
附录三电梯编号设置方法15第一章系统组成及功能介绍1.1系统构成本系统通过对授权IC卡的管理，实现对电梯的使用者、用梯权限、电梯的运行时间、楼层开放时段等等进行管理与控制，使物业管理部门可以轻松自如地管理乘梯用户和电梯，智能电梯IC卡管理系统是一个集散式综合控制平台，组成结构如下：1）、IC卡管理中心（计算机软件）（初始登录密码为：空）2）、发卡器3）、楼层控制器（有8F、16F、32F、48F的）4）、读卡器5）、射频IC卡6）、其他附属产品等1.2系统组成列表1.3功能列表第二章控制器说明2.1控制器参数内选控制器主要技术参数：1、输入电压：DC9〜36V2、工作电流：<800mA3、使用环境温度：-40℃~+70℃4、使用环境相对湿度：20%〜90%不结露5、刷卡操作时间:<200毫秒6、读卡连接线最大长度：12米7、刷卡记录存储：循环存储20000条8、可管理乘梯卡数量：6万张9、黑名单：1万个10、电梯编号：1〜255号自由设置11、平均无故障时间:>30000小时2.2接口说明控制板实物图:接口说明:J1J2电路切换开关，当拨到左端（ON端）时，此时启用控制电路，启用IC卡管理功能；当拨到（OFF端）时关闭IC卡管理电路，退出IC卡管理功能，电梯可自由选层。
IC管理功能发生故障时，将开关拨到OFF后，可保证电梯的正常使用。

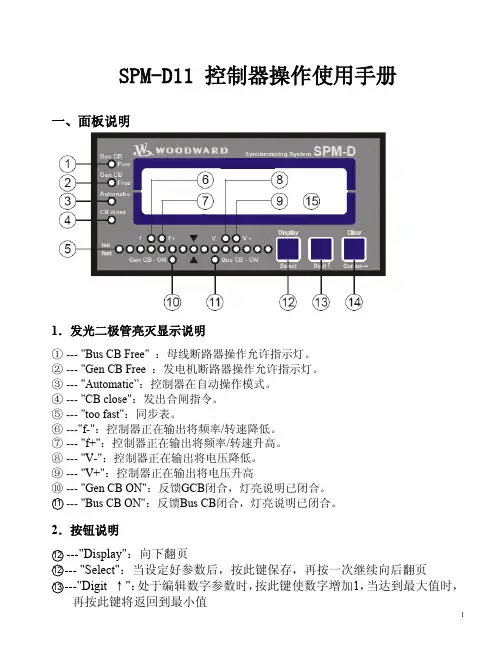

SPM-D11 控制器操作使用手册一、面板说明1．发光二极管亮灭显示说明① --- "Bus CB Free" ：母线断路器操作允许指示灯。
② --- "Gen CB Free ：发电机断路器操作允许指示灯。
③ --- "Automatic ”：控制器在自动操作模式。
④ --- "CB close"：发出合闸指令。
⑤ --- "too fast"：同步表。
⑥ ---"f-"：控制器正在输出将频率/转速降低。
⑦ --- "f+"：控制器正在输出将频率/转速升高。
⑧ --- "V-"：控制器正在输出将电压降低。
⑨ --- "V+"：控制器正在输出将电压升高⑩ --- "Gen CB ON"：反馈GCB 闭合，灯亮说明已闭合。
--- "Bus CB ON"：反馈Bus CB 闭合，灯亮说明已闭合。
2．按钮说明---"Display"：向下翻页 ：当设定好参数后，按此键保存，再按一次继续向后翻页 ↑"：处于编辑数字参数时，按此键使数字增加1，当达到最大值时，再按此键将返回到最小值--- "Clear"：报警信息复位，同时按13和14时进入参数设定。
--- "Cursor →"：右移1位，参数设定时，用此按钮选择参数，在参数设定时向上翻页，最多翻4页。
二、参数设定方法介绍1．通过控制器面板设定"Digit ↑"和"Cursor→"时进入参数设定，按"Display"向下翻页，此时可进入所有参数进行设定。
同时按"Select"：和→"时在4页。

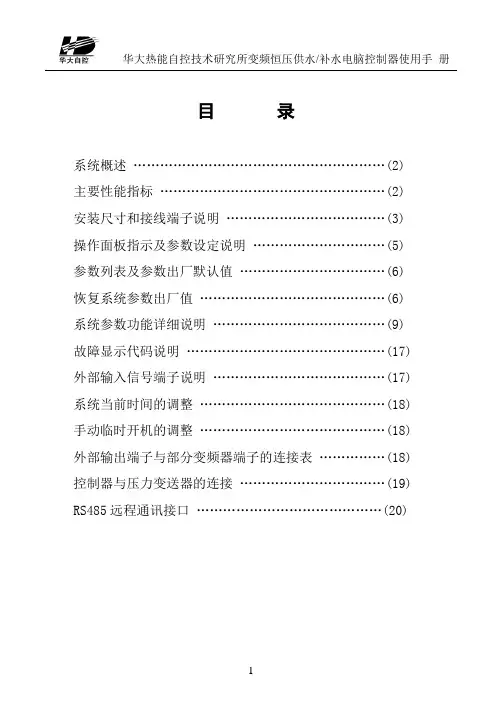

目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)参数列表及参数出厂默认值 (6)恢复系统参数出厂值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (18)控制器与压力变送器的连接 (19)RS485远程通讯接口 (20)一、系统概述HD3000N系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.可选配的RS485远程通讯接口，标准组态软件支持远程通讯；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。
第3章 方案应用第3章方案应用 NICE3000new电梯一体化控制器快速调试手册3方案应用第3章方案应用3.1 并联&群控方案◆应用背景现场2台电梯、2台以上8台以下电梯时分别采用并联控制、群控控制功能实现电梯运行的合理分配，为楼宇智能分配电梯运行提供解决方案，实现高效节能的楼宇运输方案；◆方案描述NICE3000new系列一体化控制系统具有并联、群控控制功能：●并联方案：直接通过CAN2 通讯端口实现两台电梯并联；●群控方案：配合群控板MCTC-GCB-A可以实现电梯群控功能。
3.1.1并联方案并联方案（CN4的CAN2端口并联）◆配线图3-1 并联方案（CN4并联）接线示意图并联电梯相关使用说明，设置并联楼层偏置(F6-50不为0时)●用户楼层：实际建筑楼层。
●物理楼层：任意一台电梯到达并服务，或者安装有平层插板的楼层。
●同一物理楼层，两台电梯必须都要安装平层插板。
若其中一台电梯不停靠该层，此台梯也必须在该层安装平层插板，用户可通过设置服务楼层使此电梯不停靠该层。
●外召板地址按该梯的物理楼层来设置，且不同的电梯物理楼层可以不一致。
●电梯的最低层F6-01和最高层F6-00按实际物理楼层设置。
方案应用NICE3000new 电梯一体化控制器快速调试手册 第3章 方案应用3◆相关参数两台电梯并联一号梯有一个地下用户楼层，4个地上用户楼层，但停靠层站只有B1层、1层、2层、3层；二号梯有4个地上用户楼层，停靠层站为1层、3层、4层。
那么该两台梯的相关属性说明如下图示：四楼图3-2 并联电梯楼楼层示意图相关参数设置请参下表：表3-1 并联电梯楼层地址设置第3章方案应用 NICE3000new电梯一体化控制器快速调试手册3方案应用3.1.2群控方案2台以上电梯群控，需要外加群控板（MCTC-GCB-A）配合NICE3000new控制器使用：●单台群控板支持4台电梯群控；●若需要4台以上电梯群控，则需要2台群控板通过非标方案实现，在此不做介绍，若有需求请联系汇川。
一概述智能控制器是框架式空气断路器的核心部件,适用于50～60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；通过负载监控，需量保护，区域连锁等功能实现电网的合理运行。
同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录;当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控，遥调等，智能控制器支持多种协议以适用不同的组网要求。
二基本功能对于M型无任何可选功能(加＊的项目）时其功能配置为基本功能，如表1所示：表1 基本功能配置2.1。
3 通讯功能通讯功能为可选项，对于M型没有通讯功能，对于H型通讯协议可根据需要选择为Modbus，Profibus-DP，Device net。
2.1.4增选功能选择增选功能为可选项，M型,H型都可以选择增选功能配置，不同增选功能代号与增选功能内容如表2所示.2.1。
5 区域连锁及信号单元的选择“区域连锁及信号单元”为可选项，M型、H型都可以选择信号单元的功能配置，当信号单元选择为S2，S3时，控制器具备区域连锁功能。
2。
2 技术性能2.2.1 适用环境工作温度：－10℃～＋70℃（24h•内平均值不超过+35℃)储存温度：－25℃～＋85℃安装地点最湿月的月平均最大相对湿度不超过90%，同时该月的月平均最低温度不超过+25℃，允许由于温度变化产生在产品表面的凝露。
污染等级：3级。
(在和断路器装配在一起的情况下)安装类别：Ⅲ。
(在和断路器装配在一起的情况下）2.2。
2工作电源由辅助电源和电源互感器同时供电，保证负载很小和短路情况下控制都可以可靠工作。
控制器的供电方式有下面3种方式：a.电源CT供电额定电流大于等于400A时，一次电流单相不低于0。
华起电梯控制器使用
手册
建筑智能化解决方案资料
建筑智能化解决方案
电梯控制器使用手册
（第一版）
第1章产品功能介绍
1.1 产品简介
本电梯控制器采用非接触式IC/ID 卡感应技术进行身份识别，可实现人员进出电梯的控制。
支持WG读头和485读头，当持卡人进入电梯后，在感应器上刷卡，电梯控制器判断此卡是否有权限、时限，如果有权则允许登梯，无权不能登梯。
对于只有单层权限的用户，刷卡后无须按键，电梯直达用户有权限的那一楼层，对于具有多层权限的用户，刷卡后电梯控制器释放用户有权限的楼层按键，等待用户按键（等待时间5—6秒）。
电梯控制器主板可控制16个楼层，增加一块扩展板可增加控制16个楼层，总共可控制32个楼层，如果楼层在16层以内，就不需要增加扩展板。
本电梯控制器与计算机之间采用RS-485 方式通讯，还可与中继器配合使用，灵活组成不同应用规模的电梯控制系统。
1.2 产品功能特点
•读头支持WG读头和485读头，WG读头接口，能够智能识别标准WIEGAND 26/32/40协议格式，485读头接口只能接公司生产的485读头，读头接口提供5VDC 或12VDC 读头工作电源，兼容性强；
•兼容多种技术生物识别技术、指纹识别技术、密码键盘、感应式IC、ID卡；•乘梯验证方式验证权限时限乘梯，无权或者不在有限时限内不能乘电梯；•远程控制可以远程控制电梯到达某一层；
•时限灵活设置支持256个时间段，16个时间组，128个节假日；
•定时启用、关闭电梯控制器支持非节假日定时启用、关闭电梯控制器，在关闭状态下无须刷卡即可乘电梯；
•消防联动接收一路常闭消防联动输入信号，当消防信号启动后，电梯控制器屏蔽刷卡功能，电梯恢复到原状态，即不需要刷卡就可以乘电梯（提供的消防信号应该是无源的干接点信号），消防信号输入端口在出厂时已短接；
•脱机工作采用“分散控制、集中管理”的原则设计，设定好控制器的参数、权限、时限后，各控制器可脱离通讯网络和管理计算机单独运行，可靠性高；
•掉电保护采用先进的NRAM 实时时钟模块,掉电后时钟不紊乱，记录数据采用EEPROM存储，掉电后数据可保存10 年不变；
•双隔离电源配有专用电源,两组独立回路供电，内部电路和外部电路使用不同电源，稳定性好，抗干扰性强,可靠性高；
•有源隔离通讯通讯接口采用有源隔离方式，减少通讯干扰；
第2章产品说明
2.1 系统结构
TCP/I
2.2 电梯控制器主板接口图
2.2.1 电梯控制器主板接口说明
① J1～J4：第1层～１６层楼层信号输出端
每个楼层输出信号由A 、B 、C 三端组成，如下图所示：
② J5：扩展总线输出接口
该接口用于连接扩展板，与扩展板上的扩展总线输入端（J5）相连。
③ J6：读头接口和通讯接口
该接口提供+12V 和+5V 电源供读头使用，
WA1、WA0接WG 读头的Data1、Data0， DT_485A 、DT_485B 接485读头的信号输入端， PC_485A 、PC_485B 用于同电脑通讯。
A B
楼层按
④J7：电源接口
需要接两组电源
⑤J8：备用端口
⑥ J9：消防信号接口
接收一路常闭消防联动输入信号2.3 电梯控制器扩展板接口图
2.3.1 电梯控制器扩展接口说明
①J1～J4：第17层～第32层楼层信号输出端，同主板的楼层信号输出
端一样。
②J5：扩展总线输入接口
该接口与主板的扩展总线输出接口（J5）相连。
③J6：扩展总线输出接口（待用）
该总线接口用于连接更多的扩展板，以便控制更多的楼层（保留待用）。
2.4 跳线设置
在接线测试或安装控制器之前，应先设置好主板上跳线（S1、S3、S2）的位置，以便控制器正常工作，本电梯控制器支持WG 读头和485读头，跳线用于选择所连接的读头是WG 读头还是485读头。
跳线设置示意图如下：
2.4 拨码开关设置
主板上的拨码开关SW1用于设置电梯控制器是否连接了扩展板，如果连接了一块扩展板，需要将拨码开关上“1”位置的开关拨到“ON ”位置。
第3章 产品调试
新购的电梯控制器在安装使用前请按如下步骤进行通电设置：
步骤1、准备：准备交流220V 电源及插座一个，电梯系统用计算机一台,电梯
S1 485 W
S3
S2
使用WG 读头的跳线S1
S3
S2
485 W
使用485读头的跳线方
管理软件一套（公司产品），IC 卡发卡器一个，RS485 通讯口一个（使用通讯卡或转换器）,通讯电缆一根（客户自备），Weigand 26/32/40 IC 卡或ID 卡感应器一个或者485感应器（公司485读头），ID 或IC 空白卡一张。
步骤2、从包装箱中取出本机，平稳放置，按如下连接图连接好
步骤 3、设置跳线：如果还未设置控制器的选择跳线，请参考跳线设置进行设置。
步骤 4、拨码开关设置：如果还未设置控制器的拨码开关，请参拨码开关设置进行设置。
步骤 5、复位电梯控制器：设置好跳线和拨码开关后请按电梯控制器上的复位按键，以便控制器按照您所设置的参数工作。
步骤6、通电开机：将各设备的电源线插入电源插座，接通所有电源。
步骤7、启动计算机：启动计算机操作系统。
步骤8、控制器自检：电梯控制器上电后进行自检,自检成功后电梯控制器正常工作，主板上的CUP 指示灯LED3、LED4以0.5赫兹频率交替闪烁，读头通电时其电源指示灯亮，某些读头蜂鸣器会鸣响。
步骤9、安装电梯管理软件：将公司电梯管理软件光盘插入CD —ROM 驱动器，运行安装程序。
步骤10、建立电梯系统：根据软件提示，客户化随软件所配的电梯系统卡，输入客户数据库信息，包括人员信息、设备组态、楼层权限等，发一张测试用的计算机
及电梯
232/485 电梯控制IC/ID 卡感应220V 电源插
用户
RS23
系统发卡电梯控制器系统连接示
电梯用户卡。
详细操作步骤见软件说明书。
步骤11、下载设备地址和权限：将设备地址、楼层权限等信息下载到电梯控制器内，注意每个控制器应设置一个唯一的设备地址号与设备板号对应，并将设备地址号标记在设备上。
步骤12、客户化IC 卡感应器：如果使用本公司的IC 卡感应器组成电梯系统，应先客户化IC 卡感应器，即在IC 卡感应器上刷一次安装电梯管理软件时客户化后的系统卡，详细操作步骤见IC 卡感应器说明书。
此时，该IC 卡感应器只识别由该系统卡发的用户卡。
请切勿使用未经安装和客户化的系统卡来客户化IC 卡感应器，否则电梯系统不能运行。
ID 卡无需此步。
步骤13、刷卡：若上述操作成功，则本机初始化设置完成，可以进行电梯控制。
在感应器上刷有权限的用户卡时，电梯控制器主板上的数据指示灯LED7、LED8、会闪烁。
感应器峰鸣器响，绿色指示灯亮，楼层信号输出继电器动作，经延时后继电器复位。
刷非法卡时本机无反应。
步骤14、设置完毕后拆除电梯控制器，如果还需要设置其它电梯控制器，转第2 步。
步骤15、全部设置完毕后，设备可安装到现场使用。
注意：如果本次设置使用的IC卡感应器不是最终客户要使用的设备，请再刷一次系统卡，清空IC 卡感应器内的客户系统参数，以供其它系统使用，否则，该客户化后的IC 卡感应器不能用于其它系统。
步骤16、切断电源，拆除所有连线，将本机按原方式包装好，或转安装连接，将本机安装到预定的位置。
上述操作中如有任何疑问，请立即咨询工程商或本公司售后服务部。
第4章技术参数。
