西继迅达电梯SCH5600-V2控制系统使用说明书调试手册

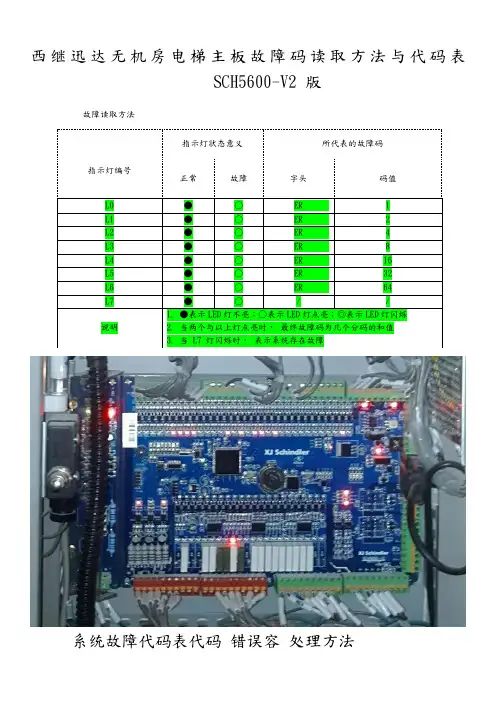

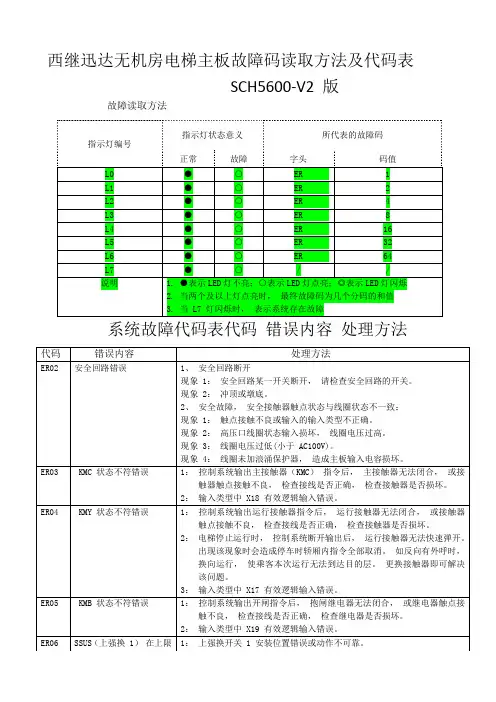

西继迅达无机房电梯主板故障码读取方法及代码表故障读取方法SCH5600-V2 版指示灯编号指示灯状态意义所代表的故障码正常故障字头码值L0 L1 L2 L3 L4 L5 L6 L7 说明●○ER1●○ER2●○ER4●○ER8●○ER16●○ER32●○ER64●○//1. ●表示 LED 灯不亮；○表示 LED 灯点亮；◎表示 LED 灯闪烁2. 当两个及以上灯点亮时， 最终故障码为几个分码的和值3. 当 L7 灯闪烁时， 表示系统存在故障系统故障代码表代码 错误内容 处理方法代码ER02ER03 ER04ER05 ER06错误内容处理方法安全回路错误1、 安全回路断开现象 1： 安全回路某一开关断开， 请检查安全回路的开关。

现象 2： 冲顶或墩底。

2、 安全故障， 安全接触器触点状态与线圈状态不一致：现象 1： 触点接触不良或输入的输入类型不正确。

现象 2： 高压口线圈状态输入损坏， 线圈电压过高。

现象 3： 线圈电压过低(小于 AC100V)。

现象 4： 线圈未加浪涌保护器， 造成主板输入电容损坏。

KMC 状态不符错误1： 控制系统输出主接触器（KMC） 指令后， 主接触器无法闭合， 或接触器触点接触不良， 检查接线是否正确， 检查接触器是否损坏。

2： 输入类型中 X18 有效逻辑输入错误。

KMY 状态不符错误1： 控制系统输出运行接触器指令后， 运行接触器无法闭合， 或接触器触点接触不良， 检查接线是否正确， 检查接触器是否损坏。

2： 电梯停止运行时， 控制系统断开输出后， 运行接触器无法快速弹开。

出现该现象时会造成停车时轿厢内指令全部取消。

如反向有外呼时，换向运行， 使乘客本次运行无法到达目的层。

更换接触器即可解决该问题。

3： 输入类型中 X17 有效逻辑输入错误。

KMB 状态不符错误1： 控制系统输出开闸指令后， 抱闸继电器无法闭合， 或继电器触点接触不良， 检查接线是否正确， 检查继电器是否损坏。

目录目录 (1)第一章SM 5600串行控制系统功能介绍 (7)1.1. 基本功能列表 (7)1.2. 特殊功能列表 (9)1.3. 安全保护功能列表 (12)1.4. 可选功能列表 (12)第二章SM 5600串行控制系统板类产品型号 (13)2.1. 产品型号命名方法 (13)1. 基本规则 (13)2. 主控电脑板、轿顶电脑板、轿厢电脑板、轿厢扩展板、外呼板命名 (13)2.2. SM5600串行系统板类产品型号列表 (13)第三章SM 5600串行控制系统构成与部件介绍 (14)3.1. 系统结构框图 (14)3.2. 系统主要部件性能指标 (14)3.2.1. 性能特点 (15)3.2.2. 适用范围 (15)3.2.3. 参照标准 (15)3.2.4. 电源规格 (15)3.2.5. 工作温度 (15)3.2.6. 检测指标 (15)3.3. 系统主要部件分类介绍 (16)3.3.1. 主控电脑板SM 5600－V2 (16)3.3.2. 人机交互界面SM5600HMI (19)3.3.3. 轿顶电脑板SM 5600－02A (20)3.3.4. 轿厢电脑板SM 5600－02B (23)3.3.5. 轿厢扩展板SM 5600－02C (25)3.3.6. 外召及显示电脑板SM5600－04A (26)第四章SM 5600串行控制系统的安装 (29)4.1. 重要提示 (29)4.2. 检查 (29)4.3. 系统安装 (29)4.3.1. 安装技术要求 (29)4.3.2. SM 5600系列部件安装 (29)4.3.3. 系统其它部件安装 (30)4.3.4. 控制系统接地 (31)第五章SM 5600串行控制系统参数设置 (32)5.1. 概述 (32)5.2. 系统菜单结构与流程 (33)5.2.1. 主菜单 (34)5.2.2. 通讯状态菜单 (34)5.2.3. 密码校验界面 (34)5.2.4. 监视菜单与参数设置菜单 (34)5.2.5. 菜单设置操作提示 (35)5.3. 监视参数菜单设置与操作 (35)5.3.1. 监视参数表 (35)5.3.2. 设置与操作 (35)1. 选层信息 (35)2. 层站信息 (36)3. 井道开关位置 (36)4. 输入输出 (37)5. 速度反馈 (37)6. 运行记录 (38)7. 故障记录 (38)8. 呼梯测试 (38)9. 输入信号 (39)10. 输出信号 (39)11. 轿厢信号 (39)12. 开/关门输入 (40)13. 通讯测试 (40)14. 软件版本号 (40)5.4. 基本参数菜单设置与操作 (40)5.4.1. 基本参数表 (40)1. 初始步骤 (40)2. 基本参数表 (41)5.4.2. 设置与操作 (41)1. 总楼层数设定 (41)2. 待梯层设定 (42)3. 系统时间设定 (42)4. 自动开门保持时间设定 (42)5. 开门延长时间设定 (42)6. 返基站时间设定 (43)7. 自动开梯时间设定 (43)8. 自动关梯时间设定 (43)9. 消防层设置 (43)10. 锁梯层设定 (43)11. 主控板输入类型 (44)12. 轿顶输入类型 (45)13. 保修时间 (46)14. 层站显示设置 (46)15. 停靠层设置 (46)16. 多段速方式设定 (47)17. 开门延长使能设定 (47)18. 抱闸反馈检测使能设定 (47)19. 开门选择设定 (47)20. 关灯时间 (48)21. F参数 (48)5.5. 运行参数菜单设置与操作 (48)5.5.1. 运行参数表 (48)5.5.2设置与操作 (50)1. 电梯额定速度设定 (50)2. 电机额定转速设定 (50)3. 编码器脉冲数设定 (50)4. 检修运行速度 (50)5. 爬行速度 (51)6. 开门速度 (51)7. 开门超限速度 (51)8. 开门平层速度 (51)9. 单层运行速度 (51)10. 延时开闸 (52)11. 启动速度曲线 (52)12. 抱闸延时 (52)13. 加速斜率A1设定 (52)14. 减速斜率A2设定 (52)15. S时间1——P1设定 (53)16. S时间2——P2设定 (53)17. S时间3——P3设定 (53)18. S时间4——P4设定 (53)19. 零速设置 (53)20. 零速时间 (53)21. 延时抱闸 (54)22. 平层调整 (54)23. 试运行 (54)5.6. 特殊参数菜单设置与操作 (54)5.6.1. 特殊参数表 (54)5.6.2. 设置与操作 (55)1. 开/关门继电器保持时间设定 (55)2. 运行超时时间设定 (55)3. 并联使能设定 (56)4. 群控使能设定 (56)5. 远程监控设定 (56)6. 消防方式 (57)7. 远程梯号 (57)8. 并联梯号设定 (57)9. 恢复出厂值 (57)10. 多段速度值设定 (58)11. 减速距离设定 (60)12. 贯通门 (60)13. 开关门到位检测 (61)14. Inventer (61)5.7. 其它参数菜单设置与操作 (61)5.7.1. 保存参数 (61)5.7.2. 井道自学习 (62)5.7.3. 密码设置 (63)5.7.4. 参数拷贝 (63)第六章SM5600串行控制系统调试与运行 (64)6.1. 重要提示 (64)6.2. 通电前检查 (64)6.3. 通电和检查 (65)6.3.1. 通电前确认 (65)6.3.2. 通电后检查 (65)6.4. 系统参数设定 (66)6.5. 电机参数自学习及原点整定 (66)6.5.1. 富士G11UD(异步)具体步骤 (66)6.5.2. 西威A VY（永磁同步）电机参数自调谐及原点自学习 (66)6.6. 慢车试运行 (67)6.6.1. 机房检修运行 (67)6.6.2. 轿顶及轿厢检修运行 (68)6.7. 井道自学习 (68)6.7.1. 井道自学习前的检查 (68)6.7.2. 井道自学习 (69)6.7.3. 井道自学习故障信息的查看 (69)6.8. 快车试运行 (69)6.9. 轿厢及外呼显示板地址的设定方法 (69)6.10. 终端电阻的跳接及测量 (70)6.11. 多段速设置 (71)6.11.1. 电梯运行控制时序的调整 (71)1. Inverter Type (71)2. 延时开闸 (71)3. 启动运行曲线 (71)4. 抱闸延时 (71)5. 零速设置 (71)6. 零速时间 (71)6.11.2. 多段速方式调整 (71)1. 多段速度值设置 (71)2. 多段速度指令输出逻辑 (72)6.12. 平层精度调整 (72)6.13. 功能测试 (73)6.14. 故障查询 (73)第七章提前开门/再平层 (74)7.1. 提前开门安全电路板（SM5000-05） (74)7.2. 提前开门安全电路板（SM5000-05）原理图 (74)7.3. 提前开门安全电路板（SM5000-05）接口定义 (75)7.4. 提前开门安全电路板（SM5000-05）与主控板的接线图 (75)7.5. 再平层门区感应器及门区感应器的安装方法 (75)7.6. 参数设置 (76)第八章SM5600串行控制系统的并联与群控 (77)8.1. SM5600并联控制的说明 (77)8.1.1. 简述 (77)8.1.2. 并联运行的参数设置及要求 (77)1. 参数的设置 (77)2. 并联接线示意图 (77)3. 并联运行的要求 (78)4. 功能确认 (78)8.2. SGC5000群控系统介绍 (78)8.2.1. SGC5000群控板 (78)8.2.2. SGC5000群控板的基本特点 (78)8.2.3. SGC5000群控电脑板显示信息及端子定义 (79)1. SGC5000群控主板端子定义 (79)2. SGC5000-02群控扩展端子定义 (80)3. SGC5000群控板显示信息 (80)8.2.4. SGC5000接线图 (81)8.2.5. SM5000群控运行的参数设置及要求 (81)第九章SM5600串行控制系统故障分析 (82)9.1. 检修运行条件 (82)9.2. 检修运行速度低、电流大 (82)9.3. 主控电脑板显示的速度不正确 (82)9.4. 通讯不正常检查 (82)9.5. 开关电源（5V/24V）异常 (83)9.6. 没有方向及抱闸输出信号的检查 (83)9.7. 电梯不关门 (83)9.8. 安全回路接触器（KAS）触点状态与线圈状态不一致（ER02） (84)9.9. KMY接触器输出与反馈结果不一致（ER04） (84)9.10. 抱闸接触器检测故障（ER05） (84)9.11. 脉冲数过少或A、B方向错误（ER11） (84)9.12. 门联锁继电器触点状态与线圈状态不一致（ER16，ER17） (85)9.13. 抱闸反馈检测故障（ER18） (85)9.14. 主控电脑板未收到变频器运行信号反馈（ER21） (85)9.15. 不能快车运行（ER25） (85)9.16. 楼层位置计数器错误（ER28） (85)9.17. 电梯运行方向与指令方向相反（ER30） (85)9.18. 低速度换速距离大于单层间距（ER41） (86)附录 (87)附录1. 同步电机控制配西威变频连接图与时序图 (87)1. 变频器连接图 (87)2. SM5600+西威时序图 (88)附录2. 同步电机控制配CT变频连接图与时序图 (89)1. 变频器连接图 (89)2. SM5600+CT时序图 (90)附录3. 系统故障代码表 (91)附录4. 自学习故障代码表 (98)附录5. 层站显示字符表 (100)第一章SM 5600串行控制系统功能介绍1.1. 基本功能列表外呼显示“”后，按慢上或慢下按钮，电梯会以检修速1.2. 特殊功能列表1.3. 安全保护功能列表1.4. 可选功能列表第二章 SM 5600串行控制系统板类产品型号2.1. 产品型号命名方法1. 基本规则SM 5600—□□2. 主控电脑板、轿顶电脑板、轿厢电脑板、轿厢扩展板、外呼板命名⑴主控电脑板： SM 5600－V2⑵轿顶电脑板： SM 5600－02A －V2 ⑶轿厢通信板： SM 5600－02B －V2 ⑷轿厢扩展板： SM 5600－02C ⑸外呼板： SM 5600－04A ⑹提前开门板： SM 5000－05 ⑺其它请参见产品型号列表。

目录目录 (1)第一章SM 5600串行控制系统功能介绍 (7)1.1. 基本功能列表 (7)1.2. 特殊功能列表 (9)1.3. 安全保护功能列表 (12)1.4. 可选功能列表 (12)第二章SM 5600串行控制系统板类产品型号 (13)2.1. 产品型号命名方法 (13)1. 基本规则 (13)2. 主控电脑板、轿顶电脑板、轿厢电脑板、轿厢扩展板、外呼板命名 (13)2.2. SM5600串行系统板类产品型号列表 (13)第三章SM 5600串行控制系统构成与部件介绍 (14)3.1. 系统结构框图 (14)3.2. 系统主要部件性能指标 (14)3.2.1. 性能特点 (15)3.2.2. 适用范围 (15)3.2.3. 参照标准 (15)3.2.4. 电源规格 (15)3.2.5. 工作温度 (15)3.2.6. 检测指标 (15)3.3. 系统主要部件分类介绍 (16)3.3.1. 主控电脑板SM 5600－V2 (16)3.3.2. 人机交互界面SM5600HMI (19)3.3.3. 轿顶电脑板SM 5600－02A (20)3.3.4. 轿厢电脑板SM 5600－02B (23)3.3.5. 轿厢扩展板SM 5600－02C (25)3.3.6. 外召及显示电脑板SM5600－04A (26)第四章SM 5600串行控制系统的安装 (29)4.1. 重要提示 (29)4.2. 检查 (29)4.3. 系统安装 (29)4.3.1. 安装技术要求 (29)4.3.2. SM 5600系列部件安装 (29)4.3.3. 系统其它部件安装 (30)4.3.4. 控制系统接地 (31)第五章SM 5600串行控制系统参数设置 (32)5.1. 概述 (32)5.2. 系统菜单结构与流程 (33)5.2.1. 主菜单 (34)5.2.2. 通讯状态菜单 (34)5.2.3. 密码校验界面 (34)5.2.4. 监视菜单与参数设置菜单 (34)5.2.5. 菜单设置操作提示 (35)5.3. 监视参数菜单设置与操作 (35)5.3.1. 监视参数表 (35)5.3.2. 设置与操作 (35)1. 选层信息 (35)2. 层站信息 (36)3. 井道开关位置 (36)4. 输入输出 (37)5. 速度反馈 (37)6. 运行记录 (38)7. 故障记录 (38)8. 呼梯测试 (38)9. 输入信号 (39)10. 输出信号 (39)11. 轿厢信号 (39)12. 开/关门输入 (40)13. 通讯测试 (40)14. 软件版本号 (40)5.4. 基本参数菜单设置与操作 (40)5.4.1. 基本参数表 (40)1. 初始步骤 (40)2. 基本参数表 (41)5.4.2. 设置与操作 (41)1. 总楼层数设定 (41)2. 待梯层设定 (42)3. 系统时间设定 (42)4. 自动开门保持时间设定 (42)5. 开门延长时间设定 (42)6. 返基站时间设定 (43)7. 自动开梯时间设定 (43)8. 自动关梯时间设定 (43)9. 消防层设置 (43)10. 锁梯层设定 (43)11. 主控板输入类型 (44)12. 轿顶输入类型 (45)13. 保修时间 (46)14. 层站显示设置 (46)15. 停靠层设置 (46)16. 多段速方式设定 (47)17. 开门延长使能设定 (47)18. 抱闸反馈检测使能设定 (47)19. 开门选择设定 (47)20. 关灯时间 (48)21. F参数 (48)5.5. 运行参数菜单设置与操作 (48)5.5.1. 运行参数表 (48)5.5.2设置与操作 (50)1. 电梯额定速度设定 (50)2. 电机额定转速设定 (50)3. 编码器脉冲数设定 (50)4. 检修运行速度 (50)5. 爬行速度 (51)6. 开门速度 (51)7. 开门超限速度 (51)8. 开门平层速度 (51)9. 单层运行速度 (51)10. 延时开闸 (52)11. 启动速度曲线 (52)12. 抱闸延时 (52)13. 加速斜率A1设定 (52)14. 减速斜率A2设定 (52)15. S时间1——P1设定 (53)16. S时间2——P2设定 (53)17. S时间3——P3设定 (53)18. S时间4——P4设定 (53)19. 零速设置 (53)20. 零速时间 (53)21. 延时抱闸 (54)22. 平层调整 (54)23. 试运行 (54)5.6. 特殊参数菜单设置与操作 (54)5.6.1. 特殊参数表 (54)5.6.2. 设置与操作 (55)1. 开/关门继电器保持时间设定 (55)2. 运行超时时间设定 (55)3. 并联使能设定 (56)4. 群控使能设定 (56)5. 远程监控设定 (56)6. 消防方式 (57)7. 远程梯号 (57)8. 并联梯号设定 (57)9. 恢复出厂值 (57)10. 多段速度值设定 (58)11. 减速距离设定 (60)12. 贯通门 (60)13. 开关门到位检测 (61)14. Inventer (61)5.7. 其它参数菜单设置与操作 (61)5.7.1. 保存参数 (61)5.7.2. 井道自学习 (62)5.7.3. 密码设置 (63)5.7.4. 参数拷贝 (63)第六章SM5600串行控制系统调试与运行 (64)6.1. 重要提示 (64)6.2. 通电前检查 (64)6.3. 通电和检查 (65)6.3.1. 通电前确认 (65)6.3.2. 通电后检查 (65)6.4. 系统参数设定 (66)6.5. 电机参数自学习及原点整定 (66)6.5.1. 富士G11UD(异步)具体步骤 (66)6.5.2. 西威A VY（永磁同步）电机参数自调谐及原点自学习 (66)6.6. 慢车试运行 (67)6.6.1. 机房检修运行 (67)6.6.2. 轿顶及轿厢检修运行 (68)6.7. 井道自学习 (68)6.7.1. 井道自学习前的检查 (68)6.7.2. 井道自学习 (69)6.7.3. 井道自学习故障信息的查看 (69)6.8. 快车试运行 (69)6.9. 轿厢及外呼显示板地址的设定方法 (69)6.10. 终端电阻的跳接及测量 (70)6.11. 多段速设置 (71)6.11.1. 电梯运行控制时序的调整 (71)1. Inverter Type (71)2. 延时开闸 (71)3. 启动运行曲线 (71)4. 抱闸延时 (71)5. 零速设置 (71)6. 零速时间 (71)6.11.2. 多段速方式调整 (71)1. 多段速度值设置 (71)2. 多段速度指令输出逻辑 (72)6.12. 平层精度调整 (72)6.13. 功能测试 (73)6.14. 故障查询 (73)第七章提前开门/再平层 (74)7.1. 提前开门安全电路板（SM5000-05） (74)7.2. 提前开门安全电路板（SM5000-05）原理图 (74)7.3. 提前开门安全电路板（SM5000-05）接口定义 (75)7.4. 提前开门安全电路板（SM5000-05）与主控板的接线图 (75)7.5. 再平层门区感应器及门区感应器的安装方法 (75)7.6. 参数设置 (76)第八章SM5600串行控制系统的并联与群控 (77)8.1. SM5600并联控制的说明 (77)8.1.1. 简述 (77)8.1.2. 并联运行的参数设置及要求 (77)1. 参数的设置 (77)2. 并联接线示意图 (77)3. 并联运行的要求 (78)4. 功能确认 (78)8.2. SGC5000群控系统介绍 (78)8.2.1. SGC5000群控板 (78)8.2.2. SGC5000群控板的基本特点 (78)8.2.3. SGC5000群控电脑板显示信息及端子定义 (79)1. SGC5000群控主板端子定义 (79)2. SGC5000-02群控扩展端子定义 (80)3. SGC5000群控板显示信息 (80)8.2.4. SGC5000接线图 (81)8.2.5. SM5000群控运行的参数设置及要求 (81)第九章SM5600串行控制系统故障分析 (82)9.1. 检修运行条件 (82)9.2. 检修运行速度低、电流大 (82)9.3. 主控电脑板显示的速度不正确 (82)9.4. 通讯不正常检查 (82)9.5. 开关电源（5V/24V）异常 (83)9.6. 没有方向及抱闸输出信号的检查 (83)9.7. 电梯不关门 (83)9.8. 安全回路接触器（KAS）触点状态与线圈状态不一致（ER02） (84)9.9. KMY接触器输出与反馈结果不一致（ER04） (84)9.10. 抱闸接触器检测故障（ER05） (84)9.11. 脉冲数过少或A、B方向错误（ER11） (84)9.12. 门联锁继电器触点状态与线圈状态不一致（ER16，ER17） (85)9.13. 抱闸反馈检测故障（ER18） (85)9.14. 主控电脑板未收到变频器运行信号反馈（ER21） (85)9.15. 不能快车运行（ER25） (85)9.16. 楼层位置计数器错误（ER28） (85)9.17. 电梯运行方向与指令方向相反（ER30） (85)9.18. 低速度换速距离大于单层间距（ER41） (86)附录 (87)附录1. 同步电机控制配西威变频连接图与时序图 (87)1. 变频器连接图 (87)2. SM5600+西威时序图 (88)附录2. 同步电机控制配CT变频连接图与时序图 (89)1. 变频器连接图 (89)2. SM5600+CT时序图 (90)附录3. 系统故障代码表 (91)附录4. 自学习故障代码表 (98)附录5. 层站显示字符表 (100)第一章SM 5600串行控制系统功能介绍1.1. 基本功能列表外呼显示“”后，按慢上或慢下按钮，电梯会以检修速1.2. 特殊功能列表1.3. 安全保护功能列表1.4. 可选功能列表第二章 SM 5600串行控制系统板类产品型号2.1. 产品型号命名方法1. 基本规则SM 5600—□□2. 主控电脑板、轿顶电脑板、轿厢电脑板、轿厢扩展板、外呼板命名⑴主控电脑板： SM 5600－V2⑵轿顶电脑板： SM 5600－02A －V2 ⑶轿厢通信板： SM 5600－02B －V2 ⑷轿厢扩展板： SM 5600－02C ⑸外呼板： SM 5600－04A ⑹提前开门板： SM 5000－05 ⑺其它请参见产品型号列表。

5400 电梯部份资料JRVR独立运行JRV :保留JNFF :消防员幵关JBF :消防幵关JAB:锁梯SAB 、JBF、JBFF:消防主菜单：StatusLift; 电梯状态Login/Logout; 密码Commands ；命令ServiceVisit ；服务访问CarCall ；轿内召唤TeminalCall ；用于M10 FloorCall; 庁外召唤Door ；门SpecialTrips ；特殊运KFM不幵门模式测试运行DFM-U; 测试运行- 上DFM-D; 测试运行- 下JLF;学习运行Services ；服务功能ServiceJAB ；锁梯ServiceJRV ；独立运行ServiceSAB ；ServiceJBF ；消防功能LMS Commissio n; LMS 调试Nomi nalLoad ;正常负载EmptyCar; 空轿箱FullLoad; 满载SystemCheck ；系统检查EmptyCarBot;空轿箱上部EmptyCaeTop ;空轿厢在下部Germa n;德Span ish; Numeric;Empty Car Mid; 空轿厢中间Acceptance Mode; 验收模式.Adj. FloorLevelling; 平层调整Drv End Commis; 调试结束保存驱动参数.Freeze Node Tree; 锁定节点Invalidate SDM ;( 未使用).Unlock Terminal; 终端解锁时间设定Teach-in mode; 学习模式外呼印板SMLCDLa nguage;SMLC© 言US En glish; 英语Fren ch; 法Tests ;测试1.LON ；1) Service PinPin 测试（进入后按一下印板上的 PIN 按钮，来检查通讯状态 ）（2）LON Board ； （进入后通过选择印板类型和地址来查找印板的通讯状态） （ 3） Force SW downl ； 下载软件 2.Servitel Call ； ( 1) Reg Center ； ( 2) Aux Center ；算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试 (9)LED Test; 灯测试 (10)ChargeDCLTest; DCL 加载测试(11)DischargDCLTst; DCL 不加载测试(12)CapFormi ngTest; 电容测试测试3. VF Test ； 变频器测试（1）DC Link Test; 直流环测试（ 3） EstimMotorPara; 主机参数估算 试（ 5） ZeroPositionTest; 零位测试2) CurrentLoopTst; 电流环测试 (4) Direction Test; 方 向 测(6) EstimatInertia; 惯 量 估(13)FCR Test;FCR 测试 (14)FCR IGBT Test;FCR IGBT4. Ck Empty Car; 空轿厢检查5. Acceptance; 验收(1)Brake Test; 抱闸测试2)EN81 Test; EN81 测试3) Traction Test; 曳引测试4)Overspeed 1 Test; 超速1 测试5)Overspeed 2 Test; 超速测试6 ) TripTimeTest7)UpTermSlowDown 慢速下行测试8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status ；状态1.Status Group ；群控状态2.Drive ；驱动3.I/Os ；4.Board I/Os ；印板5.Versions ；版本1) GC Software ; GC软件版本 2 ) Drive Software ；驱动软件版本6.PCT Type ; PCT 类型7.Date & Time；日期&时间8.Load负载9.Position Abs ；绝对位置10.Positin Rel ；相对位置11.LON ；总线节点状态12.LON nodes CH1 ；总线节点状态13L0N nodes CH2;总线节点状态14.BIO nodes type ;总线节点状态15. Floor Enables ；可用楼层1 ) N ormal Floors ;正常楼层2 )Secured Floors ;被封锁楼层16. Calls ;呼梯1 )Floor Calls ;厅外呼梯2 ) Car Calls ;轿内呼梯17. LON SW-Dwnload ;软件下载状态I/O18.Available Srv 可用服务19.Oil Temp ；油温(液压梯专用)20.Brake Test ；抱闸测试结果21.Drive AMPS ；电流未使用参数六】Parameters ；1.Group ；群控1)Floor Markings ；层楼标记)Call Space； 3 )Walk Time Mult ；4)Riser Car Dist ；)Walking Speed； 6 )AllocationDir；2.Lift 电梯1)Over The Hill; Min Board Time; 3)Min Exit Time;3.Door; 门1)HoldOpen Exit; 内令开门保持2)HoldOpen Board; 外召开门保持3)Final Timer; 强迫关门时间4)Min Door Open ; 最小开门时间4.Door2; 第二侧门1)HoldOpen Exit ；2)HoldOpen Board ；3)Final Timer 4)Min Door Open ；5.Car ；轿厢1)Delay Cab Light ；照明延时2 Minimal Load ；最小负载3) Main Floor ；6. 主楼层1) Services ；服务参数) JAB Floor ；JAB楼层3) JBF Alt Floor ；JBF附属楼层JBF Floor ; JBF楼层5) JNO Release 6 )KW Sel Lift )Access Codes8) NF Sel Lift 9 ) RNO Rec Floor 10 )Park Floor11)Park Floor Ena 12 ) Park Door TimeP-Ampli Decel Dist-Stop Prec I Ampli Decel Min Distance 最小楼层距离On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTimColdOil MaxTim AST Timeout Relevel TriesV-Recall ；召会速度 V-Relevel;再平层速度V4;额定速度A2加速度 A6减速度 A-Relevel 再平层加速度 J1 加加速度J3加减速度J5 减减速度J7减加速度J-Relevel再平层加加速度 KSERE-DistKSERE 距离 Relevel Dist再平层距离Max Door Zone 最大门区 Unbalance Bot下平衡 Unbalance Top上平衡Break Start De抱闸打开延时Max Trip Time 最大运行时间Win Auto TachoRes Auto Tacho Pre IndiceHyd Switch TimHyd Pause TimEarly Brake 早期抱闸KB Feedback 抱闸触点反馈 FS_Nom US_No mIS_Nom Pole PairsP Gain SpeedTi Speed P-Ampli Accel7.Drive General 般驱动参数 V-Insp；安装运行速度 Cold Oil Temp Warm Oil Temp Regulated Up Fast DownInsp SpeedPWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownCode Type 代码类型安全标准类型 ETSL TypeETSL 类型速度监控类型Encoder Type 编码器类型 Gear Type 减速箱类型 InvInputVoltage输入电压Nominal Speed额定速度Inverter Setting变频器类型 Id Motor主机 IDShaftInfoType 井道信息类型Brake Type抱闸类型 Load Type 称Modem Setup1 Modem Setup2 FaultPerPeriod Trips Til NT Error Delay 9.System 系统Install No Dir CallJAB DirCall BRDirCall JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix DialSubstr1Dial Substr2Ans Time WinModem BaudModem InitPhase Dir. 相序Servitel 远程监控（未使用）Speed Reg Up Speed Fast Dwn 8.Drive Settings ；驱动设置Tacho Factor 转速因数编码器参数 IGS Direction Nominal Load 额定载荷 Reeving Factor 曳引比 TachFactrMotor 主机编码器Gear Ratio 减速比 TractnDiameter 曳引轮直径 Inertia惯量1）Date 日期）Time 时间LCD Password 密码七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障八】Statistics 统计1.Car Trips 轿厢运行次数2.Door Trips 门运行次数二侧门运行次数 4.Run Hours 运行小时5. Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。

5600调试说明书1Dial Selection数字面表显示数字面表显示，批处理百分比显示。

2Power Connection供电5600可以接直流或交流24V供电，不要将220V接入设备，会烧坏设备，为了减少电流噪声的影响，电源供电线和数据线要独立走线。

具体连接请按英文说明书第一页第二个图连接3Compatible Sensor Wiring探头的连接我公司的流量探头有两种输出信号：一种为正弦信号（如 515,525,2517等）,另一种为方波信号（2000,2507等）,探头的连接请按英文说明书第一页第三个图连接。

为了减少电流噪声的影响，电源供电线和数据线要独立走线。

4Batch Contact Wiring 批处理连接（5600与电磁阀的连接）连在背面板上的Batch端，它就相当于一个开关，具体连接请按英文说明书第一页第四个图连接。

5Remote Control Wiring 远程控制开关实现远程控制功能，与背面板的Remote的连接，远程连线最大不要超过30米，具体连接请按英文说明书第二页第一个图连接6End of Batch/Counter Pulse Output Wiring批处理和计数连接实现脉冲计数功能，与背面板的CNT/EOB Output连接，具体连接请按英文说明书第二页第二个图连接。

图A表示计数器的连接;图B表示二个5600的连接（即End of Batch功能）7Option Contact Wiring OptionsOption Contact相当于另一个控制开关，A图表示Two Stage Shutdown (两个阀门比较功能),图在第二页的7AB 图表示无流量告警信号或过流告警信号的接法,图在第二页的7B8Current Output Wiring OptionsA图表示4~20mA的接法，建议还要接一个保险，在第二页的8AB图表示电动阀的接法，在第二页的8B调表步骤:进入菜单：因为要按ENTER键，所以不要在5600的第一个显示项中进入校准菜单，在后面几个显示菜单中再按下面步骤进入Cal和Options菜单STEP 1按住ENTER键:2秒后进入校准程序(CAL),5秒后进入选项程序(OPTIONS) STEP 2密码为 (上上上下),在输入密码后,显示第一个选择项STEP 3用上下键选择菜单STEP 4按右键来选择需要的项目,被修改的项目会闪烁STEP 5对闪烁的项目按上,下键来修改此项目,按右键选择旁边需修改的项目STEP 6按ENTER键储存修改后会自动返回STEP3STEP 7同时按下上下键返回正常状态．一 AUTO CAL的使用使用AUTO CAL时，要确定流出液体的体积（可用灌或桶）,由于AUTO CAL 要计算时间，所以泵和AUTO CAL要同时开动或停止，这样计出来的时间会较准,操作过程为在Auto Calibrate <Enter> to Start 菜单下，按下Enter,开始计时，在Auto Calibrate <Enter> to Stop菜单下，按下Enter，停止计时，在Volume 菜单中，输入测量值。

许继迅达电梯S C H5600-故障[1]ER02安全回路错误1、安全回路断开现象1：安全回路某一开关断开，请检查安全回路的开关。

现象2：冲顶或墩底。

2、安全故障，安全接触器触点状态与线圈状态不一致：现象1：触点接触不良或输入的输入类型不正确。

现象2：高压口线圈状态输入损坏，线圈电压过高。

现象3：线圈电压过低(小于AC100V)。

现象4：线圈未加浪涌保护器，造成主板输入电容损坏。

ER03KMC状态不符错误1：控制系统输出主接触器（KMC）指令后，主接触器无法闭合，或接触器触点接触不良，检查接线是否正确，检查接触器是否损坏。

2：输入类型中X18有效逻辑输入错误。

ER04KMY状态不符错误1：控制系统输出运行接触器指令后，运行接触器无法闭合，或接触器触点接触不良，检查接线是否正确，检查接触器是否损坏。

2：电梯停止运行时，控制系统断开输出后，运行接触器无法快速弹开。

出现该现象时会造成停车时轿厢内指令全部取消。

如反向有外呼时，换向运行，使乘客本次运行无法到达目的层。

更换接触器即可解决该问题。

3：输入类型中X17有效逻辑输入错误。

ER05KMB状态不符错误1：控制系统输出开闸指令后，抱闸继电器无法闭合，或继电器触点接触不良，检查接线是否正确，检查继电器是否损坏。

2：输入类型中X19有效逻辑输入错误。

ER06SSUS（上强换1）在上限位动作时不动作1：上强换开关1安装位置错误或动作不可靠。

2：撞弓垂直度偏差较大。

ER07SSDS（下强换1）在下限位动作时不动作1：下强换开关1安装位置错误或动作不可靠。

2：撞弓垂直度偏差较大。

ER08开门错误1：开门信号输出后未收到开门到位信号，门机信号断线、双稳态开关损坏等。

2：门机处于手动或开门错误，门锁没有打开。

ER09门机变频器故障检测到门机变频器故障(非检修状态)。

ER11编码器来的脉冲过少，或者方向错误1：控制系统给定速度后，变频器未按给定速度运转。

可能的原因：现象1：给定连接线接触不良(多段速度给定信号线)；现象:2：设定的运转时间过长，多段给定时，有些型号的变频器有开闸延时运行时间设定，设定时间如大于2.5秒时易出现该保护；现象3：负载过重，变频器在重载条件下无法起动或起动过程太慢。

安装现场快车运行说明一、安装现场运行必须具备的条件二、SM5000主板端口定义及显示备注1：。

备注2：此时电梯状态为停车在最底层平层位置、检修状态、门锁、安全导通、抱闸检测开关已接入三、 井道自学习井道自学习运行是指电梯以自学习（检修）速度运行并测量各楼层的位置及井道中各个开关的位6. 换速开关的安装位置：四、 井道自学习步骤如下：1. 井道自学习前的准备工作检查完成，确认电梯能安全的在井道全程行驶，符合安全运行条件。

2. 使电梯处于机房检修状态，慢车下行压至下限位（X6灯灭）；且下换速开关1（X8灯灭）被压下，上平层感应器X9灯亮、下平层感应器脱开隔磁板X10灯灭。

3. 再次按下慢下按钮，听到主板蜂鸣器鸣响超过5秒后松开慢下按钮，3秒钟内同时按下慢上和慢下按钮再次听到主板蜂鸣器鸣响后；松开慢上和慢下按钮后，电梯自动进入井道自学习状态，电梯以检修速度向上运行开始自学习，主控板状态指示灯L6常亮，以L0（为低位）～L5（为高位）二进制显示学习的井道的隔磁板数，电梯向上运行直至压到上限位（X5灭）后停止，此时上换速开关1（X7灯灭）被压下，上平层感应器（X9灭）脱出门区，下平层感应器（X10亮）在门区，状态指示灯转变为L6闪烁其它灯全亮，井道自学习成功并自动保存井道学习的数据。

图 4-1 主控板SM5000示意图4. 井道自学习过程中按下慢上、慢下、急停或将检修转换到自动运行，电梯将自动退出井道自学习状态并紧急停车；在井道自学习过程中若发现有异常，将会中途停止自学习，并通过状态指示灯中L6闪烁L0（为低位）～L5（为高位）二进制显示学习井道中的故障号，参阅本说明书后面的附录二—井道自学习故障代码表，排除故障后重新返回第2步进行井道自学习。

五、 井道自学习故障信息的查看：通过主控板状态指示灯的二进制组合（灯亮置位，灯灭为0）计算出故障号，如下表：学习故障代码表信息，检查井道中是否漏装或多装（不停层）了隔磁板。

5400电梯部份资料JRVR：独立运行JRV：保留JNFF：消防员开关JBF：消防开关JAB：锁梯SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态Login/Logout;密码Commands；命令ServiceVisit；服务访问CarCall；轿内召唤TeminalCall；用于M10 FloorCall;庁外召唤Door；门SpecialTrips；特殊运行KFM；不开门模式测试运行DFM-U;测试运行-上DFM-D;测试运行-下JLF；学习运行Services；服务功能ServiceJAB；锁梯ServiceJRV；独立运行ServiceSAB；ServiceJBF；消防功能LMS Commission；LMS调试NominalLoad；正常负载EmptyCar;空轿箱FullLoad;满载SystemCheck；系统检查EmptyCarBot；空轿箱上部EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点Invalidate SDM ;(未使用).Unlock Terminal;终端解锁时间设定Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言US English;英语French;法German;德Spanish;西Numeric;Tests ；测试1.LON；（1）Service Pin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件2.Servitel Call；（1）Reg Center；（2）Aux Center；3.VF Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test; 方向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算(7)Memory Test; 记忆测试(8)Fan Test; 风扇测试(9)LED Test; 灯测试(10)ChargeDCLTest; DCL加载测试(11)DischargDCLTst; DCL不加载测试(12)CapFormingTest; 电容测试(13)FCR Test; FCR测试(14)FCR IGBT Test; FCR IGBT测试4.Ck Empty Car;空轿厢检查5.Acceptance;验收(1)Brake Test;抱闸测试2)EN81 Test; EN81测试3)Traction Test;曳引测试4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试6）TripTimeTest7）UpTermSlowDown 慢速下行测试8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status；状态1.Status Group；群控状态2.Drive；驱动3.I/Os；4.Board I/Os；印板I/O5.Versions；版本1）GC Software；GC软件版本2）Drive Software；驱动软件版本6.PCT Type；PCT类型7.Date & Time；日期&时间8.Load；负载9.Position Abs；绝对位置10.Positin Rel；相对位置11.LON ；总线节点状态12.LON nodes CH1；总线节点状态13LON nodes CH2；总线节点状态14.BIO nodes type；总线节点状态15.Floor Enables；可用楼层1）Normal Floors；正常楼层2）Secured Floors；被封锁楼层16.Calls ；呼梯1）Floor Calls；厅外呼梯2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态18.Available Srv 可用服务19.Oil Temp ；油温（液压梯专用）20.Brake Test ；抱闸测试结果21.Drive AMPS；电流未使用【六】Parameters；参数1.Group ；群控1）Floor Markings ；层楼标记2）Call Space；3）Walk Time Mult；4）Riser Car Dist；5）Walking Speed；6）Allocation Dir；2.Lift 电梯1）Over The Hill; 2）Min Board Time; 3)Min Exit Time;3.Door;门1)HoldOpen Exit;内令开门保持2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间4)Min Door Open ;最小开门时间4.Door2;第二侧门1)HoldOpen Exit；2)HoldOpen Board；3)Final Timer；4)Min Door Open；5.Car；轿厢1）Delay Cab Light；照明延时2）Minimal Load ；最小负载3）Main Floor；6.主楼层1）Services；服务参数2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door Time7.Drive General；一般驱动参数V-Insp；安装运行速度V-Recall；召会速度V-Relevel；再平层速度V4；额定速度A2加速度A6 减速度A-Relevel再平层加速度J1加加速度J3加减速度J5减减速度J7减加速度J-Relevel再平层加加速度KSERE-DistKSERE距离Relevel Dist再平层距离Max Door Zone最大门区Unbalance Bot下平衡Unbalance Top上平衡Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel TriesCold Oil Temp Warm Oil Temp Regulated Up Fast DownInsp Speed PWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS Direction8.Drive Settings；驱动设置Tacho Factor转速因数编码器参数Nominal Load额定载荷Reeving Factor曳引比TachFactrMotor主机编码器Gear Ratio减速比TractnDiameter曳引轮直径Inertia 惯量Code Type代码类型安全标准类型ETSL TypeETSL类型速度监控类型Encoder Type编码器类型Gear Type减速箱类型InvInputV oltage输入电压Nominal Speed额定速度Inverter Setting变频器类型Id Motor主机ID ShaftInfoType井道信息类型Brake Type抱闸类型Load Type称重类型Phase Dir.相序Servitel远程监控（未使用）Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem InitModem Setup1 Modem Setup2 FaultPerPeriod Trips Til NTError Delay9.System系统1）Date 日期2）Time 时间LCD Password密码【七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障【八】Statistics统计1.Car Trips 轿厢运行次数2.Door Trips 门运行次数3.2.Door Trips 二侧门运行次数4.Run Hours 运行小时5.Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
