2017 技能大赛 拟设赛题 高职 计算机网络应用 样题I卷
- 格式：docx
- 大小：922.59 KB
- 文档页数：37
文档推荐
-
2017预防接种知识技能大赛试题库页数:19
-
2017预防接种知识技能大赛试题库页数:111
-
2017技能大赛题库页数:10
-
技能大赛工程题库页数:35
-
2017技能大赛题库完整页数:8
下载文档原格式
合集下载
2017 技能大赛 高职 正式赛卷 计算机网络应用 综合布线评分标准
（2）配线架安装（8 分）
05 配线架安装牢固（4 分）
配线架安装不牢固扣 0.5 分/个
06 配线架安装美观（4 分）
配线架水平安装，倾斜扣 0.5 分/个
（3）Φ50PVC 线管安装（3 分）
07 弯头衔接（2 分）
管与机柜衔接、弯头制作不牢固、存在缝隙，扣 0.5 分/个
08 线管安装美观（1 分）
11 光缆安装位置正确（2 分）
光缆端接完成插在指定端口，不符合扣 0.5 分/处
12 大对数端接正确（8 分）
大对数线序不正确扣 0.5 分/处，端接位置不正确扣 0.5 分/处，链路不通不 得分
13 大对数预留长度（2 分）
大对数两端需要预留 0.6 至 1 米，小于 0.6 米或大于 1 米扣 0.5 分/处，预留 线盘在机架上
（1）FD1、FD2 安装（6 分）
01 机柜安装牢固（3 分）
机柜固定至少使用 4 个螺丝，少一个螺丝扣 0.5 分，机柜松动不得分
02 机柜安装端正（1 分）
机柜水平安装，倾斜扣 0.5 分
03 机柜位置正确（1 分）
按要求安装机柜，不符合要求扣 0.5 分
04 机柜表面整洁、美观（1 分）
机柜表面在安装过程中被划伤，划痕明显或机柜变形扣 0.5 分
本次赛项安装内容：两个 FD 机柜、8 个配线架、6 个信息盒、6 条水平敷设安装、1 条干线敷设安装、4 条光缆，2 条大对数、 2 条同轴电缆、6 条铜缆、测试报告、10 对铜缆标签、4 对光缆标签和整体施工管理。以此为评分依据。

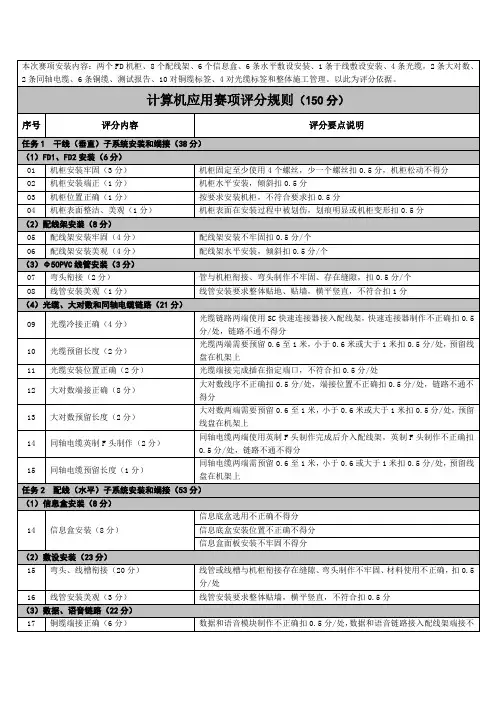

计算机应用赛项评分规则（150 分）
序号
评分内容
评分要点说明
任务 1 干线（垂直）子系统安装和端接（38 分）
《计算机网络应用》技能大赛模拟题及答案
《计算机网络应用》技能大赛模拟题拓扑编址:设备名称接口地址PC1 IP 192.168.10.100/24 PC2 IP 192.168.20.100/24 PC3 IP 192.168.30.100/24 PC4 IP 10.11.12.100/24S3760 VLAN10 192.168.10.1/24S3760 VLAN20 192.168.20.1/24S3760 VLAN30 192.168.30.1/24S3760 F0/24 192.168.2.1/24R1762A F1/1 192.168.2.2/24R1762A S1/2 200.1.1.1/30R1762B S1/2 200.1.1.2/30R1762B F1/0 10.11.12.1/24SERVER1 IP 192.168.30.252/24 SERVER2 IP 192.168.30.253/24 SERVER1和2物理主机IP 192.168.30.254/24 SERVER3 IP 10.11.12.100/24实验题目1、在S3760与S2126上划分VLAN，将PC机与服务器加入到相应的VLAN 中。
S2126A划分VLAN、端口S2126B划分VLAN、端口S3760B划分VLAN2、服务器直接连接在核心交换机SW3760的Fa0/1上，需要在两个端口上限制接入服务器的数量，F0/1限制为4台，超过后将关闭该端口。
3、为S3760上的VLAN接口、R1762A和R1762B上的以太网接口配置IP地址。
S3760上的VLAN配置R1762A以太网接口配置R1762B以太网接口配置4、在S3760A使用具有三层特性的物理端口实现RIP路由与R1762A实现内网的互联。
5、R1762A和R1762B之间运行静态路由协议，提供园区内部网络的连通性。
6、在R1762A和R1762B之间建立PPP链路，并对PPP进行CHAP验证。
2017 技能大赛 拟设赛题 高职 计算机网络应用 题库B卷
“2017年全国职业院校技能大赛”高职组计算机网络应用竞赛竞赛样题B卷赛题说明一、竞赛内容分布第一部分：网络规划与实施（80%）模块一：无线网络规划与实施（10%）模块二：云计算融合网络部署（23%）模块三：移动互联网络组建与优化（14%）模块四：网络空间安全部署（15%）模块五：云计算网络服务环境搭建（18%）第二部分：综合布线规划与设计（15%）另有：赛场规范和文档规范（5%）二、竞赛时间竞赛时间为4个小时。
三、竞赛注意事项1.竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。
2.请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。
3.操作过程中，需要及时保存设备配置。
比赛结束后，所有设备保持运行状态，不要拆动硬件连接。
4.比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。
5.裁判以各参赛队提交的竞赛结果文档为主要评分依据。
所有提交的文档必须按照赛题所规定的命名规则命名，不得以任何形式体现参赛院校、工位号等信息。
四、竞赛结果文件的提交按照题目要求，提交符合模板的WORD文件和Visio图纸文件和设备配置文件。
第一部分：网络规划与实施注意事项●赛场提供一组云平台环境，已经安装好JCOS系统及导入虚拟机模板镜像（Windows Server 2008 R2及CentOS 7.0）。
JCOS系统的IP地址为172.16.0.2。
●考生通过WEB页面登录到JCOS系统中，基于模板镜像建立虚拟机并对虚拟机中的操作系统进行相关网络服务配置。
JCOS系统的登录用户名和密码都是XX(现场提供)。
●Windows操作系统的管理员和CentOS的root用户密码都是Root2017。
●考生在PC机上通过SecureCRT软件配置网络设备，软件已经安装在电脑中。
2017全国职业院校技能大赛web应用软件开发赛项试题

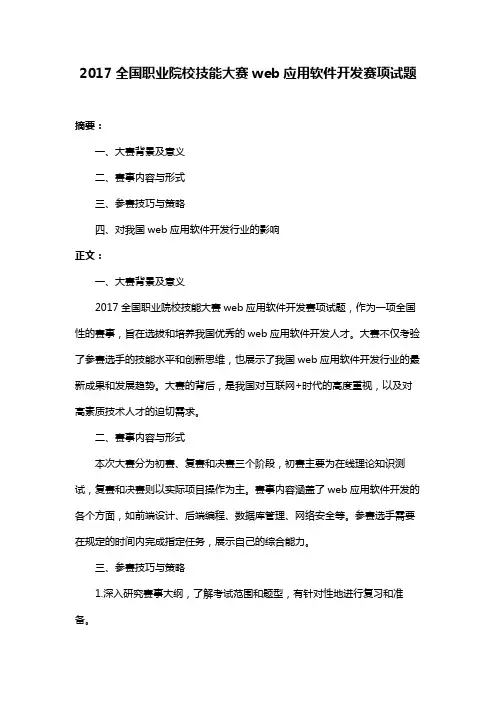

2017全国职业院校技能大赛web应用软件开发赛项试题摘要：一、大赛背景及意义二、赛事内容与形式三、参赛技巧与策略四、对我国web应用软件开发行业的影响正文：一、大赛背景及意义2017全国职业院校技能大赛web应用软件开发赛项试题，作为一项全国性的赛事，旨在选拔和培养我国优秀的web应用软件开发人才。
大赛不仅考验了参赛选手的技能水平和创新思维，也展示了我国web应用软件开发行业的最新成果和发展趋势。
大赛的背后，是我国对互联网+时代的高度重视，以及对高素质技术人才的迫切需求。
二、赛事内容与形式本次大赛分为初赛、复赛和决赛三个阶段，初赛主要为在线理论知识测试，复赛和决赛则以实际项目操作为主。
赛事内容涵盖了web应用软件开发的各个方面，如前端设计、后端编程、数据库管理、网络安全等。
参赛选手需要在规定的时间内完成指定任务，展示自己的综合能力。
三、参赛技巧与策略1.深入研究赛事大纲，了解考试范围和题型，有针对性地进行复习和准备。
2.注重团队合作，明确分工，充分发挥团队成员的优势，提高工作效率。
3.注重时间管理，合理分配各个任务的时间，确保项目进度不受影响。
4.充分准备，熟练掌握相关技术和工具，提高自己的实际操作能力。
5.保持良好的心态，面对压力和挑战，保持冷静，调整好自己的状态。
四、对我国web应用软件开发行业的影响此次大赛的成功举办，进一步推动了我国web应用软件开发行业的发展，激发了职业院校学生对web应用软件开发的兴趣和热情。
同时，大赛也为我国企业输送了大量具备实战能力的优秀人才，促进了企业与院校的交流与合作。
此外，大赛对我国web应用软件开发技术的创新和进步也起到了积极的推动作用。
云南省中等职业学校计算机技能大赛网络搭建与应用竞赛题精选文档

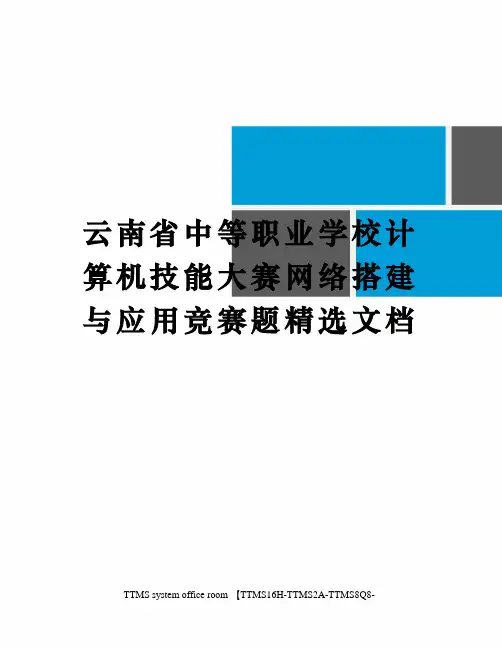

云南省中等职业学校计算机技能大赛网络搭建与应用竞赛题精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-2017年云南省中等职业学校“唯康.神码.京东杯”计算机技能大赛网络搭建与应用竞赛-A卷（总分1000分）赛题说明一、竞赛内容分布“网络搭建与应用”竞赛共分二个部分，其中：第一部分：网络搭建及安全部署项目，占总分的比例为45%；第二部分：服务器配置及应用项目，占总分的比例为55%；二、竞赛注意事项（1）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。
（2）请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。
（3）本试卷共有两个部分。
请选手仔细阅读比赛试卷，按照试卷要求完成各项操作。
（4）操作过程中，需要及时保存设备配置。
比赛结束后，所有设备保持运行状态，不要拆、动硬件连接。
（5）比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。
（6）所有需要提交的文档均放置在桌面的PC1“比赛文档”文件夹中，禁止在纸质资料上填写与竞赛无关的标记，如违反规定，可视为0分。
（7）裁判以各参赛队提交的竞赛结果文档为主要评分依据。
所有提交的文档必须按照赛题所规定的命名规则命名，文档中有对应题目的小标题，截图有截图的简要说明，否则按无效内容处理。
（8）与比赛相关的工具软件放置在D盘的tools文件夹中。
第一部分网络搭建（450分）某集团公司经过业务发展，总公司在北京市，在上海设置了分公司，为了实现快捷的信息交流和资源共享，需要构建统一网络，整合公司所有相关业务流程。
采用单核心的网络架构的网络接入模式，采用路由器接入城域网专用链路来传输业务数据流。
总公司为了安全管理每个部门的用户，使用VLAN技术将每个部门的用户划分到不同的VLAN中。
分公司采用路由器接入互联网络和城域网专用网络，总公司部分内网用户采用无线接入方式访问网络资源。
2017年浙江省高职高专院校技能大赛计算机网络应用竞赛

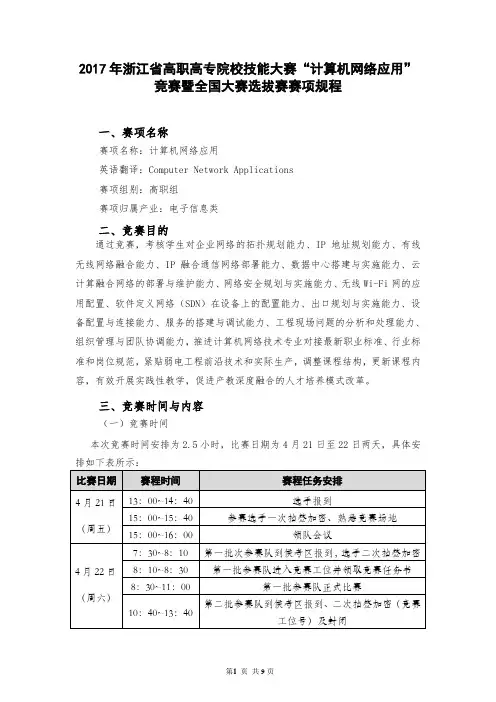

2017年浙江省高职高专院校技能大赛“计算机网络应用”竞赛暨全国大赛选拔赛赛项规程一、赛项名称赛项名称：计算机网络应用英语翻译：Computer Network Applications赛项组别：高职组赛项归属产业：电子信息类二、竞赛目的通过竞赛，考核学生对企业网络的拓扑规划能力、IP地址规划能力、有线无线网络融合能力、IP融合通信网络部署能力、数据中心搭建与实施能力、云计算融合网络的部署与维护能力、网络安全规划与实施能力、无线Wi-Fi网的应用配置、软件定义网络（SDN）在设备上的配置能力、出口规划与实施能力、设备配置与连接能力、服务的搭建与调试能力、工程现场问题的分析和处理能力、组织管理与团队协调能力，推进计算机网络技术专业对接最新职业标准、行业标准和岗位规范，紧贴弱电工程前沿技术和实际生产，调整课程结构，更新课程内容，有效开展实践性教学，促进产教深度融合的人才培养模式改革。
三、竞赛时间与内容（一）竞赛时间本次竞赛时间安排为2.5小时，比赛日期为4月21日至22日两天，具体安说明：如协办企业提供比赛设备充足，则比赛将安排在一个批次内完成，正式比赛批次与时间安排以竞赛秩序册为准。
（二）竞赛内容参赛队根据给定项目需求，完成一定规模的智慧园区网络，符合数据中心需求的绿色、可靠、安全、智能的计算机网络拓扑规划，IP地址规划，设备配置与连接，云计算融合网络的搭建及配置，网络安全的规划和实施，无线网络设计、搭建与调试等,同时考察学生的快速学习和应用能力。
在竞赛中,学生根据现场提供的中文或简单英文技术文档完成新技术或新特性的简单配置和应用。
主要涉及的知识技能模块如下：模块一：云计算融合网络部署网络基础知识：按照拓扑图结构，完成总部与分部内部网络的设计与搭建及服务器区域网络设备的虚拟化部署，并进行路由及冗余配置的优化，保证内网业务的不间断连通。
模块二：移动互联网络组建与优化在有线网络建设的基础上为了方便移动办公及物联网接入需求，根据拓扑结构完成无线网络搭建、无线数据安全加固、无线性能及可靠性优化。
2017年江苏省高等职业院校技能大赛 赛题
备注
云平台Public 无线用户网关 有线用户网关 互联出口网关
功能 SDN管理网
设备
SDN核心交换机 GI0/1
SDN接入交换机 GI0/1
云服务器
ETH1
SDN控制器
ETH1
接口
地址 192.168.1.1/24 192.168.1.3/24 192.168.1.4/24 192.168.1.2/24
Байду номын сангаас
第二部分 网络配置
任务五 配置出口网关设备
webmaster username admin password admin
设置Loopback Ruijie(config)#interface loopback 0 Ruijie(config-if-Loopback 0)#ip address 1.1.1.1 255.255.255.255 Ruijie(config-if-Loopback 0)#exit Ruijie(config)#enable service web-server Ruijie(config)#ip route 172.16.0.0 255.255.0.0 10.10.1.2
网络环境：
控制器：（1）硬件：主机RG-SE04、智能板卡RG-SE-SC-02XS、网元授权RG-ONC-DEVICE-10H1K、显示器
（1个）、键鼠（1套） （2）软件：RG-ONC 1.1.065
三层交换机：RG-S5750-24GT4XS-L 二层交换机：RG-S2910-24GT4XS-E
G0/2
SDN接入交 换机
G0/3 G0/4
G0/5
vlan
vlan1 vlan1 vlan1
2017年XXX中等职业学生技能大赛——网络搭建及应用竞赛试题

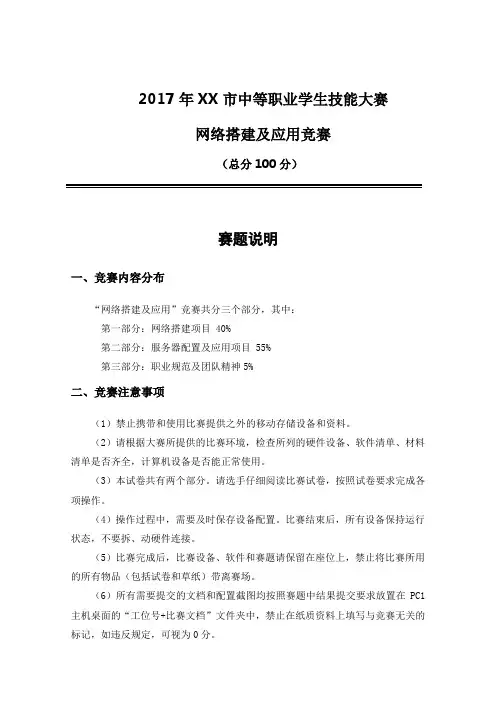

2017年XX市中等职业学生技能大赛网络搭建及应用竞赛（总分100分）赛题说明一、竞赛内容分布“网络搭建及应用”竞赛共分三个部分，其中：第一部分：网络搭建项目 40%第二部分：服务器配置及应用项目 55%第三部分：职业规范及团队精神5%二、竞赛注意事项（1）禁止携带和使用比赛提供之外的移动存储设备和资料。
（2）请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。
（3）本试卷共有两个部分。
请选手仔细阅读比赛试卷，按照试卷要求完成各项操作。
（4）操作过程中，需要及时保存设备配置。
比赛结束后，所有设备保持运行状态，不要拆、动硬件连接。
（5）比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。
（6）所有需要提交的文档和配置截图均按照赛题中结果提交要求放置在PC1主机桌面的“工位号+比赛文档”文件夹中，禁止在纸质资料上填写与竞赛无关的标记，如违反规定，可视为0分。
2017年XX市中等职业学生技能大赛网络搭建及应用竞赛题（7）裁判以各参赛队提交的竞赛结果文档和配置截图为主要评分依据。
网络搭建部分所有提交的结果采用Word文档方式保存，文档均按照设备名称正确命名，防火墙保存配置功能截图并进行功能描述、其它设备保存show run所有配置命令。
网络服务器部分所有提交的结果采用截图方式并按照题目编号保存到Word文档中，该Word文档须按照赛题要求进行命名并放置在相应的文件夹中，未按试题要求进行截图的不得分。
项目简介:某集团公司经过业务发展，设立了分公司，为了实现快捷的信息交流和资源共享，需要构建统一网络。
公司总部对外采用双出口模式分别连接到电信网络和联通网络，并实现策略路由。
内部采用双核心的网络架构，路由器通过专用链路来传输业务数据流。
总部为了安全管理每个部门的用户，使用VLAN技术将每个部门的用户划分到不同的VLAN中。
2017技能大赛高职正式赛卷计算机网络应用赛题

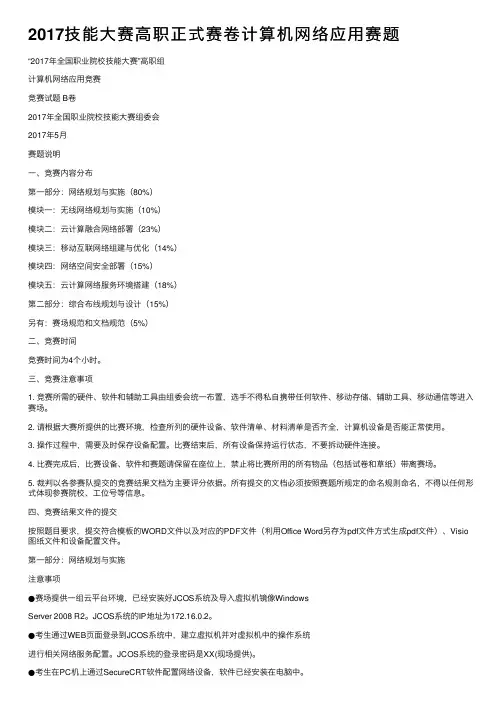

2017技能⼤赛⾼职正式赛卷计算机⽹络应⽤赛题“2017年全国职业院校技能⼤赛”⾼职组计算机⽹络应⽤竞赛竞赛试题 B卷2017年全国职业院校技能⼤赛组委会2017年5⽉赛题说明⼀、竞赛内容分布第⼀部分：⽹络规划与实施（80%）模块⼀：⽆线⽹络规划与实施（10%）模块⼆：云计算融合⽹络部署（23%）模块三：移动互联⽹络组建与优化（14%）模块四：⽹络空间安全部署（15%）模块五：云计算⽹络服务环境搭建（18%）第⼆部分：综合布线规划与设计（15%）另有：赛场规范和⽂档规范（5%）⼆、竞赛时间竞赛时间为4个⼩时。
