2018年安徽省职业院校技能大赛高职组“智能电梯装调与维护”项目竞赛规程一、竞赛项目名称智能电梯装调与维护二、竞赛目的比赛是在一个高仿真实物型电梯上进行。
通过比赛考核参赛选手掌握电梯电气控制原理图设计与绘制、电梯机构安装与检测装置调整、电梯电气控制柜器件的安装与线路连接、群控电梯控制程序设计与调试、电梯监控系统设计与调试、电梯故障诊断与排除等核心技能；以及传感检测、电机驱动、PLC编程、工业网络技术、变频器调速、人机界面工程设计等核心知识。
竞赛过程与工作过程对接，不仅考查选手的专业知识和专业能力，同时，考核参赛选手的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
通过竞赛为全国高职院校提供一个电梯技术相互交流的平台，引领高职院校电气自动化、机电安装、智能楼宇、计算机控制等相关专业建设和教学改革的发展方向，促进工学结合人才培养模式的改革与创新，培养学生的可持续发展能力，为社会提供满足企业需求的电梯技术方面的高技能人才。
三、竞赛方式与内容（一）竞赛方式1. 竞赛采取团队比赛方式，每个参赛院校限报2个参赛队，每支参赛队由2名选手（设队长1名）和不超过2名指导教师组成。
选手为全省高职院校2018年春季在籍学生（含本科院校高职学生，1994年5月1日之后出生），不限制性别、年级。
2•比赛分批次进行，参赛队比赛的先后顺序由赛前抽签确定。
竞赛项目采用同样的工作任务，同样的工作要求，同样的工作条件。
（二）竞赛内容根据《2018年安徽省职业院校技能大赛（高职组）实施方案》规定的该赛项的竞赛技术平台标准。
机构竞赛设备在浙江天煌科技实业有限公司THJDDT-5型电梯控制技术综合实训装置进行，包括电梯电气控制原理图设计与绘制、电梯机构安装与检测装置调整、电梯电气控制柜的线路连接、电梯控制程序设计与调试、电梯故障诊断与排除，以及电梯运行调试与保养等，根据给定的任务书，完成以下操作内容：1. 电梯电气控制原理图设计与绘制参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，手绘完成各电气控制原理图设计与绘制。

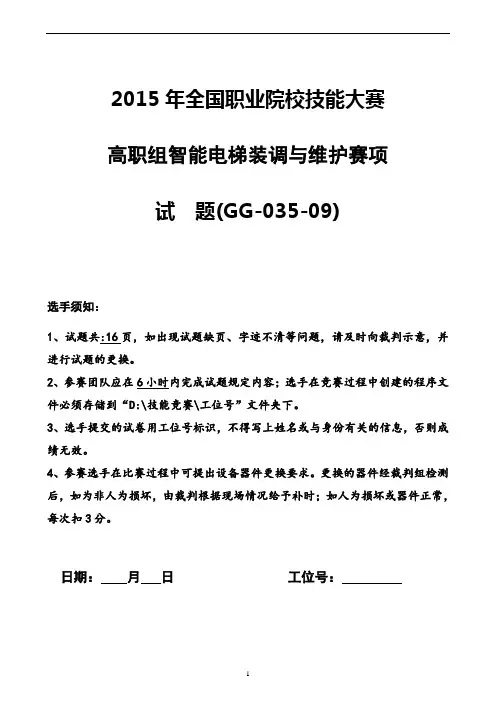

2015年全国职业院校技能大赛高职组智能电梯装调与维护赛项试题(GG-035-09)选手须知：1、试题共:16页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。
2、参赛团队应在6小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日工位号：第一部分:理论竞赛工位号：日期：月日一、选择题(每题0.5分)1. 电梯的制造单位对（）负责。
A、电梯质量；B、电梯使用；C、电梯的维保D、电梯的改造2. 设置在井道上的作检修用的向（）开启的门，叫检修活板门。
A、内；B、外；C、上；D、下3. 用来减小电梯运行振动和噪声的装置，叫（）。
A、防晃器；B、平衡器；C、消音器；D、减振器4. 制动系统在（）情况下应能自动工作。
A、动力电源失电；B、有机械故障；C、损坏5. 蜗杆传动的特点不包括（）。
A、传动比小；B、运行平衡；C、噪声小；D、体积小6. （）是任何一种机械的，用于防止在电梯厅门外打开厅门的锁。
A、控制柜；B、门机；C、门锁；D、平层7. 当电梯的厅门与轿门没有关闭时电梯的电气控制部分不应接通，电梯电动机不能运转，实现此功能的装置称（）。
A、供电系统断相、错相保护装置；B、超越上、下极限工作位置的保护装置；C、层门锁与轿门电气联锁装置；D、慢速移动轿厢装置8.关于提升轿厢更换钢丝绳的安全操作，下列说法哪个正确（）A、用手动导链直接提升到需要的位置，取下钢丝绳就可以B、用手动导链将轿厢提升到高出需要的位置后及时将安全钳提起，然后松导链使其动作，此时还应及时用短钢丝绳穿过轿厢上梁与机房固定形成二次保护后开始工作C、用手动导链将轿厢提升到高出需要的位置后及时将安全钳提起，然后松导链使其动作D、用手动导链将轿厢提升到高出需要的位置后及时将安全钳提起，然后松导链使其动作，此时还应及时用短钢丝绳穿过轿厢上梁与机房固定形成二次保护后取下手动导链开始工作9.（）是提供一个特定的信号使正在正常运行的电梯立即降到事先设定的楼层；允许消防员或其他特定的人员使用该电梯。

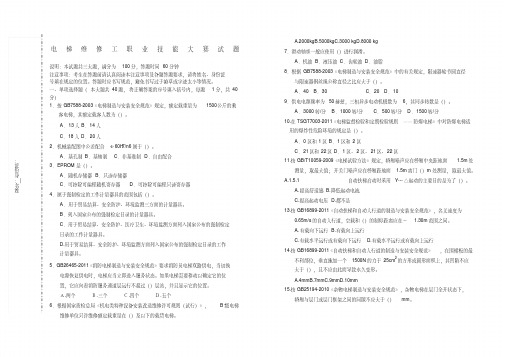

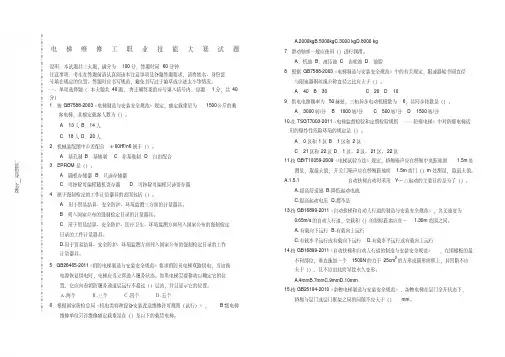

电梯维修工职业技能大赛试题说明：本试题共三大题，满分为100分，答题时间60分钟注意事项：考生在答题前请认真阅读本注意事项及各题答题要求，请将姓名、身份证号填在规定的位置。
答题时应书写规范，避免书写过于潦草或字迹太小等情况。
一、单项选择题（本大题共40题，将正确答案的序号填入括号内，每题1分，共40分）1．按GB7588-2003《电梯制造与安装安全规范》规定，额定载重量为1500公斤的乘客电梯，其额定载客人数为（）。
A．13人B．14人C．18人D．20人2．机械装配图中公差配合Ф60H7/n6属于（）。
A．基孔制B．基轴制C．非基准制D．自由配合3．EPROM是（）。
A．随机存储器B．只读存储器C．可擦除可编程随机寄存器D．可擦除可编程只读寄存器4．属于强制检定的工作计量器具的范围包括（）。
A．用于贸易结算、安全防护、环境监测三方面的计量器具。
B．列入国家公布的强制检定目录的计量器具。
C．用于贸易结算、安全防护、医疗卫生、环境监测方面列入国家公布的强制检定目录的工作计量器具。
D.用于贸易结算、安全防护、环境监测方面列入国家公布的强制检定目录的工作计量器具。
5．GB26465-2011《消防电梯制造与安装安全规范》要求消防员电梯双路供电，当切换电源恢复供电时，电梯应当立即进入服务状态。
如果电梯需要移动以确定它的位置，它应向着消防服务通道层运行不超过（）层站，并且显示它的位置。
Ａ.两个Ｂ.三个Ｃ.四个Ｄ.五个6．根据国家质检总局《机电类特种设备安装改造维修许可规则（试行）》，B级电梯维修单位只许维修额定载重量在（）及以下的载货电梯。
A.2000kgB.5000kgC.3000 kgD.8000 kg7．滑动轴承一般应使用（）进行润滑。
A．机油B．液压油C．齿轮油D．油脂8．根据GB7588-2003《电梯制造与安装安全规范》中的有关规定，限速器轮节圆直径与限速器钢丝绳公称直径之比应大于（）。
A．40B．30 C．20D．109．供电电源频率为50赫兹，三相异步电动机极数为6，其同步转数是（）。
电梯电气安装维修作业练习题库总电梯机械安装维修作业练习题库一、安全知识案例题1、电梯维修工小林在未将电梯处于检修状态的情况下修理电梯，A、电梯在维修中严禁载客B、不应短接门电锁起动电梯D、修理电梯时，应将电梯处于检修状态2、电梯维修工小高修理完电梯在检查工具包时，A、小高不应把三角钥匙交给无上岗资格3、电梯维修工叶某，单独前去某大楼修理电梯，A、维修电梯应当二或二人以上B、不在平层位置严禁打开轿门和厅门C、被关轿厢时，应打救援电话叫人前来救援4、某厂一车间三楼电梯厅门被撞损坏，下班后，A、厅门前的障碍物不符合要求，不起作用C、维修工拆除厅门前应有告示D、应留下一名电梯维修工在厅门处看护5，某单位设备科龚某为节约保养费，将本厂一台。
A、不能把电梯业务交给无资质的私人保养B、保养电梯应两人或西人以上D、在轿顶作业，应把检修开关放到检修6、某电梯厂电梯安装工小李在安装电梯时，私自B、行灯电压应≤36V D、行灯应有可靠的绝缘灯罩7、某电梯厂李、陈、柯三人在更换曳引钢丝绳时A、把轿箱吊起c、超速保护失效D、应8、某电梯厂王某、张某校验一台电梯控制屏A、维修电梯时没有穿B、带电作业时没人监护C、触电后没有在现场进行抢救9、某电梯厂维修工王某和杨某，A、在轿顶检修时严禁开快车B、检修时未把轿顶安全10、某电梯厂严某一人前去住宅楼修理电梯A、违反使用三角钥匙B、应该二人或二人以11、某电梯服务部电梯维修工潘某接到电梯A、故障未排除的电梯B、不能短接闩锁电路12、某电梯维修公司接到用户急修电话，便派小陶和小陈前去修理，A、登上轿顶前应13、某纺织厂车间一客货两用电梯发生故障A、无电梯上岗资格人员不能动用电梯安全装置B、电梯安全窗开关不能短接C、轿厢内不准装载超长物件14、某工程大楼施工需把3米A、无电梯上岗B、电梯安全窗C、轿箱内不装超长15、某运输公司一名勤杂工乘电梯被关在一楼，A、冯某无上岗资格证C、冯某应该把轿顶16、电梯调试工金某在调试电梯时为使电梯在调试中不开门，A、任何时候不能强行合上17、电梯调试工老张和徒弟小林正在慢车调试电梯，A、电梯失控时不D、电梯失控时应身18、电梯维保工小钱在某宾馆电梯机房清洗曳引绳，A、不能用短接线短接按钮开关B、应用刷子清洗钢丝绳D、维保电梯应二人或二人以上19、电梯维修工蔡、单、霍三人调试二台并联梯A、井道有人作业时，B、上轿项前没有20、电梯维修工小吴和小林在修理某住宅楼电梯时，A、进入井道施工B、井道内不能上下单选题21 、电梯运行中无法用正常控制方式使电梯停下运行称为电梯运行A 、失控22 、采用多门滑车组时，钢丝绳的穿绕方法，对起吊的（）有很大影响A 、安全和就位23 、当电梯出现故障，乘客提出乘坐要求时：B 、必须停止载客24 、吊运物体时，为保证吊运过程中物体的稳定性，应使C 、吊钩吊点与被吊物重心在25 、吊装曳引机时应使机座处于（）位置，平稳起吊，B 、水平26 、关于提升轿厢更换钢丝绳的安全操作，下列说法哪个正确B 、用手动导链将轿厢提升到高出需要的位置后及时将安全钳提起，然后松导链使其动作，此时还应及时用短钢丝绳穿过轿厢上梁与机房固定形成二次保护后开始工作27 、滑轮组吊装，当设备提升到最高点时，定滑车与动滑车间的距离D 、1200 mm 28 、流动式起重机在输电线路电压为1 一35KV 的高压线下或两侧作业时， C 、329 、由于吊索与手拉葫芦吊钩接合处都有一定的交角，当钢丝绳子受C 、绳索脱出吊钩30 、单门定滑轮绳索一端的拉力与被吊重物的重力是B 、拉力大于重力31 、定滑轮能改变力的方向，（）省力。
电梯安装修理考试试题电梯安装修理考试试题电梯是现代城市生活中不可或缺的交通工具，而电梯的安装和修理则是一个重要的职业。
为了确保电梯的安全运行，电梯安装修理工作人员需要经过专业的培训和考试。
本文将就电梯安装修理考试试题展开讨论。
一、电梯基础知识1. 请简要介绍电梯的基本工作原理。
2. 电梯的驱动方式有哪些？请分别说明其特点和适用场景。
3. 电梯的安全装置有哪些？请列举并简要说明其作用。
二、电梯安装1. 电梯在安装过程中需要进行哪些基础工作？请详细描述。
2. 电梯的井道是如何构建的？请简要介绍井道的结构和材料选择。
3. 电梯轿厢的安装步骤有哪些？请按顺序进行描述。
三、电梯维修与故障排除1. 请列举常见的电梯故障类型，并简要说明其原因和解决方法。
2. 当电梯发生故障时，维修人员应该采取哪些措施来确保乘客的安全？3. 电梯维修工作中需要注意哪些安全事项？请至少列举三条。
四、电梯安全监测与维护1. 电梯在运行过程中需要进行哪些常规检查和维护工作？请详细描述。
2. 电梯的安全监测系统有哪些功能和作用？请简要介绍。
3. 电梯维护人员应如何保持良好的工作状态和职业素养？五、电梯安全管理1. 电梯安全管理的重要性是什么？请简要阐述。
2. 请列举几个提高电梯安全管理水平的措施。
3. 电梯安全管理中应注意哪些法律法规和标准要求？六、电梯行业发展趋势1. 请简要介绍当前电梯行业的发展状况和趋势。
2. 电梯智能化的发展对电梯安装修理工作人员有何影响？3. 未来电梯行业可能面临的挑战和机遇是什么？通过以上试题，可以全面考察电梯安装修理工作人员对电梯相关知识的掌握程度。
同时，这些试题也能够帮助培养电梯安装修理工作人员的技能和专业素养，提高他们在工作中的安全意识和维修能力。
电梯行业的发展与安全息息相关，只有通过专业的培训和考试，才能确保电梯的安全运行，为城市居民提供便捷和安全的出行方式。

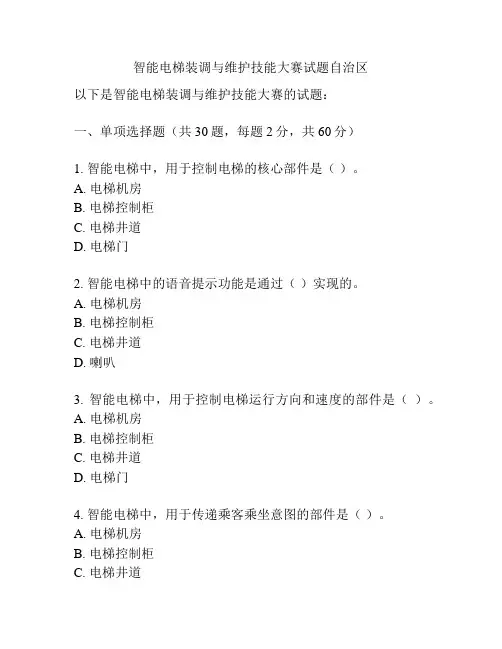

智能电梯装调与维护技能大赛试题自治区以下是智能电梯装调与维护技能大赛的试题：一、单项选择题（共30题，每题2分，共60分）1. 智能电梯中，用于控制电梯的核心部件是（）。
A. 电梯机房B. 电梯控制柜C. 电梯井道D. 电梯门2. 智能电梯中的语音提示功能是通过（）实现的。
A. 电梯机房B. 电梯控制柜C. 电梯井道D. 喇叭3. 智能电梯中，用于控制电梯运行方向和速度的部件是（）。
A. 电梯机房B. 电梯控制柜C. 电梯井道D. 电梯门4. 智能电梯中，用于传递乘客乘坐意图的部件是（）。
A. 电梯机房B. 电梯控制柜C. 电梯井道D. 电梯按钮5. 智能电梯中，用于监测电梯运行状态的传感器是（）。
A. 加速度传感器B. 温度传感器C. 湿度传感器D. 气压传感器二、填空题（共10题，每题4分，共40分）1. 在电梯中的控制柜上，正常状态下，应有多少种不同的指示灯？答：________。
2. 在进行电梯装调时，应先进行的操作是________。
3. 实施电梯保养时，应特别关注电梯的（）。
答：________。
4. 通过调整（）可以改变电梯的运行速度。
答：________。
5. 定期维护电梯时，应检查电梯的（）。
答：________。
三、实操题（共2题，每题30分，共60分）1. 请简要描述进行电梯装调的步骤和注意事项。
2. 请简要描述进行电梯定期维护的常规工作内容。
以上是智能电梯装调与维护技能大赛的试题，希望对您有所帮助。
请根据您的实际情况进行回答。
电梯（电气）安装维修人员技能考试实操题库电梯(电气)安装维修人员技能考试题库（总）共122题1常用测量仪表的使用1.1看图用万用表测量110V直流电压，在该量程下测量对不对？为什么？考核方式：看图（1）答案：不对。
该量程为测量交流200V以下电压的。
1.2看图用万用表测量5K电阻，在该量程下测量对不对？为什么？考核方式：看图（2）答案：不对。
该量程只能测量2K以下电阻值的电阻。
1.3看图该万用表量程是测量什么的？考核方式：看图（3）答案：20m以下直流电流。
1.4看图用钳形电流表测量未知的电流时，拨至该量程对不对？为什么？考核方式：看图（4）答案：不对。
要把钳形电流表的量程开关置于最大量程位置上，以防使用时造成损坏仪表的意外事故。
1.5看图用钳形电流表测量未知的电流时，拨至该量程对不对？为什么？考核方式：看图（5）答案：对。
把钳形电流表的量程开关置于最大量程位置上，以防使用时造成损坏仪表的意外事故。
1.6用钳形电流表测量大电流时，是否能带电测量时切换量程？为什么？考核方式：提问（6）答案：不能。
以防钳形电流表中的电流互感器副边瞬时开路，产生较大感应电势击穿绝缘、损坏仪表。
1.7看图用兆欧表测量绝缘电阻，该表棒插口使用的是否正确？考核方式：看图（7）答案：不正确。
正确接法是：“L”接被测线路端，“E”接被测对象的地端。
1.8在兆欧表停止转动和被测物充分放电以前，是否能用手触及被测设备的导电部分？考核方式：提问（8）答案：不能。
2简单电子电路的判别、分析2.1看图指出这是半波整流电路还是全波整流电路？考核方式：看图（1）答案：半波整流电路。
2.2看图指出这是半波整流电路还是全波整流电路？考核方式：看图（2）答案：全波整流电路。
2.3看图指出这是全波整流电路还是桥式整流电路？考核方式：看图（3）答案：桥式整流电路。
2.4看图指出这是直流稳压源电路还是直流稳流源电路？考核方看图（4）答案：直流稳流源电路。

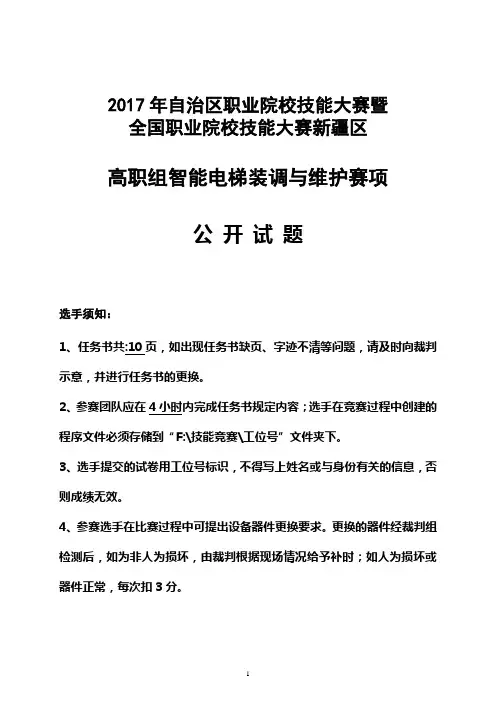

2017年自治区职业院校技能大赛暨全国职业院校技能大赛新疆区高职组智能电梯装调与维护赛项公开试题选手须知：1、任务书共:10页，如出现任务书缺页、字迹不清等问题，请及时向裁判示意，并进行任务书的更换。
2、参赛团队应在4小时内完成任务书规定内容；选手在竞赛过程中创建的程序文件必须存储到“F:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日工位号：第一部分:理论竞赛工位号：日期：月日一、选择题得分二、判断题得分三、填空题得分合计得分裁判员签字一、选择题(每题1分)1.当电梯出现非正常运行时，可操作（），紧急停车。
A、停止装置；B、超载保护装置；C、防夹安全保护装置；D、断带保护2.（）在电梯线路附近操作，都必须做到（）切断电源、上锁挂牌或采取相应的安全防范措施。
A、安装人员/事先B、责任员工/随时C、任何员工/立刻D、现场人员/事先3.电气设备的金属外壳采用接零或接地保护时，其连接导线截面不小于相线的1/2，最小截面绝缘铜线不小于（）平方毫米。
A、1.5；B、1；C、2；D、44.工作区域任何存在潜在危险之处（）安置醒目的警示标志。
A、要求B、必须C、原则上允许D、原则上要求或可以5.轿顶作业时，必须保证电梯处于：（）A、绝对静止状态B、检修运行状态C、主电源上锁挂牌状态D、基站位置6.《特种设备安全监察条例》规定，特种设备使用单位应当向直辖市或者设区的市的特种设备安全监督管理部门登记。
（）应当置于或者附着于该特种设备的显著位置。
A、使用证书；B、登记证号；C、登记标志；D、登记机关名称7.操纵轿厢安全钳装置的动作速度不应低于电梯额定速度的最大值为115%，且对于不可脱落滚柱式的瞬时式安全钳速度最大值不超过（）m/s。
第一部分单项选择题。
1、紧急开锁的钥匙上应附带有一小牌，用来提醒使用钥匙（A ）。
A 、可能引发的危险B 、的具体方法C 、人员的资格D 、有效期2、GB7588-2003《电梯制造与安装安全规X 》第1号修改单规定：固定在门扇上的导向装置失效时，水 平滑动层门应有将门扇保持在工作位置上的装置。
具有这些装置的完整的层门组件应能承受符合规定要 求的（B ）试验。
A 、耐火3、封闭式井道应设有照明，井道最低与最高处0.5m 内各设一 灯，再设中间灯。
轿顶面以上和底坑地面 以上1米处的照度应不低于（C ）l 。
B 、摆锤冲击C 、5000N 的静力D 、3000N 的静力A 、20B 、30C 、50D 、1004、对于裸露表面温度超过（B ）的制动器，应增加防止烫伤的警示标志。
A 、50℃B 、60℃C 、80℃D 、100℃5、当电梯轿厢载有（C）额定载荷并以额定速度向下运行时，操作制动器应能使曳引机停止运转。
在上述情况下，轿厢的 速度不应超过安全钳动作或轿厢撞击缓冲器所产生的 速度。
A 、100%B 、110%C 、125%D 、150%6、自动扶梯或自动人行道的控制电路与安全电路电压的要求是：直流电压平均值或交流电压有效值不超 过（C）V 。
A 、110B 、220C 、250D 、5007、日常维保过程中，若发现单组制动器存在故障但暂不影响整梯运行时，应采取（A ）。
A 、即时停梯维修/检修B 、设置警告标志，监护使用C 、使用不繁忙时再处理，因为不影响整梯运行D 、列入近期维修计划，告知使用单位，监护使用 8、块式制动器静块和动板之间的气隙一般X 围：（C ） A 、0.1-0.25mmB 、0.1-0.35mmC 、0.3-0.45mmD 、0.5-0.75mm 9、电梯制动器抱闸噪音大的原因是：（D ） A 、闸瓦与制动轮间隙小B 、释放电流过大 C 、释放电压过大 D 、闸瓦与制动轮间隙大10、使用的电工工具和移动电具必须绝缘良好，绝缘电阻必须不小于（BA 、0.2B 、0.5C 、1D 、5 ）MΩ。
2017年全国职业院校技能大赛高职组“智能电梯装调与维护”赛项(GZ-2017013-02)选手须知：1、试题共:14页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。
2、参赛团队应在5小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日工位号：竞赛基本要求：1、正确使用工具，操作安全规范。
2、部件安装、电路连接、接头处理正确、可靠，符合要求。
3、爱惜赛场的设备和器材，尽量减少耗材的浪费。
4、保持工作台及附近区域干净整洁。
5、竞赛过程中如有异议，可向现场考评人员反映，不得扰乱赛场秩序。
6、遵守赛场纪律，尊重考评人员，服从安排。
竞赛设备描述：“智能电梯装调与维护”竞赛在“THJDDT-5型电梯控制技术综合实训装置”上进行，装置由两台高仿真电梯模型和两套电气控制柜组成。
电梯模型的所有信号全部通过航空电缆引入控制柜，每部电梯控制系统均由一台FX3U-64MR/ES-A PLC控制，PLC之间通过FX3U-485BD 通信模块交换数据，电梯外呼统一管理，可实现电梯的群控功能。
高仿真电梯模型包含驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成；电气控制柜包含可编程控制器、变频器、低压电气（继电器、接触器、热继电器、相序保护器）、智能考核系统等组成。
选手根据竞赛任务书要求完成以下任务。
任务一：电梯电气控制原理图设计与绘制参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，在指定专用绘图页上手工绘制电路图, 电路设计图纸中的图形符号和文字描述，应符合“JBT 2739-2008 工业机械电气图用图形符号”技术规范。
2017年中国技能大赛-“亚龙杯”全国智能楼宇和电梯安装维修职业技能竞赛理论试题库第一部分：单项选择题一、职业道德1. 关于道德的叙述正确是（）。
A. 道德中的“应该”与“不应该”因人而异，没有共同道德标准B. 道德是处理人与人之间、人与社会之间关系的特殊行为规范C. 道德是现代文明的产物D. 道德从来没有阶级性答案: B2. 职业纪律具有的特点是（）。
A. 职业纪律具有明确的规定性和一定的强制性B. 职业纪律是企业内部的规定，与国家法律无关C. 职业纪律是自我约束性D. 职业纪律对于员工有一定的弹性答案: A3. 下列行为不违背职业道德的是（）。
A. 在单位的电脑上读小说B. 拷贝和使用免费软件C. 用单位的电话聊天D. 私下打开同事的电子邮箱答案: B4. 爱岗敬业的具体要求体现在（）。
A. 具有强烈的事业心和责任感B. 就是一辈子不换岗C. 追求职业利益D. 自觉地遵纪守法答案: A5. 对单位的规章制度，通常采取（）做法。
A. 自觉遵守，对不合理的地方提出建议B. 自己认为合理就遵守C. 有人监督就遵守D. 不折不扣地遵守答案: A6. 创新对企事业和个人发展的作用体现在（）。
A. 创新对企事业和个人发展不会产生巨大动力B. 创新对个人发展无关紧要C. 创新是提高企业市场竞争力的重要途径D. 创新对企事业和个人就是要独立自主答案: C7. 关于创新叙述不正确的是（）。
A. 创新过程是更新观念的过程B. 创新是提高企业市场竞争力的重要途径C. 创新与继承是根本对立的D. 创新需要引进国外先进技术答案: C8. 关于勤劳节俭正确的表述是（）。
A. 消费可以拉动需求，促进经济发展，因此提倡节俭是不合时宜的B. 勤劳节俭是物质匮乏时代的需要，不符合现代企业精神C. 勤劳可以提高效率，节俭可以降低成本D. 勤劳节俭拉动经济增长答案: C9. 确认合同为无效合同的方法不包含（）。
A. 利用欺诈手段B. 通过胁迫手段C. 损害国家利益D. 超越权限签订答案: D10. 建筑法在建筑工程发包与承包规定中，下列选项不符合法律的是（）。
2017年全国职业院校技能大赛高职组智能电梯装调与维护赛项(GZ-2017013-09)选手须知：1、试题共:14页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。
2、参赛团队应在5小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日工位号：竞赛基本要求：1、正确使用工具，操作安全规范。
2、部件安装、电路连接、接头处理正确、可靠，符合要求。
3、爱惜赛场的设备和器材，尽量减少耗材的浪费。
4、保持工作台及附近区域干净整洁。
5、竞赛过程中如有异议，可向现场考评人员反映，不得扰乱赛场秩序。
6、遵守赛场纪律，尊重考评人员，服从安排。
竞赛设备描述：“智能电梯装调与维护”竞赛在“THJDDT-5型电梯控制技术综合实训装置”上进行，装置由两台高仿真电梯模型和两套电气控制柜组成。
电梯模型的所有信号全部通过航空电缆引入控制柜，每部电梯控制系统均由一台FX3U-64MR/ES-A PLC控制，PLC之间通过FX3U-485BD 通信模块交换数据，电梯外呼统一管理，可实现电梯的群控功能。
高仿真电梯模型包含驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成；电气控制柜包含可编程控制器、变频器、低压电气（继电器、接触器、热继电器、相序保护器）、智能考核系统等组成。
选手根据竞赛任务书要求完成以下任务。
任务一：电梯电气控制原理图设计与绘制参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，在指定专用绘图页上手工绘制电路图, 电路设计图纸中的图形符号和文字描述，应符合“JBT 2739-2008 工业机械电气图用图形符号”技术规范。
1.电梯抱闸电气控制电路设计及绘制：含交流电源、变压器、整流桥、熔断器、主接触器触点、抱闸线圈。
2.电梯开关门电气控制电路设计及绘制：含电阻器、电梯门机、开门继电器触点、关门继电器触点、关门减速开关。
任务二：电梯机构安装、调整与线路连接根据所提供的设备及部件，完成下列电梯机构的安装、调整与线路连接（包括呼梯盒、井道信息系统、平层检测机构、限速器钢丝绳、层门开合传动机构等），电梯模型各部件相应位置示意图如图1。
图1 电梯模型各部件相应位置示意图1.操作箱与呼梯盒的安装与接线按照图1标识的位置，将操作箱和3楼呼梯盒安装在相应位置，并完成按钮的接线与调试。
2.井道信息系统安装与接线根据电梯实际工作要求及图1标识的位置，正确安装上强返减速开关、3层和4层减速感应器及感应器支架，将支架调整到合适的位置，并完成线路的连接。
3.平层检测机构的安装与调整根据双稳态开关的工作特性及图1标识的位置，正确安装1层和2层感应磁钢及磁钢支架，并调整到合适的位置。
4.限速器钢丝绳的安装与调整根据限速器实际工作要求及图1标识的位置，正确安装限速器钢丝绳，按照图2完成钢丝绳的连接及绳头制作，并调整钢丝绳长度、安全钳开关及断绳开关的位置。
图2 钢丝绳连接示意图5. 层门开合传动机构安装与调整根据层门的实际工作要求，按照图3完成2楼层门开合传动机构已标注部分的安装，并调整好传动钢丝绳和拉伸弹簧的长度。
图3 层门开合传动机构安装示意图任务三：电梯电气控制柜的器件安装与线路连接1.参赛选手根据所提供的控制柜布局图（图4），完成电气控制柜中电梯电气控制系统安装（变频器1只、变压器1只、调速电阻1只、整流桥堆1只、继电器5只、交流接触器2只、热继电器1只、相序保护器1只、保险丝座3只、固定器6只、导轨1根），其余器件已经安装好，器件的安装要牢靠、合理、规范。
图4控制柜布局图2.根据提供的电梯电气控制柜接线图(图8)完成线路的连接，其中，航空插座到航空插座转接端子排的线路已经连接好。
接线正确能实现相应的电气功能，接线符合工艺标准, 端子排接线应使用管型绝缘端子，继电器、接触器等接线应使用U型插片，各导线连接处需要套号码管，工作完成后盖上线槽盖。
任务四：电梯控制程序设计与调试按照给定的PLC控制电梯I/O端口分配图（图5），编写控制程序及调试设备，使设备达到下列控制要求：1.电梯舒适系统设计与调试进行舒适系统控制程序设计，参赛选手根据任务书中的电梯节能和平稳度的要求，设置变频器参数，编写变频控制程序，实现变频器多段速度自动切换，平稳停止。
变频器参数设置基本要求：（1）运行模式：可外部端子控制；（2）加速时间1.6S,减速时间1.7～2.2S之间；（3）运行高速为30Hz，低速为16Hz，检修为8Hz。
2.单座电梯运行基本功能要求（1）将电梯上电，开始时，电梯处于任意一层。
主梯和副梯自检，电梯数码管依次显示1、2、3、4，对应的楼层内外呼指示灯同步点亮，依次显示完成，电梯开门，3秒后电梯自动关门，电梯运行返回1楼，检测完成。
在主梯触摸屏要求的界面显示“电梯工作正常”指示。
（2）电梯应能正确响应任一楼层内选、外呼信号，电梯到达响应楼层后，电梯停止运行，电梯门自动打开，5秒后电梯自动关门。
（3）电梯按钮带有指示灯。
当按内选/外呼按钮时，指示灯亮，到达内选/外呼楼层后，相应楼层内选/外呼信号解除，指示灯灭。
（4）电梯司机模式：当电梯进入司机模式时（在触摸屏上激活司机操作功能），电梯楼层有外呼信号时，外呼指示灯亮的同时对应轿厢内选楼层指示灯以1HZ频率闪烁，只有司机按下内选楼层后，内选指示灯常亮，电梯运行到该楼层后内选及外呼指示灯熄灭，自动开门，但不能自动关门，司机长按关门按钮后才能关门。
此时司机可按下一个内选指示灯闪烁的楼层。
（5）电梯具有取消错误选层功能：电梯执行运行任务时，除已响应的当前楼层外，主梯和副梯均可通过0.5秒连续双击楼层按钮对误操作的楼层进行销号处理。
如电梯1楼上客后，内选信号有2楼、3楼和4楼，则电梯先响应2楼，可对3楼、4楼进行销号处理。
在运行到该楼层之前，如果再一次按动取消过的楼层，则再次响应该楼层且不能进行销号处理。
（6）电梯满载：当电梯满载时（在触摸屏上激活满载功能），当电梯梯处于满载时，只响应本梯有内呼信号的层站，所有外呼信号由另一部电梯响应。
（7）电梯运行逻辑要求：对多个同向的内选信号，按到达位置先后次序依次响应；对同时有多个内选信号与外呼信号，响应原则为“先按定向，同向响应，顺向截梯，最远端反向截梯”。
（8）电梯可以在数字量控制（编码器定位）或开关量控制（平层感应器定位）任意状态均可以正常运行（主梯能演示此功能即可）。
（9）电梯应具有以下安全保护功能：1）电梯未平层或运行时，开门按钮和关门按钮均不起作用。
平层且电梯停止运行后，按开门按钮电梯门打开，按关门电梯门关闭。
2）电梯具有上、下限位保护功能。
3）电梯具有安全触板和光电对射传感器双重保护措施，当电梯关门中两者任意一项有信号时，电梯立即停止关门，并执行开门。
4）电梯超载时，超载指示灯亮，电梯开门等待，超载解除，超载指示灯灭。
5）打开电梯锁（梯锁有信号）时，电梯从其他楼层返回停在一层，到达一层后驻停指示灯亮，并开门10秒后自动关门，此时不响应所有内呼和外呼信号，等关闭电梯锁时电梯恢复正常工作。
3.两台群控电梯运行逻辑要求（1）两台电梯内选信号的响应规则与单台电梯一致，群控逻辑主要考虑两台电梯对外呼信号如何响应，外呼信号统一管理，两台电梯外呼信号作用相同，响应逻辑应遵循路程最短原则、时间最少原则与任务均分原则。
（2）高峰时段电梯优化调控模式：1）早间上班模式：设置为早间上班模式，2台电梯自动停靠1楼，主梯响应1层和3层内外呼信号，2楼和4楼不停靠；副梯响应1层和4层内外呼信号，2楼和3楼不停靠；相同情况下主梯优先相应。
电梯门关闭，等待8秒没有呼梯信号，2台电梯自动返回并停靠1楼。
在主梯触摸屏上显示相应电梯的停靠信息。
2）区间工作模式：设置为区间工作模式，主梯自动停靠2楼，副梯自动停靠3楼，当有呼梯信号时，按照群控逻辑响应信号，呼梯信号响应完成，电梯门关闭，等待8秒没有呼梯信号，主梯自动停靠2楼，副梯自动停靠3楼。
3)奇偶层工作模式：主梯自动停靠2楼，副梯自动停靠3楼，主梯响应偶数层外呼召唤信号，副梯响应奇数楼层外呼召唤信号。
呼梯信号响应完成，电梯门关闭，等待8秒没有呼梯信号，主梯自动停靠2楼，副梯自动停靠3楼。
4）晚间下班模式：设置为晚间下班模式，主梯自动停靠3楼，副梯自动停靠4楼，当有呼梯信号时，按照群控逻辑响应信号，呼梯信号响应完成，电梯门关闭，等待8秒没有呼梯信号，主梯自动停靠3楼，副梯自动停靠4楼。
两部电梯2楼都不停靠，2楼内外呼都不作响应。
在主梯触摸屏上显示相应电梯的停靠信息。
5）取消模式选择，电梯按照群控逻辑响应信号，停靠楼层按照最后响应楼层停靠。
6）四种模式选择与取消模式选择通过触摸屏操作。
（3）将电梯分为待召、上客、运行三种状态，定义：其中一台为主梯（主梯PLC1为主站），另一台为副梯（副梯PLC2为从站），相同情况下主梯优先响应。
当其中一台电梯处于检修状态时，另一台按单电梯运行逻辑运行。
4.电梯监控系统设计与调试（1）在主梯的触摸屏TPC7062KX上制作二个界面。
界面一为启动窗口，在界面一中设置有进入界面二的按钮，需要输入权限密码“9”，并有相应的文字说明。
界面一中包含主梯和副梯的电梯开门及关门动画模拟（门动作为连续移动变化）、主梯和副梯轿厢的运行轨迹（包括轿厢的连续移动变化及平层停止），主梯和副梯自检完成的“电梯工作正常”文字指示, 触摸屏与PLC通信正常指示灯，当前变频器运行频率显示。
界面二中包含主梯司机模式开关和满载开关，早间上班模式、区间工作模式、奇偶层工作模式、晚间下班模式选择开关与取消模式选择开关，早间上班模式下显示“主梯2楼和4楼不停靠，副梯2楼和3楼不停靠”和晚间下班模式下显示“主梯和副梯2楼不停靠”。
在界面二中设置返回界面一的按钮, 并有相应的文字说明。
（2）在副梯的触摸屏TPC7062KX上制作二个界面。
界面一为启动窗口，在界面一中设置有进入界面二的按钮，并有相应的文字说明。
界面一中包含主梯和副梯的轿厢当前楼层信息、电梯运行方向、所有外呼指示灯,所以内选指示灯，显示状态与电梯运行状态一致, 触摸屏与PLC通信正常指示灯。
界面二副梯司机模式开关和满载开关。
在界面二中设置返回界面一的按钮, 并有相应的文字说明。
（3）在PLC程序中增加相应程序段使触摸屏实现上述功能。
任务五：电梯故障诊断与排除参赛选手根据电梯故障现象，结合PLC控制电梯I/O端口分配图（图5）、电梯电气控制柜带故障设置接线图（图6）、电梯模型接线图（图7）,要对所设置的4个故障进行诊断和排除（排除故障需在网孔板上进行相应的线路连接），并对故障现象进行描述、写出排除方法。
