陕西长枫建设工程有限公司电气设备安装作业指导书QEOMS /CFJS-ZDS11版本:A版受控状态:分发号:编制:日期:审核:日期:批准:日期:发布日期:二○○九年七月二十四日实施日期:二○○九年七月二十四日电气设备安装作业指导书1、目的为加强施工现场技术管理提高电气作业人员的技术水平及质量意识,保证施工项目的电气设备安装质量方针,目标和指标的实现,特制定本作业指导书。
2、适用范围本作业指导书适用于工业与民用建筑中的电气设备安装工程。
3、术语定义3.1公司《管理手册》中的术语定义。
3.2本作业指导书使用的术语定义3.2.1中性保护导体(PEN)一种同时具有中性导体和保护导体功能的接地导体。
3.2.2建筑电气工程(装置)为实现一个或几个具体目的且特相配合的,由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安装要求,也能满足使用建筑物的人的安全需要。
3.2.3布线系统一根电缆(电线)、多根电缆(电线)或母试以及固定它们的部件组合。
3.2.4电缆接头连接电缆与电缆的导体,绝缘、屏蔽层和保护层,以使电缆线路连续的装置称为电缆接头。
3.2.5接地装置是指将雷电流或设备漏电流导入大地的装置,一般由接地线和接地体组成。
3.2.6避雷引下线指将接闪器收到的雷电电流导入接地装置的部分。
3.2.7接闪器接闪器是指用来接收接电流的部分,其形式有避雷针、避雷网、避雷带或其它金度构件。
3.2.8总高电位联洁通过进线配电箱近旁的总高电位联接端子,板(接地母排)将进线配电箱的PE(PEN)母排公共设施的金属管道,建筑物的金属结构及人工接地引线好至相连退,以达到降低建筑物内间接接触电接触电压和不同金属部件间的电位差,并清除建筑物外经电气线路和各种金属管道引入的危险故障电压的危害,称为总电位连接。
3.2.9辅助电电位联系将手电部分用导线直接作为电位连接,使故障接触电压降至接触电压限值以下,称作辅助电位联接。

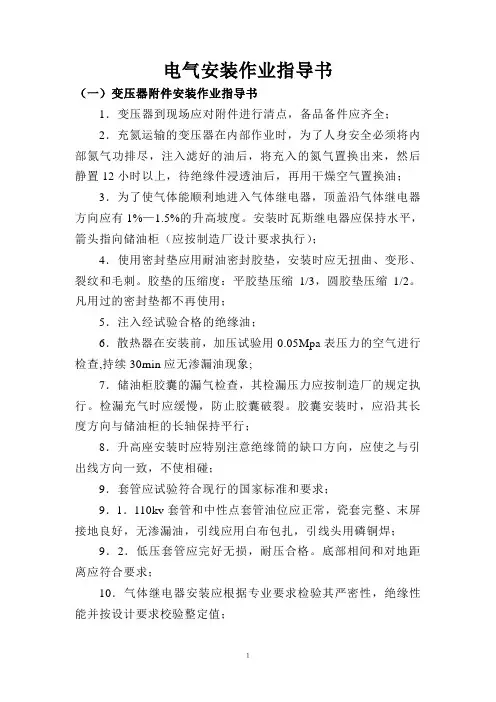

电气安装作业指导书(一)变压器附件安装作业指导书1.变压器到现场应对附件进行清点,备品备件应齐全;2.充氮运输的变压器在内部作业时,为了人身安全必须将内部氮气功排尽,注入滤好的油后,将充入的氮气置换出来,然后静置12小时以上,待绝缘件浸透油后,再用干燥空气置换油;3.为了使气体能顺利地进入气体继电器,顶盖沿气体继电器方向应有1%—1.5%的升高坡度。
安装时瓦斯继电器应保持水平,箭头指向储油柜(应按制造厂设计要求执行);4.使用密封垫应用耐油密封胶垫,安装时应无扭曲、变形、裂纹和毛刺。
胶垫的压缩度:平胶垫压缩1/3,圆胶垫压缩1/2。
凡用过的密封垫都不再使用;5.注入经试验合格的绝缘油;6.散热器在安装前,加压试验用0.05Mpa表压力的空气进行检查,持续30min应无渗漏油现象;7.储油柜胶囊的漏气检查,其检漏压力应按制造厂的规定执行。
检漏充气时应缓慢,防止胶囊破裂。
胶囊安装时,应沿其长度方向与储油柜的长轴保持平行;8.升高座安装时应特别注意绝缘筒的缺口方向,应使之与引出线方向一致,不使相碰;9.套管应试验符合现行的国家标准和要求;9.1.110kv套管和中性点套管油位应正常,瓷套完整、末屏接地良好,无渗漏油,引线应用白布包扎,引线头用磷铜焊;9.2.低压套管应完好无损,耐压合格。
底部相间和对地距离应符合要求;10.气体继电器安装应根据专业要求检验其严密性,绝缘性能并按设计要求校验整定值;11.安全气道及连通管无锈蚀情况,安装时应内部清擦干净;12.呼吸器的油封油们要合格,呼吸应畅通。
硅胶未受潮。
硅胶的容量为容器的4/5;13.测温装置应校验合格,接线正确;14.有载调压开关,应进行试验调试。
先经手动操作;15.散热器组装应按设计要求,放气螺栓应在顶部靠变压器侧,并散热器与散热器之间用连扯连接固定。
试验标准0.5—0.1Mpa。
16.阀门应在打开位置且关闭灵活;17.注入的绝缘油应经试验合格。
注油时严禁从变压器底部注油;18.油枕胶囊应排气,放出变压器顶部各死角处残留气体;19.油压作全密封试验,应无渗漏油;20.引线连接、外壳及中性点应良好接地;(二)电抗器、接地变压器安装作业指导书1.设备运到现场后,应进行外观检查,支柱及线圈绝缘待应无严重损伤和裂纹,线圈应无变形,支柱绝缘子及其附件应齐全,如有损坏应进行修理;2.混凝土支柱的表面裂纹长度不超过柱子径向尺寸的1/3,且其宽度不超过0.5mm时,应予补填;3.电抗器应按编号进行安装,三相垂直排列时,中间一相线圈的绕向应与上、下两相相反,两相重叠一相并列时,重叠的两相绕向相反,另一相与上面的一相绕向相同。
目录1.工程概况·················错误!未定义书签。
2.编制依据·················错误!未定义书签。
3.施工作业组织机构及职责··········错误!未定义书签。
4.作业应具备的条件·············错误!未定义书签。
5.作业程序及施工方法············错误!未定义书签。
6.安全文明施工及环境保护··········错误!未定义书签。
7.质量目标·················错误!未定义书签。
8.强制性条文执行·············错误!未定义书签。
9.环境因素分析及评价···········错误!未定义书签。
电气安装作业指导书一、作业概述电气安装作业是指在建筑物、工厂、办公室等场所进行电气设备安装的工作。
本指导书旨在指导电气安装作业的施工人员进行正确、安全的操作,确保电气设备的正常运行和使用。
二、安全注意事项1. 保持清洁与整齐:作业场所应保持干净、整洁,不得堆放杂物,确保电气设备的通风和散热。
2. 穿戴工作装备:进行电气安装作业时,应穿戴符合安全要求的工作装备,如安全帽、安全鞋、绝缘手套等,确保自身安全。
3. 切勿操作未断电的设备:在进行电气安装时,务必先切断电源,确保操作安全。
如需进行带电作业,需由专业人员携带合适的工具和设备进行。
4. 合理使用工具:使用适当的工具进行安装作业,不得滥用工具,确保设备的安装准确可靠。
5. 防止电气泄露:在电气安装作业过程中,应注意防止电气泄露的情况发生。
如发现电气泄漏,应立即停止作业,并报告相关负责人。
三、作业步骤1. 踏勘与测量:在开始进行电气安装作业之前,应进行踏勘与测量,了解作业现场的情况并规划好作业方案。
2. 安全装置的设置:首先需要设置好相应的安全装置,如漏电保护器、短路保护器等,确保设备的安全运行。
3. 预先安装管线:根据设计图纸,预先进行管线的安装。
使用合适的电气管道和线槽,并进行固定,确保线路布置合理。
4. 安装电气设备:根据设计要求,逐一安装各种电气设备,包括开关、插座、灯具等。
在安装过程中,需要注意电气设备的固定、接线的正确性。
5. 连接电缆和线路:将导线和电缆连接到相应的电器设备上,并进行牢固的固定。
在连接过程中,应遵循正确的接线规范,确保电气设备的正常工作。
6. 验收与检测:在安装完成后,进行电气安全验收和设备检测,确保设备的安全性和可靠性。
如有问题,及时进行修复和调整。
四、维护与保养1. 定期巡视与检查:对已安装的电气设备进行定期巡视与检查,发现问题及时处理,确保设备的正常运行。
2. 清洁与维护:定期清洁电气设备,保持设备的良好状态,并进行必要的维护工作,如更换老化的零部件等。
新能源电气设备作业指导书一、目的本作业指导书旨在规范新能源电气设备安装、调试及维护工作,确保作业人员安全、高效地完成工作任务。
二、适用范围本指导书适用于新能源电气设备安装、调试及维护的全过程,包括太阳能、风能等新能源设备的电气设备。
三、作业前准备1. 确认工作环境安全,检查设备是否正常,工具是否齐全。
2. 了解电气设备原理、结构及安全操作规程。
3. 穿戴好防护用品,如安全帽、手套等。
四、作业步骤与要求1. 太阳能电池板安装(1)按照设计图纸确定电池板位置,确保电池板与支架连接牢固。
(2)检查电池板表面是否完好,无破损、污垢。
(3)确保电池板接线正确,无短路、断路现象。
2. 风力发电机安装(1)根据地形选择合适的安装位置,确保风力发电机与塔架连接稳定。
(2)检查发电机叶片无损伤,安装牢固。
(3)确保控制柜接线正确,无异常噪音或气味。
3. 电气设备调试(1)检查电气设备接线是否正确,紧固所有连接处。
(2)按照设计要求调整设备参数,确保正常运行。
(3)测试设备保护功能是否正常,如过载、短路等。
4. 维护保养(1)定期检查电气设备外观是否完好,无严重腐蚀、破损。
(2)清理电气设备表面污垢、杂物,保持清洁。
(3)检查电气设备紧固件是否松动,及时紧固或更换。
五、注意事项1. 作业时必须遵守相关安全操作规程,确保人员安全。
2. 电气设备调试及维护需由专业人员操作,非专业人员不得擅自操作。
六、培训与考核1. 作业人员应接受新能源电气设备安装、调试及维护的培训,确保掌握相关技能和知识。
2. 培训内容包括电气设备原理、结构、安全操作规程以及应急处理措施等。
3. 培训结束后,应对作业人员进行考核,确保其具备合格的操作技能和安全意识。
七、记录与报告1. 作业过程中应做好相关记录,包括安装、调试及维护的时间、人员、工作内容等。
2. 定期汇总记录,分析设备运行状况,提出改进建议。
3. 如有异常情况,应及时报告相关部门,并按照规定程序进行处理。

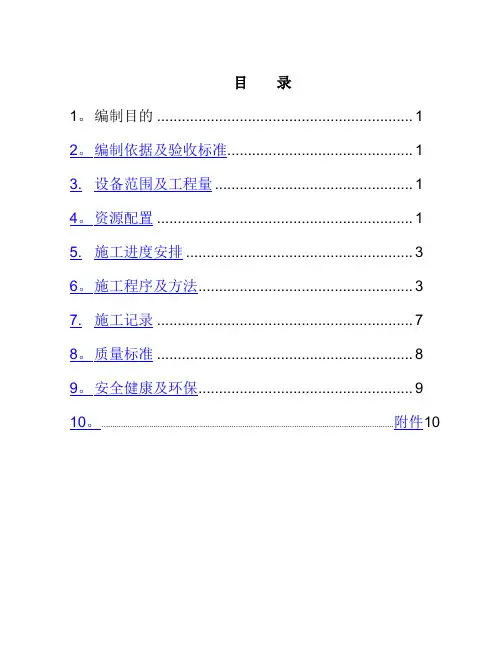

目录1。
编制目的 (1)2。
编制依据及验收标准 (1)3.设备范围及工程量 (1)4。
资源配置 (1)5.施工进度安排 (3)6。
施工程序及方法 (3)7.施工记录 (7)8。
质量标准 (8)9。
安全健康及环保 (9)10。
....................................................................................................................................... 附件101.编制目的为了提高励磁系统电气设备的安装工艺和质量,加强施工工序的过程控制,特编制励磁系统电气设备的安装作业指导书。
该作业指导书适用于国电沙市电厂2×300MW工程E标段励磁系统电气设备安装。
2.编制依据及验收标准编制依据及验收标准表表2。
13.设备范围及工程量此项工程包括沙市电厂2#机的励磁盘柜和交流、直流励磁母线安装。
其中励磁屏7块,交流励磁母线12米,直流励磁母线11米,交流励磁母线穿墙结构一套,直流励磁母线穿墙结构一套,交流励磁母线吊架6付,直流励磁母线吊架4付。
4.资源配置4.1人力资源配置人员配置表表4。
14.2作业所需机工具作业所需机工具表表4。
2.14。
3.1施工所需主材施工主材表表4。
3.1作业所需消耗材料表表4.3。
25.施工进度安排本项目计划开工时间:2009年03月10日本项目计划完工时间:2009年08月30日6.施工程序及方法6.1施工前的准备及必备条件6.1.1机工具已准备齐全。
6.1.2施工主材、措施性材料已准备齐全。
6.1.3设备已到货。
6.1.4施工人员安全及卫生用品已准备齐全。
6.1.5安全措施已做好,施工用脚手架、吊装平台搭靠牢固.6.1.6土建必须具备的条件:1.屋顶、楼板施工完毕,不得渗漏.2.结束室内地面工作,室内沟道无积水、杂物。
3.室内所有墙壁的粉刷工作应完成.4.预埋件及预留孔符合设计,预埋件牢固。

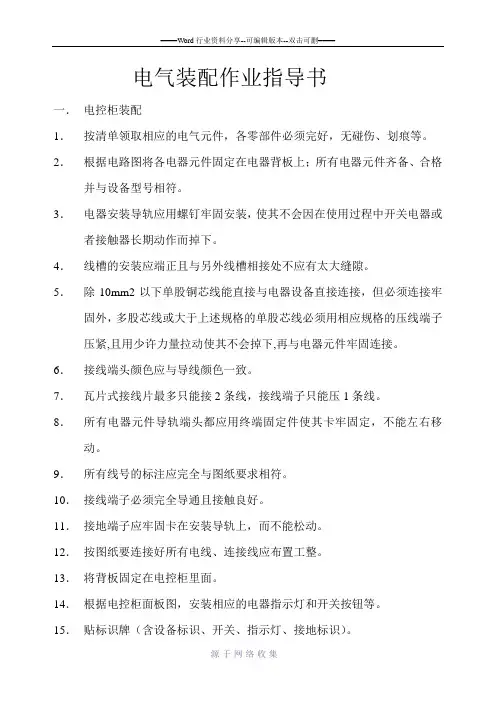

电气装配作业指导书一.电控柜装配1.按清单领取相应的电气元件,各零部件必须完好,无碰伤、划痕等。
2.根据电路图将各电器元件固定在电器背板上;所有电器元件齐备、合格并与设备型号相符。
3.电器安装导轨应用螺钉牢固安装,使其不会因在使用过程中开关电器或者接触器长期动作而掉下。
4.线槽的安装应端正且与另外线槽相接处不应有太大缝隙。
5.除10mm2以下单股铜芯线能直接与电器设备直接连接,但必须连接牢固外,多股芯线或大于上述规格的单股芯线必须用相应规格的压线端子压紧,且用少许力量拉动使其不会掉下,再与电器元件牢固连接。
6.接线端头颜色应与导线颜色一致。
7.瓦片式接线片最多只能接2条线,接线端子只能压1条线。
8.所有电器元件导轨端头都应用终端固定件使其卡牢固定,不能左右移动。
9.所有线号的标注应完全与图纸要求相符。
10.接线端子必须完全导通且接触良好。
11.接地端子应牢固卡在安装导轨上,而不能松动。
12.按图纸要连接好所有电线、连接线应布置工整。
13.将背板固定在电控柜里面。
14.根据电控柜面板图,安装相应的电器指示灯和开关按钮等。
15.贴标识牌(含设备标识、开关、指示灯、接地标识)。
16.所有连接导线应按照标准颜色选用:主电路用黑色,二次电路用红色,直流24V用蓝色。
17.加热管接线要求每条线的每个接头必须用压线耳压紧,且要求接触好,每条线须经过串黄纳管以绝缘,每条线不应靠得太近。
最后将盖上螺钉紧固。
二.接外线1.控制柜安装到设备上,并与设备基座可靠连接。
2.将设备上电机和信号线接入电控柜,各线路走线方式必须遵照横平竖直的原则,同时必须用扎带将其固定,保持整洁,而不凌乱。
设备电器元件与控制柜连接线应穿相应规格塑料绝缘软管。
三.通电试机1.检查电控柜相序是否正确,并点动各油泵开关,检查电机的正反转。
检查整机电流。
2.所有电机、门及电控柜必须可靠接地,且导通电阻不能太大。
3.控制柜安装完后应随机调试至正常。
并检查整机电流,做记录。

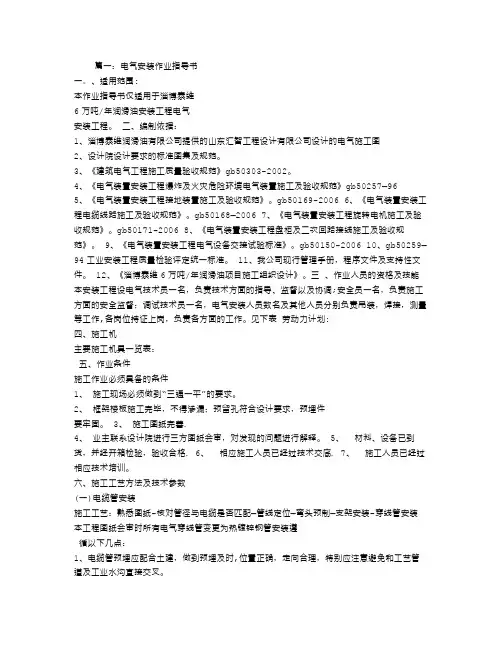

篇一:电气安装作业指导书一。
、适用范围:本作业指导书仅适用于淄博泰维6万吨/年润滑油安装工程电气安装工程。
二、编制依据:1、淄博泰维润滑油有限公司提供的山东汇智工程设计有限公司设计的电气施工图2、设计院设计要求的标准图集及规范。
3、《建筑电气工程施工质量验收规范》gb50303-2002。
4、《电气装置安装工程爆炸及火灾危险环境电气装置施工及验收规范》gb50257—965、《电气装置安装工程接地装置施工及验收规范》。
gb50169-20066、《电气装置安装工程电缆线路施工及验收规范》。
gb50168—20067、《电气装置安装工程旋转电机施工及验收规范》。
gb50171-20068、《电气装置安装工程盘柜及二次回路接线施工及验收规范》。
9、《电气装置安装工程电气设备交接试验标准》。
gb50150-2006 10、gb50259—94工业安装工程质量检验评定统一标准。
11、我公司现行管理手册,程序文件及支持性文件。
12、《淄博泰维6万吨/年润滑油项目施工组织设计》。
三、作业人员的资格及技能本安装工程设电气技术员一名,负责技术方面的指导、监督以及协调;安全员一名,负责施工方面的安全监督;调试技术员一名,电气安装人员数名及其他人员分别负责吊装,焊接,测量等工作,各岗位持证上岗,负责各方面的工作。
见下表劳动力计划:四、施工机主要施工机具一览表:五、作业条件施工作业必须具备的条件1、施工现场必须做到“三通一平”的要求。
2、框架楼板施工完毕,不得渗漏;预留孔符合设计要求,预埋件要牢固。
3、施工图纸完善.4、业主联系设计院进行三方图纸会审,对发现的问题进行解释。
5、材料、设备已到货,并经开箱检验,验收合格.6、相应施工人员已经过技术交底.7、施工人员已经过相应技术培训。
六、施工工艺方法及技术参数(一)电缆管安装施工工艺:熟悉图纸-核对管径与电缆是否匹配—管线定位—弯头预制—支架安装-穿线管安装本工程图纸会审时所有电气穿线管变更为热镀锌钢管安装遵循以下几点:1、电缆管预埋应配合土建,做到预埋及时,位置正确,走向合理,特别应注意避免和工艺管道及工业水沟直接交叉。

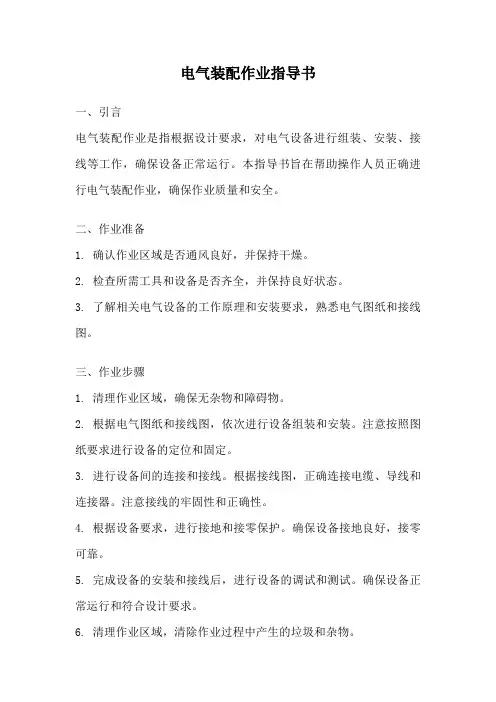

电气装配作业指导书一、引言电气装配作业是指根据设计要求,对电气设备进行组装、安装、接线等工作,确保设备正常运行。
本指导书旨在帮助操作人员正确进行电气装配作业,确保作业质量和安全。
二、作业准备1. 确认作业区域是否通风良好,并保持干燥。
2. 检查所需工具和设备是否齐全,并保持良好状态。
3. 了解相关电气设备的工作原理和安装要求,熟悉电气图纸和接线图。
三、作业步骤1. 清理作业区域,确保无杂物和障碍物。
2. 根据电气图纸和接线图,依次进行设备组装和安装。
注意按照图纸要求进行设备的定位和固定。
3. 进行设备间的连接和接线。
根据接线图,正确连接电缆、导线和连接器。
注意接线的牢固性和正确性。
4. 根据设备要求,进行接地和接零保护。
确保设备接地良好,接零可靠。
5. 完成设备的安装和接线后,进行设备的调试和测试。
确保设备正常运行和符合设计要求。
6. 清理作业区域,清除作业过程中产生的垃圾和杂物。
7. 对作业过程中的关键环节进行记录和汇总,形成作业报告。
四、安全注意事项1. 在进行电气装配作业前,务必切断电源并进行安全检查。
2. 在进行设备组装和安装时,注意人身安全,避免重物坠落和碰撞。
3. 在进行设备接线时,注意电源是否已切断,防止电击事故。
4. 在进行设备调试和测试时,注意保持安全距离,避免触电和设备故障引起的危险。
5. 严禁擅自更改电气装配作业中的设计要求和步骤,以免引起设备故障或安全事故。
五、常见问题解答1. 为什么在进行电气装配作业前需要切断电源?答:切断电源可以避免电气事故的发生,确保操作人员的安全。
2. 为什么在进行设备组装和安装时需要按照图纸要求进行定位和固定?答:按照图纸要求进行定位和固定可以确保设备的安装位置准确,并防止设备在运行过程中发生松动或脱落。
3. 为什么在进行设备接线时需要注意接线的牢固性和正确性?答:接线的牢固性和正确性可以确保电气信号的传递和设备的正常运行,避免接线松动或接错线导致的设备故障。
电力设备安装作业指导书一、概述电力设备安装作业指导书旨在提供清晰的操作指引,确保电力设备的安装过程符合相关标准和规范,保障设备的安全运行。
本指导书适用于各类电力设备的安装,并重点考虑了操作流程、安全要求和质量控制。
二、安装前准备1. 设备到货验收在安装前,对设备进行验收是至关重要的。
验收内容主要包括设备的数量、型号、规格和外观检查等。
如果发现任何问题,应及时与供应商联系。
2. 安装环境准备在安装电力设备之前,要确保安装环境的合适性。
包括检查场地的地基情况、操作空间、清理杂物和保证通风良好等。
3. 安全事项电力设备的安装过程中,安全应放在首位。
在进行任何安装作业之前,必须明确相关的安全措施和规定,并告知所有操作人员。
三、安装作业步骤1. 设备组装根据设备的具体要求,对设备进行组装工作。
确保组装过程中零部件的配合精度和连接紧固度,并进行必要的调整。
2. 设备固定根据设备的类型和安装要求,进行设备的固定工作。
例如,对于大型电力设备,可以采用螺栓连接和焊接等方法。
3. 线缆布线根据电力设备的布局图,进行线缆的布线工作。
保证线缆的捆扎整齐、有序,并避免磨损和交叉干扰。
4. 接地处理对于电力设备的安装,接地处理是必不可少的环节。
确保设备的接地符合相关标准和规范,并进行必要的测试和记录。
5. 安全设施设置根据安装环境和设备的要求,设置安全设施,如防护罩、警示标识和安全开关等。
这些设施可以提供额外的安全防护和警示。
四、质量控制1. 检查和测试在安装工作完成后,对安装的设备进行检查和测试。
包括设备的外观检查、功能测试和安全性能测试等。
2. 质量记录对安装过程中的关键环节和质量控制点进行记录,包括安装步骤、测试结果和调整数据等。
这些记录可以用于设备运行过程中的维护和管理。
五、安装后处理1. 清理工作在设备安装完成后,进行现场的清理工作。
清除安装过程中产生的废料、杂物,并确保工作环境的整洁。
2. 安全交底和培训对设备的操作人员进行安全交底和培训,明确设备的操作规程、应急处理和安全注意事项等。

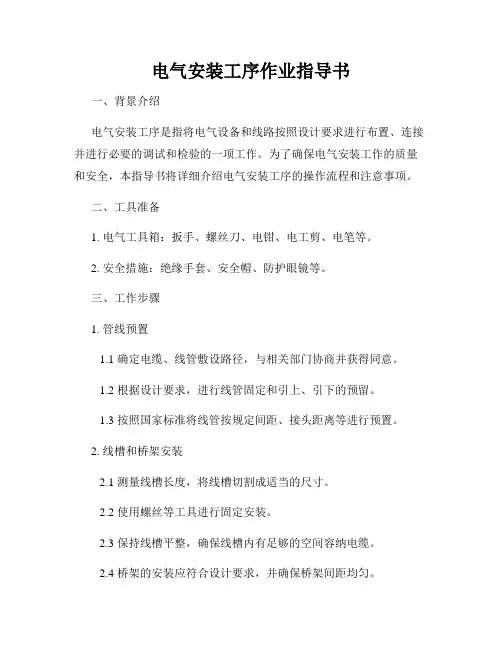

电气安装工序作业指导书一、背景介绍电气安装工序是指将电气设备和线路按照设计要求进行布置、连接并进行必要的调试和检验的一项工作。
为了确保电气安装工作的质量和安全,本指导书将详细介绍电气安装工序的操作流程和注意事项。
二、工具准备1. 电气工具箱:扳手、螺丝刀、电钳、电工剪、电笔等。
2. 安全措施:绝缘手套、安全帽、防护眼镜等。
三、工作步骤1. 管线预置1.1 确定电缆、线管敷设路径,与相关部门协商并获得同意。
1.2 根据设计要求,进行线管固定和引上、引下的预留。
1.3 按照国家标准将线管按规定间距、接头距离等进行预置。
2. 线槽和桥架安装2.1 测量线槽长度,将线槽切割成适当的尺寸。
2.2 使用螺丝等工具进行固定安装。
2.3 保持线槽平整,确保线槽内有足够的空间容纳电缆。
2.4 桥架的安装应符合设计要求,并确保桥架间距均匀。
3. 电缆敷设3.1 根据预置的线管和线槽,敷设电缆。
3.2 需要注意电缆的绝缘层是否完好,并确保电缆敷设不受损。
3.3 电缆敷设完成后,进行固定和连接。
4. 接线和连接4.1 根据电气图纸,进行电缆的剥皮和接线。
4.2 注意接线的顺序和正确性,使用正确的接线工具。
4.3 进行接线的固定,并保证接线良好的电气连接。
5. 调试和检验5.1 首先进行电气设备的基本调试,确保其正常运行。
5.2 进行电气线路的检验,包括绝缘电阻、接地电阻等。
5.3 对于调试和检验出的问题,及时解决并记录。
6. 资料整理和验收6.1 对于所有进行的工序,及时进行记录并整理成相应的文件。
6.2 定期与相关部门进行沟通和汇报工作进展。
6.3 跟踪工程验收流程,及时解决验收过程中出现的问题。
四、安全注意事项1. 佩戴个人安全防护装备,并确保其有效使用。
2. 在操作之前,确认电源已切断,并采取必要的安全措施。
3. 防止电气设备和电缆受潮、受热或受损。
4. 合理使用工具,避免工具损坏或误伤他人。
5. 在高空操作时,做好防护措施,确保自身和其他人的安全。
电气设备安装作业指导书1000字一、引言电气设备作为现代化生产中不可或缺的配套设施,在使用中,对于设备的安装、操作和维护等方面都要有一定的规范要求。
安装作业是电气设备投入使用前的基础性工作,安装不良将会直接影响设备的正常运行和使用寿命,甚至会出现安全事故。
显然,安装作业的关键在于规范,本作业指导书就是为了提高电气设备安装作业的规范化水平而编写的。
二、安全管理根据相关法律法规,任何安装作业都必须履行安全生产的基本要求。
因此,在电气设备安装作业中,安全管理是必然的重中之重。
具体的措施如下:1、安装前必须对设备进行全面、系统、科学的安全评估和风险控制,确定施工安全防范措施,明确责任分配和管理要求。
2、安装现场必须要遵守安全生产规定,严禁酗酒、涂口红、吸烟和在工作中穿拖鞋、打电话等行为。
3、作业人员必须要经过相关的安全培训,了解安装安全管理规定。
执行安全技术方案,联系专用安防设备,配备个人防护用具,切实掌握防范风险措施。
三、施工规范安装的工作难度和复杂程度大幅提高,需要遵循一定的施工规范,以确保施工质量和安全。
具体要求如下。
1、施工前必须对施工现场进行监测和检查,对现场环境和设备进行试验和调试,确保施工符合设计要求和标准规范要求。
2、施工过程中,要遵循设计图纸和相关施工规范,进行必要的钢结构、电气定位、支撑安装等工作,避免人为失误和安全事故发生。
3、安装过程中要注意杜绝盲目的维修操作,避免利用工程施工或作业进行其他任务的行为。
4、施工结束后,要检查设备及相关的管路线路、维修记录等信息,确保设备符合标准规范要求。
四、设备操作安装设备与使用设备是两个相互紧密的环节,设备操作过程中的问题需要合理解决,以提高设备的使用效率和抗风险能力。
具体措施如下。
1、在使用设备之前,必须要对设备进行试运行,检查设备是否处于正常运行状态。
同时,运行之前要检查设备安全防护措施是否严密。
防止因操作不当造成评估的潜在风险和危险。
2、操作人员必依据相关的操作规程进行设备操作,遵循操作规范。
电力安装作业指导书一、前言电力安装作业是一项重要的工程任务,需要严格的注意事项和操作流程。
本指导书旨在为电力安装作业人员提供详尽的指导和要点,确保作业的安全和高效进行。
二、准备工作1. 阅读工程设计图纸和相关文件,了解工作目标和要求。
2. 检查所需工具和设备,确保其完好无损并且符合操作要求。
3. 确认施工场地的环境和安全条件,采取必要的防护措施。
三、安全操作1. 穿戴合适的个人防护装备,包括安全帽、防护眼镜、防护手套等。
2. 在作业前对电源进行断电处理,并通过合适的标识和警示措施提醒他人。
3. 在进行电缆铺设时,确保线路通道的平整和无障碍,并避免与其他设备或管道相冲突。
4. 在安装电气设备时,确保设备的稳固性和牢固性,同时注意设备的重量和尺寸要求。
5. 在进行接线和连接时,确保操作正确、牢固可靠,并使用适当的接线工具和材料。
6. 在使用电器工具时,注意安全操作和正确的使用方法,防止事故发生。
四、施工规范1. 根据工程设计图纸和要求,按照电力安装标准进行施工,确保符合相关法规和规范。
2. 使用合适的电缆和线材,并按照正确的方法进行剥皮、连接和绝缘处理。
3. 安装电气设备时,注意设备的位置和布线要求,并留出足够的操作空间和维护空间。
4. 接线时,注意导线的规格和截面积要求,并按照正确的接线图进行操作。
5. 检查和测试安装的电路和设备,确保电力供应正常、可靠,并消除潜在的故障隐患。
6. 清理施工现场,将废弃物和杂物妥善处理,确保施工区域整洁有序。
五、注意事项1. 遵循工作安全规范和操作程序,严禁违章操作和擅自更改设计要求。
2. 注意电力设备的额定功率和负荷要求,确保供电系统的稳定性和安全性。
3. 在作业过程中,及时与工程监理和其他相关人员沟通,解决问题并协调工作进展。
4. 注意环境保护和能源节约,减少浪费和污染,遵守相关法规和要求。
5. 定期检查和维护安装的电力设备和线路,确保其正常运行和安全使用。
六、总结本指导书涵盖了电力安装作业的基本要点和操作流程,希望能为电力安装作业人员提供有价值的指导和帮助。
高压电气设备安装作业指导书KHZ-ZY013-2009(A)适用范围本作业指导书适用于水力发电厂6.3KV~110KV等级电气裝置安装工程施工。
编制依据《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ148-90)《电气装置安装工程母线装置施工及验收规范》(GBJ149-90)《电气装置安装工程电气设备交接试验标准》(GB50150-2006)1 防雷与接地装置安装1.1 编制依据《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程电气设备交接试验标准》GB50150-20061.2 防雷装置安装1.2.1避雷针的安装(1)避雷针及其接地装置与配电装置之间保持以下规定的距离:a 在地面上,由独立避雷针到配电装置的导电部分以及到变电所电气设备和构架接地部分之间的空间距离,不应小于5米;b 在地下,由独立避雷针本身的接地装置与变电所接地网间最近的地中距离一般不小于3米;独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3米。
(2)独立避雷针的接地电阻应符合设计规定,若设计无规定一般不超过10欧姆。
(3)由避雷针与接地网连接处起,到变压器或35KV及以下设备与接地网的连接处止,沿接地网地线的距离不得小于15米,以防避雷针放电时,高压反击击穿变压器的低压侧线圈及其它设备。
(4)为了防止雷击避雷针时,雷电波沿电线传入室内,危及人身安全,不得在避雷针构架上架设低压线路或通讯线路。
装有避雷针的构架上照明灯电源线,必须采用直埋于地下的带金属护层的电缆或穿入金属管的导线。
电缆护层或金属管必须接地,埋地长度应在10米以上,方可与配电装置的接地网或与电源线、低压配电装置相连接。
(5)装有避雷针的金属筒体(如烟囱),当其厚度大于4毫米时,可作为避雷针的引下线;筒体底部应有对称两处与接地体相连。
1.2.2避雷带的安装避雷带的安装可采用预埋扁钢支架或预制混凝土支座等方法,将避雷带与扁钢支架焊为一体。
低压电气安装作业指导书第一节作业条件1.1 低压电器安装前,土建工程应具备下列条件1、拆除对电器安装有妨碍的模板、脚手架等。
2、设备基础和构架达到允许的安装高度,焊接构件的机械强度符合设计要求。
3、预埋件、预留孔的位置和尺寸符合设计要求,预埋件牢固。
1.2 室外安装的低压电器应有防止雨、雪、风沙侵入的措施。
第二节操作工艺本工艺依据《电气装置安装工程低压电器的施工及验收规范》GB50254—96制定,并按此规范进行施工及验收。
2.1 设备开箱检查,应符合下列要求:1、部件完整,无损伤,制动部分动作灵活、准确。
2、控制器及主令控制器应转动灵活,触头有足够的压力。
3、接触器、磁力启动器及自动开关的接触面应平整,触头有足够的压力,接触良好。
4、刀开关及熔断器的固定触头的钳口应有足够的压力。
5、变阻器的传动装置,终端开关及信号联锁接点的动作应灵活、准确。
6、开箱及进行设备检查并填写设备开箱检查记录。
2.2 低压电器的安装应与配线工作密切配合,尤其是配合上建预留、预埋工作,一定要保证设计位置、配管(线)到位。
一般操作流程如下:开箱——预留——摆位——划线——钻孔——固定——配线——检查——调试——通电试验。
2.3 安装支架或配电箱1、核对预埋(留)线路所留的低压电器安装位置,要符合设计图纸的安装位置。
2、制作(或订购的)支架或配电箱(板)进行就位安装。
2.4 低压电器的安装高度、固定方式、如设计规定,可按下列要求进行安装:1、用支架或垫板固定墙或柱子上;2、落地安装的电器设备,其底面一般高于地面50—100mm;3、操作手柄中心距离地面一般为1200—1500mm,侧面操作手柄距离建筑物或其它设备不宜小于200mm;4、成排或集中安装的电器设备应排列整齐,便于操作和维护;5、紧固螺钉选用适当,电器固定牢固,不得采用焊接。
2.5 刀开关的安装1、刀开关应垂直安装在开关板上(或控制屏、箱上)并要使夹座位于上方。
输煤系统电气设备安装作业指导书电气设备在输煤系统中起着关键的作用。
为了确保电气设备的安全和正常运行,需要进行细致的安装作业。
下面是一份关于输煤系统电气设备安装作业的指导书,为工作人员提供参考和操作指导。
一、安装前准备工作1. 确定安装位置:根据设计要求和实际情况,确定电气设备的安装位置。
2. 检查设备:在安装前,检查电气设备的外观和包装是否完好,是否有损坏或缺陷。
3. 检查安装环境:检查安装环境是否符合设备的要求,包括温度、湿度、通风等。
4. 准备工具和材料:准备所需的工具和材料,包括螺丝刀、扳手、电钳、电缆等。
二、安装作业步骤1. 拆卸:如果需要,首先将原有的电气设备进行拆卸。
在拆卸过程中,注意安全,防止损坏其他设备或构件。
2. 安装支架:根据设备的重量和尺寸,选择合适的支架,并按照制造商的要求进行安装。
确保支架的稳定和牢固。
3. 接线连接:根据电路图和设备说明书,进行接线连接。
注意接线的正确性,避免短路或接错线。
4. 安装设备:将电气设备放置在支架上,并根据构件和设备的要求,使用螺栓进行固定。
5. 螺栓紧固:使用扳手或扭力扳手,依次将螺栓进行紧固。
注意螺栓的顺序和方向,确保设备的稳定和安全。
6. 连接电缆:按照电路图和设备说明书,进行电缆的连接。
使用绝缘套管和接线端子等配件,确保连接牢固和安全。
7. 检查安装质量:安装完成后,进行一次全面的检查,确保每一项安装工作都符合要求。
检查设备是否固定牢固、接线是否正确、连接是否稳定等。
8. 试运行:在安装完成后,进行设备的试运行。
根据设备的要求和操作说明,进行设备的开机和运行,检查设备是否正常工作。
9. 安装完成记录:安装完成后,及时记录安装的日期、时间、人员和步骤等信息,作为后续维护和管理的参考依据。
三、注意事项1. 安全第一:在安装作业过程中,始终把安全放在第一位。
熟悉设备的安装要求和操作规程,使用个人防护设备,防止事故的发生。
2. 保护设备:在安装过程中,注意保护设备的外观和内部结构,避免损坏或污损。
永与县阁西垣沿黄提水灌溉工程配套输变电工程山西华禧电力工程有限公司永与项目部2017年11月25日一、编制依据华辰电力勘查设计公司设计图册:永与阁西垣沿黄提水变电站新建(电气部分)一次施工图册《电气装置工程施工及验收规范》2000年版:;《电气装置安装工程质量验收及评定规程》DL/T516、4/5-2002;《国家电网公司电力安全工作规程》(变电站与发电厂电气部分)2005版《永与阁西垣沿黄提水变电站新建35kV变电工程(电气部分)专业施工组织专业设计》1、1主变压器安装作业指导书1)概述:本工程主变压器为1×8000kVA2)施工方法与要求♦基础检查•建筑基础完毕,储油池已清理干净,事故排油管路已畅通,鹅卵石已按标准铺设完毕。
•检查基础预埋件的尺寸、位置、标高等就是否符合设计要求。
•测量出变压器本体中心线,与图纸核对无误。
•变压器就位前检查高低压侧方向,避免安装就位后调换方向困难。
♦变压器钢轨基础制作•将钢轨移动到位,在每块埋件上加适当尺寸垫铁,再用水桶水平仪对钢轨顶面标高进行测量,调整垫铁使钢轨顶面各点标高一致,误差范围在5mm以内,将钢轨与垫铁、垫铁与垫铁、垫铁与埋件的搭接处焊接牢固。
•用-60x8镀锌扁钢将每根钢轨进行连接后引入主接地网。
•钢轨制作完成后,先涂刷防锈漆,后刷灰漆,接地扁钢则刷100mm的黄绿相间漆。
♦变压器检查•变压器的附件运抵现场后,按订货合同逐项与产品铭牌进行核对,检查其就是否相符;检查变压器本体在运输过程中与运输前的相对位移量,并作好记录;与监理共同检查冲击记录仪,核对冲击允许值符合相应规定;并检查器身就是否有碰撞,损坏现象;根据出厂资料核对所提供的文件就是否齐全;按变压器“拆卸一览表”检查所拆卸的部件及组件就是否齐全,有无损坏;严密监视油箱内氮气压力,常温下应保持在0、01~0、03Mpa;通过检测残油中微量水分不大于30ppm及电气强度试验不低于40kV判定变压器就是否受潮。
•此外,在变压器安装前尚应进行以下检查、清理及实验工作:检查外观完好,无损伤、变形、锈蚀等,清理各种附件,进行内外部擦洗;由安装人员配合起吊后进行实验,实验内容包括套管试验(做介损等),CT试验(变比、极性等),瓦斯继电器校验(轻瓦斯、重瓦斯定值校验等),变压器油试验(耐压、微水、微汽、色谱等)。
对于不合格的附件应报上级部门尽快处理,对于变压器油,则采取现场真空滤油的方式进行处理。
♦变压器本体就位•变压器就位由厂家负责。
我方配合核对主变基础及底架基础铁板纵横向尺寸,误差范围应符合要求。
•就位前检查器身内压力在出厂至安装前均保持正压;残油中微量水分不大于30ppm,电气强度试验不低于40kV,则器身不需要进行干燥处理。
♦变压器附件安装•变压器附件安装按先里后外的原则进行,一般顺序为:主变本体下部油配管安装→主变梯子安装→冷却器支架安装→冷却器、配管组装→套管升高座安装→套管安装及本体芯部检查(套管安装先后顺序:低压套管→高压零相套管→高压A相套管→高压B相套管→高压C相套管)→油枕安装→外装零件安装(气体继电器、压力释放阀、油位计、温度计、油泵、测温电阻等)→抽真空→真空脱气注油→脱气循环→油浸放置与油面调整→调整试验→主变喷漆。
二、配电装置安装作业指导书配电装置包括:35kV配电装置基础、悬吊式管母、软母、硬母、真空断路器、隔离开关、电缆、电流互感器、电压互感器、避雷器、构架、跳线与引下线安装等。
1、设备检查♦设备到达现场后,应对其进行仔细检查,瞧其就是否有损伤、裂纹及存在漏气等现象,抽真空的部件,其真空度就是否符合产品的技术规定。
开箱时厂家、甲方、监理方质检人员都应到现场,若有疑问及时反映。
♦对于存在缺陷的设备,应按公司《质量手册》的有关规定采取有效的处理措施进行处理。
设备检查完毕后,对暂不进行安装的设备应妥善保管。
2、设备吊装♦设备吊装采用20T汽车吊进行吊装,技术员根据设计图纸首先核对安装位置,把需装设备吊到相应基础附近。
避雷器、电流互感器、电压互感器、真空断路器、耐张绝缘子串等设备起吊时必须使用柔软的麻绳进行捆绑,防止损坏设备外壳油漆。
架空导线用2T卷扬机辅助拖拉,用8T汽车吊进行挂接。
♦组装:相间连杆在同一水平线上,支柱绝缘子垂直于底座平面,连接牢固。
♦传动装置安装调整:先进行三相联动杆装配。
再进行手动三相联动调整,直至无机械卡阻现象。
最后进行电动三相联动调整,使机构动作正常且将隔离开关分到中间位置,电动机构转动正常,分、合闸真实指示,限位装置动作准确可靠。
高压隔离开关安装流程2、支柱绝缘子、氧化锌避雷器、互感器吊装在地面时先取出均压环刷相色油漆,均压环为铝制品,作业时要防止损坏变形,与设备连接处不能刷漆。
到货检验、保管 人员、材料、工器具准♦设备的同一相的上中下三节不能互换,不同相的上中下三节也不能互换,所以开箱后要严格按产品编号进行组装。
三相的铭牌与编号牌方向要一致。
在地面组装时地面要平整坚固,必要时用麻绳加固防止倾倒。
先组装上中两节,再把两节吊起与下节进行组装。
电压互感器两节之间要把软导线连接,不能遗漏。
♦在地面组装好后进行整体起吊,电压互感器只能用底部油箱吊耳起吊。
设备就位安装好后应垂直,若有歪斜用垫片调整。
♦避雷器运行监测仪用60×8扁钢与避雷器底部的相应接线板连接,并用槽钢抱箍固定于杆子,离地高度统一为2米,以便于观察。
♦滤波器用φ6的铜棒与电压互感器接线盒内N端子连接,并拆除N端子与地之间的连接线。
安装高度为2米。
3、悬吊式管母的安装:♦地面组装:单根母线长为6m,需要进行接头焊接,由于组装后总重较大搬运不便,只能在起吊位置直接进行组装。
焊接采用氩弧焊对环境要求较高,要求在接口位置搭建防风施工棚,并提前与焊接人员联系要求其做好准备工作。
♦将4根一组的管母就位,按图对接口进行倒角,在接口位置穿入衬管,搭建防风施工棚,然后对齐接口找平找正,根据图纸在接口两端打眼,最后由焊工进行焊接,焊接时先焊眼后焊接口,要求所有焊接点光滑平整。
焊接完后可根据图纸在适当位置安装引下线金具,隔离刀静触头。
隔离刀静触头位置在调整隔离开关时还需进行调整,此时只能临时固定。
♦同时安排人员照图纸组装绝缘子串,连接金具。
♦将组装好的绝缘子串安装在管母的两端,根据绝缘子串两挂点距离用木方支撑使两绝缘子串保持v形,由施工人员将卷扬机钢绳穿过滑车挂好,起重人员将钢绳绑在管母两端,开动卷扬机起吊,为保证管母不顶伤绝缘子,起吊过程另一端需由吊车缓缓提升使管母,倾斜角度不过大。
当卷扬机把导线拉到挂点附近时暂停,再由高空作业人员与卷扬机控制人员相互协调缓慢开动卷扬机把连接金具挂上挂点并固定,挂好一端后,解下已固定好一端的钢绳,人员转移到另一端的门形架上,挂好滑轮,此过程由吊车保持管母悬空,将未挂端事先栓好的钢绳穿过滑轮上卷扬机,开卷扬机挂另一端。
4、架空软母线安装:软母线制作、安装流程图♦施工前准备:为提高安装效率、保证安装质量,在施工前先将行清点检查导线、金具、绝缘子,将经试验合格的绝缘子按设计的电压等级要求数目组装成串待用。
♦测量尺寸:测量构架间的档距宜选择无风天进行,两边构架上各站一人,将测绳拉直绷紧,逐相量取两对应挂线环里口之间的距离,作为实测档距l,再把绝缘子串的长度λ测量出来,这样档距内导线的长度L可由下式算出:L=l-2λ+2、7Kf2/l米(其中f为安装温度下该档距的驰度值,由设计规定,K为校正系数,一般取1、2~2、0)。
♦引下线长度的测量:可从线夹端头处直接用皮尺(或测绳)测量引下线长度,地面上由人观察选择弧度。
♦跳线长度测量:一般在母线架设好后,由人爬到构架上从两只耐张线夹引接板处实际比量得来。
量时,地面观察弧度大小,跳线的弧垂以大于安全距离且美观为度。
♦放线与下料:放线时,线盘应选择合适位置架起,使导线端头由上方引出,切断导线采用剪线钳剪断。
♦压接:采用液压压接,导线插入线夹底部,压接后呈正六边形且无散股。
(注:液压压接前应行进行试压)♦挂线:架空线的压接必须严格按规范工艺进行,采用卷扬机与滑轮进行挂线,局部可利用吊车进行配合。
♦架空线施工要求:导线无散股,导电部分的断面损伤≤5%、金具及紧固件镀锌完整,无变形、无裂纹;导线与线夹接触面无氧化膜,且涂电力复合脂防氧化;母线驰度三相一致,跳线与引下线安装后应呈悬链状自然下垂对地距离符合规范要求。
导线与电气接线端子连接时,不应使电气接气端子受到超过允许的外加应力。
5、其它设备安装♦电流互感器、避雷器等设备型号、规格符合设计要求,外观良好,排列整齐,固定牢固,密封良好,安装正确。
6、引下线安装(需待设备吊装到位后进行)♦使用专门的施工用升降工作车,经检验合格,满足安全要求后方可上人。
由升降工作车将一名施工人员送到母线引下T型线夹位置,另一名施工人员在设备顶端配合,对母线引下T型线夹到设备接线板的距离进行测量,并记录。
♦计算下线尺寸:下线尺寸=测量值+弧度所需估计长度♦根据下线尺寸下线,压接一端设备线夹,安装间隔棒,然后用升降工作车将携带引下线的施工人员送到位穿上螺丝临时固定,另一名施工人员在设备顶端配合,满足视觉效果后做下记号,然后放下引下线,由画印点减去压伸量处截断导线,进行另一端设备线夹压接。
♦压接后用前面方法将引下线安装到位,接触面抹导电膏,上紧螺栓。
7、跳线安装♦线长=绝缘子串长×3、14/2 按计算值下线,压出一端的设备线夹,有悬垂绝缘子串的将线夹穿好临时固定,用升降车将人员送到一端,把跳线压好的一端用螺栓临时固定好,移动升降工作车送人员到悬垂绝缘子串位置,将线夹连上悬垂绝缘子串,再移动吊臂到另一端,进行画印,画好后放下进行压接,注意减去压伸量。
三、35m独立避雷针的吊装施工方案1、根据设计单位计算,永与阁西垣沿黄提水35kV变电站新建工程将安装1根35米高的独立避雷针,由于35米高的独立避雷针高度较高,重量大(1、515 T),且靠近构架与带电线路,因此,作业难度较大,特制定本施工方案。
2、施工内容及主要质量控制要点(一)施工准备(1)技术准备。
l)图纸会检:严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作,主要有下列几项:a、施工图纸与设备、原材料的技术要求就是否一致;b.图纸表达深度能否满足施工需要;c.施工图之间与总分图之间、总分尺寸之间有无矛盾;d.设计采用的四新在施工技术、机具与物资供应上有无困难。
2)技术交底:应按照导则规定,每个分项工程必须分级进行施工技术交底。
技术交底内容要充实,具有针对性与指导性,全体参加施工的人员都要参加交底并签名,形成书面交底记录。
(2)机具准备。
按照施工措施要求的工器具进行准备与检查,详细见附表一。
