第三章非均相物系分离混合物均相混合物非均相混合物物系内部各处物料性质均匀而且不存在相界面的混合物。
例如:互溶溶液及混合气体物系内部有隔开两相的界面存在且界面两侧的物料性质截然不同的混合物。
例如固体颗粒和气体构成的含尘气体固体颗粒和液体构成的悬浮液不互溶液体构成的乳浊液液体颗粒和气体构成的含雾气体非均相物系分散相分散物质处于分散状态的物质如:分散于流体中的固体颗粒、液滴或气泡连续相分散相介质包围着分散相物质且处于连续状态的流体如:气态非均相物系中的气体液态非均相物系中的连续液体分离机械分离沉降过滤不同的物理性质连续相与分散相发生相对运动的方式分散相和连续相3.1 沉降分离原理及设备•3.1.1 颗粒相对于流体的运动•一、颗粒的特性(大小和形状)• 1.球形颗粒—尺寸由直径d 确定•36d V π=•体积2ds π=•表面积dV S 6==α•比表面积2.非球形颗粒•用形状(球形度)和大小参数当量直径描述•(1)球形度:表示颗粒形状和球形的差异p S S s =φs φ——S ,与之等体积球体表面积;——Sp ,颗粒表面积对于球形颗粒,φs =1,颗粒形状与球形的差异愈大,球形度φs 值愈低。
(2)当量直径d e ①体积当量直径36P e V d π=•②比表面积当量直径体积表面积比表面积二、球形颗粒的自由沉降沉降在某种力场中利用分散相和连续相之间的密度差异,使之发生相对运动而实现分离的操作过程。
作用力重力惯性离心力重力沉降离心沉降球形颗粒的自由沉降设颗粒的密度为ρs ,直径为d,流体的密度为ρ,重力gd F s g ρπ36=浮力gd F b ρπ36=而阻力随着颗粒与流体间的相对运动速度而变,可仿照流体流动阻力的计算式写为:22u A F d ρξ=24dA π=对球形颗粒2422ud F d ρπξ⋅⋅=∴maF F F d b g =--a d ud g d g d s s ρπρπξρπρπ3223362466=--(a)颗粒开始沉降的瞬间,速度u =0,因此阻力F d =0,a→max 颗粒开始沉降后,u ↑→F d ↑;u →u t 时,a=0。

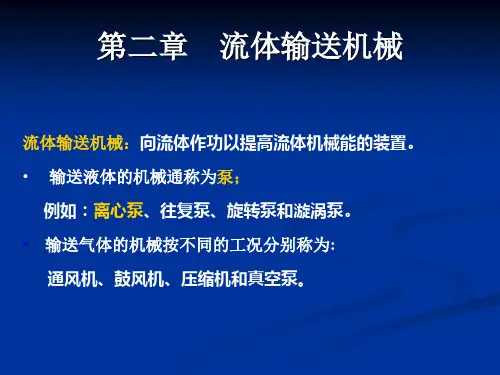

第二章流体输送机械流体输送机械:向流体作功以提高流体机械能的装置。
•输送液体的机械通称为泵;例如:离心泵、往复泵、旋转泵和漩涡泵。
•输送气体的机械按不同的工况分别称为:通风机、鼓风机、压缩机和真空泵。
本章的目的:结合化工生产的特点,讨论各种流体输送机械的操作原理、基本构造与性能,合理地选择其类型、决定规格、计算功率消耗、正确安排在管路系统中的位置等∑+++=+++f 2222e 211122h gu g p Z h g u g p Z ρρ学习指导:⏹学习目的:⏹(1)熟悉各种流体输送机械的工作原理和基本结构;⏹(2)掌握离心泵性能参数、特性曲线、工作点的计算及学会离心泵的选用、安装、维护等;⏹(3)了解各种流体输送机械的结构、特点及使用场合。
⏹学习内容:⏹(1)离心泵的基本方程、性能参数的影响因素及相似泵的相似比;⏹(2)离心泵安装高度的计算;⏹(3)离心泵在管路系统中的工作点与流量调节;⏹(4)风机的风量与风压,以及离心泵与风机的特性曲线的测定、绘制与应用。
⏹学习难点:⏹(1)离心泵的结构特征和工作原理;⏹(2)离心泵的气缚与气蚀性能,离心泵的安装高度;⏹(3)离心泵在管路系统中的工作点与流量调节;⏹(4)离心泵的组合操作。
⏹学习方法:⏹在教学过程中做到课堂授课和观看模型相结合,例题讲解与练习相结合,质疑与习作讨论相结合。
2.1概述⏹2.1.1流体输送机械的作用⏹一、管路系统对流体输送机械的能量要求⏹——管路特性方程在截面1-1´与2-2´间列柏努利方程式,并以1-1´截面为基准水平面,则液体流过管路所需的压头为:式中:上式简化为而令——管路的特性方程上式表明在特定管路中输送液体时,管路所需的压头随所输送液体流量q e的平方而变,流体通过某特定管路时所需的压头与液体流量的关系,。
将此方程标绘在相应的坐标图上,即可得到He-qe曲线即管路特性曲线。
此线的形状由管路布置和操作条件来确定,与离心泵性能无关。
第一章流体流动•学习指导•一、基本要求:•了解流体流动的基本规律,要求熟练掌握流体静力学基本方程、连续性方程、柏努利方程的内容及应用,并在此基础上解决流体输送的管路计算问题。
•二、掌握的内容•流体的密度和粘度的定义、单位、影响因素及数据的求取;•压强的定义、表示法及单位换算;•流体静力学基本方程、连续性方程、柏努利方程的内容及应用;•流动型态及其判断,雷诺准数的物理意义及计算;•流动阻力产生的原因,流体在管内流动时流动阻力(直管阻力和局部阻力)的计算;•简单管路的设计计算及输送能力的核算;•管路中流体的压力、流速及流量的测量:液柱压差计、测速管(毕托管)、孔板流量计、转子流量计的工作原理、基本结构及计算;•因次分析法的原理、依据、结果及应用。
•3、了解的内容•牛顿型流体与非牛顿型流体;•层流内层与边界层,边界层的分离。
第一节流体的重要性质• 1.1.1连续介质假定把流体视为由无数个流体微团(或流体质点)所组成,这些流体微团紧密接触,彼此没有间隙。
这就是连续介质模型。
流体微团(或流体质点):宏观上足够小,以致于可以将其看成一个几何上没有维度的点;同时微观上足够大,它里面包含着许许多多的分子,其行为已经表现出大量分子的统计学性质。
u⎩⎨⎧液体气体流体密度——单位体积流体的质量。
Vm =ρkg/m31.单组分密度),(T p f =ρ液体密度仅随温度变化(极高压力除外),其变化关系可从手册中查得。
1.1.2 流体的密度气体当压力不太高、温度不太低时,可按理想气体状态方程计算:RTpM =ρ注意:手册中查得的气体密度均为一定压力与温度下之值,若条件不同,则需进行换算。
2.混合物的密度混合气体各组分在混合前后质量不变,则有nn 2111m φρφρφρρ+++= ——气体混合物中各组分的体积分数。
n 21,φφφ 或RTpM mm =ρmM ——混合气体的平均摩尔质量;nn 2211m y M y M y M M +++= n 21,y y y ——气体混合物中各组分的摩尔(体积)分数。
混合液体假设各组分在混合前后体积不变,则有nn 2211m 1ρωρωρωρ+++= n 21,ωωω ——液体混合物中各组分的质量分数。
比容——单位质量流体具有的体积,是密度的倒数。
ρ1==m V v m 3/kg比重(相对密度):某物质的密度与4℃下的水的密度的比值,用d 表示。
,4水C d ︒=ρρ34/1000mkg C =︒水ρ1.1.3流体的可压缩性与不可压缩流体•一、液体的可压缩性β——在一定温度下,外力每增加一个单位时,流体体积的相对缩小量。
dp d dp d ρρννβ11=-=二、不可压缩流体密度为常数的流体。
三、流体的流动性——流体不能承受拉力1.1.4流体的黏性•一、牛顿黏性定律流体的内摩擦力:运动着的流体内部相邻两流体层间的作用力。
又称为粘滞力或粘性摩擦力。
——流体阻力产生的依据Ayu F x∆∆∝Ayu F x∆∆=μ对许多种流体,当流动是层状流(如流动较慢)时,力F 与△u 、面积A 成正比,与△y 成反比,如加一比例系数μ,则可表示为:dy du μτ=——牛顿粘性定律式中:速度梯度:μ比例系数,它的值随流体的不同而不同,流体的粘性愈大,其值愈大,称为粘性系数或动力粘度,简称粘度。
剪应力:单位面积上的内摩擦力,以τ表示。
A F =τ适用于u 与y 成直线关系y u x ∆∆=μ当取极限,即△y →0时,有:二、流体的黏度•1)物理意义dy duτμ=:促使流体流动产生单位速度梯度的剪应力。
粘度总是与速度梯度相联系,只有在运动时才显现出来2)粘度与温度、压强的关系a) 液体的粘度随温度升高而减小,压强变化时,液体的粘度基本不变。
b)气体的粘度随温度升高而增大,随压强增加而增加的很少。
3)粘度的单位在SI 制中:[]⎥⎦⎤⎢⎣⎡=dy du /τμm s m m N )/(/2=2.m S N =S Pa .=在物理单位制中,[]⎥⎦⎤⎢⎣⎡=dy du /τμcms cm cm dyn 2/=2.cm s dyn =s cm g .=泊)(P =PCP s Pa 1010001==⋅SI 单位制和物理单位制粘度单位的换算关系为:4) 混合物的粘度对常压气体混合物:∑∑=2121i i i i i m M y M u y μ对于分子不缔合的液体混合物:∑=ii m u x lg lg μ5)运动粘度ρμ=v 单位:SI 制:m 2/s ;物理单位制:cm 2/s ,用St 表示。
s m cSt St /10100124-==三、理想流体与黏性流体•黏性流体(实际流体):具有粘性的流体;•理想流体:完全没有黏性(μ=0)的流体。
(是假设存在的)1.2流体静力学••本节重点:静力学基本方程式及其应用。
•难点:U形压差计的测量。
1.2.1流体的受力dA dF t =1τVg F g ρ=⎩⎨⎧表面力体积力流体所受的力⎩⎨⎧切向力法向力如重力、离心力等,属于非接触性的力。
体积力(质量力):与流体的质量成正比;表面力(机械力):与力作用的面积成正比。
如重力:切向应力:切向应力:dAdF n n =τ压力:流体垂直作用于单位面积上的力,称为流体的静压强,习惯上又称为压力。
1.压力的单位SI 制:N/m 2或Pa ;或以流体柱高度表示:ghp ρ=其它常用单位有:atm (标准大气压)、工程大气压kgf/cm2、bar ;流体柱高度(mmH2O ,mmHg 等)。
注意:用液柱高度表示压力时,必须指明流体的种类,如600mmHg ,10mH 2O 等。
1.2.2 静止流体的压力特性2.压力的表示方法绝对压力:以绝对真空为基准测得的压力。
表压或真空度:以大气压为基准测得的压力。
表压=绝对压力-大气压力真空度=大气压力-绝对压力表压=-真空度Pa bar O mH mmHg cm kgf atm 522100133.10133.133.10 760/033.11 ⨯=====换算关系为:Pa bar O mH mmHg cm kgf 42210807.99807.010 6.735/11 ⨯=====工程大气压3)真空度:真空表的读数真空度=大气压强-绝对压强=-表压绝对压强、真空度、表压强的关系为绝对零压线大气压强线A 绝对压强表压强B 绝对压强真空度当用表压或真空度来表示压强时,应分别注明。
如:4×103Pa (真空度)、200KPa (表压)。
zp+(y x pp+(∂p/∂x)dx pp+(∂p/∂y)dy pp+(∂p/∂z)dz作x 方向力的平衡,有:dxdydz g x ρpdydz +0)(=∂∂+-dydz dx x pp 0=∂∂-xpg x ρ同理,有:0=∂∂-ypg y ρ 0=∂∂-zpg z ρ0=-p ∇B M Fρ哈密顿算子zy x ∂∂+∂∂+∂∂=kj i ∇1.2.3流体静力学基本方程------流体静力学微分方程式(或称为欧拉方程)•欧拉方程推论:•由方程知p 不是x ,y (水平方向)的函数,仅与垂直坐标z 有关。
因此,当流体不可压缩(ρ=常数)时,欧拉方程积分可得:常数=+gz pρ(1-11)通常液体视为ρ=0,在静止液体内部的不同高度处任取两平面z 1和z 2,设两平面的压力分别为p 1和p 2。
+p 1Z 0Z 2Z 1d Z p p+d p GAP 1P 2对d Z 段,由于流体静止,有:=∑F 0)d (=-+-gAdZ A p p pA ρ0d d =+Z g pρ对不可压缩流体,ρ=const常数ρ=+gZ p流体静力学方程2211gZ p gZ p +=+ρρ)(2112Z Z g p p -+=ρ对平面1-1和2-2处,则有假设z 1取在液面上,并设对应压力为p 0,则有p=p 0+ρgh表明在重力作用下,静止液体内部压强的变化规律。
2、方程的讨论•1)液体内部压强P是随P0和h的改变而改变的,即:()hPfP,=2)当容器液面上方压强P一定时,静止液体内部的压强P仅与垂直距离h有关,即:hP∝处于同一水平面上各点的压强相等。
3)当液面上方的压强改变时,液体内部的压强也随之改变,即:液面上所受的压强能以同样大小传递到液体内部的任一点。
4)从流体静力学的推导可以看出,它们只能用于静止的连通着的同一种流体的内部,对于间断的并非单一流体的内部则不满足这一关系。
5)gh P P ρ+=0可以改写成h gP P =-ρ0压强差的大小可利用一定高度的液体柱来表示,这就是液体压强计的根据,在使用液柱高度来表示压强或压强差时,需指明何种液体。
6)方程是以不可压缩流体推导出来的,对于可压缩性的气体,只适用于压强变化不大的情况。
例:图中开口的容器内盛有油和水,油层高度h 1=0.7m, 密度31/800m kg =ρ,水层高度h 2=0.6m ,密度为32/1000mkg =ρ1)判断下列两关系是否成立P A =P A ’,P B =P ’B 。
2)计算玻璃管内水的高度h 。
解:(1)判断题给两关系是否成立∵A ,A ’在静止的连通着的同一种液体的同一水平面上'AA P P =∴因B ,B ’虽在同一水平面上,但不是连通着的同一种液体,即截面B-B ’不是等压面,故不成立。
'B B P P =(2)计算水在玻璃管内的高度h'AA P P = P A 和P A ’又分别可用流体静力学方程表示设大气压为P a21gh gh P P a A 水油ρρ++=aA P gh P +=水ρ''AA P P = ghP gh gh P a a 水水油ρρρ+=++∴21 h10006.010007.0800=⨯+⨯mh 16.1=1.2.4流体静力学方程的应用一、压力与压力差的测量1.U 型管压差计ba P P = 根据流体静力学方程()R m g P P B a ++=ρ1gRm z g P P A B b ρρ+++=)(2())( 21gR m z g P R m g P A B B ρρρ+++=++∴()gz 21A B A gR P P ρρρ+-=-当被测的流体为气体时,可忽略,则B ρB A ρρ>>,——两点间压差计算公式gRP P A ρ≈-21若U 型管的一端与被测流体相连接,另一端与大气相通,那么读数R 就反映了被测流体的绝对压强与大气压之差,也就是被测流体的表压。
当P 1-P 2值较小时,R 值也较小,若希望读数R 清晰,可采取三种措施:两种指示液的密度差尽可能减小、采用倾斜U 型管压差计、采用微差压差计。
当管子平放时:()gRP P B A ρρ-=-212.倾斜U 型管压差计假设垂直方向上的高度为R m ,读数为R 1,与水平倾斜角度αmR R =∴αsin 1αsin 1m R R =2)微差压差计U 型管的两侧管的顶端增设两个小扩大室,其内径与U 型管的内径之比>10,装入两种密度接近且互不相溶的指示液A 和C ,且指示液C 与被测流体B 亦不互溶,ρA >ρC 。
