天津大学化工原理第17讲过滤(之二)

化工原理知识点一、考试的总体要求对于学术型考生，本考试涉及三大部分内容：（1）化工原理课程，（2）化工原理实验，（3）化工传递。

其中第一部分化工原理课程为必考内容（约占85%），第二部分化工原理实验和第三部分化工传递为选考内容（约占15%），即化工原理实验和化工传递为并列关系，考生可根据自己情况选择其中之一进行考试。

对于专业型考生，本考试涉及二大部分内容：（1）化工原理课程，（2）化工原理实验。

均为必考内容，其中第一部分化工原理课程约占85%，第二部分化工原理实验约占15%。

要求考生全面掌握、理解、灵活运用教学大纲规定的基本内容。

要求考生具有熟练的运算能力、分析问题和解决问题的能力。

答题务必书写清晰，过程必须详细，应注明物理量的符号和单位，注意计算结果的有效数字。

不在试卷上答题，解答一律写在专用答题纸上，并注意不要书写在答题范围之外。

二、考试的内容及比例（一）【化工原理课程考试内容及比例】（125分）1．流体流动（20分）流体静力学基本方程式；流体的流动现象（流体的黏性及黏度的概念、边界层的概念）黏性：运动状态下，流体具有的抗拒内在的向前运动的特性；黏度：定义式：物理意义：促使流体流动产生单位速度梯度的剪应力边界层：流体流经固体壁面时，由于流体黏性，在壁面附近存在较大速度梯度的流体层。

流体在管内的流动（连续性方程、柏努利方程及应用）；流体在管内的流动阻力（量纲分析、管内流动阻力的计算）；管路计算（简单管路、并联管路、分支管路）；流量测量（皮托管、孔板流量计、文丘里流量计、转子流量计）。

2．流体输送设备（10分）离心泵（结构及工作原理、性能描述、选择、安装、操作及流量调节）；结构：一是叶轮和泵轴的旋转部件；二是泵壳、填料函和轴承组成的静止部件。

工作原理:性能描述：性能参数：流量、压头、轴功率、效率a.流量：离心泵在单位时间内棑送到管路系统的液体体积，与泵的结构、尺寸及转速有关。

注：实际流量还与管路特性有关。

绪 论1. 从基本单位换算入手，将下列物理量的单位换算为SI 单位。

（1）水的黏度μ=0.00856 g/(cm·s) （2）密度ρ=138.6 kgf ·s 2/m 4（3）某物质的比热容C P =0.24 BTU/(lb·℉) （4）传质系数K G =34.2 kmol/(m 2·h ·atm) （5）表面张力σ=74 dyn/cm（6）导热系数λ=1 kcal/(m ·h ·℃)解：本题为物理量的单位换算。

（1）水的黏度 基本物理量的换算关系为1 kg=1000 g ，1 m=100 cm则 )s Pa 1056.8s m kg 1056.81m 100cm 1000g 1kg s cm g 00856.044⋅⨯=⋅⨯=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⋅=--μ（2）密度 基本物理量的换算关系为1 kgf=9.81 N ，1 N=1 kg ·m/s 2则 3242m kg 13501N s m 1kg 1kgf N 81.9m s kgf 6.138=⎥⎦⎤⎢⎣⎡⋅⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⋅=ρ（3）从附录二查出有关基本物理量的换算关系为1 BTU=1.055 kJ ，l b=0.4536 kg o o 51F C 9=则()C kg kJ 005.1C 95F 10.4536kg 1lb 1BTU kJ 055.1F lb BTU 24.0︒⋅=⎥⎦⎤⎢⎣⎡︒︒⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡︒=p c （4）传质系数 基本物理量的换算关系为 1 h=3600 s ，1 atm=101.33 kPa则()kPa s m kmol 10378.9101.33kPa 1atm 3600s h 1atm h m kmol 2.34252G ⋅⋅⨯=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⋅⋅=-K（5）表面张力 基本物理量的换算关系为1 dyn=1×10–5 N 1 m=100 cm则m N 104.71m 100cm 1dyn N 101cm dyn 7425--⨯=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⨯⎥⎦⎤⎢⎣⎡=σ （6）导热系数 基本物理量的换算关系为 1 kcal=4.1868×103 J ，1 h=3600 s 则()()C m W 163.1C s m J 163.13600s 1h 1kcal J 104.1868C h m kcall 132︒⋅=︒⋅⋅=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⨯⎥⎦⎤⎢⎣⎡︒⋅⋅=λ 2． 乱堆25cm 拉西环的填料塔用于精馏操作时，等板高度可用下面经验公式计算，即()()()LL10CB4E 3048.001.121078.29.3ραμZ D G A H -⨯=式中 H E —等板高度，ft ；G —气相质量速度，lb/(ft 2·h)； D —塔径，ft ；Z 0—每段（即两层液体分布板之间）填料层高度，ft ； α—相对挥发度，量纲为一； μL —液相黏度，cP ； ρL —液相密度，lb/ft 3A 、B 、C 为常数，对25 mm 的拉西环，其数值分别为0.57、-0.1及1.24。

一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。

已知该地区大气压强为 98.7×103 Pa。

解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。

在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。

若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。

已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。

试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。

分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。

根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3 = ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ6. 根据本题附图所示的微差压差计的读数，计算管路中气体的表压强ｐ。

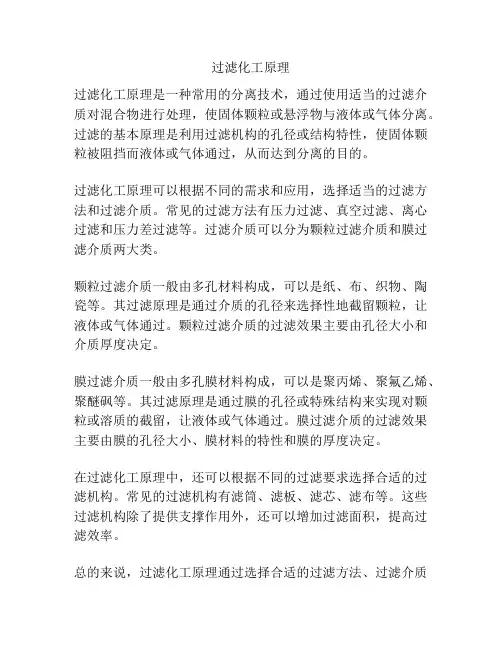

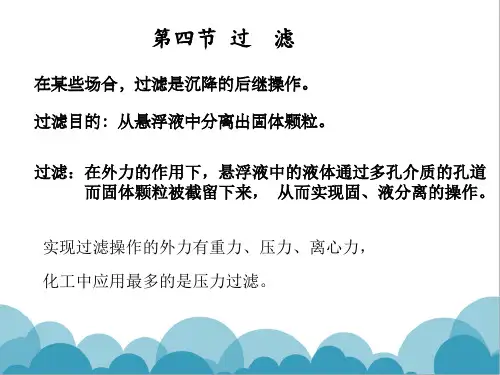

过滤化工原理
