电子元器件之电阻器、电容器、电感器第一部分电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。

1.1定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。

1.2作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。

1.3单位电阻器的基本单位是欧姆，用希腊字母Ω表示。

在实际应用中，常常使用由Ω导出的单位，如千欧（k Ω），兆欧（MΩ）等。

2、分类电阻器种类繁多，形状各异，有多种分类方法。

2.1按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。

滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。

2.2按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。

2.3按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。

如线绕电阻，精密合金箔电阻等。

2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。

薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。

2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。

碳膜电阻金属膜电阻水泥电阻2.4按安装方式分，有插件电阻和贴片电阻。

插件电阻贴片电阻2.5按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在0.05～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。

2.5.2精密型：功率小于2W，阻值为0.01Ω～20MΩ，偏差为2%～0. 001%。

2.5.3功率型：功率在2～200W之间，阻值0.15～1MΩ，精度±5～20%，多为线绕电阻，不宜在高频电路中使用。

电路基本元件R,C,L(电阻,电容,电感)介绍1．电阻元件电阻是表征电路中电能消耗的理想元件。

一个电阻器有电流通过后，若只考虑它的热效应，忽略它的磁效应，即成为一个理想电阻元件。

电阻元件的图形符号如图1-16所示。

图中电压和电流都用小写字母表示，表示它们可以是任意波形的电压和电流。

图1-16中，u和i的参考方向相同，根据欧姆定律得出即电阻元件上的电压和与通过的电流成线性关系，两者的比值是一个大于零的常数，称为这一部分电路的电阻，单位是欧姆(Ω)。

在直流电路中，电阻的电压与电流的乘积即为电功率，单位是瓦(W)。

在t时间内消耗的电能为W=Pt。

W的单位是焦[耳](J)，工程上电能的计量单位为千瓦∙小时(kW∙h)，1千瓦∙小时即1度电，1度电与焦的换算关系为1kW∙h=3.6×106J。

这些电能或变成热能散失于周围的空间，或转换成其他形态的能量作有用功了。

因此，电阻消耗电能的过程是不可逆的能量转换过程。

2．电容元件电容是用来表征电路中电场能储存这一物理性质的理想元件。

图1-17是一电容器，当电路中有电容器存在时，电容器极板(由绝缘材料隔开的两个金属导体)上会聚集起等量异号电荷。

电压u越高，聚集的电荷q就越多，产生的电场越强，储存的电场能就越多。

q与u的比值为C＝q/u。

C称为电容。

式中，q的单位为库[仑](C)；u的单位为伏[特](V)；C的单位为法[拉](F)。

由于法[拉]的单位太大，工程上多用微法( F)或皮法(pF)，它们的换算关系为1F=10-6pF，1pF=10-12F。

当极板上的电荷量q或电压u发生变化时，在电路中就要引起电流流过。

其大小为(1-5)上式是在u和i的参考方向相同的情况下得出的，否则要加负号。

图1-16 电阻元件图1-17 电容元件当电容器两端加恒定电压时，则由上式可知i=0，电容元件相当于开路。

将式(1-5)两边积分，便可得出电容元件上的电压与电路中电流的一种关系式，即(1-6)式(1-6)中，u0是初始值，即在t=0时电容元件上的电压。

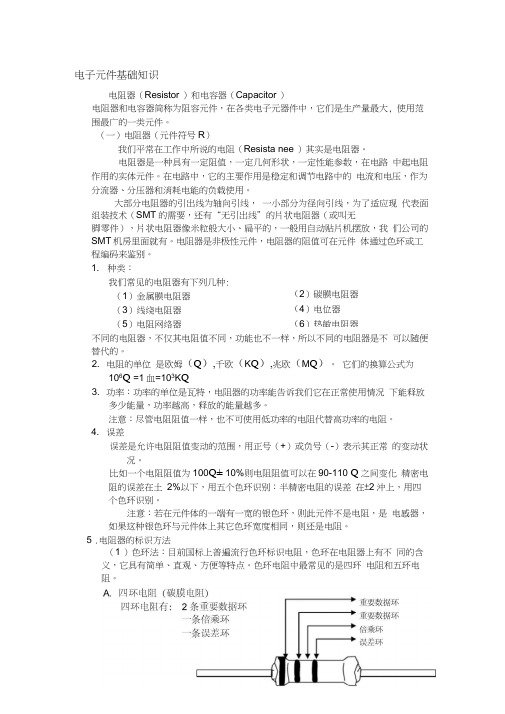

电子元件基础知识电阻器（Resistor ）和电容器（Capacitor ）电阻器和电容器简称为阻容元件，在各类电子元器件中，它们是生产量最大, 使用范围最广的一类元件。

（一）电阻器（元件符号R ）我们平常在工作中所说的电阻（Resista nee ）其实是电阻器。

电阻器是一种具有一定阻值，一定几何形状，一定性能参数，在电路 中起电阻作用的实体元件。

在电路中，它的主要作用是稳定和调节电路中的 电流和电压，作为分流器、分压器和消耗电能的负载使用。

大部分电阻器的引出线为轴向引线， 一小部分为径向引线，为了适应现 代表面组装技术（SMT 的需要，还有“无引出线”的片状电阻器（或叫无脚零件），片状电阻器像米粒般大小、扁平的，一般用自动贴片机摆放，我 们公司的SMT 机房里面就有。

电阻器是非极性元件，电阻器的阻值可在元件 体通过色环或工程编码来鉴别。

1. 种类：我们常见的电阻器有下列几种: （1）金属膜电阻器 （3）线绕电阻器 （5）电阻网络器不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不 可以随便替代的。

2. 电阻的单位 是欧姆（Q ）,千欧（K Q ）,兆欧（M Q ）。

它们的换算公式为106Q =1血=103K Q3. 功率：功率的单位是瓦特，电阻器的功率能告诉我们它在正常使用情况 下能释放多少能量，功率越高，释放的能量越多。

注意：尽管电阻阻值一样，也不可使用低功率的电阻代替高功率的电阻。

4. 误差误差是允许电阻阻值变动的范围，用正号（+）或负号（-）表示其正常 的变动状况。

比如一个电阻阻值为100Q± 10%则电阻阻值可以在90-110 Q 之间变化 精密电阻的误差在土 2%以下，用五个色环识别：半精密电阻的误差 在±2沖上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，则此元件不是电阻，是 电感器，如果这种银色环与元件体上其它色环宽度相同，则还是电阻。

1.1电阻1.1.1功能：电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用，见图1.11.1.2符号：图1.11.1.3分类：1）从材料分：碳膜电阻（用RT表示），金属膜电阻（RJ表示），氧化膜电阻（用RY表示），线绕电阻（用RX表示），水泥电阻（用RS表示）等。

见图1.2图1.22）从功率分：1/6W,1/4W,1/2W,1W,2W等，大功率电阻一般水泥材料，用作负载。

3）从精密度分：常用的精度为±0.5%、±1%、±2%，±5%等，下面误差等级的分类：见表1.1允许误差±0.5%±1% ±2%±5%±10%±20%级别0050102ⅠⅡⅢ表1.14）从功能分：有纯电阻、压敏电阻、热敏电阻（NTC电阻，PTC电阻）、光敏电阻等1.1.4色环阻值表示法：碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。

第四道色环表示阻值的误差。

色环颜色所代表的数字或者意义见下表1.2：色别第一色环最大一位第二色环第二位数第三色环应乘的第四色环误棕1110红22100橙331000黄4410000绿55100000蓝661000000紫7710000000灰88100000000白991000000000黑001金0.1±5%银0.01±10%无色±20%表1.2示例：1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。

第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器ＲJ 7 3第四部分：序号第三部分:类别(精密)第二部分:材料(金属膜）第一部分:主称（电阻器)（多圈线绕电位器WＸＤ3第四部分:序号第三部分:类别（多圈）第二部分:材料(线绕）第一部分：主称（电位器）2.电阻器的主要技术指标(１）额定功率电阻器在电路中长时间连续工作不损坏,或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一,不同类型的电阻,阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

Ｅ2４、E12和E6系列也适用于电位器和电容器。

(３) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,额定功率、允许误差等级等。

符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值,其文字符号所表示的单位如表5所示。

如1R5表示1.5Ｗ,２K７表示2．７ｋΩ，RJ7１－0．125－５ｋ1-ＩＩ允许误差±１０%标称阻值(５.1kＷ)额定功率1/8W型号由标号可知,1/8W，标称阻值为5.1kΩ,允许误差为±１０%。

(2)色标法: 色标法是将电阻器的类别及主要技术参数的数值用颜色(色环或色点)标注在它的外表面上。

色标电阻(色环电阻)器可分为三环、四环、五环三种标法。

其含义如图１和图2所示。

三色环电阻器的色环表示标称电阻值（允许误差均为±２０%)。

例如，色环为棕黑红,表示1０⨯102＝1.0kΩ±２0%的电阻器。

四色环电阻器的色环表示标称值（二位有效数字)及精度。

固定电阻器的命名方法国产电阻型号规格通用表示法:本文包括电阻型号，电阻额定功率，标称阻值，电阻误差等级一.电阻名称型号代号名称RC 沉积膜电阻RCG 平板型低阻值线绕电阻RGCW 平板型低阻值线绕电阻RGG 直立绝缘线绕电阻RH 合成膜电阻RI 玻璃釉膜电阻、玻璃釉RJ 金属膜电阻RJX 小型金属膜电阻RN 无机实芯电阻RO 玻璃膜电阻RS 有机实芯电阻RT 碳膜电阻RTL 测量用碳膜电阻RTL-X 小型测量用碳膜电阻RTX 小型碳膜电阻RX 线绕电阻RX21 被釉线绕固定电阻RX25 被釉线绕固定电阻RX27 陶瓷绝缘线绕电阻RX71 精密型线绕电阻RXG5 线绕固定电阻RXG6 线绕固定电阻RXG7 线绕固定电阻RY 氧化膜电阻后缀C 防潮电阻后缀G 高功率电阻后缀J 精密电阻后缀L 测量用高精度电阻后缀Q 酚醛涂料后缀T 可调电阻后缀X 小型电阻后缀Y 被釉电阻二.电阻阻值误差分档误差等级ⅠⅡⅢ精密测量电阻允许误差±5％±10％±20％±0.5％±1% ±2% ±3%国外电阻型号规格通用表示法:名称形状特性额定功率电阻值允许误差备用代号第一部分第二部分第三部分第四部分第五部分第六部分第七部分一.电阻名称代号代号名称RD 碳膜电阻RK 金属化电阻VRD 碳膜电阻（夏普）RC 碳质电阻RN 金属膜电阻FP 碳膜电阻(三洋）RP 碳膜电阻(三洋）RS 金属化膜电阻RB 精密线绕电阻QRD 碳膜电阻（JVC)RW 线绕电阻ERD 碳膜电阻(松下）DIN 碳膜电阻(德国）二.电阻形状与代号代号形状代号形状05 圆柱形，非金属套，引出线与轴平行。

08 圆柱形，无包装，引出线与轴平行。

13 圆柱形，无包装，引出线同向与轴垂直。

14 圆柱形，非金属外装，引出线与轴平行。

16 圆柱形，非金属外装，引出线同向与轴垂直21 圆柱形，非金属套，扁引出线与轴平行。
