读卡器的使用流程教学1. 介绍读卡器是一种常用的电子设备，用于读取和识别各种类型的卡片。
它通常用于身份验证、门禁系统、支付系统等应用场景。
本文将介绍如何正确使用读卡器。
2. 准备工作在开始使用读卡器之前，需要确保以下准备工作已完成：•确认读卡器的型号和规格是否与需要读取的卡片兼容；•确保读卡器已连接到合适的电源和电脑或其它设备，如需要；•安装读卡器相关的软件驱动，如需要。
3. 正确连接读卡器正确连接读卡器至关重要，下面将以 USB 读卡器为例，介绍正确连接的步骤：1.确保读卡器的电源已接通，并连接到计算机的 USB 端口；2.等待一段时间，让计算机检测并配置读卡器的驱动程序；3.如果需要，安装读卡器所需要的驱动程序；4.确认读卡器已正确连接，可以通过计算机设备管理器来查看是否有读卡器设备。
4. 读取卡片信息一旦读卡器已连接成功，接下来就可以使用它来读取卡片信息了。
下面是读取卡片信息的一般步骤：1.打开相应的读卡器软件，如果没有则需要先安装；2.将待读取的卡片放置在读卡器的感应区域，确保卡片与读卡器接触良好；3.点击软件界面上的“读取”按钮或相应的读卡指令；4.等待读卡器读取卡片信息的过程；5.如果读取成功，读卡器会将卡片信息显示在软件界面上；6.如果读取失败，可以尝试重新放置卡片或调整卡片的位置。
5. 处理卡片信息读取到卡片信息后，根据具体的需求，可以进行一些处理操作。
下面列举一些常见的处理操作：•验证身份信息：读卡器可以用于验证身份证、驾驶证等证件的有效性和真伪；•门禁系统：读卡器可以用于门禁系统，通过卡片的验证来控制进出门禁区域；•支付系统：读卡器可以用于支付系统，读取信用卡或其他支付卡的信息进行支付；•数据存储：读卡器可以读取存储卡的数据，如照片、音频、视频等。
6. 断开连接使用完毕后，需要正确断开读卡器的连接。
以下是正确断开连接的步骤：1.关闭读卡器相关的软件；2.从电脑上的设备管理器中禁用或安全移除读卡器设备；3.确认读卡器的电源已断开或关闭。
目录一、系统结构 (2)二、系统功能 (2)三、系统安装与使用3．1电梯端安装与使用说明 (3)3．2管理中心端安装与使用说明 (5)四、配置系统使用说明4．1启动系统 (6)4．2系统信息配置 (6)4．3电梯配置 (10)4．4 应用系统系统配置 (12)4．5 网络系统配置 (14)4．6退出配置系统 (16)五、ID卡管理系统使用说明5．1启动系统 (17)5．2选择ID卡用户 (18)5．3数据查询 (18)5．4挂失、注销和授权 (21)5．5发卡管理 (23)5．6缴费 (26)5．7用户管理 (28)5．8查询发卡信息 (32)5．9功能选项 (33)5.9.1读数据 (34)5.9.2读使用信息 (37)5.9.3校正时间 (38)5.9.4使用网络 (40)5．10退出系统 (41)六、无网络状态下的使用 (41)一、系统结构系统包括用户端（电梯侧）和管理中心两大部分。
其中用户端包括ID卡控制器（含门禁控制器）和远程监控控制器；管理中心包括ID卡读卡器、SJT-YCJ数据采集器和管理中心计算机（含管理系统软件）。
具体结构如下：ID卡管理计算机ID卡读卡器SJT-YCJ数据采集器CAN网络总线………构图结系管DI卡理统二、系统功能1．管理功能ID卡发行、挂失、注销和授权。
用户管理缴费管理2．数据服务缴费查询发卡信息查询读ID卡控制器内部数据校正时间用使态下非络和网络状在3．可以网三、系统安装与使用明说用使与装安端梯电1 3.用）络状态下使控制器的安装（仅在网远3.1.1 程器。
接远程控制按下图连。
制柜电源①断开控地器地址，设拨码”置远程控制置②设远程控制器地址，由“地址唯一的。
7，并且必须是1址值范围为~12器。
连接好远程控制③源。
打开控制柜电④置控制的参数设20主控板BL-00有关ID卡2 3.1.电梯n Select Enter ctioFunction Select Fun Enter Esc Fu03 ONON：有ID卡控制，OFF：无ID卡控制（具体设置方法请查看SJT-WVFV电梯控制系统调试维护说明书）。
读卡器的使用流程解说明1. 概述读卡器是一种用于读取卡片上存储的信息的设备。
它可以读取各种类型的卡片，包括身份证、银行卡、学生卡等。
本文将介绍使用读卡器的基本流程，并提供一些使用技巧和注意事项。
2. 使用流程1.准备工作–确保读卡器已经连接到电脑或其他设备，并且驱动程序已安装成功。
–插入待读取的卡片到读卡器的卡槽中，确保卡片与读卡器接触良好。
2.打开读卡器软件–在电脑上找到读卡器软件的图标，双击打开。
–如果没有安装读卡器软件，可以从官方网站下载并安装。
3.选择读取方式–根据你要读取的卡片类型选择对应的读取方式。
一般情况下，读卡器软件会提供多种读取方式供选择。
4.点击“读取”按钮–在读卡器软件界面上，找到并点击“读取”按钮。
–如果是第一次使用该卡片或读卡器，可能需要输入密码或进行其他验证。
5.等待读取结果–读卡器会自动读取卡片上的信息，并将结果显示在软件界面上。
–读取时间长度取决于卡片的存储容量和读卡器的速度。
6.保存读取结果–读卡器软件一般会提供保存读取结果的选项。
–可以选择将读取结果保存到本地计算机的指定位置，以备后续使用。
7.关闭读卡器软件–在读取完成后，可以选择关闭读卡器软件。
–如果需要继续读取其他卡片，可以保持软件开启并重复上述步骤。
3. 使用技巧和注意事项•保持读卡器和卡片清洁杂质和污垢可能会影响读卡器的读取效果。
使用前请确保读卡器和卡片表面干净，并定期清洁。
•不要强拔卡片在读卡器正在读取的过程中，不要强行拔出卡片，避免造成卡片损坏或读卡读取失败。
•及时更新驱动程序驱动程序是读卡器正常运行的基础。
及时更新驱动程序可以提升读卡器的稳定性和性能。
•小心保护个人隐私在读卡器使用过程中，要注意保护个人隐私信息的安全。
未经授权的使用可能会导致个人信息泄露。
•遵守相关法律和规定读卡器的使用要遵守所在地的相关法律和规定。
不得将读卡器用于非法用途或侵犯他人隐私。
4. 总结使用读卡器可以方便地获取卡片上的信息，提高工作效率。

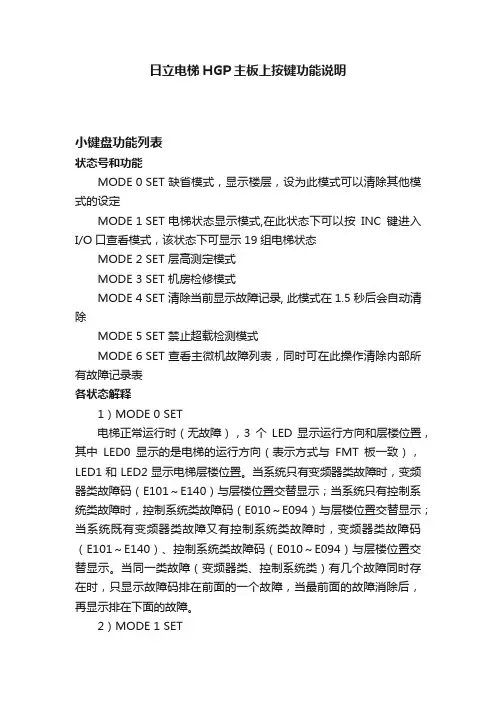

日立电梯HGP主板上按键功能说明小键盘功能列表状态号和功能MODE 0 SET 缺省模式，显示楼层，设为此模式可以清除其他模式的设定MODE 1 SET 电梯状态显示模式,在此状态下可以按INC键进入I/O口查看模式，该状态下可显示19组电梯状态MODE 2 SET 层高测定模式MODE 3 SET 机房检修模式MODE 4 SET 清除当前显示故障记录, 此模式在1.5秒后会自动清除MODE 5 SET 禁止超载检测模式MODE 6 SET 查看主微机故障列表，同时可在此操作清除内部所有故障记录表各状态解释1）MODE 0 SET电梯正常运行时（无故障），3个LED显示运行方向和层楼位置，其中LED0显示的是电梯的运行方向（表示方式与FMT板一致），LED1和LED2显示电梯层楼位置。
当系统只有变频器类故障时，变频器类故障码（E101～E140）与层楼位置交替显示；当系统只有控制系统类故障时，控制系统类故障码（E010～E094）与层楼位置交替显示；当系统既有变频器类故障又有控制系统类故障时，变频器类故障码（E101～E140）、控制系统类故障码（E010～E094）与层楼位置交替显示。
当同一类故障（变频器类、控制系统类）有几个故障同时存在时，只显示故障码排在前面的一个故障，当最前面的故障消除后，再显示排在下面的故障。
2）MODE 1 SET该状态下可显示电梯的19个基本状态，并且可以查看18组I/O 信号子状态。
进入该状态后（MODE 1 SET），三个LED显示的是电梯的基本状态，其具体意义请参看下表（电梯运行基本状态显示定义表）。
在基本状态下按INC/ST键，则进入查看18组I/O信号子状态。
此时LED0显示的是子状态的组号，共有18组，可按INC/ST键调组号，组号按照0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、G、H、基本状态、0、1、2、3…依次循环变化显示。
其中B～E组还分别有6个子组，序号是0～5，当进入B～E组的显示后，LED0就会交替显示组号和子组号，如B_0组，则LED0交替显示B和0，在有子组号显示的情况下每按一次SET键，子组号就会加1，到子组号5以后回循环回0。

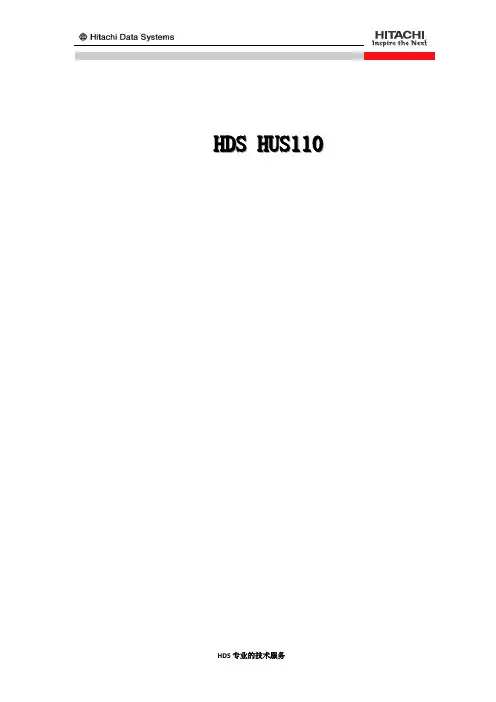

H D S H U S110目录1.SNM2配置 (2)1.1SNM2服务端安装 (2)1.2SNM2服务器安装过程; (3)2.参数配置 (4)2.1连接HUS110 (4)2.2管理地址的配置 (8)3.1系统启动： (11)1.S NM2配置1.1SNM2服务端安装➢HUS 100系列的存储管理软件已经改为SNM2，在用SNM2对存储进行高级管理时需要安装JAVA 1.6.10版本（JAVA 1.6.06也没问题）。
➢SNM2采用的是Client-Server设计架构，如果客户有安装了SNM2的管理机，我们自己的PC机就不用再安装SNM2软件，直接在IE中输入http:// <IP address ofhost>:23015/StorageNavigatorModular/➢其中的IP并不是存储的IP。
而是管理机的IP，如果在自己的PC中也安装了SNM2，则自己的笔记本既可以是客户端，也可以是Server主机。
1.2SNM2服务器安装过程;➢IP Addr栏里一定要输入你的笔记本（或者服务器）的固定IP地址，该IP地址必须能与存储进行互通的（同一个网段是最好的）2.参数配置2.1连接HUS110➢在IE里输入http:// <IP address of host>:23015/StorageNavigatorModular/输入的IP是连接存储的PC机地址。
✧点击login➢输入用户名：system，密码：manager➢点击Add Array进入存储的初始化配置界面➢SNM2注册存储的说明。
点击Next进入下一歩➢Search Array Screen 意思登录存储的IP地址也就是CL0;CL1的管理IP地址，此IP地址可以根据用户的要求进行更改(默认192.168.1.16；192.168.1.17）。
点击Next进行下一步.备注：➢点击Finich初始化配置完成➢点击该存储进入配置界面➢存储的配置界面2.2管理地址的配置点击setting点击LAN点击edit输入管理IP地址后点击OK3.1系统启动：地址，CL0:10.0.0.16；CL1:10.0.0.17.HDS专业的技术服务。
电梯IC卡控制系统使用说明（2013-04）沈阳市蓝光自动化技术有限公司目录1电梯I C卡控制系统概述 (1)1.1系统概述 (1)1.2系统功能 (1)1.3系统使用条件 (1)1.4系统使用步骤 (1)2电梯轿厢端相关产品使用说明 (1)2.1电梯I C卡控制器的安装 (1)2.2电梯I C卡控制使能以及某一层开放/屏蔽I C卡控制功能 (5)2.2.1电梯I C卡控制使能 (5)2.2.2某一层开放/屏蔽I C卡控制功能 (5)2.3电梯I C卡控制板的使用 (6)2.3.1电梯I C卡控制板跳线设置 (6)2.3.2电梯I C卡控制器蜂鸣器和指示灯响应 (7)3管理中心端相关产品使用说明 (8)3.1电梯I C卡管理系统的安装 (8)3.1.1管理系统软件的安装 .......................................错误!未定义书签。
3.1.2电梯I C卡读写器的安装 (8)4电梯I C卡管理系统使用 (9)4.1启动系统 (9)4.2系统管理 (10)4.2.1业主管理 (11)4.2.2配置系统 (12)4.2.3更改密码 (19)4.3发卡管理 (19)4.3.1系统I C卡分类 (19)4.3.2发物业卡 (19)4.3.3发用户卡 (22)4.3.4发卡常见问题说明 (25)4.4缴费管理 (27)4.5数据管理 (28)4.5.1发卡信息和发卡记录查询 (28)4.5.2缴费信息和缴费记录查询 (30)4.6通讯控制 (31)4.6.1I C卡控制器内部信息 (31)4.6.2通讯端口 (34)4.7退出系统 (34)4.8系统帮助 (34)1电梯I C卡控制系统概述1.1系统概述电梯I C卡控制系统包括用户端和管理中心两部分。
用户端为安装在轿厢操纵盘内的电梯I C卡控制器，管理中心为电梯I C卡读卡器和管理系统软件。
电梯在自动运行且I C卡控制使能情况下，开放I C卡控制功能。
永大日立电梯按键的使用方法说明永大日立电梯按键的使用方法说明MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。
有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。
读卡器操作手册本操作手册旨在为使用读卡器提供指导和帮助。
读卡器是一种用于读取和传输数据的安全设备，广泛用于各种行业和领域，如金融、医疗、政府等。
本手册将涵盖读卡器的使用、维护以及常见故障排除等内容。
读取各种类型的卡片，如磁条卡、IC卡、射频卡等；连接读卡器：将读卡器通过USB接口或串口连接至计算机或终端设备；启动设备：启动计算机或终端设备，并确保已经安装了相应的驱动程序；插入卡片：将需要读取的卡片插入读卡器插槽中；开始读取：启动读卡器软件，选择相应的卡片类型和操作选项，开始读取卡片数据；数据传输：数据读取成功后，可以通过软件界面查看和导出数据；关闭设备：在操作完成后，请关闭读卡器并断开连接。
请确保读卡器连接正确，避免接口松动或接触不良；请勿在读卡器工作过程中拔插卡片，以免损坏读卡器或卡片；请确保使用的计算机或终端设备已经进行安全防护和杀毒处理，以防止恶意攻击和数据泄露；在使用过程中如遇到问题，请技术支持或查阅用户手册获取帮助。
在使用过程中如遇到问题，可以参考以下步骤进行故障排除：检查读卡器与计算机或终端设备的连接是否正常；尝试重新启动计算机或终端设备，并重新启动读卡器软件；如果问题仍然存在，请技术支持或查阅用户手册获取帮助。
随着科技的快速发展，无线射频识别（RFID）技术已经广泛应用于各种领域，如供应链管理、安全认证、物流跟踪等。
RFID系统主要由读写器、标签和天线组成。
其中，标签天线的设计与测量对于整个RFID系统的性能至关重要。
本文将探讨RFID系统标签天线的设计与测量。
RFID标签天线主要分为两种类型：内置天线和外部天线。
内置天线通常直接蚀刻或印刷在RFID芯片上，而外部天线则是一个独立的结构，通过连接线与RFID芯片相连。
根据应用需求，可以选择合适的类型。
标签天线的材料对天线的性能有很大影响。
常用的材料包括铜、铝、不锈钢等。
选择合适的材料可以优化天线的阻抗和辐射效率。
标签天线的尺寸和形状对天线的性能有很大影响。

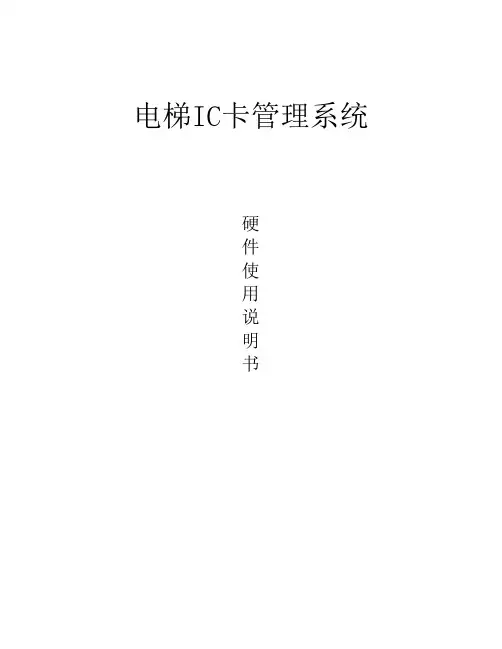

电梯IC卡管理系统硬件使用说明书本公司电梯IC卡控制系统是与电梯轿厢内操纵盘或电梯外部呼梯盒相连的楼层控制设备。
硬件系统由以下几部分组成：电梯IC卡主控器（以下简称主控器）、读卡平面、本公司电梯IC卡选层器（以下简称选层器）、操作专用卡、智能呼梯模块。
主控器：选层器：主控器产品参数：1、输入电压：DC 5-45V2、输入电流：<200mA(不加扩展板）3、手动消防输入点4、自带输出点1路，可扩展64路。
5、输出点特性：开关量输出6、使用温度：-20-60摄氏度，不结露。
7、刷卡操作时间：0.2秒9、通讯距离<1200米，通讯速率9600BPS，8，N，19、最多梯号25510、语音提示接口、下载记录接口。
11、电话呼梯模块接口12、黑名单数量1056条，密码和电话号容量1056条，存储记录容量65000条，循环存储。
13、安装方式：4支强磁铁吸附电梯操作盘内。
14、外形尺寸：17CM*7.5CM*2.5CM选层器产品参数：1、输入电压：DC 5-45V2、输入电流：<1A3、自带输出点32路，控制16层。
4、输出点特性：开关量输出、上电吸合，断电断开控制。
7、使用温度：-20-60摄氏度，不结露。
13、外形尺寸：17.5CM*7.7CM*2CM14、安装方式：4支强磁铁吸附电梯操作盘内。
IC 卡智能IC 卡与控制器读卡平面之间的有效读写距离为0～4cm四、外形尺寸与安装1、主控器：主控器外形尺寸如图：注：NO-G-NC 主控板输出，无源触点。
正常时断开，刷卡后导通。
解除控制状态（或解除IC 卡功能）VIN-GND 主控板电源输入口（DC5-45V ） OUTPUT 扩展板接口GND-A-B 手机呼梯接口/电脑联网接口（通过设置开关选择）/对讲联动接口。
NGD-T-R 语音模块接口、下载记录接口。
EN-GND 消防联动接口 IC-CARD 读卡平面接口 KEY-PORT 密码键盘接口S1为地址设置开关：控制器板上的8位拨码开关是用于设置控制器地址编号，有效地址编号为1～255，采用8421BCD 码设置方式，白色手柄拨到NO 端有效，拨码后不需重新上电，同一个系统内的控制器编号不可重复。

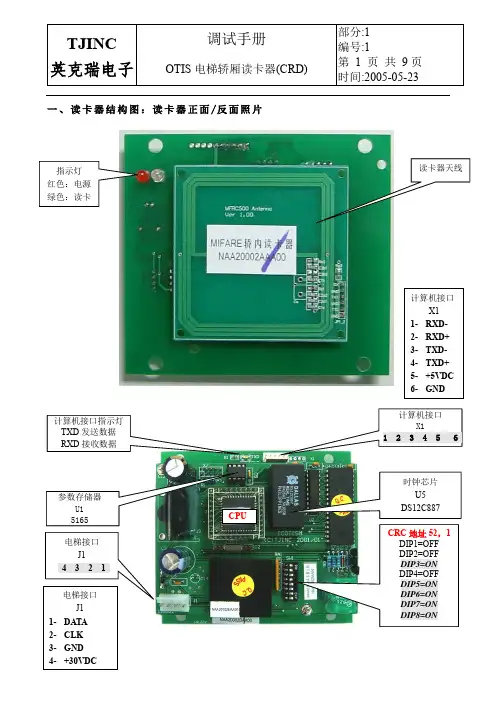

时间:2005-05-23一、读卡器结构图：读卡器正面/反面照片电梯接口J14 3 2 1 CRC 地址52，1 DIP1=OFF DIP2=OFF DIP3=ON DIP4=OFF DIP5=ON DIP6=ON DIP7=ON DIP8=ON计算机接口X11 2 3 4 5 6时钟芯片 U5 DS12C887 参数存储器U1 5165 CPU计算机接口指示灯 TXD发送数据 RXD 接收数据指示灯 红色：电源 绿色：读卡读卡器天线计算机接口X1 1- RXD- 2- RXD+ 3- TXD- 4- TXD+ 5- +5VDC 6- GND电梯接口J1 1- DATA 2- CLK 3- GND 4-+30VDC时间: 2005-05-23二、功能简介：电梯安装轿厢读卡器后，对电梯乘客的权限进行设置，即可以设置保密楼层，只有刷卡后才可以选择保密楼层。
三、使用方法：持卡人进入轿厢刷卡后方可选层，否则按钮无效。
每个轿厢需安装一套读卡器，即可用于多个楼层的保密设置。
四、产品特性：可以设置保密楼层数最多64层。
本读卡器同时适用于前门或前后门电梯，可以实现前后门同时打开/关闭，或单独打开/关闭，实现电梯开门入户的功能。
工作电压： 使用DC24V±5V 电源工作。
五、安装方法：安装在电梯轿厢操作盘COP 上，通过四芯通信电缆与轿厢操纵盘内选总线CAR-LINE 相连。
1．安装尺寸：读卡器面板的开孔为标准型，尺寸为110*80(长*宽),与OTIS 铭牌开孔尺寸相同，共四只栽钉(M4*8)，栽钉位置：88*922．轿内读卡器接线示意图： 以RSEB 板为例。
3．内选串行总线说明： 内选串行总线 操纵盘RSEB 板P1 轿内读卡器J1 1—DATA 1—DATA 1—DATA 2—CLOCK 2—CLOCK 2—CLOCK 3—GND 3—GND 3—GND 4—DC30V4—DC30V 4—DC30V 读卡器电源注：拨下读卡器插头J1或断开读卡器电源线（引脚4），IC 卡功能自动取消。
日立电梯NPH GVF2的FMT板操作说明MODE-0-SET 显示楼层MODE-1-SET 显示状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能(*1)E30—E47 A2 停止电梯所有快、慢车运行功能(*2)E50—E57 B1 停止电梯快车、部分慢车运行功能(*3)E60—E67 B2 停止电梯快车运行功能(*4)E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87 E 对故障不作处理备注：(1)当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
(2)当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
(3)在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。
*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障。
电梯IC卡管理系统软件使用说明V 4.2苏州默纳克控制技术有限公司目录第一章软件的运行环境 (3)第二章软件安装 (3)一、安装电梯IC卡管理系统软件 (3)二、卸载电梯IC卡管理系统软件 (4)第三章管理软件的使用 (4)一、软件的组成 (4)二、登录 (5)三、修改密码 (5)四、系统用户管理 (5)五、单价设定 (7)六、电梯信息 (7)七、通信口设置 (9)八、设置备份位置 (10)九、业主卡制作 (11)（一）制作收费卡 (12)（二）补收费卡 (14)（三）卡片充值 (16)（四）制作时段卡 (16)（五）补时段卡 (18)（六）延长使用时间 (19)十、管理卡制作 (20)（一）管理人员卡 (20)（二）补管理人员卡 (21)（三）强制管理卡 (22)（四）设定按钮响应时间卡 (23)（五）制作设定控制器时间卡 (24)（六）制作读取用户数据卡 (24)（七）制作访客按钮相应时间卡 (25)（八）制作设定电梯运行时段卡 (25)（九）制作删除密码卡 (26)（十）制作日期管理设定卡 (27)（十一）制作分层管理卡 (28)十一、统计查询 (28)（一）收费统计 (28)（二）卡片信息查询 (29)（三）刷卡记录查询 (30)十二、卡片的作用 (31)常见问题 (33)其他注意事项 (33)第一章软件的运行环境运行电梯IC卡管理系统软件的推荐配置为：1、CPU：Pentiu mⅡ以上2、RAM：500MB或更多。
3、硬盘：1GB以上4、操作系统：windows2000 /2003/NT/xp5、显示器：1024*768第二章软件安装电梯IC卡管理系统软件的安装同大多数Windows应用程序的安装没什么区别，只需运行安装文件夹内的“setup.exe”然后按照提示一步步进行下去即可。
一、安装电梯IC卡管理系统软件1 、建议用户关掉所有其他Windows应用程序再安装该软件，运行“setup.exe”安装程序。
读卡器的使用流程教程1. 准备工作在开始使用读卡器之前，确保你已经完成了以下准备工作：•插入读卡器到计算机的USB接口。
确保读卡器与计算机连接良好。
•保证计算机已经安装了相应的驱动程序。
如果没有安装，请到读卡器生产商的官网上下载并安装最新的驱动程序。
2. 连接读卡器1.将读卡器的USB端口插入计算机的USB接口。
2.确认读卡器已经正确插入计算机，并且计算机已经检测到读卡器的存在。
3. 安装驱动程序1.打开计算机的设备管理器。
2.在设备管理器中找到读卡器设备。
3.右键点击读卡器设备，并选择“更新驱动程序”。
4.选择“搜索计算机以获取驱动程序”。
5.选择“从计算机的设备驱动程序列表中选择”。
6.浏览到你下载并安装的读卡器驱动程序所在的文件夹，选择相应的驱动程序文件。
7.点击“下一步”并等待驱动程序安装完成。
4. 启动读卡器软件在驱动程序安装完成后，你需要启动读卡器软件才能开始使用读卡器。
1.在计算机的开始菜单中找到读卡器软件的图标。
2.双击打开读卡器软件。
5. 插入卡片1.将你需要读取的卡片插入读卡器的卡槽中。
2.确保卡片插入的方向正确，并且插入到底。
3.等待读卡器软件检测到卡片的存在。
6. 读取卡片信息1.在读卡器软件界面上，选择“读取卡片”或类似的按钮。
2.读卡器软件将会开始读取卡片中的信息。
3.等待读卡器软件读取完卡片中的信息。
7. 完成读取1.读卡器软件读取完卡片中的信息后，将会在界面上显示相应的卡片信息。
2.你可以根据需要进行相应操作，比如查看、编辑、保存卡片信息。
3.在完成相应操作后，可以选择“退出”或类似的按钮关闭读卡器软件。
8. 断开读卡器连接1.在关闭读卡器软件后，可以安全地断开读卡器与计算机之间的连接。
2.将读卡器从计算机的USB接口中拔出。
注意事项•在使用读卡器之前，请确保你已经正确安装了驱动程序。
•插入卡片时，注意卡片的方向，确保插入的深度。
•如果读卡器软件无法读取卡片信息，可以尝试重新插拔卡片或重启计算机。
电梯IC卡管理系统硬件使用说明书本公司电梯IC卡控制系统是与电梯轿厢内操纵盘或电梯外部呼梯盒相连的楼层控制设备。
硬件系统由以下几部分组成：电梯IC卡主控器（以下简称主控器）、读卡平面、本公司电梯IC卡选层器（以下简称选层器）、操作专用卡、智能呼梯模块。
主控器：选层器：主控器产品参数：1、输入电压：DC 5-45V2、输入电流：<200mA(不加扩展板）3、手动消防输入点4、自带输出点1路，可扩展64路。
5、输出点特性：开关量输出6、使用温度：-20-60摄氏度，不结露。
7、刷卡操作时间：0.2秒9、通讯距离<1200米，通讯速率9600BPS，8，N，19、最多梯号25510、语音提示接口、下载记录接口。
11、电话呼梯模块接口12、黑名单数量1056条，密码和电话号容量1056条，存储记录容量65000条，循环存储。
13、安装方式：4支强磁铁吸附电梯操作盘内。
14、外形尺寸：17CM*7.5CM*2.5CM选层器产品参数：1、输入电压：DC 5-45V2、输入电流：<1A3、自带输出点32路，控制16层。
4、输出点特性：开关量输出、上电吸合，断电断开控制。
7、使用温度：-20-60摄氏度，不结露。
13、外形尺寸：17.5CM*7.7CM*2CM14、安装方式：4支强磁铁吸附电梯操作盘内。
IC 卡智能IC 卡与控制器读卡平面之间的有效读写距离为0～4cm四、外形尺寸与安装1、主控器：主控器外形尺寸如图：注：NO-G-NC 主控板输出，无源触点。
正常时断开，刷卡后导通。
解除控制状态（或解除IC 卡功能）VIN-GND 主控板电源输入口（DC5-45V ） OUTPUT 扩展板接口GND-A-B 手机呼梯接口/电脑联网接口（通过设置开关选择）/对讲联动接口。
NGD-T-R 语音模块接口、下载记录接口。
EN-GND 消防联动接口 IC-CARD 读卡平面接口 KEY-PORT 密码键盘接口S1为地址设置开关：控制器板上的8位拨码开关是用于设置控制器地址编号，有效地址编号为1～255，采用8421BCD 码设置方式，白色手柄拨到NO 端有效，拨码后不需重新上电，同一个系统内的控制器编号不可重复。
日立电梯多媒体显示器说明书
当所有显示器通过同一网络相连接时，在同一用户界面，Infon 显示系统可容纳在同一地点管理和控制不同类型的显示器。
通过不同的设置要求，我们可以定义四种类型的显示面板区域。
MDS面板
旧版本的多媒体显示系统面板用于显示信息内容，如文字信息、音颓、图像、视颊和电梯特殊内容，如箭头方向、楼层数、停楼信息、特殊信息。
MDS显示面板通常都安装在升降机车里。
Car面板
新版本的多媒体显示系统面板用于显示信息内容，如文字信息、音频、图像、视频和电梯特殊内容。
如箭头方向、楼层数、停楼信息、特殊信息。
Car显示面板通常都安装在升降机车里。
Info面板
新版本的多媒体显示系统面板主要用于显示信息内容，如文字信息、音频、图像、视频。
Info面板通常安装在购物商场、广告和方位的显示的街道上。
Lobby面板
新版本的多媒体显示系统面板主要用于同时显示很多电梯的状态和楼层数。
Lobby面板通常安装在电梯休息室，为等待的乘客提供电梯的信息。
控制板SF2-DSC-1000C 驱动板SF2-DSC-1000D 同步电机SF2-DSC-1000M 图1 图2 图3
图4
图5
SF2-DSC门机系统开关门时间参数
门机在不同速度和不同门宽情况下，开关门的时间如下表1所示，门机出厂默认中速。
中速低速超低速速度 (s)
KEY1KEY2KEY3KEY4
外部信号输入JD 信号输出JF 外部24V 或48V
电源输入JE
110V 电源输入JC 图6
主回路端口
端口编号 端口名称及功能说明
备注
图7 图8
图9
图10 图11
图12
（2）光幕在轿门的走线方式和其它光幕一致，但光幕的接头采用WAGO端子头，发射端为两位，接收端为三位，只需将WAGO端子头分别接到驱动板上的JG、JH的WAGO插接座即可完成光幕的接线。
不应用一体化光幕时，JG、JH接口悬空。
安装分别如图13、14、15所示。
图13 图14 图15
图16
图18 图17
图19
操作面板的按键功能表：
名称
在查询或修改参数时，返回上一步操作。
日立电梯读卡器管理系统用户版
使
用
说
明
书
目录
第一章软件概述 (3)
第二章电梯读卡器管理系统安装与启动 (4)
1.1 软件安装 (4)
1.2 软件启动 (7)
第三章新建小区数据库及登录退出 (8)
3.1 新建小区数据库 (8)
3.2 登录 (9)
3.3 备份当前小区数据库 (9)
3.4 还原小区数据库文件 (9)
3.5 退出 (11)
3.6 关于 (11)
第四章参数设置 (12)
4.1 小区分组设置 (12)
4.1 控制器参数 (13)
4.2 用户参数 (15)
4.3 选择串口 (16)
第五章数据管理 (17)
5.1 查询发卡记录 (17)
5.2 刷卡实时监控 (19)
5.3 上传刷卡记录 (20)
第六章卡片管理 (22)
6.1 读授权卡 (22)
6.2 发行/查询用户卡 (23)
6.3 离线挂失/恢复卡 (26)
6.4 发行投入切换卡 (27)
6.5 在线挂失/恢复卡 (28)
附录1 读卡器提示音信息 (31)
第一章软件概述
本软件是集电梯智能卡的发行、查询、挂失等多种功能于一体的专业化软件。
本软件具有下列特点：
用户可以根据自己的需要新建数据库，数据库名称可以由用户自己输入。
通过输入密码登录系统,并且可以通过注销功能来退出登录,确保系统的安全。
能够设置读卡器和卡片的各种参数。
用户可以进行发行计时卡、计次卡、查询旧乘梯卡（显示卡片信息）、挂失卡、恢复卡、保密切换卡等各项操作。
可以通过专用的网络完成卡片的远程挂失和恢复操作。
用户能够查询已经发行过的卡片的各种信息。
本软件具有快捷、方便的特点，用户操作软件十分容易，简单易学。
