§4-2 画组合体视图
1）平齐：两个基本体表面平齐（即共面），它们之间不存在分界线。 2）相交：两个基本体表面相交，必须画出交线。
组合体连接表面之间的关系
§4-2 画组合体视图
3）相切：两个基本体表面相切，相切处不存在轮廓线，在视图上一般 不画分界线。
4.2.2 组合体视图的画法
1. 形体分析
画组合体视图的基本方法 是形体分析法。
§4-1 三视图的形成

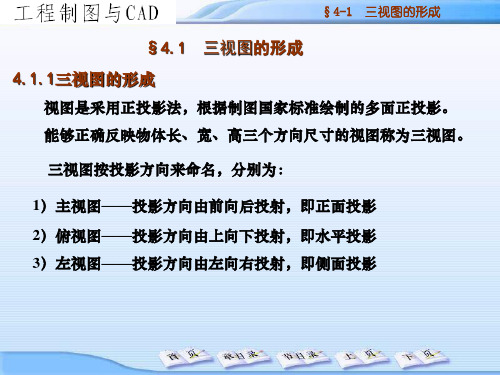

§4.1 三视图的形成 4.1.1三视图的形成
视图是采用正投影法，根据制图国家标准绘制的多面正投影。 能够正确反映物体长、宽、高三个方向尺寸的视图称为三视图。 三视图按投影方向来命名，分别为：
1）主视图——投影方向由前向后投射，即正面投影 2）俯视图——投影方向由上向下投射，即水平投影 3）左视图——投影方向由左向右投射，即侧面投影
§4-2 画组合体视图
4.2.2 组合体视图的画法
1. 形体分析
画组合体视图的基本方法 是形体分析法。
形体分析法是假想将一 个复杂的组合体分解为若干 基本体，并对它们的形状和 相对位置进行分析的一种思 考方法。
轴承座由凸台、轴承、 支承板、肋板以及底板所组 成。
§4-2 画组合体视图
4.2.2 组合体视图的画法
3. 画三视图
§4-2 画组合体视图
(1）叠加型组合体的画法 画组合体视图的基本方法是形体分析法。
在画组合体视图之前，首先要对其进行形体分析，通过分析了解： 组合体由哪些基本体组成、各基本体的相对位置和相邻表面之间的关系。
下面以轴承座为例说明画组合体 视图的方法和步骤。
（1）叠加型组合体的画法
§4-2 画组合体视图
在第一分角内的投影
§4-1 三视图的形成

三视图与轴测图的识读与绘制—模型空间和布局出图

三视图与轴测图的识读与绘制—模型空间和布局出图
优点：打印时可以采用事先创建好的布局向导打印，无需 在去设置 打印相关参数；可以直接打印图纸；
优点：出图时，图纸比例值容易得到；
模型空间出图方式
布局空间出图方式
02.比例出图三剑客
问题导入： 1.CAD出图图纸比例该怎么确定; 2.不同的图纸比例标注参数该怎么设置; 3.图中标注文字打印出来字高是多少mm ; 4.用CAD 画出的图打印出来会是多大;
02.比例出图三剑客
一．画图比例: 在实际测绘中量取300mm，就在电脑上画长300mm的线,这就是1:1的 画图法,1:1画图法也是我们首选;
二．图纸比例：在图名旁边标出1:3，表示图上(打印后的图纸)量取1mm；代表实际 3mm ; 三．打印比例：在CAD上绘制长594 ×宽420一个图框包括里面的图形，打印在一张297mm ×210mm 的A4的图纸上，那打印比例是1:2；
设计行业
A3 420×297 840×594 1260×891 1680×1188 2100×1485 2520×1782 4200×2970 6300×4455 8400×5940 10500×7425 12600×8910 16800×11880 21000×14850 25200×17820 33600×23760 42000×29700 63000×44550 84000×59400 105000×74250 126000×89100 147000×103950 168000×118800 189000×133650 210000×148500 420000×297000
A4 297×210 594×420 891×630 1188×840 1485×1050 1782×1260 2970×2100 4455×3150 5940×4200 7425×5250 8910×6300 11880×8400 14850×10500 17820×12600 23760×16800 29700×21000 44550×31500 59400×42000 74250×52500 89100×63000 103950×73500 118800×84000 133650×94500 148500×105000 297000×210000

CAD三视图的画法PPT课件

CAD三视图的画法PPT课件
2、P18、A1 3、P19、A6 4、P19、B1
探究：P11课本
精选PPT课件
16
俯视图方向
返回
侧视图方向
高平齐,
正视图
长
俯视图
长对正,
高
侧视图
宽 宽相等.
精选PPT课件
正视图方向
画 一 个 物 体 的 三视图时,正视图, 侧视图,俯视图所 画的位置如图所 示,且要符合如下 原则:
17
六棱锥
小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
精选PPT课件
11
简单组合体的三视图
例3：画出下面几何体的三视图。
精选PPT课件
12
简单组合体的三视图
正视图
侧视图
俯视图 注意：不可见的轮廓线，用虚线画出。
精选PPT课件
13
简单组合体的三视图
14正视图侧视图俯视图简单组合体的三视图15三视图正视图从正面看到的图侧视图从左面看到的图俯视图从上面看到的图画物体的三视图时要符合如下原则
三视图的画法
精选PPT课件
1
苏－27战机三视图
精选PPT课件
2
从上面看到的图
从左边看到的图
三视图：我们从不同的 方向观察同一物体时， 可能看到不同的图形。 其中，把从正面看到的 图叫做正视图，从左面 看到的图叫做侧视图， 从上面看到的图叫做俯 视图。三者统称三视图。
精选PPT课件
从正面看到的图
正视图 侧视图
俯视图Байду номын сангаас
3
俯视图方向
三视图的作图步骤
侧视图方向
1.确定正视图方向
2.布置视图

新员工培训课程《三视图及基础识图》ppt课件

新员工培训课程《三视图及基础识图》ppt课件
你能说出下面这个几何体的三视图吗？
正视图 （ ） 左视图 （ ） 俯视图 （ ）
BB
C
A
B
C
2019
-
30
新员工入门培训课程---《三视图及基础识图》
七、探究—你能根据三视图还原实物吗？
（1）用小立方块搭出符合下列三视图的几何体
主视图
左视图
俯视图
2019
正确
-
错误
31
新员工入门培训课程---《三视图及基础识图》
成功的基础在于好的学习习惯
The foundation of success lies in good habits
33
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
2019
-
1
新员工入门培训课程---《三视图及基础识图》
一、常见的投影 投影法分类:
中心投影法 投影方法
平行投影法
斜投影法 正投影法
2019
-
2
新员工入门培训课程---《三视图及基础识图》
中心投影法
投射中心 物体
投影面
投射线 投影物体位Biblioteka 改变， 投影大小也改变2019
-
3
新员工入门培训课程---《三视图及基础识图》
V
高 平 齐
长对正
H
W
高 平 齐
宽相等

CAD三视图的画法解析

CAD三视图的画法解析
长对正,
高平齐,
宽相等.
第16页/共17页
感谢您的观赏！
第17页/共17页
例3：画出下面几何体的三视图。
简单组合体的三视图
第11页/共17页
正视图
侧视图
俯视图
简单组合体的三视图
注意：不可见的轮廓线，用虚线画出。
第12页/共17页
正视图
侧视图
俯视图
简单组合体的三视图
第13页/共17页
小 结
三视图正视图——从正面看到的图侧视图——从左面看到的图俯视图——从上面看到的图画物体的三视图时,要符合如下原则:位置：正视图 侧视图 俯视图大小：长对正,高平齐,宽相等.挑战“自我”,提高画三视图的能力.
侧面看:长方体 等腰三角形 圆
上面看: 圆 圆 圆
你能画出各物体的三视图吗?
第4页/共17页
正视图
侧视图
俯视图
老师提示:画锥体的三视图要注意！
正视图
侧视图
俯视图
圆柱,圆锥三视图
第5页/共17页
老师提示:画三视图要认真准确
正视图
侧视图
俯视图
球的三视图
第6页/共17页
长方体
圆台
练习一： 画出下列基本几何体的三视图
六棱锥
第7页/共17页
长方体
正视图
侧视图俯视图Leabharlann 第8页/共17页圆台
正视图
侧视图
俯视图
第9页/共17页
六棱锥
小结：若相邻的两平面的相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。
六棱锥的三视图
第10页/共17页
5.检查
2.布置视图
长对正、高平齐、宽相等

三视图及其画法ppt课件

三视图及其画法ppt课件

高平齐
长对正
宽相等
三视图的投影规律： 主、俯视图长对正； 主、左视图高平齐； 左、俯视图宽相等。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
小结
反馈
1、三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图
圆柱
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
画出下图的三视图：
主视方向
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
积聚性 物体上的平面(或直线)，
与投影面垂直时，它的投 影积聚为一直线(或一点)。
收缩性 物体上的平面(或直线)， 与投影面倾斜时，它的投 影缩小(或缩短)。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
5、三视图的投影规律：
主视图 上
左视图 上
左
右后
前
下
下
后
左
右
前 俯视图
注意： 左视图的宽是水平尺寸，而俯
视图的宽是竖直尺寸
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

AutoCAD绘图电子讲稿PPT课件

5
§17-1 计算机绘图及AutoCAD简介
一、计算机绘图简介
• 计算机图形学是近五十年来随着计算机科学技术的 发展而产生的一门新兴学科。
• 它是计算机辅助设计CAD和计算机辅助制造CAM 的重要组成部分。
• 应用范围广泛：不仅应用在机械、建筑、电子、航 空、服装、石油、汽车设计与制造等行业，而且在 地理（质）学、计算机动画设计、仿真模拟及计算 机辅助教学等领域也有大规模的应用。
10
§17-1 计算机绘图及AutoCAD简介
二、AutoCAD 绘图系统概述
其余
AutoCAD是美国Autodesk公司于1982年首 次推出的交互式绘图软件，经过这些年来的发展， 其版本由最初的 AutoCAD R1.0开始，发展到现 在的AutoCAD 2007 。其功能日趋完善、使用 愈加方便，从简单的二维绘图发展到集二维绘图、 三维实体造型设计、真实感立体显示及通用数据 库管理于一体的高级绘图软件。
•F11—切换目标捕捉点自动跟踪功能
14
§17-1 计算机绘图及AutoCAD简介 六、Auto CAD的基本概念
• 1．Auto CAD图形 • 2．坐标系统 • 3．绘图单位 • 4．Auto CAD的实体 • 5．图形极限、图形范围及显示范围
15
§17-1 计算机绘图及AutoCAD简介 七、Auto CAD命令输入方法
•F1—帮助键 •Esc—取消或中断命令 •F2—文本窗口与图形窗口切换键 •绝大多数情况下，空格键=回车键
•F3—切换自动目标捕捉状态（OSNAP）
•F4—切换数字化仪状态
•F5—切换等轴测面的各方式
•F6—切换坐标显示状态
•F7—切换栅格显示状态
•F8—切换正交状态

机械制图之三视图基础培训实用PPT解析课件


1 什么是三视图
目录 2
CONTENTS
3 秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
三视图的应用
什么是三视图
机械制图之三视图基础培训
PART 01
秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
三视图讲解
机
械
制
图
之
三
视
图
基
础
培训 秋天，漫步花园。万树枯竭，唯独菊 花一枝 独秀， 我们在 花园中 尽情漫 步，菊 花慷慨 大方地 送上淳 朴的花 香。小 动物们 无暇顾 及这这 菊花的 幽香， 而忙着 去采集 过冬的 食物， 为度过 难熬的 冬天而 忙碌着 。小松 鼠将食 物藏在 树洞中 ，熊将 自己缩 成一团 ，熟睡 起来， 青蛙也 躲在了 自己的 洞中， 不再出 来演唱 自己那 洪亮的 歌声。
视图--能反映物体的上面形状，从物体的左面向右面 投射所得的视图称左视图(侧视图)--能反映物体的左 面形状，还有其它三个视图不是很常用。三视图就是 主视图(正视图)、俯视图、左视图(侧视图)的总称。

三视图培训ppt课件


05
实际案例分析与讨论
案例一：简单零件三视图识别与绘制
视图选择
根据零件形状和复杂程度 ，选择主视图、俯视图和 左视图等合适视图。
视图布局
合理安排各视图位置，保 持视图间投影关系正确， 便于看图和理解。
尺寸标注
完整、清晰、合理地标注 零件各部分尺寸，包括定 形尺寸、定位尺寸和总体 尺寸。
案例二：复杂零件三视图识别与绘制
断面图概念及应用场景
01
02
03
断面图概念
假想用剖切面将机件的某 处切断，仅画出该剖切面 与机件接触部分的图形称 为断面图。
应用场景
当机件上某一局部的断面 形状需要表达，而又不必 画出整个机件时，可采用 断面图来表达。
绘制技巧
选择合适的断面位置，使 得断面能够清晰地表达机 件的局部形状；标注断面 图的名称和投影方向。
剖视图概念及应用场景
剖视图概念
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投射所
得的图形称为剖视图。
应用场景
当机件的内部结构形状较复杂，用 视图不易表达清楚时，常采用剖视 图来表达机件的内部结构形状。
绘制技巧
选择合适的剖切位置，使得剖切后 能够清晰地表达机件的内部结构； 标注剖切符号和剖切线，标明剖视 图的名称和投影方向。
检查视图中的图线是否 正确，是否符合国家制 图标准的规定。
检查视图中的尺寸标注 是否齐全、清晰、合理 。
修正发现的错误，确保 三视图的准确性和完整 性。
03
常见几何体三视图绘制技巧
长方体、正方体等规则几何体
观察分析
首先确定长方体或正方体的摆放位置，分析其三个 面的形状和大小。

三视图课件


注意事项
(1) 线宽 ——细实线 (2) 间距 ——相等 (3) 倾斜角度
同一立体不同剖视 图上的剖面线应：
方向一致、 间距一致、 倾斜角度一致。
A－A
标注要素
(1)剖切位置——点画线 粗短横
(2)投影方向——箭头 (3)视图名称——大写字母
A
A
① 剖切是一种假想，其它视图仍应完整画出，并可取剖视。
② 在剖视图上已经表达清楚的结构,在其它视图上此部分 结构的投影为虚线时,其虚线省略不画。
③ 剖切面后方的可见部分要全部画出。
练习一
练习二
工程制图
主视图
左视图 俯视图
主视图 俯视图
左视图
视图表达的缺点
主视图中虚线较多
(1)影响读图 (2)影响尺寸标注
剖 切 平 面
投
影
剖
面
切
平
面
剖视图
视图
属材料
非金属材料
（通用剖面符号）
砖
绕圈绕组元件
注意事项
(1) 线宽 ——细实线 (2) 间距 ——相等
(3) 倾斜角度
注意事项
(1) 线宽 ——细实线 (2) 间距 ——相等 (3) 倾斜角度
