三视图课件(汇总版)

正面
一个物体在三个投影面内同时进行 正投影，分别： 在正面得到的由前向后观察物体 的视图，叫主视图（从前面看）； 在水平面内得到的由上向下观察物 体的视图，叫俯视图（从上面看） ；
在侧面内得到由左向右观察物体的 视图，叫左视图（从左面看）
一起来学习简单物体的三视图吧！
1.三视图
从左面看
从上面看 主视图 左视图
A.5 B.6 C.7 1 D.8
1 1
2 2 1
用小立方块搭出符合下列三视图的几何体：
主视图
左视图
俯视图
下列是一个物体的三视图，请描述出它的形状
主视图
俯视图
左视图
主视图
俯视图
左视图
探究
主视图
根据三视图摆出它的立体图形
左视图
俯视图
做一做：由几个相同的小立方块搭成的几何体的 俯视图如图所示。方格中的数字表示该位置的小 方块的个数.请画出这个几何体的三视图。
主视图
正面
俯视图
如右图： 将三个投影面展开在一个平面内，得到这个 将三个投影面展开在一个平面内，得到一张三视图。 物体的一张三视图.
从正面看
2、三视图的位置规定：
主视图 左视图
主视图要在左上边 它的下方应是俯视图 左视图坐落在右边
俯视图
3.三视图的对应规律
主视图和俯视图 ----长对正
主视图和左视图 ----高平齐
（1）
（2 ）
（3 ）
（4）
由图想物——利用正方体组合提升空间想象力
用小正方体搭一个几何体，它的主视图 和俯视图如图所示，最多要多少个小正方体 最少呢？
主视图
俯视图
6、右图是由一些相同的小正方体构成的几何 体的 三视图，则构成这个几何体的小正方体 的个数是【 】 A.5 B.6 C.7 D.8
例 1：
画出下面一些基本几何体的三视图：
圆柱 （1）
正三菱柱 （2）
球 （3）
你会画圆柱的三视图吗？试一试吧！
演示
圆柱的三视图：
主视图
左视图
俯视图
三菱柱的三视图：
可见轮廓线用 粗实线绘制
球的三视图：
主视图
左视图
俯视图
例2:画出下图支架的三视图（支架的两 个台阶的高度和宽度都是同一长度.）
正视图（ 左视图 （ 俯视图 （
A） A
B
）
）
A
B
C
试一试：
• 1、如下图几何体，请画出这个物体的三种视图。
主视图 主视图 主视图 主视图
左视图 左视图 左视图 左视图
俯视图 俯视图 俯视图 俯视图
9.下面所给的三视图表示什么几何体?
圆锥
例4 根据三视图说出立体图形的名称
例5 根据物体的三视图，描述物体的形状.
1Leabharlann 3 2用小正方体搭一个几何体，它的主视图 和俯视图如图所示，最多要多少个小正方体？ 最少呢？
1 1 1 1 1 1 2 3
主视图 ∴最小为11 俯视图
由物知图——利用正方体组合提升空间想象力 如图都是由7个小立方体搭成的几何体，从不 同方向看几何体，分别画出它们的主视图、左视 图与俯视图，并在小正方形内填上表示该位置的 小正方体的个数.
俯视图
高平齐
主视图 高 左视图
长对正
长
宽
宽
俯视图和左视图 ----宽相等
宽相等
试一试：你能画出正方体和的三视图吗？
想一想,再动手画一画：
高平齐
主视图
左视图
长对正
宽相等
俯视图
4、三视图的画法：
（1）先画主视图； （2）在主视图正下方画出俯视图,注意与 主视图“长对正”；
（3）在主视图正右方画出左视图，注意 与主视图“高平齐”，与俯视图“宽相等”； （4）看得见部分的轮廓线画成实线，而 看不见部分的轮廓线画成虚线.
圆锥的三视图：
主视图
左视图
点不要漏画哦！
俯视图
挑战自我
画出如图所示四棱锥的三视图。
四菱锥的三视图：
正视图
左视图
俯视图
我相信你一定能 画出这个复杂几 何体的三视图！
随堂练习
• 1找出图中每一物品所对应的主视图。
（A）
（B）
（C）
（D）
正视图 （
B
B C
）
左视图 （
）
俯视图（
）
A
B
C
考考你
3.右图是由一些相同的小正方体构成的几何体的三视图，则 构成这个几何体的小正方体的个数是【 D 】 A.5 B.6 C.7 D.8
1 1 2 1 2 1
下列是一个物体的三视图，请描述出它的形状
主视图
左视图
俯视图
我思我进步
(2).右图是由一些相同的小正方体构成的几何 体的三视图，则构成这个几何体的小正方体的 个数是【 D 】
练习
根据几何体的三视图画出它的表面展开图：
实 物
展 开 图
课堂练习
12.如下图，是由一些相同的小正方 体构成的几何体的三视图，请问这几 A 何体小正方体中的个数是——— 。
主视图
左视图
1
1
俯视图
2
A. 4 B. 5 C. 6 D. 7
我思我进步 2.下列命题正确的是【 C 】 A、三视图是中心投影 B、小华观察牡丹花，牡丹花就是视点 C、球的三视图均是半径相等的圆 D、阳光从矩形窗子里照射到地面上得到的光区仍是矩形
解: 如图是支架的三视图
例3:右图是一根钢管的直 观图,画出它的三视图.
解:如图是钢管的三视图,其中的虚线表示 钢管的内壁.
小结
反馈
三视图
1、三视图：主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 2、画物体的三视图时,要符合如下原则: 位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等. 虚实:在画图时,看的见部分的轮廓通常画 成实线,看不见部分的轮廓线通常画成虚线.
26.2 三视图
你能说出这三个 视图分别是从哪 个方向观察这本 书得到的吗？
当我们从某一个角度观察一个物体时, 所看到的图象叫做物体的一个视图
为了全面反映物体形状，在生活中我们应从不同 角度，多个视图去反映物体的形状。

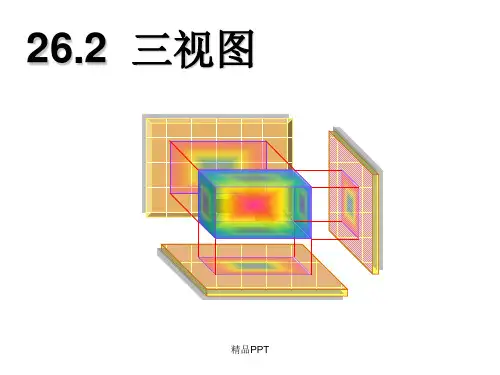

我们用三个互相垂直 的平面（例如：墙角处 的三面墙面）作为投影面 其中：正对着我们的叫正面， 正面下方的叫水平面， 右边的叫做侧面。
