江苏省盐城市大丰市万盈第二中学九年级物理上册《第13章 电路初探》课时作业1(无答案) 苏科版

初中物理学习材料第十三章电路初探一、初识家用电器和电路【基础训练】1．干电池和蓄电池对外供电是将_______能转化为_______能；蓄电池充电时是将_______能转化为_______能。

2．如图所示是家用手电筒的剖面图，在手电筒的电路中，_______是它的电源，_______是它的开关，_______是它的用电器，_______是它的导线，请画出它的电路图。

3．如图所示，当开关S1、S2断开时，电路处于_______状态；当开关S1闭合、S2断开时，电路处于_______状态；当开关S1、S2都闭合时，电路处于_______状态。

4．一本介绍用电常识的书中列出了白炽灯的常见故障与检修方法，如表格所述，造成此“灯泡不亮”故障的共同原因是电路中出现了( )A．短路B．通路C．断路D．有的断路，有的短路5．下列器件中不属于用电器的是( )6．在使用电池作电源时，不能用导线把电池两极直接连接起来，因为这样( ) A．电路不通B．有触电的危险C．电路中的电流很小，用电器无法工作D．会在导线中产生很大的电流，烧坏电池7．用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为其中不能使小灯泡发光的是( )8．在连接电路的过程中，下列哪个步骤是不必要的( )A．开关应是断开的B．连接电路时，一定要从电源正极出发，直至电源负极C．为保持各连接点接触良好，各接线柱要顺时针拧紧D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路9．如图所示，关于手电筒中金属弹簧的说法中正确的是( )A．金属弹簧可以改为塑料弹簧B．金属弹簧将弹性势能转化为电能C．金属弹簧将电能转化为光能D．利用金属弹簧的弹性和导电性防止电路接触不良，造成断路10．根据图中标出的电流方向，将电池组和电灯的符号分别填入电路中甲、乙两处，使电路完整且正确。

【提优拔尖】11．用_______符号表示电路_______的图，叫做电路图。

L 2甲 乙 丙L 1第13章 电路初探本章复习本章题型归结：本部分是电学的基础，是进一步正确认识和理解欧姆定律、电功、电功率的前提性知识，掌握好本部分内容，对后续的电学学习能起到一个铺设台阶的作用．本部分主要学习电路的基本知识，电流的形成和电流表的使用，串、并联电路的电流特点，电压的形成和电压表的使用，串、并联电路的电压特点以及生活中简单电路的设计．本章涉及的题型主要是选择题（如题2、7、12）、填空题（如题1）、实验探究题（题4、9、13、15、16）、作图题（题14）等。

本章典型例题1C 如图是某同学实验时的实物电路。

已知图中甲、乙、丙是三个电表，且连接无误。

当他接通开关S 后，发现灯L 1、L 2均正常发光。

可以判定甲是表、乙是表、丙是 表。

命题意图 考查学生利用电路有关知识辨别电路及电表的能力。

思路点拨 由于接通开关S 后，灯L 1、L 2均正常发光，如果灯L 1、L 2串联，电流经过甲电表、L 1、L 2、丙电表、开关到电源的负极，丙只能是电流表，但L 2将被短路，所以灯L 1、L 2只能并联，甲在干路上，可以确定甲、乙是电流表，丙是电压表。

全程精解电流表、电流表、电压表。

误区分析误解为电流表、电压表、电流表。

原因是把灯L 1、L 2的连接看成是串联了。

变形一 如图所示，请把电流表或电压表的符号填入＂O ＂内，要求两只小灯泡组成串联电路。

思路点拨 由于要求两只小灯泡组成串联电路，所以乙应与两灯串联，甲、丙分别与两灯以及L 2并联。

全程精解乙是电流表，甲、丙都是电压表。

2C 在图示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

过了—会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是( )A ．电阻R 一定断路B ．电阻R 一定短路甲乙丙C．灯L的亮度可能不变 D．灯L可能变亮。

命题意图考查学生辨别简单电路故障的能力。

思路点拨灯泡和电阻串联在电路中，电压表测电阻R的电压，如果电流表示数变大，电压表示数变小，则R短路，灯泡变亮，而L短路不可能，因为如果那样的话，电压表示数将变大，与电源电压相同；如果电流表示数变小，只有电路断路，电压表示数变大，则可以肯定R断路，电压表串联在电路中，灯泡熄灭。

电路初探综合检测（一）1．A 在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，原因是（）A．梳头时，空气进入头发B．头发和梳子摩擦后，头发带同种电荷相互排斥C．梳子对头发有力的作用D．梳头时，头发的毛囊会收缩2．A 为帮助触电者脱离电源，下列物体中，不可借助的是（）A．晒衣服的钢管B．塑料扫把杆C．干燥的木质拖把杆D．玻璃纤维钓鱼竿3．B 关于导体和绝缘体，下列说法错误的是（）A．导体容易导电，是因为导体中有大量的自由电子B．通常情况下，塑料、玻璃、汽油都是绝缘体C．绝缘体内缺少自由电荷，所以不容易导电D．好的导体和绝缘体都是重要的电工材料4．B 如图所示，玻璃加热到红炽状态时，小灯泡发光。

这表明_____________之间没有绝对的界限。

5．B 用丝绸摩擦过的玻璃棒先后去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

由此我们可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电6．B 如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。

7．C 假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台周围踏板下面的开关S1，报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发藏在古董底部的开关S2，报警铃也会响起。

爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（）A．踩踏板时S1闭合，取古董时S2闭合B．踩踏板时S1闭合，取古董时S2断开C．踩踏板时S1断开，取古董时S2断开D．踩踏板时S1断开，取古董时S2闭合8．C 科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。

在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极。

那么，苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。

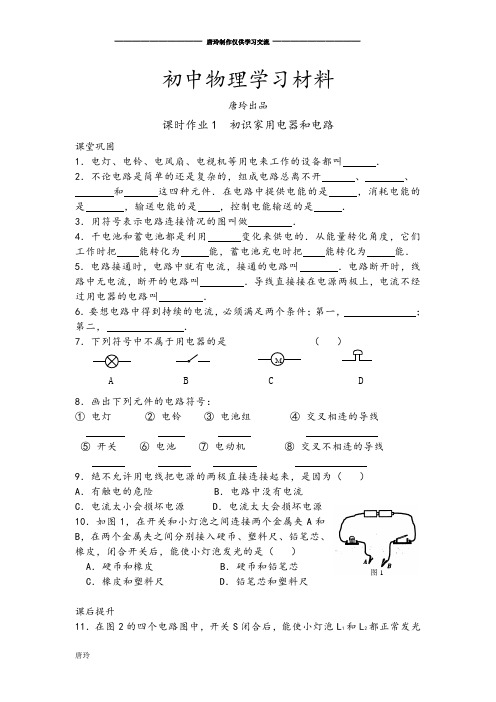

初中物理学习材料唐玲出品课时作业1 初识家用电器和电路课堂巩固1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．3．用符号表示电路连接情况的图叫做．4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．7．下列符号中不属于用电器的是（）8．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线9．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险 B．电路中没有电流C．电流太小会损坏电源 D．电流太大会损坏电源10．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮 B．硬币和铅笔芯C．橡皮和塑料尺 D．铅笔芯和塑料尺课后提升11．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光MA B C D图1的图是 （ ）12．指出下列电路图的错误：① ② ③13．请画出如图3的实物电路的电路图．14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．初中物理试卷灿若寒星制作L 1 L 2 S L 1 L 2 S L 1 L 2 S L 1 L 2 S B ． C ． D ．图2 图3 图4。

电路初探单元综合练习一、单选题1．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响．图中符合要求的电路图是（）A．B．C．D．2．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的3．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是（）A．B．C．D．4．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B．C．D．5．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．6．如图所示，与实物图一致的电路图是（）A．B．C． D．7．某定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的。

当设定起爆时间一到，定时开关S会自动断开，起爆器有电流通过就会引爆炸弹。

苏科版物理九年级上册第十三章电路初探（提升篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

苏科版九年级上册物理第十三章电路初探练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）a）所示电路，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为（）A. 7V 1.4VB. 4V 1.4VC. 5.6V 1.4VD. 5.6V 5.6V2.图所示电路中，当开关S闭合后，两个灯泡为串联关系的是A. B. C. D.3.下列用电器正常工作时电流最接近3A的是A. 节能灯B. 电饭锅C. 电视机D. 电热水器4.如图所示，L 1 和L 2 是两只相同的灯泡，当开关S闭合后，电流表的示数A. A 1 的示数为零，A 2 的示数变大B. A 2 示数是A 1 的两倍C. A 1 的示数不变，A 2 的示数变大D. A 1 和A 2 的示数相等5.如图所示，比较A、B、C三处的电流大小，其中正确的是（）A．I A+I B＜I C B．I A+I B＞I CC．I A+I B=I C D．I A=I B=I C6.导体和绝缘体的区别在于A. 导体中有电子，绝缘体中没有电子B. 导体中有电荷，绝缘体中没有电荷C. 导体中有能自由移动的电荷，绝缘体中没有电荷D. 导体中有自由电荷，绝缘体中几乎没有自由电荷7.如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路8.图所示电路与的实物图相符的是A. B. C. D.9.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中A. 电子移动的方向由A到BB. 电流方向由A到BC. 有电流但方向无法确定D. 始终无电流第II卷（非选择题）二、填空题表指针均指在零刻度线处。

13章电路初探综合练习一、选择题1．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于电路元件中的A．电源B．开关C．电阻D．导线2．在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（）A．B．C．D．3．如图所示，闭合开关S后，两个小灯泡L1、L2串联的是（）A．B．C．D．4．如图所示，林芳自制了一个柠檬电池，当她把一个小灯泡接入电路时，发现小灯泡发出了微弱的光，则下列说法中错误的是（）A．柠檬相当于电源，作用是向电路中提供电能，在此过程中将化学能转化为电能B．铜棒和锌棒相当于电源的两极C．灯泡是用电器，其作用是将电能转化为光能和内能D．该电路是一个完整的电路5．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等6．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是A．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风7．如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是（）A．2∶3 B．3∶1 C．1∶2D．2∶18．如图所示，将开关S闭合，灯L1和灯L2均发光，且L1比L2亮。

关于通过A、B、C三个位置的电流IA、I B、I C的大小关系，下列说法正确的是（）A．I A>I B B．I B>I CC．I A=I C D．I A=I B+I C9．图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是A．通过灯L1的电流为0.6A B．通过灯L1的电流为0.4AC．通过电路总电流为0.8A D．通过灯L2的电流为0.4A10．如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（）A．UAB ＞UBCIAB＝IBCB．UAB ＜UBCIAB＝IBCC．UAB ＞UBCIAB＜IBCD．UAB ＝UBCIAB＜IBC11．如图所示电路中，电源两端电压恒为6V，电阻R1的阻值为10Ω，电阻R2的阻值为5Ω。

苏科版九年级上册物理第十三章电路初探检测题（WORD版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

苏科版九年级物理上册第十三章电路初探（提升篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。
