《螺丝基础知识》PPT课件

《螺丝基础知识》PPT课件

• 钻尾螺丝：牙山角度为60 度±5 ，尾部针对不同规格的产品选用不同
型号的夹尾针
.
6
.
7
组合表示法
PM
PT
PB
PA
PWA
PWB
BM
BA
OA
KT
FM
CA
.
8
材料
• 一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
• （一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以 及合金钢。
.
3
紧固件的分类
1.螺栓
4.螺母 7.垫圈 10.铆钉
2.螺柱 5.自攻螺钉 8.挡圈 11.组合件
3.螺钉 6.木螺钉 9.销 12.焊钉
.
4
.
5
螺丝牙型
• 一.机械螺纹
• （一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺 距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
• （二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
1 2 3 4 5— 6— 7
标记中各项表示的内容说明：
1、紧固件名称
2、紧固件标准编号
3、紧固件形式
4、紧固件规格、精度
5、紧固件型式与尺寸的其他要求
6、紧固件性能等级或材料和热处理
7、表面处理
.
12
紧固件的标记示例
• 螺纹规格d=M12、公称长度L=80mm、性能待级为8.8级、镀锌纯化、 A级的六角头螺栓的完整标记为： 螺栓 GB5782—86 M12×80-8.8-zn·D
• 镀黑内六角机丝1/4-20*1”
表面处理—头型—牙型—直径—牙—长度
• 镀镍六角螺母M3
• 镀白垫片3*10*0.8

螺丝基础知识

螺丝基础知识

2022/10/18
7
常见的牙型图例：
2022/10/18
8
螺丝型号：
自攻类:
◆圆头自攻螺丝PA ◆圆头割尾自攻螺丝PT
◆圆头平尾自攻螺丝PB ◆圆头带介自攻螺丝PWA
◆圆头带介平尾自攻PWB
◆圆头带介割尾自攻PWT
◆沉头自攻螺丝KA
◆沉头平尾自攻螺丝KB
◆沉头割尾自攻螺丝KT
◆半沉头自攻螺丝OA
2022/10/18
25
二、碾牙（搓牙）
❖ 一、目的： 将已成型的半成品辗制或攻丝以达到所需的螺纹。实用上针对螺栓（螺丝）
称为辗牙（搓牙），螺帽称为攻牙。
❖ 二、辗牙（搓牙）： 辗牙即是将一块牙板固定，另一块活动牙板带动产品移动，利用挤压使产品
产生塑性变形，形成所需螺纹。
2022/10/18
26
三、品质控制
2022/10/18
4
常见螺丝的槽型
❖ 十字槽 ❖ 一字槽 ❖ 十一字槽 ❖ 内梅花（星型） ❖ 外梅花 ❖ 内六角 ❖ 外六角
2022/10/18
5
常见的头型图例： 常见的槽型图例：
2022/10/18
6
常见的螺丝牙型：
❖ A牙：尖尾（尖尾自攻） ❖ B牙：粗牙（平尾自攻） ❖ M牙：机械牙（细牙） ❖ S牙：双丝牙 ❖ T牙：介角（缺口） ❖ 三角牙：（常用于攻铁板）
8.50-10.50 8.00-10.00 10.00-14.00
Cr
17.00-19.00 18.00-20.00 16.00-18.00
MO
2.00-3.00
CU
2.00-2.50
2.00-4.00
2022/10/18

螺丝基础知识培训

螺丝基础知识培训

1 螺丝基础知识培训第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8¢¢×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4¢¢以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A 级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：1B 2B 3B 内螺纹基本中径3A 外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

《螺丝知识培训》

《螺丝知识培训》
.
螺纹的要素【螺旋升角】2
规格 M2*0.4P M2.5*0.45P M3*0.5P M3.5*0.6P M4*0.7P M4.5*0.75P M5*0.8P M6*1.0P
螺旋升角 4°11′ 3°43′ 3°24′ 3°31′
3°35.8′ 3°24′ 3°15′ 3°24′
斜牙
.
螺纹形状（常用种类）
三角牙B型（B-C）为单线，P型（B-2C）为双线。
单线
双线
.
线数问题
问题1：高低牙是单线还是双线？
问题2：以下螺丝中哪些是单线，哪些是双线？
1
2
3
4.
5
6
7
8
螺纹的要素【螺距和导程】1
相邻两牙在中径线上对应两点间的轴向距离称为螺 距（也叫牙距）；同一条螺旋线上对应两点间的轴 向距离称为导程。
组合垫圈
规格名称： PW3M4*28*10 Cr+3ZnC
.
Screw规格名称的解释『一』
PW3M4*28*10 Cr+3ZnC
➢“P”表示什么意思？ ➢“W3”表示什么意思？ ➢“M”又是什么意思呢？
.
Screw规格名称的解释『二』 “P”
表示screw的头型。
P即盘头。
. PW3M4*28*10 Cr+3ZnC
➢Type 5:外齿垫加平垫组合
; 英文名：
External Toothed Lock Washer and Flat
Washer;
.
垫圈组合C
➢Type 6: Spring Washer;
; 英文名：Conical
➢Type 7:
; 英文名：Conical
Toothed Lock Washer;来自M2.60.45

螺钉基础知识

螺钉基础知识

6、螺钉的表面处理
1螺丝一般都需要经过表面处理，螺丝表
面处理的种类很多，一般常用的有电镀、
氧化、磷化、非电解锌片涂层处理等。但
是，电镀紧固件在紧固件的实际使用中占
有很大的比例。尤其在汽车、拖拉机、家
电、仪器仪表、航天航空、通讯等行业和
领域中使用更为广泛。然而，对于螺纹紧
固件来说，使用中不仅要求具有一定的防
种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该
螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹
，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度
为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区
1039，40ACR等。主要用于8级螺母、8.8级螺栓及8.8级内六角产品。 • 3、高碳钢C%>0.45%。目前市场上基本没使用 • 4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，
10B38。芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。 • （二）不锈钢。 • 主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2，A4
2、螺钉分类
螺钉按螺牙可分为：机牙、自攻牙、木 牙。 1、机牙螺钉：用于一个有螺纹孔的零件，或与螺母配合使用，便于拆卸。
2、自攻螺钉：螺杆上的螺纹为专用的自攻螺钉用螺纹。用于紧固连接铁板塑料，使 之成为一件整体，构件上需要事先制出小孔，由于这种螺钉具有较高的硬度 （≥HRC45） ，可以直接旋入构件的孔中，使构件中形成响应的内螺纹。 3、木螺钉：螺杆上的螺纹为专用的木螺钉用螺纹，可以直接旋入木质构件（或零件） 中，用于把一个带通孔的金属（或非金属）零件与一个木质构件紧固连接在一起。

螺丝培训教材(doc).doc

螺丝培训教材(doc).doc

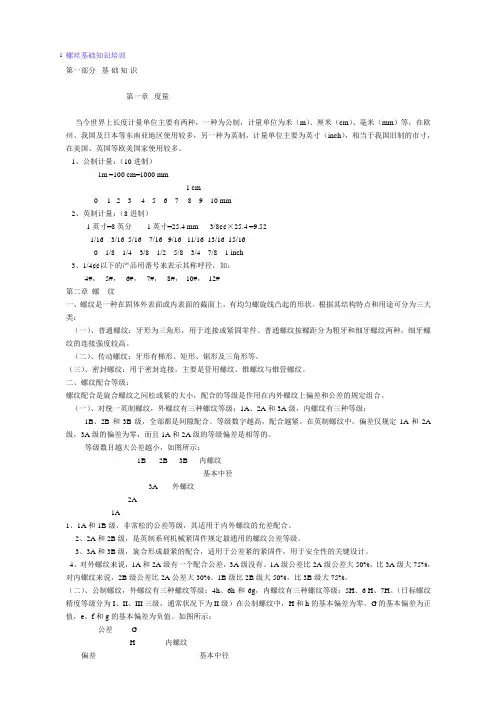

螺丝培训教材第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：径1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

螺丝知识培训PPT课件

螺丝知识培训PPT课件

凸缘
W ➢ W表示带凸缘或法兰面;
➢ W(陷面)表示带陷面凸缘.
20
CHENLI
2021/3/7
Screw规格名称的解释『四』
“M”
表示screw的【螺纹部分】， 字母“M”表示 该螺纹类型是机械牙。
PW3M4*28*10 Cr+3ZnC
21
CHENLI
2021/3/7
螺纹的五个基本要素
➢ 牙型 ➢ 螺纹的直径（大径、中径、小径） ➢ 线数（n） ➢ 螺距（P）和导程（L） ➢ 旋向
Screw 基础知识入门培训
1
2021/3/7
CHENLI
拓邦螺丝标注方法
1、槽型
(非标准或必要 时标注)
2、热处理
3、头型
4、牙型
5、规格x杆长/螺纹长x凸缘直径
6、螺纹数
(非单线时标注)
7、螺纹型
(8、特记事项)
9、材质
(非低碳钢时 标注)
10、表面处理
注：本标注仅适用于本公司
2
CHENLI
详细说明
;英文名：
16
CHENLI
2021/3/7
垫圈组合B
➢Type 4: W3弹垫加平垫组合
; 英文
名:Spring Washer and Flat Washer;
➢Type 5:外齿垫加平垫组合
; 英文名：
External Toothed Lock Washer and Flat
Washer;
17
CHENLI
Cross-recessed；日文名：プラマイ付き。
➢Type 4: 内六角槽 符号：“HS”,英文名:Hexagon
Head；日文名：6角穴付き。

《螺丝基础知识培训》PPT课件

《螺丝基础知识培训》PPT课件

加工，正火后，钢材具有等轴状细晶粒。
•
2、淬火：将钢体加热到850℃左右进行淬火，淬火介质可根据钢件尺寸
大小和该钢的淬透性加以选择，一般可选择水或油甚至空气淬火。处于淬火
状态的钢，塑性低，内应力大。
•
3、回火：
•
（1）、为使钢材具有高塑性、韧性和适当的强度，钢材在400-500℃左
右进行高温回火，对回火脆性敏感性较大的钢，回火后必须迅速冷却，抑制
• 2、螺杆尺寸
• 螺纹长度 • 螺杆长度
• 3、螺纹
• 螺纹规
可整理ppt
27
性能检验-硬度
可整理ppt
28
性能检验- 抗拉强度
• 定义： – 螺栓在拉伸断裂前所能够承受的最大拉应力。
可整理ppt
29
可整理ppt
30
性能检验-破坏扭矩
• 定义： – 在不考虑其它力影响前提下，将螺栓拧断的最大力矩
15
螺栓生产常用材料
目前市场上标准件主要有碳钢、不锈钢、铜三种材料。 （一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。
1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。 主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材 料。） 2、中碳钢0.25%<C%≤0.45% 国内通常称为35号、45号钢，国外基本称为1035， CH38F，1039，40ACR等。主要用于8级螺母、8.8级螺栓及8.8级内六角产品。 3、高碳钢C%>0.45%。目前市场上基本没使用 4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、 SCM435，10B38。芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、 Cr、Mo。 （二）不锈钢。性能等级：45，50，60，70，80

螺栓基础知识

螺栓基础知识

2.螺栓按头部形状分：有六角头的，圆头的，方形头的，沉头的等等。
3.螺栓按长度分为全螺纹和非全螺纹两类。
4.按螺纹的牙型分为粗牙和细牙两类，粗牙型在螺栓的标志中不显示。 粗牙和细牙的区别： ➢ 螺距大小不同，粗牙螺距大，细牙螺距小； ➢ 细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动的地方。 ➢ 细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄
增加II型螺母的目的有两个： 通过增加螺母的高度得到一种不需热处理的、比较低廉的螺母。因为D≤M16 的8级I型螺母不需进行热处理，故在8级螺母中，只有D>M16~39的规格才用2 型螺母， 显然不用热处理的I型螺母达不到9级螺母的机械性能要求。 规定II型螺母的另一个目的时获得韧性更好的12级螺母。由于螺母的高度增加， 在较低的淬火回火硬度下就可以达到保证应力指标，故增加了螺母的韧度。 按牙距分类：标准牙、正规牙、细牙、极细牙和反牙。 按材质分类：不锈钢六角螺母和碳钢六角螺母、铜六角螺母、铁六角螺母。 按厚薄分类：六角厚螺母和六角薄螺母。 按使用方法分类：热熔铜螺母、热压铜螺母、嵌入式铜螺母及超声波铜螺母。
6.普通螺栓按照制作精度可分为A、B、C三个等级，A、B级为精制螺栓， C级为粗制螺栓。 普通螺栓，我们一般指的是低强度等级要求的螺栓，一般情况下是4.8级 的普通螺栓。硬度强度不是很高的螺栓，一般普通螺栓材料是用普通的 螺丝线材去生产的，其普通螺栓材料硬度、强度、抗拉力、扭力都不会 很高。 高强度螺栓，一般是指高强度等级的螺栓，它本身的螺丝材料，螺栓材 料，和螺栓材质都比较好，硬度也比较高，而且生产制造好后，还会对 螺栓进行加硬处理（热处理）。使螺栓到达高强度螺栓的等级强度要求。
6. 木螺钉：也是与机器螺钉相似，但 螺杆上的螺纹为专用的木螺钉用螺纹， 可以直接旋入木质构件（或零件）中， 用于把一个带通孔的金属（或非金属） 零件与一个木质构件紧固连接在一起。 这种连接也是属于可以拆卸连接。

螺丝培训资料PPT课件

螺丝培训资料PPT课件
材质：普通A3钢、SS201、SS304、SS316 规格：顶丝的规格描述：直径X 长度， 如：M8x40 即表示为：直径为
8mm，长度为40mm 的顶丝，长度为螺丝的总长度。 我司常用规格：M4，M6，M8，M10，长度不一。具体长度根据产品的攻
能与客户的要求确定，顶丝有平顶丝与尖顶丝，规格上一定要注明。
材质：普通A3钢、SS201、SS304、SS316 规格：沉头螺丝的规格描述：直径X 长度， 如：M6x20 即：直径为
6mm，长度为20mm 的沉头螺丝，长度为包含螺丝头的总长度；
我司常用规格：M4，M5，M6，M8，M10，M12，长度不一。具体长度 根据产品的攻能与客户的要求确定。
螺丝的命名：螺丝命名一定要包含规格，材质，螺丝头， 螺丝类别，例如：M6X20内六角沉头螺丝SS304；
为8mm，长度为1000mm 的螺杆，长度为螺杆的总长度。 我司常用规格：M6，M8，M10，M12，长度一般为一米。具体长度可根据
产品的攻能改切使用。
螺杆的命名：螺杆命名一定要包含规格，材质，螺杆类别， 例如：M8X1000螺杆SS304；
2021/3/7
CHENLI
18
沉头螺丝
圆柱头螺丝
有头机丝螺栓类
材质：普通A3钢、SS201、SS304、SS316 规格：螺丝的规格描述：直径X 长度， 如：M6x12 即：直径为6mm，
长度为12mm 的沉头螺丝，长度为不包含螺丝头的总长度；
我司常用规格：M4，M5，M6，M8，M10，，长度不一。具体长度根 据产品的攻能与客户的要求确定。
螺丝的命名：螺丝命名一定要包含规格，材质，螺丝头， 螺丝类别，例如：M6X12内六角半圆头螺丝SS304；
材质：普通A3钢、SS201、SS304、SS316 规格：沉头拉爆的规格描述：直径X 长度， 如：M8x100 即：直 径为8mm，长度为100mm 的沉头拉爆，长度为螺丝的总长度；

螺丝基础知识简介ppt课件

螺丝基础知识简介ppt课件
螺丝基础知识简介
.
为优秀的企业提供成功的连接与装配方案
概要
1.螺丝的有关术语 2.螺纹的作用 3.螺纹的发展史 4.螺丝的加工方式 5.冷镦工艺 6.常用原材料 7.碳钢的分类 8.螺丝标准 9.螺丝名部位名称及作用 10.螺丝头型 11.螺丝头部槽型
12.螺丝牙型 13.螺丝工艺流程 14.冷镦成型 15.搓牙成型 16.热处理工艺简介 17.电镀工艺简介 18.点胶工艺 19.品质检查 20.常见品质事故简要分析
.
18.点胶工艺(Nylock)
□目的:防松
内外两种螺纹配合使用时,往往由于各自公差 造成螺纹接触间的空隙,螺纹上点胶,是为了填 塞这些空隙以减少配合的松动。
防松胶
外螺纹
外螺纹
内螺纹
内螺纹
□检查方法:退出力矩管控
.
19.品质检查
□原材料
线径/外观/材质/硬度
□冷镦工序
头径/头厚/光杆外径/光杆长度/R/槽深/头打试验
□按螺纹尾部形状分
1.尖尾 2.平尾
.
12.螺丝牙型 □机牙 □塑胶自攻牙 □金属自攻牙
.
截面所呈现的形状
12.螺丝牙型 □三角牙型的优点
1. 比圆模螺丝易装配 三角形与内孔的接触面减小, 以至阻力减小,表现为省力
2.稳定性增加 三角形本身具有稳定性,不易松动
3.成本的节约 对于金属件,省去了装配前对装配物先攻牙 的工序
h
M
H
θP
R
D
Q
.
X L
d1 d Y
10.螺丝头型 □普通头型
□复合头型
.
11.螺丝头部槽型
□十字槽 □一字槽 □加减槽 □内梅花槽 □米字槽 □内六角槽 □梅花一字槽 □三角槽 □四角槽

《螺丝培训资料》课件

《螺丝培训资料》课件

螺丝的分类和用途
分类方式
螺丝可以根据用途、形状、螺纹类型等进行分类。
常见用途
螺丝广泛应用于建筑、制造业、汽车及航空航天等领域。
特殊用途
还有一些特殊用途的螺丝，如防盗螺丝、不锈钢螺丝等。
螺丝的材料和制作工艺
常用材料
螺丝常用材料包括碳钢、不锈钢、合金钢等。
制作工艺
螺丝的制作工艺包括锻造、机加工、热处理等环节。
螺丝的故障原因及解决方法
1 故障原因
螺丝故障原因包括材料疲劳、过度紧固、振动松动等。
2 解决方法
应该根据具体原因采取相应的解决措施，如更换材料、增加防松装置等。
螺丝运输和储存的注意事项
运输注意事项
螺丝在运输过程中应该注意防止腐蚀和碰撞等情况。
储存注意事项
螺丝在储存时应该防潮防尘，并定期检查和保养。
螺纹的种类和规格
种类
常见的螺纹种类有公制螺纹、英制螺纹、圆柱螺纹 等。
规格
螺丝的规格包括直径、螺距、螺纹深度等参数。
螺丝的表面处理方法
1 防腐处理
常见的防腐处理方法包括 镀锌、喷涂、热处理等。
2 装饰处理
3 表面加工
可以通过电镀、喷漆等方 式进行螺丝的装饰性处理。
还可以进行疏水性处理、 增加表面硬度等特殊加工。
《螺丝培训资料》PPT课 件
螺丝是各行各业都广泛使用的紧固件。本课程将介绍螺丝的基本知识、分类 和用途，以及材料、制作工艺、表面处理方法等内容。
螺丝的基本知识介绍
1 定义和作用
螺丝是一种用于将物体牢固连接的紧固件。
2 结构和组成
螺丝由螺杆和螺帽组成，螺杆有螺纹，螺帽有孔与螺纹匹配。
3 历史和发展
螺丝的历史可以追溯到古代文明，经历了演变和优化。

《拧紧基础知识讲解》课件

《拧紧基础知识讲解》课件

原因：润滑油不足、润滑油老化、润滑油污染等 影响：导致螺栓松动、螺栓断裂、螺栓磨损等 解决方案：定期检查润滑油、更换润滑油、清洗润滑油等 注意事项：避免过度拧紧、避免使用劣质润滑油等
原因：材料选择不当、加工工 艺不良、设计不合理等
影响：降低产品性能、缩短使 用寿命、增加维修成本等
解决方案：选择合适的材料、 优化加工工艺、改进产品设计 等
自动化工具：自动拧紧机、自动拧 紧系统等
检测设备：扭矩计、扭力扳手等
螺栓与螺母的材 质：选择合适的 材质，如不锈钢、 碳钢、合金钢等
螺栓与螺母的规 格：根据拧紧的 扭矩和螺栓的直 径选择合适的规 格
螺栓与螺母的表 面处理：选择合 适的表面处理， 如电镀、热处理 等
螺栓与螺母的防 松措施：选择合 适的防松措施， 如使用弹簧垫圈、 锁紧螺母等
检测结果的准 确性：确保检 测结果的准确 性，避免误判
检测结果的及 时性：及时反 馈检测结果， 以便及时采取
措施
检测结果的全 面性：全面评 估检测结果， 包括拧紧力、
拧紧角度等
检测结果的改 进：根据检测 结果，对拧紧 工艺进行改进， 提高产品质量
建立完善的质量管理体系 制定严格的质量控制标准 定期进行质量检测和评估
电动拧紧工具：电动螺丝刀、 电动扳手等
电动拧紧原理：通过电动机驱 动，实现快速、精确的拧紧
电动拧紧优点：提高工作效率， 减少人工操作误差
电动拧紧注意事项：选择合适 的工具和拧紧参数，确保拧紧 质量
手动工具：扳手、螺丝刀等
电动工具：电动扳手、电动螺丝刀 等
气动工具：气动扳手、气动螺丝刀 等
液压工具：液压扳手、液压螺丝刀 等
机械拧紧工具：扳手、螺丝刀、电动螺丝刀等 拧紧方法：顺时针拧紧、逆时针拧松 拧紧顺序：先紧固大螺栓，后紧固小螺栓 拧紧力度：根据螺栓规格和材质选择合适的拧紧力度

螺丝基础知识

螺丝基础知识
大多数自攻螺丝均属于商业用途，为因应各种组装环境及 攻钻功能，自攻螺丝在尺及形装上非常的多样化，事实上 由于自攻螺丝在头型、驱动、螺丝形状的各种不同的专利 设计，也为设计者赚进了无数的利润，也因此自攻螺丝除 了一般品外，在形状尺寸上大都依客户自制的图样制造， 但是自攻螺丝在机械性及功能性上却仍依照国际规范所规 定的标准为主。
自攻螺丝
自攻螺丝是一种带有钻头的螺丝，通过专用的电动工具施工，钻孔、攻 丝、固定、锁紧一次完成。自攻螺丝主要用于一些较薄板件的连接与固 定，如彩钢板与彩钢板的连接，彩钢板与檩条、墙梁的连接等，其穿透 能力一般不超过 6mm，最大不超过12mm。自攻螺丝常常暴露在室外， 自身有很强的耐腐蚀能力；其橡胶密封圈能保证螺丝处不渗水且具有良 好的耐腐蚀性 自攻螺丝通常用螺钉直径级数、每英寸长度螺纹数量及螺杆长度三个参 数来描述。螺钉直径级数有10级和12级两种，其对应螺钉直径分别为 4.87mm和5.43mm；每英寸长度螺纹数量有14、16、24三种级别，每英 寸长度螺纹数量越多，其自钻能力越强。
电镀
抛光 挂度 电镀
电镀： 镀镍 镀彩 镀黑 黑锌 黑镍 达克罗
镀锌 镀铬
检测工具：盐雾测试
4ST-48ST
工艺流程
自攻螺丝的机械和功能性要求
自攻螺丝是在金属或非金属材料之预钻孔中自行钻出所配 合阴螺纹之一种有螺纹紧固件,具有高拉力、单件、单边 组合特色。由于其自行成型或攻出其配合螺纹，因此在组 合上具有高防松能力，且可以装卸。在小形螺丝上其尺寸、 螺纹型式、头型、攻钻性能在工程用途上几乎无可限量。
马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4铁素体不锈钢。 18%Cr镦锻性较好 ，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按 级别主要分SUS302、SUS304、SUS316。

螺丝基础知识

螺丝基础知识

(二),退火:消除线材加工内应力,增加其 可锻造性. (三),酸洗:除去线材表面的一层氧化膜, 同时对线材进行表面润滑,以利抽线. 盐酸 水洗 草洗 水洗(60-80℃) 磷酸盐 水洗 润滑剂 (四),抽线:为了达到我们需要的线材直 径. 酸洗 抽线 盘元 退火 酸洗 抽线
(五),打头(成型)及辗牙:完成产品 外形,并加以牙形的塑造. (六),热处理:改变螺丝的机械性能. (七),电镀:为了满足客户的要求进行 的表面处理,同时也可以增加螺丝的某些 性能.如防锈,美观等. (八),包装:依标准或客户要求将产品 予以装盒/箱. (九),以上各工序详见第五部分.
第二章 工艺流程
一,生产流程
盘元 退火 酸洗 牙 热处理 电镀 抽线 包装 打头 辗
(一),盘元:
1,盘元是指自厂商购入原始盘条,一个 盘元主要包括以下几个方面的参数: A,厂牌 B,品名 C,规格 D,材质 E,炉号或批号 F,数 量/重量 2,钢中的主要化学成份有:C,Mn,P, S,Si,Cu,Al,其中Al,Cu的含量越 低越好.
螺纹配合的使用情况:
1, 3,螺纹配合镀层,一般很少用. 2,g常用来镀6-9um的薄镀层,如产 品图纸要求是最好组合成 H/g,H/h或 G/h机械螺纹的主要 几何参数:
(一),大径/牙外径(D,d)
定义::为外螺纹牙顶或内螺纹牙底重 合的假想圆柱直径.螺纹大径基本代表 螺纹尺寸的公称直径.
为相邻牙在中径线上对应两点的轴向距 离或相邻牙山或两相邻牙谷间的距离
(五),牙型半角(α/2):
牙侧与螺纹轴线的垂线间的夹角,普通 螺纹牙型半角为60O/2,韦 氏牙 (BSW)螺纹牙型半角为55O/2 .一般 木螺丝牙山角度为60 O,尾尖角度60O.

螺栓基础知识及螺栓紧固防松方式介绍

螺栓基础知识及螺栓紧固防松方式介绍

公制机械螺丝标记
1：螺丝型号，公制螺丝直接以螺丝外径标示螺丝型号，如M3 即螺丝外径为3.00mm，M4 即螺丝外径为4.00mm。注意： 公 制螺丝于螺丝型号后方，有时会注明螺丝牙距。如M3x0.5 、 M4x0.70、M5x0.8、 M6x1。 但因为标准规范，通常不提。 2：螺丝长度：公制螺丝, 直接标示螺丝长度，单位为mm。螺 丝之总长度标示，只计算头部以下之长度，不含头部高度。 但平头螺丝例外，其螺丝之总长度标示含头部高度。 3：头部剖沟特征。
螺栓基础知识及螺栓紧固防松方式介绍
目
一、螺栓基础知识介绍
1.1常用紧固件介绍 1.2螺纹定义及参数介绍 1.3螺纹种类 1.4螺栓性能等级 1.5螺栓材料介绍
二、螺栓紧固防松方式介绍
2.1螺栓的作用及重要性 2.2常用螺栓防松方式介绍 2.3其他防松方式介绍
三、总结
录
螺栓基础知识
常用紧固件的分类，共12类 螺栓、螺柱 、螺钉、螺母、自攻螺钉、木螺钉、 垫圈、挡圈 、销 、铆钉、组合件、焊钉
3、小径/牙底径（D1、d1）：为外螺纹牙顶或内螺纹牙顶相重合的假
想圆柱的直径。
4、螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山
或两相邻牙谷间的距离。在英制中以每一英寸（25.4 mm）内的牙数来
表明牙距（如下表）。
5、牙型半角（α/2）：牙侧与螺纹轴线的垂线间的夹角，普通螺纹牙型
半角为60O/2，韦
螺栓基础知识
机械螺纹定义： 螺纹是一种在固体外表面或内表面的截面上，有均匀螺 旋线凸起的形状。根据其结构特点和用途可分为三大类： （一）普通螺纹：牙形为三角形，用于连接或紧固零件。 普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的 连接强度较高。 （二）传动螺纹：牙形有梯形、矩形、锯形及三角形等。 （三）密封螺纹：用于密封连接，主要是管用螺纹、锥 螺纹与锥管螺纹。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

F1赛车制造商对质量的疯狂追求
❖ 每辆F1赛车由3500个零件组成，制造商每年都要对赛车进 行重新设计和制造，而且整车的组装需在4天内完成，并且 要确保赛车的卓越性能。在赛车场维修站，制造商要提供 50000多个重达25吨的备件，在赛车过程中在7秒之内完成 更换轮胎、加油及必要的维护。如此高效率和高质量的完美 结合令人感觉不可思议，这一切来源于企业高层领导对质量 的高度重视和极端执着，来源于全体员工乐于迎接挑战和追 求完美的健康心态。
金属螺丝公司质量基础知识培训教材( PPT49 页)
金属螺丝公司质量基础知识培训教材( PPT49 页)
制造质量
❖ 什么是制造质量？ ❖ 小组讨论
金属螺丝公司质量基础知识培训教材( PPT49 页)
谁对质量负责？
从美国消费者的一份质量调查报 告来看中国的产品质量
❖ 美国林肯大学对中国制造产品和外国制造产品进行 了对比调查与分析：根据对500位美国消费者的调 查数据分析，中国产品平均质量得分 2.77(满分为 10分)，非中国产品平均质量得分7.22。这一结果显 示中国产品在美国消费者心目中的质量形象很差。
案例：美国通用汽车公司失败的例子
❖ 20世纪80年代建立了世界上技术含量最高、 全部自动化的新品牌撒旦分部集团，生产一 个系列的各种汽车，希望实现一流质量一流 效益，结果发现撒旦分部并没有明显优于其 他分部。这说明技术设备往往不是决定质量 的最关键因素，员工的观念和态度才是最关 键的因素
中国的饮食文化-----丰富多彩
金属螺丝公司质量基础知识培训教材( PPT49 页)
金属螺丝公司质量基础知识培训教材( PPT49 页)
什么是质量意识
质量意识是品质控制人员对品质的一种感知度。要做好质量： ❖ 第一是对产品的熟悉程度， ❖ 第二是对质量异常的敏感程度， ❖ 第三是要善于总结。
它和制度的区别就在于： ❖ 质量意识，使有机会犯错的人不愿犯错； ❖ 制度，使想犯错的不敢犯错。
❖ 在美国有一家汽车配件供应商使用同一条生产线同时为美国 一家汽车公司和一家日本在美企业供应零部件，这家企业采 用了控制图进行过程质量控制，结果发现，为日本企业生产 的时候产品的质量波动范围明显小于为美国企业生产时的质 量波动范围。通过深入调查分析才发现原因在于企业员工从 内心认为日本企业对质量要求严格因而不敢大意、工作认真、 注意力集中，可见观念的重要作用。
金属螺丝公司质量基础知识培训教材( PPT49 页)
金属螺丝公司质量基础知识培训教材( PPT49 页)
很多项目的失败都是由于太多的小缺陷引起的， 而且有时缺陷虽小，但往往造成大的事故。
❖ 1、美国挑战者号航天飞机失事的原因在于一 块不起眼的塑料泡沫存在质量问题;
❖ 2、美国太空3号快到月球却不能登上去，只 好无奈返回，只是因为一节30元钱的小电池 坏了，耗资几亿元的航天计划因而失败。
意识的重要性
❖ 质量观念反映企业员工对质量的认识和对质量问题 的观点，决定着员工的质量态度和行为取向。落后 的质量观念必然产生消极的质量态度和不适宜的质 量行为，从深层次上制约企业产品质量的提高和质 量工作的开展。对于我国许多企业来说，对产品质 量不是精益求精，而是凑凑合合，从内心对追求完 美持抵制心态，这是制约我国产品质量提高的关键。
❖ 首先，让我们体会一下观念对我们生活的影响力。凡在国外生活过的 人都对中外的饮食对比感慨颇深，一方面感叹外国人吃的太简单了、太 不讲究了;一方面感激老祖宗给我们留下的丰厚的饮食文化和中国美食。 其实中国饮食业绝对是中国最成功的产业，遍及世界各地的中国餐馆每 年实现的销售收入不知是麦当劳、肯得基的多少倍，这不仅仅归功于中 国人多，更重要的是，中国人在饮食创新、多样化、精益求精上投入了 大量热情和资源。为什么外国人在饮食上不如我们，是他们的收入比中 国人低?是他们的技术落后?是外国人笨?当然不是!原因很简单，外国人 对吃的重视程度远远不如我们。中国人在研究如何吃好的问题上所投入 的热情、时间让外国人感觉无法理解，这就是观念上的差别。
❖ 事实证明：制约产品质量提高的关键因素往往不是 技术，而是落后的质量观念
❖ “对待什么事都凑凑合合就行”“产品能用就行” 的观念在中国人的心中还是根深蒂固，
❖ 企业不愿意在产品质量上下功夫，中国产品在国际 市场上一直无法摆脱低档、低质、廉价的形象!
❖ 按照顾客可以接受的最低质量标准来满足供货承诺
金属螺丝公司质量基础知识培训教材( PPT49 页)
只有重视才能成功
❖ 从中国美食到F1赛车，我们不难看出，只要 是人们重视的事情再难也容易做好，只要不 重视再容易的事情也难以做好。
❖ 要改善中国制造的质量形象，首先必须革新 落后的质量观念，否则再先进的技术也无法 从根本上改变我国产品的质量现状
当前对于中国企业来说，是什么制约了中国产 品质量的提高?
质量意识的提升是教育问题、制度的问 题。品管大师朱兰博士说过：品质，始于 教育，终于教育。
金属螺丝公司质量基础知识培训教材( PPT49 页)
金属螺丝公司质量基础知识培训教材( PPT49 页)
ISO900户 感动
5S TPM TQM ISO9000 6ó ZD
两个国家两种态度的对比
❖ 一家著名美国企业的总裁曾经到一家著名日 本企业参观学习时表示：我们保证产品质量 的关键在于 30%的技术加70%的态度。没想 到日本企业的老板则说：我们保证产品质量 的关键在于10%的技术加90%的态度。由此 可见日美企业在质量观念上的差别。态度不 同则效果不同
同一生产线,不同的产品质量
xxxx金属螺丝有限公司
总经办： 编号：Q-W-005
质量是怎样来的
❖ 请大家认同的观点下面划正字，可以多选：
A.制造 B.检验 C.管理 D.设计 E.习惯 F.自发
本课程结束后就有正确的答案
WHO IS RESPONSIBLEFOR QUALITY？ WHO IS RESPONSIBLEFOR QUALITY？ WHO IS RESPONSIBLEFOR QUALITY？
