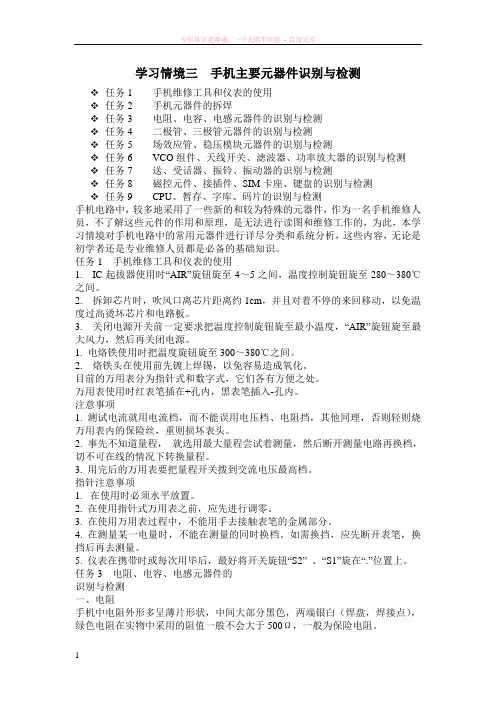

学习情境三手机主要元器件识别与检测❖任务1 手机维修工具和仪表的使用❖任务2 手机元器件的拆焊❖任务3 电阻、电容、电感元器件的识别与检测❖任务4 二极管、三极管元器件的识别与检测❖任务5 场效应管、稳压模块元器件的识别与检测❖任务6 VCO组件、天线开关、滤波器、功率放大器的识别与检测❖任务7 送、受话器、振铃、振动器的识别与检测❖任务8 磁控元件、接插件、SIM卡座、键盘的识别与检测❖任务9 CPU、暂存、字库、码片的识别与检测℃2. 在使用指针式万用表之前，应先进行调零。
3. 在使用万用表过程中，不能用手去接触表笔的金属部分。
4. 在测量某一电量时，不能在测量的同时换档。
如需换挡，应先断开表笔，换挡后再去测量。
5. 仪表在携带时或每次用毕后，最好将开关旋钮“S2”、“S1”旋在“.”位置上。
任务3 电阻、电容、电感元器件的识别与检测一、电阻手机中电阻外形多呈薄片形状，中间大部分黑色，两端银白（焊盘，焊接点），绿色电阻在实物中采用的阻值一般不会大于500Ω，一般为保险电阻。
按照电阻外形体积大小可分为厚膜片状电阻3.2*1.6和薄膜贴片电阻(0201、0402、0603、0805等。
如0201长宽比为2毫米*1毫米)。
电阻的作用主要作用是给电路各部位提供相应的工作电压，与电容一起组成RC。
电阻的阻值贴片电阻的阻值有的会印制在电阻表面，前两位是有效数字，第三位是0的个数。
如473，即阻值为47*103=47000欧姆；若阻值小于10欧姆，用“R”表示，如2R1，即2.1欧姆，R代表小数点。
电阻的种类(1)组合电阻：手机电路中的电阻，大部分为独立的，也有双排、四排等组合电阻，排阻的阻值通常大小相同。
无极性电容器：测试时必须拆下来测试，用万用表1kΩ档，表笔两端分放在电容器的两个引脚上，对调表笔再测，均回到无穷大，则是好的电容器。
电解电容器：通常用万用表100Ω档进行测量判断。
红表笔接电容器的负极、黑表笔接电容器的正极（每次测试前，需将电容器放电），看表针的偏摆来判断电容器的质量。
常用元器件的识别与检测第一章：电阻1.1 电阻的概念与作用介绍电阻的定义、单位（欧姆）解释电阻在电路中的作用1.2 电阻的种类介绍固定电阻、可变电阻、精密电阻等讲解不同种类电阻的特点与应用1.3 电阻的标识讲解电阻的参数标识方法（阻值、精度、温度系数等）介绍电阻的颜色编码规则1.4 电阻的检测讲解电阻的检测方法（万用表选择合适的量程）演示如何正确检测电阻值第二章：电容2.1 电容的概念与作用介绍电容的定义、单位（法拉）解释电容在电路中的作用2.2 电容的种类介绍固定电容、电解电容、钽电容等讲解不同种类电容的特点与应用2.3 电容的标识讲解电容的参数标识方法（容值、精度、温度系数等）介绍电容的颜色编码规则2.4 电容的检测讲解电容的检测方法（万用表选择合适的量程）演示如何正确检测电容值第三章：电感3.1 电感的概念与作用介绍电感的定义、单位（亨利）解释电感在电路中的作用3.2 电感的种类介绍固定电感、可变电感、线圈等讲解不同种类电感的特点与应用3.3 电感的标识讲解电感的参数标识方法（感值、精度、温度系数等）介绍电感的单位换算规则3.4 电感的检测讲解电感的检测方法（万用表选择合适的量程）演示如何正确检测电感值第四章：二极管4.1 二极管的概念与作用介绍二极管的定义、结构解释二极管在电路中的作用4.2 二极管的种类介绍整流二极管、稳压二极管、发光二极管等讲解不同种类二极管的特点与应用4.3 二极管的标识讲解二极管的参数标识方法（正向电压、反向电压、正向电流等）介绍二极管的封装形式4.4 二极管的检测讲解二极管的检测方法（万用表选择合适的量程）演示如何正确检测二极管的正向与反向电阻值第五章：晶体管5.1 晶体管的概念与作用介绍晶体管的定义、结构解释晶体管在电路中的作用5.2 晶体管的种类介绍双极型晶体管、场效应晶体管等讲解不同种类晶体管的特点与应用5.3 晶体管的标识讲解晶体管的参数标识方法（电流放大倍数、功耗等）介绍晶体管的封装形式5.4 晶体管的检测讲解晶体管的检测方法（万用表选择合适的量程）演示如何正确检测晶体管的放大倍数与功耗等参数第六章：集成电路6.1 集成电路的概念与作用介绍集成电路的定义、分类（模拟集成电路、数字集成电路）解释集成电路在电路中的作用6.2 集成电路的种类讲解不同种类集成电路的特点与应用介绍常见的集成电路封装形式6.3 集成电路的标识讲解集成电路的参数标识方法（型号、功耗、工作电压等）介绍集成电路的封装尺寸和引脚排列6.4 集成电路的检测讲解集成电路的检测方法（万用表选择合适的量程）演示如何正确检测集成电路的好坏及工作电压等参数第七章：继电器7.1 继电器的概念与作用介绍继电器的定义、结构解释继电器在电路中的作用7.2 继电器的种类讲解不同种类继电器的特点与应用介绍继电器的控制信号和工作原理7.3 继电器的标识讲解继电器的参数标识方法（线圈电压、触点电流、触点电压等）介绍继电器的接线方式7.4 继电器的检测讲解继电器的检测方法（万用表选择合适的量程）演示如何正确检测继电器的线圈阻值和触点状态第八章：开关元件8.1 开关元件的概念与作用介绍开关元件的定义、分类（机械式开关、电子开关）解释开关元件在电路中的作用8.2 开关元件的种类讲解不同种类开关元件的特点与应用介绍开关元件的接线方式和接口类型8.3 开关元件的标识讲解开关元件的参数标识方法（额定电流、额定电压、寿命等）介绍开关元件的封装形式8.4 开关元件的检测讲解开关元件的检测方法（万用表选择合适的量程）演示如何正确检测开关元件的通断状态和接触电阻等参数第九章：保护元件9.1 保护元件的概念与作用介绍保护元件的定义、分类（过载保护、过压保护、过流保护）解释保护元件在电路中的作用9.2 保护元件的种类讲解不同种类保护元件的特点与应用介绍保护元件的工作原理和接口类型9.3 保护元件的标识讲解保护元件的参数标识方法（额定电流、额定电压、响应时间等）介绍保护元件的封装形式9.4 保护元件的检测讲解保护元件的检测方法（万用表选择合适的量程）演示如何正确检测保护元件的好坏及工作状态等参数第十章：传感器10.1 传感器的概念与作用介绍传感器的定义、分类（温度传感器、压力传感器、光敏传感器）解释传感器在电路中的作用10.2 传感器的种类讲解不同种类传感器的特点与应用介绍传感器的工作原理和接口类型10.3 传感器的标识讲解传感器的参数标识方法（灵敏度、精度、量程等）介绍传感器的封装形式10.4 传感器的检测讲解传感器的检测方法（万用表选择合适的量程）演示如何正确检测传感器的输出信号和性能参数第十一章：变压器11.1 变压器的概念与作用介绍变压器的定义、工作原理解释变压器在电路中的作用11.2 变压器的种类讲解不同种类变压器的特点与应用介绍变压器的构造和封装形式11.3 变压器的标识讲解变压器的参数标识方法（额定电压、额定功率、变比等）介绍变压器的铭牌信息解读11.4 变压器的检测讲解变压器的检测方法（万用表选择合适的量程）演示如何正确检测变压器的变比和损耗等参数第十二章：线性电源12.1 线性电源的概念与作用介绍线性电源的定义、工作原理解释线性电源在电路中的作用12.2 线性电源的种类讲解不同种类线性电源的特点与应用介绍线性电源的构造和封装形式12.3 线性电源的标识讲解线性电源的参数标识方法（输出电压、输出电流、功耗等）介绍线性电源的规格书解读12.4 线性电源的检测讲解线性电源的检测方法（万用表选择合适的量程）演示如何正确检测线性电源的输出电压和电流等参数第十三章：开关电源13.1 开关电源的概念与作用介绍开关电源的定义、工作原理解释开关电源在电路中的作用13.2 开关电源的种类讲解不同种类开关电源的特点与应用介绍开关电源的构造和封装形式13.3 开关电源的标识讲解开关电源的参数标识方法（输出电压、输出电流、转换效率等）介绍开关电源的规格书解读13.4 开关电源的检测讲解开关电源的检测方法（万用表选择合适的量程）演示如何正确检测开关电源的输出电压和电流等参数第十四章：振荡器14.1 振荡器的概念与作用介绍振荡器的定义、工作原理解释振荡器在电路中的作用14.2 振荡器的种类讲解不同种类振荡器的特点与应用介绍振荡器的构造和封装形式14.3 振荡器的标识讲解振荡器的参数标识方法（频率、稳定性、相位噪声等）介绍振荡器的规格书解读14.4 振荡器的检测讲解振荡器的检测方法（万用表选择合适的量程）演示如何正确检测振荡器的输出频率和稳定性等参数第十五章：电源管理芯片15.1 电源管理芯片的概念与作用介绍电源管理芯片的定义、工作原理解释电源管理芯片在电路中的作用15.2 电源管理芯片的种类讲解不同种类电源管理芯片的特点与应用介绍电源管理芯片的构造和封装形式15.3 电源管理芯片的标识讲解电源管理芯片的参数标识方法（输出电压、输出电流、转换效率等）介绍电源管理芯片的数据手册解读15.4 电源管理芯片的检测讲解电源管理芯片的检测方法（万用表选择合适的量程）演示如何正确检测电源管理芯片的输出电压和电流等参数重点和难点解析教案《常用元器件的识别与检测》涵盖了电阻、电容、电感、二极管、晶体管、集成电路、继电器、开关元件、保护元件、传感器、变压器、线性电源、开关电源、振荡器和电源管理芯片等十五种常用电子元器件的识别与检测。

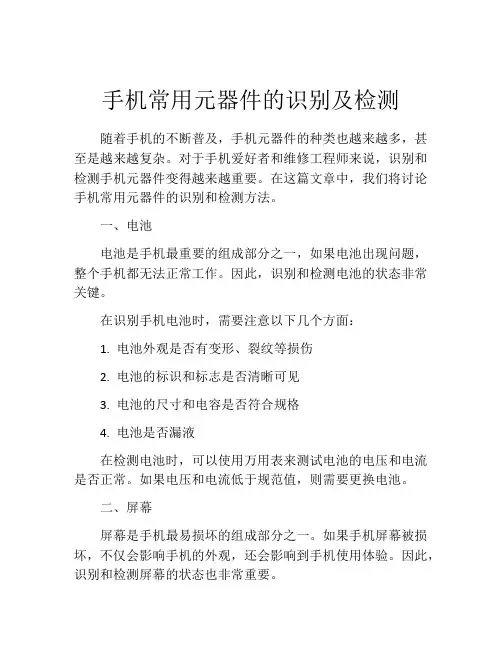

手机常用元器件的识别及检测随着手机的不断普及，手机元器件的种类也越来越多，甚至是越来越复杂。
对于手机爱好者和维修工程师来说，识别和检测手机元器件变得越来越重要。
在这篇文章中，我们将讨论手机常用元器件的识别和检测方法。
一、电池电池是手机最重要的组成部分之一，如果电池出现问题，整个手机都无法正常工作。
因此，识别和检测电池的状态非常关键。
在识别手机电池时，需要注意以下几个方面：1. 电池外观是否有变形、裂纹等损伤2. 电池的标识和标志是否清晰可见3. 电池的尺寸和电容是否符合规格4. 电池是否漏液在检测电池时，可以使用万用表来测试电池的电压和电流是否正常。
如果电压和电流低于规范值，则需要更换电池。
二、屏幕屏幕是手机最易损坏的组成部分之一。
如果手机屏幕被损坏，不仅会影响手机的外观，还会影响到手机使用体验。
因此，识别和检测屏幕的状态也非常重要。
在识别手机屏幕时，需要注意以下几个方面：1. 屏幕的显示效果是否正常2. 屏幕是否有碎裂、划痕等损伤3. 屏幕触摸是否灵敏在检测屏幕时，可以使用专业的屏幕检测仪来测试屏幕的亮度、色彩和对比度等性能。
如果屏幕存在问题，则需要更换屏幕。
三、主板主板是手机最核心的部件之一，如果主板出现故障，整个手机都将无法正常工作。
因此，识别和检测主板的状态也非常重要。
在识别手机主板时，需要注意以下几个方面：1. 主板的外观是否有腐蚀、氧化等情况2. 主板的标识和标志是否清晰可见3. 主板上的元器件是否插好4. 主板是否有焊接问题在检测主板时，可以使用专业的主板检测仪来测试主板上各个元器件的工作状态。
如果主板存在问题，则需要更换主板。
四、其他元器件除了电池、屏幕和主板之外，手机还包括许多其他元器件，比如摄像头、音频插孔和按键等。
在识别这些元器件时，也需要注意它们的外观、标识和工作状态。
在检测这些元器件时，可以使用专业的检测仪器，比如摄像头测试仪、音频测试仪和按键测试仪。
如果发现存在问题，则需要更换相应的元器件。
目录•电子元器件概述•电子元器件的识别•电子元器件的检测•电子元器件的应用与故障排除电子元器件概述种类电子元器件种类繁多，按照性质和应用可分为被动元件（如电阻、电容、电感）、主动元件（如二极管、晶体管）、集成电路等。
定义电子元器件是实现电子电路功能的基本元素，包括电阻、电容、电感、二极管、晶体管、集成电路等。
电子元器件的定义和种类消费电子电视、音响、数码相机等消费电子产品的各种功能实现也依赖于电子元器件。
通讯设备手机、电话、路由器等通讯设备中大量使用电子元器件，实现信号处理、数据传输等功能。
计算机及周边设备电脑、打印机、扫描仪等设备中的主板、显卡、内存等都需要使用电子元器件。
工业控制电子元器件在工业控制系统中发挥着重要作用，如PLC（可编程逻辑控制器）、传感器等。
医疗设备电子元器件在医疗设备中也有广泛应用，如监护仪、超声仪等。
随着消费电子产品对轻薄短小的需求，电子元器件不断向微型化方向发展。
小型化物联网、人工智能等新兴技术的发展推动电子元器件向智能化方向发展，实现自诊断、自适应等功能。
智能化集成电路技术不断提高，将更多功能集成到单一芯片中，降低系统复杂度和成本。
集成化电子元器件的性能不断提升，满足各种复杂应用场景的需求。
高性能化环保意识的提高促使电子元器件向无铅、无卤等环保材料方向发展。
环保化0201030405电子元器件的识别01标识识别电阻器上面一般印有电阻值和误差标识，通过这些标识可以识别电阻的主要参数。
02颜色识别电阻也采用色环标识法，通过颜色来代表数字，进而表示电阻值。
03外形识别固定电阻体上一般标有电阻值代号，通过其外形可初步判断其精度和功率。
标识识别01电容器上面也印有电容值和误差标识，这些标识是识别电容参数的关键。
02极性识别电解电容是有极性的，其外壳上一般标有极性标识，通过此标识可以判断电容的正负极。
种类识别03根据电容的材质和外形，可以初步识别其种类，如陶瓷电容、铝电解电容等。

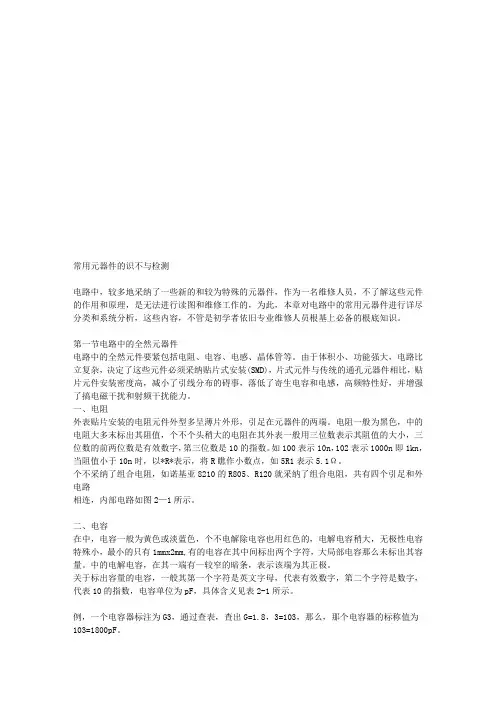

常用元器件的识不与检测电路中，较多地采纳了一些新的和较为特殊的元器件，作为一名维修人员，不了解这些元件的作用和原理，是无法进行读图和维修工作的，为此，本章对电路中的常用元器件进行详尽分类和系统分析，这些内容，不管是初学者依旧专业维修人员根基上必备的根底知识。
第一节电路中的全然元器件电路中的全然元件要紧包括电阻、电容、电感、晶体管等。
由于体积小、功能强大，电路比立复杂，决定了这些元件必须采纳贴片式安装(SMD)，片式元件与传统的通孔元器件相比，贴片元件安装密度高，减小了引线分布的碍事，落低了寄生电容和电感，高频特性好，并增强了搞电磁干扰和射频干扰能力。
一、电阻外表贴片安装的电阻元件外型多呈薄片外形，引足在元器件的两端。
电阻一般为黑色，中的电阻大多末标出其阻值，个不个头稍大的电阻在其外表一般用三位数表示其阻值的大小，三位数的前两位数是有效数字，第三位数是10的指数。
如100表示10n，102表示1000n即1kn，当阻值小于10n时，以*R*表示，将R瞧作小数点，如5R1表示5.1Ω。
个不采纳了组合电阻，如诺基亚8210的R805、R120就采纳了组合电阻，共有四个引足和外电路相连，内部电路如图2—1所示。
二、电容在中，电容一般为黄色或淡蓝色，个不电解除电容也用红色的，电解电容稍大，无极性电容特殊小，最小的只有1mmx2mm,有的电容在其中间标出两个字符，大局部电容那么未标出其容量。
中的电解电容，在其一端有一较窄的暗条，表示该端为其正极。
关于标出容量的电容，一般其第一个字符是英文字母，代表有效数字，第二个字符是数字，代表10的指数，电容单位为pF，具体含义见表2-1所示。
例，一个电容器标注为G3，通过查表，查出G=1.8，3=103，那么，那个电容器的标称值为103=1800pF。
电解电容器当其外壳极性标志不清时，可用下述方法进行判不：用指针式万用表的R×10K挡，分不两次对调测量电容器两端的电阻值，当表针稳定时，比立两次测量的读数的大小，取值较大的读数时，这时万用表黑笔接的是电容器的正极，红笔接的是电容器的负极，其原理一是利用了万用表内部的电池用电源，二是利用了电解电容反向漏电流比正向漏电流大的特性。
常用电子元器件的识别与检测引言在电子领域，电子元器件是不可或缺的基本组成部分。
电子元器件的质量和性能直接影响着电子设备的稳定性和可靠性。
因此，在电子设计、制造、维护等领域中，正确识别和检测电子元器件至关重要。
本文将介绍一些常用电子元器件的识别与检测方法，希望对大家有所帮助。
常用电子元器件的识别电阻器电阻器是电子电路中最常见的元器件之一。
常见的电阻器有碳膜电阻器、金属膜电阻器和热敏电阻器等。
要识别电阻器的阻值和容差，可以通过以下方法：•观察外壳标识：有些电阻器的外壳标识会注明阻值和容差，如“220Ω±5%”。
•使用万用表：用万用表的电阻档位，将测量端子连接到电阻器的两端，可以测出电阻值。
•使用LCR表：LCR表比万用表更精确，可以测出电阻器的阻值、容差和品质因数等。
电容器电容器也是常用电子元器件之一，广泛应用于电子电路中。
常见的电容器有陶瓷电容、铝电解电容和钽电解电容等。
要识别电容器的容值和电压等级，可以通过以下方法：•观察外壳标识：有些电容器的外壳标识会注明容值和电压等级，如“10μF 25V”。
•使用万用表：用万用表的电容档位，在不施加电压的情况下将测量端子连接到电容器的两端，可以测出电容值。
•使用LCR表：LCR表可以测出电容器的容值、电压等级和损耗等。
二极管二极管是一种半导体元器件，具有单向导电性，被广泛应用于电源、整流、调制、检波、发光等电路中。
常见的二极管有硅二极管和肖特基二极管。
要识别二极管的正负极，可以通过以下方法：•观察外壳标识：有些二极管的外壳会标注正负极，如“箭头标记为正极”等。
•使用万用表：用万用表的二极管档位，将测量端子连接到二极管的两端，借助万用表的指针或数码显示，可以确定正负极。
•使用测试笔：测试笔一端是红色，一端是黑色，将红色测试笔连接到二极管的P（正）极，将黑色测试笔连接到二极管的N（负）极，如果二极管是正常的，测试笔的指示灯会亮。
常用电子元器件的检测电阻器测量在使用电阻器的过程中，可能会出现阻值发生变化或损坏的情况。
61手机元件的识别和检测6.1手机元件的识别和检测手机贴片封装的电阻元件外形为薄片矩形,无引脚,在电阻的两端是镀锡,贴片电阻封装尺寸与具体阻值没有关系,但与功率有关.如0201 (1/20W),12061/4W .手机中的电阻规格主要为0805,0402,0201,由于尺寸非常小,所以阻值一般不标出,其大小可由图纸标注获得.在较大尺寸的电阻表面上有三位数字,用来表示其阻值的大小,前两位数字表示有效数字,第三个数字表示10的幂,即前两位数字后面零的个数,单位是欧姆,即Ω.如102表示1KΩ(10x102),501表示500Ω(50x10),当阻值小于10Ω时,以*R*表示,将R看作小数点,如5R1表示5.1Ω. 个别手机采用了组合电阻.L2000手机的R918就采用了组合电阻,共有四个引脚和外电路相连.1,电阻的辨别手机中电阻的颜色一般为黑色,也有的为浅蓝色.电阻在手机的在手机中约占元件总数的20%~30% .在电路中用"L"表示.在手机中,电感的作用主要是用于限流,滤波,选频,与电感组成振荡电路等.提问利用其能产生感应电动势的特点,用于脉冲产生,升压及电压变换等作用.手机中使用的贴片电感分为片状叠层和绕线电感两种.叠层电感外观与片状电容相似,绕线电感的电感量大.饶线电感可以容易辨识,漆包线隐藏或绕在磁芯上;叠层电感多为白色,绿色或一半为黑色一半为白色.6,电感的检测电感可用万用表的电阻挡x1Ω测量电感的阻值,阻值为0,在维修时,一定要用相同规格,大小的电感进行代换.7,滤波器滤波器的作用进行信号的选择和分离,让指定频段的信号能比较顺利地通过, 而对其它频段的信号起衰减作用. 滤波器从性能上可以分为低通(LPF), 高通(HPF), 带通(BPF), 带阻(BEF)四种.手机中的滤波器可分为LC滤波, 陶瓷滤波, 声表面滤波, 晶体滤波. LC滤波损耗小, 但不容易小型化, 因此在手机电路中作为辅助滤波器. 手机中常用的滤波有: 本振滤波, 手机中大量采用声表面滤波器, 晶体滤波器和陶瓷滤波器等,.6.2 二极管是具有明显单向导电性或非线性伏安特性的半导体器件. 由一个PN 结构成, 具有正向电阻小, 反向电阻大的特点. 其电路符号如图4-19(a)所示. 根据二极管不同的类别, 在电路中的作用也不相同. 普通二极管用于三极管有NPN, PNP两种类型, 三极管的电路符号及实物参见图4-20(a), (b). 在三极管实物图上, 标注了三极管的极电极, 而管子的类型以及发射极和基极的判断需利用图纸或万用表测量来区分. 其中4脚三极管中有两极相通(集电极或发射极).2)三极管的作用三极管是组成以NPN三极管为例, 确定基极后, 假定其余两只脚中的任意一只是集电极, 将黑表笔接到此脚上, 红表笔则接到假定的发射极上.用手指把假定的集电极和基极捏起来,观察表针指示,再作相反的假设,进行相同的测试.比较两次读数的大小,阻值较小黑表笔所接的电极为集电极,另外一支是发射极.(3) 三极管好坏的判别:三极管的好坏可通过用万用表的R×1K或R×100 Ω挡测试三极管的BE结, BC 结和CE极间正反向电阻来判断. BE结和BC结均为PN结特性, 故与二极管的检测方法相似.3,场效应管场效应管简称FET, 它是用电压控制电流的半导体器件. 场效应管有三个电极, 分别是: 栅极G, 源极S, 漏极D. 从制作工艺的角度, 场效应管可分为结型(JFET)和绝缘栅型(MOSFET)两类.1) 场效应管的识别场效应管与三极管都可以作为放大器, 二者有许多相似之处.2) 场效应管的检测方法场效应管的外形与三极管相同, 在电路板上很难辨别哪个是场效应管, 哪个是三极管, 一般借助于图纸才能确定. 场效应管类型的检测:(1)JFET型及栅极G的判别:(2)MOSFET的判别:(3)MOS管好坏的判别:(4) FET使用注意事项:4. 集成模块集成模块, 或称由于IC有许多引脚, 外围组件又多, 所以要判断IC的好坏比较困难, 常用在路测量法, 触摸法, 观察法(加电发烫, 大电流, 也有鼓包, 变色)和元件置换法, 对照法等.4.5.6电声器件和压手机中的键盘电路(除触摸屏)一般是4×5矩阵动态扫描方式. 其中行线(ROW)通过电阻分压为高电平, 列线(COL)由CPU逐一扫描, 低电平有效, 当某一键按下时, 对应交叉点上的行线, 列线同时为低电平, CPU根据检测到的电平来识别此键.2. 液晶显示器手机上的显示器常用液晶显示器(LCD), 可以显示数字, 文字, 符号和图形等, 由专用芯片来开发区职业技术学院。
第二章手机常用元器件的识别与检测手机电路中，较多地采用了一些新的和较为特殊的元器件，作为一名手机维修人员，不了解这些元件的作用和原理，是无法进行读图和维修工作的，为此，本章对手机电路中的常用元器件进行详尽分类和系统分析，这些内容，无论是初学者还是专业维修人员都是必备的基础知识。
第一节手机电路中的基本元器件手机电路中的基本元件主要包括电阻、电容、电感、晶体管等。
由于手机体积小、功能强大，电路比较复杂，决定了这些元件必须采用贴片式安装(SMD)，片式元件与传统的通孔元器件相比，贴片元件安装密度高，减小了引线分布的影响，降低了寄生电容和电感，高频特性好，并增强了搞电磁干扰和射频干扰能力。
一、电阻表面贴片安装的电阻元件外型多呈薄片形状，引脚在元器件的两端。
电阻一般为黑色，手机中的电阻大多末标出其阻值，个别个头稍大的电阻在其表面一般用三位数表示其阻值的大小，三位数的前两位数是有效数字，第三位数是10的指数。
如100表示10n，102表示1000n 即1kn，当阻值小于10n时，以*R*表示，将R看作小数点，如5R1表示5.1Ω。
个别手机采用了组合电阻，如诺基亚8210手机的R805、R120就采用了组合电阻，共有四个引脚和外电路相连，内部电路如图2—1所示。
二、电容在手机中，电容一般为黄色或淡蓝色，个别电解除电容也用红色的，电解电容稍大，无极性电容很小，最小的只有1mmx2mm,有的电容在其中间标出两个字符，大部分电容则未标出其容量。
手机中的电解电容，在其一端有一较窄的暗条，表示该端为其正极。
对于标出容量的电容，一般其第一个字符是英文字母，代表有效数字，第二个字符是数字，代表10的指数，电容单位为pF，具体含义见表2-1所示。
例，一个电容器标注为G3，通过查表，查出G=1.8，3=103，那么，这个电容器的标称值为1.8x103=1800pF。
电解电容器当其外壳极性标志不清时，可用下述方法进行判别：用指针式万用表的R×10K挡，分别两次对调测量电容器两端的电阻值，当表针稳定时，比较两次测量的读数的大小，取值较大的读数时，这时万用表黑笔接的是电容器的正极，红笔接的是电容器的负极，其原理一是利用了万用表内部的电池用电源，二是利用了电解电容反向漏电流比正向漏电流大的特性。
三、电感和微带线电感是一个电抗器件，它在电子电路中也经常使用。
将一根导线绕在铁芯或磁芯上或一个空心线圈就是一个电感。
在手机电路中，一条特殊的印刷铜线即构成一个电感，在一定条件下，又称其为微带线。
电感的主要物理特征是将电能转换为磁能并储存起来，也可说它是一个储存磁能的元件。
电感是利用电磁感应的原理进行工作的。
当有电流流过某一根导线时，就会在这根导线的周围产生电磁场，而这个电磁场又会对处在这个电磁场范围内的导线产生电磁感应现象。
与手机板上的电阻、电容不同的是—，手机电路中的电感的外观形状多种多样，有的电感很大，从外观上很容易判断；但有的电感的外观形状和电阻。
电容的外观相差不大，很难判断。
用万用表的欧姆档可以检查电感是否开路。
手机电路中比较常见的电感有以下几种：一种是两端银白色，中间是白色的；另一种是两端是银白色，中间是蓝色的。
还有一种电源电路的电感，体积比较大，一般为圆形或方形，黑色，很容易辨认。
如摩托罗拉V998手机的储能电感L901(黑色，方形)，三星188手机的储能电感L401(黑色，圆形)等。
需要说明的是：在部分手机电路中，还常常用一段特殊形状的铜皮来构成一个电感。
通常我们把这种电感称为印刷电感或微带线。
在手机电路中，微带线一般有两个方面的作用。
一是它把高频信号能较有有效有传输；二是微带线与其它固体器件如电感、电容等构成一个匹配网络，使信号输出端与负载能很好地匹配。
微带线耦合器常用在射频电路中，特别是接收的前级和发射的末级。
用万用表量微带线的始点和末点是相通的，但绝不能将始点和末点短接。
微带线结构如图2-2所示。
四、二极管手机中的二极管主要有以下几种：1.普通二极管普通二极管是利用二极管的单向导电性来工作的，有两个引脚，一般为黑色，在其一端有一白色的竖条，表示该端为负极。
2.稳压二极管稳压二极管简称稳压管，是利用二极管的反向击穿特性来工作的。
在手机电路中，它常常用于受话器(喇叭、扬声器)电路、振动器电路和铃声电路。
由于手机电路所使用的受话器、蜂鸣器和振动器都带有线圈，当这些电路工作时，由于线圈的感生电压会导致一个很高的反峰电压，稳压二极管就是用来防止这个反峰电压引起电路损坏的。
另外，在手机的充电电路、电源电路也较多地采用了稳压二极管。
3.变容二极管变容二极管是采用特殊工艺使PN结电容随反向偏压变化比较灵敏的一种特殊二极管。
二极管结电容的大小除了与本身结构和工艺有关外，还与外加的反向电压有关。
与一般的二极管不同的是，变容二极管需要反向偏压才能正常工作，即变容二极管的负极接电源的正极，变容二极管的正极接电源的负极。
当变容二极管的反向偏压增大时，变容二极管的结电容变小；当变容二极管的反向偏压减小时，变容二极管的结电容增大。
变容二极管是一个电压控制元件，通常用于振荡电路，与其他元件一起构成VCO(压控振荡器)。
在VCO电路中，主要利用它的结电容随反偏压变化而变化的特性，通过改变变容二极管两端的电压便可改变变容二极管电容的大小，从而改变振荡频率。
一般情况下，在手机电路中，只要看到变容二极管的符号，基本上可以断定这个电路是一个压控振荡器。
变容二极管既然是一个电压控制元件，那么它所存在的电路就有一个电压控制信号。
在手机电路中，这个电压控制信号是来自频率合成环路中的鉴相器输出端。
4.发光二极管发光二极管在手机中主要被用来作背景灯及信号指示灯，发光二极管一般分发红光、绿光、黄光等几种，发光二极管的发光的颜色取决于制造材料。
发光二极管对工作电流有要求，一般为几毫安(mA)至几十毫安，发光二极管的发光强度基本上与发光二极管的正向电流成线形关系。
但如果流过发光二极管的电流太大，就有可能造成发光二极管损坏。
在实际运用中，一般在二极管电路中串接一个限流电阻，以防止大电流将发光二极管损坏。
发光二极管只工作在正偏状态。
正常情况下，发光二极管的正向电压在1．5-3V之间。
另外，还有一些特殊的发光二极管，如红外二极管。
目前越来越多的手机中都使用了红外发光二极管，它被用来进行红外线传输。
5.组合二极管所谓组合二极管，也就是说，由几个二极管共同构成一个二极管模块电路。
如三星A288手机开关机控制电路的D107就是一个组合二极管，内部集中了四个二极管共同构成一个模块结构，内部电路结构及实物如图2-3所示。
组合二极管还有三支脚、四支脚的，这些组合二极管在三星手机中应用较多，这里不再一一分析。
五、三极管1.三极管的结构手机电路中使用的三极管都是SMD器件，从电路结构上可分为以下几种：(1)普通三极管普通三极管有三个电极的，也有四个电极的，外型及管脚排列如图2-4所示。
四个引脚的三极管中，比较大的一个引脚是三极管输出端，另有两个引脚相通是发射极，余下的一个是基极。
晶体三极管的外型和双二极管(即两个二极管组成的元件，也为三个引脚)、场效应管极为相似，判断时应注意区分，以免造成误判。
(2)带阻三极管带阻三极管是由一个三极管及一、二个内接电阻组成的，如图2—5所示。
带阻三极管在电路中使用时相当于一个开关电路，当状态转换三极管饱和导通时Ic很大，ce间输出电压很低，当状态转换三极管截止时，Ic很小，ce间输出电压很高，相当于VCC(供电电压)。
管子中的R1决定了管子的饱和深度，R1越小，管子饱和越深，Ic电流越大，ce 间输出电压很低，抗干扰能力越强，但R1不能太小，否则会影响开关速度。
R2的作用是为了减小管子截止时集电极反向电流，?并可减小整机的电源消耗。
带阻三极管外观结构上与普通三极管并无多大区别，要区分它们只能通过万用表进行测量。
(3)组合三极管所谓组合三极管，就是由几个三极管共同构成一个模块。
组合三极管在手机电路中得到了广泛的应用。
如摩托罗拉V998手机的混频管Q1254(见图2-6，内部由二个普通三极管组成)、三星A188手机的开机控制管U608(见图2-7，内部由二个带阻三极管组成)等都是组合三极管。
2.三极管的判别(1) 管脚的判别将万用电表置于电阻Rxlk挡，用黑表笔接三极管的某一管脚(假设作为基极)，再用红表笔分别接另外两个管脚。
如果表针指示的两次都很大，该管便是PNP管，其中黑表笔所接的那一管脚是基极。
若表针指示的两个阻值均很小，则说明这是一只NPN管，黑表笔所接的那一管脚是基极。
如果指针指示的阻值一个很大，一个很小，那么黑表笔所接的管脚就不是三极管的基极，再另换一外管脚进行类似测试，直至找到基极。
判定基极后就可以进一步判断集电极和发射极。
仍然用万用表Rxlk档，将两表笔分别接除基极之外的两电极，如果是PNP型管，用一个100k电阻接于基极与红表笔之间，可测得一电阻值，然后将两表笔交换，同样在基极与红表笔间接100k电阻，又测得一电阻值，两次测量中阻值小的一次红表笔所对应的是PNP管集电极，黑表笔所对应的是发射极。
如果NPN 型管，电阻100k就要接在基极与黑表笔之间，同样电阻小的一次黑表笔对应的是NPN管集电极，红表笔所对应的是发射极。
在测试中也可以用潮湿的手指代替100k电阻捏住集电极与基极。
注意测量时不要让集电极和基极碰在一起，以免损坏晶体管。
(2)锗管和硅管的判别用数字万用表测量管子基极和发射极PN结的正向压降，硅管的正向压降一般为0.5—0.8V，锗管正向压降,一般为0.2—0.4V。
六、场效应管场效应管与三极管相似，但两者的控制特性却截然不同，三极管是电流控制元件，通过控制基极电流达到控制集电极电流或发射极电流的目的，即需要信号源提供一定的电流才能工作，因此，它的输入电阻较低，场应管则是电压控制元件，它的输出电流决定于输入电压的大小，基本上不需要信号源提供电流，所以，它的输入阻抗很高，此外，场效应管还具有开关速度快、高频特性好、热稳定性好，功率增益大、噪声小等优点，因此，在手机电路中得到了广泛的应用。
场效应管分为普通场效应管和组合场效应管，外观结构和普通三极管及组合三极管相似，维修和代换时应注意区分。
场效应管按其结构的不同可分为结型场效应管和绝缘栅(金属氧化物)场效应管两种类型，其中金属氧化物场效应管在手机中应用最多。
手机使用的金属氧化物功率场效应管，多数采用N沟道场效应管，个别则采用了P沟道场效应管，检修时应加以区分。
1.结型场效管的判别将万用表置于RXlk档，用黑表笔接触假定为栅极G管脚，然后用红表笔分别接触另两个管脚。
若阻值均比较小(约5'--10欧)，再将红、黑表笔交换测量一次。
