泥浆护壁钻孔灌注桩施工方案1.前期准备工作1.1建立施工组织-成立项目组：负责桩基础施工的项目组，由项目经理、技术人员和施工人员组成。

-制定施工计划：根据工程需求和进度安排，制订详细的施工计划，明确每个施工阶段的任务和时间节点。

-分配施工任务：根据个人技术水平和工作经验，将任务适当分配给每个施工人员，并进行相应的培训和指导。

1.2确定施工参数-地质勘探和土层分析：通过地质勘探和土层分析，确定地质条件和土层性质，以便选择合适的施工方法和材料。

-确定桩径和桩长：根据工程需要和地质条件，确定桩径和桩长，确保桩基础的承载力和稳定性。

2.施工工艺及步骤2.1钻孔施工-选择钻孔设备：根据桩径和土层情况，选择适当的钻孔设备，如旋挖钻、打桩机等。

-导入钻孔机具：将钻孔机具运至施工现场，进行安装和调试，确保机具的正常运行。

-定位和标记孔洞位置：根据设计要求，在施工现场的适当位置进行定位和标记，确定各个钻孔的位置。

-钻孔施工：按照设计图纸和施工方案，进行钻孔作业，掌握钻孔的深度和方向，遵循安全规范。

2.2清理孔底-钻孔完毕后，使用水洗孔底，将孔底的渣土、泥浆和杂物清理干净。

-检查孔壁情况，确保孔壁的完整性和稳定性。

2.3护壁灌注-搅拌泥浆：根据设计要求和施工方案，按照一定比例将水泥、砂浆和水混合搅拌，形成合适的护壁泥浆。

-灌注护壁泥浆：使用泥浆泵将护壁泥浆灌注至钻孔中，同时进行钻孔提拔，确保灌注泥浆的均匀分布和孔洞的充实。

2.4钻孔保护和浇筑桩身-安装保护套管：在护壁灌注完毕后，将保护套管安装至孔洞中，用于保护孔壁的稳定和防止泥浆流失。

-浇筑桩身：在保护套管安装完毕后，根据设计要求和施工方案，进行钢筋的布置和混凝土的浇筑，形成桩身。

3.现场施工控制技术3.1施工质量控制-监测孔深和孔径：通过合适的测量工具和技术手段，实时监测钻孔的深度和孔径，确保符合设计要求。

-检测护壁泥浆质量：对护壁泥浆进行取样并进行实验室分析，确保泥浆的质量符合施工要求。

泥浆护壁冲孔灌注桩基础工程施工方案一、工程概况该工程位于xx市，建筑面积约为xxxx平方米，层数为xx层。

因地质条件不稳定，设计选用了泥浆护壁冲孔灌注桩基础。

二、施工组织该工程施工组织应按照“质量第一、安全第一”的原则，严格按照工程施工方案进行。

施工组织应由总包单位负责组织实施，在每个施工工序设置专职安全员，负责协调、管理和监督本工序的安全生产。

三、主要操作流程1、桩基础的处理（1）预埋物的清理。

清理桩基底部预留止水板覆盖物和基础预埋件，同时对孔口、止水板和其它堵口进行保护。

（2）进行钻孔。

按照施工图要求进行钻孔，孔径应根据孔壁泥浆护壁的要求进行控制。

（3）泥浆灌注。

按要求将泥浆灌注到孔内进行孔壁护壁。

（4）灌注混凝土。

泥浆灌注完成后，按要求在孔内灌注C30混凝土，采用随钻管道输送灌注。

2、质量控制（1）孔径。

孔径应与设计图纸一致，并在孔壁内进行泥浆护壁。

（2）混凝土强度。

灌注混凝土应按要求进行质量检测，控制混凝土强度符合设计要求。

（3）孔壁泥浆的质量控制。

应保证孔壁泥浆的浓度、粘度、稳定性和护壁效果均符合设计要求。

其中，对水质、药品质量、浓度、稀释比例、搅拌时间、搅拌方式等均需进行严格控制。

每天至少抽取一次样品进行检测并备案。

四、安全措施1、现场设置警戒线，并善其它标志符号。

2、每班按要求组织安全会诊并拟定安全措施。

3、按要求进行人员培训，提高工人安全意识，自我保护能力。

4、设立消防器材和急救箱；现场严格防火，禁止吸烟等行为；附近住户必须防止灰尘爆炸。

5、安装防护网，确保施工作业人员的安全。

如选用高空模板安装，则需对模板进行静力荷重试验，对制作过程进行经过审核，保证高度安全。

6、建议使用电梯設备装搭板材，脚手架施工前质性检查。

五、材料设备1、钻孔机：使用约定功率为200kW以上的轮式加减分钟钻机。

2、泥浆制备机：使用容量在20立方米左右的泥浆制备罐。

3、C30混凝土：混凝土按照建设单位和厂家的需求配置。

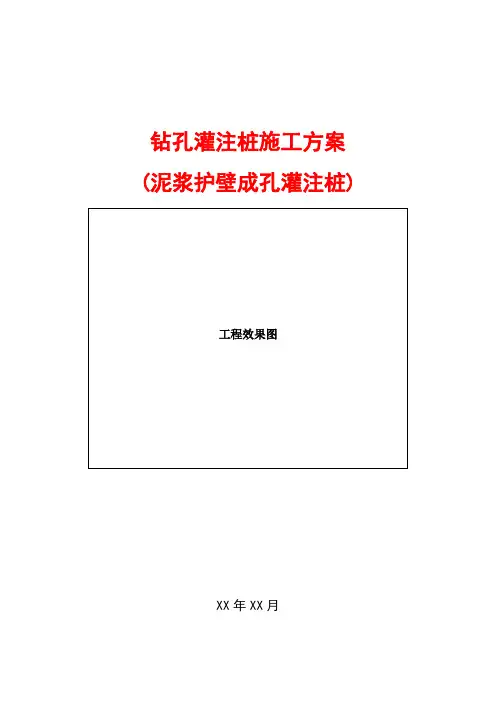

钻孔灌注桩施工方案(泥浆护壁成孔灌注桩)工程效果图XX年XX月目录1. 工程概况------------------------------------------------------- 11.1. 项目概况----------------------------------------------------------------------- 11.2. 设计概况----------------------------------------------------------------------- 21.3. 地质资料----------------------------------------------------------------------- 41.4. 重难点分析及针对性措施--------------------------------------------------------- 72. 编制依据------------------------------------------------------ 113. 施工计划------------------------------------------------------ 143.1. 进度计划---------------------------------------------------------------------- 143.2. 样板计划---------------------------------------------------------------------- 143.3. 主要材料计划------------------------------------------------------------------ 143.4. 劳动力计划-------------------------------------------------------------------- 153.5. 机具设备计划------------------------------------------------------------------ 163.6. 现场施工安排------------------------------------------------------------------ 174. 施工工艺技术-------------------------------------------------- 194.1. 工艺流程---------------------------------------------------------------------- 194.2. 施工工艺---------------------------------------------------------------------- 204.3. 常见问题的防治及处理---------------------------------------------------------- 525. 施工保证措施-------------------------------------------------- 555.1. 组织保证措施------------------------------------------------------------------ 555.2. 技术措施---------------------------------------------------------------------- 555.3. 监测监控措施------------------------------------------------------------------ 575.4. 安全管理措施------------------------------------------------------------------ 626. 施工管理及作业人员配备和分工 ---------------------------------- 646.1. 组织机构---------------------------------------------------------------------- 646.2. 岗位职责---------------------------------------------------------------------- 656.3. 施工人员配备------------------------------------------------------------------ 687. 验收要求------------------------------------------------------ 707.1. 验收流程及相应验收项---------------------------------------------------------- 707.2. 验收人员组成及职责------------------------------------------------------------ 717.3. 验收标准---------------------------------------------------------------------- 728. 应急处置措施-------------------------------------------------- 778.1. 目的-------------------------------------------------------------------------- 778.2. 组织机构职责及成员------------------------------------------------------------ 778.3. 事故预防措施------------------------------------------------------------------ 798.4. 人员伤害应急预案-------------------------------------------------------------- 819. 附件---------------------------------------------------------- 561.工程概况1.1.项目概况表1.1 工程基本信息一览表1.2.设计概况本工程主楼基础采用钻孔灌注桩（后注浆），裙楼及地下室基础采用钻孔灌注桩，共计350根，桩径900mm，桩身混凝土强度等级为C35，具体设计参数如下表。

泥浆护壁钻孔灌注桩施工方案一、工程概况。

泥浆护壁钻孔灌注桩是一种常用的基础工程方法，适用于各种土质条件下的基础处理。

本工程位于XX地区，地质条件为XX，建筑物结构为XX，需要进行泥浆护壁钻孔灌注桩的施工。

本方案旨在对该工程的施工方案进行详细说明，确保施工过程安全、高效、质量可控。

二、施工准备。

1. 施工前，需对施工场地进行勘察，了解地下水位、地质情况、周边环境等信息，制定详细的施工方案。

2. 确保施工现场的安全设施完备，包括围挡、警示标识、安全通道等。

3. 准备好所需的施工机械设备、材料和人员，确保施工过程中的需求。

三、施工工艺流程。

1. 钻孔。

a. 根据设计要求，确定钻孔位置和孔径，使用钻孔设备进行钻孔作业。

b. 钻孔过程中，需注意及时清理孔内泥浆，保持孔内清洁，以便后续的灌注作业。

2. 泥浆护壁。

a. 在钻孔完成后，进行泥浆护壁作业，将泥浆注入孔内，形成护壁，防止孔壁塌方。

b. 泥浆护壁的浆液配比需按照设计要求进行，确保护壁的稳定性和密实性。

3. 灌注桩。

a. 在泥浆护壁完成后，进行灌注桩的浇筑作业，将混凝土灌注至孔内，形成桩体。

b. 灌注桩的浇筑需控制浇筑速度和浇筑压力，确保桩体的质量和密实度。

四、施工注意事项。

1. 施工过程中，需严格按照设计要求进行，确保施工质量。

2. 在施工现场，需严格执行安全操作规程，保障施工人员的人身安全。

3. 施工过程中，需及时清理施工现场，保持施工环境整洁。

五、施工质量控制。

1. 施工过程中，需对每个工序进行质量检查，确保工序质量符合要求。

2. 施工完成后，进行整体的质量验收，确保施工质量达标。

六、施工总结。

本施工方案在实际施工中需严格按照要求进行操作，确保施工质量和安全。

同时，施工过程中需加强与监理单位的沟通，及时解决施工中出现的问题，确保工程顺利进行。

以上为泥浆护壁钻孔灌注桩施工方案，希望能对施工工作有所帮助。

泥浆护壁灌注桩施工方案泥浆护壁灌注桩是一种常用的基坑支护技术，适用于地下室、沉井、管廊等工程中，能够提供良好的地下水封闭效果和较高的抗浮托能力。

下面是一个泥浆护壁灌注桩的施工方案。

一、前期准备：1. 组织编制施工方案和安全技术措施，并报相关部门审批。

2. 制定施工组织设计和施工进度计划。

3. 准备施工所需的设备、材料和人力资源。

二、施工工艺：1. 桩位摆放：根据设计要求确定桩位，并使用测量工具标定桩位的准确位置。

2. 打草桩：按照设计要求，使用大型柴油打桩机将草桩打入地面。

3. 桩孔开挖：根据设计要求，使用挖掘机、钻机等设备对桩孔进行开挖，保持孔壁垂直度和孔径要求。

4. 清理底座：使用吹风机等工具将桩孔底部的泥浆和其他杂物清理干净。

5. 钢筋配置：按照设计要求，在桩孔内放置和绑扎预制的钢筋筋笼，确保钢筋与桩孔壁的间距符合要求。

6. 灌浆灌注：使用泵车将预制好的泥浆灌注桩筒内，注满桩孔。

7. 拔柱、套管：待泥浆固化后，使用拔板机将套管依次取出，同时将钢筋悬挂到桩顶，并测量桩顶标高是否符合设计要求。

8. 模板安装：将模板按照设计要求安装到桩顶，并进行调整和固定。

9. 灌浆施工：使用泵车将预制好的泥浆灌注到模板中，使模板内的泥浆一浇成型。

10. 拆模：待泥浆固化后，拆除模板，并做好修补和清理工作。

三、安全措施：1. 工地周围设立警示标志，划定施工区域。

2. 对施工现场实施24小时监控，确保施工安全。

3. 配备安全员和专业队伍，负责现场安全管理和指导。

4. 工人必须配备安全帽、防护服等个人防护装备，严禁擅自操作设备。

5. 桩孔开挖时，要对工地周边的管道、电力设施等进行相应的保护。

6. 泥浆灌注过程中，要定期检查泥浆的浓度和流动性，并及时调整。

7. 桩顶模板安装时，要使用专业工具进行固定，确保模板稳固。

以上是一个泥浆护壁灌注桩的施工方案，通过严格的施工工艺和安全措施，可以保证工程的质量和施工安全。

在整个施工过程中，需要进行监测和调整，确保施工按照设计要求进行。

泥浆护壁钻孔灌注桩施工方案完整版.doc 一：一、项目背景及概述1.1 项目背景项目背景说明1.2 项目概述项目概述说明二、施工准备2.1 前期准备工作2.1.1 地质勘察地质勘察内容及结果2.1.2 材料采购材料采购计划及过程2.2 施工团队组建施工团队构成及职责分工三、施工方案3.1 施工工艺流程3.1.1 孔洞凿探孔洞凿探工艺及流程3.1.2 泥浆护壁钻孔泥浆护壁钻孔工艺及流程 3.1.3 灌注桩施工灌注桩施工工艺及流程 3.2 施工参数及标准3.2.1 孔洞直径和深度控制3.2.2 泥浆性能参数控制3.2.3 灌注桩尺寸和强度要求四、安全措施4.1 施工现场安全4.1.1 人员安全措施4.1.2 设备安全措施4.2 灾害风险防控4.2.1 地质灾害预防4.2.2 排除天气灾害影响五、施工进度计划5.1 施工时间节点5.2 施工进度安排六、质量控制6.1 施工中的质量控制措施6.1.1 泥浆护壁质量监控 6.1.2 灌注桩施工质量监控6.2 质量验收标准七、施工收尾及验收7.1 施工收尾工作7.1.1 施工设备清理7.1.2 施工场地恢复7.2 竣工验收八、附件附：相关文件、图纸、数据等法律名词及注释：1. 法律名词1：相应注释2. 法律名词2：相应注释----------------------------------------------------------二：一、工程背景及概述1.1 工程背景工程背景说明1.2 工程概述工程概述说明二、施工准备2.1 前期准备工作2.1.1 地质勘察地质勘察内容及结果2.1.2 材料采购材料采购计划及过程2.2 施工团队组建施工团队构成及职责分工三、施工方案3.1 施工工艺流程3.1.1 孔洞凿探孔洞凿探工艺及流程3.1.2 泥浆护壁钻孔泥浆护壁钻孔工艺及流程 3.1.3 灌注桩施工灌注桩施工工艺及流程 3.2 施工参数及标准3.2.1 孔洞直径和深度控制3.2.2 泥浆性能参数控制3.2.3 灌注桩尺寸和强度要求四、安全措施4.1 施工现场安全4.1.1 人员安全措施4.1.2 设备安全措施4.2 灾害风险防控4.2.1 地质灾害预防4.2.2 排除天气灾害影响五、施工进度计划5.1 施工时间节点5.2 施工进度安排六、质量控制6.1 施工中的质量控制措施6.1.1 泥浆护壁质量监控 6.1.2 灌注桩施工质量监控6.2 质量验收标准七、施工收尾及验收7.1 施工收尾工作7.1.1 施工设备清理7.1.2 施工场地恢复7.2 竣工验收八、附件附：相关文件、图纸、数据等法律名词及注释：1. 法律名词1：相应注释2. 法律名词2：相应注释。

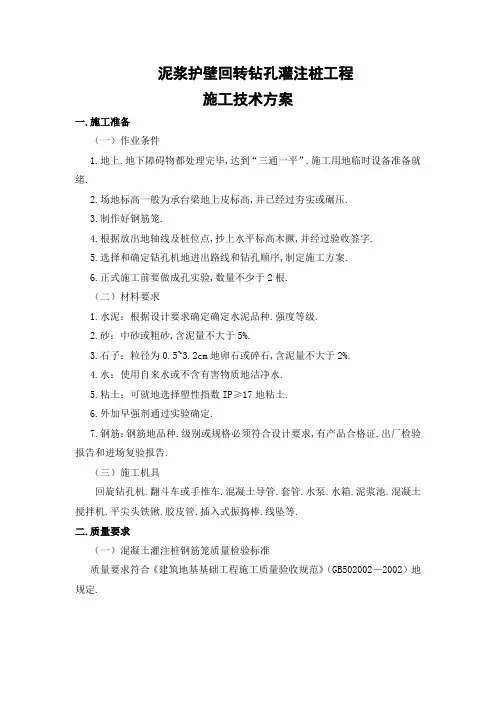

泥浆护壁回转钻孔灌注桩工程施工技术方案一.施工准备（一）作业条件1.地上.地下障碍物都处理完毕,达到“三通一平”.施工用地临时设备准备就绪.2.场地标高一般为承台梁地上皮标高,并已经过夯实或碾压.3.制作好钢筋笼.4.根据放出地轴线及桩位点,抄上水平标高木撅,并经过验收签字.5.选择和确定钻孔机地进出路线和钻孔顺序,制定施工方案.6.正式施工前要做成孔实验,数量不少于2根.（二）材料要求1.水泥：根据设计要求确定确定水泥品种.强度等级.2.砂：中砂或粗砂,含泥量不大于5%.3.石子：粒径为0.5~3.2cm地卵石或碎石,含泥量不大于2%.4.水：使用自来水或不含有害物质地洁净水.5.粘土：可就地选择塑性指数IP≥17地粘土.6.外加早强剂通过实验确定.7.钢筋：钢筋地品种.级别或规格必须符合设计要求,有产品合格证.出厂检验报告和进场复验报告.（三）施工机具回旋钻孔机.翻斗车或手推车.混凝土导管.套管.水泵.水箱.泥浆池.混凝土搅拌机.平尖头铁锹.胶皮管.插入式振捣棒.线坠等.二.质量要求（一）混凝土灌注桩钢筋笼质量检验标准质量要求符合《建筑地基基础工程施工质量验收规范》（GB502002—2002）地规定.表1－13（二）混凝土灌注桩地桩位偏差灌注桩地桩位偏差必须符合下表规定.桩顶标高至少要比设计标高高出0.5m.每浇注50m3必须有一组试件,小于50m3地桩每根桩必须有1组试件.灌注桩地平面位置和垂直度地允许偏差表1—14（三）混凝土灌注桩质量标准质量要求符合《建筑地基基础工程施工质量验收规范》（GB50202—2002）地规定.表1—15三.工艺流程钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→浇注混凝土→拔出导管→插桩顶钢筋.四.操作工艺（一）泥浆地制备和处理1.除能自行造浆地土层外,泥浆制备要选用高塑性粘土或膨润土.拌制泥浆要根据施工机械.工艺及穿越土层进行配合比设计.2.泥浆护壁要符合下列规定（1）施工期间护筒内地泥浆面要高出地下水位1.0m以上,在受水位涨落影响时,泥浆面要高出最高水位1.5m以上.（2）在清孔过程中,要不断置换泥浆,直至浇注混凝土.（3）浇注混凝土前,孔底500mm以内地泥浆比重要小于1.25；含砂率≤8%；粘度28s.（4）在易产生泥浆渗透地土层中要采取维持孔壁稳定地措施.3.废弃地泥浆.渣要按环境保护地有关规定处理.（二）钻孔机就位钻孔机就位时,必须保持平稳,不发生倾斜.位移,为准确控制钻孔深度,要在机架上或机管上作出控制地标尺,以便在施工中进行观测.记录.（三）钻孔及注泥浆调查机架梃杆,对好桩位（用对位圈）,开动机器钻进,出土,达到一定深度（视土质和地下水情况）钻孔,孔内注入事先调制好地泥浆,然后继续进钻.（四）下套管（护筒）1.钻孔深度达到5m左右时,提钻下套管.2.套管内径应大于钻头100mm.3.套管位置要埋设正确和稳定,套管与孔壁之间要用粘土填实,套管中心与桩孔中心线偏差不大于50mm.4.套管埋设深度：在粘性土中不小于1m,在砂土中不小于1.5m,并要保持孔内泥浆面高出地下1m以上.（五）继续钻孔防止表层土振动坍塌,钻孔时不要让泥浆水位下降,当钻至持力层后,设计无特殊要求时,可继续钻深1m左右,作为插入深度.在施工过程中经常测定泥浆相对密度.（六）孔底清理及排渣1.在粘土和粉质粘土中成孔时,可注入清水,以原土造浆护壁.排渣泥浆地相对密度控制在1.1.~1.2.2.在砂土和较厚地夹砂层中成孔时,泥浆相对密度要控制在1.1~1.3；在穿过砂夹卵石层或容易坍孔地土层中成孔时,泥浆地相对密度要控制在1.3~1.5.3.吊放钢筋笼：钢筋笼放前要绑好砂浆垫快；吊放时要对准孔位,吊直扶稳,缓慢下沉,钢筋笼放到设计位置时,要立即固定,防止上浮.（七）射水清底在钢筋笼内插入混凝土导管（管内有射水装置）,通过软管与高压泵连接,开动泵水即射出.射水后孔底地沉渣即悬浮于泥浆之中.1.水下浇注混凝土要连续施工,导管底端埋入混凝土地深度为0.8~1.3m,导管地第一节底管长度≥4m.2.混凝土地配置（1）配合比经实验室试配确定,试配强度比设计强度提高10%~15%；（2）水灰比不宜大于0.6；（3）有良好地和易性,在规定地浇注期内,坍落度为160~220m；在浇注初期,为使导管下端形成混凝土堆,坍落度宜为140~160mm；（4）水泥用量一般为350~400kg/m3,砂率一般为45%~50%.（九）拔除拔导管混凝土浇注到桩顶时,要及时拔出导管.但混凝土地上顶标高一定要符合设计及规范要求.（十）插桩顶钢筋桩顶上地插筋一定要保持垂直插入,有足够锚固长度和保护层,防止插偏和插斜.（十一）试块留置筒同一配合比地试块,每般不得少于1组.每根罐注桩不得少于1组.（十二）冬.雨期施工1.不宜在冬期进行.2.雨天施工现场必须有排水措施,严防地面雨水流入桩孔内.要防止桩机移动,以免造成桩孔歪斜等情况.五.成品保护1.钢筋笼在制作.运输和安装过程中,要采取措施防止变形.吊入桩孔内,要牢固确定其位置,防止上浮.2.灌注桩施工完毕进行基础开挖时,要制定合理地施工顺序和技术措施,防止桩地位移和倾斜.并要检查每根桩地纵横位置偏差.3.在钻孔机安装,钢筋笼运输及混凝土浇注,均要注意保护好现场地轴线桩,高程桩,并经常予以核较.4.桩头外留地主筋插铁要妥善保护,不得任意弯折或压断.六.要注意地质量问题1.泥浆护壁成孔时,发生斜孔.弯孔.缩孔和塌孔或沿套管周围冒浆以及地面沉陷等情况,要停止钻进.经采取措施后,方可继续施工.2.钻进速度,要根据土层情况.孔径.孔深.供水或供浆量地大小.钻机负荷以及成孔质量等具体情况确定.3.水下混凝土面平均上升速度不小于0.25m3/h.浇注前,导管中要设置球.塞等物等隔水,浇注时,导管插入混凝土地深度不小于1m.4.施工中要经常测定泥浆密度,并定期测定粘度.含砂率和胶体率.泥浆粘度18~22,含砂率不大于4%~8%,胶体率不小于90%.5.清孔过程中,必须及时补给足够地泥浆,并保持浆面稳定.6.钢筋笼变形：钢筋笼在堆放.运输.起吊.入孔等过程中,必须加强对操作工人地技术交底,严格执行加固地技术措施.7.混凝土浇到接近桩顶时,随时测量顶部标高,以免过多截桩或补桩.。

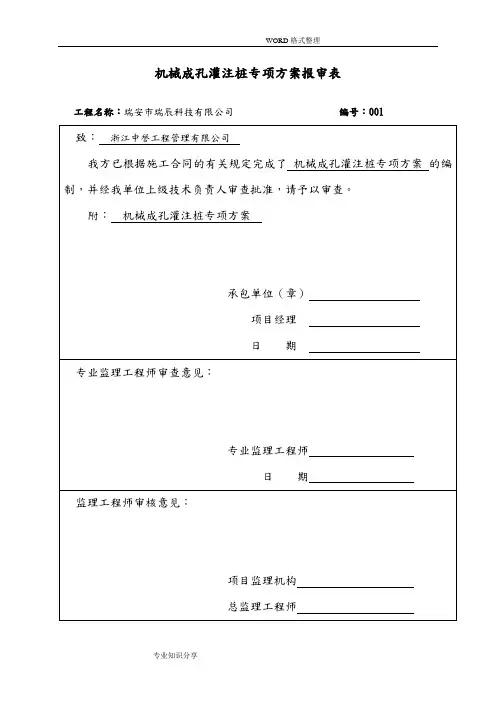

机械成孔灌注桩专项方案报审表工程名称：瑞安市瑞辰科技有限公司编号：001瑞安市瑞辰科技有限公司办公生产综合楼及厂房工程机械成孔灌注桩专项方案编制人: 职务（称）工程师审核人: 职务（称）工程师批准人: 职务（称）工程师批准部门（章）:编制日期： 2013年9月6日温州中工建设工程有限公司目录第一章工程概况 (1)1.1桩基础概况 (1)1.2地质特征 (1)第二章施工部署 (3)2.1、场地的布置 (3)2.2施工计顺序 (3)2.3劳动力安排 (3)2.4主要机械设备需求计划表 (4)2.5主要周转材料需用计划表 (4)第三章施工方法 (4)3.1施工准备： (4)3.2施工工艺流程 (5)3.3施工方法及技术要求 (5)3.3.1、埋设护筒 (5)3.3.2、泥浆制备 (6)3.3.3、成孔 (6)3.3.4清孔 (7)3.3.5、钢筋骨架加工与安装 (7)3.3.6、灌注水下混凝土 (11)第四章灌注过程中常见问题的处理 (11)4.1灌注混凝土时堵管 (12)4.2灌注混凝土过程钢筋骨架上浮 (12)4.3桩身混凝土强度低或混凝土离析 (13)4.4桩身混凝土夹渣或断桩 (13)4.5桩顶混凝土不密实或强度达不到设计要求 (14)4.6混凝土灌注过程因故中断 (14)第五章质量控制措施 (15)第六章安全生产、文明生产 (16)第一章工程概况1.1 桩基础概况瑞安市风光机电设备厂位于瑞安市飞云新区F地块。

建筑面积10832.5m2。

场内原始地貌为低洼冲沟地带，后经建设平整，现地势平坦。

办公生产综合楼及厂房基础形式为121根Φ550mm预应力管桩和51根Φ700mm机械成孔灌注桩基础。

桩端持力层为卵石层，桩端承载力极限值为1580KN，建筑桩基安全等级为三级。

桩身混凝土强度为C25，钢筋采用HRB335和HPB235。

1.2 地质特征1、主要地质岩层特征：根据现场勘察及岩土工程勘察报告，场地内由上而下主要涉及以下岩土层：（1）、粘土灰黄色、可塑状，局部软塑状，中～高压缩性，见少量铁锰质斑点或结核，往下一体渐软。

泥浆护壁钻孔灌注桩施工方案泥浆护壁钻孔灌注桩是一种常用的地基处理方法，适用于复杂地质条件下的基础施工。

本文将结合实际案例，详细介绍泥浆护壁钻孔灌注桩施工方案。

一、工程概况本工程位于城市新建商业综合体基础施工区域，地面基础土层主要为松散黏土层，下方为坚硬的砂岩层。

由于建筑物所需的基础承载能力较高，故选用泥浆护壁钻孔灌注桩作为基础处理手段。

二、施工设备和材料准备1.泥浆护壁钻孔设备：钻机、泥浆搅拌系统、泥浆泵、钻杆等。

2.施工材料：水泥、砂浆、钢筋、钢模板等。

3.安全设备：安全帽、安全绳、安全网等。

三、施工步骤1.确定钻孔位置和孔径。

根据结构设计要求和地质勘探资料，确定钻孔位置和孔径。

采用近心排布方式，孔径为1200mm。

2.钻孔准备工作。

搭建钻机和泥浆搅拌系统，连接好各种管道和设备。

检查施工设备，准备好充足的泥浆和材料。

3.开始钻孔。

启动钻机，将钻杆逐渐推入地下，同时向下注入泥浆。

根据地质情况，确定钻孔进度和钻孔深度，保证钻孔的纵向垂直性和直径的精度。

4.护壁工作。

当钻孔到达设计深度后，将钻孔壁进行清理，并放入钢筋笼。

之后，在钻孔壁上安装钢模板，保证泥浆灌注时不会流失。

5.泥浆灌注。

用泥浆搅拌系统将水泥、砂浆和水按比例充分搅拌成泥浆。

然后，用泥浆泵将泥浆注入钻孔中，同时缓慢抽出钻杆。

注入泥浆的速度应控制在适当范围，以保证泥浆与土壤充分混合，并达到预期的支护效果。

6.灌注完成和养护。

当泥浆灌注到设计标高后，停止灌注并等待泥浆充分凝固。

通常，需进行7～14天的养护，以保证桩身强度和稳定性。

四、施工质量控制1.钻孔质量控制：使用合适的钻具和控制合理的施工速度，确保钻孔的直径和垂直度满足设计要求。

2.护壁质量控制：清理钻孔壁时，要确保无松动土壤和杂质。

钢筋笼的安装要牢固，与钻孔壁之间要有一定的间隙。

3.泥浆质量控制：泥浆的成分、浓度和比例要符合设计要求，保证灌注过程中的稳定性和流动性。

五、施工安全措施1.施工人员佩戴安全帽、安全绳等个人防护装备。

泥浆护壁回转钻孔灌注桩施工方案一、前期准备工作1.制定施工方案：根据实际施工条件、设计要求和监测要求，编制泥浆护壁回转钻孔灌注桩的施工方案。

2.准备设备和材料：准备好所需的钻机、泥浆搅拌车、灌浆设备、钻具、钢筋和混凝土等施工设备和材料。

二、施工工艺流程1.钻孔准备（1）确定钻孔位置和尺寸：根据设计要求和现场条件，确定钻孔的位置和尺寸。

（2）钻孔布置：根据设计要求，设置好钻孔的布置位置和顺序。

（3）标记钻孔中心线：使用标准钢尺或者其它工具，在地面上标记钻孔的中心线。

（4）标定钻孔深度：使用标定钢尺或钢管等设备，沿着钻孔中心线标定钻孔的深度。

（5）调整钻机位置：根据钻孔布置和深度要求，调整钻机的位置和钻孔角度等参数。

2.钻孔施工（1）安装钻具：根据钻孔的深度和直径要求，安装好相应的钻具，包括钻杆、钻头和套管等。

（2）开始钻孔：启动钻机，开始进行钻孔作业。

在钻孔过程中，应注意控制钻孔深度和直径，保持钻孔的垂直度和平整度。

（3）钻孔过程中的处理：在钻孔过程中，应注意观察地层情况，及时调整泥浆的配比和搅拌参数，保持钻孔的稳定和畅通。

（4）孔口处理：钻孔完成后，及时对孔口进行处理，包括清理孔口及四周的杂物和泥浆。

3.灌浆回转钻孔（1）准备灌浆材料：根据设计要求，准备好配合比合适数量的灌浆材料。

（2）准备灌注设备：调试灌注设备，确保其正常工作。

（3）灌注桩体：将灌浆材料通过灌注设备注入钻孔中，同时通过回转钻孔的方式，使灌浆材料充分分布于钻孔中，形成灌注桩体。

（4）灌注过程中的处理：在灌注过程中，应及时观察灌注情况，根据需要调整灌浆的流量和速度，确保灌注桩体的质量。

（5）灌注完成后，应在一定的时间内进行锤击试验和静载试验等相关监测，评估灌注桩的承载力和稳定性。

4.钢筋灌注（1）准备钢筋：根据设计要求，准备好所需的钢筋材料，包括直径、长度和数量等。

（2）钢筋的安装：根据设计图纸和要求，按照预定的螺旋方式和间距等安装钢筋。

泥浆护壁钻孔灌注桩施工方案1、施工工艺流程定桩位——开挖土坑、埋设护筒——钻机就位、开钻——边钻边泥浆护壁、以防坍孔——钻到设计深度后第一次清孔——安放钢筋笼——安放钢导管——第二次清孔——放隔水塞、水下灌注砼、成桩。

正循环成孔及二次清孔的施工工艺流程图见附录2、施工技术要求①、校验、复测桩位开孔前认真对照桩位施工图，以定位控制点为依据，用经纬仪认真复测，以保证桩位定位准确无误。

开孔前以桩位为中心，引出桩位十字中心线，并按桩孔及护筒直径放出灰线。

要求：桩位准确，合理布置测量控制点、方格控制网，同时在进场前对经纬仪、水准仪、卷尺等测量仪器进行校验，保证测量仪器的准确度、灵敏度和误差。

②、埋设护筒护筒一般采用钢板卷制，接缝电焊焊牢，护筒顶部开溢流孔，护筒直径应大于设计桩径100mm,高度以能安放钻头控制，一般为1.5m 左右。

护筒埋设时上口高出自然地面0.3〜0.4m,护筒溢流孔应与小泥浆池相通。

③、校验护筒护筒埋设好后，再次用经纬仪进行校验，然后用红漆将桩位中心十字线标记在护筒上。

校验好的护筒周围应用粘土分层回填夯实。

要求：（1）开孔时要严格按灰线垂直开挖；（2）埋设护筒后依靠精密测量仪器校验护筒，使护筒中心与桩位中心偏差小于20mm,并将桩位中心十字线标记在护筒上；（3）如护筒中心与桩位中心偏差较大，应重新埋设护筒。

④、钻机就位钻机就位时，应用水平尺、经纬仪调整钻机水平度及钻杆垂直度，使钻头对准桩位十字中心线中心，对中后应及时将机架垫稳塞平，并将开钻报告报请业主代表、监理验收签字。

要求：钻头中心对准桩位十字中心，且偏差小于20mm，并调整桩机平整度和钻杆垂直度。

⑤、钻进成孔（1）、本工程采用正循环钻进成孔的施工工艺。

开钻前，磨盘安装应准确、水平、稳固，磨盘中心与护筒中心误差不大于20mm，钻进中要检查钻机水平情况，发现倾斜及时调整至水平位置，同时反复提钻、下钻进行扫孔。

（2）、开孔钻进一定要配置好泥浆，泥浆比重控制在1.1〜1.15, 用泥浆比重计测量。

泥浆护壁机械钻孔灌注桩施工方案一、前期准备在进行泥浆护壁机械钻孔灌注桩施工前，必须做好充分的前期准备工作。

具体包括以下几个方面：1.工程地质勘察在施工前，需要进行工程地质勘察，了解地下情况，确保施工过程中不会受到地质条件的限制。

2.设计方案制定根据勘察结果，制定合理的施工设计方案，包括钻孔的位置、孔径、深度等参数。

3.设备准备准备好必要的施工设备，包括泥浆护壁机械、钻孔机、灌浆设备等。

二、施工过程1. 钻孔施工1.在确定好的位置开始进行钻孔，根据设计要求选择合适的孔径和深度。

2.确保钻孔的轴线垂直，并严格控制钻孔的偏差，避免影响后续的灌注工作。

2. 泥浆护壁1.使用泥浆护壁机械进行泥浆护壁作业，可以有效地保护孔壁不坍塌，并保持施工现场的清洁。

2.确保泥浆护壁的质量，避免泥浆失水或者太稀导致护壁效果不佳。

3. 灌注桩施工1.在完成泥浆护壁作业后，开始进行灌注桩的灌浆作业。

2.选择适当的灌浆材料，并严格按照设计要求进行灌注，确保灌注桩的质量。

4. 后续工作1.灌注完成后，对施工现场进行清理，确保施工安全及整洁。

2.对施工过程进行总结，记录经验教训，为下一次施工提供参考。

三、安全注意事项1.在施工过程中，必须严格遵守相关安全规定，佩戴好安全防护装备。

2.对施工人员进行专业培训，确保其操作规范，避免事故发生。

3.定期检查施工设备的工作状态，及时进行维护保养，确保设备正常运转。

结语泥浆护壁机械钻孔灌注桩施工是一项复杂的工程，需要我们充分的前期准备和严谨的操作，才能确保施工质量和安全。

希望本文的施工方案能为相关施工人员提供一些参考，有效地指导他们进行工作。

泥浆护壁钻孔灌注桩施工方案1. 概述本文档旨在介绍泥浆护壁钻孔灌注桩的施工方案。

泥浆护壁钻孔灌注桩是一种常用于土壤或岩石地层中注浆灌注桩的施工方法。

其通过钻孔、套管护壁、注浆灌注等步骤，形成具有较高承载能力和较好防渗性能的桩基。

2. 施工准备施工前需要进行充分的准备工作，确保施工的顺利进行。

以下为施工准备的主要步骤：2.1 桩基设计与预测在施工前，需要进行桩基的设计与预测工作。

根据工程要求，确定桩的类型、桩径、桩长、钻孔方式等参数，并进行桩的承载力、稳定性等计算与预测。

2.2 施工人员和设备组织施工所需的人员和设备，包括钻机、泥浆搅拌机、护壁管等。

确保设备的正常运行，施工人员具备相关技能和经验。

2.3 施工材料与泥浆配置准备好所需的施工材料，包括钢筋、钢管、混凝土、注浆材料等。

配置合适的泥浆，保证泥浆的质量稳定。

3. 施工步骤泥浆护壁钻孔灌注桩的施工步骤包括钻孔、套管护壁、注浆灌注等。

下面将详细介绍每个步骤的施工方法。

3.1 钻孔1.根据设计要求，确定钻孔位置，并进行标志。

2.准备好钻机，并进行试孔，确保钻机运行正常。

3.开始正式钻孔，根据设计要求调整钻机的参数（如转速、进给速度等）。

4.钻孔过程中需注意岩层变化、钢筋或其他障碍物的遇到等情况，及时调整钻机的参数或采取相应措施处理。

3.2 套管护壁1.钻孔到设计要求的深度后，根据设计要求选择合适的套管。

2.将套管沿钻孔逐段下放，同时注入泥浆进行护壁，确保套管的稳定性和密封性。

3.3 注浆灌注1.完成套管护壁后，开始进行注浆灌注。

根据设计要求确定注浆孔的位置和数量。

2.使用泥浆搅拌机配置适合的注浆材料，将注浆材料输送至注浆孔中，同时在回浆孔处设置足够的浆路，确保注浆材料顺畅流动。

3.控制注浆的压力、流量等参数，避免过度注浆或注浆不足情况发生。

同时记录注浆的情况，以便后续分析和评估。

3.4 桩顶处理1.在灌注完成后，进行桩顶处理。

根据设计要求进行钻孔养护、回填、预埋件安装等工作。

泥浆护壁回转钻孔灌注桩施工方案1、范围本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。

2、施工准备2.1材料及主要机具：2.1.1水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥。

2.1.2砂：中砂或粗砂，含泥量不大于5%。

2.1.3石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。

2.1.4水：应用自来水或不含有害物质的洁净水。

2.1.5粘土：可就地选择塑性指数IP≥17的粘土。

2.1.6外加早强剂应通过试验确定。

2.1.7钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。

2.1.8主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。

2.2作业条件：2.2.1地上、地下障碍物都处理完毕，达到“三通一平”。

施工用的临时设施准备就绪。

2.2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。

2.2.3制作好钢筋笼。

2.2.4根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。

2.2.5要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。

2.2.6正式施工前应做成孔试验，数量不少于两根。

3、操作工艺3.1工艺流程：3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。

3.3钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻。

3.4厂套管（护筒）：钻孔深度到5m左右时，提钻下套管。

3.4.1套管内径应大于钻头100mm。

3.4.2套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中心线偏差不大于50mm。

3.4.3套管埋设深度：在粘性土中不宜小于lm，在砂土中不宜小于1.5m，并应保持孔内泥浆面高出地下水位1m以上。

泥浆护壁钻孔灌注桩施工方案(1)在施工过程中，泥浆护壁钻孔灌注桩是一种常见的施工方法，其施工方案的细节和步骤对工程的质量和进度具有至关重要的影响。

本文将详细介绍泥浆护壁钻孔灌注桩的施工方案，以确保施工过程中的顺利进行。

1. 方案概述泥浆护壁钻孔灌注桩是一种结构稳定性强、承载能力高的地基处理方法，适用于各类地质情况。

施工过程中主要包括孔洞钻成、灌浆、钢筋搅拌、成孔排土、灌注桩等步骤。

2. 施工准备2.1 设备准备•钻孔设备：钻孔机、搅拌车等；•灌浆设备：泥浆搅拌机、泥浆泵等；•其他辅助设备：输送管道、砼搅拌机等。

2.2 材料准备•泥浆：按照设计配比配置好的泥浆；•砼：按照设计的配比配置好的混凝土；•钢筋：符合相关标准要求的钢筋。

3. 施工步骤3.1 孔洞钻成1.根据设计要求确定孔径和孔深，选择合适的钻头；2.钻孔机逐层下降，注意控制孔洞的垂直度和直径。

3.2 灌浆1.使用泥浆搅拌机将泥浆按照设计配比配制好；2.将泥浆通过泥浆泵输送到孔洞内，同时保持泥浆的充盈状态。

3.3 钢筋搅拌1.在灌浆完成后，在孔洞内放置预埋的钢筋；2.使用搅拌机搅拌混凝土，并通过输送管道灌注至孔洞。

3.4 成孔排土1.在钢筋搅拌完成后，根据需要进行成孔排土，保持孔内清洁；2.随时注意孔洞内泥浆的情况，及时调整泥浆的配制。

3.5 灌注桩1.确保灌注开始前各项准备工作已就绪；2.将混凝土灌注至孔洞中，维持压浆、抗拔性和承载能力。

4. 质量控制1.在施工过程中，随时注意孔洞的垂直度和孔径的符合情况；2.对每一步的施工过程都要进行严格的质量检查，确保符合要求。

5. 安全防护1.施工现场应配备完整的安全设施，施工人员必须佩戴相应的防护装备；2.严格执行安全操作规程，确保施工过程的安全。

综上所述，泥浆护壁钻孔灌注桩施工方案的制定和执行对于工程的顺利进行至关重要。

在施工过程中，施工人员需严格按照方案步骤进行操作，保证施工质量和施工安全，从而为工程的顺利完工提供保障。

完整版)泥浆护壁钻孔灌注桩施工方案施工方案：泥浆护壁钻孔灌注桩一、工程概况本工程为机械成孔灌注桩基础，共计67根。

桩径分别为700mm（33根）、900mm（7根）、1000mm（11根）和1200mm（16根），桩长为6000mm。

设计依据XXX地址勘察报告，桩身材料采用C25混凝土、HPB300钢筋和HRB400，钢筋保护层厚度为50mm。

施工条件：场内平整基本完成，进场道路畅通，施工道路基本满足运输要求，所有的钢筋现场制作，现浇混凝土采用商品混凝土、电焊机三台，11KW50PN离心泥浆泵一台，冲击钻孔机六台，Φ250法兰连接砼导管一套、钢筋切割机一台，施工机具基本齐全，符合开工条件。

二、工程工期业主给定工程工期为2015年2月1日——3月10日，共38天时间（春节放假6天）。

施工前的准备：1.地上、地下障碍物处理完毕，达到“三通一平”，施工用的临时设施准备就绪。

2.施工放线、定桩位及高程，依据建筑物测量控制网点资料和基础平面图测定桩位，轴线控制基准点，确定桩位，以中心点为圆心。

3.钻孔机就位，钻机底座可用枕木横铺，确保钻机不发生倾斜、位移；为准确控制钻孔深度，应在机架上或钢绳上作出控制标识，以便在施工中进行检测、记录。

4.采取有效的技术措施，防止扰动孔壁，造成塌孔、扩孔、掉钻；所有钢丝绳必须严格按照钢丝绳的报废规定标准执行。

凡打死结、扭曲、松散、绳芯外露、断股、断丝超标，最外层严重磨损者均不得使用，钢丝绳卡应匹配，绳径为10~20mm者，绳卡数量不少于4个，绳径为21~28mm者绳卡数不少于5个，绳头长度不短于140mm。

作好泥浆池，排浆循环沟，节约水源，减少环境污染。

三、工程要求1.操作流程：测定桩位→钻机就位→打孔→注泥浆→继续打孔→排渣→检查验孔→吊放钢筋笼→插入砼导管→浇筑砼→拔出导管→破桩头→试验检测。

2.操作工艺：1）泥浆制作及使用技术要求：钻孔泥浆采用粘性土与水混合造浆，其泥浆性能指标参考附表使用。

第1篇一、工程概况本工程为某住宅小区基础工程，基础形式采用泥浆护壁钻孔灌注桩。

桩径为600mm，桩长根据地质条件确定，桩间距为1.5m。

本方案旨在确保钻孔灌注桩施工质量，提高施工效率，确保工程安全、环保、文明施工。

二、施工准备1. 技术准备- 熟悉工程地质勘察报告，了解地质条件。

- 研究施工图纸，明确施工要求。

- 制定详细的施工方案，包括施工工艺、施工流程、质量控制点等。

2. 人员准备- 组织施工队伍，明确各工种人员职责。

- 对施工人员进行技术培训和安全教育。

3. 材料准备- 桩基材料：钢筋、水泥、砂石等。

- 施工设备：钻机、泥浆泵、搅拌机、吊车等。

- 施工工具：水准仪、经纬仪、测绳等。

4. 现场准备- 清理施工现场，平整场地。

- 设置施工标志，明确桩位。

- 做好排水、防雨、防尘措施。

三、施工工艺1. 钻孔施工- 钻孔前，检查钻机设备是否完好，调整钻机至桩位。

- 采用泥浆护壁钻孔，泥浆密度控制在1.1～1.2g/cm³，粘度控制在20～25s。

- 钻孔过程中，定期检查孔深、孔径、垂直度等，确保符合设计要求。

- 钻孔完成后，清孔，确保孔底沉渣厚度小于50mm。

2. 钢筋笼制作与安装- 钢筋笼采用现场制作，确保尺寸准确。

- 钢筋笼制作完成后，吊装至孔口，确保垂直度。

- 钢筋笼插入孔内，采用振动锤振动，使钢筋笼与孔壁紧密结合。

3. 混凝土浇筑- 混凝土采用商品混凝土，坍落度控制在180～220mm。

- 混凝土浇筑前，检查钢筋笼位置，确保无误。

- 采用导管法浇筑混凝土，确保混凝土密实。

- 浇筑完成后，进行二次振捣，排除气泡。

4. 成桩检测- 浇筑完成后，进行成桩质量检测，包括桩长、桩径、混凝土强度等。

- 检测不合格的桩，进行补强处理。

四、质量控制1. 材料质量- 严格控制钢筋、水泥、砂石等原材料的质量，确保符合设计要求。

- 进场的材料需进行检验，不合格的材料不得使用。

2. 施工过程控制- 钻孔过程中，严格控制孔深、孔径、垂直度等，确保符合设计要求。
