电气设计经验分享-关于低压配电系统

低压供电系统设计知识低压供电系统设计涉及到在电气系统中使用较低电压级别的设计和规划，通常在工业、商业和住宅建筑中使用。

以下是一些涉及低压供电系统设计的基本知识：1.电压级别：低压通常指的是1000伏及以下的电压级别。

低压供电系统一般包括230伏（单相）和400伏（三相）的交流电，以及直流电系统。

2.电力系统构成：低压供电系统包括发电机、变压器、开关设备、电缆、配电盘等组件。

这些组件协同工作，将电能从发电端输送到最终用户。

3.电缆和导线选择：在低压系统中，选择适当规格的电缆和导线是至关重要的。

这涉及到考虑电流负载、电气阻抗、短路电流容忍度等因素。

4.系统配置：低压系统可以采用单相或三相配置，具体取决于应用的要求。

三相系统通常用于大功率负载，而单相系统常用于住宅和小型商业建筑。

5.电力负载计算：在设计低压供电系统时，需要计算电力负载，以确保系统足以满足各种设备和用途的电力需求。

6.电气安全：低压供电系统设计必须符合相关的电气安全标准和规定。

这包括适当的过载和短路保护、接地系统的设计等。

7.能效和可靠性：在设计低压供电系统时，通常要考虑能效和可靠性。

采用能效设备和系统配置，以及备用电源和自动切换系统，有助于提高系统的可靠性。

8.监控和控制系统：现代低压供电系统通常涉及到监控和控制系统，以实时监测电能使用情况，进行故障检测，并提高系统的管理效率。

这只是低压供电系统设计中的一些基本知识点。

具体的设计需要考虑特定应用、国家或地区的标准以及当地的电力规范。

在进行设计时，建议与专业电气工程师或相关领域的专业人员合作。

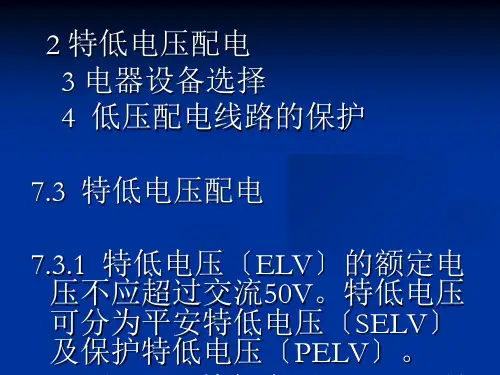

低压配电电气设计【1】一般规定1、本章适用于民用建筑工频交流电压1000V及以下的低压配电设计。

2、低压配电系统的设计应根据工程的种类、规模、负荷性质、容量及可能的发展等因素综合确定。

3、确定低压配电系统时，应符合下列要求：（1）供电可靠和保证电能质量要求；（2）系统接线简单可靠并具有一定灵活性；（3）保证人身、财产、操作安全及检修方便；（4）节省有色金属，减少电能损耗；（5）经济合理，技术先进。

4、低压配电系统的设计应符合下列规定：（1）变压器二次侧至用电设备之间的低压配电级数不宜超过三级；（2）各级低压配电屏或低压配电箱宜根据发展的可能留有备用回路；（3）由市电引入的低压电源线路，应在电源箱的受电端设置具有隔离作用和保护作用的电器；（4）由本单位配变电所引入的专用回路，在受电端可装设不带保护的开关电器；对于树干式供电系统的配电回路，各受电端均应装设带保护的开关电器。

5、低压配电设计除应符合本规范外，尚应符合现行国家标准《低压配电设计规范》GB50054的规定。

【2】低压配电系统1、多层公共建筑及住宅的低压配电系统应符合下列规定：（1）照明、电力、消防及其他防灾用电负荷，应分别自成配电系统；（2）电源可采用电缆埋地或架空进线，进线处应设置电源箱，箱内应设置总开关电器；电源箱宜设在室内，当设在室外时，应选用室外型箱体；（3）当用电负荷容量较大或用电负荷较重要时，应设置低压配电室，对容量较大和较重要的用电负荷宜从低压配电室以放射式配电；（4）由低压配电室至各层配电箱或分配电箱，宜采用树干式或放射与树干相结合的混合式配电；（5）多层住宅的垂直配电干线，宜采用三相配电系统。

2、高层公共建筑及住宅的低压配电系统应符合下列规定：（1）高层公共建筑的低压配电系统，应将照明、电力、消防及其他防灾用电负荷分别自成系统。

（2）对于容量较大的用电负荷或重要用电负荷，宜从配电室以放射式配电。

（3）高层公共建筑的垂直供电干线，可根据负荷重要程度、负荷大小及分布情况，采用下列方式供电：1）可采用封闭式母线槽供电的树干式配电；2）可采用电缆干线供电的放射式或树干式配电；当为树干式配电时，宜采用电缆T接端子方式或预制分支电缆引至各层配电箱；3）可采用分区树干式配电。

低压配电箱的电气设计分析摘要：随着我国经济的迅速发展和电力科技的不断革新，电气设备的使用范围日益扩大，电力设备的技术日趋复杂化，这使得电气设备对其运行可靠性、功能性和经济性都提出了较高的要求。

低压配电箱的使用范围非常广，并且具备较强的分段能力、动热稳定性等特点，随着目前对低压配电箱提出的有关要求越来越多，所以低压配电箱的电气设计更应得到相应的优化。

基于此，本文对低压配电柜的电气设计展开了有效的分析。

关键词：低压；配电箱；电气设计目前使用的低压配电箱主要由两个部分组成，即盘面和箱体，从材料方面来看有木制的低压配电箱和铁质的低压配电箱，而低压柜的装配形式根据实际的需求，可分为明、暗两类。

随着电力系统的发展和电力系统的使用安全需求的日益增加，对低压配电箱电气设计提出了一系列的要求。

1.低压配电箱的有关内容简述电力设备中的低压配电箱是电力网与电力使用者的主要连接，其具有操作简单、灵活、可靠等优点，可以极大地改善电力供应的品质，而且使用低压配电箱可以降低电力的失效和停电的次数。

由于自动化及信息化技术的发展，使得现有的配电箱自动化、信息化的优势非常明显，可以合理地分配电网的用电量，达到高效的无功功率，并且可以对电网的运行情况进行实时监控，保证电网的稳定。

此外，新型的低压配电箱还拥有一套能有效地防止电网异常电压、电流、谐波等异常情况的自动控制，在动力反应方面有着非常显著的优越性。

2.低压配电箱的电气设计内容分析2.1线路设计在低压配电箱的电气系统中，线路的设计是一个重要的环节，它包含了两大方面：电力线缆的选择和电线的选择。

首先，从接线方案的角度来看，在进行接线时，应充分考虑其负载特性、负载容量、电源线路等，从而对各线路的导线截面、导线的类型、材料选用等有直接的关系。

此外，在使用中，各线路负载并不总是按标称或同时进行，所以在选择线路时，要充分地根据其实际负载情况，从而决定其最大的设计能力。

其次，对于电线的选择，目前所采用的低压配电箱采用的是铜、铝线，而在选择电线的时候，必须要考虑到在直流电源条件下的集肤效果，以及相邻性对电源回路的导体的剖面和电流透过性能的影响。

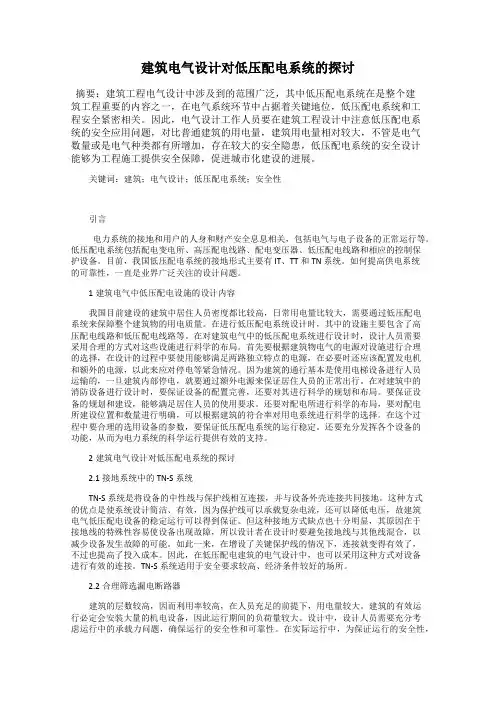

建筑电气设计对低压配电系统的探讨摘要：建筑工程电气设计中涉及到的范围广泛，其中低压配电系统在是整个建筑工程重要的内容之一，在电气系统环节中占据着关键地位，低压配电系统和工程安全紧密相关。

因此，电气设计工作人员要在建筑工程设计中注意低压配电系统的安全应用问题，对比普通建筑的用电量，建筑用电量相对较大，不管是电气数量或是电气种类都有所增加，存在较大的安全隐患，低压配电系统的安全设计能够为工程施工提供安全保障，促进城市化建设的进展。

关键词：建筑；电气设计；低压配电系统；安全性引言电力系统的接地和用户的人身和财产安全息息相关，包括电气与电子设备的正常运行等。

低压配电系统包括配电变电所、高压配电线路、配电变压器、低压配电线路和相应的控制保护设备。

目前，我国低压配电系统的接地形式主要有IT、TT和TN系统。

如何提高供电系统的可靠性，一直是业界广泛关注的设计问题。

1建筑电气中低压配电设施的设计内容我国目前建设的建筑中居住人员密度都比较高，日常用电量比较大，需要通过低压配电系统来保障整个建筑物的用电质量。

在进行低压配电系统设计时，其中的设施主要包含了高压配电线路和低压配电线路等。

在对建筑电气中的低压配电系统进行设计时，设计人员需要采用合理的方式对这些设施进行科学的布局。

首先要根据建筑物电气的电源对设施进行合理的选择，在设计的过程中要使用能够满足两路独立特点的电源，在必要时还应该配置发电机和额外的电源，以此来应对停电等紧急情况。

因为建筑的通行基本是使用电梯设备进行人员运输的，一旦建筑内部停电，就要通过额外电源来保证居住人员的正常出行。

在对建筑中的消防设备进行设计时，要保证设备的配置完善，还要对其进行科学的规划和布局。

要保证设备的规划和建设，能够满足居住人员的使用要求。

还要对配电所进行科学的布局，要对配电所建设位置和数量进行明确，可以根据建筑的符合率对用电系统进行科学的选择。

在这个过程中要合理的选用设备的参数，要保证低压配电系统的运行稳定。

民用建筑电气设计中低压配电一般规定范文低压配电系统是民用建筑电气设计中的重要组成部分，它负责将电能从高压电网输送到各个用电设备，确保正常供电和用电安全。

下面是一份低压配电一般规定的范本，供参考使用。

1. 设计依据1.1 本规定以国家现行电力行业标准和相关规范为依据。

1.2 电气设计应满足建筑设计规范和消防管理规定的要求。

2. 设计原则2.1 低压配电系统应安全可靠、经济合理、运行稳定。

2.2 设计应充分考虑供电可靠性要求，确保用电设备正常运行。

2.3 设计应符合电能节约和资源保护的要求。

2.4 设计应符合环境保护和消防安全的要求。

3. 设计参数3.1 设计电压等级：220V/380V。

3.2 设计频率：50Hz。

3.3 设计容量：根据用电设备负荷计算确定。

4. 设计内容4.1 设计应包括主配电柜、分配电盘、电缆线路、保护装置和接地装置等。

4.2 设计应保证电能供应的连续性、可靠性和质量。

4.3 设计应编制低压电气原理图、电气设备布置图和电缆线路图等。

4.4 设计应满足用电设备的负荷需求，确保供电充足。

5. 设备选择与布置5.1 设备选择应符合国家流行标准和相关规范。

5.2 设备应具有较高的可靠性和安全性。

5.3 设备布置应符合消防安全和操作便利的要求。

5.4 设备应有足够的容量和机械强度。

6. 线路布置与绝缘6.1 电缆线路应按照规范进行合理布置，避免重负荷线路和轻负荷线路分布不均的情况。

6.2 电缆线路应保证足够的机械强度和绝缘强度。

7. 保护与控制装置7.1 设计应包括漏电保护、短路保护和过载保护等装置。

7.2 保护装置应满足可靠、快速动作和有效保护的要求。

7.3 控制装置应具有方便操作、可靠性高的特点。

7.4 设计应包括断路器、接触器和开关等控制设备。

8. 接地装置8.1 低压配电系统应建立可靠的接地系统。

8.2 设计应符合国家及相关规范要求。

8.3 接地电阻应满足大于规定的安全值。

9. 附加要求9.1 设计应充分考虑建筑的使用特点和功能需求。

低压配电设计解析pdf低压配电设计解析是指对低压配电系统进行详细的分析和解释，以确保系统的安全、可靠和高效运行。

在进行低压配电设计解析时，需要考虑以下几个方面：1. 设计目标和要求，首先需要明确设计的目标和要求，例如供电负荷、电压稳定性、容错能力等。

这些目标和要求将指导整个设计过程。

2. 系统拓扑结构，低压配电系统的拓扑结构包括主干线、支线、配电盘等组成部分。

需要根据实际情况确定合适的拓扑结构，以满足供电负荷的需求，并确保系统的可靠性和灵活性。

3. 电缆和导线选择，根据供电负荷和电流容量要求，选择合适的电缆和导线规格。

需要考虑电缆的截面积、绝缘材料、敷设方式等因素，以确保电能传输的安全和效率。

4. 保护设备选择，低压配电系统需要配置适当的保护设备，包括断路器、熔断器、接地装置等。

这些设备的选择应根据供电负荷的特点、故障电流大小和保护策略来确定，以确保系统的安全运行。

5. 系统接地设计，良好的系统接地设计对于低压配电系统的安全性至关重要。

需要根据地质条件、系统类型和要求，设计合适的接地方式和接地电阻，以确保系统的接地效果和人身安全。

6. 电能质量分析，低压配电系统的电能质量对于电气设备的正常运行和寿命有着重要影响。

需要进行电能质量分析，包括电压波动、谐波、功率因数等指标的评估和改善措施的设计。

7. 安全措施和标准符合性，低压配电系统的设计需要符合相关的安全标准和规范要求。

需要考虑火灾风险、触电风险等方面的安全措施，并确保设计符合国家和行业的标准要求。

总之，低压配电设计解析是一个综合性的工作，需要考虑多个方面的因素。

通过合理的设计和分析，可以确保低压配电系统的安全、可靠和高效运行。

以上是对低压配电设计解析的全面回答，希望能对你有所帮助。

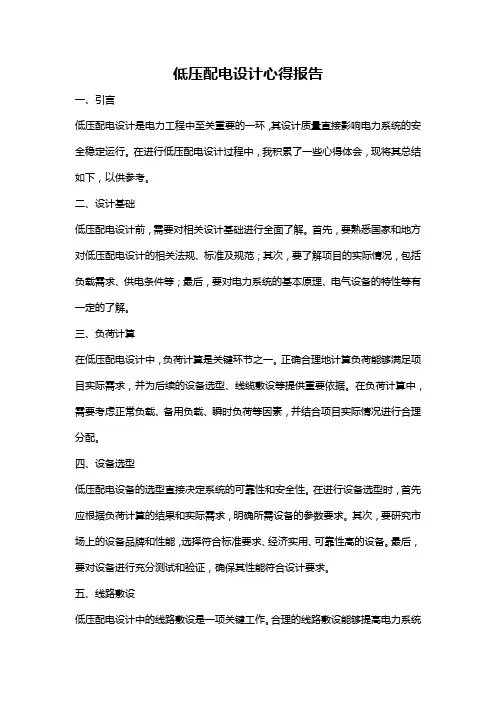

低压配电设计心得报告一、引言低压配电设计是电力工程中至关重要的一环，其设计质量直接影响电力系统的安全稳定运行。

在进行低压配电设计过程中，我积累了一些心得体会，现将其总结如下，以供参考。

二、设计基础低压配电设计前，需要对相关设计基础进行全面了解。

首先，要熟悉国家和地方对低压配电设计的相关法规、标准及规范；其次，要了解项目的实际情况，包括负载需求、供电条件等；最后，要对电力系统的基本原理、电气设备的特性等有一定的了解。

三、负荷计算在低压配电设计中，负荷计算是关键环节之一。

正确合理地计算负荷能够满足项目实际需求，并为后续的设备选型、线缆敷设等提供重要依据。

在负荷计算中，需要考虑正常负载、备用负载、瞬时负荷等因素，并结合项目实际情况进行合理分配。

四、设备选型低压配电设备的选型直接决定系统的可靠性和安全性。

在进行设备选型时，首先应根据负荷计算的结果和实际需求，明确所需设备的参数要求。

其次，要研究市场上的设备品牌和性能，选择符合标准要求、经济实用、可靠性高的设备。

最后，要对设备进行充分测试和验证，确保其性能符合设计要求。

五、线路敷设低压配电设计中的线路敷设是一项关键工作。

合理的线路敷设能够提高电力系统的安全性和可靠性。

在进行线路敷设时，要根据项目需求和现场实际情况，选择合适的电缆种类和规格。

同时，还要对线路的敷设路径、方式进行充分考虑，以减少电缆长度和功率损耗，优化线路的供电效果。

六、保护措施保护措施是低压配电设计中的重要环节，其主要目的是保证电力系统的安全性和可靠性。

在设计保护措施时，首先要明确所需保护的电气设备和线路，分析可能发生的故障类型和故障原因。

其次，要选择合适的保护装置和继电器，确保其功能和性能符合设计要求。

最后，要进行充分的测试和验证，以确保保护措施能够在故障发生时及时启动。

七、总结与展望低压配电设计是一项综合性的工作，需要全面考虑各个环节的因素。

通过不断总结、学习和实践，我对低压配电设计有了更深的理解和体会。

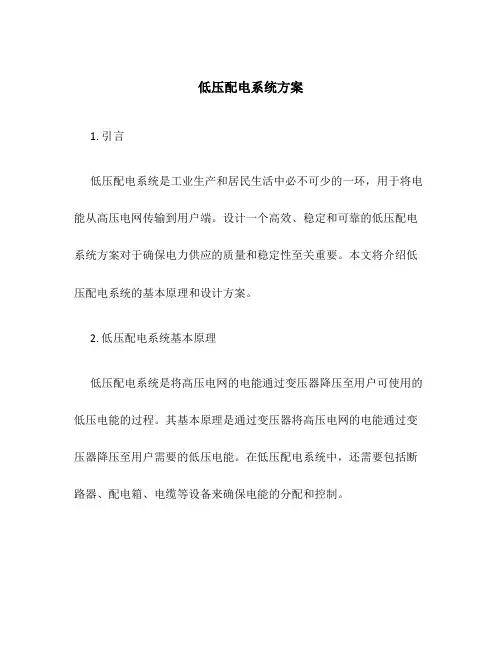

低压配电系统方案1. 引言低压配电系统是工业生产和居民生活中必不可少的一环，用于将电能从高压电网传输到用户端。

设计一个高效、稳定和可靠的低压配电系统方案对于确保电力供应的质量和稳定性至关重要。

本文将介绍低压配电系统的基本原理和设计方案。

2. 低压配电系统基本原理低压配电系统是将高压电网的电能通过变压器降压至用户可使用的低压电能的过程。

其基本原理是通过变压器将高压电网的电能通过变压器降压至用户需要的低压电能。

在低压配电系统中，还需要包括断路器、配电箱、电缆等设备来确保电能的分配和控制。

3. 低压配电系统设计方案3.1 变压器选择在低压配电系统中，变压器是起到将高压电能降压至低压电能的关键设备。

选择适合的变压器是确保低压配电系统稳定运行的重要步骤。

在选择变压器时需要考虑负荷容量、变压比、效率等因素。

3.2 断路器选择断路器是低压配电系统中用于控制电流的关键设备，能够切断或接通电路。

在选择断路器时需要考虑负载电流、断开电流、额定电压等因素，并确保断路器的质量和可靠性。

3.3 配电箱设计配电箱是低压配电系统中用于集中分配电能的设备，可以将多个电路连接在一起，并通过断路器进行控制。

在设计配电箱时需要考虑电路数量、电路容量、安全保护等因素，并确保配电箱的可靠性和安全性。

3.4 电缆选择电缆是低压配电系统中用于电能传输的关键设备，负责将电能从变压器传输至配电箱或用户设备。

在选择电缆时需要考虑电流负载、绝缘材料、损耗等因素，并确保电缆的质量和稳定性。

4. 低压配电系统的优势低压配电系统相比高压配电系统具有以下优势： - 安全性高：低压电网较高压电网更安全可靠，人身安全风险较低。

- 节能环保：低压配电系统能够减少能源损耗，降低环境污染。

- 成本低：低压配电系统的设备成本相对较低，运维成本也较低。

5. 结论低压配电系统是现代工业生产和居民生活中必不可少的一环。

通过选择适合的变压器、断路器、配电箱和电缆，并合理设计低压配电系统，可以确保电能的稳定供应和分配。

电气工程中的低压配电设计与优化引言低压配电系统是电气工程中非常重要的一环，它负责将电能从高压输电线路或变压器输出端转换成低电压供给电器设备使用。

一个稳定、可靠的低压配电系统对于保障电力设备的正常运行至关重要。

本文将探讨低压配电设计与优化的相关内容，包括配电系统的组成、设计原则、优化方法及案例分析。

一、低压配电系统的组成低压配电系统由多个部分组成，包括配电变压器、配电柜、电缆、保护设备等。

这些部分紧密协作，共同构成一个完整的低压配电系统。

1. 配电变压器配电变压器是低压配电系统中的核心组成部分。

它承担着将输入的高电压转换成输出的低电压的任务。

配电变压器的选型应根据负载容量、运行稳定性等因素进行，以确保系统正常运行。

2. 配电柜配电柜是低压配电系统中用来分配电能的装置，主要由断路器、熔断器、接触器等组成。

不同的电器设备需要不同的电流供给，通过配置适当的断路器和熔断器可以实现对电流的控制和保护。

3. 电缆电缆是低压配电系统中传输电能的媒介。

电缆的选择应考虑电流负载、距离、电压损耗等因素，以满足正常的电力传输需求。

4. 保护设备低压配电系统必须具备一系列的保护措施，以确保在电流过载、短路和接地故障等异常情况下对设备和人员的安全保护。

常见的保护设备包括过载保护器、短路保护器、接地保护器等。

二、低压配电系统的设计原则低压配电系统的设计应遵循以下原则：1. 安全性原则安全是低压配电系统设计的首要考虑因素。

设计应符合国家的相关电气安全标准和规范，确保设备运行过程中不存在电击、火灾等风险。

2. 可靠性原则配电系统需要具备良好的可靠性，确保设备能够持续运行并满足负载需求。

在设计中应考虑备用电源、双回路供电等措施，以增加系统的可靠性。

3. 经济性原则低压配电系统的设计还应考虑经济性因素。

通过选择合适的设备和材料、优化线路布局等方式，降低成本并提高能效。

4. 可维护性原则为了方便日后的运维和维护，低压配电系统的设计应具备良好的可维护性。

低压配电系统工作原理
低压配电系统是现代电力系统中重要的组成部分，在工业生产和日常生活中起到了至关重要的作用。

它通过电能的输送和分配，将高压电能经过变压器降压至适用于用户的电压范围，然后再分配给各个用户。

下面将详细介绍低压配电系统的工作原理。

首先，低压配电系统由电源、配电变压器、配电主线、分支线和用户终端等组成。

电源是低压配电系统的起始点，它可以是电厂、变电站或其他电力供应设备。

电源将高压直流或交流电经过变压器降压至适用于低压配电系统的电压范围。

在交流供电系统中，通常采用三相四线制，即三个相线（R、S、T）和一个零线（N）。

降压后的电能经过配电变压器进入到低压配电主线。

配电变压器主要起到降压和绝缘隔离的作用，确保电能安全可靠地输送。

配电主线是低压配电系统的骨干部分，它将电能分配给不同的使用者。

配电主线通常采用铜或铝导线，以确保电能传输的效率和稳定性。

在配电主线上，还设置有分支线。

分支线将电能从配电主线引向用户终端。

分支线的数量和长度根据用户的需求和用电量来确定。

用户终端是低压配电系统的最后一环，它将电能供应给用户的
终端设备。

用户终端可以是家庭、商业建筑、工业设施等。

用户终端一般配备相应的保护措施，如短路保护器、过流保护器和漏电保护器等，以确保电能使用的安全性。

总的来说，低压配电系统的工作原理是通过电源、配电变压器、配电主线、分支线和用户终端等组成，将高压电能降压并分配给各个用户。

它是电力系统中不可或缺的一部分，为用户提供了稳定可靠的电能供应。

低压配电设计原则一、安全性低压配电系统的设计应以安全为首要考虑因素。

首先，应确保系统的绝缘性能良好，以避免电气事故。

其次，应合理设置过载和短路保护装置，及时切断异常电流，保护电器设备和人身安全。

此外，应合理规划电缆线路，避免电缆过热和电弧等危险。

另外，还应考虑到系统的接地，确保接地电阻符合规范要求，以避免接地故障导致的电击危险。

二、可靠性低压配电系统的设计应保证其可靠性，以确保系统的正常运行和供电质量。

首先，应选择符合负荷需求的合适容量的开关设备和配电设备，以避免设备过载和故障。

其次，应合理规划系统的备用电源，确保在主电源故障时能够及时切换到备用电源，保持供电连续性。

另外，还应考虑到设备的维护和检修，合理设置维护通道和操作空间，以方便设备的维护和检修工作。

三、经济性低压配电系统的设计应在满足安全和可靠要求的前提下，尽量节约成本。

首先，应根据实际负荷需求合理规划系统的容量，避免过度设计导致资源浪费。

其次，应选择性价比高、能效优良的设备，以降低系统的能耗和运行成本。

另外，还应合理规划线路布置，减少线路长度和损耗，提高输电效率。

四、易操作性低压配电系统的设计应考虑到操作人员的使用和维护方便性。

首先，应合理设置开关设备和仪表的位置和高度，方便操作人员观察和操作。

其次，应配备合适的遥控和自动化装置，减少操作人员的工作强度，提高系统的自动化程度。

另外，还应提供清晰明了的操作手册和标识，以便操作人员能够正确操作和维护设备。

低压配电设计的原则包括安全性、可靠性、经济性和易操作性。

设计人员应根据具体情况，综合考虑各个方面的要求，合理规划和设计低压配电系统，以确保系统的安全运行和供电质量，同时尽量降低成本和提高操作便利性。

在设计过程中，还应注意参考相关规范和标准，确保设计结果符合国家和行业的要求。

低压配电系统的设计
一、综述
低压配电系统是以电压不高于1000V交流的配电系统，是为满足特定
用电装置或设备需求而设计的系统。

它可以提供安全、可靠、经济、容量
灵活的电力供应，为工业、商业、家庭或其他用户提供各种各样的电力和
保护。

它通常由多种电力电子器件和控制元件组成，包括断路器、熔断器、低压开关、保险丝、接地、控制柜等。

主要由以下组成部分组成：变压器、母线系统、断路器、熔断器、自动转位器、接地装置、继电器等。

二、低压配电系统设计
1、变压器
变压器是低压配电系统的核心组件，它调节发电或变压柜输出的电压，将高压、大电流转化为低压、小电流，以满足用户不同电压和频率的需求。

变压器的容量和电压要满足用户的需求，同时，要考虑对它们的可靠性和
安全性的要求。

2、母线系统
母线系统是由一组相互连接的导线或绝缘电缆构成，用于将电能从变
压器传输到配电系统的每一个分支中去。

在确定母线系统的类型时，要考
虑电参数、稳定性和安全性。

3、断路器和熔断器
断路器和熔断器的作用是保护配电系统免受漏电、短路或过载等危害，在设计断路器的时候。

浅谈电气设计中低压配电设计摘要：分别对建筑电气低压配电系统中的各种接地系统进行了详细的介绍，分析了其各自的特点及如何选用。

详细论述了PE保护线及等电位联结在低压配电系统中的重要作用。

关键词：建筑电气低压配电系统接地系统1TN—C系统TN—C系统的中性线N与保护线PE是合二为一的，即将设备金属外壳与PE线、N线连接在PEN线上，作为保护接零。

PEN线除通过正常负荷电流外，有时还会通过谐波电流，PEN线上产生的电压降(△=ILZPLN)将呈现在用电设备外壳和线路金属管线上。

当发生PEN线断线或相线碰地短路事故时，将出现高的对地电压。

在同一台变压器供电范围内的PEN线是连通的，故障电压可沿PEN线窜至其他建筑物内的用电设备，不仅使人触电，还会对地放电引起火灾，因为故障电压已经超过了安全值。

TN—C系统适用于三相负荷基本平衡且谐波电流较少的供电。

对有爆炸、火灾、井下、医疗和无专门维修的民用建筑、数据处理和一些精密电子设备用电不宜用TN—C系统。

如果相线的绝缘损坏而碰壳时，相当于相线、中性线短路，短路电流较大，断路器过电流保护足以瞬时切断电路。

因此在TN—C系统中使用剩余电流断路器和仅使用断路器的保护作用是一样的，如果使用剩余电流断路器会增加成本，还会在同一段PEN线上的用电设备之间传递高电位。

保护接零就是中性线接地。

在接零的系统中发生一相碰壳故障时，形成单相短路，电流很大，能使线路保护设备迅速动作，切除故障。

2TN—S系统TN—S系统的中线性N和保护线PE是分开的，PE线不通过正常的负荷电流，因此，PE线和设备外壳不带电位。

PE线只有在发生故障时才产生电位，因此，可较安全地用于民用建筑电气中，也适宜用于精密电子设备的供电。

该系统不能解决对地故障电压蔓延和相线对地短路引起中性点电位升高等问题。

在TN—S系统中，N线上带有以下成分的电流：2.1谐波电流。

现代建筑物中一般都用各种直流电子设备以及大量的荧光灯。

建筑电气设计低压供配电系统的可靠性分析现阶段我国的建筑行业不断地发展，建筑工程的规模也在逐渐地扩大，与以往的建筑工程相比，当前的建筑工程在使用的过程中电量消耗比较大，电压负荷比较高。

人们在进行生产生活的过程中会使用较多的电气，所以这就导致了建筑物在使用的过程中存在着安全隐患，而配电系统的可靠性对于保障建筑工程的用电安全具有着重要的意义，所以相关的单位在进行配电系统设计的过程中要能够保障设计的合理性，重视配电系统的可靠性。

本文主要是对建筑低压供配电系统的设计原则进行了介绍，并且阐述了一些建筑供配电系统设计，分析了建筑电气设计低压供配电系统的可靠性，希望能够为我国的后续的电气设计工作起到一定的帮助。

标签：建筑电气设计;低压配电系统;可靠性当前人们对于建筑工程的要求也逐渐的提升，在进行电气设计的过程中供配电系统设计工作的设计是非常重要的，能够影响建筑电气系统的稳定性。

如果在进行电气施工的过程低压配电系统的供应需求不能够得到满足，那么就会导致在使用的过程中出现一些安全事故。

所以为了能够有效的避免安全事故的发生，在进行设计的过程中不仅仅要重视节能环保以及安全问题，还对低压供配电系统供应需求有着充分地考虑。

1、建筑低压供配电系统的设计原则介绍1.1供电安全性原则在进行供电线路布设控制的过程中，主要是以建筑的性质以及要求、用电设备的分布、建筑周围环境因素等作为布设控制因素，当前在进行设计的过程中要遵守绿色安全设计原则，而大多数设计单位都是采用分区树干配电方式进行建筑群的低压配电设计，一般都会将短路保护器安装在干线首端，同时在进行分支线长度确定的过程中，要确保长度符合供电安全的标准。

1.2供配电系统的可靠性原则一级负荷是电气负荷中的主要部分，而一级负荷主要有建筑消防以及火灾自动报警系统、应急照明系统以及自动灭火系统等，在进行一级负荷电气设备的过程中要注意使用两个以上的电源，并且还要做好应急电源的设置工作，建筑体系中比较常用的应急电源有EPS、柴油发电机组等。
