外储压式七氟丙烷气体计算--省院

七氟丙烷自动灭火系统设计计算书厦门中合现代设计有限公司2006．08．23一、设计计算依据：1GB 50370--2005《气体灭火系统设计规范》。

2相关图纸。

二、范围及灭火方式：设计范围：网络中心、通讯机房、监控中心、交换机房、屏蔽机房、总机房、卷宗档案库、音像档案库。

灭火方式：本系统采用全淹没灭火方式，设计成组合分配系统。

三、设计计算过程（以下计算以十层音像档案库为例）3.1灭火剂用量计算3.1.1 确定防护区灭火设计浓度依据GB 50370-2005《规范》中规定，设计浓度取C=10；3.1.2 计算防护区的净空容积(m3)：音像档案库容积：V=V v－V g式中:V—防护区的净容积(m3)；V v—防护区容积(m3)；V g—防护区内非燃烧和难燃烧的总容积(m3)；（取V g =0）V=397.2 m33.1.3 灭火剂用量计算：根据GB50370-2005《规范》中七氟丙烷设计用量的计算公式：W=K×（V／Ｓ）×[C／（100－C）]式中W —七氟丙烷的灭火设计用量(Kg)；K —海拔高度修正系数；（取K=1）C —七氟丙烷灭火设计浓度（%）；S —七氟丙烷过热蒸汽在101Kpa和防护区最低环境温度下的比容（m3/Kg），V —防护区的净容积（M3）；其中S = K1+ K2T式中T —温度（℃）K1—0.1269K2 —0.0005130 20℃时，S=0.13716；得音像档案库灭火剂设计用量如下：W = K×（V／Ｓ）×[C／（100－C）]=1×（397.2／0.13716）×[10／(100-10)]=321.7kg3.1.4 灭火剂储存量计算：依据GB50370--2005《规范》3.1.6条：系统储存量应为防护区设计用量与系统中喷放不尽的剩余量之和。

剩余量包括管网剩余量和瓶组剩余量。

根据规范相关规定和产品资料，结合组合分配中其它防护区的参数，最终选用150L储存容器钢瓶，其瓶组剩余量小于5Kg。

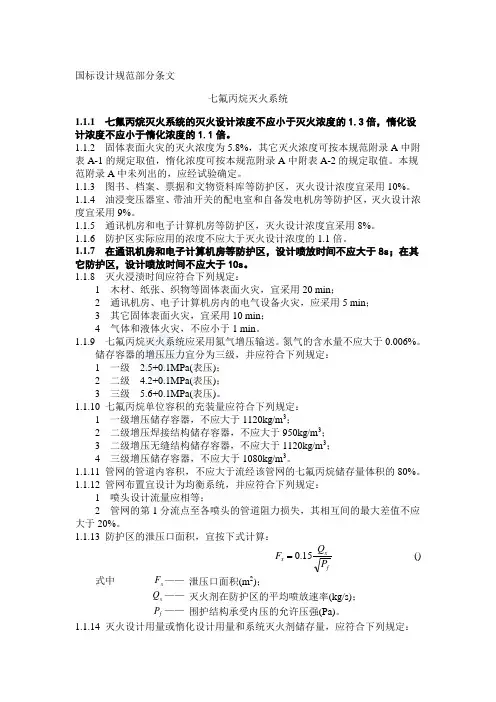

国标设计规范部分条文七氟丙烷灭火系统1.1.1 七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

1.1.2 固体表面火灾的灭火浓度为5.8%，其它灭火浓度可按本规范附录A 中附表A-1的规定取值，惰化浓度可按本规范附录A 中附表A-2的规定取值。

本规范附录A 中未列出的，应经试验确定。

1.1.3 图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

1.1.4 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

1.1.5 通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

1.1.6 防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

1.1.7 在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s ；在其它防护区，设计喷放时间不应大于10s 。

1.1.8 灭火浸渍时间应符合下列规定：1 木材、纸张、织物等固体表面火灾，宜采用20 min ；2 通讯机房、电子计算机房内的电气设备火灾，应采用5 min ；3 其它固体表面火灾，宜采用10 min ；4 气体和液体火灾，不应小于1 min 。

1.1.9 七氟丙烷灭火系统应采用氮气增压输送。

氮气的含水量不应大于0.006%。

储存容器的增压压力宜分为三级，并应符合下列规定：1 一级 2.5+0.1MPa(表压)；2 二级 4.2+0.1MPa(表压)；3 三级 5.6+0.1MPa(表压)。

1.1.10 七氟丙烷单位容积的充装量应符合下列规定：1 一级增压储存容器，不应大于1120kg/m 3；2 二级增压焊接结构储存容器，不应大于950kg/m 3；3 二级增压无缝结构储存容器，不应大于1120kg/m 3；4 三级增压储存容器，不应大于1080kg/m 3。

1.1.11 管网的管道内容积，不应大于流经该管网的七氟丙烷储存量体积的80%。

1.1.12 管网布置宜设计为均衡系统，并应符合下列规定：1 喷头设计流量应相等；2 管网的第1分流点至各喷头的管道阻力损失，其相互间的最大差值不应大于20%。

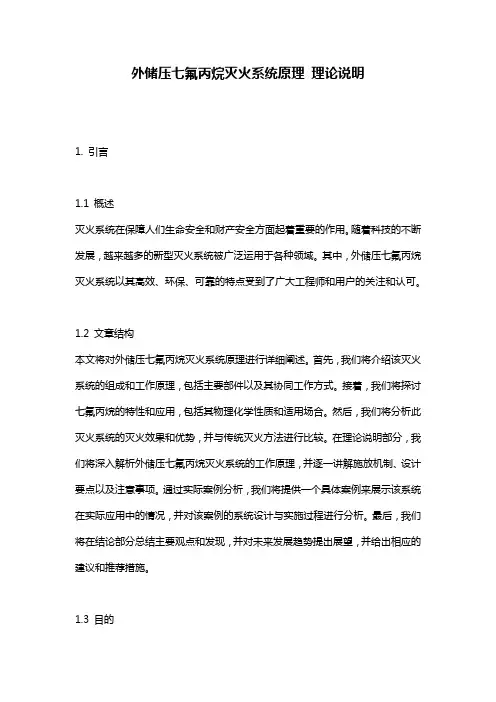

外储压七氟丙烷灭火系统原理理论说明1. 引言1.1 概述灭火系统在保障人们生命安全和财产安全方面起着重要的作用。

随着科技的不断发展，越来越多的新型灭火系统被广泛运用于各种领域。

其中，外储压七氟丙烷灭火系统以其高效、环保、可靠的特点受到了广大工程师和用户的关注和认可。

1.2 文章结构本文将对外储压七氟丙烷灭火系统原理进行详细阐述。

首先，我们将介绍该灭火系统的组成和工作原理，包括主要部件以及其协同工作方式。

接着，我们将探讨七氟丙烷的特性和应用，包括其物理化学性质和适用场合。

然后，我们将分析此灭火系统的灭火效果和优势，并与传统灭火方法进行比较。

在理论说明部分，我们将深入解析外储压七氟丙烷灭火系统的工作原理，并逐一讲解施放机制、设计要点以及注意事项。

通过实际案例分析，我们将提供一个具体案例来展示该系统在实际应用中的情况，并对该案例的系统设计与实施过程进行分析。

最后，我们将在结论部分总结主要观点和发现，并对未来发展趋势提出展望，并给出相应的建议和推荐措施。

1.3 目的本文的目的是全面介绍外储压七氟丙烷灭火系统原理，并通过理论说明和实际案例分析，旨在使读者对该灭火系统有更深入、全面的了解。

同时，通过对其特性、优势以及设计要点等方面进行探讨，为相关工程师和用户提供指导和建议。

最终，希望本文能够为相关领域的研究和实践提供有益的参考依据。

2. 外储压七氟丙烷灭火系统原理2.1 系统组成和工作原理：外储压七氟丙烷灭火系统是一种以七氟丙烷（HFC-227ea）为灭火剂的自动灭火系统，主要由灭火剂储存容器、管道网络、喷头、控制装置等组成。

该系统的工作原理基于以下步骤：1. 检测：系统中安装了探测器，可监测到有关温度、压力或燃烧产物等指标变化。

当检测到火灾爆发时，会自动触发报警信号。

2. 警戒状态：一旦接收到报警信号，系统进入警戒状态。

此时，控制装置将关闭空调和通风设备，并通过声光报警器发出警报以引起人们的注意。

3. 延迟时间：在启动延迟时间内，人员可以对报警进行确认，并采取必要的紧急措施。

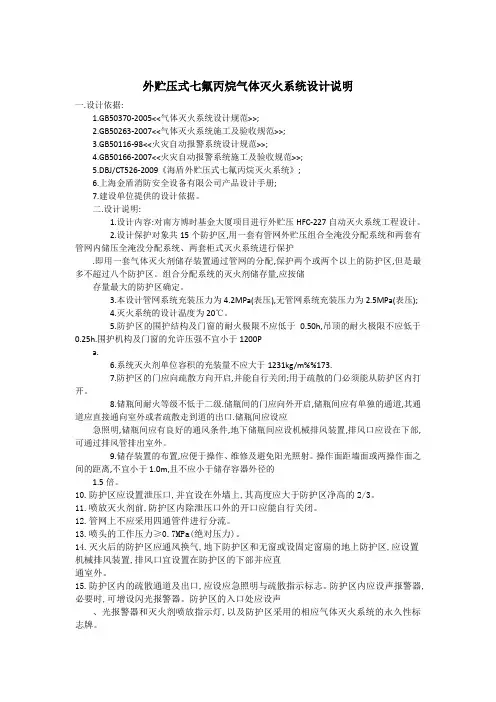

外贮压式七氟丙烷气体灭火系统设计说明一.设计依据:1.GB50370-2005<<气体灭火系统设计规范>>;2.GB50263-2007<<气体灭火系统施工及验收规范>>;3.GB50116-98<<火灾自动报警系统设计规范>>;4.GB50166-2007<<火灾自动报警系统施工及验收规范>>;5.DBJ/CT526-2009《海盾外贮压式七氟丙烷灭火系统》;6.上海金盾消防安全设备有限公司产品设计手册;7.建设单位提供的设计依据。

二.设计说明:1.设计内容:对南方博时基金大厦项目进行外贮压HFC-227自动灭火系统工程设计。

2.设计保护对象共15个防护区,用一套有管网外贮压组合全淹没分配系统和两套有管网内储压全淹没分配系统、两套柜式灭火系统进行保护.即用一套气体灭火剂储存装置通过管网的分配,保护两个或两个以上的防护区,但是最多不超过八个防护区。

组合分配系统的灭火剂储存量,应按储存量最大的防护区确定。

3.本设计管网系统充装压力为4.2MPa(表压),无管网系统充装压力为2.5MPa(表压);4.灭火系统的设计温度为20℃。

5.防护区的围护结构及门窗的耐火极限不应低于0.50h,吊顶的耐火极限不应低于0.25h.围护机构及门窗的允许压强不宜小于1200Pa.6.系统灭火剂单位容积的充装量不应大于1231kg/m%%173.7.防护区的门应向疏散方向开启,并能自行关闭;用于疏散的门必须能从防护区内打开。

8.储瓶间耐火等级不低于二级.储瓶间的门应向外开启,储瓶间应有单独的通道,其通道应直接通向室外或者疏散走到道的出口.储瓶间应设应急照明,储瓶间应有良好的通风条件,地下储瓶间应设机械排风装置,排风口应设在下部,可通过排风管排出室外。

9.储存装置的布置,应便于操作、维修及避免阳光照射。

操作面距墙面或两操作面之间的距离,不宜小于1.0m,且不应小于储存容器外径的1.5倍。

七佛丙烷计算公式
七氟丙烷（HFC-227ea）灭火剂的计算公式用于确定其在特定防护区内的设计用量，以确保在火灾发生时能够迅速有效地抑制火势。

根据GB50370-2005《气体灭火系统设计规范》中的相关规定，七氟丙烷灭火剂的设计用量计算主要涉及以下几个参数：公式如下：C1×S×V/100其中，
W是灭火设计用量或惰化设计用量（单位：kg）。

C1是灭火设计浓度或惰化设计浓度（单位：%）。

S是七氟丙烷灭火剂在101kPa大气压和防护区最低环境温度下的质量体积比，即每公斤七氟丙烷所占的体积（单位：m³/kg）。

V是防护区净容积（单位：m³）。

K是海拔高度修正系数，当安装地点海拔较高时需要对设计用量进行修正。

在实际应用中，还需考虑其他因素如保护区的特性、火源类型等因素，并结合相关国家规范和行业标准进行精确计算。

同时，计算过程中应确保已知各项参数的准确性。

（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (6)五结论： (7)一概述众所周知，在消防领域最广泛的灭火剂就是水。

随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。

其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。

可见，气体消防系统在各类灭火系统中占有很重要的地位。

20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。

由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。

所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。

二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。

灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。

FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。

公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。

FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。

（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (7)五结论： (8)一概述众所周知，在消防领域最广泛的灭火剂就是水。

随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。

其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。

可见，气体消防系统在各类灭火系统中占有很重要的地位。

20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。

由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。

所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。

二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。

灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。

FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。

公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。

FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。

七氟丙烷自动灭火系统设计计算书世纪凯旋SHIJIKAIXUAN芜湖世纪凯旋消防设备有限公司系统一一、七氟丙烷气体灭火设计计算书因为组合分配系统的压力损失是最远保护区所计算出的，所以我们只需计算机房管网系统的设计能否满足规范要求即可。

二、计算依据：GB50370-2005《气体灭火系统设计规范》三、设计条件：应用方式：全淹没四、确定防护区的容积：保护区数据：保护区面积为65.50m2，层高为4.1m五、设计用量：(1)确定灭火设计浓度：依据《气体灭火系统设计规范》中规定：UPS配电室\电池室七氟丙烷的灭火剂设计浓度取C1=8%。

(2)保护区实际容积：V1=65.50*4.1=268.55(m3)(3)计算灭火剂设计用量：依据《气体灭火系统设计规范》中规定:环境温度T=20℃；海拔高度修正系数：K=1S=K1+K2×T=0.1269+0.000513×20=0.13716(m³/Kg)；V C 1式中W = K · · 0.13716 (100 - C 1 )W —— 灭火设计用量或惰化设计用量(kg)；C 1 —— 灭火设计浓度或惰化设计浓度(%)；S —— 灭火剂过热蒸汽在 101KPa 大气压和防护区最低环境温度下的比容(m 3/kg)；V —— 防护区的净容积(m 3)；K —— 海拔高度修正系数，可按本规范附录 B 的规定取值。

计算得防护区的七氟丙烷设计用量：KW=170.26 kg（4）设计灭火剂喷放时间和浸渍时间：依据《气体灭火系统设计规范》中规定，取喷放时间 t=8s,灭火浸渍时间 T=5min 。

(5)系统管网图（见平面图）系统设计与管网计算：（6）系统管道平均设计流量：W 1=170.26 kgn 1=3(a)主管道： Q W1=W 1/t Q W1=21.2825（kg/s ）(b)储瓶出流管：Q p1= Q W1/ n 1Q p1=5.32（kg/s ）(7)管网各段管道内径：以管道平均设计流量，依据《气体灭火系统设计规范》选取：DNa 1=50(mm)DNa2=40(mm)DNa3=32(mm)(8)计算储瓶充装率：（a）储瓶内剩余量△W1=n×3△W2=0(b)系统储存量：计算储存量：W0=W△1+W1+△W2W0=223.50kg充装率：Vb=0.09(m3)n1=3η=W0/(n×Vb)=223.50/0.09×3=827.777778㎏/m³（9）计算管网管道内容积Vp：依照管网平面图：Vp1=36×0.0019625+4.8×0.001256+10.8×0.00080384Vp1=0.085360272(m3)（10）选用储瓶增压压力：依据《气体灭火系统设计规范》规定，选用Po=4.3Map(绝压)（11）计算全部储瓶气相总容积：n1=3γ=1407V1=n1×Vb×(1-η/γ)=3×0.09×(1-827.777778/1407)=0.111151386m³（12）计算“过程中点”储瓶内压力Pm1:依据《气体灭火系统设计规范》中公式（5.2.5）：Pm1=4.3×0.111151386/0.111151386+170.26/2×1407+0.085360272Pm1=1.85961358(绝压)（13）计算管路阻力损失：a-b段：以Qp1=21.2825（kg/s）以及DNa1=50(mm)根据规范公式计算得：（⊿P/L）ab=0.0159460085(Map)Lab=36m⊿Pab=0.0159460085×36⊿Pab=0.574056306(Map)b-c段：以Qp1=10.64125（kg/s）以及DNa2=40(mm)根据规范公式计算得：（⊿P/L）bc=0.012845369(Map)Lbc=4.8⊿Pbc=0.012845369×4.8⊿Pbc=0.0616577712(Map)c-d段：以Qp1=5.32（kg/s）以及DNa3=32(mm)根据规范公式计算得：（⊿P/L）cd=0.010*******(Map)Lcd=10.8m⊿Pcd=0.010*******×10.8⊿Pcd=0.111924294(Map)根据上述计算，该区管路总损失为：∑△P1=⊿Pab+⊿Pbc+⊿Pcd∑△P1=0.747638371(Map)(14)计算高程压头：（喷头高度相对“过程中点”储瓶液面的位差）H=3(m)重力加速度g=9.81m/s2γ=1.407×103Ph=10-6×γ×H×g Ph=0.04140801(Map)(15)计算喷头工作压力：依据《气体灭火系统设计规范》中5.2.8公式：Pc1=Pm1-(∑⊿P1±Ph)＝1.85961358-0.747638371-0.04140801Pc1=1.0705672(Map绝压)(16)验算设计计算结果：依据本规范的规定，应满足下列条件：Pc1≥0.7(Map绝压)Pc1≥Pm1/2=0.92980679(Map绝压)皆满足，合格。

七氟丙烷灭火系统计算书1.已知保护区容积100m³,B类火的设计浓度为8.6％，A类火的设计浓度7.5％，20℃时蒸气比体积S为0.1373.2.（1）依据标准GA400-2002，计算出A、B类火的设计用量：根据公式：W=KV/S X C/100-C其中：K=1S=0.1373C A=7.5％X0.7692=5.8％C B =8.6%X0.7692=6.6%W A=100/0.1373 X 5.8/100-5.8=44.8(kg)W B=100/0.1373 X 6.6/100-6.6=51.5(kg)考虑到灭火剂瓶组存在剩余量及空间有实际泄露，灭A、B类火的实际储存量分别为56kg、65kg ,现各用一只90L储瓶。

（2）设定灭火剂喷放时间：t=8s（3）布置喷头及管路见系统图。

（4）计算主干管、支管的平均设计流量（以灭A类火为例）Q W =W/t=56/8=7kg/sQg1=Q W/2=3.5kg/s储存容器出流管流量Q P=56/8=7kg/s(5) 选定额定增压压力Po=4.2Mpa(6) 计算管道内容积。

第1段：V1=π（40/2)²X450X1/106=0.18dm³第2段：V2=π(50/2)²X(550+510+200+300)X1/106=3.06dm³第3段：V3＝π（40/2)²X(100+150+200+1960+2000)X1/106＝5.66dm³第4段：V4＝π(32/2)²X(1500+1500+200+200)X1/106＝0.87dm³V P＝V1+V+2V3+V4=9.77dm³(7)计算储瓶气相容积。

根据公式：V0=n·vp(1-η/γ)其中：n=1Vb=0.09m³η=52/90=0.578kg/L=578kg/m³γ=1407kg/m³V0 =0.09(1-578/1407)=0.05m³(8) 计算过程中点瓶内压力。

七氟丙烷灭火剂用量计算---- 、七氟丙烷灭火剂用量计算1、本保护区内保护对象为柴油发电机房，依据公安部《七氟丙烷洁净气体灭火系统设计规范》，七氟丙烷的设计浓度C ＝8.3％。

2、保护区内净容积：柴油发电机房容积V 柴=283.5 高压配电室容积为V 柴=315 低压配电室容积为V 柴=340.2柴油发电机房设计用量：==C -100C S V K W 1x 3.8-1003.82000513.01269.05.283+x x =187.1kg 高压配电室设计用量：==C -100C S V K W 1x 3.8-1003.82000513.01269.0315x x +=207.9kg 低压配电室设计用量：==C -100C S V K W 1x 3.8-1003.82000513.01269.02.340x x +=224.5kg式中W －防护区七氟丙烷设计用量（kg ）C －七氟丙烷设计浓度（％）S －七氟丙烷过热蒸气比容（20℃）V －防护区的净容积（m 3）K －海拔修正系数灭火剂总用量：柴油发电机房=+=2)221.187(x W 191.1 kg 高压配电室=+=2)229.207(x W 212 kg 低压配电室=+=2)225.224(x W 228.5 kg 选定温型七氟丙烷悬挂式灭火装置为：柴油发电机房选XQQC50型定温型七氟丙烷悬挂式灭火装置四个。

单个最大充装量56 kg 。

高压配电室选XQQC50型定温型七氟丙烷悬挂式灭火装置四个。

单个最大充装量56 kg 。

低压配电室选XQQC50型定温型七氟丙烷悬挂式灭火装置五个。

单个最大充装量56 kg 。

储存压力为2.5MPa。

七氟丙烷气体罐剂计算摘要：一、七氟丙烷气体罐剂的概述1.七氟丙烷的定义2.气体罐剂的用途二、七氟丙烷气体罐剂的计算方法1.计算公式2.参数解释三、七氟丙烷气体罐剂计算的实际应用1.工程案例背景2.计算过程及结果四、总结正文：七氟丙烷气体罐剂是一种广泛应用于消防领域的灭火设备，以其环保、高效、安全的特性受到重视。

然而，如何正确计算七氟丙烷气体罐剂的用量对于工程的顺利进行至关重要。

本文将详细介绍七氟丙烷气体罐剂的计算方法及实际应用。

一、七氟丙烷气体罐剂的概述七氟丙烷是一种无色、无味、不导电、低毒的气体，在室温下为气态。

当其遇到火源时，能迅速转化为液态，隔绝氧气，从而达到灭火的目的。

气体罐剂是将七氟丙烷气体充装在钢瓶中，便于储存和运输。

二、七氟丙烷气体罐剂的计算方法计算七氟丙烷气体罐剂的用量，需要知道以下参数：1.防护区体积（V）：指需要保护的空间大小。

2.设计浓度（C）：指在防护区内七氟丙烷气体应达到的浓度。

3.喷放时间（t）：指从开始喷放至喷放结束的时间。

计算公式为：用量（kg）= V × C × ρ × 1.25其中，ρ为七氟丙烷气体密度，取值约为1.63kg/m。

三、七氟丙烷气体罐剂计算的实际应用以某仓库为例，仓库长宽高分别为60 米、40 米、6 米，空间体积为V=60×40×6=14400 立方米。

设计浓度C 为7.3%，喷放时间t 为30 秒。

代入公式，计算得：用量（kg）= 14400 × 0.073 × 1.63 × 1.25 ≈ 186因此，该仓库至少需要186kg 的七氟丙烷气体罐剂。

四、总结本文详细介绍了七氟丙烷气体罐剂的计算方法及实际应用，为消防工程提供了有益的参考。

七氟丙烷设计计算：•FM-200,IG5411、两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

2、灭火系统的灭火剂储量应为防护区的灭火设计用量、储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

3、灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100％设置备用量。

4、灭火系统的设计温度应采用20℃。

5、同一集流管上的储存容器，其规格、充压压力和充装量应相同。

6、同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。

各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。

7、管网上不应采用四通管件进行分流。

8、喷头的保护高度和半径，应符合下列规定：1）最大保护高度不宜大于6.5m；2）最小保护高度不宜小于0.3m；3）喷头安装高度小于1.5m时，保护半径不宜大于4.5m；4）喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

9、喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5m。

10、一个防护区设置的预制灭火系统，其装置数量不宜超过10台。

多于一台时，必须能同时启动，其动作响应时差不应大于2s。

11、防护区的划分应符合下列规定：1）防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区。

2）采用管网灭火系统时，一个防护区的面积不宜大于800m2，且容积不宜大于3600m3；3）采用预制灭火系统时，一个防护区的面积不宜大于500m2，且容积不宜大于1600m3。

12、防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。

13、防护区的最低环境温度不应低于－10℃。

1、设计浓度要求：1）七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

2）防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

1)计算管道平均设计流量 主干管：)/(48.2810/75.284s kg tＷQ w ===式中 w Q —— 主干管平均设计流量(kg/s)； t —— 灭火剂设计喷放时间(s)。

支管1：g Q 1=w Q /2=14.24(kg/s) 支管2：g Q 2=w Q 1(kg/s)储存容器出流管：)/(07.410/)7/75.284(s kg tn W Q p ==⋅=2)计算充装率系统储存量：210ΔW ΔW W W ++= 管网剩余量：2ΔW =0储存容器剩余量：1ΔW =n ×2=7×2=14(kg) 充装率：()()())/(9.64207.07/315/30m kg V n W b =⨯=⋅=η 3)计算管网管道容积先按管道径求出单位长度的容积，然后依据管网计算图上管段长度求算：p V =18×3.42+××=0.0841(m 3)12)选用额定增压压力依据本《规》中规定，选用0P (绝对压力)。

4)计算全部储存容器气相总容积 依据本《规》公式)1(0γηnV V b -==7×0.07(1-/1407)=0.266(m 3)14)计算“过程中点〞储存容器压力 依据本《规》公式pm V γＷV V P P ++=200=×0.266)/[0.266+/(2×1407)+] =2.535(MPa，绝对压力)式中mP——过程中点时储存容器压力(MPa，绝对压力)；P——灭火剂储存容器增压压力(MPa，绝对压力)；V——喷放前，全部储存容器的气相总容积(m3)；γ——七氟丙烷液体密度(kg/ m3)，20℃时为1407kg/ m3；pV——管网管道的容积(m3)；n——储存容器的数量(个)；bV——储存容器的容量(m3)；η——充装量(kg/ m3)。

5)计算管路损失(1)a-b段以pQ=4.07kg/s与Dn=40mm，计算得：(ΔP/L)ab计算长度L ab=7.6(m)ΔP ab= (ΔP/L)ab×L ab×7.6=0.0152(MPa)(2)b-b’段wQ N=65mm，计算得：(ΔP/L)bb’计算长度L bb’=2.5(m)ΔP bb’=(ΔP/L)bb’×L bb’×2.5=0.00575(MPa)(3) b’-c段以wQ N=65mm，计算得：(ΔP/L)b’c计算长度L b’c=2+2.4+10.6+7.5(选择阀)+4.02(两个弯头)=26.52(m)ΔP b’c=(ΔP/L)b’c×L b’c×26.52=0.2042(MPa)(4)c-d段以gQ N=50mm，计算得：(ΔP/L)cd计算长度L cd =1.4+0.67+2.1=4.17(m)ΔP cd =(ΔP/L)cd ×L cd ×4.17=0.0321(MPa) (5)d-e 段以g Q N =40mm ，计算得：(ΔP/L)de计算长度L cd =3.2+1.65+1.31=6.16(m) ΔP cd =(ΔP/L)cd ×L cd ×6.16=0.0382(MPa) (5)求得管路总损失：∑dN ΔＰ1=ΔPab+ΔP bb ’+ΔP b ’c +ΔP cd +ΔP de =0.2823(MPa)6)计算高程压头依据本《规》中公式，g H γP h ··106-=其中，H=3.7m(“过程中点〞时，喷头高度相对储存容器液面的位差)∴g H γP h ··106-= =10-6×1407××=0.051(MPa) 7)计算喷头工作压力 依据本《规》中公式，h N m c P ΔＰP P d±-=∑1=2.2(MPa ，绝对压力) 8)验算设计计算结果依据本《规》的规定，应满足如下条件： (1)c P ≥0.7(MPa ，绝对压力)； (2)c P ≥2mP =2.535/2=1.2675(MPa ，绝对压力)。

七氟丙烷计算举例------GB 50370-2005
选用灭火方式：选用工作压力2.5MPa 七氟丙烷无管网柜式灭火装置，实行全淹没灭火。

防火区容积：弱电机房总体积V=456m ³
公式：W=k*(V/S)*[C/(100-C)]
W ：七氟丙烷的灭火设计用量
K ：海拔高度修正系数
V ：防火区净容积
S ：七氟丙烷过热蒸汽在101Kpa 和预防区最低环境温度下的比容(m ³/Kg)
C ：灭火设计浓度
其中S=K1+K2*T
T ：温度 K1：0.1269 K2:0.000513
20℃时，S=0.13716
根据以上计算得出灭火剂用量： W=1*(456/0.13716)*[(8/100-8)]=290Kg
防护区泄压口面积计算
计算公式：Fx=0.15*（Qx/根号下Pf ）
Fx ：泄压口面积（㎡）
Qx ：灭火剂在防护区的平均喷放速度（Kg/s ）=W/喷放时间，本工程喷放剂量290Kg ，喷放时间为8S
Pf ：围护结构承受内压的允许压强（Pa ）,气体灭火防护区围护结构承受内压不低于1200Pa ，本工程采用1200Pa 。

Fx=0.15*1200
8/290=0.16㎡ 故计算得出泄压口的有效泄压面积≥0.16㎡。

国标设计规范部分条文七氟丙烷灭火系统1.1.1 七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

1.1.2 固体表面火灾的灭火浓度为5.8%，其它灭火浓度可按本规范附录A 中附表A-1的规定取值，惰化浓度可按本规范附录A 中附表A-2的规定取值。

本规范附录A 中未列出的，应经试验确定。

1.1.3 图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

1.1.4 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

1.1.5 通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

1.1.6 防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

1.1.7 在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s ；在其它防护区，设计喷放时间不应大于10s 。

1.1.8 灭火浸渍时间应符合下列规定：1 木材、纸张、织物等固体表面火灾，宜采用20 min ；2 通讯机房、电子计算机房内的电气设备火灾，应采用5 min ；3 其它固体表面火灾，宜采用10 min ；4 气体和液体火灾，不应小于1 min 。

1.1.9 七氟丙烷灭火系统应采用氮气增压输送。

氮气的含水量不应大于0.006%。

储存容器的增压压力宜分为三级，并应符合下列规定：1 一级 2.5+0.1MPa(表压)；2 二级 4.2+0.1MPa(表压)；3 三级 5.6+0.1MPa(表压)。

1.1.10 七氟丙烷单位容积的充装量应符合下列规定：1 一级增压储存容器，不应大于1120kg/m 3；2 二级增压焊接结构储存容器，不应大于950kg/m 3；3 二级增压无缝结构储存容器，不应大于1120kg/m 3；4 三级增压储存容器，不应大于1080kg/m 3。

1.1.11 管网的管道内容积，不应大于流经该管网的七氟丙烷储存量体积的80%。

1.1.12 管网布置宜设计为均衡系统，并应符合下列规定：1 喷头设计流量应相等；2 管网的第1分流点至各喷头的管道阻力损失，其相互间的最大差值不应大于20%。
