七氟丙烷气体灭火计算20121126

（4）防护区的面积不宜大于100m2，容积不宜大于3003m；（5）防护区维护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h；（6）防护区维护结构承受内压的允许压强，不宜低于1.2kPa；（7）防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭；（8）防护区的泄压口宜设在外墙上，应位于防护区净高的2/3以上，泄压口的面积应该根据相关的标准进行计算；（9）当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。

灭火剂设置用量计算1、设计标准（1） NFPA2001《洁净气体灭火剂灭火系统》（2）广东省工程建设地方标准DBJ15—23—1999 《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》（3） ISO/CD14520-15（1997年第3版）《气体灭火系统—物理性能和系统设计》2、设计条件（1）保护区的尺寸；（2）保护对象；作者：613 来源：更新时间：2011-07-21七氟丙烷灭火剂的设计用量的计算公式和七氟丙烷系统灭火剂储存量的计算公式，很多人不知道，用户只要求七氟丙烷灭火系统能正常使用，至于计算公式方面并不去关注。

但是，即使这样，本文还是简单介绍下这两个公式。

采用七氟丙烷灭火系统，其灭火剂设计用量是根据防护区内可燃物对应的灭火设计浓度或惰化设计浓度值，再经计算确定。

以下就是七氟丙烷灭火剂的设计用量计算公式：下面是七氟丙烷系统灭火剂储存量的计算公式：储存容器内的灭火剂剩余量，可按储存容器内引升管管口以下的容器容积量换算。

均衡管网和只含一个封闭空间的非均衡管网，其管网内的灭火剂剩余量均可不计。

防护区中含两个或两个以上封闭空间的非均衡管网，其管网内的灭火剂剩余量，可按各支管与最短支管之间长度差值的容积量计算。

七氟丙烷设计计算：•FM-200,IG5411、两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

2、灭火系统的灭火剂储量应为防护区的灭火设计用量、储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

3、灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100％设置备用量。

4、灭火系统的设计温度应采用20℃。

5、同一集流管上的储存容器，其规格、充压压力和充装量应相同。

6、同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。

各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。

7、管网上不应采用四通管件进行分流。

8、喷头的保护高度和半径，应符合下列规定：1）最大保护高度不宜大于6.5m；2）最小保护高度不宜小于0.3m；3）喷头安装高度小于1.5m时，保护半径不宜大于4.5m；4）喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

9、喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5m。

10、一个防护区设置的预制灭火系统，其装置数量不宜超过10台。

多于一台时，必须能同时启动，其动作响应时差不应大于2s。

11、防护区的划分应符合下列规定：1）防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区。

2）采用管网灭火系统时，一个防护区的面积不宜大于800m2，且容积不宜大于3600m3；3）采用预制灭火系统时，一个防护区的面积不宜大于500m2，且容积不宜大于1600m3。

12、防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。

13、防护区的最低环境温度不应低于－10℃。

1、设计浓度要求：1）七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

2）防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

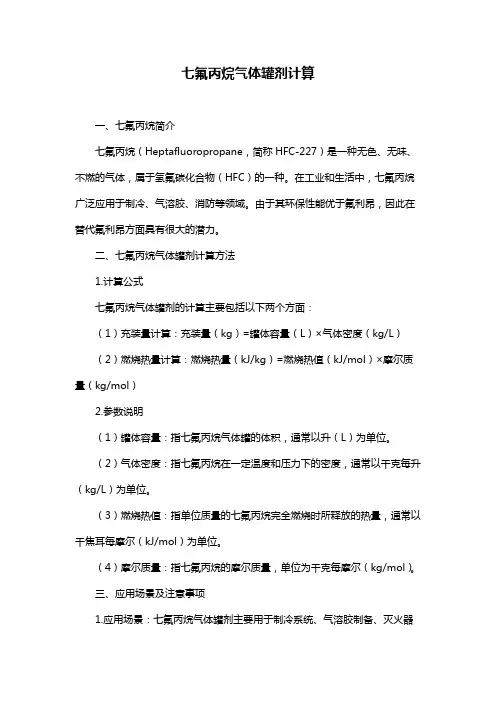

七氟丙烷气体罐剂计算一、七氟丙烷简介七氟丙烷（Heptafluoropropane，简称HFC-227）是一种无色、无味、不燃的气体，属于氢氟碳化合物（HFC）的一种。

在工业和生活中，七氟丙烷广泛应用于制冷、气溶胶、消防等领域。

由于其环保性能优于氟利昂，因此在替代氟利昂方面具有很大的潜力。

二、七氟丙烷气体罐剂计算方法1.计算公式七氟丙烷气体罐剂的计算主要包括以下两个方面：（1）充装量计算：充装量（kg）=罐体容量（L）×气体密度（kg/L）（2）燃烧热量计算：燃烧热量（kJ/kg）=燃烧热值（kJ/mol）×摩尔质量（kg/mol）2.参数说明（1）罐体容量：指七氟丙烷气体罐的体积，通常以升（L）为单位。

（2）气体密度：指七氟丙烷在一定温度和压力下的密度，通常以千克每升（kg/L）为单位。

（3）燃烧热值：指单位质量的七氟丙烷完全燃烧时所释放的热量，通常以千焦耳每摩尔（kJ/mol）为单位。

（4）摩尔质量：指七氟丙烷的摩尔质量，单位为千克每摩尔（kg/mol）。

三、应用场景及注意事项1.应用场景：七氟丙烷气体罐剂主要用于制冷系统、气溶胶制备、灭火器等领域。

在选择和使用时，需根据实际需求选择合适的罐体容量和气体密度。

2.注意事项：（1）在使用七氟丙烷气体罐剂前，务必检查罐体是否有泄漏，确保安全。

（2）根据实际应用需求，正确选择罐体规格，避免过大或过小的罐体造成浪费或不足。

（3）在运输和储存过程中，要遵循相关法律法规，确保安全可靠。

四、总结七氟丙烷气体罐剂在各类应用场景中具有广泛的应用前景。

通过掌握计算方法，我们可以更加准确地选择和使用七氟丙烷气体罐剂，确保其在各个领域的安全、高效应用。

国标设计规范部分条文七氟丙烷灭火系统1.1.1 七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

1.1.2 固体表面火灾的灭火浓度为5.8%，其它灭火浓度可按本规范附录A 中附表A-1的规定取值，惰化浓度可按本规范附录A 中附表A-2的规定取值。

本规范附录A 中未列出的，应经试验确定。

1.1.3 图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

1.1.4 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

1.1.5 通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

1.1.6 防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

1.1.7 在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s ；在其它防护区，设计喷放时间不应大于10s 。

1.1.8 灭火浸渍时间应符合下列规定：1 木材、纸张、织物等固体表面火灾，宜采用20 min ；2 通讯机房、电子计算机房内的电气设备火灾，应采用5 min ；3 其它固体表面火灾，宜采用10 min ；4 气体和液体火灾，不应小于1 min 。

1.1.9 七氟丙烷灭火系统应采用氮气增压输送。

氮气的含水量不应大于0.006%。

储存容器的增压压力宜分为三级，并应符合下列规定：1 一级 2.5+0.1MPa(表压)；2 二级 4.2+0.1MPa(表压)；3 三级 5.6+0.1MPa(表压)。

1.1.10 七氟丙烷单位容积的充装量应符合下列规定：1 一级增压储存容器，不应大于1120kg/m 3；2 二级增压焊接结构储存容器，不应大于950kg/m 3；3 二级增压无缝结构储存容器，不应大于1120kg/m 3；4 三级增压储存容器，不应大于1080kg/m 3。

1.1.11 管网的管道内容积，不应大于流经该管网的七氟丙烷储存量体积的80%。

1.1.12 管网布置宜设计为均衡系统，并应符合下列规定：1 喷头设计流量应相等；2 管网的第1分流点至各喷头的管道阻力损失，其相互间的最大差值不应大于20%。

七氟丙烷设计计算：•FM-200,IG5411、两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

2、灭火系统的灭火剂储量应为防护区的灭火设计用量、储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

3、灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100％设置备用量。

4、灭火系统的设计温度应采用20℃。

5、同一集流管上的储存容器，其规格、充压压力和充装量应相同。

6、同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。

各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。

7、管网上不应采用四通管件进行分流。

8、喷头的保护高度和半径，应符合下列规定：1）最大保护高度不宜大于6.5m；2）最小保护高度不宜小于0.3m；3）喷头安装高度小于1.5m时，保护半径不宜大于4.5m；4）喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

9、喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5m。

10、一个防护区设置的预制灭火系统，其装置数量不宜超过10台。

多于一台时，必须能同时启动，其动作响应时差不应大于2s。

11、防护区的划分应符合下列规定：1）防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区。

2）采用管网灭火系统时，一个防护区的面积不宜大于800m2，且容积不宜大于3600m3；3）采用预制灭火系统时，一个防护区的面积不宜大于500m2，且容积不宜大于1600m3。

12、防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。

13、防护区的最低环境温度不应低于－10℃。

1、设计浓度要求：1）七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

2）防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

设计计算过程灭火剂用量计算：（七氟丙烷）1) 确定防护区灭火设计浓度依据《气体灭火系统设计规范》（GB50370-2005）中有关规定，灭火浓度取C=8%；2) 根据平面布局设计和《气体灭火系统设计规范》的规定，防护区的设计根据《气体灭火系统设计规范》（GB50370-2005）中七氟丙烷设计用量的计算公式：W=K•（V/S）•[C/（100-C）]式中 W —七氟丙烷的灭火设计用量(kg)；K —海拔高度修正系数；（取k=1）C —七氟丙烷灭火设计浓度（%）；S —七氟丙烷过热蒸汽在101kpa和预防区最低环境温度下的比容（m³/kg）；V —防护区的净容积（m3）；其中: S = K1+ K2T式中: T —温度（℃）K1 —0.1269K2 —0.0005130 20℃时，S=0.13716；得各防护区的灭火剂用量如下：4) 灭火剂储瓶数量计算：设计充装率取900 kg/m³，选用90L/120L HFC-227钢瓶，即每瓶存储药剂81kg/108kg。

设计每瓶剩余药剂2-3kg，根据气体灭火系统设计手册得各防火区灭火剂储瓶数量：输送气体无缝钢管规格：DN50以上主管路要放支架，支架间最大间距选用如下：B/S C/S区别B/S架构就是给予浏览求的应用程序，网站就是很典型的代表，而通常所说的B/S架构则更是指的是基于网页的系统。

通常的开发Java,DotNet,PHPC/S传统程序架构，要有客户端和服务器端，典型的例子QQ就是基于C/S 架构的，你本地只是一个客户端，而主程序运行在腾讯的服务器。

例如数据库也是。

这种开发常用的语言C++,Vb,C#,Dephi，对初学者还是很有难度的。

一个服务器和客户端的通信的问题都不好解决。

你是做毕业设计，单击版比较简单，C/S会比较简单，B/S是无状态的，要手动维护客户端的会话状态。

但C/,B/S会比较简单；S要好。

使用场合B/S。

还一种是B/，即利用webservice 或http socket做服务端，这种最灵活；S会多些，缺点就是需要一个消息转发的兼容层消除http请求和socket请求的差异；S是无状态的。

七氟丙烷设计计算：•FM-200,IG5411、两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

2、灭火系统的灭火剂储量应为防护区的灭火设计用量、储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

3、灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100％设置备用量。

4、灭火系统的设计温度应采用20℃。

5、同一集流管上的储存容器，其规格、充压压力和充装量应相同。

6、同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。

各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。

7、管网上不应采用四通管件进行分流。

8、喷头的保护高度和半径，应符合下列规定：1）最大保护高度不宜大于6.5m；2）最小保护高度不宜小于0.3m；3）喷头安装高度小于1.5m时，保护半径不宜大于4.5m；4）喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

9、喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5m。

10、一个防护区设置的预制灭火系统，其装置数量不宜超过10台。

多于一台时，必须能同时启动，其动作响应时差不应大于2s。

11、防护区的划分应符合下列规定：1）防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区。

2）采用管网灭火系统时，一个防护区的面积不宜大于800m2，且容积不宜大于3600m3；3）采用预制灭火系统时，一个防护区的面积不宜大于500m2，且容积不宜大于1600m3。

12、防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。

13、防护区的最低环境温度不应低于－10℃。

1、设计浓度要求：1）七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

2）防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

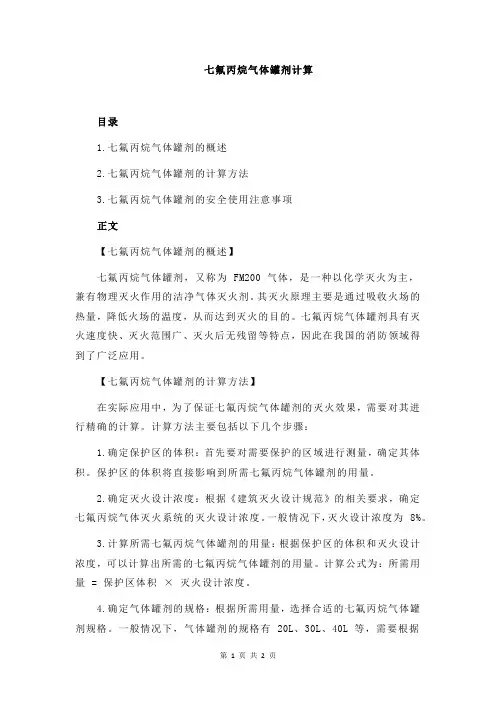

七氟丙烷气体罐剂计算目录1.七氟丙烷气体罐剂的概述2.七氟丙烷气体罐剂的计算方法3.七氟丙烷气体罐剂的安全使用注意事项正文【七氟丙烷气体罐剂的概述】七氟丙烷气体罐剂，又称为 FM200 气体，是一种以化学灭火为主，兼有物理灭火作用的洁净气体灭火剂。

其灭火原理主要是通过吸收火场的热量，降低火场的温度，从而达到灭火的目的。

七氟丙烷气体罐剂具有灭火速度快、灭火范围广、灭火后无残留等特点，因此在我国的消防领域得到了广泛应用。

【七氟丙烷气体罐剂的计算方法】在实际应用中，为了保证七氟丙烷气体罐剂的灭火效果，需要对其进行精确的计算。

计算方法主要包括以下几个步骤：1.确定保护区的体积：首先要对需要保护的区域进行测量，确定其体积。

保护区的体积将直接影响到所需七氟丙烷气体罐剂的用量。

2.确定灭火设计浓度：根据《建筑灭火设计规范》的相关要求，确定七氟丙烷气体灭火系统的灭火设计浓度。

一般情况下，灭火设计浓度为 8%。

3.计算所需七氟丙烷气体罐剂的用量：根据保护区的体积和灭火设计浓度，可以计算出所需的七氟丙烷气体罐剂的用量。

计算公式为：所需用量 = 保护区体积×灭火设计浓度。

4.确定气体罐剂的规格：根据所需用量，选择合适的七氟丙烷气体罐剂规格。

一般情况下，气体罐剂的规格有 20L、30L、40L 等，需要根据实际情况进行选择。

【七氟丙烷气体罐剂的安全使用注意事项】在使用七氟丙烷气体罐剂时，为确保其安全有效，应注意以下几点：1.确保气体罐剂的质量：购买时，应选择正规厂家生产的七氟丙烷气体罐剂，并检查其生产日期、保质期等，确保气体罐剂的质量。

2.安装位置：气体罐剂应安装在通风、干燥、取用方便的地方，并远离火源、热源、阳光直射等场所。

3.定期检查：在使用过程中，应定期对七氟丙烷气体罐剂进行检查，确保其处于良好状态。

4.使用方法：在发生火灾时，应按照规定的操作程序进行启动，确保气体罐剂能够及时、准确地投入使用。

5.灭火后处理：在使用七氟丙烷气体罐剂进行灭火后，需要对保护区进行通风换气，以排除残留的气体。

（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (6)五结论： (7)一概述众所周知，在消防领域最广泛的灭火剂就是水。

随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。

其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。

可见，气体消防系统在各类灭火系统中占有很重要的地位。

20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。

由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。

所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。

二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。

灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。

FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。

公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。

FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。

关于在灭火效能上折算，1KG七氟丙烷相当于多少公斤的二氧化碳以一个保护区内系电子计算机房，长、宽、高为9×5×3.3=148.5m3门窗有缝不设泄压口,并不计海拨,静液柱压差。

也不计瓶头阀、单向阀及选择阀的局部阻力，试求各种气体灭火系统的灭火剂用量、管径压力损失和终点喷头进口压力七。

氟丙烷灭火浓度为8%，二氧化碳灭火浓度为37.5%。

（一）七氟丙烷根据公式：W=（KV/S）*C（100-C）=106.1KG过中点压力:Po 储存容器额定增压压力(绝压MPa,)采用V o 喷放前全部储存容器内的气相总容积(m3)r 七氟丙烷20℃时密度, 1407 kg/m3Vp 管道内容积(m3)DN40 B=12.2×10-5DN50 B=3.777×10-5则：P3-2 =3.777×10-5×15.142×10.5=0.09091 (MPa)P2-1=12.2×10-5×7.572×2.5=0.01748 (MPa)满足喷放要求。

(二) CO2M=Kb(0.2A+0.7V)(1+kθ) (kg) [当-20℃＜t＜100℃时kθ=0, Kb=1.5]A=Ar+30Ao=182.4+30×0.05=183.9(m2) [Ao开口总面积设为0.05 m2,Av=182.4 m2] M=1.5(0.2×183.9+0.7×148.5)=211.1(kg) 按220kg计算喷嘴选4Q9DN15, r=2.2m,保护面积9.67m2喷头数n=5×9/9.67=4.65(只) , 采用6只注：全淹没系统喷射时间为1min，DN=（1.41-3.78）计算值/采用值,上图“L”为直线加局部当量长度之和。

管道阻力计算：（采用解析法）计算公式：Y2=Y1+ALQ2+B(Z2-Z1)Q2终端喷嘴进口压力P=5.08＞1.4(MPa)满足喷放要求二种气体灭火系统计算结果比较系统七氟丙烷CO2灭火剂用量(kg) 106 211钢瓶数(个) 2(70L) 4(90L)喷头数(个) 2 6管径(mm) 50、40 40、32、25、20 总管阻（MPa）0.108 0.09终端喷头 1.19 5.08实际灭火浓度(%) 8 37.5。

（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (7)五结论： (8)一概述众所周知，在消防领域最广泛的灭火剂就是水。

随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。

其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。

可见，气体消防系统在各类灭火系统中占有很重要的地位。

20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。

由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。

所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。

二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。

灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。

FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。

公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。

FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。

七氟丙烷气体罐剂计算摘要：一、引言二、七氟丙烷气体罐剂的定义与用途三、七氟丙烷气体罐剂的计算方法1.计算公式2.参数说明3.计算举例四、总结正文：【引言】七氟丙烷气体罐剂是一种在消防领域广泛应用的灭火设备，具有灭火效率高、环保无污染等优点。

对于此类设备的选用、配置及计算方法，对于确保建筑物消防安全具有重要意义。

本文将详细介绍七氟丙烷气体罐剂的计算方法。

【七氟丙烷气体罐剂的定义与用途】七氟丙烷气体罐剂是一种以七氟丙烷为灭火剂的储存装置，适用于扑救液体火灾、气体火灾和电气火灾。

七氟丙烷具有较高的灭火浓度和较低的温室效应潜能值，是一种理想的灭火剂。

【七氟丙烷气体罐剂的计算方法】1.计算公式七氟丙烷气体罐剂的计算公式为：罐剂数量= （防护区体积× 灭火浓度）/（灭火剂质量× 灭火效率）2.参数说明- 防护区体积：需要设置七氟丙烷气体罐剂的防护区域体积。

- 灭火浓度：七氟丙烷在防护区内的最低浓度，通常为5%。

- 灭火剂质量：七氟丙烷灭火剂的质量，单位为千克。

- 灭火效率：七氟丙烷灭火剂的灭火效率，一般为80%。

3.计算举例假设一个防护区的体积为1000 立方米，需要求得所需的七氟丙烷气体罐剂数量。

根据公式，罐剂数量= （1000 × 0.05）/（灭火剂质量× 0.8）假设灭火剂质量为20 千克，代入公式得：罐剂数量= （1000 × 0.05）/（20 × 0.8）≈ 31.25因此，至少需要配置32 罐七氟丙烷气体罐剂以满足该防护区的灭火需求。

【总结】本文详细介绍了七氟丙烷气体罐剂的计算方法，包括计算公式、参数说明及计算举例。

七氟丙烷灭火系统计算书1.已知保护区容积100m³,B类火的设计浓度为8.6％，A类火的设计浓度7.5％，20℃时蒸气比体积S为0.1373.2.（1）依据标准GA400-2002，计算出A、B类火的设计用量：根据公式：W=KV/S X C/100-C其中：K=1S=0.1373C A=7.5％X0.7692=5.8％C B =8.6%X0.7692=6.6%W A=100/0.1373 X 5.8/100-5.8=44.8(kg)W B=100/0.1373 X 6.6/100-6.6=51.5(kg)考虑到灭火剂瓶组存在剩余量及空间有实际泄露，灭A、B类火的实际储存量分别为56kg、65kg ,现各用一只90L储瓶。

（2）设定灭火剂喷放时间：t=8s（3）布置喷头及管路见系统图。

（4）计算主干管、支管的平均设计流量（以灭A类火为例）Q W =W/t=56/8=7kg/sQg1=Q W/2=3.5kg/s储存容器出流管流量Q P=56/8=7kg/s(5) 选定额定增压压力Po=4.2Mpa(6) 计算管道内容积。

第1段：V1=π（40/2)²X450X1/106=0.18dm³第2段：V2=π(50/2)²X(550+510+200+300)X1/106=3.06dm³第3段：V3＝π（40/2)²X(100+150+200+1960+2000)X1/106＝5.66dm³第4段：V4＝π(32/2)²X(1500+1500+200+200)X1/106＝0.87dm³V P＝V1+V+2V3+V4=9.77dm³(7)计算储瓶气相容积。

根据公式：V0=n·vp(1-η/γ)其中：n=1Vb=0.09m³η=52/90=0.578kg/L=578kg/m³γ=1407kg/m³V0 =0.09(1-578/1407)=0.05m³(8) 计算过程中点瓶内压力。

长:（m）宽:（m）高:（m）面积:（m2）6.6611.85 3.378.921系统选用：喷放时间:t（s）灭火温度:T（℃）修正系数:K预制7201设计浓度: C（%）质量体积:S（m3/kg）设计用量：W（kg）泄压面积：Fx（m2）80.13716165.1129750.102137165容器容积：Vb（L）容器数量：n（个）每个容器剩余量：（kg）充装率：η（kg/m3）1202 3.5717.1373959容器剩余总量：△W1（kg）管网剩余总量：△W2（kg）灭火剂存储量：W0（kg）储存量体积m370172.1129750.24增压压力：P0（M Pa）七氟丙烷密度：γ（kg/m3）容器内气相总容积：V0（m3）管网管道内容积：Vp（m3）4.314070.1176737920.11490771中点容器内压力：Pm（M Pa）喷头工作压力：Pc（M Pa）系统总损失：△P（M Pa）高程压头：Ph（M Pa）0000.038647476管段管径（DN）管长（m）局部损失当量长度合计(1)-(2)50 3.78.9(2)-(3)6527.99(3)-(4)650.80(4)-(5)4007.6(5)-(6)40(6)-(7)50(7)-(8)65(8)-(9)80(9)-(10)100(10)-(11)125(11)-(12)150七氟丙烷气体灭火计算核算：结果1管道与七氟丙烷储存体积符合规范2喷头压力不符合规范3中点压力与喷头压力符合规范体积:V（m3）260.4393承受压强:P（Pa）1200喷头最低工作压力M Pa0.7过程中点液位差：H（m）2.8相同管段数量△P计算管段阻力损失△P/L管道外径（mm）壁厚（mm）管道内径020060550 10076566 1.80076566 30048 4.5390048 4.539006055000765660089 5.578001146102001406128001687154。

七氟丙烷用量计算公式七氟丙烷作为一种高效的灭火气体，在消防领域有着广泛的应用。

要确定合适的七氟丙烷用量，就需要依靠准确的计算公式。

咱先来说说七氟丙烷灭火的原理。

它主要是通过化学抑制作用来灭火的，能够中断燃烧的链式反应，从而迅速扑灭火焰。

那七氟丙烷用量的计算可没那么简单，得考虑好多因素呢。

比如说防护区的容积大小、防护区的密封性、火灾的类型和危险等级等等。

一般来说，七氟丙烷用量的基本计算公式是这样的：W = C × V × S × K。

这里面的“W”代表七氟丙烷的设计用量，“C”是灭火设计浓度，“V”是防护区的净容积，“S”是七氟丙烷过热蒸汽在 101.3kPa 和防护区最低环境温度下的比容，“K”是海拔修正系数。

就拿一个实际的例子来说吧。

假设咱们有一个防护区，它的容积是500 立方米，防护区的最低环境温度是 20 摄氏度，火灾危险等级是中等，灭火设计浓度是 8%，海拔高度在 1000 米以下，那么咱们来算算七氟丙烷的用量。

首先，根据给定的条件，咱们可以查到在 20 摄氏度时，七氟丙烷过热蒸汽的比容“ S ”大概是 0.13716 立方米/千克。

由于海拔高度在1000 米以下，所以海拔修正系数“ K ”就是 1 。

然后，把这些数值代入公式：W = 8% × 500 × 0.13716 × 1 ，经过计算就能得出七氟丙烷的设计用量啦。

不过，这只是一个简单的例子。

在实际应用中，情况可能会复杂得多。

比如说，如果防护区的密封性不好，那气体泄漏的可能性就大，这时候可能就需要增加七氟丙烷的用量，以确保灭火效果。

还有啊，不同类型的火灾，对七氟丙烷的用量要求也不一样。

像电气火灾和液体火灾，它们的燃烧特性不同，需要的灭火浓度和用量也就有所差异。

所以说，在计算七氟丙烷用量的时候，一定要综合考虑各种因素，严格按照相关的规范和标准来进行，这样才能保证灭火系统的有效性和可靠性。
