挠度预拱度的计算

挠度、预拱度计算4.5 挠度、预拱度计算在进行钢筋混凝土或预应力混凝土梁桥设计时，除了要对主梁进行承载能力计算和应力验算外，还应该校核梁的变形（挠度），以确保结构具有足够的刚度，避免因变形（挠度）过大而影响高速行车，使桥面铺装层和结构的辅助设施破坏，甚至危及桥梁的安全。

桥梁的挠度，根据产生原因可分成永久作用(结构自重力、桥面铺装、预应力、混凝土徐变和收缩作用等)产生的和可变作用(汽车、人群)产生的。

永久作用产生的挠度是恒久存在的且与持续的时间有关，可分为短期挠度和长期挠度。

可变作用产生的挠度是临时出现的，在最不利的作用位置下，挠度达到最大值，随着可变作用位置的移动，挠度逐渐减小，一旦可变作用离开桥梁,挠度随即消失。

永久作用产生的挠度并不表征结构的刚度特性，通常可以通过施工时预设的反向挠度（即预拱度）来加以抵消，使竣工后的桥梁达到理想的设计线形。

可变作用产生的挠度，使梁产生反复变形，变形的幅度愈大，可能发生的冲击和振动作用也愈强烈，对行车的影响也愈大。

因此，在桥梁设计中需要通过验算可变作用产生的挠度以体现结构的刚度特性。

公路桥梁规范中规定，对于钢筋混凝土及预应力混凝土梁式桥，在使用阶段的长期挠度值，在消除结构自重产生的长期挠度后梁式桥主梁的最大挠度处不应超过计算跨径的1/600，梁式桥主梁的悬臂端不应超过悬臂长度的1/300。

此挠度为不计冲击力时的值。

钢筋混凝土和预应力混凝土受弯构件，在正常使用极限状态下的挠度，可根据给定的构件刚度用结构力学的方法计算。

受弯构件的刚度可按下式计算：1．钢筋混凝土构件crscrscrBBMMMMBB02201.................+........= (4.78)0WfMtkcrγ= (4.79)式中：B——开裂构件等效截面的抗弯刚度；0B——全截面的抗弯刚度，0095.0IEBc=；cE——混凝土弹性模量；——开裂截面的抗弯刚度，crBcrccrIEB=；——开裂弯矩； crMγ——构件受拉区混凝土塑性影响系数，002WS=γ。

5.5.1 成桥预拱度计算方法目前，由于对混凝土X变的计算，不管是老化理论，修正老化理论还是标准规定的计算方法，都难以正确地估算混凝土X变的影响，在施工中对这一影响不直接识别、修正，通常是用以往建成的同类跨径的下挠量来类比的，并且通过立模标高的预留来实现的。

因此，成桥预拱度合理设置尤为重要。

根据近几年来工程实践检验，后期混凝土收缩、X变对中孔跨中挠度影响约为L/500~L/1000〔L：中孔跨径〕，边孔最大挠度一般发生在3/4L处，约为中孔最大挠度1/4。

另外，连续刚构桥边中跨比例0.52~0.6，桥墩采用柔性墩。

在后期运营中向跨中方向产生位移，刚构墩、梁固结，由变形协调可知，转角位移使边孔上挠。

中孔跨中下挠。

因此，边跨成桥预拱度一般设置较小，在3/4L处设置fc/4预拱度〔fc：中孔跨中成桥预拱度〕。

根据XX省连续刚构桥成桥预拱度计算方法：“中跨预拱度在设计预拱度的根底上，按L/1000+1/2d2(L为中跨跨径，d2为活载挠度)提高预拱度〔最大挠度在跨中〕，边跨预拱度按中跨最大挠度1/4计算，边跨最大挠度在3/4L处。

其余各点按余弦曲线分配。

在中孔跨中fc确定后，中孔其余各点按y=fc/2(1-cos(2πx/L))进展分配。

边孔3/4L处成桥预拱度取中孔跨中成桥预拱度fc的1/4，边孔其余各点按余弦曲线分配。

原因：(1)余弦曲线在墩顶两曲线连接处切线斜率为零，满足平顺要求；(2)余弦曲线在L/4处预拱度为跨中预拱度1/2，与有限元计算吻合。

1．活载挠度计算1) 荷载等级：公路—Ⅰ；2) 车道系数：三车道，车道折减系数0.78；3) 中跨活载最大挠度： d 2＝0.029m;+1cos()290y =-⎢⎥⎣⎦ (090x ≤≤) B 曲线：21cos()261fc x y π⎡⎤=-⎢⎥⎣⎦ (22.553x ≤≤) C 曲线：21cos()245fc x y π⎡⎤=-⎢⎥⎣⎦(022.5x ≤≤) 5.5.2 施工预拱度的计算方法不管采用什么施工方法，桥梁构造在施工过程中总要产生变形，并且构造的变形将受到诸多因素的影响，极易使桥梁构造在施工过程中的实际位置〔立面标高、平面位置〕状态偏离预期状态，使桥梁难以顺利合拢，或成桥线形与设计要求不符，所以必须对桥梁进展施工控制，使其在施工中的实际位置状态与预期状态之间的误差在容许范围和成桥状态符合设计要求。

空心板预拱度计算公式空心板预拱度的计算公式：若计算时挠度小于L/1600（L为该跨梁梁长），若大于L/1600，则需设置预拱度，一般按照恒载+1/2的活载来考虑。

得出最大挠度后，按照抛物线型对预拱度值进行分配。

支点（墩顶）预拱度为0。

（1）计算模型：以35m中跨T梁梁体在预制、吊运、存放阶段的拱度变化作为研究对象，梁体承受预应力和自重作用。

假定梁体为等截面，梁的已知条件如下：梁体全截面共配钢铰线30束，分3个孔道，上、中、下3个孔道钢铰线的束数分加为9、9、12，钢铰线直径Φj=15.24 mm，公称截面积140 mm，弹性模量Ep=1.95×10Pa，标准强度fpk=1860MPa，控制应力δcon=0.75fpk=1395MPa，混凝土强度等级为C50，弹性模量Ec=3.45×10Pa，张拉时混凝土的立方体抗压强度标准值fcu=40MPa，梁体自重q=20.7 kN/m，计算跨度l=34.22m。

（2）截面几何特征。

经计算，跨中截面几何特性如下：钢铰线重心至截面下边缘的距离y1=0.21m；换算截面重心至截面下边缘的距离y0=1.256m；换算截面惯性矩I=0.49427m；净截面重心至截面下边缘的距离yn=1.296m；净截面惯性矩In=0.463 33m。

（3）由自重产生的挠度f1：跨中截面挠度f1可按一般材料力学的公式计算，即：f1=5/48×Ml2/B0。

式中：M表示梁重作用下的跨中弯矩；B0表示全截面的抗弯刚度，B0=0.95EcI0，0.95为刚度折减系数。

将有关数值代入，求得f1=3.07cm。

（4）由预应力产生的反拱f2：梁体施加预应力后，预应力在梁体中产生偏心预压力，梁体产生反拱f2。

梁体内钢束的布置为两段直线夹一段半径为5000m的圆曲线。

拱桥预拱度的计算与设置一、拱桥预拱度的定义和作用拱桥预拱度是指在桥的设计和施工阶段，在未施加任何荷载时，为了满足设计要求，在拱轴线上设置的一定曲率的曲线形状。

预拱度的作用是使桥梁在后期承受活荷载时能够得到理想的内力分布和形态，提高桥梁的工作性能和安全性。

二、拱桥预拱度的计算1.弹性计算方法：（1）找出转换微分方程在Euler-Bernoulli梁的弹性基础上建立转换微分方程：EIy''''=fx，其中E为杨氏模量，I为截面惯性矩，y为瞬时挠度，f为单位长度集中力。

（2）建立拟定解方程根据实际情况拟定解方程，并带入转换微分方程，建立微分方程的边界条件。

常见的边界条件有：刚性左支座和右支座的位移和旋转角度均为零。

（3）求解拟定解方程求解得到拟定解方程的解，即为拱桥的挠度方程，并利用该挠度方程可以计算出各点的差异度。

2.弹塑性计算方法：（1）建立中间截面的平衡条件通过建立拱桥中间截面的平衡条件，即获得拟定解方程，常用的平衡条件有：弯矩平衡条件、弯矩和剪力平衡条件等。

（2）求解拟定解方程求解得到拟定解方程的解，即为拱桥的挠度方程，并计算出各点的差异度。

（3）校核与调整根据计算结果，进行校核和调整，使得拟定解方程满足实际要求，并满足拱桥的结构和荷载性能。

三、拱桥预拱度的设置1.设计要求：（1）满足桥梁的运行、使用和验收要求；（2）保证桥梁的结构安全可靠，并考虑荷载效应；（3）尽可能减小桥梁的变形和挠度。

2.施工工艺：在设计和施工时，通常会考虑以下因素：（1）荷载效应：根据桥梁设计荷载的特点和分布，确定桥梁的最大挠度和最小挠度。

（2）构造特点：根据桥梁的结构特点和形态，考虑拱桥的几何特性。

（3）建筑机构：考虑拱桥的实际施工工艺和施工条件，避免施工过程中的困难和工程风险。

四、常见的拱桥预拱度设置原则1.平拱原则：在设计和施工中，拱桥的预拱度主要以平拱为原则，即拱轴线在未施加任何荷载时呈水平曲线。

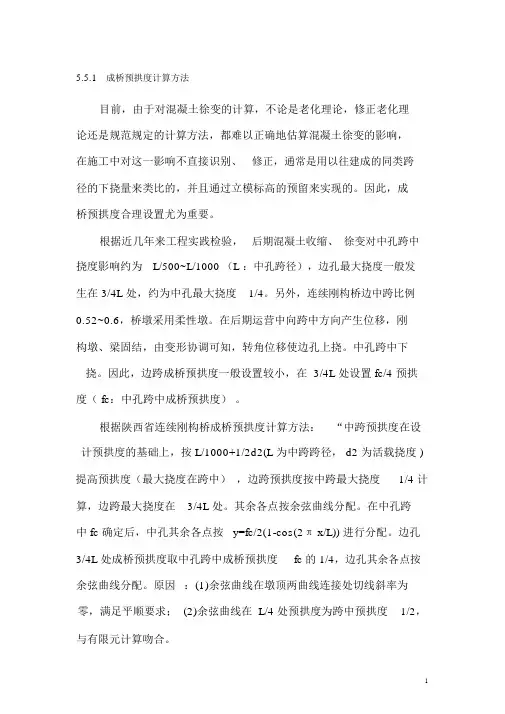

5.5.1成桥预拱度计算方法目前，由于对混凝土徐变的计算，不论是老化理论，修正老化理论还是规范规定的计算方法，都难以正确地估算混凝土徐变的影响，在施工中对这一影响不直接识别、修正，通常是用以往建成的同类跨径的下挠量来类比的，并且通过立模标高的预留来实现的。

因此，成桥预拱度合理设置尤为重要。

根据近几年来工程实践检验，后期混凝土收缩、徐变对中孔跨中挠度影响约为L/500~L/1000 （L ：中孔跨径），边孔最大挠度一般发生在 3/4L 处，约为中孔最大挠度1/4。

另外，连续刚构桥边中跨比例0.52~0.6，桥墩采用柔性墩。

在后期运营中向跨中方向产生位移，刚构墩、梁固结，由变形协调可知，转角位移使边孔上挠。

中孔跨中下挠。

因此，边跨成桥预拱度一般设置较小，在3/4L 处设置 fc/4 预拱度（ fc：中孔跨中成桥预拱度）。

根据陕西省连续刚构桥成桥预拱度计算方法：“中跨预拱度在设计预拱度的基础上，按 L/1000+1/2d2(L 为中跨跨径， d2 为活载挠度 )提高预拱度（最大挠度在跨中），边跨预拱度按中跨最大挠度1/4 计算，边跨最大挠度在3/4L 处。

其余各点按余弦曲线分配。

在中孔跨中 fc 确定后，中孔其余各点按 y=fc/2(1-cos(2π x/L)) 进行分配。

边孔3/4L 处成桥预拱度取中孔跨中成桥预拱度fc 的 1/4，边孔其余各点按余弦曲线分配。

原因：(1)余弦曲线在墩顶两曲线连接处切线斜率为零，满足平顺要求； (2)余弦曲线在 L/4 处预拱度为跨中预拱度1/2，与有限元计算吻合。

1．活载挠度计算1)荷载等级：公路—Ⅰ；2)车道系数：三车道，车道折减系数 0.78；3)中跨活载最大挠度： d2＝0.029m;2．中跨最大预拱度的确定fcL d2＝0.09+0.0145＝0.1045m; 1000 23．余弦曲线成桥预拱度线形示意图各曲线函数表达如下：A曲线：B曲线：C曲线：y fa1cos(2 x)(0x90 ) 290y fc1cos(2 x)( 22.5x 53 ) 261y fc1cos(2 x)( 0x22.5) 2455.5.2施工预拱度的计算方法不论采用什么施工方法，桥梁结构在施工过程中总要产生变形，并且结构的变形将受到诸多因素的影响，极易使桥梁结构在施工过程中的实际位置（立面标高、平面位置）状态偏离预期状态，使桥梁难以顺利合拢，或成桥线形与设计要求不符，所以必须对桥梁进行施工控制，使其在施工中的实际位置状态与预期状态之间的误差在容许范围和成桥状态符合设计要求。

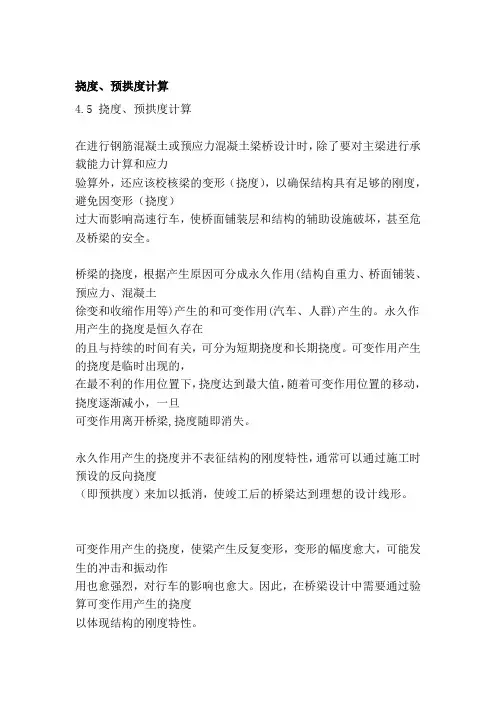

挠度、预拱度计算4.5 挠度、预拱度计算在进行钢筋混凝土或预应力混凝土梁桥设计时，除了要对主梁进行承载能力计算和应力验算外，还应该校核梁的变形（挠度），以确保结构具有足够的刚度，避免因变形（挠度）过大而影响高速行车，使桥面铺装层和结构的辅助设施破坏，甚至危及桥梁的安全。

桥梁的挠度，根据产生原因可分成永久作用(结构自重力、桥面铺装、预应力、混凝土徐变和收缩作用等)产生的和可变作用(汽车、人群)产生的。

永久作用产生的挠度是恒久存在的且与持续的时间有关，可分为短期挠度和长期挠度。

可变作用产生的挠度是临时出现的，在最不利的作用位置下，挠度达到最大值，随着可变作用位置的移动，挠度逐渐减小，一旦可变作用离开桥梁,挠度随即消失。

永久作用产生的挠度并不表征结构的刚度特性，通常可以通过施工时预设的反向挠度（即预拱度）来加以抵消，使竣工后的桥梁达到理想的设计线形。

可变作用产生的挠度，使梁产生反复变形，变形的幅度愈大，可能发生的冲击和振动作用也愈强烈，对行车的影响也愈大。

因此，在桥梁设计中需要通过验算可变作用产生的挠度以体现结构的刚度特性。

公路桥梁规范中规定，对于钢筋混凝土及预应力混凝土梁式桥，在使用阶段的长期挠度值，在消除结构自重产生的长期挠度后梁式桥主梁的最大挠度处不应超过计算跨径的1/600，梁式桥主梁的悬臂端不应超过悬臂长度的1/300。

此挠度为不计冲击力时的值。

钢筋混凝土和预应力混凝土受弯构件，在正常使用极限状态下的挠度，可根据给定的构件刚度用结构力学的方法计算。

受弯构件的刚度可按下式计算：1．钢筋混凝土构件crscrscrBBMMMMBB02201.................+........= (4.78)0WfMtkcrγ= (4.79)式中：B——开裂构件等效截面的抗弯刚度；0B——全截面的抗弯刚度，0095.0IEBc=；cE——混凝土弹性模量；——开裂截面的抗弯刚度，crBcrccrIEB=；——开裂弯矩； crMγ——构件受拉区混凝土塑性影响系数，002WS=γ。

5.5.1 成桥预拱度计算方法目前，由于对混凝土徐变的计算，不论是老化理论，修正老化理论还是规范规定的计算方法，都难以正确地估算混凝土徐变的影响，在施工中对这一影响不直接识别、修正，通常是用以往建成的同类跨径的下挠量来类比的，并且通过立模标高的预留来实现的。

因此，成桥预拱度合理设置尤为重要。

根据近几年来工程实践检验，后期混凝土收缩、徐变对中孔跨中挠度影响约为L/500~L/1000（L：中孔跨径），边孔最大挠度一般发生在3/4L处，约为中孔最大挠度1/4。

另外，连续刚构桥边中跨比例0.52~0.6，桥墩采用柔性墩。

在后期运营中向跨中方向产生位移，刚构墩、梁固结，由变形协调可知，转角位移使边孔上挠。

中孔跨中下挠。

因此，边跨成桥预拱度一般设置较小，在3/4L处设置fc/4预拱度（fc：中孔跨中成桥预拱度）。

根据陕西省连续刚构桥成桥预拱度计算方法：“中跨预拱度在设计预拱度的基础上，按L/1000+1/2d2(L为中跨跨径，d2为活载挠度)提高预拱度（最大挠度在跨中），边跨预拱度按中跨最大挠度1/4计算，边跨最大挠度在3/4L处。

其余各点按余弦曲线分配。

在中孔跨中fc确定后，中孔其余各点按y=fc/2(1-cos(2πx/L))进行分配。

边孔3/4L处成桥预拱度取中孔跨中成桥预拱度fc的1/4，边孔其余各点按余弦曲线分配。

原因：(1)余弦曲线在墩顶两曲线连接处切线斜率为零，满足平顺要求；(2)余弦曲线在L/4处预拱度为跨中预拱度1/2，与有限元计算吻合。

1．活载挠度计算1) 荷载等级：公路—Ⅰ；2) 车道系数：三车道，车道折减系数0.78；3) 中跨活载最大挠度： d 2＝0.029m;A 曲线：1cos()290y =-⎢⎥⎣⎦ (090x ≤≤) B 曲线：21cos()261fc x y π⎡⎤=-⎢⎥⎣⎦ (22.553x ≤≤) C 曲线：21cos()245fc x y π⎡⎤=-⎢⎥⎣⎦(022.5x ≤≤) 5.5.2 施工预拱度的计算方法不论采用什么施工方法，桥梁结构在施工过程中总要产生变形，并且结构的变形将受到诸多因素的影响，极易使桥梁结构在施工过程中的实际位置（立面标高、平面位置）状态偏离预期状态，使桥梁难以顺利合拢，或成桥线形与设计要求不符，所以必须对桥梁进行施工控制，使其在施工中的实际位置状态与预期状态之间的误差在容许范围和成桥状态符合设计要求。
